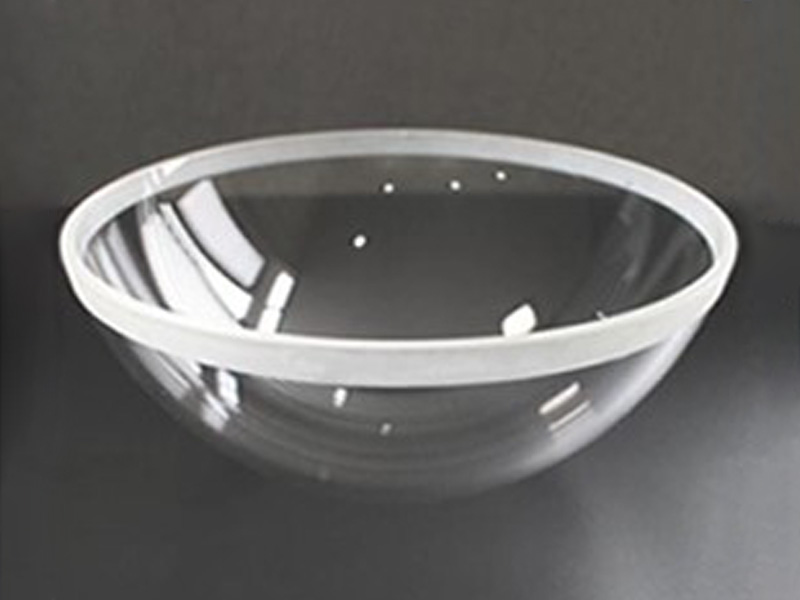

圆顶透镜,光学玻璃球罩

时间:2023-09-27 类别:光学元器件 关注:733

定制设计各种紫外线、可见光、红外材料和晶体的光学圆顶透镜,容量从10mm到350mm

我们提供从测试样品到大规模生产的任何数量的高质量定制设计的光学圆顶。成本相对较低,光学性能优良,材料机械性能优于其它高折射材料,耐酸、耐碱、抗潮湿性能优异,可以在复杂环境中长时间使用,并有较好的保护效果。我们提供各种紫外线、可见光、红外材料和晶体的光谱范围内光学玻璃球罩,它对光路没有光学影响,有较好的透过率,可以看作是一种光学窗口,非常适合分体式和水下作业、气象和国防应用、航空航天和军事应用。

我们一站式供应各种类型的光学玻璃球罩,圆顶透镜,光学圆顶,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

微信扫一扫,即刻联系
产品经理:程经理
手机:18162698959
座机:027-51858937

SZR系列圆顶透镜

产品描述

  • 耐高温、耐冲击、耐磨和耐刮擦

  • 最大直径可达350毫米

  • 表面精度可达λ/10

  • 适用于可见光、IR或UV范围

我们提供由多种衬底材料制成的光学圆顶,包括BK7、蓝宝石、熔融二氧化硅、锗、硒化锌等,具有高耐温度、耐冲击、耐磨和耐刮擦性,适用于可见光、红外或紫外范围。我们坚持寻求技术突破。我们的一些加工技术已获得专利证书。创新的生产技术和始终如一的质量使我们的光学圆顶在行业中占有稳定的份额。

布料BK7、熔融二氧化硅、Ge、ZnSe等。
形状半球
直径10-350mm+0/-0.2mm
表面质量60/40刮擦和挖掘
平面度N<10(1)@632.8 nm
透镜中心1弧秒
涂层圆顶内部的AR涂层

我们定制的光学圆顶包括

  • 1.VIS圆顶透镜,

  • 2.红外圆顶透镜

  • 3.紫外熔融二氧化硅圆顶透镜

  • 4.大直径光学圆顶

  • 5、根据需要不规则切割圆顶透镜等光学半球。

我们提供从测试样品到大规模生产的任何数量的高质量定制设计的光学圆顶。极小的最小起订量有助于减少您的初始项目投资。

  • 容量从10毫米到350毫米

  • 提供各种紫外线、可见光、红外材料和晶体

  • 符合RoHS标准

  • 根据您独特的光学要求定制

1.SZR系列可见光(VIS)圆顶透镜

可见光(VIS)圆顶透镜

光学圆顶可以看作是一种光学窗口。它对光路没有光学影响。光学圆顶非常适合分体式和水下作业、气象和国防应用、航空航天和军事应用。BK7是水下摄像机圆顶、海洋圆顶和任何其他可见光至近红外铅应用的理想选择,在这些应用中,清晰度和强度至关重要。我们还提供由红外材料制成的精密圆顶,波长更长

  • 最大直径可达350毫米

  • 表面精度可达λ/10

2.SZR系列红外圆顶透镜

红外圆顶透镜

我们提供由各种基底材料制成的红外光学圆顶:

  • 蓝宝石

  • 熔融二氧化硅

  • 氟化钙(CaF2)

  • 氟化镁(MgF2)

  • 硫化锌(ZnS)、硒化锌(ZnSe)

  • 硅(Si)

蓝宝石是紫外线(UV)和MWIR(3-5微米)波段的理想选择,MgF2适合MWIR波段,ZnSe和锗是覆盖MWIR和LWIR区域的3μm至12μm圆顶的理想选择。

3、SZR系列紫外圆顶透镜

紫外圆顶透镜

大多数光学眼镜都能有效地透射可见光和近红外光。然而,在近紫外线区域,大多数玻璃都会在一定程度上吸收光线。如果光学系统必须透射紫外线,最常见的材料是熔融二氧化硅和熔融二氧化硅。一些重型燧石光学玻璃在深蓝色波长范围内具有低透射率,并且具有轻微的黄色外观。

石英玻璃的一个特点是它对紫外线、可见光和红外线具有高透光率。以超纯二氧化硅(SiO2)为原料制成的石英玻璃,其总金属元素含量仅为1%×10-6,因此紫外线透射率最高,尤其是短波紫外线;180nm波长的透射率高达80%,190nm波长的透过率高达90%,是理想的紫外线材料。

  • 最大直径可达350毫米

  • 表面精度可达λ/10

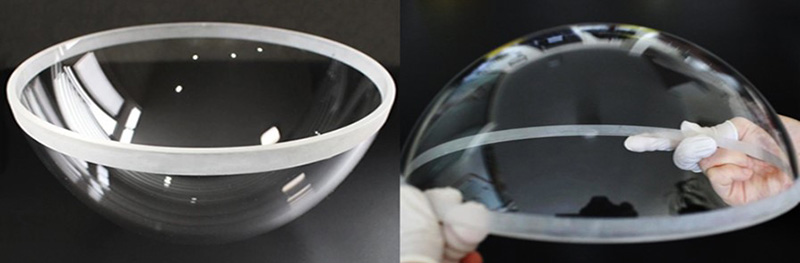

4、SZR系列大直径光学圆顶

大直径光学圆顶

我们专注于大直径光学圆顶的研发和批量生产。我公司采用领先的圆顶加工技术,结合自主研发的专利模具,解决了玻璃圆顶在加工过程中,由于玻璃顶部和底部的温差,导致玻璃圆顶各部分收缩不均,导致变形和尺寸不均的常见问题。该技术解决了大尺寸红外玻璃成型难的问题,提高了大直径玻璃圆顶透镜的成品率,扩大了产品的应用范围。我公司生产的大直径红外玻璃光学圆顶,目前用于航空航天、武器科研院所的部分型号。产品质量稳定,得到了客户的好评和信赖。

  • 最大直径可达350毫米

  • 表面精度可达λ/10

5、SZR系列不规则切割圆顶透镜

不规则切割圆顶透镜

我们根据客户的要求加工不常见的不规则形状的光学圆顶。使用精密切割机,圆顶的边缘可以根据客户的设计切割成弧形,以适合您的特定光学系统。光学圆顶可以看作是一种光学窗口。它对光路没有光学影响。光学圆顶非常适合分体式和水下工作、气象和国防应用、航空航天和军事应用。

N-BK7是水下摄像机圆顶、海洋圆顶和任何其他可见光至近红外铅应用的理想选择,在这些应用中,清晰度和强度至关重要。我们还提供由红外材料制成的精密圆顶,波长更长。

  • 最大直径可达350毫米

  • 表面精度可达λ/10
