半导体激光电源

时间:2020-05-19 类别:激光配件 关注:10460

紧凑、低噪音、即插即用、功能齐全、易于控制,广泛应用在激光材料加工、医疗设备、激光测量设备应用等。

STSF系列半导体激光电源广泛应用在激光加工设备(打标,焊接,切割),医疗器械,激光测量设备(如光谱仪,雷达,测距仪)和实验室测试系统。STJ系列半导体激光电源全数字化智能设计,具备过压、过流、水温和水压报警功能,是半导体半导体泵浦激光器的理想电源;LDDY和LDDQ系列半导体激光电源是端泵类激光器、光纤激光器和半导体激光器理想的驱动电源;LDD半导体激光电源具备过压、过流、水温和水压报警功能,是半导体半导体泵浦激光器的理想电源;LDD2是一款紧凑型的半导体激光电源,特别适合工业和医疗应用。LDDP系列半导体电源专为激光脱毛应用而设计,还广泛应用于二极管泵浦和直接二极管激光器;LDD4和LDD5用于半导体阵列驱动,也可应用于固体激光器和光纤激光器的泵浦;STO系列脉冲半导体电源/光脉冲发生器可实现纳秒级分辨率的灵活脉冲整形,以驱动板或仪器的形式提供;高速皮秒种子源驱动是世界上速率最快的种子激光器驱动之一,主要应用如:种子源应用,DVD光盘母版制作,打印应用等。

我们一站式供应各种类型的激光电源,半导体激光电源,二极管电源,激光器电源,半导体激光驱动电源,半导体激光器驱动电源,连续激光驱动电源,激光驱动电源,半导体激光器脉冲驱动电源,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

联系罗经理快速获取产品选型、最新报价和解决方案
手机: 18162698939(微信) 座机: 027-51858939
产品系列
激光器
声光器件和电光器件
光学元器件
激光配件
激光仪器与工具
工业自动化
产品经理信息

STSF系列半导体激光器电源模块

半导体激光电源是将电流准确地输送到激光半导体模块使其在特定应用中运行的驱动电源。对于半导体模块来讲它能在不超载的情况下给其电流信号是非常重要的。我们的激光电源性能高度稳定,产品小巧精密。集成的过电流保护能让其安全的驱动您的激光半导体模块。

现在我们有两条主要产品线:

  • STSF6XXX——强大的OEM连续波紧凑型激光半导体电源;

  • STSF8XXX——带TEC的适合蝶形激光模块的超小型OEM电源。

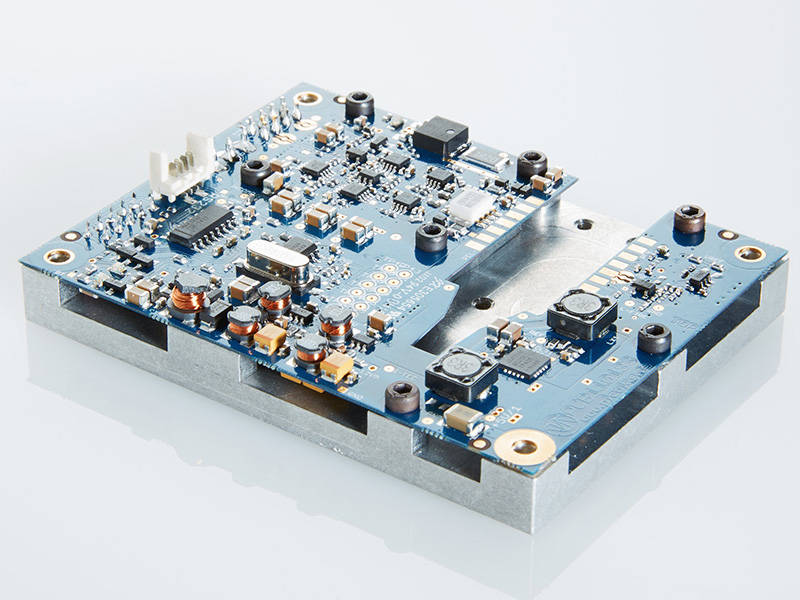

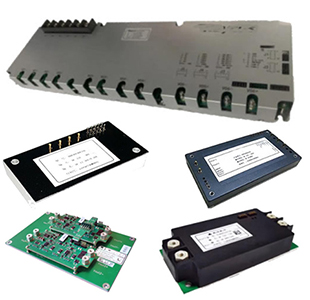

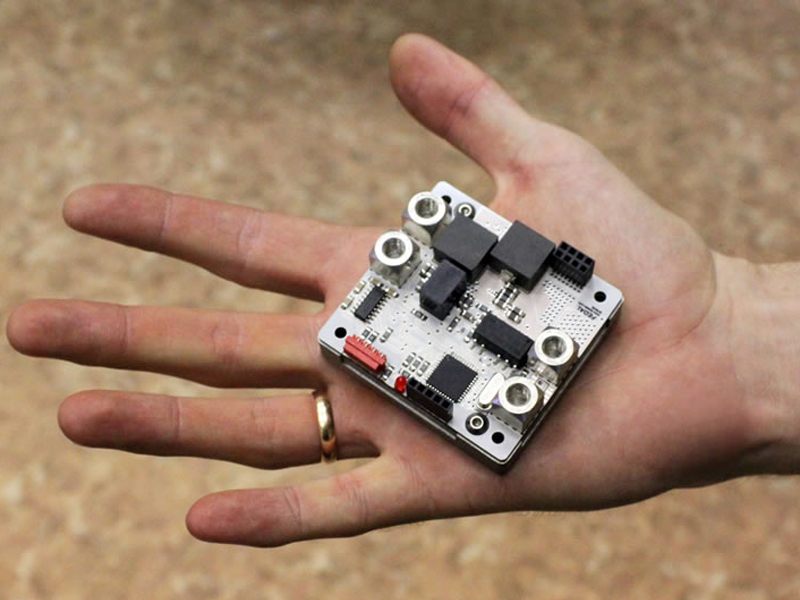

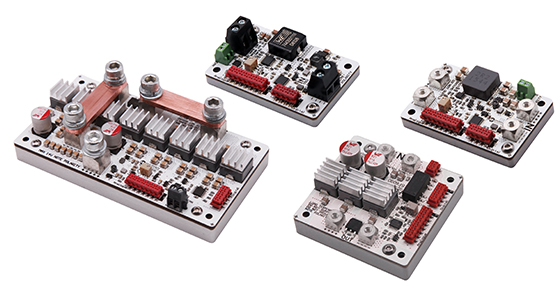

STSF6xxx系列半导体电源

STSF6XXX系列高功率,紧凑型OEM直流半导体激光驱动,具有独特的激光驱动解决方案,可实现高功率密度及高达97%的效率。无论是风冷还是水冷方式,铝基板都有效的保证了驱动模块的散热。该产品广泛应用在激光加工设备(打标,焊接,切割),医疗器械,激光测量设备(如光谱仪,雷达,测距仪)和实验室测试系统。

半导体电源

产品特点

  • 高达98%的效率

  • 超级紧凑(1kW,60×58mm)

  • 模拟控制信号/RS-232

  • 内锁

  • 过流保护,关闭

  • 过温警告/关闭

  • 软启动,从当前斜坡到电流设置点

  • NTC 热敏电阻输入

  • 用户设置电路极限

  • 无需调节电压

产品型号STSF6015STSF6030STSF6040STSF6060STSF6090STSF6100STSF6250
输出电流(A)1530101510025250
输出电压(V)1-101-105-405-401-105-401-10
分辨率(A)0.010.010.010.010.030.010.1
上升时间us(50%*Iout)150-500300-70060-10060-100800-1200140-300300-800
上升时间us(100%*Iout)140-50030-60060-10060-100700-1000130-250250-650
下降时间us250-1200300-150020-8030-801000-180010-50400-1200
电流稳定性%<0.2<0.2<0.2<0.2<0.2<0.2<0.2
外形尺寸(mm)58x37x1558x37x1558x37x2158x37x2161x58x2461x58x30117x61x26
重量(g)55555060146162394
输入电压(Vin)10-1410-1412-5512-5510-1412-5510-15

STSF6015半导体电源的详细产品信息

  • 输出电流范围 (I): 0-15А

  • 输出电压范围 (0.75*Vin max) (V): 1-10V

  • 电流分辨率: 0.01A

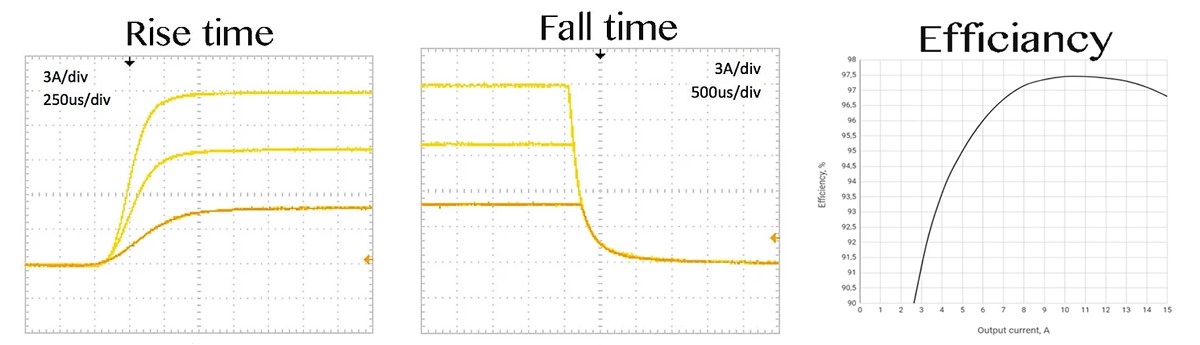

  • 上升时间: (Iout = 7,5A) 最小150μs; 最大500μs

  • 上升时间: (Iout = 15A) 最小140μs; 最大500μs

  • 下降时间: 最小250μs; 最大1200μs

  • 电流稳定性: <0.2%

  • 电流设置精度: <1%

激光二极管的保护功能

  • 软启动

  • 用户可以自己设定电流极限值

  • 过电流保护关断

  • 过温热保护预警和关机

  • 反向电流保护

  • 撬棒保护

  • 禁止输入保护

  • 连锁保护

用户界面

  • 模拟

  • RS-232 / UART 数字接口(USB端口选项)

  • 通/段信号输入

输入电源: 输入电压(Vin): 10V 至 14V

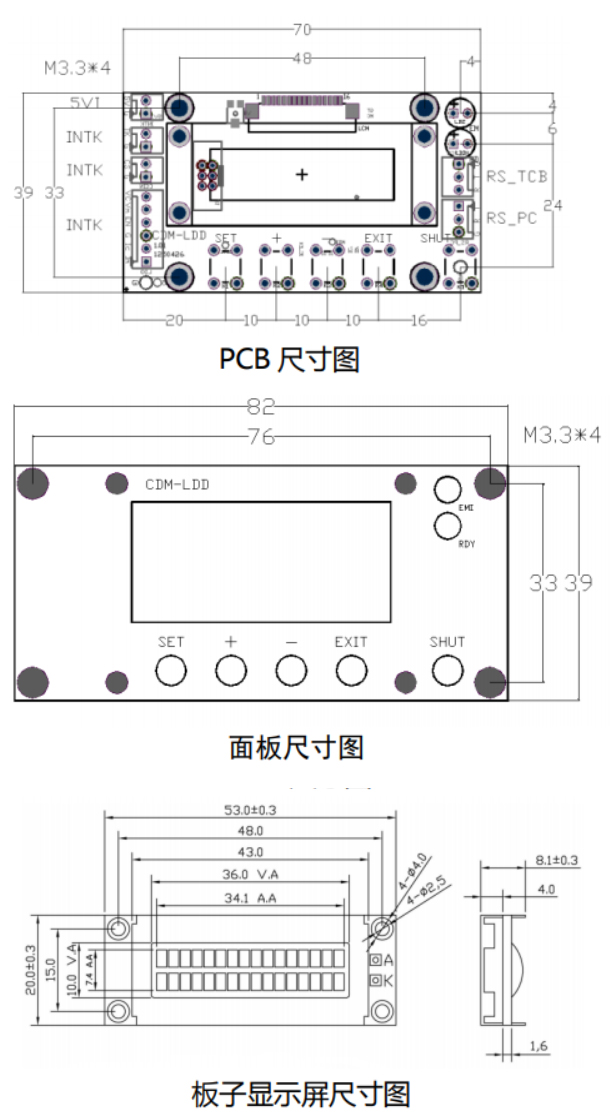

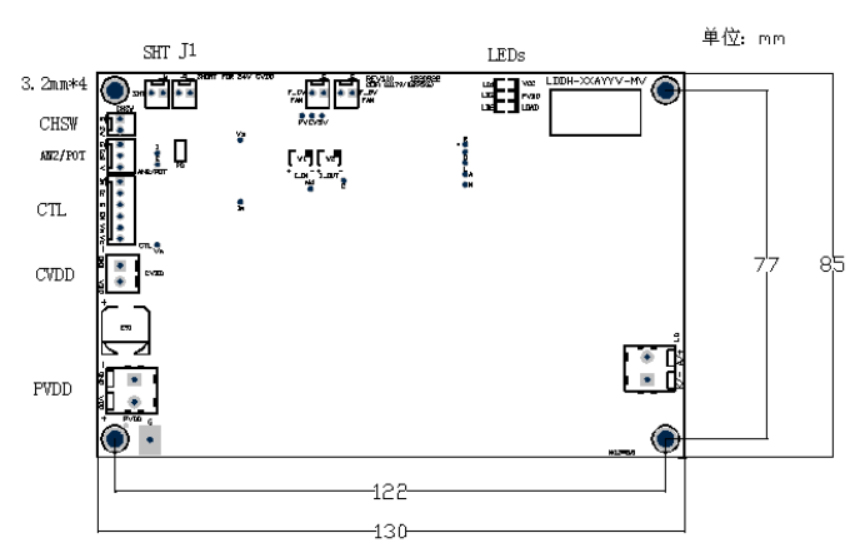

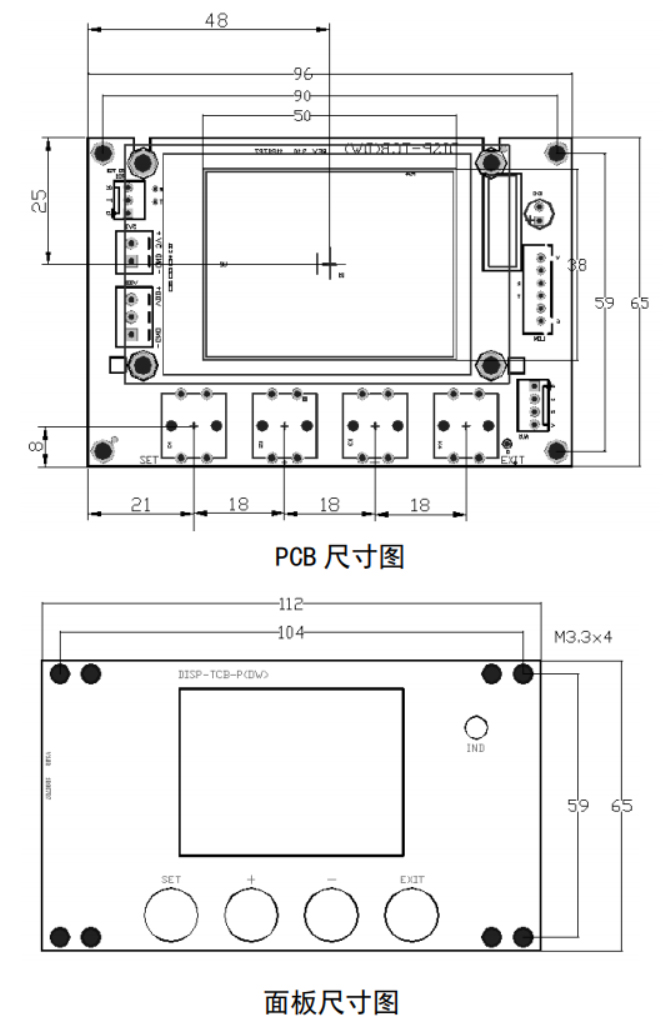

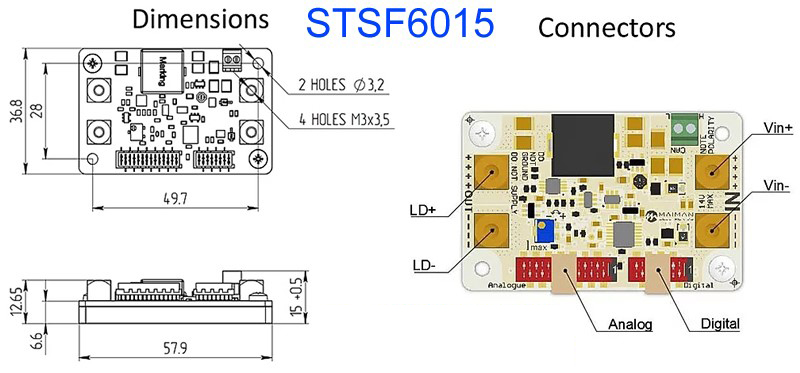

外观尺寸图

其他STSF6xxx型号的电源的规格与上述类似。如果您需要更多的信息,请随时与我们联系。

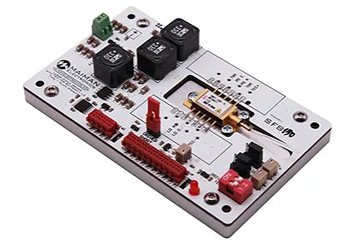

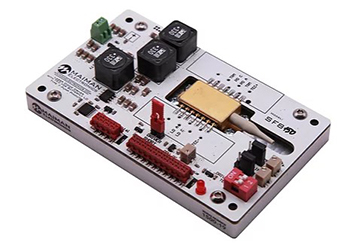

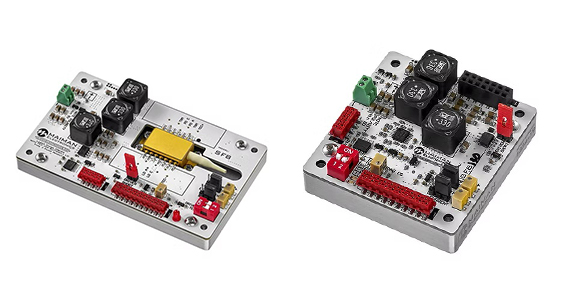

STSF8xxx系列半导体电源

STSF8xxx系列电源专为14针蝶形封装激光二极管而设计。此系列电源包括用于激光二极管的高稳定电流源(0.01mA)和用于制冷并且其温度精确控制在(0.01℃)的温度控制器。电源上有一个蝴蝶封装半导体的安装位和散热器。其主要应用领域是激光泵浦、激光光谱、实验室测试等。

STSF8xxx包含一个激光二极管驱动和一个温度控制器(TEC)。激光二极管驱动是产生高稳定性和低纹波电流并具有恒流输出的非隔离低压差线性稳压器(LDO)驱动。TEC是非隔离DC/DC产生低电流纹波。其附加功能包括可调TEC输出电流限制和集成自调整PID控制器,可调节最佳温度。

STSF8xxx既可模拟或数字信号或开关进行控制。它底部封装了一块61×101.6mm的铝基板来帮助激光二极管散热。激光二极管的安装口也在板子上。此电源可以安装在任何导热表面上来消除半导体激光器的损耗。

主要特点

  • 一体化电源,

  • 安装Azimuth ZIF插座和温控

  • 兼容1型和2型蝶形14针激光二极管(取决于型号)

  • LD低电流纹波:≤10uA

  • 电流稳定性<0.1%

  • 集成PID控制器,不需要设置

  • 激光二极管保护,软启动电流斜坡、电流限制、温度限制

  • 适用于所有的控制软件

主要参数

   STSF8025STSF8075STSF8150
输出电流250 mA750 mA1500 mA
输出电压0.5-3 V
输入电压5 V
TEC输出电流直到±4 A
TEC输出电压直到±4 V
输出电流噪声10-15 μA
电流稳定性及精度0.1%,1%
TEC输出电流波纹2-4 mA
温度变化范围从+17 ℃到+40 ℃
传感器NTC 10kΩ
控制模拟

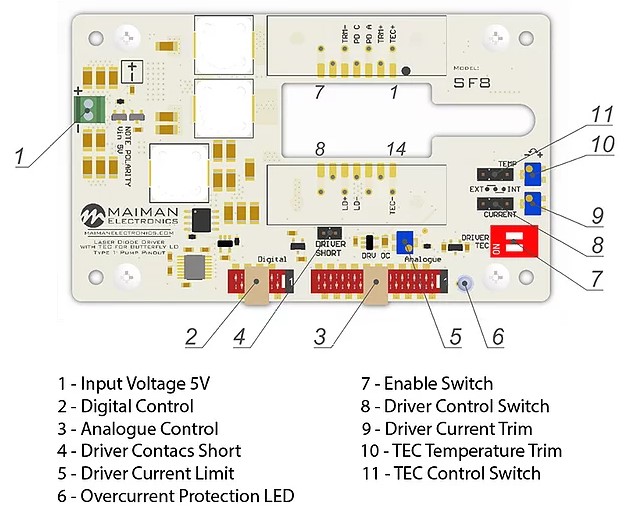

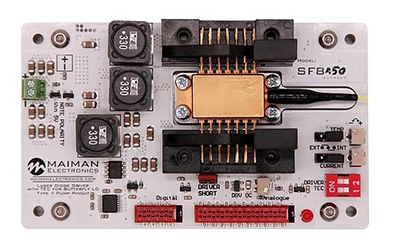

STSF8XXX-ZIF14,用于14针蝶形LD带TEC的激光半导体电源

型号及参数

型号LDD 最大电流, mALD 安装方式LD 外形
STSF8025-10250焊接10针 I型
STSF8025-ZIF10250插入接口connector10针 I型
STSF8025-14250焊接14针 I型
STSF8025-ZIF14250插入接口connector14针 I型
STSF8075-10750焊接10针 I型
STSF8075-ZIF10750插入接口connector10针 I型
STSF8075-14750焊接14针 I型
STSF8075-ZIF14750插入接口connector14针 I型
STSF8150-101500焊接10针 I型
STSF8150-ZIF101500插入接口connector10针 I型
STSF8150-141500焊接14针 I型
STSF8150-ZIF141500插入接口connector14针 I型
   最小值最大值单位
Vin+ 到 Vin--0.35.5V
运行温度-4050
模拟控制 引脚接地-0.35.5V
RS-232 RXD 到 GND-2525V
RS-232 TXD 到 GND-13.213.2V
串口 RXD 到 GND-0.35.5V
串口 TXD 到 GND-0.35.5V

用于14针蝶形LD带TEC的激光半导体电源

电流, 电压和TEC控制器

  • LD最大电流(I): 250 mА; 750 mA; 1500 mA

  • LD最大电压(V): 0.5-3 V

  • 电流稳定性: 0.1 %

  • 电流设置精度: < +/- 1 %

  • 输出电流噪声:10-15 µA

  • ТЕС输出电流: ±4А

  • ТЕС输出电压: ±4 V

  • TEC 反馈传感:10 kΩ NTC

  • 温控范围:+15到+40 ℃

激光二极管保护

  • 软启动电流斜坡

  • 电流限制

  • 温度限制

  • 反向电流保护

  • ESD和瞬态保护

外型适配

  • STSF8XXX适用于半导体泵浦激光器(1型)

  • STSF8XXXT适用于通信激光模块(2型)

尺寸和重量

  • 尺寸:101.6 x 61 x 28.3mm

  • 重量:142 g

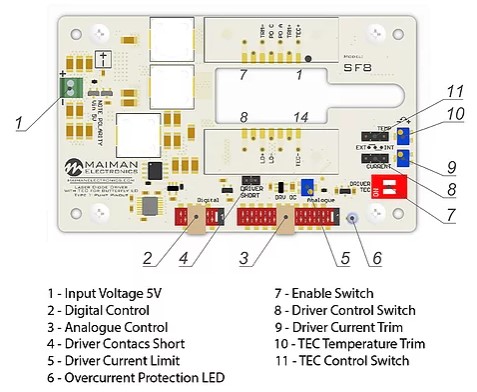

用户端接口

  • 驱动电流和TEC功率的微调电位器

  • 模拟

  • RS-232/UART/USB接口

输入供电电压(Vin): 5 VDC:

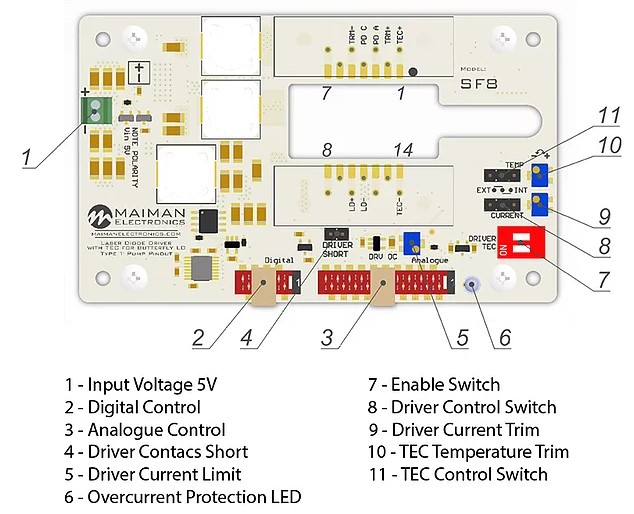

连接器

STSF8XXX-14,用于14针蝶形LD带TEC的激光半导体电源

用于14针蝶形LD带TEC的激光半导体电源

电流, 电压和TEC控制器

  • LD最大电流(I): 250 mА; 750 mA; 1500 mA

  • LD最大电压(V): 0.5-3 V

  • 电流稳定性: 0.1 %

  • 电流设置精度: 1 %

  • 输出电流噪声:10-15 µA

  • ТЕС输出电流: ±4А

  • ТЕС输出电压: ±4 V

  • 输出电流纹波:2-4mA

  • TEC 反馈传感:10 kΩ NTC

  • 温控范围:+15到+40 ℃

激光二极管保护

  • 软启动电流斜坡

  • 电流限制

  • 温度限制

  • 反向电流保护

  • ESD和瞬态保护

外型适配

  • STSF8XXX适用于半导体泵浦激光器(1型)

  • STSF8XXXT适用于通信激光模块(2型)

尺寸和重量

  • 尺寸:101.6 x 61 x 20mm

  • 重量:136g

用户端接口

  • 驱动电流和TEC功率的微调电位器

  • 模拟

  • RS-232/UART/USB接口

输入供电电压(Vin): 5 VDC:

连接器

STSF8XXX-10,用于10针蝶形LD带TEC的激光半导体电源

用于10针蝶形LD带TEC的激光半导体电源

电流, 电压和TEC控制器

  • LD最大电流(I): 250 mА; 750 mA; 1500 mA

  • LD最大电压(V): 0.5-3 V

  • 电流稳定性: 0.1 %

  • 电流设置精度: 1 %

  • 输出电流噪声:10-15 µA

  • ТЕС输出电流: ±4А

  • ТЕС输出电压: ±4 V

  • 输出电流纹波:2-4mA

  • TEC 反馈传感:10 kΩ NTC

  • 温控范围:+15到+40 ℃

激光二极管保护

  • 软启动电流斜坡

  • 电流限制

  • 温度限制

  • 反向电流保护

  • ESD和瞬态保护

尺寸和重量

  • 尺寸:101.6 x 61 x 18.56mm

  • 重量:119g

用户端接口

  • 驱动电流和TEC功率的微调电位器

  • 模拟

  • RS-232/UART/USB接口

输入供电电压(Vin): 5 VDC

连接器

STSF8XXX-NM带TEC控制器的半导体电源

STSF8XXX-NM系列是STSF8XXX系列的改进版。STSF8XXX-NM系列特别为半导体模块而设计包含一个激光二极管驱动和一个温度控制器(TEC通道)。此系列电源还包括用于激光二极管的高稳定电流源(0.01mA)和用于制冷并且其温度精确控制在(0.01°C)的温度控制器。其主要应用领域是激光泵浦、激光光谱、实验室测试等。此电源可匹配现在世面上大部分知名公司生产的二极管模块如:II-VI、Eblana、3SP、Furukawa、Lumentum等。

带TEC控制器的半导体电源

主要特点

  • 一体式电源、带温控

  • LD低电流纹波:≤10uA

  • 电流稳定性<0.1%

  • 集成PID控制器,无需设置

  • 激光二极管软启动电流斜坡、电流保护、温度保护

电流, 电压和TEC控制器

  • LD最大电流(I): 250 mА;  750 mA; 1500 mA

  • LD最大电压(V): 0.5-3 V

  • 电流稳定性: 0.1 %

  • 设定点分辨率:0.1mA

  • TEC输出电流: ±4А

  • TEC输出电压: ±4 V

  • 输出电流纹波:2-4mA

  • TEC 反馈传感:10 kΩ NTC

  • 温控范围:+15到+40 °C

带TEC控制器的半导体电源

激光二极管保护

  • 软启动电流斜坡

  • 电流限制

  • 温度限制

  • 反向电流保护

  • ESD和瞬态保护

尺寸和重量

  • 尺寸:57.9 x 61  x 22 mm

  • 重量:115g

用户端接口

  • 驱动电流和TEC功率的微调电位器

  • 模拟

  • RS-232/UART/USB接口

输入

  • 输入供电电压(Vin): 5 VDC

质保期

  • 一年

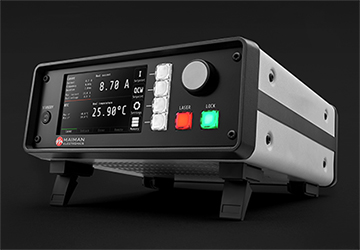

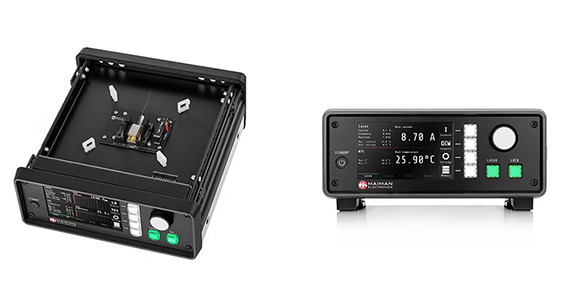

STMBL1500A带TEC的台式半导体电源

STMBL1500A电源得特别为1型和2型14针蝶形封装的激光二极管设计的台式驱动电源。电源包括源包括用于激光二极管的高稳定电流源(0.01m A)和用于制冷并且其温度精确控制在(0.01℃)的温度控制器。特别安装了Azimuth ZIF插座以便于用户安装蝶形LD。这种电源非常适合实验室测试使用,它能给激光二极管的操作提供所需保护。此电源可匹配现在世面上大部分公司生产的二极管模块如:II-VI、Eblana、3SP、Furukawa、Lumentum等。

带TEC的台式半导体电源

主要特点

  • 一体式电源、带温控,适用于蝶形LD的Azimuth ZIF安装插座

  • 兼容1型和2型14针蝶形LD

  • 通过触摸屏或按钮进行本地控制

  • 通过USB控制远程(包括软件和通信协议)

  • 集成PID控制器,无需设置

  • 激光二极管软启动电流斜坡、电流保护、温度保护

  • 可保存9个预设的选项

  • 电流稳定性<0.1%

  • 设定极限的能力

  • 适用于所有的控制软件

电流, 电压和TEC控制器

  • LD最大电流(I): 1500 mA

  • LD最大电压(V): 0.5-3 V

  • 设定点分辨率:0.1mA

  • 上升时间:<4000 μs

  • 下降时间: <8000 μs

  • 电流稳定性: 0.1 %

  • 电流设置精度: 1 %

  • 输出电流噪声:10-15 µA

  • TEC输出电流: ±4А

  • TEC输出电压: ±4 V

  • 输出电流纹波:2-4mA

  • TEC 反馈传感:10 kΩ NTC

  • 温控范围:+15到+40 ℃

  • 风冷

激光二极管保护

  • 软启动电流斜坡

  • 电流限制

  • 温度限制

  • 反向电流保护

  • ESD和瞬态保护

外型适配

  • STSF8XXX适用于半导体泵浦激光器(1型)

  • STSF8XXXT适用于通信激光模块(2型)

尺寸和重量

  • 尺寸: 257 x 271 x 116mm

  • 重量:3.4kg

用户端接口

  • 前面板(触屏或按钮)

  • USB接口

输入:单相220VAC/50Hz

STMBL1500B 台式带TEC控制器的半导体电源

STMBL1500B系列电源专为半导体激光器而设计。电源包括用于激光二极管的高稳定电流源(0.01m A)和用于制冷并且其温度精确控制在(0.01°C)的温度控制器。这种电源非常适合实验室测试使用,它能给激光二极管的操作提供所需保护。此电源可匹配现在世面上大部分公司生产的二极管模块如:II-VI、Eblana、3SP、Furukawa、Lumentum等。

台式带TEC控制器的半导体电源

主要特点

  • 一体式电源、带温控

  • 通过触摸屏或按钮进行本地控制

  • 通过USB控制远程(包括软件和通信协议)

  • 集成PID控制器,无需设置

  • 激光二极管软启动电流斜坡、电流保护、温度保护

  • 可保存9个预设的选项

  • 电流稳定性<0.1%

  • 设定极限的能力

  • 适用于所有的控制软件

电流, 电压和TEC控制器

  • LD最大电流(I): 1500 mA

  • LD最大电压(V): 0.5-3 V

  • 设定点分辨率:0.1mA

  • 上升时间:<4000 μs

  • 下降时间: <8000 μs

  • 电流稳定性: 0.1 %

  • 电流设置精度: < +/- 1 %

  • 输出电流噪声:10-15 µA

  • TEC输出电流: ±4А

  • TEC输出电压: ±4 V

  • 输出电流纹波:2-4mA

  • TEC 反馈传感:10 kΩ NTC

  • 温控范围:+15到+40 °C

  • 风冷

激光二极管保护

  • 软启动电流斜坡

  • 电流限制

  • 温度限制

  • 反向电流保护

  • ESD和瞬态保护

尺寸和重量

  • 尺寸:257 x 271 x 116mm

  • 重量:3.3kg

用户端接口

  • 前面板(触屏或按钮)

  • USB接口

输入:单相220VAC/50Hz

套件包含

  • 激光二极管电源1个

  • 电源线1根

  • 联锁连接器1个

  • 参数表和用户手册1套

质保期

  • 一年内

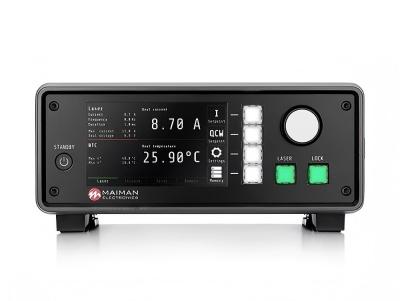

台式激光电源 STEM595

STEM595是一个带有简洁的用户操作界面的将半导体电源和TEC控制器相结合的紧凑型台式仪器。其电流为1.5A可以匹配古奇公司生产的任何 14针DFB激光器或单模激光器。电流3A的热电制冷器可在常温的环境工作。频率的精准控制得益于其优良的温控。STEM595以其低噪声和良好的线宽性能创造了一个新的高水准。如要提高提高噪声和线宽性用户可选择虑使用STEM750和STEM650。

台式激光电源 STEM595

主要特点

  • 操作简单的适用于14针蝶形LD电源

  • 触屏接口

  • USB接口

  • 温度精度0.01℃

  • 驱动电流1.5A,可提供3A TEC电流

  • 结紧紧凑

  • 恒流运行

  • 恒定功率运行

  • 通过触摸屏或按钮进行本地控制

  • 通过USB控制远程(包括软件和通信协议)

  • 集成PID控制器,无需设置

  • 激光二极管软启动电流斜坡、电流保护、温度保护

主要参数

USB 2.0 接口符合USBTMC/USBTMC-USB488标准要求(版本1.0)
接口协议SCPI指令
提供的驱动程序VISA VXI pnp™, MS Visual Studio™, MS Visual Studio.net™, LabVIEW™, LabWindows/CVI™
安全特性互锁、钥匙锁开关、激光电流限制、软启动、激光关闭时短路、激光过压保护
显示器4.3" LCD TFT, 480 x 272 像素
激光器、模块、NTC、TE插座与1型蝶形(泵浦)和2型蝶形(电信)兼容
调制输入接头SMA
互锁和激光开启信号连接器2.5 mm单声道插孔
USB接口连接器USB Mini-B
外部接地连接器4 mm 香蕉插座
台式电源、线电压、线频率100 - 240 V ±10%, 47 - 63 Hz
最大功耗40 W
运行温度0 - +40 ℃
储存温度-40 - +70℃
额定精度预热时间30 min
重量1.0 kg
不带操作零件的尺寸 (宽x高x长)111x73.5x152.6 mm (4.37" x 2.9" x 6.01")
带操作零件的尺寸 (宽x高x长111x73.5x169.2mm (4.37" x 2.9" x 6.66")

主要参数

  • 控制范围: 0-1.5A

  • 恒流制输出电压: >4V

  • 分辨精度: 100uA (前面板), 50um (远程控制)

  • 精度: +/- (0.15 + 500uA)

温控参数

TEC电流输出

  • 控制范围: -3.0 - +3.0A

  • 恒流制输出电压: >4.7V

  • 最大输出功率: >14.1W

  • 分辨精度: 1mA (前面板), 100um (远程控制)

  • TEC电流限制

  • 精度: +/- (0.2% + 20mA)

NTC热敏电阻

  • 电阻测量范围: 300Ω至150KΩ

  • 控制范围:-55oC - +150 oC

  • 温度分辨率:0.01 oC

  • 电阻分辨率: 1 Ω

  • 精度: +/- (0.1% + 1Ω)

  • 温度稳定性(24小时: <0.005 oC

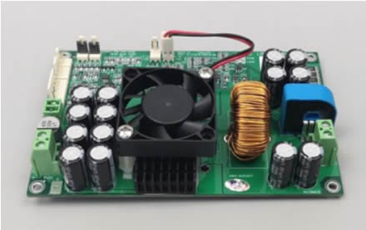

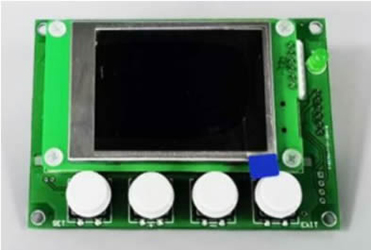

STYA系列半导体激光电源

半导体激光电源

本公司推出的系列半导体激光电源具有超低电流纹波、超低温度漂移,高稳定性、高可靠性。电源采用PWM变换技术,整体变换效率很高。电源既可通过前面板操作进行控制,也可通过外控接口由外部设备控制,还可通过RS232接口与计算机连接进行远程控制。电源设计充分考虑到了对激光二极管LD的各种保护措施,具有过电流、过电压、过温度以及防静电等保护功能。电源具有紧急终止激光输出功能及按键。

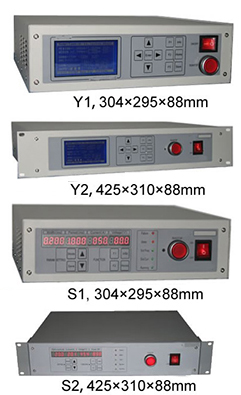

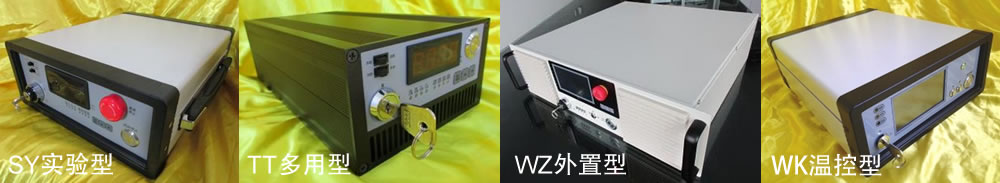

本系列电源分为外置型WZ、内置型NZ、实验型SY和既可在台面独立使用,也可集成于系统的TT型,还有仅用于温控电源的WK型。输出的驱动和控制有二极管驱动、一路或两路TEC温控、声光Q控制。本公司可根据客户特定需求定制各类二极管驱动电源。

型号输入电源LD最大输出温控最大输出外形尺寸
STYA-12V12A-1T-SY220VAC12.5V/12A15V/12A160*320*110
STYA-03V10A-TT220VAC3.5V/10A
145*260*83
STYA-03V20A-TT220VAC3.5V/20A
145*260*83
STYA-03V30A-TT220VAC3.5V/30A
145*260*83
STYA-03V40A-TT220VAC3.5V/40A
145*260*83
STYA-03V50A-TT220VAC3.5V/50A
145*260*83
STYA-03V60A-TT220VAC3.5V/60A
145*260*83
STYA-09V25A-TT220VAC9.5V/25A
145*260*83
STYA-12V20A-TT220VAC12.5V/20A
145*260*83
STYA-16V16A-TT220VAC16.5V/16A
145*260*83
STYA-20V13A-TT220VAC20.5V/13A
145*260*83
STYA-25V10A-TT220VAC25.5V/10A
145*260*83
STYA-30V08A-TT220VAC30.5V/8A
145*260*83

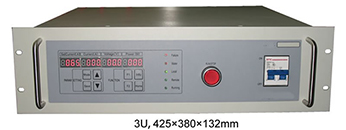

STYA-03V75A-1T-WZ220VAC3.3V/75A22V/15A483*425*133
STYA-06V50A-2T-Q-WZ220VAC6V/50A12V/10A两路+Q控483*425*133
STYA-9V100A-WZ220VAC9.5V/100A
483*350*89
STYA-12V80A-WZ220VAC12.5V/80A
483*350*89
STYA-15V60A-WZ220VAC15.5V/60A
483*350*89
STYA-20V50A-WZ220VAC20.5V/50A
483*350*89
STYA-25V40A-WZ220VAC25.5V/40A
483*350*89
STYA-30V30A-WZ220VAC30.5V/30A
483*350*89
STYA-15V15A-WK
15V/15A
160*320*110

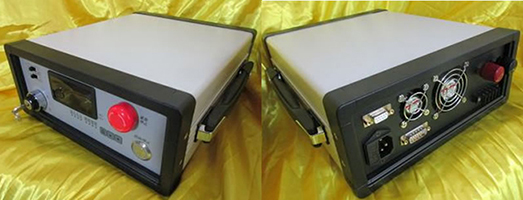

半导体激光器驱动电源  STYA-12V12A-1T-SY详细资料

STYA-12V12A-1T-SY半导体激光器驱动电源(以下简称“电源”)是我公司推出的实验型系列电源之一,该系列电源的特点是具有超低电流纹波、超低温度漂移,高稳定性、高可靠性。电源采用PWM变换技术,整体变换效率很高。电源既可通过前面板操作进行控制,也可通过外控接口由外部设备控制,还可通过RS232接口与计算机连接进行远程控制。电源设计充分考虑到了对LD的各种保护措施,具有过电流、过电压、过温度以及防静电等保护功能。电源具有紧急终止激光输出功能及按键。电源前面板设计有本地/远程、内控/外控转换开关,方便用户任意切换。显示窗口可显示设置电流、检测电流、检测温度、限制电流参数。电源内部设计有数据存储单元,可随时存储电源状态参数。电源具有限制电流设置功能,当设定好限制电流之后,电源操作过程的设置电流在任何情况下都不会超过限定值。电源具有LD温度实时检测及显示功能,并可通过前面板调整LD的控制温度。电源前面板还设计有各种状态指示LED,方便用户掌握电源状态。电源可提供后面板的外控接口(DB15)实现外部设备控制,可进行电流大小设定及电流启动/停止操作等。在外控接口还可提供电流实时检测信号、电源故障信号、外部设备互锁信号等。电源在远程控制状态时,上位机可对电源进行电流大小设置、电流启动/停止操作、随时查询电源各种参数、接受电源上传的各种信息。

半导体激光电源

主要特点:

  • 集激光二极管LD驱动与TEC温控为一体

  • 本地控制与计算机远程控制任选

  • 设有外控接口,支持外部设备控制

  • 高效率、高精度、高可靠性

  • 超低电流纹波、超低温度漂移

  • 电流启动零过冲、电流关闭零反冲

  • 完善的过流、过压、过温及防静电保护功能

  • 自动记忆功能,随时存储电源各种参数

  • 具有设置电流及限制电流设定功能

  • 具有LD温度设定功能

  • 设有外部设备互锁信号接口

  • 钥匙开关,急停开关功能

  • 全金属外壳,外部辐射干扰为零

主要技术参数

输入电源AC220V±20% 50±3Hz
输出电压(LD)3~12.5V 自适应负载
输出电流(LD)0.1~12A 连续可调
电源转换效率≥85%
电流不稳定度≤±0.2%
电流噪声≤0.3%
电流启动过冲量0%(零过冲)
电流关闭反冲量0%(零反冲)
电流启动上升沿100mS
电流关闭下降沿0.1mS
温控驱动能力15V/12A
温控精度≤±0.01℃
工作环境温度:-10~+50度; 湿度:<85%
储存环境温度:-30~+85度; 湿度:<90%
外形尺寸160*320*110(mm)
整机重量5Kg

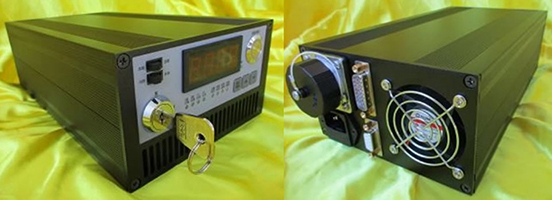

半导体激光器驱动电源STYA-16V16A-TT详细资料

STYA-16V16A-TT 半导体激光器驱动电源(以下简称“电源”)是我公司推出的系列LD驱动电源之一,该系列电源的特点是:既可完全独立使用,也可方便集成于系统。该电源采用PWM控制技术,以及我公司的核心专利技术,具有整体变换效率很高、低电流纹波、低温度漂移的特点。电源既可用前面板或通过外控接口本地控制,也可用计算机远程控制。在用前面板进行控制时,电源还具有限制电流设置功能,以及电源参数自动存储功能。若要将该电源集成于系统或用外部设备进行控制时,只要将“内控/外控”拨动开关置于“外控”位置,然后通过外控接口(DB15)进行控制即可。电源支持计算机远程控制,通过 RS232接口可实现电流大小的设置、电流启动与停止操作、随时查询电源各种状态参数、接受电源上传的各类信息等。电源设计有外部设备互锁信号接口,方便实现在任何控制方式下电源与外部设备(水冷机等)的互锁。电源的驱动电流输出接口有两种方式可选择:1.接线端子方式,适合于实验或集成系统的用户;2.航空插头方式,适合电源与固体激光器等相对固定连接的用户。

半导体激光器驱动电源

主要特点:

  • 全数字化设计、结构紧凑、性能卓越

  • 既可独立使用,也可集成于系统

  • 本地控制与计算机远程控制任选

  • 设有外控接口,支持外部设备控制

  • 高效率、高精度、高可靠性

  • 超低电流纹波、超低温度漂移

  • 电流启动零过冲、电流关闭零反冲

  • 完善的过流、过压、过温及防静电保护功能

  • 自动记忆功能,随时存储电源各种参数

  • 具有限制电流设置功能

  • 设有外部设备互锁信号接口

  • 钥匙开关,防止无资质人员开启

  • 全金属外壳,外部辐射干扰为零

输入电源AC220V±20%    50±3Hz
输出电压3~16.5V 自适应负载
输出电流0.1~16A 连续可调
最大输出功率260W
电源转换效率≥87%
电流不稳定度≤±0.3%
电流噪声≤0.3%
温度漂移≤20 ppm
电流启动过冲量0%(零过冲)
电流关闭反冲量0%(零反冲)
电流启动上升沿默认 100mS (10~5000mS 可设定)
电流关闭下降沿0.1mS
工作环境温度:-10~+50度;    湿度:<85%
储存环境温度:-30~+85度;    湿度:<90%
外形尺寸145(宽)*260(长)*83(高)mm
整机重量3Kg

STYA-16V16A-TT(260W)系列 LD 驱动电源规格表

型号最高输出电压(V)最大输出电流(A)输出电流不稳定度电流噪声(Ap-p)电流开启上升时间(ms)电流关闭下降时间(ms)电源转换效率
STYA-09V25A-TT3-9.5V25A连续可调≤±0.3%≤0.3%默认 100ms ,10-1000ms0.1ms≥85%
STYA-12V20A-TT3-12.5V20A连续可调≤±0.3%≤0.3%默认 100ms ,10-1000ms0.1ms≥86%
STYA-16V16A-TT3-16.5V16A连续可调≤±0.3%≤0.3%默认 100ms ,10-1000ms0.1ms≥87%
STYA-20V13A-TT3-20.5V13A连续可调≤±0.3%≤0.3%默认 100ms ,10-1000ms0.1ms≥87%
STYA-25V10A-TT3-25.5V10A连续可调≤±0.3%≤0.3%默认 100ms ,10-1000ms0.1ms≥87%
STYA-30V08A-TT3-30.5V8A连续可调≤±0.3%≤0.3%默认 100ms ,10-1000ms0.1ms≥88%

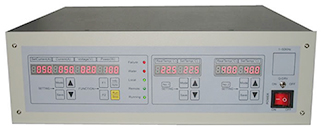

半导体激光器驱动电源STYA-06V50A-2T-Q-WZ

STYA-06V50A-2T-Q-WZ半导体激光器驱动电源(以下简称“电源”)是专为LD泵浦的固体激光器驱动而设计,为固体激光器提供泵浦源及Q开关所需的射频信号。同时电源也为LD及倍频晶体提供TEC温控电路。电源内部设计有脉宽和频率可调的TTL脉冲发生电路,以及TTL脉冲控制电路。电源具有Q驱内控与外控转换功能,在Q驱内控时,TTL脉冲及其控制由电源内部提供;在Q驱外控时,TTL脉冲及其控制由外部设备提供。电源还具有电流内控与外控转换功能,在电流内控时,电源的电流大小设置与启停均由前面板触摸屏及其它相应按键操作;在电流外控时,电源电流的大小由外部设备的模拟信号设置,电流启动与停止由外部设备的TTL信号控制。电源具有远程控制功能,通过RS232接口与远程计算机通讯,可对电源进行电流大小的设置、电流启动与停止的操作、随时查询电源各种状态参数、接受电源上传的各类信息。电源设计有5种常用输出模式与存储功能,用户可以预先对常用模式进行电流大小、脉冲宽度、脉冲频率等参数设定并存储,方便用户快捷操作。电源具有自动存储功能,对电源当前的参数进行随时存储,在电源下次开机时便自动进入上一次开机最后使用的模式。电源也会对用户的使用信息自动储存,以便随时查询。电源每一个环节的设计都充分考虑到了激光设备相关安全标准的要求,符合各项安全指标。

半导体激光器驱动电源

主要特点:

  • 全数字化设计、结构紧凑、性能卓越

  • 内置一路LD驱动、两路TEC温控

  • 内置TTL脉冲发生电路

  • 内置Q驱动器及其电源

  • 65K真彩LCD显示,触摸屏控制

  • 本地控制与计算机远程控制任选

  • 设有外控接口,支持外部设备控制

  • 高效率、高精度、高可靠性

  • 超低电流纹波、超低温度漂移

  • 电流启动零过冲、电流关闭零反冲

  • 完善的过流、过压、过温及防静电保护

输入电源AC220V±20%、50±3Hz
输出电压(LD)0~6.0V 自适应负载
输出电流(LD)0.1~ 50A 连续可调
电源转换效率≥85%
电流不稳定度≤±0.2%
电流噪声≤0.3%
温度漂移≤ 20ppm
电流启动过冲量0%(零过冲)
电流关闭反冲量0%(零反冲)
电流启动上升沿默认 100ms
电流关闭下降沿0.1mS
TTL脉冲宽度(开门时间)0.5-10(us)可调
TTL 脉冲频率1 ~ 100 (kHz) 可调
LD 温控驱动12V/10A
LD 温控精度≤ ±0.1℃
激光头温控驱动12V/10A
激光头温控精度≤±0.1℃
工作环境温度:-10~+50度; 湿度:<90%
储存环境温度:-20~+85度; 湿度:<95%
外形尺寸483*425*133(mm)
整机重量约 12kg
外部保险管10A

温度控制器STYA-15V15A-WK

STYA-15V15A-WK温度控制电源(以下简称:温控电源)是基于PWM调制理论设计、内含完整的 PID算法、具有快速响应的一款高精度温控电源。温控电源的执行元件为半导体制冷器( TEC),温度检测器件为热敏电阻 NTC10K。温控电源支持制冷与加热双向控制。温控电源可通过前面板的人机界面(本地)控制,操作简便快捷。在前面板界面可设置被控对象的温度参数,实时显示检测温度,可对温控电源进行启动与关闭操作,可显示温控电源的状态信息。温控电源也可通过RS232接口由计算机远程控制。在远程控制方式下,可对温控电源进行温度参数设置、随时查询实时温度及各种状态信息、可对温控电源进行启动与待机操作、可接收温控电源上传的故障信息等。温控电源具有自动记忆功能,会自动存储相关的设置参数。温控电源采用低噪音、便携式结构设计,触摸屏与实体按键共用的操作方案。

温度控制器

主要特点

  • 数字化设计,卓越的性能

  • 本地控制与计算机远程控制任选

  • 64K 真彩LCD显示、触摸屏控制

  • 完整的PID反馈算法,PWM调制模式

  • 双向温控,支持加热与制冷

  • 支持NTC10K温控传感器

  • 高效率、高精度、高可靠性

  • 自动记忆功能,随时存储各种状态参数

  • 实时温度显示与报警提示功能

  • 简单快捷的人机界面

  • 低噪音结构设计

输入电源AC220V±20%    50±3Hz
输出电压范围-15~+15V(自适应热负载)
最大驱动电流15A
整体转换效率≥85%
温度设置范围1~99℃
温度控制范围-10~110℃
温度控制精度≤±0.01℃
开机电流过冲量0%(零过冲)
温度取样器件NTC10K@25℃,B=3950
工作环境温度:-10~+50度; 湿度:<85%
储存环境温度:-30~+85度; 湿度:<90%
外形尺寸160*320*110(mm)
整机重量3Kg
外部保险管5A

SYL系列半导体激光电源

SYL系列半导体激光电源是OEM电源模块,用户根据使用的情况将模块集成到自己的系统中,由用户自己根据需要设计电源控制信号和电源显示面板,特别适合半导体激光器、光纤激光器制造和使用的用户。

半导体激光电源

激光器电源六大核心技术:

1)三相有源功率因数校正技术

  • 改善电磁兼容,解决“CE101”难题

  • 功率因数高,达到0.9998

  • 谐波失真小,THD≤3%

2)数字电源技术

  • 参数可在线调整

  • 易于模块化设计

  • 通信接口,实现远程监控

3 )磁集成技术

  • 降低变压器及电感体积及漏感

  • 提高功率密度及转换效率

  • 提升器件特性及一致性

4)谐振半桥/全桥软开关变换技术

  • 开关损耗小

  • 变换效率高

  • 电磁干扰小

5)大功率恒流幵联均流技术

  • 电流任意可调

  • 恒流控制误差小,达到1%以下

6)射频环境的抗干扰技术

  • 分级、分频段有效控干扰信号

  • 环境适应性强

常用半导体激光电源列表

产品名型号输出功率 W输出电压/电流 V/A输入外形尺寸 mm
激光器DC/DC模块电源SYL-YDF*V*A130D512-140034V/20A;
 34V/25A;
 68V/20A;
 68V25A
80-130VDC119.5*63.5*13.0
激光器DC/DC模块电源SYL-YBN*V*A130D1500-320072V/25A;
 130V/25A;
 130V30A
110~140VDC,185~215VDC160×63×30
激光器DC/DC模块电源SYL-YBN30V20A34D60012-30V/20A22-38VDC70.7*36.2*12.5
激光器DC/DC模块电源SYL-YLN68V22A72D672-120016-70V/0-26A20-74VDC91*43*16
激光器DC/DC模块电源SYL-YLN78V3900W80D390078-83V/0-25A*2    两路输出79-85VDC144*88*16.8
激光器DC/DC模块电源SYL-YLN78V8KW80D6000-880058-88V/0-25A*4    四路输出60-90VDC280*120*30
激光器DC/DC模块电源SYL-YLN83V12KW85D9000-1300058-88V/0-25A*6    六路输出60-90VDC396*120*41
激光器电源一体机SYL-YAN78V5000W220A3600-500045V/0~30A*3三路输出;    56V/0~30A*3三路输出;    80V/0~30A*2两路输出;56~85V/0~30A*3三路输出176-264VAC386*355*51.5
激光器电源一体机SYL-YS83V10KW380Y-JG1000072-78V/0-25A*4    四路输出323-437VAC580*422*120

激光器DC/DC模块电源,开关型恒流输出,功率512~1400W

激光器DC/DC模块电源

  • 型号:SYL-YDF*V*A130D

  • 外观尺寸:119.5mm*63.5mm*13.0mm(长*宽*高)

  • 输入电压:80~130VDC

  • 输出电压/电流:34V/20A;34V/25A;68V/20A;68V25A

  • 绝缘电压:700VDC

  • 高效率:90~92%(满载)

  • 输入过、欠压保护

  • 输出过压保护

  • 输出限流/短路保护

  • 过温保护

  • 高效率;高温工作无需降额

激光器DC/DC模块电源,开关型恒流输出,功率1500~3200W

激光器DC/DC模块电源

  • 型号:SYL-YBN*V*A130D

  • 外观尺寸:160mm*63mm*30mm(长*宽*高)

  • 输入电压:110~140VDC,185~215VDC

  • 输出电压/电流:72V/25A系列;130V/25A系列;130V30A系列

  • 绝缘电压:700VDC

  • 高效率:95%(满载)

  • 电流上升/下降时间:30uS

  • 输入过、欠压保护

  • 输出过压保护

  • 输出限流/短路保护

  • 过温保护

  • CAN总线通讯

激光器DC/DC模块电源,开关型恒流输出,功率600W

激光器DC/DC模块电源

  • 型号:SYL-YBN30V20A34D

  • 外观尺寸:70.7mm*36.2mm*12.5mm(长*宽*高)

  • 输入电压:22~38VDC

  • 输出电压/电流:12~30V/20A;

  • 绝缘电压:700VDC

  • 高效率:97%(满载)

  • 输入过、欠压保护

  • 输出过压保护

  • 输出限流/短路保护

  • 过温保护

  • 高效率;高温工作无需降额

激光器DC/DC模块电源,线性恒流输出,功率672~1200W

激光器DC/DC模块电源

  • 型号:SYL-YLN68V22A72D

  • 外观尺寸:91mm*43mm*16mm(长*宽*高)

  • 输入电压:20~74VDC

  • 输出电压/电流:16~70V/0~26A;负载电压低于输入电压约3V

  • 输出过流、短路保护

  • 过温保护

  • 电流上升/下降时间:15uS

  • 输出纹波电流:1A

  • 高功率密度、高可靠性模块化设计

激光器DC/DC模块电源,2路线性恒流输出,功率3900W

激光器DC/DC模块电源

  • 型号:SYL-YLN78V3900W80D

  • 外观尺寸:144mm*88mm*16.8mm(长*宽*高)

  • 输入电压:79~85VDC

  • 输出电压/电流:78-83V/0~25A*2

  • 输出过流、短路保护

  • 过温保护

  • 电流上升/下降时间:15uS

  • 输出纹波电流:500mA

  • 高功率密度、高可靠性模块化设计

激光器DC/DC模块电源,4路线性恒流输出,功率6kW~8.8kW

激光器DC/DC模块电源

  • 型号:SYL-YLN78V8KW80D

  • 外观尺寸:280mm*120mm*30mm(长*宽*高)

  • 输入电压:60~90VDC

  • 输出电压/电流:58~88V/0~25A*4

  • 输出过流、短路保护

  • 过温保护

  • 电流上升/下降时间:10uS

  • 输出纹波电流:500mA

  • 高功率密度、高可靠性模块化设计

激光器DC/DC模块电源,6路线性恒流输出,功率9kW~13kW

激光器DC/DC模块电源

  • 型号:SYL-YLN83V12KW85D

  • 外观尺寸:396mm*120mm*41mm(长*宽*高)

  • 输入电压:60~90VDC

  • 输出电压/电流:58~88V/0~25A*6

  • 输出过流、短路保护

  • 过温保护

  • 电流上升/下降时间:10uS

  • 输出纹波电流:500mA

  • 高功率密度、高可靠性模块化设计

激光器电源一体机,线性恒流输出,功率3600-5000W

激光器电源一体机

  • 型号:SYL-YAN78V5000W220A

  • 外观尺寸:386mm*355mm*51.5mm(长*宽*高)

  • 输入电压:176~264VAC

  • 输出电压/电流:45V/0~30A*3路; 56V/0~30A*3路; 80V/0~30A*2路;56~85V/0~30A*3路

  • 输入欠压、过压保护

  • 输出过流、过压、短路保护

  • 过温保护

  • 电流上升/下降时间:20uS

  • 高功率密度、高可靠性一体化设计

激光器电源一体机,开关恒流输出,功率10kW

激光器电源一体机

  • 型号:YS83V10KW380Y-JG

  • 外观尺寸:580mm*422mm*120mm(长*宽*高)

  • 输入电压:323~437VAC

  • 输出电压/电流:72-78V/0~25A*4

  • 输出过流、短路保护

  • 过温保护

  • 电流上升/下降时间:15uS

  • 输出纹波电流:800mA

  • 高功率密度、高可靠性模块化设计

STXF系列半导体激光电源

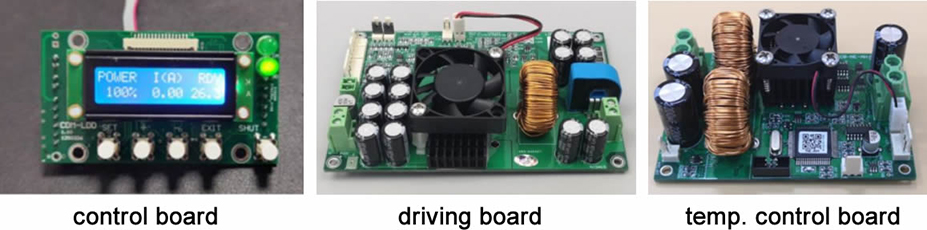

STXF系列半导体激光电源是我们设计制造的OEM分离型的电源驱动模块,主要包括半导体激光控制板/模块、半导体激光驱动板/模块和半导体制冷板/模块。用户可以将这三个模块任意组合构成完整的半导体激光器电源。

半导体激光电源

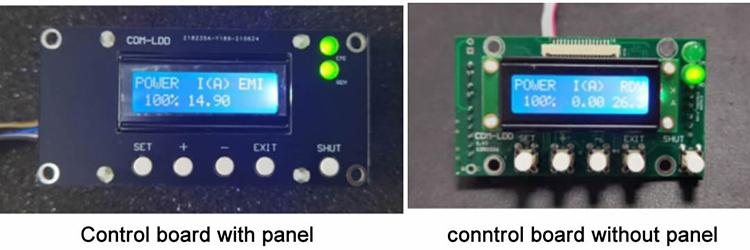

半导体激光控制模块

半导体激光驱动控制板支持一路本司制造的半导体激光(LD)电源驱动板。通过控制板,除了可以设定和查看电流、控制电流的输出外,还具有电流模拟量外控及可接 1 路本司 制造的温控板(可接可不接)等功能。将此板和 LD 驱动板、温控板一起,可以构成完整的半导体激光器电源系统。本显示板方便集成,可以直接安装在最小 2U 的面板上。

半导体激光电源

特点:

  • 可以方便安装在客户的设备面板上,最小支持 2U 机箱

  • 支持 1 路 STXF系列驱动板

  • 可接 1 路 STXF系列温控板

  • 温控板温度保护

  • 有通信协议,可以连 PC,用电脑软件控制

  • INTERLOCK 接口

  • 电流内外控

  • 可选 PWM 调制输出

  • LD 驱劢板,或温控板直接供电,不需要独立电源

  • 与我司的PC 软件 STXFMate匹配使用

应用:

  • LD 驱动板的控制

  • 半导体激光电源的主控板

主要技术参数表:

  • 板子供电电压:5VDC+-5%(可以直接从LD接口取电,也可以互联 6 脚 IDC 接口从温控板取电,也可以单独 5V 供电)

  • 板子供电电流:0.1A

  • 支持 LD 驱动板:本司  STXF各系列 LD 驱动板

  • 支持温控板:本司 STXF系列温控板

  • PWM 频率:0.04-500kHz

  • 占空比:0.1-100%

  • 工作环境温度:-40 - +60度

  • 储存环境温度:-40 - +70度

  • 工作环境湿度:0-95%

  • 外形尺寸:70mm*39mm  高度 22mm(板上 9mm,板厚 1.5mm,板下 11.5mm)

订货信息:

  • 产品名称:半导体激光电源驱动控制板

  • 产品型号:STXF-CDM/-P,  -P: 有-P 尾缀表示带黑色面板, 无面板则直接省略。

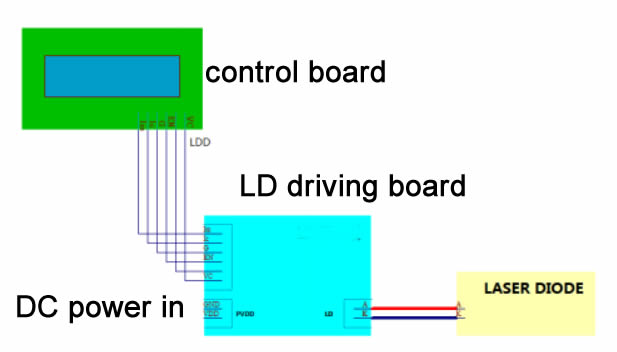

例如:STXF-CDM,STXF-CDM-P,尺寸图,使用指南,本板的连接非常简单,直接把此板和 LD 驱动板的 6PIN 接口P对P互连即可。

半导体激光驱动模块

名称规格型号驱动能力(max)最大输出电功率(W)供电电压(V)外型(mm)特点
LD驱动板STXF-LDPV-xxA3A24V6012/15/2440*56自适应,不发热
LD驱动板STXF-LDXS-10A5V-TA10A3V30560*45自适应,不发热,小体积
LD驱动板STXF-LDSS-xxA-MA5A24V10012/15/2454*70自适应,不发热
LD驱动板STXF-LDDH-xxA24V-MA15A22V33012/15/2475*100自适应,不发热
LD驱动板STXF-LDDH-xxA32V-MA15A30V4203275*100自适应,不发热
LD驱动板STXF-LDDH-xxA36V-MA15A34V5003675*100自适应,不发热
LD驱动板STXF-LDDP-xxA24V-MA25A24V55012/15/2475*100自适应,不发热
LD驱动板STXF-LDDP-xxA32V-MA20A32V5503275*100自适应,不发热
LD驱动板STXF-LDDH-xxA48V-MV15A48V6504885*130自适应,不发热
LD驱动板STXF-LDDH-xxA60V-MV15A60V8256085*130自适应,不发热
LD驱动板STXF-LDDH-xxA72V-MV15A72V10007285*130自适应,不发热
LD驱动板STXF-LDDH-xxA5.5V-MA60A5V3001285*130自适应,不发热
LD驱动板STXF-LDDH-xxA5.5V-MD100A5V50012120*140自适应,不发热
LD驱动板STXF-LDDC-xxA24V-MA60A24V132024120*160自适应,不发热
LD驱动板STXF-LDDC-xxA32V-MA60A32V180032120*160自适应,不发热
LD驱动板STXF-LDDC-xxA36V-MA50A36V180036120*160自适应,不发热
LD驱动板STXF-LDDC-xxA48V-MA40A48V180048120*160自适应,不发热
LD驱动板STXF-LDDC-xxA60V-MA30A60V180060120*160自适应,不发热
LD驱动板STXF-DDLS-xxA15A24V 5~2454*54快速驱动,有发热
DFB驱动板STXF-SDDC-x-xxA2A2V+TEC 565*85DFB激光器通用驱动

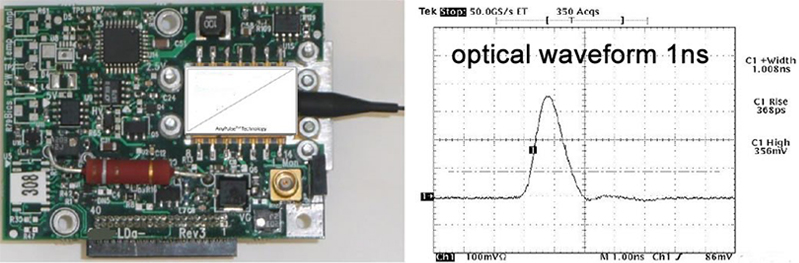

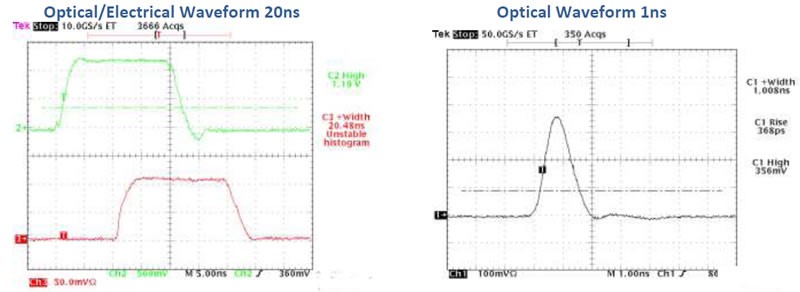

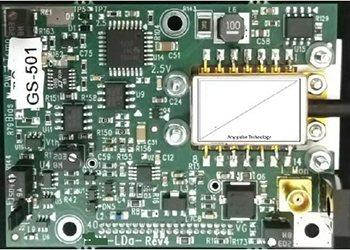

DFB/TO驱动板STXF-SDD-10A0.7A2V 550.8*50.8DFB/TO激光器快速驱动,1-20ns
DFB/TO驱动板STXF-SDD-20A2A2V 550.8*50.8DFB/TO激光器快速驱动,0.3-3ns
DFB/TO温控板STXF-ATC-B13A4.5V 540*40DFB/TO激光器温控板

激光二极管驱动板STXF-LDDH-xxAyyV-M详细资料:

STXF-LDDH 激光二极管驱动板(也可以叫激光电源板,恒流源板),为全新推出的高科技产品,芯片级定制,创新的原理设计。特别适合做高电压低电流的激光二极管的驱动源。由于采用单板设计,特别容易集成到激光类的产品中。它适用于端泵、侧泵、半导体、光纤等各类需要二极管激光泵浦的激光器。完美适用于焊接、打标等各类应用。

半导体激光驱动模块

产品特点:

  • 负载电压,支持额定最高 70V 的 LD

  • 负载电流,最高可达 15A

  • 负载电压自适应

  • 高速,上升沿下降沿<=1ms

  • 高效率,风冷

  • 两路模拟量通道可选(内外控,其中一路为慢速接口,可接模拟量或电位器)

  • 通道切换为高速模拟开关,可以实现调制功能

  • 驱动、控制分别供电

  • 紧凑的设计,易于集成

推荐应用:

  • 端泵侧泵固体DPSS激光器

  • 半导体激光器

  • 光纤激光器

  • CW连续或脉冲应用需要恒流源的产品,例如半导体激光器测试,LED发光二极管测试等

  • 焊接、打标、加热、产品测试等应用

主要技术参数表:

  • 型号:STXF-LDDH-xxAyyV-MV  (xx/yy 由客户根据要求而选定)

  • 负载电流:  15A Max

  • 负载电压:70V Max, 至少比供电电压小 1V

  • 上升/下降时间:<=1ms

  • 电流纹波:<0.1A

  • 电流温漂:<10ppm

  • 效率:>95%

  • 输入驱动电压:       48V/60V/72V 可选

  • 输入控制电压:       12V/15V/24V(可通过板子上 J1 自行选择)

  • 控制板功耗:<=1.5W

  • 电流模拟输入:0-5V 对应 0-最高电流 ,或用户指定

  • 电流反馈输出:0-2.5V 对应 0-最高电流,或用户指定

  • 板子重量:185g

  • 储存温度:-40-+60°

  • 工作温度:-10-+45°

  • 工作湿度:0-95%

  • 外形:130mm*8.5mm,高 35mm(板上 30mm,板厚  1.5mm)

订货型号规定:

STXF-LDDH-xxAyyV-MV

xx: 出厂额定电流,也即最高模拟量输入时对应的电流,可选值:1-15

yy: 供电电压,最高负载电压要比供电至少小 1V, 可选择48/60/72

例如:STXF-LDDH-15A48V-MV

温控板

温控板型号稳定度TEC驱动能力(max.)供电电压(V)尺寸(mm)特点
STXF-TCB-NE0.0110A@24V /12A@12V5-2475*65通用版本,NTC
STXF-TCB-NE-PT1000.0110A@24V /12A@12V5-2475*65PT100版本
STXF-TCB-NE-PT10000.0110A@24V /12A@12V5-2475*65PT1000版本
STXF-TCB-NE-AH0.0118A@24V /24A@12V7-2495*65通用版本,加强功率
STXF-TCB-NE-AH-PT1000.0118A@24V /24A@12V7-2495*65PT100版本
STXF-TCB-NE-AH-PT10000.0118A@24V /24A@12V7-2495*65PT1000版本
STXF-TCB-NC0.0110A@24V /12A@12V5-2460*42NE缩小版
STXF-TCB-NC-PT1000.0110A@24V /12A@12V5-2460*42PT100版本
STXF-TCB-NC-PT10000.0110A@24V /12A@12V5-2460*42PT1000版本
STXF-TCB-NA0.112A@24V /15A@12V5-2460*42NC简化版
STXF-TCB-SV0.014.5V2.5A7-2460*42适用于小TEC
STXF-TCB-SA0.014.5V3A560*42适用于小TEC
STXF-TCB-SS0.014.5V3A540*40SA缩小版
STXF-ATC-B10.0014.4V2.8A540*40模拟PID,快速稳定,DFB/TO器件

备注:NE/NE-AH/NC默认使用10k NTC温度传感器,可选PT100或PT1000,其他型号只支持NTC。

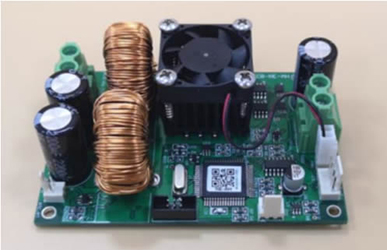

高精度半导体制冷片温度控制板STXF-TCB-NE-AH详细资料:

STXF-TCB-NE-AH 半导体制冷片(也即热电制冷器TEC)温度控制板,内含完整 PID 控制算法,连续输出模式,控温精度可达 0.01 度。支持最常用的 10k NTC 温控传感器, TEC 可以有多重配置,供电为直流供电。本板是 STXF-TCB-NE 的大电流版。适用于大功率高精度控温场合,比如高功率LD。

温控板

特点:

  • PID 控制算法

  • 高精度,0.01 度

  • TEC 电压适用范围极大: 2~24V

  • TEC 电流范围大:额定 18A(供电电压小于等于 12V,电流可到 24A)

  • 双向控制,支持加热制冷

  • TEC 配置灵活

  • 可以通过串口设定及检测温度(ASCII  码协议,支持电脑自带超级终端,人人会用)

  • 有报警、就绪信号输出,及关闭  TEC 信号输入

  • 控制方式:连续电压

应用:

  • 控温元件为 TEC(半导体制冷器、热电制冷器)的温度控制系统

  • 适用于但不限于激光二极管的温控控制

  • 工业、家电等各种领域适用

  • 生物、医疗,PCR 温控等

主要技术参数表:

  • 板子供电电压: 7.5- 27V (推荐  7.5/12/15/24 等标准电压, TEC 额定电压最好等于或稍大于供电电压,如果 TEC 额定电压小于电源电压也可以,设下最大输出比即可)

  • 板子供电电流:由 TEC 工作实际最大功率而定

  • TEC 电压:2V – 24V(依供电电源电压而定)

  • TEC 电流:额定 18A(供电电压小于等于 12V,电流可到 24A)

  • 温控传感器:10k NTC (B 值默认 3950,实际 B 值不限,只影响绝对温度,不影响相对温度,对温控基本无意义), PT100 可选

  • 控温精度:0.01°

  • 设温精度:0.01°

  • NTC 版本温控测量范围:-60 - +170度

  • NTC 版本控制温度范围:-20 - +100度

  • PT100/PT1000 温控测量范围:-60 - +212度

  • PT100/PT1000 控制温度范围:-50 - +200度

  • 默认出厂设定温度:25°,或用户指定

  • 工作环境温度:-40-+45度

  • 储存环境温度:-40-+60度

  • 工作环境湿度:0-95%

  • 外形:65mm*95mm 高度:35mm

订货信息:

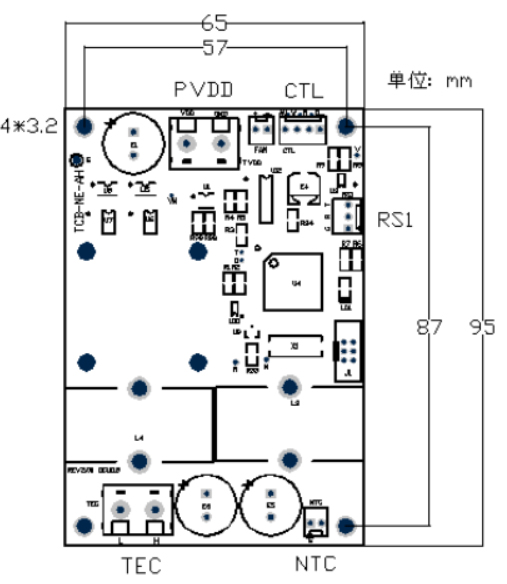

  • 产品名称:温控板(尺寸图)

  • 产品型号:STXF-TCB-NE-AH/-X

  • -X: 可选 PT100 或 PT1000 探头,省略-X 则表示默认支持 NTC 探头

  • 例如:TXF-TCB-NE-AH,TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

控制方式:

本板使用串口通信来修改和监测信息。具体有以下三种控制方式:

  • 本司专用温控显示屏 STXF-DISP-TCB(把温控板的串口连到显示屏)

  • 本司专用 PC 软件  STXF-TCBMate (把温控板的串口连到电脑)

  • 直接用串口发命令控制(使用单片机,或 PC)

与温控板配套关联产品及配件:

名称规格型号供电电压(V)特点
温控显示板STXF-DISP-TCB5,7-24支持STXF-TCB系列温控板
温控显示板STXF-DISP-TCB-P5,7-24支持STXF-TCB系列温控板,带金属面板
温控显示板STXF-CDM-TCB5支持STXF-TCB系列温控板
温控显示板STXF-CDM-TCB-P5支持STXF-TCB系列温控板,带金属面板
TCB通信线STXF-TCB-RS232 支持STXF-TCB系列温控板
RS232转RS485转换器STXF-UT-2201 宇泰(UTEK)
串口集线板RS232-NODE RS232 HUB
USB转串口线UTR-01

STXF-DISP-TCB(DW)温控显示板详细资料:

STXF-DISP-TCB(DW)温控显示板支持 STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA 等温控板。通过温控显示板可以设定温度值和各个相关参数,可以直观看到当然的温控信息。温控显示板既可以当作温控板的设定工具,也可以直接安装在面板上作为温控板的监控界面。

温控显示板

特点:

  • 可以方便安装在客户的设备面板上

  • 支持STXF- TCB 全系列温控板

  • 支持各种参数的设定

  • 支持温度曲线显示

  • 具有 7-28V 电源输入口,和 5V 电源输入/输出口,通过其中一个供电即可

订货信息:

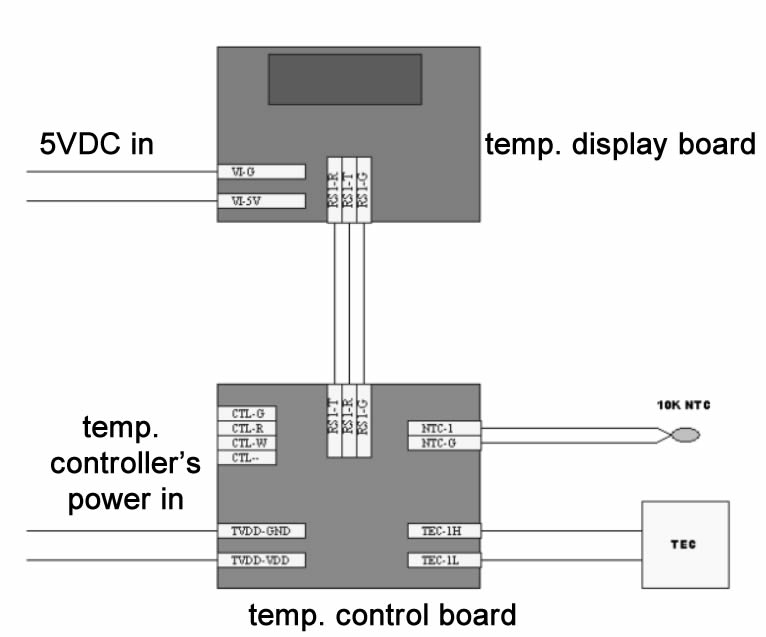

产品名称:温控显示板 (机械尺寸,电气连接图)

产品型号:STXF-DISP-TCB/-P(DW), -P: 有-P 尾缀表示带黑色面板。无面板则直接省略。

例如:STXF-DISP-TCB(DW),STXF-DISP-TCB-P(DW)

STJ系列半导体激光电源

连续半导体激光电源(智能模块)

本系列连续半导体激光电源,具有安装尺寸小、模块化的特点,是专门为各类连续(CW)半导体激光器件的驱动电源而设计,也称为连续激光二极管阵列驱动源。采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,以及低功耗线性调制技术(具有极低的纹波),具有优良的电压、电流输出特性,开/关机时输出无过冲、反冲、浪涌现象,输出噪声极小,并带有完善的多重保护功能,对半导体激光器件具有可靠的保护作用。电流参数的调节及控制具有本机、计算机两种方式选择(由软件设置)。另外,电源带有一个报警控制信号输入(如水压报警等,用于停机保护)。电源采用16位"8字型"数码管显示,简易菜单模式显示,薄膜按键,并具有友好的人机界面和故障诊断功能。整机配置完善、性能稳定、功能强大、性价比高,在国内外同类产品中属先进。非常适合各类激光设备厂家、大学研究院配套使用。若选配我公司的半导体制冷电源(TEC制冷电源)(带有完美的PID控制软件,智能无级控温,既可加热又可制冷),作为半导体激光器件的恒温冷却系统,将可获得更好的激光性能和更小的设备体积。

连续半导体激光电源 连续半导体激光电源

产品特点

  • 输出电压自适应负载,实时显示实际电压;

  • 输出电流0-300A可调,连续(CW)输出,实时显示设置电流、实际电流和输出电功率;

  • 可具有脉冲功能(≤10Hz,该功能需定制);

  • 电流上升时间≥200ms,电流下降时间≥200ms;

  • 输出电流具有本机、计算机两种控制方式;

  • 电源启停具有本机、计算机两种控制方式;

  • 具有报警控制信号输入(如水压报警等,用于停机保护);

  • 具有过流、过热等保护;

  • 高稳定,高抗干扰,低噪声;

  • 采用16位"8字型"数码管显示,每4位分别显示设置电流、实际电流、实际电压和输出电功率。简易菜单/模式显示,薄膜按键;

  • RS232串行通信接口和通信协议(可选);

  • 具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出提示信息和故障号提示);

  • 若选配本公司的半导体制冷电源(TEC制冷电源)(带有完美的PID控制软件,智能无级控温,既可加热又可制冷),作为半导体激光器件的冷却系统,将可获得更好的激光性能和更小的设备体积;

  • 接受定制。

型号STJ-CW0330
STJ-CW0340
STJ-CW0350
STJ-CW0360
STJ-CW0375
STJ-CW03100
STJ-CW03150
STJ-CW03300
STJ-CW0630
STJ-CW0640
STJ-CW0660
STJ-CW0680
STJ-CW06100
STJ-CW06125
STJ-CW06250
STJ-CW1225
STJ-CW1235
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%220±15%220±15%
输出电压(V)3V(自适应)3V(自适应)3V(自适应)6V(自适应)6V(自适应)6V(自适应)12V(自适应)
输出电流(A)0-30A
0-40A
0-50A
0-60A
0-75A
0-100A
0-150A
0-300A
0-30A
0-40A
0-60A
0-80A
0-100A
0-125A
0-250A
0-25A
0-35A
电压噪声(Vp-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
电流噪声(Ap-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
稳定度(%)≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1
工作方式(CW/QCW)连续CW连续CW连续CW连续CW连续CW连续CW连续CW
面板显示(LCD/LED)数码管数码管数码管数码管数码管数码管数码管
工作环境温度(℃)-20~+50-20~+50-20~+50-20~+50-20~+50-20~+50-20~+50
工作环境湿度(%)≤90≤90≤90≤90≤90≤90≤90
型号STJ-CW1250
STJ-CW1280
STJ-CW12125
STJ-CW1520
STJ-CW1530
STJ-CW1540
STJ-CW1565
STJ-CW15100
STJ-CW2425
STJ-CW2430
STJ-CW2440
STJ-CW2460
STJ-CW3020
STJ-CW3032
STJ-CW3050
STJ-CW5012
STJ-CW5020
STJ-CW5030
STJ-CW6010
STJ-CW6016
STJ-CW6025
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%220±15%220±15%
输出电压(V)12V
(自适应)
15V
(自适应)
15V
(自适应)
24V
(自适应)
30V
(自适应)
50V
(自适应)
60V
(自适应)
输出电流(A)0-50A
0-80A
0-125A
0-20A
0-30A
0-40A
0-65A
0-100A
0-25A
0-30A
0-40A
0-60A
0-20A
0-32A
0-50A
0-12A
0-20A
0-30A
0-10A
0-16A
0-25A
电压噪声(Vp-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
电流噪声(Ap-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
稳定度(%)≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1
工作方式(CW/QCW)连续
CW
连续
CW
连续
CW
连续
CW
连续
CW
连续
CW
连续
CW
面板显示(LCD/LED)数码管数码管数码管数码管数码管数码管数码管
工作环境温度(℃)-20~+50-20~+50-20~+50-20~+50-20~+50-20~+50-20~+50
工作环境湿度(%)≤90≤90≤90≤90≤90≤90≤90
  • 注1:若产品需采用110VAC电网供电,请在订货时通知本公司;

  • 注2:2种机箱供选择:W×L×H=170×320×75mm(M1型);W×L×H=220×320×75mm(M2型);

  • 注3:表中所列数据为常规电源的参数,本公司可根据客户需求定制电源产品。

连续半导体激光电源(大功率)

本系列连续半导体激光电源,采用标准2U或3U标准机箱,输出功率较大(300-3000W),是专门为各类大功率连续(CW)半导体激光器件的驱动电源而设计,也称为连续激光二极管阵列驱动源。采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,具有优良的电压、电流输出特性,开/关机时输出无过冲、反冲、浪涌现象,输出噪声极小,并带有完善的多重保护功能,对半导体激光器件具有可靠的保护作用。电流参数的调节及控制具有本机、计算机两种方式选择(由软件设置)。另外,电源带有一个报警控制信号输入(如水压报警等,用于停机保护)。电源采用16位"8字型"数码管显示,简易菜单模式显示,薄膜按键,并具有友好的人机界面和故障诊断功能。整机配置完善、性能稳定、功能强大、性价比高,非常适合各类激光设备厂家、公司的整机配套使用。

连续半导体激光电源 连续半导体激光电源

产品特点

  • 输出电压自适应负载,实时显示实际电压;

  • 输出电流0-300A可调,连续(CW)输出,实时显示设置电流、实际电流和输出电功率;

  • 可具有脉冲功能(≤10Hz,需另行定制);

  • 电流上升时间≥200ms,电流下降时间≥200ms;

  • 输出电流具有本机、计算机两种控制方式;

  • 电源启停具有本机、计算机两种控制方式;

  • 具有报警控制信号输入(如水压报警等,用于停机保护);

  • 具有过流、过热等保护;

  • 高稳定,高抗干扰,低噪声;

  • 采用16位"8字型"数码管显示,每4位分别显示设置电流、实际电流、实际电压和输出电功率。简易菜单/模式显示,薄膜按键;

  • RS232串行通信接口和通信协议(可选);

  • 具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出提示信息和故障号提示);

  • 接受定制。

型号STJ-CW03100
STJ-CW03150
STJ-CW03300
STJ-CW0685
STJ-CW06125
STJ-CW06250
STJ-CW10100
STJ-CW10125
STJ-CW10150
STJ-CW10300
STJ-CW1285
STJ-CW12125
STJ-CW12250
STJ-CW2450
STJ-CW2480
STJ-CW24125
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%
输出电压(V)3V(自适应)6V(自适应)10V(自适应)12V(自适应)24V(自适应)
输出电流(A)0-100A
0-150A
0-300A
0-85A
0-125A
0-250A
0-100A
0-125A
0-150A
0-300A
0-85A
0-125A
0-250A
0-50A
0-80A
0-125A
电压噪声(Vp-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
电流噪声(Ap-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
稳定度(%)≤0.1≤0.1≤0.1≤0.1≤0.1
工作方式(CW/QCW)连续CW连续CW连续CW连续CW连续CW
面板显示(LCD/LED)数码管数码管数码管数码管数码管
工作环境温度(℃)-20~+50-20~+50-20~+50-20~+50-20~+50
工作环境湿度(%)≤90≤90≤90≤90≤90
型号STJ-CW3040
STJ-CW3065
STJ-CW30100
STJ-CW5025
STJ-CW5040
STJ-CW5060
STJ-CW6020
STJ-CW6032
STJ-CW6050
STJ-CW10012
STJ-CW10020
STJ-CW10030
STJ-CW12010
STJ-CW12016
STJ-CW12025
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%
输出电压(V)30V(自适应)50V(自适应)60V(自适应)100V(自适应)120V(自适应)
输出电流(A)0-40A
0-65A
0-100A
0-25A
0-40A
0-60A
0-20A
0-32A
0-50A
0-12A
0-20A
0-30A
0-10A
0-16A
0-25A
电压噪声(Vp-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
电流噪声(Ap-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
稳定度(%)≤0.1≤0.1≤0.1≤0.1≤0.1
工作方式(CW/QCW)连续CW连续CW连续CW连续CW连续CW
面板显示(LCD/LED)数码管数码管数码管数码管数码管
工作环境温度(℃)-20~+50-20~+50-20~+50-20~+50-20~+50
工作环境湿度(%)≤90≤90≤90≤90≤90
  • 注1:若产品需采用110VAC电网供电,请在订货时通知本公司.

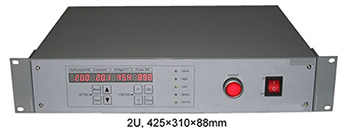

  • 注2:2种机箱供选择:W×L×H=425×310×88mm(2U型);W×L×H=425×380×132mm(3U型);

  • 注3:表中所列数据为常规电源的参数,本公司可根据客户需求定制电源产品。

连续半导体激光电源(带两路TEC制冷)

本系列的连续半导体激光电源,带有两路TEC制冷电源(带有完美的PID控制软件,智能无级控温,既可加热又可制冷,适宜激光器件和晶体等温度控制),是专门为各类中小功率连续(CW)半导体激光器件的驱动电源而设计,也称为连续激光二极管阵列驱动源。采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,以及低功耗线性调制技术(具有极低的纹波),具有优良的电压、电流输出特性,开/关机时输出无过冲、反冲、浪涌现象,输出噪声极小,并带有完善的多重保护功能,对半导体激光器件具有可靠的保护作用。电流参数的调节及控制具有本机、计算机两种方式选择(由软件设置)。另外,电源带有一个报警控制信号输入(如水压报警等,用于停机保护)。电源采用32位"8字型"数码管显示,简易菜单模式显示,薄膜按键,并具有友好的人机界面和故障诊断功能。整机配置完善、性能稳定、功能强大、性价比高,非常适合各类激光设备厂家、公司的整机配套使用。

连续半导体激光电源

产品特点

  • 带两路TEC制冷电源,实时显示设置温度和实际温度;

  • 输出电压自适应负载,并实时显示实际电压;

  • 输出电流0-100A可调,连续(CW)输出,实时显示设置电流、实际电流和输出电功率;

  • 可具有脉冲功能(≤10Hz,需另行定制);

  • 电流上升时间≥200ms,电流下降时间≥200ms;

  • 输出电流具有本机、计算机两种控制方式;

  • 电源启停具有本机、计算机两种控制方式;

  • 具有报警控制信号输入(如水压报警等,用于停机保护);

  • 具有过流、过热等保护;

  • 高稳定,高抗干扰,低噪声;

  • 采用32位"8字型"数码管显示,简易菜单/模式显示,薄膜按键。每4位分别显示设置电流、实际电流、实际电压和输出电功率、以及2路TEC制冷的设置温度和实际温度;

  • RS232串行通信接口和通信协议(可选);

  • 具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出提示信息和故障号提示);

  • 接受定制。

型号STJ-CW0330STJ-CW0340STJ-CW0350STJ-CW0360STJ-CW0375STJ-CW03100
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%220±15%
输出电压(V)3V(自适应)3V(自适应)3V(自适应)3V(自适应)3V(自适应)3V(自适应)
输出电流(A)0-30A0-40A0-50A0-60A0-75A0-100A
电压噪声(Vp-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
电流噪声(Ap-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
稳定度(%)≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1
工作方式(CW/QCW)连续CW连续CW连续CW连续CW连续CW连续CW
面板显示(LCD/LED)数码管数码管数码管数码管数码管数码管
工作环境温度(℃)-20~+50-20~+50-20~+50-20~+50-20~+50-20~+50
工作环境湿度(%)≤90≤90≤90≤90≤90≤90
  • 注1:若产品需采用110VAC电网供电,请在订货时通知本公司;

  • 注2:机箱尺寸:W×L×H=425×380×132mm(3U型);

  • 注3:表中所列数据为常规电源的参数,本公司可根据客户需求定制电源产品。

准连续半导体激光电源

本系列准连续半导体激光电源是专门为各类准连续(QCW)半导体激光器件的驱动电源而设计,也称为准连续激光二极管阵列驱动源。采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,以及低功耗线性脉冲调制技术,具有优良的电压、电流输出特性,输出脉冲电流波形接近理想矩形;无过冲、反冲、浪涌现象;上升沿、下降沿特性好,开关机干扰、输出噪声极小,并带有完善的多重保护功能,对半导体激光器件具有可靠的保护作用。脉冲参数的调节及控制具有本机、计算机两种方式选择(由软件设置)。另外,电源带有一个可调的延迟同步信号输出(可用于多机同步工作或调Q工作等);带有一个可清零的脉冲计数器PC,其计数达4亿次以上(用于对输出脉冲计数);带有一个报警控制信号输入(如水压报警等,用于停机保护)。电源采用240*128点阵图形液晶或16位"8字型"数码管显示,简易菜单模式显示,薄膜按键,并具有友好的人机界面和故障诊断功能。整机配置完善、性能稳定、功能强大、性价比高,在国内外同类产品中属先进。非常适合各类激光设备厂家、公司的整机配套使用。若选配本公司的半导体制冷电源(TEC制冷电源)(带有完美的PID控制软件,智能无级控温,既可加热又可制冷),作为半导体激光器件的恒温冷却系统,将可获得更好的激光性能和更小的设备体积。该半导体制冷电源可独立设置温度参数,也可由准连续半导体激光电源的液晶屏界面统一设置、管理温度参数(需用一根串行线至激光电源).

准连续半导体激光电源

产品特点

  • 输出脉冲电流波形接近理想矩形;

  • 输出电压自适应负载,最大50V;

  • 脉冲电流0-150A(max)可调,准连续(QCW)输出;

  • 脉冲频率1-2000Hz可调。最大5kHz(在占空比=50%时,需定制);

  • 脉冲宽度20-500us可调。(注:脉宽大于1000us以上需定制);

  • 脉冲占空比0-25%(max)可调。(注:占空比大于25%以上需定制);

  • 脉冲电流具有本机、计算机两种控制方式(软件选择);

  • 脉冲频率具有本机、计算机两种控制方式(软件选择);

  • 脉冲宽度具有本机、计算机两种控制方式(软件选择);

  • 电源启停具有本机、计算机两种控制方式(软件选择);

  • 具有一个可清零的脉冲计数器PC,计数达4亿次以上,用于对输出脉冲计数(仅限Y1、Y2型);

  • 可高速、逐个地快速调整每个脉冲电流值;

  • 具有一个延迟同步信号输出,0-6000us延迟,调节步长为1us;

  • 具有一个报警控制信号输入(如水压报警等,用于停机保护);

  • 具有过流、过热、过脉宽、过频率等保护;

  • 高稳定,高抗干扰,低噪声;

  • 采用240*128点阵图形液晶或16位"8字型"数码管显示,简易菜单/模式显示,薄膜按键;

  • 具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出提示信息和故障号提示);

  • 若选配本公司的半导体制冷电源(TEC制冷电源)(带有完美的PID控制软件,智能无级控温,既可加热又可制冷),作为半导体激光器件的冷却系统,将可获得更好的激光性能和更小的设备体积;

  • 接受定制。

型号STJ-QCW
 03100
STJ-QCW
 03120
STJ-QCW
 03150
STJ-QCW
 06100
STJ-QCW
 06120
STJ-QCW
 06150
STJ-QCW
 12100
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%220±15%220±15%
输出电压(V)3V(自适应)3V(自适应)3V(自适应)6V(自适应)6V(自适应)6V(自适应)12V(自适应)
输出电流(A)0-100A0-120A0-150A0-100A0-120A0-1500-100A
频率(Hz)1-20001-20001-20001-20001-20001-20001-2000
脉宽(US)20-50020-50020-50020-50020-50020-50020-500
占空比(%)≤25≤25≤25≤25≤25≤25≤25
平均输出电功率≤75W≤90W≤110W≤150W≤180W≤225W≤300W
上升/下降时间(US)≤20/15≤20/15≤20/15≤20/15≤20/15≤20/15≤20/15
同步信号(US)0-10000-10000-10000-10000-10000-10000-1000
电压噪声(Vp-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
电流噪声(Ap-p)≤50mA≤60mA≤70mA≤50mA≤60mA≤70mA≤50mA
稳定度(%)≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1
工作方式(CW/QCW)准连续QCW准连续QCW准连续QCW准连续QCW准连续QCW准连续QCW准连续QCW
面板显示(LCD/LED)液晶/数码管液晶/数码管液晶/数码管液晶/数码管液晶/数码管液晶/数码管液晶/数码管
工作环境温度(℃)-20~+50-20~+50-20~+50-20~+50-20~+50-20~+50-20~+50
工作环境湿度(%)≤90≤90≤90≤90≤90≤90≤90
型号STJ-QCW
 12150
STJ-QCW
 24100
STJ-QCW
 24150
STJ-QCW
 30100
STJ-QCW
 30150
STJ-QCW
 50100
STJ-QCW
 50150
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%220±15%220±15%
输出电压(V)12V(自适应)24V(自适应)24V(自适应)30V(自适应)30V(自适应)50V(自适应)50V(自适应)
输出电流(A)0-150A0-100A0-150A0-100A0-150A0-100A0-150A
频率(Hz)1-16001-12001-8001-10001-7001-7001-500
脉宽(US)20-50020-50020-50020-50020-50020-50020-500
占空比(%)≤16≤12≤8≤10≤7≤7≤5
平均输出电功率≤290W≤290W≤290W≤300W≤315W≤350W≤375W
上升/下降时间(US)≤20/15≤20/15≤20/15≤20/15≤20/15≤25/20≤25/20
同步信号(US)0-10000-10000-10000-10000-10000-10000-1000
电压噪声(Vp-p)≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%≤0.1%
电流噪声(Ap-p)≤70mA≤60mA≤70mA≤60mA≤70mA≤70mA≤50mA
稳定度(%)≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1
工作方式(CW/QCW)准连续QCW准连续QCW准连续QCW准连续QCW准连续QCW准连续QCW准连续QCW
面板显示(LCD/LED)液晶/数码管液晶/数码管液晶/数码管液晶/数码管液晶/数码管液晶/数码管液晶/数码管
工作环境温度(℃)-20~+50-20~+50-20~+50-20~+50-20~+50-20~+50-20~+50
工作环境湿度(%)£90£90£90£90£90£90£90
  • 注1:若产品需采用110VAC电网供电,请在订货时通知本公司;

  • 注2:4种机箱供选择:W×L×H=304×295×88mm (Y1型,S1型);W×L×H=425×310×88mm (Y2型,S2型);

  • 注3:表中所列数据为常规电源的参数,本公司可根据客户需求定制电源产品;

  • 注4:根据客户需求,本电源可带有可调的预电流(也称预热电流、维持电流、基值电流)。

半导体制冷电源(TEC制冷电源)

本系列半导体制冷电源,也称为TEC制冷电源、热电制冷电源等,是专门为驱动半导体制冷片(热电制冷片,TEC)而设计的高性能温度控制系统(风冷),具有高精度和高稳定度。输出负载为半导体制冷片(热电制冷片,TEC)。半导体制冷是利用帕尔帖效应原理工作的,具有高精度、长寿命、体积小、无噪声、无磨损、无振动、无污染、既可制冷又可加热等优点,是真正的绿色产品。本系列TEC制冷电源带有完美的PID控制软件,智能无级控温,既可制冷又可加热。RS232/485串行通信接口和通信协议。它供给 1-2 路的半导体制冷控制输出,可用于控制激光器件、医疗器件、半导体器件、红外探测器、光电倍增管、或其它任何需要温度控制的地方。该产品采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,以及PWM调制、双向电源、PID调节技术,具有优良的电压、电流输出特性,开关机时无过冲、反冲、浪涌现象,并带有过流、过温、欠温等保护电路,以及一组常开/常闭的温度报警信号输出。采用8位/16位的"8字型"数码管显示,薄膜按键,并具有友好的人机界面和故障诊断功能(故障号输出)。整机配置完善、性能稳定、性价比高,在国内外同类产品中处于先进地位。非常适合对温控精度和稳定度要求较高的各类厂家、公司、大学、科研机构、个人等使用。为了获到最好的精度、线性度、稳定度等,本产品采用标准PT1000温度传感器(铂电阻)作为温度采样元件。

半导体制冷电源(TEC制冷电源)

产品特点

  • 智能无级调温,双向温度控制(既可制冷又可加热);

  • 温度控制精度为±0.1度;

  • 工作温度可任意设置(常规在0℃~+80℃之间调节,其它范围可定制);

  • 工作温度超过上限/下限时报警;

  • 用户可以修改温度PID反馈参数(但通常采用系统默认的PID参数即可,或自校准的PID参数);

  • 三种恒温模式选择:①标准冷热恒温(默认),②制冷式恒温,③制热式恒温;

  • 可自动校准温度系统回路的PID参数;

  • RS232/485串行通信接口和通信协议(可选);

  • 具有一组常开/常闭的温度报警信号输出;

  • 具有一个温度准备好信号输出;

  • 具有过流、过热等保护;

  • 具有硬件过温、欠温等保护电路;

  • 高稳定,高抗干扰,完全消除温度采样通道中的50/60Hz工频干扰;

  • 采用8/16位"8字型"数码管显示,薄膜按键;

  • 具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出故障号提示);

  • 接受定制。

型号STJ-JT0605STJ-JT0610STJ-JT0615STJ-JT0620STJ-JT1205STJ-JT1210
温度调节范围(℃)0~80
 (或定制)
0~80
 (或定制)
0~80
 (或定制)
0~80
 (或定制)
0~80
 (或定制)
0~80
 (或定制)
温度控制精度(℃)±0.1±0.1±0.1±0.1±0.1±0.1
温度的稳定度(℃)≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1
调整周期(s)0.10.10.10.10.10.1
输入电压(VAC)12VDC
 (220V±15%)
12VDC
 (220V±15%)
12VDC
 (220V±15%)
12VDC
 (220V±15%)
12VDC
 (220V±15%)
12VDC
 (220V±15%)
输出电压(V)0-60-60-60-60-120-12
输出电流(A)0-50-100-150-200-050-10
电压噪声(Vp-p)≤0.5%≤0.5%≤0.5%≤0.5%≤0.5%≤0.5%
电流噪声(Ap-p)≤10mA≤20mA≤30mA≤40mA≤10mA≤20mA
稳定度(%)≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1
面板显示(LCD/LED)数码管数码管数码管数码管数码管数码管
环境温度(℃)-20~+40-20~+40-20~+40-20~+40-20~+50-20~+40
工作环境湿度(%)≤90≤90≤90≤90≤90≤90
型号STJ-JT1215STJ-JT1220STJ-JT2405STJ-JT2410STJ-JT3606STJ-JT4805
温度调节
 范围(℃)
0~80
 (或定制)
0~80
 (或定制)
0~80
 (或定制)
0~80
 (或定制)
0~80
 (或定制)
0~80
 (或定制)
温度控制
 精度(℃)
±0.1±0.1±0.1±0.1±0.1±0.1
温度的稳
 定度(℃)
≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1
调整周期(s)0.10.10.10.10.10.1
输入电压
 (VAC)
12VDC
 (220V±15%)
12VDC
 (220V±15%)
24VDC
 (220V±15%)
24VDC
 (220V±15%)
36VDC
 (220V±15%)
48VDC
 (220V±15%)
输出电压(V)0-120-120-240-240-360-48
输出电流(A)0-150-200-050-100-60-5
电压噪声
 (Vp-p)
≤0.5%≤0.5%≤0.5%≤0.5%≤0.5%≤0.5%
电流噪声(Ap-p)≤30mA≤40mA≤15mA≤30mA≤15mA≤20mA
稳定度(%)≤0.1≤0.1≤0.1≤0.1≤0.1≤0.1
面板显示(LCD/LED)数码管数码管数码管数码管数码管数码管
环境温度(℃)-20~+40-20~+40-20~+40-20~+40-20~+40-20~+40
工作环境湿度(%)≤90≤90≤90≤90≤90≤90
  • 注1:若产品需采用48VDC供电或110VAC电网供电,请在订货时通知本公司;

  • 注2:机箱:W×L×H=215×115×50 mm (模块型,12~36VDC供电);

  • 注3:表中所列数据为常规参数,本公司可根据客户需求定制产品。

半导体制冷片及温度传感器

半导体制冷片及温度传感器

半导体制冷模块

该系列半导体制冷模块是为制冷量的最大化而设计的。由于采用了高密度的半导体器件排列方式,从而使其在相同的基板尺寸下获得更大的制冷功率和效率。这种高制冷密度的特性可以使热交换器实现小型化,并且更为有效。

型号Imax
 (A)
Vmax
 (V)
Tmax
 (℃)
Qcmax
 (W)
W1L1L2H
STJ-9500/241/060B6.033.17210855.055.04.16
STJ-9500/241/085B8.533.17215355.055.03.94
STJ-9500/391/085B8.553.87224855.055.03.35
STJ-9500/199/100B10.027.47214840.040.03.35
STJ-9500/241/100B10.033.17218055.055.03.64
STJ-9500/337/100B10.046.47225255.055.03.35
STJ-9500/127/120B12.017.57211439.739.73.45
STJ-9505/127/150B15.017.57214240.040.03.45
STJ-9500/131/150B15.018.07214730.060.03.45
STJ-9501/242/160B16.033.37228955.055.058.03.45
STJ-9506/031/600B60.04.37213955.055.04.85

PT1000温度传感器

PT1000温度传感器

金属铂(Pt)的电阻值随温度变化而变化,并且具有很好的重现性和稳定性,利用铂的此种物理特性制成的传感器称为铂电阻温度传感器,通常使用的铂电阻PT1000温度传感器0℃时阻值为1000Ω,100℃时阻值为1385.1Ω,电阻变化率为3.851Ω/℃。铂电阻温度传感器精度高,稳定性好,应用温度范围广,是中低温区(-200~650℃)最常用的一种温度检测器,不仅广泛应用于工业测温,而且被制成各种标准温度计(涵盖国家和世界基准温度)供计量和校准使用。铂电阻Pt1000传感器有良好的长期稳定性,典型实验数据为:在400℃时持续300小时,0℃时的最大温度漂移为0.02℃。

型号0℃时标准电阻值R100℃时标准电阻值R
PT100100.00 Ω138.51 Ω
PT10001000.0 Ω1385.1 Ω

LDDQ系列半导体激光电源

本公司设计和生产的LDDQ系列半导体激光电源是连续可调恒流电源,采用了国际先进的半导体激光电源方案,选用优质元器件生产。具有输出噪声小、恒流特性好、电流稳定、抗干扰能力强等优点,并具有防过冲、反冲和反浪涌的稳压、恒流双重保护电路,保证激光器的稳定工作和使用寿命。电源通过RS232串口显示电源工作的各个参数及其工作状态,具备过压、过流、水温和水压报警功能,是半导体端泵激光器的理想电源。可以完美匹配恩耐、QPC、北京凯普林激光模块,是端泵激光器、侧泵激光器、光纤激光器和半导体激光器理想的驱动电源。

主要特点

  • 2路TEC驱动制冷可用于半导体激光器温控,2路TEC制冷精控倍频晶体温度。

  • 日本进口高精度高灵敏度NTC,全数字PID控制,5-40℃精准控温。

  • 倍频晶体温控精度高达0.01℃,半导体激光器温控精度高达0.1℃。

  • 2路半导体激光器驱动电源,每路输出最大9A@0-28V,效率>85%,电流纹波<10mA,电压纹波<15mV。含电压钳位,带过压过流保护。含欠压保护,过流熔断保护。

  • 内置PWM,频率1000Hz-300000Hz 可调,步进1000Hz。脉宽100ns~30us可调,用于Q驱动。

  • 支持指示光功能。

  • 激光内控/外控可任意切换。

  • 激光器温度异常报警。

主要应用

  • 端泵激光器泵浦电源

  • 半导体激光电源

  • 绿光打标机电源

  • 紫外打标机电源

  • 恒流源

  • TEC温度控制

系统简介

4路温控输出Temp1双向12V/10A控温,精度±0.1℃,用于控制半导体激光器温度
Temp2双向12V/10A 控温,精度±0.1℃,用于控制第二路半导体激光器温度或者控制激光晶体温度
Temp3双向5V/3A控温,精度±0.01℃,用于控制倍频晶体温度
Temp4双向5V/3A 控温,精度±0.01℃,用于控制倍频晶体温度
2路半导体激光器驱动输出两路各输出最大9A@0-28V,效率>85%。电流纹波<10mA,电压纹波<15mV。
含电压钳位,带过压过流保护,支持过热保护。
含欠压保护,过流熔断保护。
支持外部使能控制,外部电流控制。
声光控制信号内置PWM,频率1000Hz-300000Hz,步进1000Hz;
脉宽100ns~30us可调;激光内控/外控可任意切换;
支持Q驱报警检测;温度异常报警。
接口功能RS232串口
选配件声光Q驱动器(41MHz、80MHz可选)

产品技术参数

型号LDDQ1009LDDQ1509LDDQ2009LDDQ2409LDDQ2809
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%
制冷路数可选1~4可选1~4可选1~4可选1~4可选1~4
控温精度倍频晶体温控精度0.01℃,半导体激光器温控精度0.1℃
控温范围5℃~40℃
温度传感器NTC(10K@25℃)
第一路最大输出电流/电压10V9A15V9A20V9A24V9A28V9A
第二路最大输出电流/电压10V9A15V9A20V9A24V9A28V9A
PWM频率1~300KHz1~300KHz1~300KHz1~300KHz1~300KHz
电源通讯接口RS232
外形尺寸W×L×H=483×308×88mm
毛重5kg

说明

  • 对于端泵激光器,根据泵浦源个数选用半导体驱动路数以及相应的半导体制冷路数。

  • 对于基频1064nm激光器,不需要晶体温控组件;对于二倍频532nm激光器,只需选用TEMP3一路晶体温控;对于三倍频355nm激光器,需选用TEMP3和TEMP4两路晶体温控。

  • 默认配置是一路半导体激光驱动、一路半导体激光器温控TEMP1,其它均为选配。

  • 该电源一般用于端泵激光器,水冷比风冷效果更好,环境温度适应面更宽。

LDDY系列半导体激光电源

本公司设计的LDDY系列半导体激光电源是在参考了国内外知名激光公司产品的基础上,运用最新的电子技术,进行全面的优化设计,产品简洁可靠,可配置,功能全面,是端泵类激光器、光纤激光器和半导体激光器理想的驱动电源。

该电源采用模块化设计,配备LD驱动模块、TEC 温控模块以及 Q 驱模块,即可构成端泵激光器完整的电源控制系统。支持红外、绿光、紫外、单端双端、风冷水冷等不同配置,根据需要选用不同的模块即可。

主要特点

  • 支持红外、绿光、紫外激光器

  • 支持 DILAS/COHERENT大电流 半导体激光器,单端双端泵浦,输出最高 5V 60A驱动半导体激光器

  • 支持 NLIGHT/BWT/天成等小电流高电压型 半导体激光器,输出最高 32V 15A驱动半导体激光器

  • 支持风冷、水冷(默认水冷)

  • 可以配置0-4路温控,用于半导体激光器和倍频晶体的温度控制

  • 各种参数可调(有特权模式,用户模式调节有限制)

  • 各种参数(电流,Gate打标信号,激光频率信号)内控或外控,任意选择

  • 内控有首脉冲压缩,外控时即支持 Q/FPS模式,也支持 GATE/FREQ模式

  • 紫外专用首脉冲压缩方式

  • 快捷键调电流

  • 有 INTERLOCK,就绪、报警信号等

  • 液晶屏和按键集成到2U机箱面板,操作方便

  • 既支持RS232接口控制,也可以电源机箱面板操作与控制,还可以打标软件控制

主要应用

  • 端泵激光器

  • 侧泵激光器

  • 光纤激光器

  • TEC温度控制

  • 恒流源

系统简介

4路制冷系统日本进口高精度高灵敏度NTC,温控稳定度最高±0.01℃ ,支持TEC双向控制,可加热可制冷
Temp1双向12V/10A控温,精度±0.01℃,用于控制半导体激光器温度
Temp2双向12V/10A 控温,精度±0.01℃,用于控制半导体激光器温度
Temp3双向5V/3A控温,精度±0.01℃,用于控制倍频晶体温度
Temp4双向5V/3A 控温,精度±0.01℃,用于控制倍频晶体温度
半导体激光模块驱动器双路输出最高电压5V、输出电流0-60A可调,或输出最高电压32V、输出电流0-16A可调,用于驱动半导体激光器。
效率>85%,电流纹波<10mA, 电压纹波<15mV。
含电压钳位,带过压过流保护,支持过热保护。
含欠压保护,过流熔断保护。
支持外部使能控制,外部电流控制。
声光控制信号内置PWM,频率1000Hz-300000Hz,步进1000Hz;
占空比脉宽100ns~30us可调;
激光内控/外控,可任意切换;
温度异常报警。
可选件声光Q驱动器(射频频率41MHz, 80MHz可选),RS232控制

常用产品技术参数

型号LDDY1015LDDY1515LDDY2415LDDY2815LDDY3215
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%
制冷路数可选1~4可选1~4可选1~4可选1~4可选1~4
控温精度±0.01℃可选
控温范围5℃~50℃
温度传感器NTC(10K@25℃)
第一路最大输出电流/电压15A/10V15A/15V15A/24V15A/28V15A/32V
第二路最大输出电流/电压15A/10V15A/15V15A/24V15A/28V15A/32V
PWM频率1~500KHz1~500KHz1~500KHz1~500KHz1~500KHz
外形尺寸W×L×H=483×308×88mm
毛重2kg

注:以上产品适用于 NLIGHT/北京凯普林/天成等小电流高电压型 半导体激光器选用。

型号LDDY0515LDDY0530LDDY0540LDDY0550LDDY0560
输入电压(VAC)220±15%220±15%220±15%220±15%220±15%
制冷路数可选1~4可选1~4可选1~4可选1~4可选1~4
控温精度±0.01℃可选
控温范围5℃~50℃
温度传感器NTC(10K@25℃)
第一路最大输出电流/电压15A/5V30A/5V40A/5V50A/5V60A/5V
第二路最大输出电流/电压15A/5V30A/5V40A/5V50A/5V60A/5V
PWM频率1~500KHz1~500KHz1~500KHz1~500KHz1~500KHz
外形尺寸W×L×H=483×308×88mm
毛重2kg

说明

  1. 对于端泵激光器,根据泵浦源个数选用半导体驱动路数以及相应的半导体制冷路数。

  2. 对于基频1064nm激光器,不需要晶体温控组件;对于二倍频532nm激光器,只需选用TEMP3一路晶体温控;对于三倍频355nm激光器,需选用TEMP3和TEMP4两路晶体温控。

  3. 默认配置是一路半导体激光驱动、一路半导体激光器温控TEMP1,其它均为选配。

  4. 该电源一般用于端泵激光器,水冷比风冷效果更好,环境温度适应面更宽。

LDD半导体激光电源(无半导体制冷)

半导体激光器是一种高功率密度并具有极高量子效率的器件,微小的电流变化将导致光功率输出的极大变化和器件参数(如激射波长、噪声性能、模式跳动)的变化,这些变化直接影响器件的安全工作和应用要求。

本公司设计和生产的半导体激光电源LDD-AAVV是连续可调恒流电源,采用了目前国际先进的半导体激光电源方案,选用优质元器件生产。具有输出噪声小、恒流特性好、电流稳定、抗干扰能力强等优点,并具有防过冲、反冲和反浪涌的稳压、恒流双重保护电路,保证激光器的稳定工作和使用寿命。电源有LCD 液晶显示,能提供电源工作的各个参数及其工作状态的显示,具备过压、过流、水温和水压报警功能,实为半导体半导体泵浦激光器的理想电源。

LDD-AAVV型半导体激光电源采用单片机管理和控制,是一种智能化高精度恒流型开关电源,可作为半导体侧泵激光打标机的配套电源。针对激光打标设备的特点,电源还可管理水泵、指示光、振镜和Q 开关几部分的开关。

  • 高稳定、低噪声,纹波电压<0.1%p-p,电流<50mA

  • 过流保护、过压保护。根据用户要求设定参数值。

  • 具有水压、温度、短路、开路、防浪涌等保护功能。

  • 输入电压220VAC,根据用户要求也可选订110VAC。

  • 标准19 英寸(2U)机箱方便用户与其激光加工设备配套所有。

  • 数显表或LCD 实时监测输出电压、电流。

  • 外控接口、特殊规格可根据用户要求订制。

  • 外形尺寸:482×88x260mm, 净重 6.5kg

型号说明:LDD- AA-VV

  • LDD-半导体激光电源

  • AA-最大输出电流(A)。根据用户要求,最大为60A。电源的电流连续可调。

  • VV-最大输出电压(V)。根据用户要求,最大为120V。电源电压根据负载自动调压

典型电源

产品型号LDD3012LDD3024LDD6024LDD6060LDD30120LDD60120
输出电流0-30A0-30A0-60A0-60A0-30A0-60A
输出电压0-12V0-24V0-24V0-60V0-120V0-120V
输入电压220V AC220V AC220V AC380V AC220V AC220V AC

LDD2系列OEM型半导体激光电源

LDD2是一款紧凑型的半导体激光电源,最大输出电流100A、最大输出功率1500W,特别适合工业和医疗应用。

型号命名规则:LDD2-xx-AA

  • LDD2:LDD2系列二极管电源

  • xx :最大输出平均功率

  • AA:最大输出电流

  • 最大输出电压是最大输出平均功率除以最大输出电流。

型号最大输出功率电流输入电压外形尺寸
LDD2-50-AA*50W5-25A110/230VAC
LDD2-150-AA150W5-75A110/230VAC231x183x68mm
LDD2-250-AA250W10-100A110/230VAC231x183x68mm
LDD2-400-AA400W10-100A230VAC231x183x68mm
LDD2-600-AA600W10-100A110/230VAC293x214x69mm
LDD2-1000-AA1000W10-100A110/230VAC293x214x69mm
LDD2-1500-AA1500W10-100A230VAC293x214x69mm

例子:LDD2-150-70 和 LDD-1500-50的最大输出电压分别是2.1V和30V。

其它技术参数

输出接口
效率>80%接头15针D型母接头
上升时间/
下降时间
<1ms(10%至90%最大电流) <500us(或订制)输出电流控制模拟量,输入0-10V
电流调节精度IMAX 的<1%输出电流监视模拟量,0-10V
电流误差IMAX 的<1%输出电压监视模拟量,0-10V
过冲电流IMAX 的<1%
   安全标准:使用环境:
效率PFC值>0.98工作温度0…+40℃
上升时间/下降时间漏电流<150μA储存温度-20…+60℃
电流调节精度输入/输出隔离电压4000VAC湿度90%,不结露
电流误差通过安全标准IEC60950, IEC60601-1保护有过热保护、过流变化、过压保护
过冲电流通过EMCEN55011(A级)

LDDP系列脉冲半导体电源

LDDP系列半导体电源可能是最强大的半导体电源其峰值输出功率高达10kW(用户可选择IMAX和VMAX)。平均输出功率高达1600W(假设为100-240VAC输入),如有需要,可超过2000W(200-240VAC输入)。

此电源是专为激光脱毛应用而设计的,它完全符合医疗标准-电气安全标准IEC 60601-1和医生电气设备电磁兼容标准IEC60601-1-2。此外,它们还广泛应用于二极管泵浦和直接二极管激光器。

型号   LDDP-300LDDP-1600LDDP-1000
输入电源输入100-240VAC, 50/60Hz100-240VAC, 50/60Hz300VDC + 24VDC/1A
输入最大平均功率300W1600W100W
最大电流200A200A200A
最大电压50V100V200V
最大峰值功率5kW10kW10kW
上升/下降时间<1ms (全电流的10%-90%)<1ms (全电流的10%-90%)<1ms (全电流的10%-90%)
电流调节精度小于最大电流的1%小于最大电流的1%小于最大电流的1%
电流值误差小于最大电流的1%小于最大电流的1%小于最大电流的1%
电流过冲小于最大电流的1%小于最大电流的1%小于最大电流的1%
效率>80%>80%>80%
环境运行温度0-+40oC0-+40oC0-+40oC
储存温度-20-+60 oC-20-+60 oC-20-+60 oC
湿度90%, 无凝结90%,无凝结90%,无凝结
接口连接器15针
D-sub 母头
15针
D-sub母头
10针
Molex C-Grid连接器
控制模拟, 0-10V模拟,0-10V模拟,0-10V
其它尺寸 (长x宽x高)296x213x70mm230x223x133mm255x172x82mm
重量2.5kg5kg2.2kg

LDD4系列准连续半导体激光电源

LDD4系列准连续半导体激光电源用于半导体阵列驱动,可应用于固体激光器和光纤激光器的泵浦。电源内含TEC温度控制,输出稳定,可以对电流、占空比设限,防止意外故障发生,并含有内部锁,安全可靠。电源参数可根据客户具体要求定制。

型号LDD4-STSF306LDD4-STSF315LDD4-STSF350
脉冲频率 (F)1-500 Hz1-500 Hz1-1000 Hz
输出电压 (V)0-140 V0-300 V0-300V
输出电流 (I)1-150 А1-300 А1-350 А
脉冲持续时间 (τ)50-1000 μs50-1000 μs50-1000 μs
上升时间<60 μs<60 μs<60 μs
下降时间<60 μs<60 μs<60 μs
输出电流公差0.3 %0.3 %0.3 %
平均输出功率(P)0.4 kW1.5 kW4.6 kW
数据显示/通讯接口LCD/RS-232LCD/RS-232LCD/RS-232
触发输入5V,10μs5V,10μs5V,10μs
触发输出5V,10μs5V,10μs5V,10μs
触发输出延时1-1100μs1-1100μs1-1100μs
内部锁开关触点闭合开关触点闭合开关触点闭合
供电220    VAC,50Hz220    VAC,50Hz220/380    VAC,50Hz
制冷风冷风冷风/水冷
尺寸440*88*345mm;2U440*1328440mm;3U440*177*485mm;4U
重量10 kg12kg25kg

LDD5 系列准连续/连续半导体激光电源

激光二极管驱动器(QCW / CW)用于半导体阵列驱动,可应用于固体激光器和光纤激光器的泵浦。电源内含TEC温度控制,输出稳定,可以对电流、占空比设限,防止意外故障发生,并含有内部锁,安全可靠。电源参数可根据客户具体要求定制。

型号LDD5-STSF530LDD5-STSF550
脉冲频率 (F)1-500 HzCW1-1000 HzCW
输出电压 (V)0-160 V0-160 V0-200V0-200V
输出电流 (I)1-300 А1-300 А1-350 А1-350 А
脉冲持续时间 (τ)50-1000 μs--50-1000 μs--
上升时间<60 μs<60 μs<60 μs<60 μs
下降时间<60 μs<60 μs<60 μs<60 μs
输出电流公差0.3 %0.3 %0.3 %0.3 %
平均输出功率(P)3 kW3 kW4.6 kW4.6 kW
数据显示/通讯接口LCD/RS-232LCD/RS-232LCD/RS-232LCD/RS-232
触发输入5V,10μs5V,10μs5V,10μs5V,10μs
触发输出5V,10μs5V,10μs5V,10μs5V,10μs
触发输出延时1-1100μs1-1100μs1-1100μs1-1100μs
内部锁开关触点闭合开关触点闭合开关触点闭合开关触点闭合
供电220 VAC,50Hz220 VAC,50Hz220/380 VAC,50Hz220/380 VAC,50Hz
制冷风冷/水冷风冷风/水冷风/水冷
尺寸440*132*400mm;3U440*132*400mm;3U440*132*485mm;3U440*132*485mm;3U
重量23 kg23 kg25kg25kg

皮秒级高速半导体激光电源

该皮秒级高速半导体激光电源是世上最快的种子源驱动电源,广泛的运用于皮秒激光器,DVD光盘控制和打印应用等领域。0-1.6A的输出电流能够很好的满足短脉冲单模二极管的需求,通过输入信号触发,可产生<500ps到5ns的脉冲信号。

  • 脉冲宽度:<500ps~35ns

  • 输出电流:0~1.6A

  • 电流与脉冲宽度数字可调

  • TEC温度控制

  • 激光发射监测

  • 底板制冷

  • 过冲、过流和过热保护

  • 反向电流保护

项目参数
输出电流0~1.6A 脉冲
最大适应电压单个激光二极管
电流噪音<3%
电流过冲<5%
触发输入LVTTL 3.3V
电流脉冲宽度输入RS232
电流设置输入RS232
电流监测器14A/V
TEC控制器1.2A
TEC电流-1.2~1.2A
TEC电压-2.3~2.3V
TEC设置RS232
TEC稳定性0.001k
激光发射500ns TTL(可再触发单稳态触发器,背置监测器)
供电电压激光二极管和TEC均为5V DC
尺寸65*85*15 mm
重量110g
工作温度0~+55℃

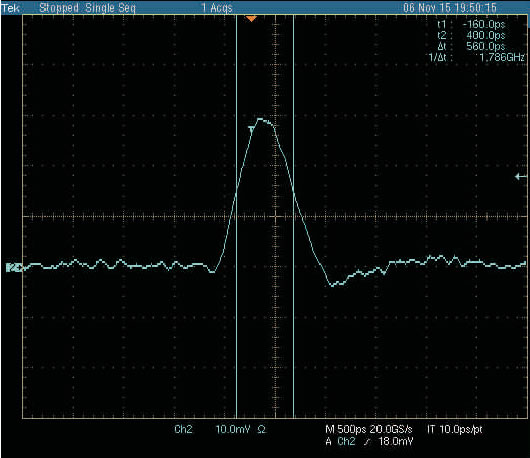

560ps脉冲实测结果

STO系列脉冲半导体电源/光脉冲发生器

利用我们独有的技术优势生产了一系列的光脉冲发生器、种子源和半导体激光驱动电源。如STO-LDa系列就包含脉冲宽度从皮秒到微秒,峰值功率超过1W的脉冲产品。

另外我们的正在申请专利的ANYPULSE技术提供可编程的光传输时域波形生成。我们的控制软件可允许用户自已在纳秒分辨率和11位振幅分辨率的波形编程。

STO系列脉冲半导体电源、光脉冲发生器、种子源

我们的高速高功率线性激光电源可将模拟信号转换为光传输,激光电流峰值高达3A。另外我们的高速高功率数字激光电源可将数字信号转换为光传输,激光电流峰值高达0.5A,数据速率高达1Gb/s,且可以处理PRBS数据模式。

我们在产品中集成了客户所需的制冷或非制冷的激光半导体和发光二极管,波长范围从紫外到红外,包括1064和1550nm。我们可根据客户情况提供试用板和附件以便客户快速测评我们的模块。

激光半导体和发光二极管

产品应用

  • 脉冲光纤激光器种子源

  • 3D摄像机激光源(飞行时间)

  • 激光测距仪和激光雷达用脉冲发生器

  • 电信应用发射机

  • 时域荧光显微镜

我们得到产品主要分为以下四类产品:STO-LDa 脉冲发生器系列,脉冲整形(时域)产品,3D ToF相机的激光电源以及测试板 (夹具)及附件。

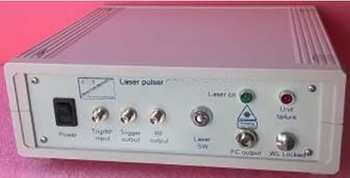

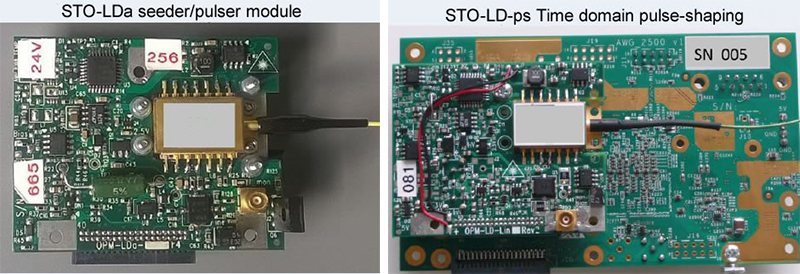

STO-LDa脉冲发生器系列

STO-LDa脉冲发生器包括激光脉冲发生器、TEC控制器和激光二极管。峰值功率高达1W以上。占空比最高约10%。属于高速或大电流版本。

  • STO-LDa-gs: 50ps-150ps的固定脉冲宽度-增益切换。.

  • STO-LDa-3: 脉冲宽度为0.5-3ns,连续脉宽调谐。

  • STO-LDa-64: 脉冲宽度1~64ns,步进0.25ns,微调

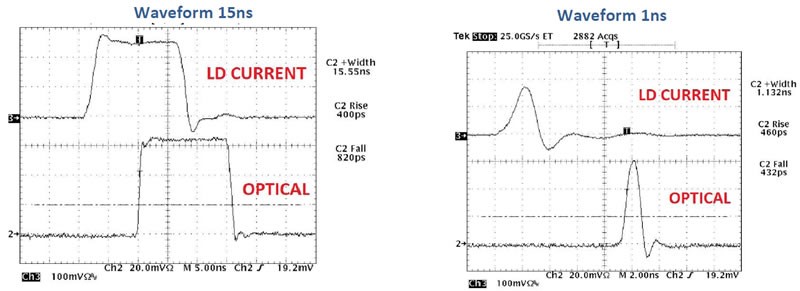

  • STO-LDa-128: 脉冲宽度1~128ns,步进0.5ns,微调。

  • STO-LDa-256: 1~256ns脉冲宽度,步进1ns,微调。

  • STO-LDa-1250: 脉冲宽度10~1250ns,步进5ns,微调。

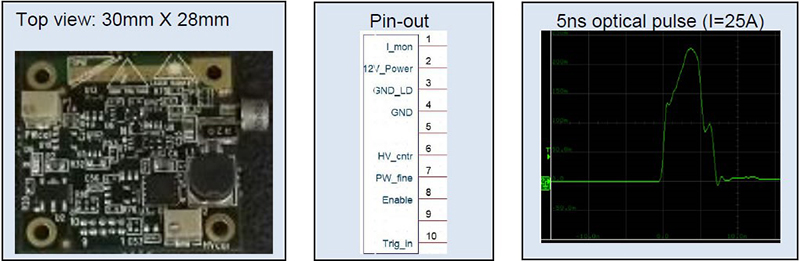

  • STO-LD-H1: 峰值脉冲电流:高达25A/50A,脉冲宽度选择范围为10ns至1us,步进5ns,频率高达10MHz。

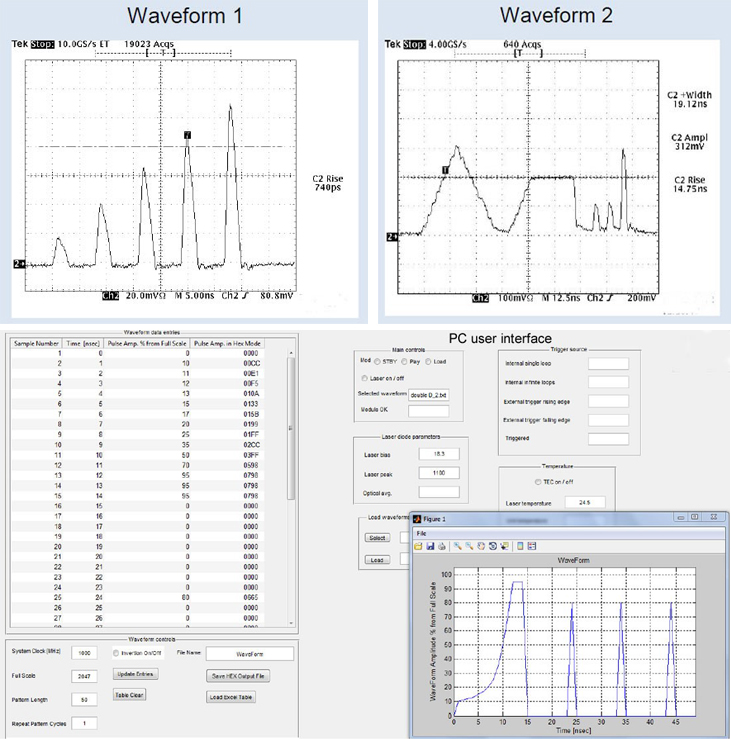

脉冲整形(时域)产品

  • STO-AWG2500: 任意波形发生器,时间分辨率为555ps。可根据客户要求提供其他分辨率。

  • STO-LD-Lin-HC: 线性光发射机,电流峰值高达2A(~3A非线性),上升/下降时间~1.5ns。

  • STO-LD-Lin-HS: 线性光发射机,电流峰值高达0.5A,上升/下降时间~0.6ns。

  • STO-LD-ps: 本产品是AWG2500和STO-LD-Lin的组合可作为光学任意波形发生器。可编程时间分辨率555ps。

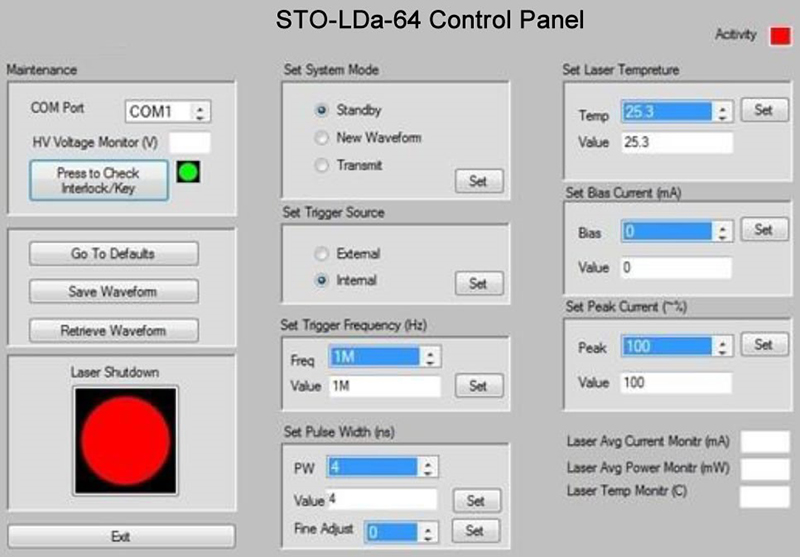

  • STO-SW-ps1: 为STO LD ps和STO-AWG2500提供GUI界面,允许编程任何波形和综合控制。

  • STO-AMP-700: 用于驱动MZ调制器的脉冲放大器。在需要MZ调制器的应用中补充了STO-AWG2500。峰值电压峰值高达5V。Tr/Tf~1ns。

3D ToF相机的激光电源

  • STO-LD-D1: 数字发射机,电流峰值高达500mA,数据速率高达1Gb/s。Tr/Tf~350ps。CML或ECL数据输入。支持PRBS模式。该产品同时也适用于特殊的电信应用。

测试板  (夹具)及附件

    • 标准产品测试夹具:适用于所有STO-LD产品。提供电源控制和触发器。

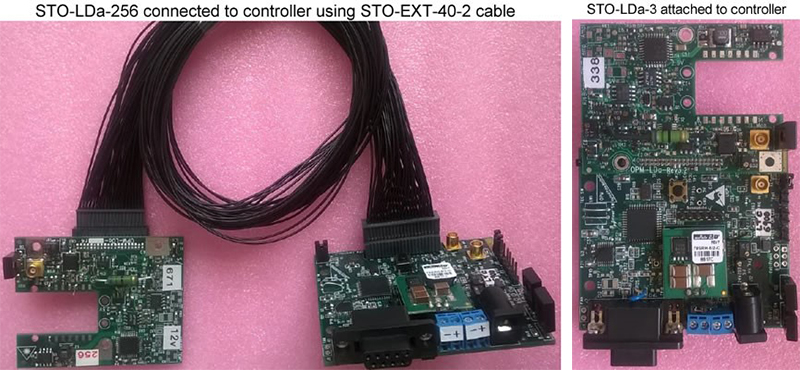

    • STO-EXT40-2: 40线,50cm长电缆,用于连接OEM应用中的所有STO-LD产品。

    • SMA到 MCX ((公)RF电缆: 用于监测所有STO-LD产品中的激光电流。

    • SMA 到 MCX(母)RF电缆: 用于直接连接到AWG2500  RF输出。

产品选项

    • 高速版本或大电流版本

    • 内置电位器或外部控制器

    • 激光二极管类型:BTF或同轴封装,各种波长。

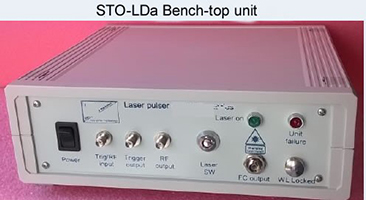

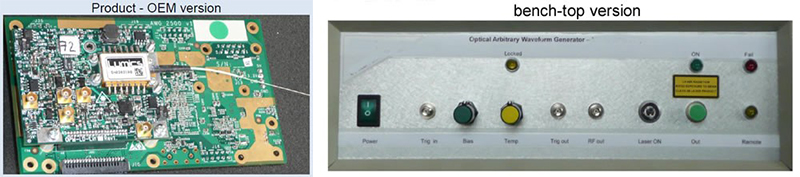

    • OEM模块或台式仪器

STO-LDa脉冲系列产品

  • 所有种子源的功能集成一个组件:包括可调脉冲发生器;脉冲驱动器;高效TEC控制器;激光二极管

  • 皮秒脉冲宽度覆盖(增益切换)到微秒

  • 电流峰值达3A

  • 脉冲宽度、偏压、温度和振幅可调整(可选项)

  • 外部或主板控制

  • 可选择激光二极管或LED

  • 可监控所有的关键参数

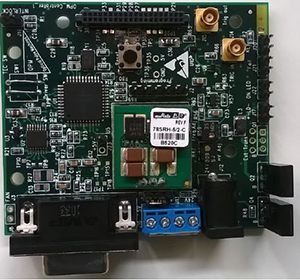

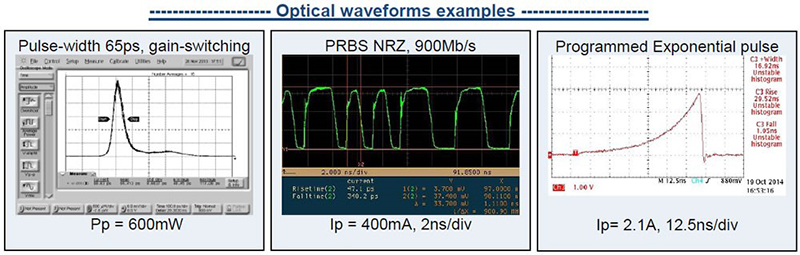

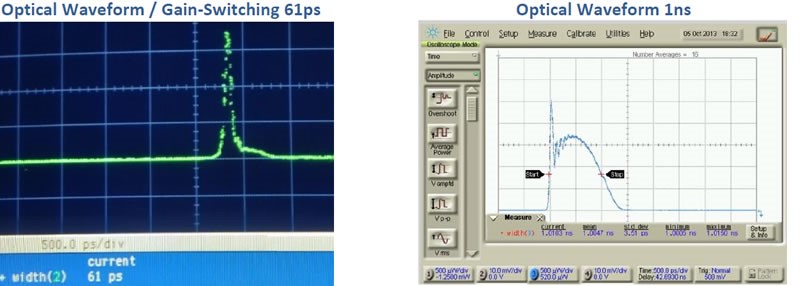

STO-LDa-gs S种子激光器/皮秒光脉冲发生器/电源

-固定脉冲宽度50ps-150ps

STO-LDa-gs种子激光器组件是脉冲MOPA光纤激光系统种子源(振荡器)部分的集成解决方案。该组件包括高性能种子机所需的所有关键功能,包括触发发生器、可调脉宽发生器、激光电源、TEC控制器和集成激光二极管。

光峰值功率可由主板电位器调节。可选择内部或外部触发。在外部触发模式下,每个输入的触发信号(上升沿)产生一个单一脉冲。

光脉冲宽度由外部模拟控制电压。脉冲宽度范围从增益开关模式(~50ps)到1ns以上。该模块由模拟控制偏压电流和设定温度的输入。每个输入的模拟控制信号都可以被一个主板电位器代替,这样模块既可以外部控制,也可以由内部设置。用户可以通过偏压电流控制和影响光谱宽度或改变消光比。

该产品的设计是基于大温度范围和免维护条件下工作,是工业激光OEM集成系统中的一个好选择。可根据客户要求提供各种产品选项。

S种子激光器/皮秒光脉冲发生器/电源

产品特性

  • 所有种子器的功能一体集成:增益开关操作(~50ps)-1ns的可调脉冲发生器;主板触发发生器:4K-20MHz;高效TEC控制器;激光二极管;OEM设计的激光系统

  • 结构紧凑: 尺寸62mm x 45mm

  • 典型光峰值功率0.5W

  • 脉冲幅度控制

  • 可调偏压电流高达50mA(或200mA)

  • 主板电位器或外部控制器

  • 有效保护激光二极管

  • 适用于大范围1064nm、1550nm等波长的激光二极管

  • 监控所有的关键参数

  • 通过STO的测试夹具或CSW-3控制板或电缆组件EXT-40-2进行快速评估

产品应用

  • 用于光纤激光器的种子源

  • 用于高分辨率激光雷达的光脉冲发生器

  • 高速光接收机特性

技术参数参数值说明
增益开关模式下的脉冲宽度范围40ps - 150ps取决于激光二极管类型
峰值功率200mW - ~1W取决于激光二极管类型
偏压电流0 - 50mA可根据要求增加至100mA
脉冲频率范围单发至20MHz可优化至20MHz~80MHz
触发输入TTL/LVTTL上升沿,高阻抗
模块使能控制TTL/LVTTL激光使能,TEC启用
TEC 驱动电流在-2A至+2A范围内
激光温度精度优于 0.1C稳定后
工作温度范围0 - 60C可根据要求定制其他范围
供应电压5V / 12V 或 5V / 24V
尺寸62mm x 45mm
安装选项垂直或水平
主连接器Samtec TFM-120 系列40 pin

适配的激光二极管

各种激光二极管都可用于STO-LDa-gs:如:DFB、FP或FBG类型;波长为1030nm、1064nm、1310nm、1480nm、1550nm或其他定制波长。蝶形封装(14针或10针)或同轴封装。

产品型号信息

 电源安装TEC 控制器触发发生器电位器偏压电流 0-200mA激光二极管
STO-LDa-gs5/12V (12)  or 5/24V (24)水平(H) /   垂直 (V)是(T) / 否 (X)是 (G) /否 (X)是 (P) /否 (X)是 (B)否 (X)激光二极管说明
STO-LDa-gs模块的产品代码示例:12V电源,水平安装,带TEC控制器、触发发生器、无电位计、200mA偏压电流和1064 DFB激光二极管STO-LDa-gs-12-H-T-G-X-B-1064DFB
STO-LDa-gs12 V (12)Horizontal (H)Yes (T)Yes (G)No (X)Yes (B)1064 DFB 激光二极管

*关于200mA的偏压电流,要加一个散热片,模块的长度将增加到80mm。如需有关控制模块的详细说明,请联系我们。

STO-LDa-3种子激光器 /光脉冲组件

-脉冲宽度为0.5ns-3ns,可连续调谐脉冲宽度

STO-LDa-3种子激光器组件是脉冲MOPA光纤激光器系统种子源(振荡器)部分的集成解决方案。该组件包括高性能种子源所需的所有关键功能,包括可调脉宽发生器、激光电源、TEC控制器和集成激光二极管。

每个输入触发信号(上升沿)会产生一个单一脉冲。脉冲宽度在0.5ns到3ns以上可调。主板触发发生器可选。该模块具有模拟控制输入:脉冲宽度、偏压电流和温度设定(也可选择振幅控制)。每个输入的模拟控制信号都可以被一个主板电位器代替,这样模块既可以外部控制,也可以有内部设置。用户可以通过偏压电流控制和影响光谱宽度或改变消光比。

该产品的设计是基于大温度范围和免维护条件下工作,是商业和工业激光系统集成的良好选择。

STO-LDa-3种子激光器

产品特性

  • 所有种子源的功能一体集成:0.5ns到3ns的可调脉冲发生器;脉冲驱动器;高效TEC控制器;激光二极管。

  • 激光系统OEM设计

  • 紧凑型:尺寸62mm x 45mm

  • 激光峰值电流2A、光峰值功率达1W

  • 通过偏压电流控制光谱

  • 有效保护激光二极管

  • 适用于大范围1064nm、1550nm等波长的激光二极管

  • 监控所有的关键参数

  • 可提供测试板进行快速评估

  • 电缆组件可连接到客户系统

产品应用

  • 光纤激光器用种子激光器(种子源))

  • 用于LRF或激光雷达目标模拟器的光脉冲发生器

  • 时域荧光显微镜

  • 3D视觉系统

  • 高速光接收机特性

技术参数参数值说明
脉宽范围0.5ns- 3ns
激光峰值电流2A (@PW=3ns)24V; 可根据要求增加
偏压电流0 - 50mA可根据要求增加至100mA
光峰值功率典型600mW, 可达1W取决于激光二极管
脉冲频率范围单发至20MHz可优化20MHz至80MHz
触发输入TTL/LVTTL上升沿,高阻抗
TEC驱动电流-2.5A至 +2.5A
激光温度精度优于 0.1C稳定后
工作温度范围0 - 60C可根据要求定制其他范围
供应电压5V/12V 或 5V/24V单个5V电源选项
尺寸62mm x 45mm
安装选项垂直或水平
主连接器Samtec TFM-120系列40 pin

适配的激光二极管

各种激光二极管都可用于STO-LDa-3:如:DFB、FP或FBG类型;波长为1030nm、1064nm、1310nm、1480nm、1550nm或其他定制波长。蝶形封装(工业型)或同轴封装。

 电源安装TEC控制器触发发生器电位器激光二极管
STO-LDa-35/5V(5)或5/12V(12)或 5/24V(24)水平(H)/垂直(V)Yes (T)/ No (X)Yes (G) / No (X)Yes(P)/ No(X)备注
STO-LDa-3模块的产品代码示例: 24V电源,垂直安装,带TEC控制器、无触发发生器、无电位计,1064    DFB激光二极管STO-LDa-3-24-V-T-X-X-1064DFB
STO-LDa-324 V (24)垂直(V)Yes (T)No (X)No (X)1064 DFB 激光二极管

STO-LDa-64-Ins-DFB激光种子源/光脉冲仪器

STO-LDa-64-Ins-DFB是一种可用于脉冲MOPA光纤激光器系统的柔性种子源。该仪器包括高性能种子源所需的所有关键功能,包括可调触发发生器、脉宽发生器、激光驱动器、TEC控制器和集成激光二极管。

仪器也可以由输入的触发信号(上升沿)触发。脉冲宽度可由8位分辨率额外微调。激光器的偏压电流可由用户调节来影响光谱宽度。

激光二极管的温度可由用户控制,实现波长的精确控制。仪器背面包括用于安全的联锁连接器和用于用户PC控制的USB连接器(需要windows操作系统)。

激光种子源/光脉冲仪器

产品特性

  • 强大的台式纳米级种子源包含:可调脉宽发生器和触发发生器;脉冲驱动器;用于微调波长的TEC控制器;激光二极管

  • 可调脉冲宽度1ns至64ns(注1)

  • 2.5kKHz到25MHz的可调重复频率,外部触发高达40MHz

  • 包括1064nm  DFB激光二极管(注2)

  • 激光峰值电流2A/光峰值功率高达800mW(注3)

  • 偏压电流控制,实现卓越的光谱控制

  • 控制所有仪表功能的图形用户界面

  • 通过FC/APC连接器提供光输出

  • 可监测激光器电流的射频输出

产品应用

  • 光纤激光器种子激光器(种子源)

  • 用于LRF或激光雷达目标模拟器的光脉冲发生器

  • 3D 视觉系统

技术参数参数值说明
脉宽范围STO-LDa-64: 1ns -    64ns
脉冲微调不少于 +/-1ns连续可调
激光峰值电流2A可能会根据激光二极管的选择而改变
偏压电流0 - 50mA可根据要求增至100mA
光峰值功率常规值 750mW脉冲宽度为4ns-64ns
脉冲频率范围单发到40MHz占空比限制为10%
外部触发输入TTL/LVTTL频率从单发到40MHz上升沿。触发脉冲宽度必须大于编程的脉冲宽度。
驱动使能通过按键、联锁和GUI命令
激光温度控制 +/-25C环境温度为10-    40C
激光温度精度稳定后优于 0.1C
工作温度范围10- 40C可根据要求定制其他范围
供应电压24V仪器附带一个24V墙壁适配器
功耗6W(常规值), 15W(最大值)
尺寸225x84x200    (WxHxD)mm

订购信息

如带有1064nm DFB激光二极管的仪器,订购号为STO-LDa-64-Ins-DFB-1064

也可提供其他脉冲宽度范围。详情请与我们联系。注:

  1. 其他不同波长的激光二极管也可以使用。详情请与我们联系。

  2. 峰值功率高达1.5W–使用选定的激光二极管。

STO-LDa-YYY-HS种子激光器/光脉冲发生器组件

STO-LDa-yyy-HS系列种子模块是脉冲MOPA光纤激光器系统种子源(振荡器)部分的集成解决方案。这些模块包括高性能种子源所需的所有关键功能,包括可调脉宽发生器、激光驱动器、TEC控制器和集成激光二极管。每个输入的触发信号(上升沿)都产生一个单一脉冲。脉冲宽度可由8位分辨率额外微调。该系列的四种产品的总脉冲宽度范围从1ns到256ns。该模块还具有模拟控制输入:精细脉冲宽度、偏压电流和温度设定。每个模拟控制信号输入都可以被一个主板电位器代替,这样模块既可以外部控制,也可以内部设置。

该产品设计是用于大温度范围和免维护条件下工作,是商业和工业激光系统集成的良好选择。

种子激光器/光脉冲发生器组件

产品特性

  • 所有种子源都集成在一个组件中:可调脉冲发生器1ns到256ns,分3个产品版本;脉冲驱动器;高效TEC控制器;激光二极管

  • 光纤激光器种子激光器

  • 专为OEM激光系统而设计

  • 紧凑型:尺寸63mm x 50mm

  • HS版本:光学上升和下降时间低于1ns(在20%-80%水平下测试)

  • 激光峰值电流800mA

  • 偏压电流控制

  • 有效保护激光二极管

  • 主板(pots)或外部控制

  • 适用于大范围波长的激光二极管

  • 可监控所有关键参数

  • 具有GUI软件的控制板可启用PC控制

产品应用

  • 光纤激光器种子激光器

  • 用于LRF或激光雷达目标模拟器的光脉冲发生器

  • 3D 视觉系统

技术参数参数值说明
脉度范围STO-LDa-64: 1ns-64ns
 STO-LDa-128: 1ns-128ns
STO-LDa-256: 1ns-256ns
精度0.25ns
 精度0.5ns
精度1ns
脉冲微调不少于 +/-    1ns
激光峰值电流不少于 800mA
不少于600mA
使用16V电源
使用12V电源
偏压电流0-50mA可根据要求增加至100mA
光峰值功率400mW (常规值)取决于激光二极管
脉冲频率范围单脉冲至 10MHz受占空比和热效应限制
触发输入TTL/LVTTL上升沿,高阻抗。触发脉冲宽度必须大于编程脉冲宽度
驱动使能TTL/LVTTL激光使能, TEC使能
TEC 驱动电流-2.5A到 +2.5A
激光温度精度稳定后优于 0.1C
工作温度范围0 - 60C可根据要求定制其他范围
供电电压5V / 12V 或 5V / 16V单个5V电源选项
尺寸63mm x 50mm
安装选项垂直或水平
激光二极管散热器平板式或支架

适配的激光二极管

各种激光二极管都可用于STO-LDa-yyy:如:DFB、FP或FBG类型;波长为1030nm、1064nm、1310nm、1480nm、1550nm或其他定制波长。蝶形封装(工业型)或同轴封装。

产品型号说明:

 最大脉宽 (ns)电源安装TEC 控制器电位器激光二极管
STO-LDa-yyy-HS64/128/2565/5V(5),  5/12V(12)或    5/16V(16)水平 (H) / 垂直(V)Yes (T) / No (X)是(P)/否 (X)备注

STO-LDa-128模块的产品代码示例: 12V电源,水平安装,带TEC控制器、无电位器,1064 DFB激光二极管STO-LDa-128-HS-12-H-T-X-1064FBG

STO-LDa128-HS12 V水平YesNo1064 FBG 激光二极管

激光雷达发射器模块:  STO-LDb-5/10

STO-LDb系列模块是为需要高峰值功率的短脉冲光源的系统而设计的。模块的直流工作频率高达5MHz,电流峰值高达25A,光峰值功率(905nm)高达75W,具体取决于所选的激光二极管。为了保护激光二极管,平均光功率被限制在0.1W。模块用12V电源和一个LVTTL或TTL电平(上升沿)的触发输入信号来工作。

光脉冲宽度可在两个范围内编程:

  • 型号STO-LDb-5:亚纳秒到5ns的范围。

  • 型号STO-LDb-10: 3ns-10n的范围。

峰值功率也是可以编程的。脉冲宽度和峰值功率编程由主板电位器或外部模拟电压控制完成。监视器信号显示激光平均电流。该模块设计用于集成在实际系统中已运行多年。

产品特征

  • 用于激光雷达应用的光发射机

  • 紧凑耐用的OEM模块,适用于各种应用,包括汽车

  • 电流峰值高达25A,峰值功率高达75W。

  • 可编程脉冲宽度设置从1ns到10ns

  • 工作频率从直流到5MHz以上

  • 单个12V电源运行

  • 内置升压电源

  • LVTTL/TTL触发输入

  • 可选择TO、SMD封装或LD芯片等激光二极管

  • 波长选择:905nm、1550nm或定制

  • 增强散热设计,最大限度地提高性能

  • 四个用于在系统中安装模块并连接光学元件的安装孔

  • (*)降低峰值功率

产品应用

  • 汽车激光雷达

  • 三维地形测绘

  • 增强现实

  • 手势识别

  • 高分辨率LRF

STO-LD-ps脉冲整形种子激光器组件

STO-LD-ps系列种子激光器组件是脉冲MOPA光纤激光器种子源(振荡器)部分的集成解决方案。该装置包括高性能种子源所需的所有关键功能,包括任意波形发生器、激光驱动器、TEC控制器和集成激光二极管。该产品设计用于大温度范围和免维护条件下工作,是工业、生物/医疗和军事应用中激光系统集成的良好选择。

产品特征

  • 多功能一体: 任意波形发生器;高带宽线性电流驱动器;高效TEC控制器;激光二极管

  • 独有的AnypulseTM技术

  • 灵活的脉冲整形分辨率为1ns

  • 激光电流高达2A,11位分辨率

  • 触发方式:内部、外部、回路

  • 可与PC或客户系统的串行接口

  • PC控制和直观的GUI控制

  • 可用波长:1550nm、1064nm或定制

  • OEM电路板(12cm x 7cm)或实验室仪器形式

脉冲整形的好处

    • 综合波形控制,提高脉冲光纤激光器系统的性能

    • 提高波长转换器的能量转换效率

    • 增加激光加工系统材料执行任务的灵活性

产品应用

STO-LD系列模块的控制器和GUI

我们的控制器/GUI可兼容所有STO-LD系列模块。产品可与任何STO-LD模块一起使用。该产品的主要特点是:

    • 使用RS232-USB电缆进行RS-232连接和USB连接。

    • 单电源(12V或24V)。控制器给STO-LD模块提供电源电压。

    • 主板触发发生器2.5kHz至25MHz,支持直流至50MHz的外部触发。

STO-LD模块和控制器/GUI构成了一个功能强大、易于使用的解决方案,无需手动处理校准,模拟信号控制

STO-LD模块和控制器

产品特征

  • 控制器/GUI可匹配所有STO-LD模块(脉冲发生器和激光驱动器)

  • RS-232接口(USB使用串行USB电缆)

  • 无需离散控制输入

  • 可控制所有模块功能的GUI软件

  • 单电源(12V或24V)

  • 宽范围触发振荡器,触发功能多样

  • 有波形保存和检索功能

  • 安全功能:联锁/按键输入和GUI快速关闭

  • 紧凑型:尺寸70mm x 60mm

产品应用

  • 光纤激光器种子源

  • 用于LRF或激光雷达目标模拟器的光脉冲发生器

  • 3D视觉系统

  • 实验室用的纳秒到皮秒脉冲发生器

GUI软件可控制STO-LD模块的所有功能,并能显示其状态和监控数据。包括几十个预先设定的脉冲宽度、频率、偏置电流、峰值电流和LD温度。GUI还允许用户保存和检索波形。特别的安全功能:联锁输入、按键输入和GUI的一触式快速关闭。将控制器连接到STO-LD板集成了一个尺寸约为7X10 cm的板。用户也可以使用电缆连接这两块板。这两块板也可以连接成尺寸为70mm  x 60mm的夹层。

控制面板,订购信息

  • STO-CSW-64控制器/软件,用于STO-LDa-64

  • STO-CSW-256控制器/软件,用于STO-LDa-256

  • STO-CSW-1250控制器/开关,用于STO-LDa-1250

  • STO-LDa-3和STO-LDa-gs 的STO-CSW-3控制器/软件

您可能感兴趣的文章
