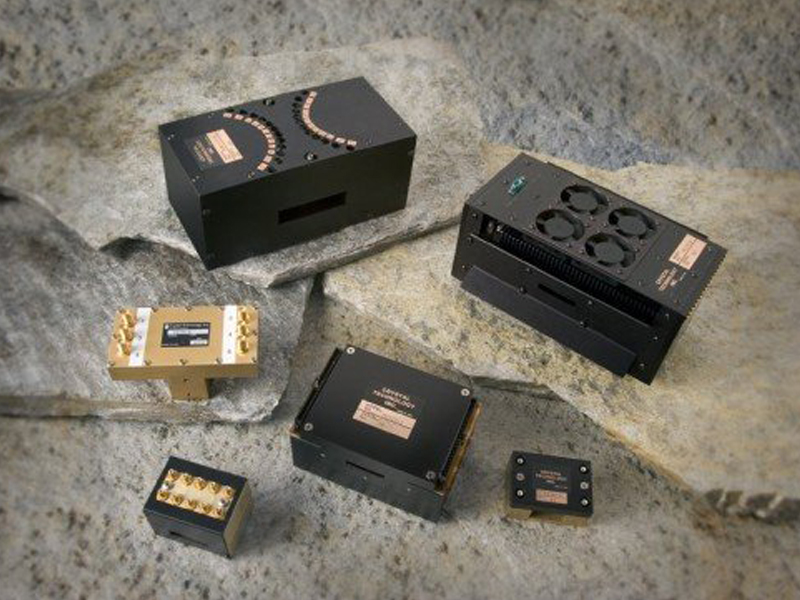

多通道声光调制器允许通过将换能器阵列与单个声光晶体集成来独立调制或偏转多个光束，具有通光孔径大、承受射频功率高、调制速度快等优点，可同时操作多达48个调制通道和多达8个光束偏转通道。通过专有的光学和电气设计将串扰降至最低，覆盖波长从紫外到红外波段，具有载波频率高、调制带宽范围大、上升时间短、损伤阈值高、衍射效率高、多通道独立控制可同时输出等特点。
我们一站式供应各种类型的声光调制器,声光多通道调制器,AOM,多通道声光调制器,声光调制器AOM,AOMC声光调制器,多通道全光纤声光调制器，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
多通道声光调制器通过在单一声光晶体内集成阵列化换能器结构，实现对多束平行入射光的独立强度调制与光束偏转控制。虽然系统仅采用一块声光晶体，但通过优化设计的铌酸锂(LN)换能器阵列，可实现多通道并行工作，从而完成多路光束的独立调制与偏转功能。
借助 G&H 的光学与电学协同设计，可将通道间串扰降至最低，实现最高 48 通道强度调制以及最多 8 通道光束偏转能力。采用高纯度、低散射声光材料，并经过严格筛选与检测，以保证较高的激光损伤阈值与长期运行稳定性，同时结合熔融石英、石英晶体及二氧化碲等材料体系，实现低插入损耗与优异的高功率承载能力。
多通道声光调制器广泛应用于微细加工与无掩模直写光刻等高速加工场景，可显著提升系统吞吐效率。其调制性能与单通道声光调制器一致，既适用于高速调制与小孔径系统，也可根据应用需求定制大孔径版本，并支持多光束并行写入以提升加工效率。

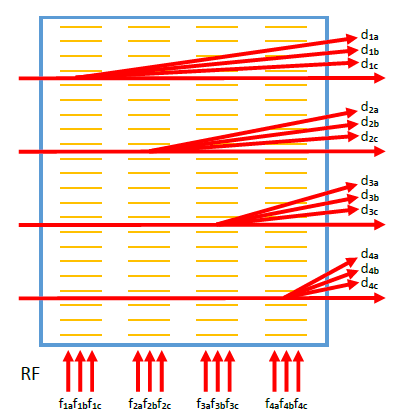

多通道声光偏转器通过在单一入射光束上同时施加多个射频频率，可产生多路独立衍射光。每个通道均可作为独立偏转单元，实现扫描控制或多加工点生成。利用该结构优势，还可构建二维光点阵列。例如，在4路平行光输入的系统中，每个通道施加3个射频频率，即可在单通道内产生3个衍射光点，从而形成“3点 × 4通道”的二维光点阵列结构。
| 型号 | 订货号 | 波长 (nm) |
通道数 | 射频带宽 (MHz) |
中心频率 (MHz) |
上升时间 (ns) |
通光孔径 (mm) |
声光介质 |
| AOMC 220-4 | 351-365 | 4 | 60.0 | 220 | 16 | 0.24 × 0.5 | 石英晶体 | |
| AOMC 125-24 | 351-364 | 24 | 28.0 | 125 | 23 | 0.5 x 9 | 石英晶体 | |
| AOMC 3160-8 | 363.8 | 8 | 50.0 | 160 | 21 | 0.18 × 2.5 | 熔融石英 | |
| AOMC 300-5 | 413 | 5 | 100.0 | 300 | 10 | 0.2 × 0.5 | 石英晶体 | |
| AOMC 220-5 | 97-02411-03 | 413 | 5 | 60.0 | 220 | 16 | 0.24 × 0.5 | 石英晶体 |
| AOMC 3350-6 | 633 | 6 | 130.0 | 350 | 30 | 0.3 × 1 | 二氧化碲 |
AOMC 220-4 是一款适用于 350–365 nm 波长范围的 4 通道声光调制器，工作频率覆盖 190–250 MHz，上升/下降时间仅 16 ns，有效孔径 0.24 mm。产品专为紫外激光系统中的高速、多通道光束控制而设计，可实现快速光束门控、脉冲选择及精确光强调制，满足多光束同步控制和高速紫外激光应用需求。该调制器采用优质晶体石英声光介质，结合精密光学加工、高性能抗反射(AR)镀膜、优化的声学管理及光机结构设计，在保证优异热管理性能的同时，实现高光学透过率、优异光束质量和稳定的多通道调制性能，可满足连续运行条件下的高可靠性要求。AOMC 220-4 广泛应用于紫外激光微加工、半导体制造、荧光激发、共聚焦显微镜、生物医学成像、光谱分析、光学测试与测量、实验室光子学及科研激光系统等领域，为 350–365 nm 紫外激光应用提供高速度、高稳定性的多通道光束调制解决方案。
主要特点
技术参数
| 型号 | AOMC 220-4 |
| 波长 | 351–365 nm |
| 声光介质 | 石英晶体 |
| 声速 | 5.74 mm/μs |
| 工作频率 | 220 MHz |
| 通光孔径 | 0.5 mm × 0.24 mm |
| 射频带宽 | 60 MHz |
| 输入阻抗 | 50 Ω |
| 驻波比 | ≤1.5:1 |
| 插入损耗 | ≤ 3% |
| 增透镀膜 | MIL-C-48497 |
| 损伤阈值 | 200 MW/cm² |
| 消光比 | ≥ 100:1 |
| 偏振 | 与声波方向垂直(90°) |
性能随波长变化曲线
| 波长 | 351 nm | 365 nm |
| 射频功率 | 2 W | 2 W |
| 布拉格角 | 6.7 mrad | 7 mrad |
| 光束分离角 | 13.4 mrad | 14 mrad |
性能随光束直径变化曲线
| 光束直径 | 110 μm | 110 μm |
| 波长 | 351 nm | 365 nm |
| 最小衍射效率 | ≥ 83% | ≥ 83% |
| 上升时间 | 16 ns | 16 ns |
特殊测试
| 项目 | 最小值 |
| 衍射效率 | 66 % |
| 串扰 | 25 dB |
官方文档：紫外多通道声光调制器 AOMC 220-4
AOMC 125-24 是一款适用于 350–365 nm 波长范围的 24 通道声光调制器，工作频率为 125 MHz，上升/下降时间仅 23 ns，有效孔径 0.50 mm。产品专为紫外激光系统中的高速、多通道光束控制而设计，可实现高速光束门控、脉冲选择及精确光强调制，适用于大规模多光束同步控制和高通量光学系统。该调制器采用优质晶体石英声光介质，结合精密光学加工、高性能抗反射(AR)镀膜、优化的声学管理及光机结构设计，在保证优异热管理性能的同时，实现高光学透过率、优异光束质量和稳定的多通道调制性能，可满足长时间连续运行和高可靠性应用需求。AOMC 125-24 广泛应用于紫外激光微加工、半导体制造、荧光激发、生物医学成像、光谱分析、光学测试与测量、实验室光子学及科研激光系统等领域，为 350–365 nm 紫外激光应用提供高性能、高密度的多通道光束调制解决方案。
主要特点
技术参数
| 型号 | AOMC 125-24 |
| 波长 | 351–364 nm |
| 声光介质 | 石英晶体 |
| 声速 | 5.74 mm/μs |
| 工作频率 | 125 MHz |
| 通光孔径 | 9 mm × 0.5 mm |
| 射频带宽 | 28 MHz |
| 输入阻抗 | 50 Ω |
| 驻波比 | ≤1.3:1 |
| 插入损耗 | ≤ 2% |
| 增透镀膜 | MIL-C-48497 |
| 损伤阈值 | ＞200 MW/cm² |
| 消光比 | ≥ 100:1 |
| 偏振 | 与声波方向垂直(90°) |
性能随波长变化曲线
| 波长 | 351 nm | 363 nm |
| 饱和射频功率 | 4.3 W | 4.5 W |
| 布拉格角 | 3.8 mrad | 4 mrad |
| 光束分离角 | 7.6 mrad | 8 mrad |
性能随光束直径变化曲线
| 光束直径 | 375 μm | 375 μm |
| 波长 | 351 nm | 363 nm |
| 最小衍射效率 | ≥ 85% | ≥ 85% |
| 上升时间 | 23 ns | 23 ns |
官方文档：紫外多通道声光调制器 AOMC 125-24
AOMC 3160-8 是一款适用于 364 nm 波长的 8 通道声光调制器，工作频率为 160 MHz，上升/下降时间仅 21 ns，有效孔径 0.18 mm。产品专为紫外激光系统中的高速、多通道光束控制而设计，可实现快速光束门控、脉冲选择及精确光强调制，满足多光束同步控制和高速激光应用的需求。该调制器采用优质熔融石英声光介质，结合精密光学加工、高性能抗反射(AR)镀膜、优化的声学管理及光机结构设计，在实现优异热管理性能的同时，具备高光学透过率、优异光束质量和稳定的多通道调制性能，可确保长期稳定可靠运行。AOMC 3160-8 广泛应用于紫外激光加工、荧光激发、共聚焦显微镜、生物医学成像、光谱分析、光学测试与测量、实验室光子学及科研激光系统等领域，为 364 nm 紫外激光应用提供高性能、高可靠性的多通道光束调制解决方案。
主要特点
技术参数
| 型号 | AOMC 3160-8 |
| 波长 | 363.8 nm |
| 声光介质 | 熔融石英 |
| 声速 | 5.96 mm/μs |
| 工作频率 | 160 MHz |
| 通光孔径 | 2.5 mm × 0.18 mm |
| 射频带宽 | 60 MHz |
| 输入阻抗 | 50 Ω |
| 驻波比 | ≤1.3:1 |
| 插入损耗 | ≤ 2% |
| 增透镀膜 | MIL-C-48497 |
| 损伤阈值 | 200 MW/cm² |
| 消光比 | ≥ 1000:1 |
| 偏振 | 与声波方向垂直(90°) |
性能随波长变化曲线
| 波长 | 363 nm |
| 饱和射频功率 | 0.8 W |
| 布拉格角 | 4.9 mrad |
| 光束分离角 | 9.8 mrad |
性能随光束直径变化曲线
| 光束直径 | 180 μm |
| 波长 | 364 nm |
| 最小衍射效率 | ≥ 65% |
| 上升时间 | 21 ns |
官方文档：紫外多通道声光调制器 AOMC 3160-8
AOMC 300-5 是一款适用于 413 nm 波长的 5 通道声光调制器，工作频率为 300 MHz，上升/下降时间仅 10 ns，有效孔径 0.20 mm。产品专为紫光激光系统中的高速、多通道光束控制而设计，可实现快速光束门控、脉冲选择及精确光强调制，满足高速激光扫描、多光束同步控制等应用需求。该调制器采用优质晶体石英声光介质，结合精密光学加工、高性能抗反射(AR)镀膜、优化的声学管理及光机结构设计，在实现优异热管理性能的同时，兼具高光学透过率、优异光束质量和稳定的高速调制能力，可确保多通道系统长期可靠运行。AOMC 300-5 广泛应用于共聚焦显微镜、荧光激发、生物医学成像、光学测试与测量、分析仪器、实验室光子学及科研激光系统等领域，为 413 nm 紫光激光应用提供高速度、高稳定性的多通道光束调制解决方案。
主要特点
技术参数
| 型号 | AOMC 300-5 |
| 波长 | 413 nm |
| 声光介质 | 石英晶体 |
| 声速 | 5.74 mm/μs |
| 工作频率 | 300 MHz |
| 通光孔径 | 0.5 mm × 0.2 mm |
| 射频带宽 | 100 MHz |
| 输入阻抗 | 50 Ω |
| 驻波比 | ≤1.5:1 |
| 插入损耗 | ≤ 3% |
| 增透镀膜 | MIL-C-48497 |
| 损伤阈值 | 200 MW/cm² |
| 消光比 | ≥ 1000:1 |
| 偏振 | 与声波方向垂直(90°) |
性能随波长变化曲线
| 波长 | 413 nm |
| 射频功率 | 2 W |
| 布拉格角 | 10.8 mrad |
| 光束分离角 | 21.6 mrad |
性能随光束直径变化曲线
| 光束直径 | 65 μm |
| 波长 | 413 nm |
| 最小衍射效率 | ≥ 50% |
| 上升时间 | 10 ns |
特殊测试
| 项目 | 最小值 |
| 串扰 | 25 dB |
官方文档：紫外多通道声光调制器 AOMC 300-5
AOMC 220-5 是一款适用于 413 nm 波长的 5 通道声光调制器，工作频率为 220 MHz，上升/下降时间仅 16 ns，有效孔径 0.24 mm。产品专为紫光激光系统中的高速、多通道光束控制而设计，可实现快速光束门控、脉冲选择及精确光强调制，满足高速度、高重复性激光控制应用的需求。该调制器采用优质晶体石英声光介质，结合精密光学加工、高性能抗反射(AR)镀膜、优化的声学管理及光机结构设计，在实现优异热管理性能的同时，兼具高光学透过率、优异光束质量和稳定的多通道调制性能，可长期保持可靠的高速运行。AOMC 220-5 广泛应用于荧光激发、共聚焦显微镜、生物医学成像、光学测试与测量、分析仪器、实验室光子学及科研激光系统等领域，为 413 nm 紫光激光应用提供高性能、高稳定性的多通道光束调制解决方案。
主要特点
技术参数
| 型号 | AOMC 220-5 |
| 波长 | 413 nm |
| 声光介质 | 石英晶体 |
| 声速 | 5.74 mm/μs |
| 工作频率 | 220 MHz |
| 通光孔径 | 0.5 mm × 0.24 mm |
| 射频带宽 | 60 MHz |
| 输入阻抗 | 50 Ω |
| 驻波比 | ≤1.5:1 |
| 插入损耗 | ≤ 3% |
| 增透镀膜 | MIL-C-48497 |
| 损伤阈值 | 200 MW/cm² |
| 消光比 | ≥ 100:1 |
| 偏振 | 与声波方向垂直(90°) |
性能随波长变化曲线
| 波长 | 413 nm |
| 射频功率 | 2.5 W |
| 布拉格角 | 7.9 mrad |
| 光束分离角 | 15.8 mrad |
性能随光束直径变化曲线
| 光束直径 | 110 μm |
| 波长 | 413 nm |
| 最小衍射效率 | ＞ 75% |
| 上升时间 | 16 ns |
特殊测试
| 项目 | 最小值 |
| 串扰 | 20 dB |
官方文档：紫外多通道声光调制器 AOMC 220-5
AOMC 3350-6 是一款适用于 450–850 nm 波长范围的 6 通道声光调制器，工作频率为 300 MHz，上升/下降时间仅 7 ns，有效孔径 0.33 mm。产品专为高速、多通道激光调制应用设计，可实现高速光束门控、脉冲选择及精确光强调制，满足多光束同步控制和高速扫描系统的需求。该调制器采用优质二氧化碲声光介质，结合精密光学加工、高性能抗反射(AR)镀膜、优化的声学管理及光机结构设计，在保证优异衍射效率和光束质量的同时，实现了卓越的热管理能力和长期运行稳定性。其多通道结构能够支持多个激光束的独立高速控制，为复杂光子系统提供高效、可靠的调制性能。AOMC 3350-6 广泛应用于高速激光扫描、共聚焦显微镜、多光束成像、荧光激发、生物医学仪器、光学测试与测量、实验室光子学及科研激光系统等领域，为高性能多通道激光控制提供稳定、高精度的解决方案。
主要特点
技术参数
| 型号 | AOMC 3350-6 |
| 波长 | 633 nm |
| 声光介质 | TeO₂ |
| 声速 | 4.2 mm/μs |
| 工作频率 | 350 MHz |
| 通光孔径 | 1 mm × 0.3 mm |
| 射频带宽 | 130 MHz |
| 输入阻抗 | 50 Ω |
| 驻波比 | ≤1.5:1 |
| 插入损耗 | ≤ 3% |
| 增透镀膜 | MIL-C-48497 |
| 消光比 | ≥ 1000:1 |
| 偏振 | 与声波方向垂直(90°) |
性能随波长变化曲线
| 波长 | 488 nm | 532 nm | 635 nm |
| 射频功率 | 0.8 W | 0.9 W | 1.0 W |
| 布拉格角 | 20.3 mrad | 22.2 mrad | 26.5 mrad |
| 光束分离角 | 40.6 mrad | 44.4 mrad | 53 mrad |
性能随光束直径变化曲线
| 光束直径 | 166 μm |
| 波长 | 635 nm |
| 最小衍射效率 | ≥ 75% |
| 上升时间 | 30 ns |
官方文档：可见光多通道声光调制器 AOMC 3350-6
