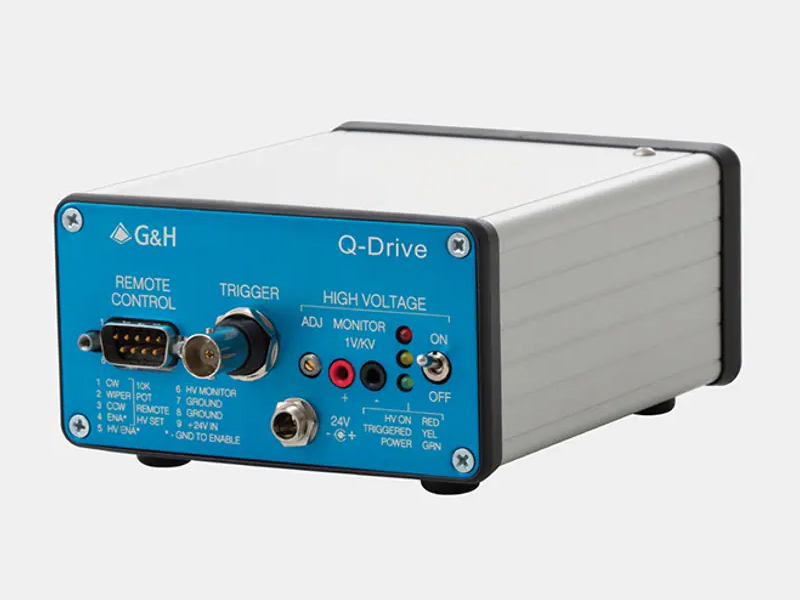

Q-Drive™ 台式KD*P普克尔盒驱动器
QBD/QBU系列普克尔盒驱动板
台式普克尔盒驱动器
任意波形普克尔斯盒驱动器
高重复率普克尔盒驱动器
HVR-Drive™ BBO 普克尔盒驱动器
机架式 BBO普克尔盒驱动器
OEM KD*P普克尔盒驱动器
机架式 BBO普克尔盒驱动器
用于灯泵浦激光器的电管Q开关驱动
Q-Drive™ 台式KD*P普克尔盒驱动器
QBD/QBU系列普克尔盒驱动板
台式普克尔盒驱动器
任意波形普克尔斯盒驱动器
高重复率普克尔盒驱动器
HVR-Drive™ BBO 普克尔盒驱动器
机架式 BBO普克尔盒驱动器
OEM KD*P普克尔盒驱动器
机架式 BBO普克尔盒驱动器
用于灯泵浦激光器的电管Q开关驱动

普克尔盒驱动器

时间:2020-05-18 类别:声光器件和电光器件 关注:10384

非常简单,紧凑和低成本、性能优良的电光调Q电源

电光Q开关驱动电源(普克尔盒电源)采用时间严格受控的高压脉冲电源来开启和关闭。控制方式有两种:退压方式和升压方式。可用来驱动铌酸锂、BBO和DKDP等电光Q开关,特别适合需要窄脉宽的脉冲激光器,研发调Q激光器,超快激光再生放大器等等。

我们一站式供应各种类型的电光Q开关电源,电光Q驱动电源,普克尔盒电源,普克尔高压电源,电光Q驱,电光开关电源,电光Q开关驱动器,普克尔盒驱动电源,普克尔盒驱动器,普克尔盒驱动板,电光调制器驱动源,电光调制器射频驱动模块,电光相位体调制器驱动电路,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

联系罗经理快速获取产品选型、最新报价和解决方案
手机: 18162698939(微信) 座机: 027-51858939
产品系列
激光器
声光器件和电光器件
光学元器件
激光配件
激光仪器与工具
工业自动化
产品经理信息

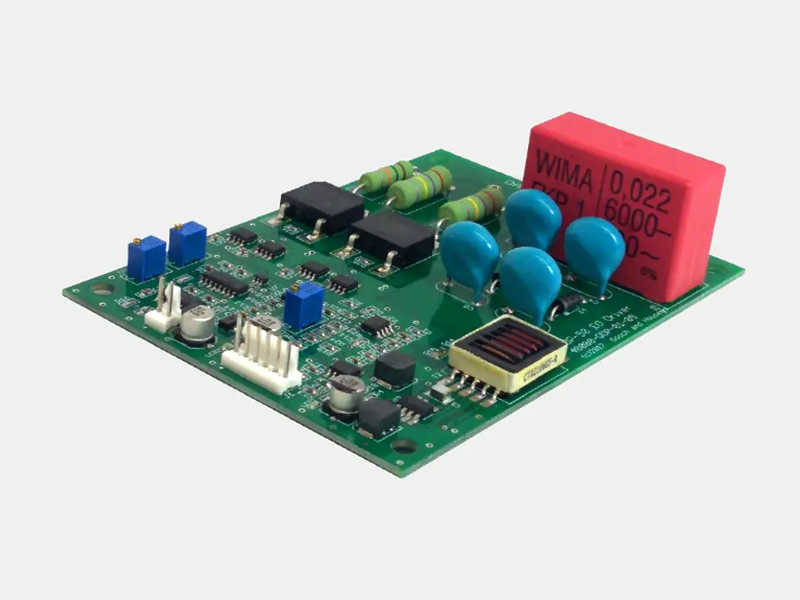

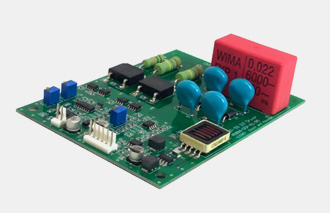

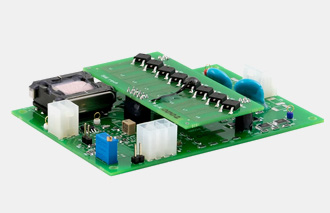

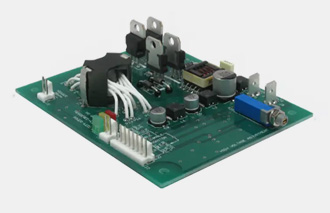

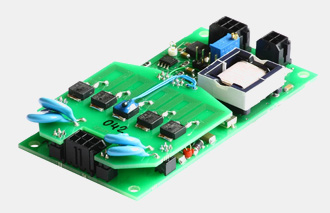

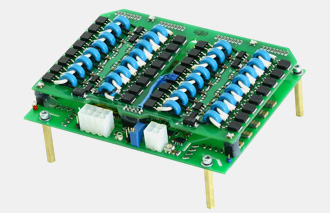

QBD系列普克尔盒驱动板

QBD系列是一款非常简单、紧凑且价格低廉的普克尔盒驱动板,这些驱动板的输出电压范围(高达6.0kV 双极),专门设计用于通过施加快速开关高压来控制普克尔盒。这些模块需要+24V直流电源和脉冲发生器来设置工作频率。用户可以手动(通过板载配置微调器)或远程(将直流电压施加到相应的引脚)在工作范围内对输出电压电平进行编程。QBD系列基于MOSFET技术,为前沿脉冲提供高重复率和快速转换时间。QBD的恢复时间相对较长(后脉冲沿为5-10μs,而QBU的恢复时间<20ns)。

QBD系列普克尔盒驱动板

主要特点

  • 紧凑性(90x50x20mm)

  • 退压式和升压式(固定)

  • 高达4kV的输出电压

  • 高达 50-100  kHz 的重复率(取决于电压)

  • <20ns上升时间或<20ns下降时间(前沿)

主要应用:

  • 调Q

主要技术参数

输入电压+24VDC
工作模式退压式和升压式
电压,高电平调节,高达6kV
电压,低电平固定,0V
最大重复率高达100kHz或更高(取决于负载和电压)
上升时间(下降时间)<20ns
恢复时间5-10us(取决于负载)
抖动10ns
延迟时间1us
负载电容高达0.5nF
工作温度+10~+40℃(可根据要求提供更宽的温度范围)
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸110x80x25mm
重量0.1kg

常用型号

退压式升压式
QBD-6024-DN退压式,2.4-6.0kV高压调节范围QBD-6024-UP升压式,2.4-6.0kV高压调节范围
QBD-5020-DN退压式,2.0-5.0kV高压调节范围QBD-5020-UP升压式,2.0-5.0kV高压调节范围
QBD-4016-DN退压式,1.6-4.0kV高压调节范围QBD-4016-UP升压式,1.6-4.0kV高压调节范围
QBD-3012-DN退压式,1.2-3.0kV高压调节范围QBD-3012-UP升压式,1.2-3.0kV高压调节范围
QBD-2008-DN退压式,0.8-2.0kV高压调节范围QBD-2008-UP升压式,0.8-2.0kV高压调节范围
QBD-1004-DN退压式,0.4-1.0 kV高压调节范围QBD-1004-UP升压式,0.4-1.0kV高压调节范围

可根据要求提供其他输出电压

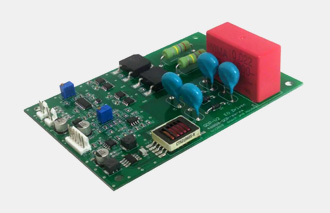

QBD-mini系列普克尔盒驱动板

QBD系列是一款非常简单、紧凑且价格低廉的普克尔盒驱动板,这些驱动板的输出电压范围(高达4.0kV双极),专门设计用于通过施加快速开关高压来控制普克尔盒。这些模块需要+24V直流电源和脉冲发生器来设置工作频率。用户可以手动(通过板载配置微调器)或远程(将直流电压施加到相应的引脚)在工作范围内对输出电压电平进行编程。QBD-mini系列基于MOSFET技术,为前沿脉冲提供高重复率和快速转换时间。QBD的恢复时间相对较长(后脉冲沿为5-10μs,而QBU的恢复时间<20ns)。

QBD-mini系列普克尔盒驱动板

主要特点

  • 退压式和升压式(固定)

  • 高达6kV的输出电压

  • 高达100kHz的重复率

  • <20ns上升时间或<20ns下降时间(前沿)

主要应用:

  • 调Q

主要技术参数

输入电压+24VDC
工作模式退压式和升压式
电压,高电平调节,高达4kV
电压,低电平固定,0V
最大重复率高达100kHz或更高(取决于负载和电压)
上升时间(下降时间)<20ns
恢复时间5-10us(取决于负载)
抖动10ns
延迟时间1us
负载电容高达0.5nF
工作温度+10~+40℃(可根据要求提供更宽的温度范围)
贮存温度-20~+60℃
湿度90%,不结露
尺寸90x50x20mm
重量0.1kg

常用型号

退压式升压式
QBD-mini-4016-DN退压式,1.6-4.0 kV高压调节范围QBD-mini-4016-UP升压式,1.6-4.0 kV高压调节范围
QBD-mini-3012-DN退压式,1.2-3.0 kV高压调节范围QBD-mini-3012-UP升压式,1.2-3.0 kV高压调节范围
QBD-mini-2008-DN退压式,0.8-2.0 kV高压调节范围QBD-mini-2008-UP升压式,0.8-2.0 kV高压调节范围
QBD-mini-1004-DN退压式,0.4-1.0 kV高压调节范围QBD-mini-1004-UP升压式,0.4-1.0 kV高压调节范围

可根据要求提供其他输出电压

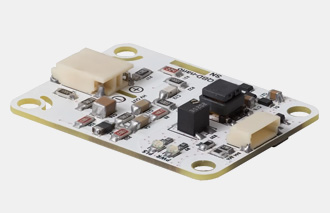

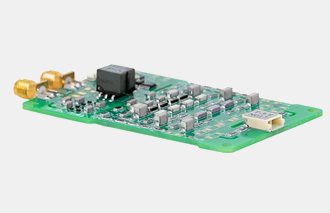

QBD-nano雪崩晶体管普克尔盒驱动板

QBD-nano是一款极其紧凑的普克尔盒驱动板,可在宽温度范围内产生具有高重复率、快速上升时间和可调脉冲幅度的高压脉冲。它可以产生高达3.8kV的双极输出电压。QBD-nano 专门设计用于通过施加快速开关高压来控制普克尔盒。该模块需要+5V直流电源和脉冲发生器来设置工作频率。用户可以手动(通过板载配置微调器)或自动(在各个引脚之间施加直流电压)在2600V-3800V范围内(基本版本 QBD-nano-3801)对输出电压电平进行编程。QBD-nano 基于雪崩晶体管,为前沿脉冲提供快速转换时间。QBD-nano 的恢复时间相对较长(后脉冲沿为5-10μs,而QBU-nano为1-3ns)。

QBD-nano雪崩晶体管普克尔盒驱动板

主要特点

  • 结构紧凑(40x30x8mm)

  • 双极输出

  • 高达3.8kV的输出电压

  • 高达4kHz的重复率

  • 1-3ns上升时间

主要应用:

  • 调Q

主要技术参数

输入电压+5VDC
输入电流最大500mA
输出类型双极
电压,高电平2600-3800V可调
脉冲间稳定性< 1%
上升时间1-3ns
脉冲保持时间0.5-1.0us(出厂预设,默认0.8-0.9us)
恢复时间<10us(取决于负载)
抖动<0.1ns
延迟时间<20ns
重复率最大4kHz(取决于负载和电压)
负载电容推荐5-7pF,最大20pF
工作温度-40~+60℃
尺寸40x30x8mm
重量0.01kg

常用型号

QBD-nano-3801UOUT=2.6-3.8kV,FMAX=1kHz,40x30mm尺寸的基本版本
QBD-nano-2502UOUT=1.85-2.5kV,FMAX=2kHz,40x30mm尺寸的低成本低压版本
QBD-nano-5001UOUT=3.7-5kV,FMAX=1kHz,即将推出,尺寸为 40x35mm
QBD-nano-3804UOUT=2.6-3.8kV,FMAX=4kH,即将推出,尺寸为 40x35mm

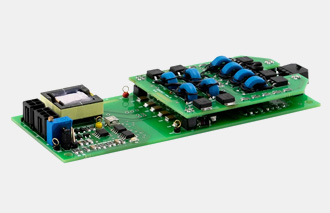

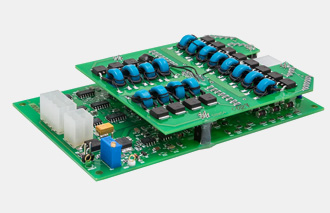

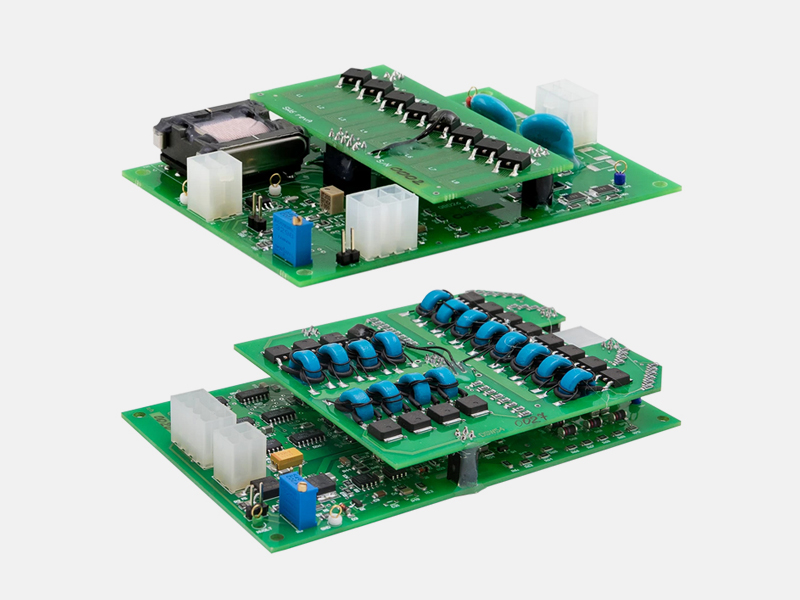

QBU系列普克尔盒驱动板

QBU系列是一款体积小、稳定性好、高重复率和的功能强大的多功能普克尔盒驱动板,输出电压范围(高达6.0kV 双极),方波输出,高达0.5nF带负载能力,可用于高级光束控制,专门设计用于通过施加快速开关高压来控制普克尔盒,这些模块需要 +24 V DC 电源和脉冲发生器来设置工作频率和脉冲宽度。用户可以手动(通过板载配置微调器)或远程(将直流电压施加到相应的引脚)在工作范围内对输出电压电平进行编程。QBU系列基于 MOSFET 技术,为两个脉冲边沿提供高重复率和快速转换时间 (< 15 ns)。

QBU系列普克尔盒驱动板

主要特点

  • 通过任意外部TTL信号输出触发,提供多种操作方案

  • 高达6kV的输出电压

  • 高达100kHz的重复率

  • <15ns(约10ns典型值)上升/下降时间

  • 紧凑、易于内置的设计

主要应用:

  • 调Q

  • 脉冲选择、脉冲切片

主要技术参数

输入电压+24VDC
工作模式输出由任意外部TTL信号触发
电压,高电平可调,高达6kV
电压,低电平固定,0V
脉冲宽度200ns-∞
最大重复率高达100kHz 或更高(取决于负载和电压)
上升/下降时间<15ns(~10 ns典型值) @负载<11pF;<20ns@负载<23pF
抖动10ns(LJ修改为1ns)
延迟时间1us(LJ修改为100ns)
负载电容高达0.5nF
工作温度+10~+40℃(可根据要求提供更宽的温度范围)
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸130x80x25mm
重量0.1kg

常用型号

QBU-60242.4-6.0kV高压调节范围
QBU-50202.0-5.0kV高压调节范围
QBU-40161.6-4.0kV高压调节范围
QBU-30121.2-3.0kV高压调节范围
QBU-20080.8-2.0kV高压调节范围
QBU-10040.4-1.0kV高压调节范围

其他选项:-LJ为低抖动选项;可根据要求提供其他输出电压

QBU-mini系列普克尔盒驱动板

QBU-mini系列是一款体积小、稳定性好、高重复率和的功能强大的多功能普克尔盒驱动板,输出电压范围(高达3.5kV 双极),方波输出,专门设计用于通过施加快速开关高压来控制普克尔盒,这些模块需要 +24V直流电源和脉冲发生器来设置工作频率和脉冲宽度。用户可以手动(通过板载配置微调器)或远程(将直流电压施加到相应的引脚)在工作范围内对输出电压电平进行编程。QBU系列基于MOSFET技术,为两个脉冲边沿提供高重复率和快速转换时间 (<15ns)。通过强制空气冷却保持足够的冷却,在低负载电容和低工作电压下,模块可以实现高达30kHz(连续模式)或50kHz(突发模式)的性能。在满载(3.5kV,11pF)下,重复频率高于8kHz。

QBU-mini系列普克尔盒驱动板

主要特点

  • 紧凑(小至140x50x20mm)

  • 输出由任意外部TTL信号触发

  • 高达3.5kV的输出电压

  • 高达50kHz的重复率(取决于电压)

  • <15ns上升时间和下降时间

主要应用:

  • 调Q

  • 脉冲选择、脉冲切片

主要技术参数

输入电压+24VDC
工作模式输出由任意外部TTL信号触发
电压,高电平可调,高达3.5kV
电压,低电平固定,0 V
脉冲宽度200ns-∞
最大重复率>8kHz满载(3.5kV,11pF);高达30-50 kHz及更低负载电容和电压时更高
上升/下降时间10ns典型值
抖动~2ns(LJ修改为1ns)
延迟时间~150ns(LJ修改为100ns)
工作温度+10~+40℃
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸140x50x20mm
重量0.1kg

常用型号

QBU-mini-35141.4-3.5 kV高压调节范围
QBU-mini-30121.2-3.0 kV高压调节范围
QBU-mini-20080.8-2.0 kV高压调节范围
QBU-mini-10040.4-1.0 kV高压调节范围

可根据要求提供其他输出电压

QBU-nano雪崩晶体管普克尔盒驱动板

QBU-nano是一种紧凑型普克尔斯盒驱动器,可在宽温度范围内产生具有高重复率、快速上升和下降时间以及可调节脉冲持续时间和脉冲幅度的高压脉冲。该模块需要+12V直流电源和脉冲发生器来设置工作频率和脉冲持续时间。输出电压电平(高达5.8kV)可由用户手动(通过板载配置微调器)或自动(在各个引脚之间施加DC电压)在VMAX范围内编程为70-100%电平。输出脉冲持续时间由触发脉冲持续时间决定。QBU-nano 基于雪崩晶体管,为两个脉冲边沿提供快速转换时间。

QBU-nano雪崩晶体管普克尔盒驱动板

主要特点

  • 输入–12VDC

  • 脉冲宽度可调高达~800ns

  • 单极输出

  • 高达5.8kV的输出电压

  • 高达2kHz的重复率

  • 1-3ns上升和下降时间

  • 工作温度-40~+60℃

主要应用:

  • 超快光束调制和偏转

  • 激光再生放大器的控制

  • 脉冲选择

主要技术参数

输入电压+12VDC(8-16V)
输入电流最大500mA
输出类型单极
电压,高电平1300-2000V用于2000V
 1800-2800V用于2800V
 2600-3800V用于3800V
 3600-4800V用于4800V
4400-5800V用于5800V
脉冲间稳定性<1%
上升/下降时间1-3ns
恢复时间<10us(取决于负载)
抖动0.1-0.2ns典型值
延迟时间15-20ns典型值
重复率2kHz最大值用于2000V、2800V、3800V
 1kHz最大值用于4800V修改
500Hz最大值用于5800V修改
负载电容推荐 5-7 pF,对于大多数修改最大 10 pF
推荐 3 pF,对于 5800 V 修改最大 5 pF
工作温度-40~+60℃
尺寸80x50x20mm
重量0.1kg

常用型号

QBU-nano-2002UOUT= 1.3-2.0kV,FMAX= 2kHz
QBU-nano-2802UOUT= 1.8-2.8kV,FMAX= 2kHz
QBU-nano-3802UOUT= 2.6-3.8kV,FMAX= 2kHz
QBD-nano-4801UOUT= 3.6-4.8kV,FMAX= 1kHz
QBU-nano-58005UOUT= 4.4-5.8kV,FMAX= 0.5kHz,负载电容推荐3pF,最大5pF

QBU-10kV普克尔盒驱动板

QBU-10kV是QBU系列工作电压范围的扩展,最高可达10kV(双极)。高输出电压允许在半波电压方案下使用普克尔盒或处理更大的晶体。QBU-10kV系列专门设计用于通过施加快速开关高压来控制普克尔盒。这些模块需要+24V直流电源和脉冲发生器来设置工作频率和脉冲宽度。用户可以手动(通过板载配置微调器)或远程(将直流电压施加到相应的引脚)在工作范围内对输出电压电平进行编程。QBU-10kV基于MOSFET技术,为两个脉冲边缘提供高重复率和快速转换时间(上升时间<20ns/下降时间<25ns)。使用强制空气冷却,即使在最大输出电压下也可以进行数千赫兹的操作。

QBU-10kV普克尔盒驱动板

主要特点

  • 输出由任意外部TTL信号触发

  • 高达10kV的输出电压

  • >5kHz@10kV重复率,在较低电压下更高

  • <20ns上升/<25ns下降时间

主要应用:

  • 调Q

  • 脉冲选择、脉冲切片

主要技术参数

输入电压+24VDC
工作模式输出由任意外部TTL信号触发
电压,高电平在4–10kV范围内可调
电压,低电平固定,0V
脉冲宽度200ns-∞
最大重复率>5kHz满载(10kV, 11pF)
上升/下降时间<20ns/<25ns
抖动~1.5ns
延迟时间~150ns
工作温度+10~+40℃
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸132x105x50mm
重量0.2kg

常用型号

QBU-10kV4.0-10.0 kV高压调节范围

可根据要求提供其他输出电压

QBY-4050高能效普克尔盒驱动板

QBY-4050是一款紧凑、极低功耗的高效普克尔盒驱动器,具有极低的功耗,即不需要冷却,在输出端提供重复频率为10kHz且持续时间为40-1000 ns的准矩形双极电压脉冲,以控制电光晶体的双折射来改变光的偏振状态穿过。QBY-4050需要+24V直流电源和脉冲发生器来设置工作频率和脉冲宽度,最大功率不超过10W(对于50 kHz和4kV状态下的5pF负载)。输出电压高达5kV,速率高达50kHz,很大程度上取决于负载电容。驱动器提供大约30-40ns长的上升和下降时间。可以通过模拟输入信号调节脉冲幅度,通过外部LVDS信号调节脉冲宽度。

QBY-4050高能效普克尔盒驱动板

主要特点

  • 输电压为24VDC

  • 输出电压高达5kV

  • 50kHz和4kV状态下5pF负载的功耗<10W

  • <40ns上升/下降时间(<20ns根据要求)

  • 性能50kHz@4kV

  • 紧凑的尺寸–112x108x25mm

主要应用:

  • 调Q、脉冲切片

  • 激光雷达系统

主要技术参数

输入电压+24VDC
输入电流最大4A
脉冲幅度VMAX 5kV
脉冲间稳定性< 1%
脉冲宽度40-1000 ns(其他根据要求)
最大重复率在4kV时最高可达50kHz
上升/下降时间<40ns(根据要求<20ns)
负载电容推荐5pF,最大20pF
抖动<0.2ns
延迟时间<20ns
工作温度-40~+60℃
冷却驱动器应通过底部冷却
尺寸112x108x25mm
重量0.2kg

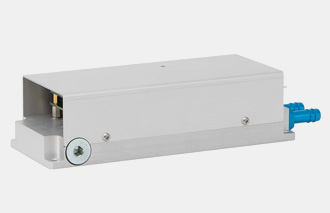

HVSW-03高压高重复率普克尔盒驱动器

HVSW-03是用于皮秒和飞秒激光器的专用高压高重复率普克尔盒驱动器,主要用途是从脉冲序列中提取单个脉冲。

使用驱动程序可以在两种操作模式之间进行选择:

  • 固定宽度的短脉冲(约10-15ns),由外部TTL的前沿触发。

  • 可变宽度长脉冲(通常在100-2000ns 范围内调整,其他根据要求调整),当外部TTL信号的前沿导致脉冲上升,而后沿导致脉冲下降。

最大输出电压为2kV(双极),最大重复频率高达1-2MHz(取决于输出电压、冷却条件和设备修改)。驱动器的底面是用于冷却设备的散热区域,因此我们建议使用大型机箱、散热器或冷板来连接驱动器。驱动器需要+24V直流电源和脉冲发生器来设置工作频率和脉冲宽度(在可变脉冲宽度模式下)。不需要单独的直流高压源。用户使用模拟接口或基本接口 RS-485 和提供的PC软件设置输出电压电平。

HVSW-03高压高重复率普克尔盒驱动器

主要特点

  • 高达2.0kV的输出电压

  • 在1.6kV电压下重复率高达1MHz

  • 上升时间和下降时间5-8ns

  • 两种可能的操作模式:短脉冲(10-15ns,固定宽度)和长脉冲(100-2000ns,可调宽度)

  • 集成高压电源

  • 紧凑(小至170x60x32mm)

主要应用:

  • 脉冲选择

  • 空腔倾倒

  • 再生放大器控制

主要技术参数

输入电压+24VDC
输入电流<6A
工作模式短脉冲(典型值15ns,固定);长脉冲(典型值100-2000ns,可调节)
输出电压可调,高达2kV
脉冲宽度15ns固定(短脉冲模式);100ns-2000ns可调(长脉冲模式)
重复率在1.5kV电压下高达1MHz
上升/下降时间5-7ns
抖动±250ps
延迟时间< 50ns
负载电容通常为5-7pF
工作温度+10~+40℃
贮存温度-20~+60℃
湿度0 … 90%,不结露
尺寸162x60x32mm
重量<0.5kg

常用型号

HVSW-03高达2.0kV 的输出电压
 高达1MHz 的重复率
 5-7ns上升/下降时间
HVSW-03-HF高达2.0kV的输出电压
 高达2MHz的重复率
 6-8ns上升/下降时间

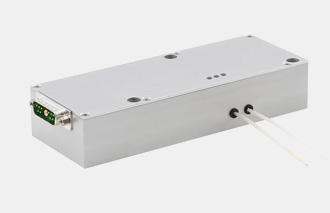

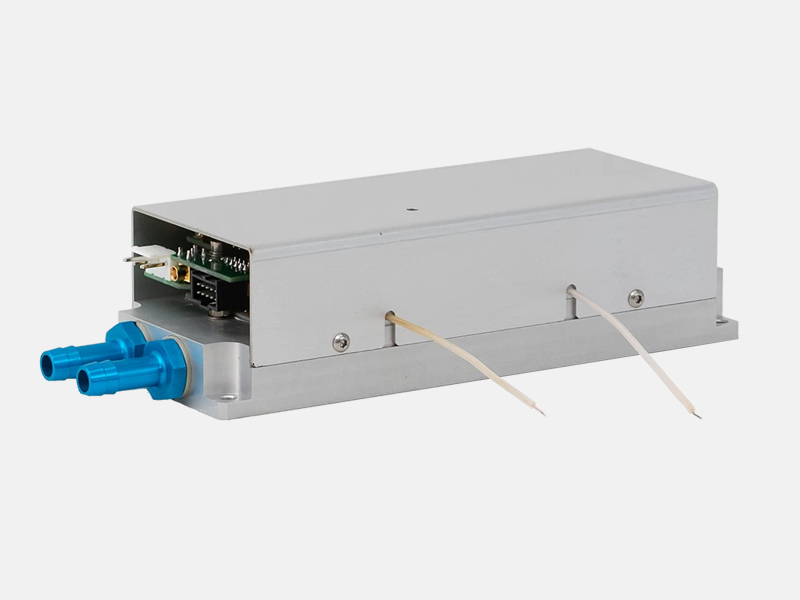

HVSW-04高压高重复率普克尔盒驱动器

HVSW-04是用于皮秒和飞秒激光器的专用高压高重复率普克尔盒驱动器,主要用途是从脉冲序列中提取单个脉冲。

使用驱动程序可以在两种操作模式之间进行选择:

  • 固定宽度的短脉冲(约  15-20 ns),由外部 TTL 的前沿触发。

  • 可变宽度长脉冲(通常在 100-2000 ns 范围内调整,其他根据要求调整),当外部 TTL 信号的前沿导致脉冲上升,而后沿导致脉冲下降。

我们还提供广泛的驱动器修改,可在15-2000ns脉冲宽度范围内连续调节。
 该驱动器需要+24 V DC 电源、一个用于设置工作频率和脉冲宽度的脉冲发生器(在可变脉冲宽度模式下)和一个HV DC 双极电源(例如 HVPS-300)。输出电压电平由用户使用高压直流电源的接口设置。最大输出电压为4 kV(双极),最大重复频率为0.5-4 MHz(取决于输出电压,下表给出了一些目标性能):

输出电压,kV重复率,MHz (*)功耗,W
4.00.5< 300
3.21< 400
2.02< 300
1.63< 300
1.44< 350

(*) 数值为近似值,具体性能取决于实际负载电容和冷却条件。

请注意,双极型器件的输出脉冲电压 U 是通过将 +U/2 施加到一根输出线并将 –U/2 施加到另一根而形成的。因此,两个输出极都低于 HV。驱动器是水冷的,可以通过模拟接口或通过 RS-485 接口(不能同时!)控制驱动器。PC 软件可用于实验室用途。

HVSW-04高压高重复率普克尔盒驱动器

主要特点

  • 高达4.0kV的输出电压

  • 高达4MHz的重复频率(在1.6kV电压下)

  • 高达1MHz的重复频率(在3.2kV电压下)

  • 上升/下降时间5-11ns

  • 需要外部高压电源(例如HVPS-300)

  • 基本型号有两种可能的操作模式:短脉冲(15-20ns,固定宽度)和长脉冲(100-2000ns,可调节宽度)

  • 15-2000ns脉冲用于大范围调节

主要应用:

  • 脉冲选择

  • 空腔倾倒

  • 再生放大器控制

主要技术参数

低压输入+24VDC,最大2.5A
高压输入+HV/2 一根线; -HV/2另一根线
输出类型双极
脉冲振幅可调,高达4kV
电压基底固定,0 V
最大重复率高达4MHz
最小重复率单发
脉冲宽度
 - 固定脉冲宽度模式
 - 可变脉冲宽度模式

15-20ns,固定
15-2000ns或100-2000ns,可调
脉冲间隔>50ns
上升/下降时间从输出电压~1kV时的5-7ns到最大时的9-11ns。电压 (4kV)
延迟时间<50ns
抖动<0.5ns (±250ps)
负载电容典型值 5-7 pF
工作温度+10~+40℃
贮存温度-20~+60℃
湿度0~90%,不结露
保护- 200ns-2200ns范围内调整的超长脉冲(门限值);- 过热保护
尺寸176x69x50mm
重量<0.5kg

常用型号

HVSW-04或HVSW-04-4kV高达4.0kV的输出电压
 高达1MHz的重复频率(在3.2kV电压下)
 9-11ns上升/下降时间(在4kV电压下)
 短脉冲(15-20ns,固定)和长脉冲(100-2000ns,可调)操作模式,20-100ns 范围不可用
HVSW-04-2kV高达2.0kV的输出电压
 高达4MHz的重复频率(在1.6kV电压下)
 7-9 ns上升/下降时间(在2kV电压下)
 短脉冲(15-20ns,固定)和长脉冲(100-2000ns,可调)操作模式,20-100ns范围不可用
HVSW-04-4kV-WR
 (宽范围)
高达4.0kV的输出电压
 高达1MHz的重复频率(在3.2kV电压下)
 9-11ns上升/下降时间(在4kV电压下)
 在15-2000ns范围内连续可调脉冲宽度
HVSW-04-2kV-WR
 (宽范围)
高达2.0kV的输出电压
 高达4MHz的重复频率(在1.6kV电压下)
 7-9ns上升/下降时间(在2kV电压下)
 在15-2000ns范围内连续可调脉冲宽度

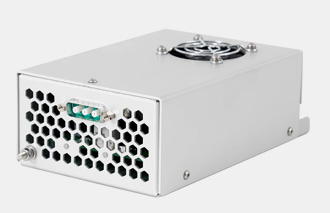

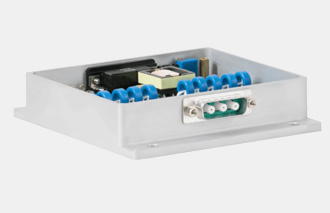

HVPS-300高压电源(MHz级普克尔盒驱动器)

HVPS-300是一款具有双极性输出的专用高精度直流高压电源,输出连接器具有三个引脚——接地、高压正极和高压负极。HV正极和HV负极的电位始终与地电位等距,4kV输出电压是通过在HV正极引脚产生+2kV和在HV负极引脚产生-2 kV产生的。由于HV双极输出的高稳定性,HVPS-300主要用来驱动激光行业常用的高压高重复率普克尔盒。

有两个可用的模块版本:

  • 台式,可在实验室中使用(100-240V AC),只需接电

  • 用于集成到其他设备的内置版本,由24V DC供电

模块的输出为直流高压(默认情况下可修改至4kV,可讨论更高的电压)。最大输出功率超过300W。电源包含一个用于主动冷却的风扇。默认情况下,所有接口都是模拟的。可根据要求提供数字接口。

HVPS-300高压电源(MHz级普克尔盒驱动器)

主要特点

  • 输入电压

HVPS-300:24VDC
 HVPS-BT-300:100-240VAC

  • 双极输出

  • 输出电压高达4kV(±2kV)

  • 高输出功率高达300W

  • 输出电压精度优于0.5%

主要应用:

  • 脉冲选择

  • 空腔倾倒

  • 再生放大器控制

主要技术参数

输入电压+24VDC
输入电流全输出功率时高达20A
高压输出类型双极,即+V/2加到一根输出线上;-V/2到另一个
最大输出电压高达 4 kV 直流
最大输出功率>300W(在80-100%的VMAX区域内)
输出电容取决于改变
电压精度< 0.5% 典型值(包括温度漂移)
波纹< 0.2% 峰值
效率> 85%
工作温度+10~+40℃
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸169x107x59mm(无输入和输出)
重量<1.0kg

常用型号

HVPS-300-2kV最大输出电压2kV
 最大输出功率超过300W@2kV并随着输出电压稳步下降
 输出电容13.5uF
HVPS-BT-300-2kVHVPS-300-2kV的台式版本
HVPS-300-4kV最大输出电压4kV
 最大输出功率超过300W@4kV并随着输出电压稳步下降
 输出电容3.3uF
HVPS-BT-300-4kVHVPS-300-4kV的台式版本

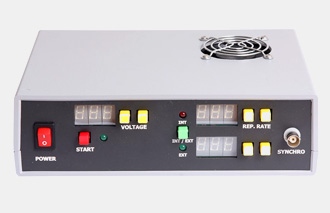

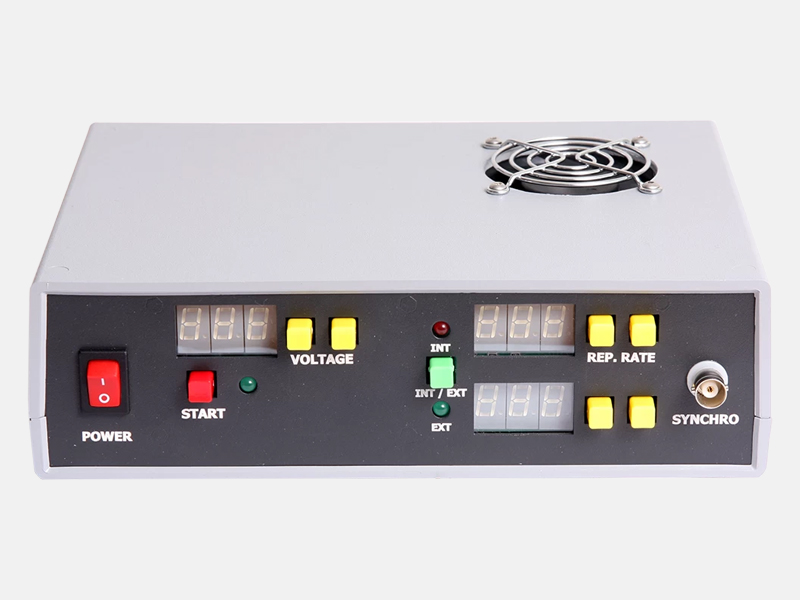

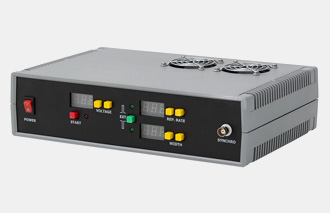

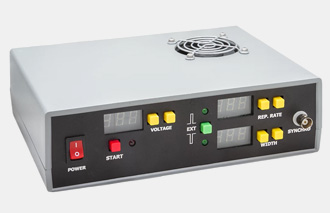

QBD-BT系列台式普克尔盒驱动器

QBD-BT系列专为实验室使用而设计,输出电压高达6.0kV(双极),专门设计用于通过施加快速开关高压来控制普克尔盒。用户可以通过RS-232或前面板在工作范围内选择电压等级和工作频率。触发是自动执行的或通过来自外部设备的信号执行。QBD-BT系列采用封装形式,便于用户安装,它们在常见的100-240V AC  50/60Hz下运行,因此您不需要为驱动器提供额外的电源。基于MOSFET技术,为前沿脉冲边缘提供高重复率和快速转换时间。QBD-BT的恢复时间相对较长(后脉冲沿为5-10μs,而QBU-BT<20ns)。

在内部同步模式下,QBD-BT系列(从QBD-BT-1004-UP/DN到QBD-BT-6024-UP/DN)的性能仅限于下表中给出的值。假设普克尔盒和连接电缆的总电容负载为23pF(这对应于以非最佳方式弯曲的50cm输出电缆并且高于正常普克尔斯盒电容)。

输出电压,kV重复率,kHz输出电压,kV重复率,kHz
0.40-0.792960.80-1.19200
1.20-1.391601.40-1.59130
1.60-1.791101.80-1.9990
2.00-2.49562.50-2.9940
3.00-3.49313.50-3.9924
4.00-4.49184.50-4.9915
5.00-5.49125.50-5.9911
6.00-6.009

在外部同步模式和/或突发模式(即短期操作)中可以实现更高的性能。负载电容越高,性能就越差。

QBD-BT系列台式普克尔盒驱动器

主要特点

  • 升压式和退压式(固定)

  • 高达6kV的输出电压

  • 高达100kHz和更高的重复率

  • <20ns上升或下降时间(前沿)

主要应用:

  • 调Q

主要技术参数

输入电压100-240 V AC, 50/60Hz
输入电流<1A
工作模式升压式和退压式
同步内部和外部
电压,高电平可调,高达6kV
电压,低电平固定,0V
最大重复率高达100kHz或更高(取决于负载和电压)
上升/下降时间< 20ns
恢复时间5-10us(取决于负载)
抖动1ns
延迟时间100ns
负载电容高达0.5nF
工作温度0~+40℃
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸225x200x60mm
重量2kg

常用型号

升压式退压式
QBD-BT-6024-UP升压式,2.4-6.0kV高压调节范围QBD-BT-6024-DN退压式,2.4-6.0kV高压调节范围
QBD-BT-5020-UP升压式,2.0-5.0kV高压调节范围QBD-BT-5020-DN退压式,2.0-5.0kV高压调节范围
QBD-BT-4016-UP升压式,1.6-4.0kV高压调节范围QBD-BT-4016-DN退压式,1.6-4.0kV高压调节范围
QBD-BT-3012-UP升压式,1.2-3.0kV高压调节范围QBD-BT-3012-DN退压式,1.2-3.0kV高压调节范围
QBD-BT-2008-UP升压式,0.8-2.0kV高压调节范围QBD-BT-2008-DN退压式,0.8-2.0kV高压调节范围
QBD-BT-1004-UP升压式,0.4-1.0kV高压调节范围QBD-BT-1004-DN退压式,0.4-1.0kV高压调节范围

可根据要求提供其他输出电压

QBU-BT系列台式普克尔盒驱动器

QBU-BT系列专为实验室使用而设计,输出电压高达6.0kV(双极),专门设计用于通过施加快速开关高压来控制普克尔盒。用户可以通过RS-232或前面板在工作范围内选择电压等级和工作频率。触发是自动执行的或通过来自外部设备的信号执行。QBU-BT系列采用封装形式,便于用户安装,它们在常见的100-240V AC  50/60Hz下运行,因此您不需要为驱动器提供额外的电源。基于MOSFET技术,为前沿脉冲边缘提供高重复率和快速转换时间。

在内部同步模式下,QBU-BT系列(从QBU-BT-1004到QBD-BT-6024)的性能仅限于下表中给出的值。假设普克尔盒和连接电缆的总电容负载为23pF(这对应于以非最佳方式弯曲的50cm输出电缆并且高于正常普克尔斯盒电容)。

输出电压,kV重复率,kHz输出电压,kV重复率,kHz
0.40-0.792960.80-1.19200
1.20-1.391601.40-1.59130
1.60-1.791101.80-1.9990
2.00-2.49562.50-2.9940
3.00-3.49313.50-3.9924
4.00-4.49184.50-4.9915
5.00-5.49125.50-5.9911
6.00-6.009

在外部同步模式和/或突发模式(即短期操作)中可以实现更高的性能。负载电容越高,性能就越差。

QBU-BT系列台式普克尔盒驱动器

主要特点

  • 不同的工作模式:升压式、退压式和用户自定义(由外部TTL信号触发)

  • 高达6kV的输出电压

  • 高达100kHz和更高的重复率

  • 上升/下降时间<20ns

  • 非常适合实验室用途

主要应用:

  • 调Q

  • 脉冲选择、脉冲切片

  • 高级光束控制

主要技术参数

输入电压100-240 V AC, 50/60Hz
输入电流<1A
工作模式升压式和退压式(由任意外部TTL信号触发)
电压,高电平可调,高达6kV
电压,低电平固定,0V
脉冲宽度1us-1s(内部同步模式);200ns-∞(外部同步模式)
最大重复率高达100kHz或更高(取决于负载和电压)
上升/下降时间<20ns
恢复时间5-10us(取决于负载)
抖动10ns(LJ修改为1ns)
延迟时间1us(LJ修改为100ns)
负载电容高达0.5nF
工作温度0~+40℃
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸225x200x60mm
重量2kg

常用型号

QBU-BT-60242.4-6.0kV高压调节范围
QBU-BT-50202.0-5.0kV高压调节范围
QBU-BT-40161.6-4.0kV高压调节范围
QBU-BT-30121.2-3.0kV高压调节范围
QBU-BT-20080.8-2.0kV高压调节范围
QBU-BT-10040.4-1.0kV高压调节范围

其他选项:LJ低抖动可选项;可根据要求提供其他输出电压

QBU-BT-10kV台式普克尔盒驱动器

QBU-BT-10kV是QBU-BT系列工作电压范围的扩展,最高可达10kV(双极)。高输出电压允许在半波电压下使用普克尔盒或处理更大的晶体。专门设计用于通过施加快速开关高压来控制普克尔盒。用户可以通过RS232或前面板在工作范围内选择电压电平、工作频率和脉冲宽度。触发是自动执行的或通过来自外部设备的信号执行。采用封装形式,便于用户安装,它们在常见的100-240V AC 50/60Hz下运行,因此您不需要为驱动器提供额外的电源。

QBU-BT-10kV基于MOSFET技术,为两个脉冲边沿提供高重复率和快速转换时间(上升时间<20ns,下降时间<25ns)。由于高效率和嵌入式强制空气冷却,即使在最大输出电压下也可以进行数千赫兹的操作。

在内部同步模式下,QBU-BT-10kV性能仅限于下表中给出的值。普克尔盒和连接电缆的总电容负载假定为11pF(这对应于5-7pF的典型普克尔盒电容和30-50cm电缆)。

输出电压,kV重复率,kHz输出电压,kV重复率,kHz
4.00-4.99505.00-5.9930
6.00-6.99257.00-7.9920
8.00-8.99159.00-9.9910
10.0-10.05

在外部同步模式下可以获得更高的性能。在突发模式(即短期操作)中,性能至少提高了两倍,并且在低工作电压和低负载电容下可以达到100kHz。负载电容越高,性能就越差。

QBU-BT-10kV台式普克尔盒驱动器

主要特点

  • 不同的工作模式:升压式、退压式和用户自定义(由外部TTL信号触发)

  • 高达10kV的输出电压

  • 高达50kHz和更高的重复率

  • 上升时间<20ns,下降时间<25ns

  • 非常适合实验室用途

主要应用:

  • 调Q

  • 脉冲选择、脉冲切片

  • 高级光束控制

主要技术参数

输入电压100-240 V AC, 50/60Hz
输入电流<1A
工作模式升压式和退压式(由任意外部TTL信号触发)
电压,高电平在4–10kV范围内可调
电压,低电平固定,0V
脉冲宽度1us-1s(内部同步模式);200ns-∞(外部同步模式)
最大重复率>5kHz满负载(10kV, 11pF)
上升/下降时间<20ns/<25ns
抖动~1.5ns
延迟时间~150ns
过热保护~72℃
工作温度0~+40℃
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸300x220x80mm
重量2kg

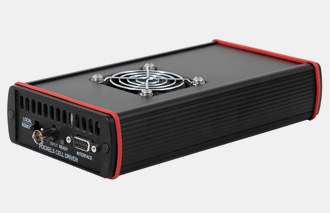

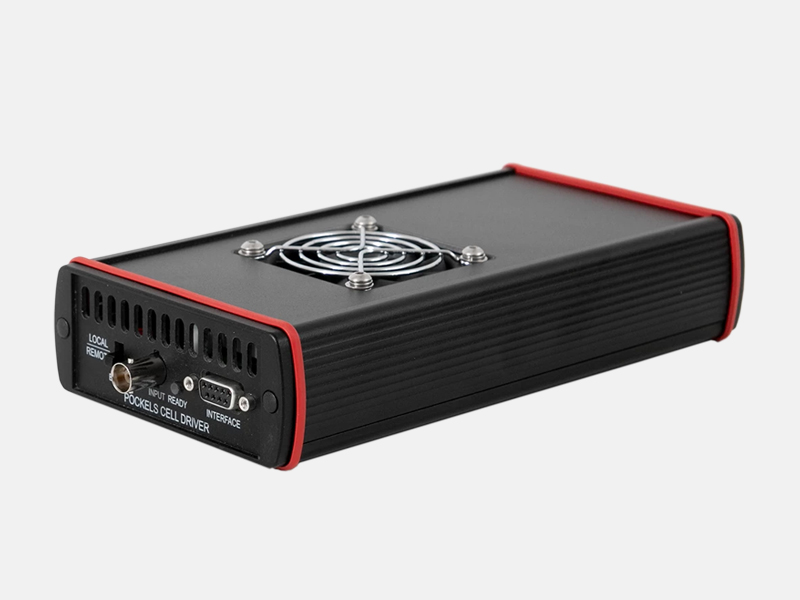

任意波形普克尔盒驱动器QBX-08

QBX-08专为普克尔盒上的电压应连续可调的应用而设计。它本质上是一个放大器,可以用作电光调制器,连接到普克尔盒。QBX-08需要+24V直流电源和波形发生器来设置工作电压和信号形式。该驱动器基于电压放大器,最大输出电压为800V(可根据要求提供更小和更高的其他电压值,最高可达1600V)。具有任意波形的低压输入模拟信号 (0-8V) 以100:1的因子放大并传送到普克尔盒。QBX-08包含一个用于主动冷却的风扇,可提供PCB和封闭版本。

任意波形普克尔盒驱动器QBX-08

主要特点

  • 任意波形输入信号放大器

  • 高达800V高压(根据要求提供1600V)

  • 在全电压和60pF下超过50kHz,在较小的电压和负载下高达1MHz

  • 快速转换<1μs(全斜率)

主要应用:

  • 电光学(光调制、光束偏转、光束转向)

  • 执行器(压电、MEMS)

  • 超声波设备

主要技术参数

电源输入24VDC,1.5A
输入信号模拟信号0-8V
输入阻抗50Ω
输出类型高压信号重复低压输入信号的形状
输出极性正面(根据要求提供其他)
输出电压0-800V(100:1放大)
重复率高达1MHz(在较小的负载和电压下)
 也限制为fMAX*C*U2=2W,例如:~50kHz@800V和60pF
~130kHz@500V和60pF
上升/下降时间<1us(全斜率)
延迟时间<1us
负载类型电容式(根据要求提供其他)
负载电容<60pF(其他根据要求)
冷却带集成风扇的强制通风
工作温度0~+40℃
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸206x85x45mm
重量0.6kg

Q-Drive™台式KD*P普克尔盒驱动器

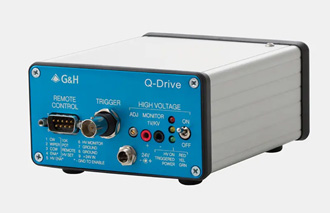

Q-Drive设计用于产品开发、教学和研究实验室,以1–4.5kHz的重复频率、1.5–4.5kV的输出电压和4–7ns的上升和下降时间以及150 ns–5μs的脉冲宽度运行,完全独立于电源和所有控制电路,只需要24VDC和触发信号即可运行。该驱动器采用紧凑的100x125x50mm  (4x5x2") 铝制外壳,具有全套控件、指示灯和远程控制功能。它使用外部24VDC电源(包括电源适配器)运行。该驱动器的一个独特特性是其差分双极输出——降低对地电压和电击危险,这是实验室环境中的一个重要特性。普克尔盒的电缆在外壳背面,使它们远离前面板。驱动器输出受到短路保护。该驱动器的设计具有低组件应力、最高质量组件和美国海军降额标准的可靠性。

Q-Drive™台式KD*P普克尔盒驱动器

主要特点

  • 4-7ns、1.5-4.5kV、1Hz-4.5kHz

  • 50Ω隔离触发器

  • 前面板控制设定电压和功率

  • B-9连接器,带电压监视器、远程设定点、电压开/关

  • 功率、高压和触发器的状态LED显示

主要优势

  • 前面板或远程控制

  • 短路保护输出

  • 易于集成OEM版本

  • 电磁屏蔽外壳

主要应用:

适用于以下行业研发调Q激光器:

  • 医学和皮肤科

  • 成像

  • 雕刻

  • 金属切割

  • 微加工

  • 测距

  • 全息成像

脉冲顶部标称:<150ns
衰减时间常数标称:<5ns
脉冲电压最小值:1.5kV,最大值:4.5kV
负载电容最大值:30pF
24 VDC最大值:180mA(输出折返前的功率限制)
触发电压最小值:2V,最大值:8V
输入阻抗最小值:48Ω,最大值:52Ω
脉冲宽度最小值:200ns
抖动,触发输出标称值:20ps RMS(2ns 触发上升时间,泰克11801)
温度最低:-20℃,最高:50℃

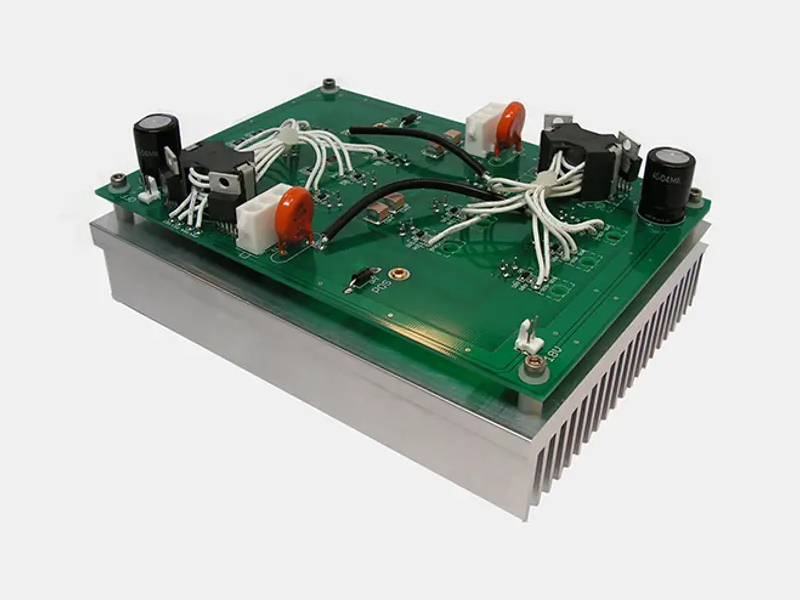

HVR-Drive™ BBO普克尔盒驱动器

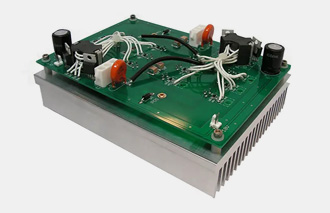

HVR-Drive设计用于高重复率超快激光再生放大器中脉冲选择应用,可以在1/4λ波电压或1/2λ电压下驱动普克尔盒 ,最高电压和频率可达7.5kv和200khz,在快速上升和下降时产生平顶波形。因需使用外部电源,要求留有一定的热负载空。HVR-Drive尺寸为136.5x178x70mm(5.375x7.0x2.8英寸),带有用于对流冷却的标准散热器,既可风冷也可水冷以提高重复频率。我们可为各种应用提供不同类型的电源。开/关触发可以是标准TTL信号,也可提供其他选项的光触发输入方式。我们也可按您的要求提供定制电源。可提供远程监控、远程关机和超温指示器等选项。

HVR-Drive™ BBO普克尔盒驱动器

主要特点

  • 0-200kHz重复脉冲

  • 7.5KV输出电压

  • 10-15ns上升和下降时间

  • 100ns-5μs脉冲宽度

  • 双极平衡输出

主要优势

  • 结构紧凑

  • 热负荷小

  • 易于集成

主要应用:

  • 金属切割

  • 焊接

  • 玻璃切割

  • 蓝宝石切割

  • 光谱学

低压电源最小值:21.0VDC,最大值:28.0VDC
低压电源:200kHz重复频率最大:300mA
2个高压电源  最大值:200mA(对于7.5kV输出,需要外部±1875 VDC)
开/关触发电压最小值:4V,最大值:15V,通常为5V,TTL
触发到输出延迟(5V触发)最小值:60ns,最大值:50ns
ON/OFF触发分离(确定输出脉冲宽度)最小值:100ns,最大值:5000ns
触发脉冲宽度(实际ON或OFF脉冲)最小值:50ns,最大值:100ns
抖动,触发输出最大值:50ps(2ns触发上升时间)
重复率最大:100kHz(7.5kV,10pF,水冷)
 最大:150kHz(6.0kV,10pF,水冷)
最大:200kHz(5.0kV,10pF,水冷)
占空比脉冲宽度与周期的比率(1/频率):20%
脉冲幅度最小值:1.0kV,最大值:7.5kV
上升/下降时间最小值:10ns,最大值:15ns
工作环境最低:0℃,最高:50℃

注释:需要两个外部高压电源;一个正输出,一个负输出。例如,要实现6KV输出,需要±1500VDC输入。高压电流要求由脉冲宽度和重复频率决定。上升和下降时间随输出电压而变化;电压越高,上升和下降时间越长。对流冷却,最大重复频率为25kHz@7.5KV,37.5KHz@6kV和50kHz@5kV。水冷式,制冷机设定为24℃,额定流量为1加仑/分钟(4升/分钟)。

注意事项

不要将输出接地,否则会损坏电源。

施加高压输入之前,必须接通低压电源。

不要超过20% 的占空比(脉冲开启时间与脉冲关闭时间的比率)。

开/关触发器不得重叠,否则会损坏电源。

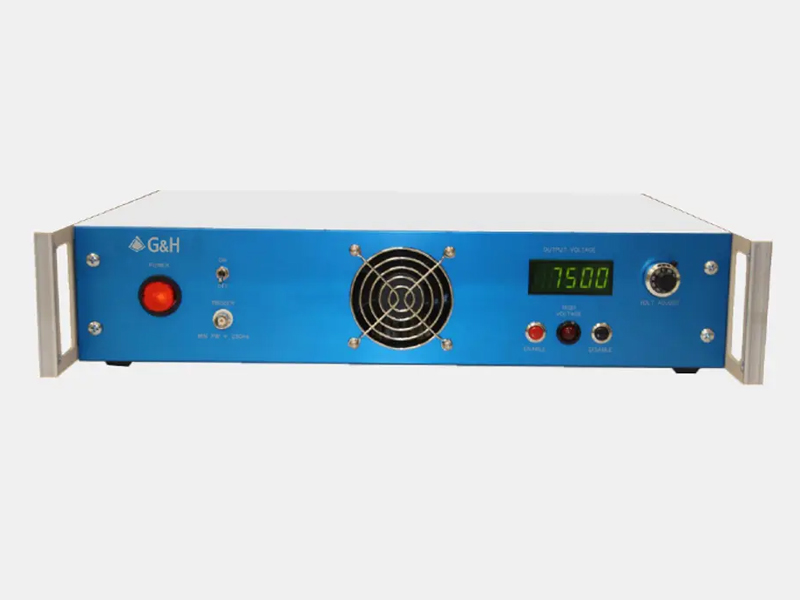

HVR-Drive™机架式BBO普克尔盒驱动器

HVR-Drive™机架式BBO普克尔盒驱动器是一个交钥匙集成驱动器和控制系统,用于切换高重复率超快激光再生放大器中的脉冲选择的普克尔盒。该驱动器的重复频率为0–200kHz,输出电压为0–7.5kV,上升和下降时间为10–15ns,脉冲宽度为100ns–5μs。驱动器产生具有快速上升沿和下降沿的礼帽波形。内置数字电压表允许您在将输出电压施加到驱动器之前设置输出电压,并且单独的高压启用/禁用按钮是增加安全性的标准配置。一个单独的触发开/关开关提供了简单的脉冲控制,也可以禁用后面板输出连接器的高压。该驱动器采用标准 483mm(19英寸)机架安装外壳,也可用作台式装置。它配备强制风冷,可操作高达50kHz或水冷,以实现更高的重复率。

HVR-Drive™机架式BBO普克尔盒驱动器

主要特点

  • 0–200kHz重复频率脉冲

  • 1.0–7.5kV输出电压

  • 10–15ns上升和下降时间

  • 100ns–5μs脉冲宽度

  • 双极平衡输出

主要优势

  • 交钥匙系统

  • 内置数字电压表

  • 易于集成

  • 灵活的设计

主要应用:

  • 金属切割

  • 焊接

  • 玻璃切割

  • 蓝宝石切割

  • 光谱学

主要参数

输入电压最小:88VAC,最大:264VAC
输入频率最小值:50 Hz,最大值:60 Hz
电压最小值:4V,最大值:6V,通常为 5V,50Ω输入阻抗
触发到输出延迟(5 V 触发)100ns
占空比脉冲宽度与周期的最大比率(1/频率):20%
脉冲重复率风冷最大:50kHz,水冷最大:200 kHz
脉冲幅度1.0kV、7.5kV
上升/下降时间最小值:10ns,最大值:15ns(6–10pF输出电容)
工作环境最低:0℃,最高:40℃

我们在高达100pF的负载下进行了测试,证明上升/下降时间小于40 ns

标准输出配置

振幅最大重复频率型号制冷方式
0-6kV10kHzHVR-60010风冷
0-6kV30kHzHVR-60030风冷
0-6kV150kHzHVR-60150水冷
0-7.5kV5kHzHVR-75005风冷
0-7.5kV10kHz(0-6kV@20kHzHVR-75010风冷
0-7.5kV100kHz(0-5kV@20kHzHVR-75100水冷

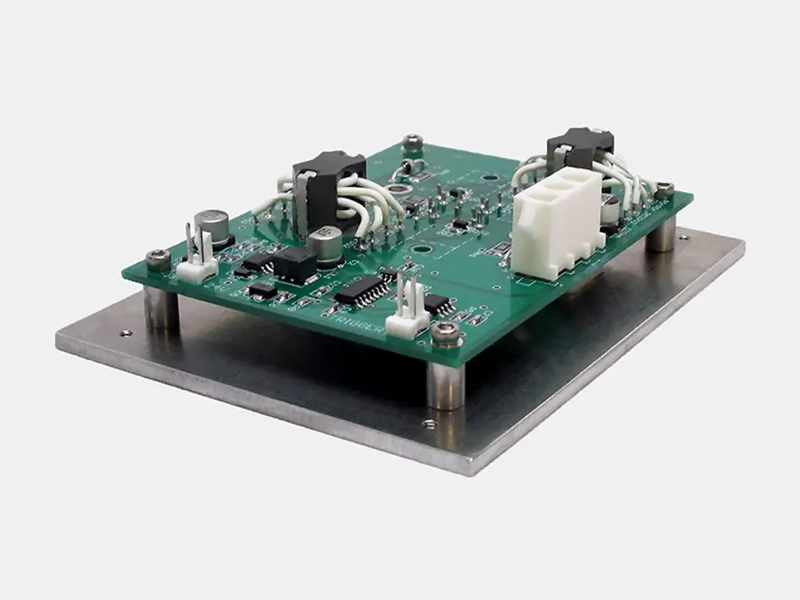

LVR-Drive OEM机架式BBO普克尔盒驱动器

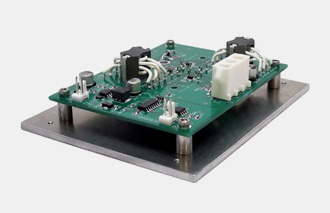

紧凑型OEM普克尔盒驱动器用于包含在固态激光系统中的再生放大器和其他脉冲选择应用中。该驱动器的重复频率为0–200kHz,突发模式时更高达1MHz,输出电压为0–2.5kV,上升和下降时间为4–7ns,脉冲宽度为250 ns–3μs。由于使用外部电源,热负荷和空间要求保持在最低水平。为了安全起见,触发输入也与电源电气隔离,尺寸为115x90x30mm(4.5x3.5x1.2") 电路板安装在铝板上可通风冷却,也可以连接到冷板上进行水冷。也可做成一个19“机架交钥匙集成的台式版本。

LVR-Drive OEM机架式BBO普克尔盒驱动器

主要特点

  • 4-7ns上升和下降时间

  • 0-2.5kV输出电压

  • 0-200kHz重复率

  • 250ns–3μs脉冲宽度

  • 双极平衡输出

主要优势

  • 可提供带外壳的交钥匙系统版本

  • 低成本高性能

  • 可风冷或水冷

  • 结构紧凑

主要应用:

  • 金属切割

  • 焊接

  • 玻璃切割

  • 玻璃和蓝宝石切割

  • 光谱学

主要参数

脉冲重复率对流冷却最小:0kHz,对流冷却最大:40kHz,水冷1.5L/min。最小:40kHz,水冷1.5L/min。最大:200kHz
脉冲电压最小值:0kV,最大值:2.5kV,外部 HV:±625VDC    输入,2.5kV输出
脉冲宽度最小值:250ns,最大值:3,000ns,与触发输入相同
上升/下降时间2.0kV,6pF:最大值:6.0ns,2.0kV,40pF最大负载:最大值:9.5ns
输入电压电流24VDC (±2VDC):最大:200mA
高压电流2.5kV输出,±625VDC输入,200kHz,6pF:最大:55mA
触发幅度最小值:4V,最大值:10V,2.5kV 输出,±625VDC    输入,200kHz,6pF
触发到输出延迟40ns
触发脉冲宽度最小值:250ns,最大值:3,000,设置输出脉冲宽度
抖动,触发输出20ps RMS(2ns 触发上升时间,泰克11801)
环境温度50℃

*安装板应连接到导热表面进行冷却或连接到冷板进行水冷。

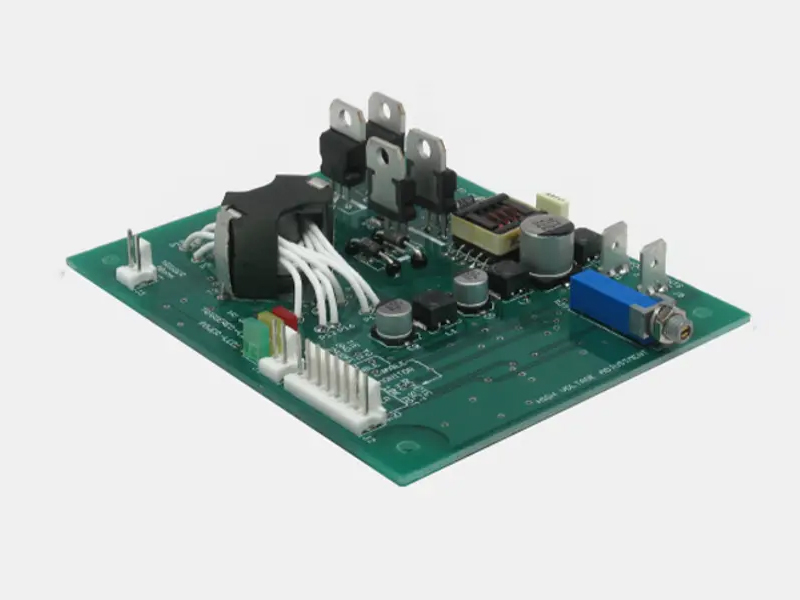

Q-Drive™ OEM KD*P普克尔盒驱动器

OEM版本的Q-Drive™是一种低成本、性能优良的普克尔盒驱动器,可用于集成到Q开关激光系统中。该驱动器的重复频率为1–4.5kHz,输出电压为1.5–4.5kV,上升和下降时间为4–7ns,脉冲宽度为150ns–5μs。该驱动器封装在一个100x83mm(4x3¼")的电路板上。它是一个完全独立的电源可以控制所有电路,需外接一个24V直流电源和一个触发信号来工作,它适用于高达30pF的负载。

Q-Drive™ OEM KD*P普克尔盒驱动器

主要特点

  • 44-7ns、1.5-4.5kV、1Hz-4.5kHz

  • 50Ω隔离触发器

  • 电压监视器

  • 电源、高压和触发器的状态LED

  • 远程开/关和电压设定点

  • 双极平衡输出

  • 24VDC输入电源

  • 提供实验室版本

主要优势

  • 低功耗,更少热量

  • 远程控制就绪

  • 占地面积小

  • 易于集成

主要应用:

  • 医疗和皮肤科激光系统

  • 成像

  • 雕刻

  • 金属切削

  • 微细加工

  • 测距

  • 全息成像

主要参数

脉冲顶部标准值:150ns(4kV输出,6pF电池电容)
衰减时间常数标准值:<5μs(4kV输出,6pF电池电容)
脉冲电压最小值:1.5kV,最大值:4.5kV
负载电容最大值:30pF
24 伏直流最大值:180mA(输出折返前的功率限制)
触发电压最小值:2V,最大值:8V
输入阻抗最小值:48Ω,最大值:52Ω
脉冲宽度最小值:200ns
抖动,触发输出标准值:20ps RMS(2ns触发上升时间,泰克11801)
温度最低:-20℃,最高:50℃

QDP-50™ OEM普克尔盒驱动器(用于灯泵浦激光器)

QDP-50™是一款紧凑的普克尔盒驱动器可用于灯泵浦激光器中。为无相位延迟板的激光器的调Q应用而设计。一触发就会施加高压抑制激光输出。经过预设的延迟后,电源由一个快速的负脉冲打开使激光输出,然后再返回到高电压以抑制额外的激光。该驱动器的重复频率为0–50Hz,输出电压为1.2–4.0kV,上升时间为300–800us,下降时间为10ns,脉冲宽度为160–300μs。与常规使用的电压相比,QDP-50被证实可以提高普尔克盒的激光输出功率和使用寿命。它可以通过SMA连接器或可选的光学输入来触发,以提高抗噪性。

QDP-50™ OEM普克尔盒驱动器(用于灯泵浦激光器)

主要特点

  • 1.2-4.0KV可调输出电压

  • 0-50Hz重复频率

  • 400μs开启时间(可调)

  • 160-200μs延迟脉冲(可调)

  • 下降时间(延迟脉冲)小于10 ns

  • 标准SMA触发器输入

  • 光触发输入(可选)

主要优势

  • 延长普克尔盒寿命

  • 低成本高性能

  • 集成高压电源

  • 结构紧凑

主要应用:

  • 医用激光

  • 工业激光器

  • 蚀刻/标记

主要参数

脉冲重复率最小值:1Hz,最大值:50Hz,与触发输入相同
幅度(V1+V2)可调(V2=V1的 10%)最小值:1.2kV,最大值:4.0kV
总HV接通时间(可调或固定)最小值:300µs,最大值:800µs
延迟中心脉冲(可调)最小值:160µs,最大值:300µs
下降时间 10ns    (3.5kV, 6pF)
上升时间最小值:1µs,最大值:5µs,3.5kV,6pF
输入电压最小:15VDC,最大:18VDC,超过 20VDC 会损坏驱动器
输入电流250mA(4.0kV,50Hz,10pF负载)
输入阻抗标准值:50Ω,最小值:48Ω,最大值:52Ω
振幅标准值:5V,最小值:4V,最大值:10V
脉冲宽度最小值:100ns,最大值:10µs,由用户设置
传播延迟最小值:80ns,最大值:100ns,触发后沿
环境温度50℃

QDP-DT™ OEM普克尔盒驱动器(用于灯泵浦激光器)

QDP-DT™是一款紧凑的普克尔盒驱动器可用于灯泵浦激光器中。为无相位延迟板的激光器的调Q应用而设计。一触发就会施加高压抑制激光输出。经过预设的延迟后,电源由一个快速的负脉冲打开使激光输出,然后再返回到高电压以抑制额外的激光。该驱动器的重复频率为0–50Hz,输出电压为1.2–4.0kV,上升时间为300–800us,下降时间为10ns,脉冲宽度为160–300μs。与常规使用的电压相比,QDP-DT™被证实可以提高普尔克盒的激光输出功率和使用寿命。尺寸为127x87x32mm的电路板上集成了高压电源,包括远程电压监控 (1V/kV)和远程关断。

QDP-DT™ OEM普克尔盒驱动器(用于灯泵浦激光器)

主要特点

  • 1.2-4.0KV可调输出电压

  • 0-50Hz重复频率

  • 300-800μs开启时间(可调)

  • 5-7μs宽延迟脉冲(单独触发)

  • 下降时间(延迟脉冲)小于12ns

主要优势

  • 延长普克尔盒寿命

  • 低成本高性能

  • 集成高压电源

  • 结构紧凑

主要应用:

  • 医用激光

  • 工业激光器

  • 蚀刻/标记

主要参数

脉冲重复率1Hz, 50Hz, 同触发输入
幅度(V1+V2)可调(V2=V1的 10%)最小值:1.2kV,最大值:4.0kV
总HV接通时间(可调或固定)最小值:300µs,最大值:800µs
中心脉冲宽度(触发)最小值:5µs,最大值:7µs
下降时间3.5kV,最大6pF:<12ns
上升时间3.5kV,最小6pF:1μs,3.5kV,最小6pF:5μs
负载电容30pF(带普克尔盒引线)
输入电压最小:15VDC,最大:18VDC,超过 20VDC 会损坏驱动器
输入电流250mA(4.0kV,50Hz,10pF负载)
输入阻抗标准值:100Ω,最小值:90Ω,最大值:110Ω
振幅标准值:5V,最小:4V,最大:6V
脉冲宽度最小值:100ns,最大值:100µs,由用户设置
传播延迟最小值:80ns,最大值:100ns,触发后沿
环境温度50℃
您可能感兴趣的文章
