时间:2022-04-02 类别:激光仪器与工具 关注:3660

在几秒钟内测量折射率!是获取验证标准和特种光纤所需的折射率数据的快速、简单且低成本的方法。

nPA-600 折射率分析仪提供准确且可重复的折射率数据,提供有关光纤设计和制造过程的宝贵信息,在几秒钟内测量折射率!无需旋转光纤或扫描光纤端面,测量速度非常快,使用改进的折射近场技术来分析光纤的端视图灰度强度分布,以确定其完整的 2D 折射率分布。光纤模式测量分析仪STAR-CMC-1550可测量空芯和实芯少模光纤,直径高达400µm,波长:1480~1630 nm,使用空间和光谱分辨成像 (S2) 技术来识别少模光纤的传播模式,可重建被测光纤的导模轮廓和相位,可测量空芯和实芯少模光纤,直径高达600µm,可分析 2000 张图像。

我们一站式供应各种类型的光纤分析仪,光纤折射率分析仪,折射率分析仪,光纤模式分析仪,光纤模式测量分析仪,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

联系罗经理快速获取产品选型、最新报价和解决方案
手机: 18162698939(微信) 座机: 027-51858939
产品系列
激光器
声光器件和电光器件
光学元器件
激光配件
激光仪器与工具
工业自动化
产品经理信息

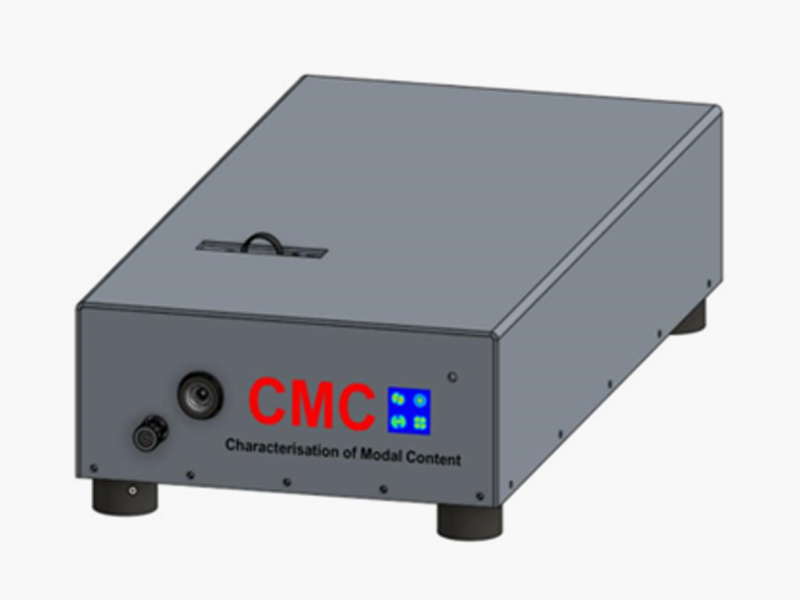

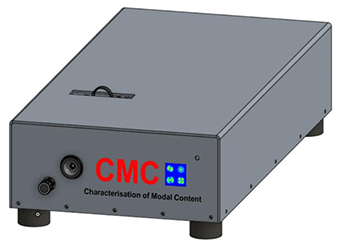

光纤模式测量分析仪STAR-CMC-1550

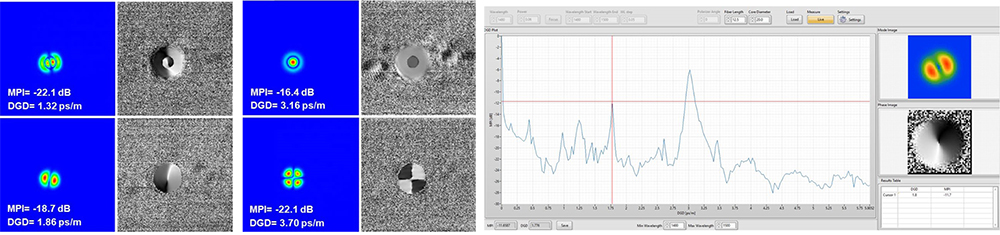

STAR-CMC-1550光纤模式测量分析仪使用空间和光谱分辨成像(S2)技术来识别少模光纤的传播模式。它由两个不同的单元组成:一个可调谐激光器和一个接收器单元。STAR-CMC-1550 允许获得每种传播模式的差分群延迟 (DGD) 以及与最激发模式相比的相对强度或多径干扰(MPI)。此外,STAR-CMC-1550允许重建被测光纤的导模轮廓和相位。

特点和优势

  • 可测量直径高达400um的光纤

  • 可测量空芯和实芯少模光纤

  • 可重建传播模式剖面和相位

  • 可计算高阶模式与最激发模式相比的相对强度

  • 可计算传播模式的DGD

测量能力

  • 纤维直径:<400um

  • 光纤长度:5~100m

  • 测量时间**:< 90秒 

  • 光纤类型:少模实芯和空芯光纤

  • 可分析2000张图像

光学参数

  • 测量波长:1480~1630nm

  • 波长分辨率:10pm

  • 最大DGD:365ps

  • DGD分辨率:0.05ps

  • 图像传感器:InGaA10.8x12.3mm,512x640像素,20um像素间距

  • 曝光范围:0.1ms至20ms曝光时间

  • A/D转换:16位

物理参数

  • 重量:7kg(可调谐激光); 8kg(接收单元)

  • 尺寸:0.22m  x 0.385m x 0.131m(可调谐激光器); 0.306mx0.606mx0.145m(接收器单元)

  • 工作温度:15-300℃

  • 湿度:相对湿度5%-95%,非冷凝

  • 计算机要求:所有系统均配备运行最新Windows操作系统的计算机

  • 数据接口:1 X USB 3.0(USBA to USBB:提供1m电缆)

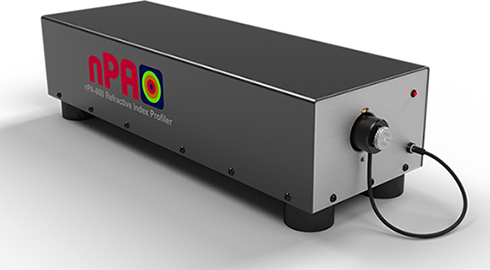

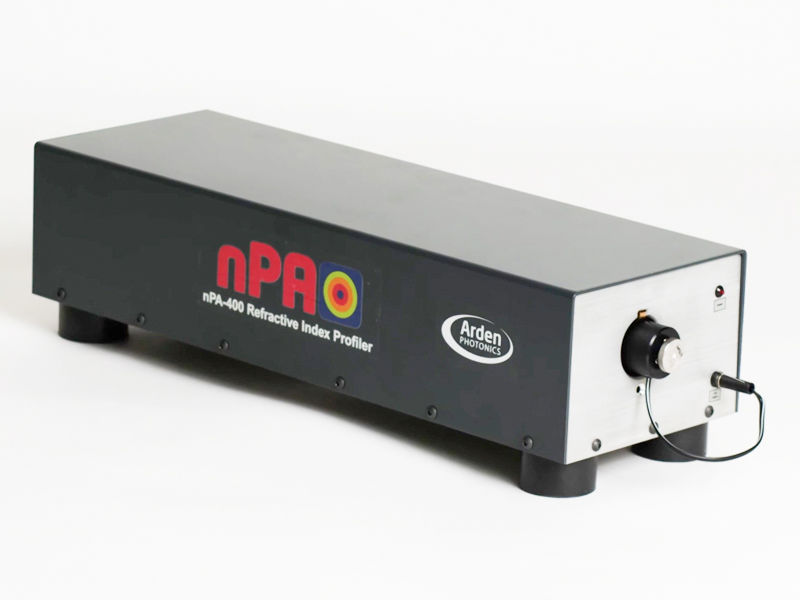

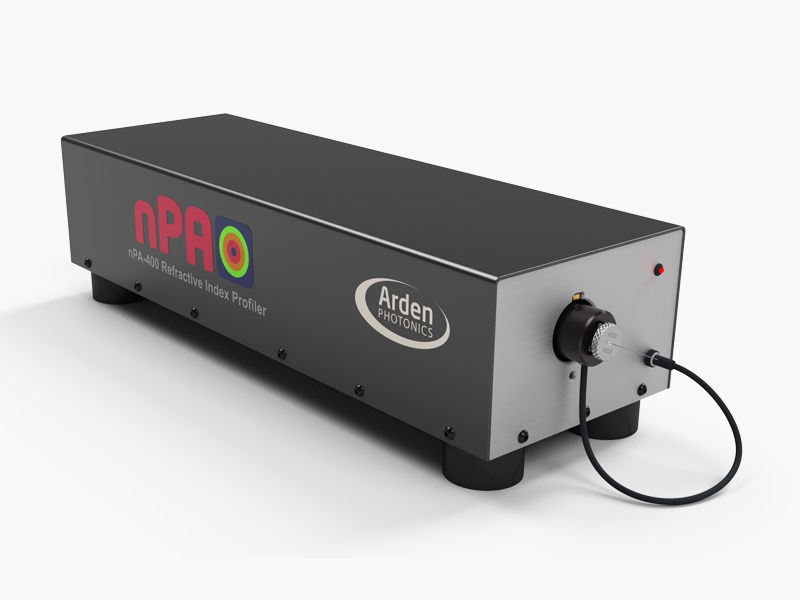

STAR-nPA-600光纤折射率分析仪


在几秒钟内即可测量光纤折射率!

STAR-nPA-600 是获取用于验证标准和特种光纤所需的折射率数据的快速、简单且低成本的方法。最少化需要的光纤准备工作,同时干净、高效的图形用户界面允许用户以最少的培训或经验充分表征他们的光纤。STAR-nPA-600 提供准确且可重复的折射率数据,提供有关光纤设计和制造过程的宝贵信息。

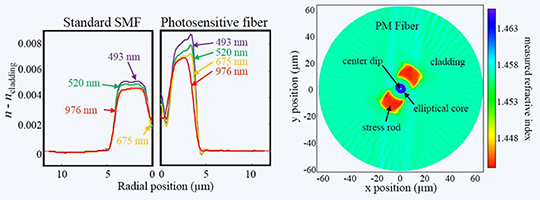

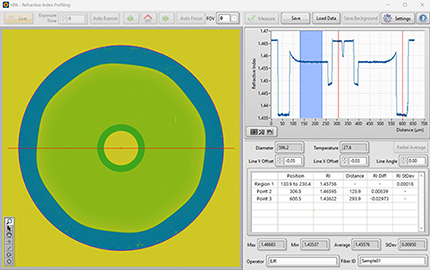

STAR-nPA-600 折射率分析仪使用改进的折射近场技术来分析光纤的端视图灰度强度分布,以确定其完整的 2D 折射率分布。使用时无需旋转光纤或扫描光纤端面,并且测量速度非常快,这意味着 STAR-nPA-600 非常适用于生产线、研发实验室或 QA 环境。

特点和优势

  • 秒测

  • 非常快速和简单的光纤准备工作——只需切割和插入光纤

  • 高度用户友好的软件

  • 可测量直径高达600um的光纤

  • 测量非圆形对称纤维——适用PM;八角形,多核

  • 可溯源校准

干涉式检测系统仪

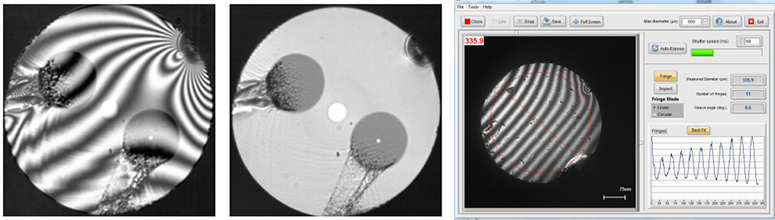

干涉检测系统仪(STAR-VFI-xxxx)专门用于检查切割或抛光光纤的表面质量和平整度。

特点和优势

  • 可接收125-1200um直径的光纤

  • 500万像素相机提供x6数码变焦

  • 支持Arden, Fujikura/AFL, Vytran和Furakawa/FITEL

  • 曲率估计的末端角度/半径

  • 检查和边缘模式

  • 支持扁平和倾斜的末端

  • 用户校准设备

应用

  • 精密切割机制造

  • 切割机维护

  • 激光制造

  • 医疗器械制造

  • 设备尾纤测试

型号STAR-VFI-200STAR-VFI-1200STAR-VFI-2000
可视范围200um最大1200um,x1.5、x2、x3和x6数字变焦最大2000um,x1.5、x2、x3和x6数字变焦
尺寸240mm(W)x240mm(D) x90mm(H)
重量2.0kg
图像传感器1/1.8 inch CMOS array, 12bit, 6.4MP
有效像素2076x2076, 2.4um 方形像素
条纹分辨率2um/fringe
最大帧速率> 20 fps
LED波长587nm
精度< 0.2 deg
图像格式12-bit png
PC连接方式USB 3.0 (USB Type C to USB type A: 1m 电缆)
额定电压12V in-line
工作温度0oC to + 50oC
湿度5%-95%相对,非冷凝
工作系统Windows7/8/10 64bit only
硬件2GB RAM; USB 3.0 port; 64bit

订购须知

型号规格
STAR-VFI-200直径125um光纤干涉检测系统。包括STAR-VFI-200光学单元;STAR-VFI-H0光纤支架用于125um光纤;电脑软件;USB连接线;电脑不包括在内。
STAR-VFI-1200直径125 ~ 1200 u m光纤干涉检测系统。包括STAR-VFI-1200光学单元;STAR-VFI-H0/0400光纤架,适用于400um光纤;STAR-VFI-FTK400光纤样品;电脑软件;USB线;电脑不包括在内。
STAR-VFI-2000直径400 ~ 2000um光纤干涉检测系统。包括STAR-VFI-2000光学单元;STAR-VFI-H0/0400光纤架,适用于400um光纤;STAR-VFI-FTK400光纤样品;电脑软件;USB线;电脑不包括在内。

可选项

型号规格
STAR-VFI-H0125um光纤支架,垂直切割
STAR-VFI-H0-200200um光纤支架,垂直切割
STAR-VFI-H0-400400um光纤支架,垂直切割
STAR-VFI -H0-600600um光纤支架,垂直切割
STAR-VFI -H0-800800um光纤支架,垂直切割
STAR-VFI -H0-10001000um光纤支架,垂直切割
STAR-VFI -H0-12501250um光纤支架,垂直切割
STAR-VFI -H0-15001500um光纤支架,垂直切割
STAR-VFI -H0-20002000um光纤支架,垂直切割
STAR-VFI -H0-1250F1.25mm套圈的光纤支架
STAR-VFI -H0-1500F2.5mm套圈的光纤支架
STAR-VFI -H0-2000F3.2mm套圈的光纤支架
STAR-VFI -H-Angle角诱导环用于测量4°- 12°的切割角
STAR-VFI -MPSVFI安装板标准Arden Photonics VFI所有
STAR-VFI -MPFVFI安装板125um藤仓式光纤支架(也适用于FGC支架)
STAR-VFI -MPFLVFI安装板200um+藤仓式光纤支架(也适用于FGC支架)
STAR-VFI -CC-01STAR-VFI-200, STAR-VFI-1200, STAR-VFI-2000硬质手提箱
STAR-VFI –UEW2延长保修期,涵盖自购买之日起2年的零件和人工,返回基地。不包括相机。
STAR-VFI -UEW3延长保修期,涵盖自购买之日起3年的零件和人工,返回基地。不包括相机。
STAR-VFI –UEW4延长保修期,涵盖自购买之日起4年的零件和人工,返回基地。不包括相机。
STAR-VFI -UEW5延长保修期,涵盖自购买之日起5年的零件和人工,返回基地。不包括相机。
STAR-VFI -FTK400光纤样品,直径400um,用于检查STAR-VFI-1200对准和校准

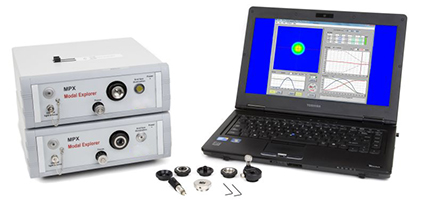

环形通量计

环绕通量现在被广泛接受为IEEE、TIA和IEC指定模态填充的首选方法。FOTP-203中定义了环绕通量的测量——“模式资源管理器”是当今最符合标准的测量系统,已被美国和欧洲的主要标准实验室选择作为其临界测量的基础。其紧凑的尺寸和坚固的设计使其成为电缆制造商,光纤仪器公司和VCSEL,激光和LED光源制造商的首选工具。在每天的工厂使用中,业内的主要参与者都依赖于Modal Explorer。模态资源管理器可用于测量850和1300nm以及其他自定义波长。Modal Explorer使环通量测量简单、准确,符合国际标准。但是,如果您正在为多模系统测量基于激光的透射光源,您可能需要使用测试跳线组件和光纤振动器,以避免“斑点”。行业标准,例如IEEE 802.3aq和FOTP-203,要求使用机械光纤振动器。光纤振动器(MPX-SR3选项)通过改变光纤中模式的差分路径长度来减少斑点。纤维不断摇晃,以使斑点被平均出来。这将确保测量包围通量的足够可重复性。

特点和优势

  • 带有焦点指示器的端面检查模式,为操作员提供更好的可重复性

  • 电源监视器-同时优化轻吞吐量和模态条件

  • 实时测量-轻松调整模态条件并提高生产率

  • 具有完全填充发射条件的内部LED

  • USB2.0连接提供便携性-可选的手提箱加上笔记本电脑

  • 可选的几何校准工件,以实现MPX的用户校准

  • 为在生产环境中使用而设计的API软件控制功能

应用

  • IEC11801和TIA/EIA568 LAN测试的源和跳线特性

  • 千兆以太网IEEE 802.3的VCSEL特性

  • 模式扰频器和模式滤波器特性

  • 连接器检查测量电源符合IEC 61280-4-1

型号STAR-MPX-1STAR-MPX-2
波长850nm (环通量测量范围从400nm到1100nm,但端面检测和聚焦在850nm)1300nm (环通量测量范围为900nm至1700nm,端面检测和聚焦范围为1300nm)
尺寸260mm(W)x270mm(D)x90mm(H)
 10”(W)x10.5”(D)x3.5”(H)
260mm(W)x390mm(D)x110mm(H)
 10”(W)x15”(D)x4.5”(H)
重量2.5kg / 5.5lb7.0kg / 15.5lb
动态范围60dB>60dB
图像传感器CCD array, 12 bit, 4.65um 方形像素InGaAs array, 12 bit, 30um s方形像素
最大芯径110um110um
最大光源功率约10mW(取决于功率密度、光纤类型等)约10mW(取决于功率密度、光纤类型等)
输入连接器适配器可用通用2.5mm套圈;LC(均作为标准提供),FC, ST,SC,MTP,裸光纤(可选)通用2.5mm套圈;LC(均作为标准提供),FC, ST,SC,MTP,裸光纤(可选)
端面检查和聚焦850nm LED1300nm LED
内置引用源850nm LED, FC connector, over-filled (110um 芯径直径,; 0.37NA)1300nm LED, FC connector, over-filled (110um 芯径直径,; 0.37NA)
功率外部切换模式额定电压(提供)外部切换模式额定电压(提供)
PC连接方式USB 2.0 (USB B to USB A: 2m电缆供应)USB 2.0 (USB B to USB A: 3m电缆供应)
电脑要求(最低要求)2GB RAM; USB 2.0 port – 无法使用 USB 3.02GB RAM; USB 2.0 port – 无法使用 USB 3.0
操作系统Windows7/8/10 32bit or 64bitWindows7/8/10 32bit or 64bit
工作温度0℃ to + 50℃0℃ to + 50℃
湿度5%-95%相对,非冷凝5%-95%相对,非冷凝

订购须知

型号规格
STAR-MPX1MPX-1系统用于850nm多模光纤模态分析,包括光学单元、电缆、软件包和用户手册。系统提供一个通用2.5毫米连接器适配器和一个LC连接器适配器。电脑不包括在内。有关计算机配置的信息,请参阅产品规范。
STAR-MPX2MPX-2系统用于1300nm多模光纤模态分析,包括光学单元、电缆、软件包和用户手册。系统提供一个通用2.5毫米连接器适配器和一个LC连接器适配器。电脑不包括在内。有关计算机配置的信息,请参阅产品规范。

可选项

型号规格
STAR-MPX-APIMPX API软件插件,旨在访问和控制MPX进行自动测试(需要额外的许可证)

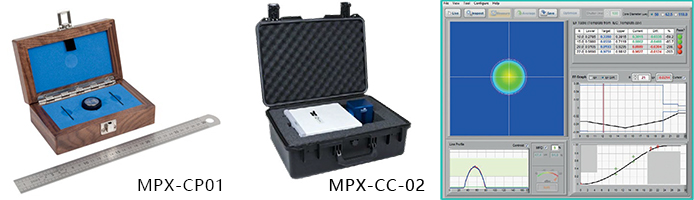

STAR-MPX-CC-01MPX-1的硬质手提箱
STAR-MPX-CC-02MPX-2的硬质手提箱
STAR-MPX-CP01MPX-1和MPX-2的玻璃镀铬校准工件和软件包,使用户校准可追溯到NPL标准。包括玻璃上镀铬工件、软件CD和操作说明
STAR-MPX-CAU2502.5mm直径套圈连接器的输入连接器适配器,通用(MPX-1和MPX-2作为标准提供)
STAR-MPX-CALCLC连接器的输入连接器适配器(MPX-1和MPX-2作为标准提供)
STAR-MPX-CAFCFC连接器的输入连接器适配器
STAR-MPX-CAFC/APCFC/APC连接器的输入连接器适配器
STAR-MPX-CASCSC连接器的输入连接器适配器
STAR-MPX-CASC/APCSC/APC连接器的输入连接器适配器
STAR-MPX-CASTST连接器的输入连接器适配器
STAR-MPX-CAMTPMTP连接器的输入连接器适配器
STAR-MPX-CAMTRJMTRJ连接器的输入连接器适配器
STAR-MPX-CAU250/APC输入连接器适配器直径2.5mm套圈APC连接器,通用
STAR-MPX-SR3***带有2根光纤的光纤振动器(1 x OM1和1 x OM2);输入和输出上的FC/PC连接器。***请参阅下一页上的描述
STAR-MPX-UEW3MPX延长保修涵盖零件和人工,自购买之日起3年,返回基地。封面不包括相机
STAR-APL-LC笔记本电脑,预装了应用软件
STAR-APL-DC台式计算机,预装了应用软件

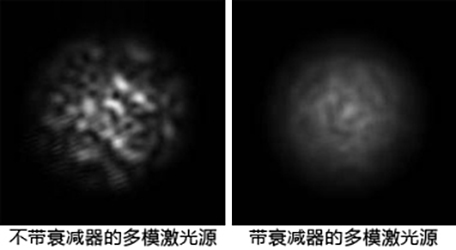

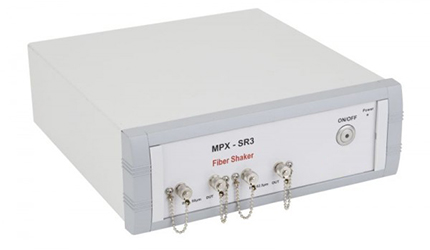

散斑衰减器(见选项STAR-MPX-SR3)

散斑衰减器MPX-SR3使环形通量的测量变得简单、准确,并且符合国际标准。通过改变光纤中各种模式的差分路径长度来减少散斑,在测量过程中,光纤连续振荡,以使散斑平均化。这将确保环形通量的测量具有足够的可重复性。散斑衰减器MPX-SR3有两个通道。一个通道包含OM1(62.5/125µm分级索引光纤)和另一个OM2(50/125µm分级指数光纤),也可与OM3和OM4光纤一起使用。每个通道都有一个输入和输出端口,标配FC/PC连接器。

典型优势

  • 尺寸较小

  • 双光纤输入:OM1/OM2或OM3/OM4

  • 低噪音

  • 重量轻

  • 抖动频率为10Hz

光纤类型OM1 (62.5/125 GI) and OM2 (50/125 GI)
输入输出连接器FC/PC
震荡频率10Hz
插入损耗<1dB
尺寸260mm(W)x270mm(D)x90mm(H)
重量1.9kg
功率外接开关电压电源要求:90-240V, <500mA, <50W
工作温度+5oC to +40oC
储存温度-10oC to +50oC

光纤和阵列几何测量系统

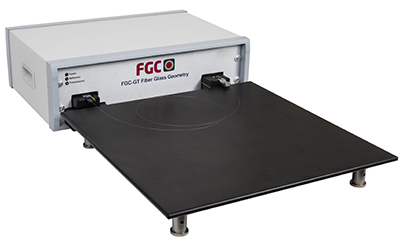

STAR-FGC-GT和STAR-FGC-GS玻璃光纤几何测量系统

STAR-FGC系列是在生产和研发环境中测量标准和特种光纤尺寸的完整解决方案。STAR-FGC-GT -玻璃光纤几何尺寸,直径可达400um。STAR-FGC-GS -玻璃光纤几何光纤,直径达1000um。暗场照明系统允许软件通过照亮光纤端面和成像反射光来显示光纤端面的清晰实时图像。这允许用户在进行几何测量时检查光纤的端面。光纤几何测量的暗场方法得到了英国NPL和美国NIST的支持。

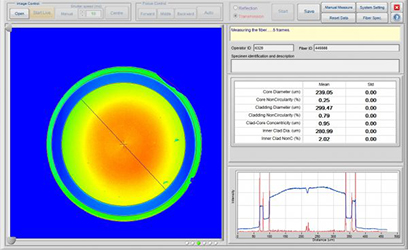

STAR-FGC附带一个高效的软件包,其中包含在反射和传输模式之间切换的控件。这允许用户快速轻松地进行核心和包层几何测量,包括直径、非循环和同心度。该软件包含所有标准电信光纤的测量模板,但用户也可以创建自己的模板。这允许测量许多特殊光纤类型,包括双包层光纤、弯曲不敏感光纤、多芯光纤等。

特点和优势

  • 测量最广泛的光纤尺寸和类型-单单元解决方案意味着更少的工作台空间

  • 符合标准-按照国际标准进行校准,确保其准确性

  • 生产就绪-可靠、可重复、在几秒钟内可得出结果

型号STAR-FGS-GTSTAR-FGC-GS
光学参数

最大可视范围600 um1200 um
光纤照明-反射暗视野照明, 850nm LED
光纤照明-传输多LED阵列, 850nm
可重复性单模多模多模
芯径直径< 0.05 um< 0.08 um< 0.1 um
包层直径< 0.05 um< 0.05 um< 0.25 um
芯径不圆度< 1.0%< 0.5%< 0.05%
包层不圆度< 0.1%< 0.1%< 0.1%
纤芯-包层同心度误差< 0.06 um< 0.05 um< 0.05 um
测量能力
测量时间< 10 seconds (excluding fiber prep)
光纤直径Up to 400 umUp to 1000 um

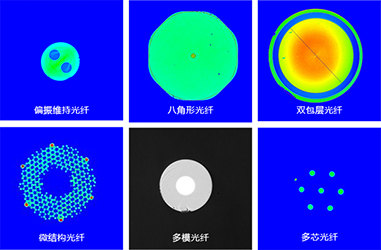

特种光纤Dual clad, octagonal, PM, Multicore, PCF, etc.
物理参数
重量11kg (行李箱33公斤)
尺寸0.5 x 0.5 x 0.2
操作温度0℃~ + 50℃
湿度5%-95%相对,非冷凝
电脑要求所有FGC系统都配有运行最新Windows操作系统的台式计算机
数据接口2 x USB3.0 (USB B to USB A: 2m电缆供应)
  • * 重复性是在STAR-FGC-GT上使用一根125um光纤测量的,无需将其从设备上移除,重复性规格仅适用于OM1、OM2和单模光纤。

  • ** 重复性是在STAR-FGC-GS上使用一根540/600um光纤测量的,无需将其从设备上移除。

订购须知

型号规格
STAR-FGC-GT用于测量直径高达400微米的光纤的玻璃光纤几何系统。包括光纤单元、光纤处理台、电缆、软件包;台式计算机;一对适用于直径250微米涂层光纤的Arden支架。
STAR-FGS-GS用于测量直径高达1000微米的光纤的玻璃光纤几何系统。包括光纤单元、光纤处理台、电缆、软件包;台式计算机;一对适合直径400微米涂层光纤的Arden支架。
STAR-FG-H-250一对带有250微米V槽的Arden FGC纤维支架,适用于直径250微米的涂层光纤。
STAR-FG-H-400一对带有400微米V形槽的Arden FGC纤维支架,适用于直径400微米的涂层光纤。
STAR-FG-H-600一对带有600微米V形槽的Arden FGC纤维支架,适用于直径600微米的涂层光纤。
STAR-FG-H-800一对带有800微米V槽的Arden FGC纤维支架,适用于直径800微米的涂层光纤。
STAR-FG-H-1000一对带有1000微米V形槽的Arden FGC纤维支架,适用于直径1000微米的涂层光纤。
STAR-FG-H-CUST一对带有客户定义的V形槽直径的Arden FGC纤维支架
STAR-FGC-GUEW3FGC-玻璃几何系统,延长保修,涵盖自购买之日起3年的零件和人工,返回基地。封面不包括相机。
STAR-FGC-GUEW5FGC-玻璃几何系统,延长保修,涵盖自购买之日起5年的零件和人工,返回基地。封面不包括相机。
STAR-FGC-PMIPM照明器设计用于FGC。

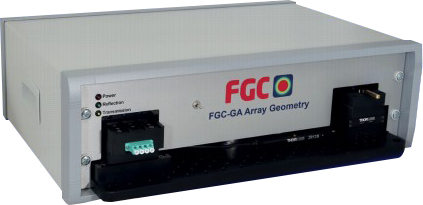

STAR-FGC-GA阵列几何测量系统

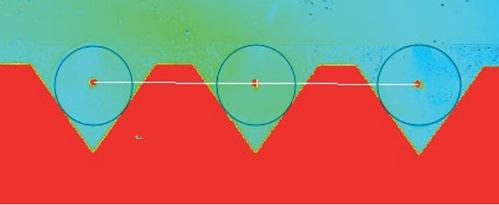

STAR-FGC-GA是v型槽阵列生产测量和过程控制的最终解决方案。通过一个单元,用户可以测量宽达15mm的多光纤阵列的v型槽块几何形状、芯对芯间距和芯X & Y偏置。STAR-FGC-GA具有1200um可视范围以及用于沿阵列的整个宽度扫描的自动横向工作台,是生产高质量v型槽阵列的最快和最灵活的方式。

特点和优势

  • 测量芯到芯间距,x偏置,y偏置和v型槽块几何形状。

  • 横向调整阶段和图像拼接测量超过15毫米阵列宽度。

  • 灵活的软件可以调整不同的光纤类型(SM, PM, MM)。

  • 1200um可视范围可同时测量多达4个核心,减少整体测量时间。

  • 可根据客户要求提供自定义数组。

规格

光学参数STAR-FGC-GA
 可重复性
 核心X/ y偏移量* < 0.1um
 芯间距离* < 0.1um
 测量能力
 3根光纤阵列测量时间< 1分钟(不包括光纤制备)
 阵列宽度可达15mm
 光纤类型单模,多模,PM
 物理参数
 重量13kg(带提包44kg)
 尺寸0.5m x 0.5m x 0.2m
 工作温度0 - 50°c
 湿度5% - 95%,相对,不凝结
 数据接口3 X USB 3.1 (USB B到USB A:    0.5m电缆提供)
 计算机要求所有FGC系统都配有一台台式计算机
 运行最新视窗操作系统
最大可视范围1200um
光纤照明-反射多通道 525nm
光纤照明-传输暗视野照明, 525nm LED

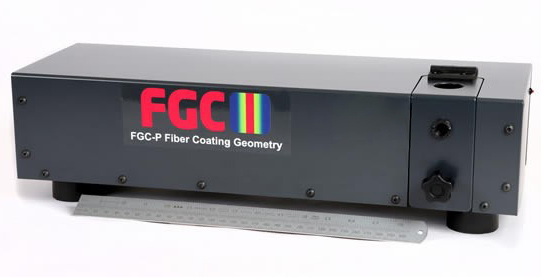

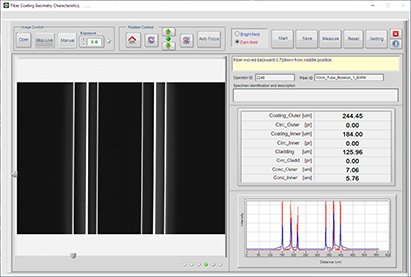

STAR-FGC-P光纤涂层几何系统

STAR-FGC-P光纤涂层几何系统是测量光学参数光纤涂层几何特性的快速、可靠的解决方案。 它可以处理涂层直径从100um到260um的光纤,能够测量外部和内部涂层。它的快速和用户友好性使其非常适合生产和研发环境,保持出色的重复性和可靠性。它使用一种新颖的液体电池设计,允许它重复测量甚至非常薄的光纤,包括极化保持(PM)光纤。被测试的光纤通过360°旋转,并以用户定义的间隔进行测量,以尽量减少由光纤任何不对称引起的任何测量不确定性。在多达36个不同的径向位置测量涂层的能力确保了测量直径、圆度和同心度的最高准确度和可靠性。STAR-FGC-P光纤涂层几何系统完全符合标准,并使用IEC-60793-1-21中描述的侧视图参考测试方法。STAR-FGC-P分析侧视图灰度强度轮廓,使用高速视频和图像处理技术确定涂层和包层边界的位置。被测试的光纤通过360°旋转,并以用户定义的间隔进行测量,以尽量减少由光纤任何不对称引起的任何测量不确定性。

STAR-FGC-P可直接测量光纤涂层几何参数,包括:

  • 涂层直径

  • 包层不圆度

  • 涂层覆层同心度

测量能力

光纤类型SM, MM, PM
涂层材料双丙烯酸酯
涂层直径100 um~260 um
涂层厚度> 10 um
测量时间每个角位置< 10秒
角位置可定制,8 ~ 36

可重复性

外部涂层直径< 0.5 um
外部涂层不圆度< 0.5%
内部涂层直径< 0.8 um
内部涂层不圆度< 0.8%
外部涂层覆层同心度< 0.5 um
内部涂层覆层同心度< 0.8 um

光学参数

照明-侧视图暗视野, 525 nm
最大可视范围580 um
图像传感器1.1-inch CMOS, 4112 x 3008像素分辨率
接触范围0.1 ms to 100 ms 曝光时间

物理参数

重量6 kg (带提包12 kg )
尺寸0.5 x 0.2 x 0.2 m
工作温度***10 – 30° C
额定电压15 V (外部额定电压供应)
功耗60 W
电脑要求所有FGC系统都配备了运行最新Windows操作系统的计算机
数据接口1 X USB 3.0 (USB B to U SB A: 1 m 电缆供应)
  • *分析100条扫描线,平均5幅图像。

  • **使用超过12角位置的125/245双丙烯酸酯涂层MM纤维样品测量重复性,无需从FGC-P中取出。

  • ***性能规格在22°C下验证。

型号规格
STAR-FGC-PSTAR-FGC-P纤维涂层几何系统,用于测量直径高达260微米的光学参数纤维。
包括光学参数单元;
3个STAR-FGC-P-FTA-245管组件;
3个STAR-FGC-P-FTA-200管组件;
3个STAR-FGC-P-FTA-100管组件;
3个STAR-FGC-P-GLA管组件;
1个STAR-FGC-P-IL-1.5840瓶浸泡液体瓶;
STAR-FGC-P-GLA玻璃管,10包,替换用于STAR-FGC-P-FTA纤维管组件。
STAR-FGC-P-IL-1.5600一瓶浸液,10毫升,(折射率=1.5600),用于重新填充STAR-FGC-P管组件。
STAR-FGC-P-IL-1.5840一瓶浸液,10毫升,(折射率=1.5840),用于重新填充STAR-FGC-P管组件。
STAR-FGC-P-IL-1.6000一瓶浸液,10毫升,(折射率=1.6000),用于重新填充STAR-FGC-P管组件。
STAR-FGC-P-FTA-245STAR-FGC-P 纤维管组件,用于 245um 涂层,包含玻璃管加上上下纤维导轨,配有 270um 套圈。
STAR-FGC-P-FTA-200STAR-FGC-P 纤维管组件,用于 200um 涂层,包含玻璃管加上上下纤维导轨,配有 230um 套圈。
STAR-FGC-P-FTA-100STAR-FGC-P纤维管组件,用于100um涂层,包含玻璃管加上上下纤维导轨,配有126 um套圈。
STAR-FGC-P-FTA-CUST用于定制纤维涂层的STAR-FGC-P纤维管组件,包含玻璃管以及安装定制套圈的上下纤维导轨。
STAR-FGC-P-TMSTAR-FGC-P玻璃管存储块,用于容纳6个管组件。
STAR-FGC-P-GUEW3STAR-FGC-P延长保修,涵盖自购买之日起3年的零件和人工,返回基地。封面不包括相机。
STAR-FGC-P-GUEW5STAR-FGC-P延长保修,涵盖自购买之日起5年的零件和人工,返回基地。封面不包括相机。
STAR-FGC-P-CCSTAR-FGC-P硬质手提箱。

ODTR发射箱

当使用OTDR测量光纤电缆时,发射箱(也称为死区消除器)有助于最大限度地减少OTDR发射脉冲的影响,从而提高测量的准确性。我们的高质量发射箱有三种不同的外壳形式:

  1. 坚固的“PELI”盒子版本是密封、防水和异常坚韧的。这些军方批准的箱子等级为IP65,在最恶劣的环境中使用。如果您想为您的铅纤维提供最佳保护,请选择此版本。

  2. 铝制“EuroCard”外壳比PELI外壳更小、更轻,为空间有限的工厂或实验室环境提供了理想的解决方案。

  3. ABS“Midi”风格的外壳比“Euro”略大,纤维长度更长。

我们可以提供一系列不同光纤类型的产品,包括带有“ModCon”模式控制的版本,以使您的OTDR满足IEC 61280-4-1中的包围通量发射条件要求。我们所有的盒子都附带完整的测试证书和1年保修(损坏的连接器除外)。我们提供标准的产品范围,但我们也有能力根据您的精确要求定制解决方案。

特点和优势

  • 提高OTDR测量精度

  • 提供“ModCon”启动调节,使其符合IEC61280-4-1的EF要求

  • 坚固耐用的手提箱,在现场或工厂使用寿命长

  • 可选09/125SM, 50/125MM, 62.5/125MM

  • 可用自定义配置

  • 用户可更换输入和输出引线(需要熔接器),使用寿命长

  • 高质量的组件,如Draka PCVD GIMM光纤

应用

  • 现场或工厂OTDR测试

  • 从OTDR测量中去除“死区”

  • OTDR测量的校准比较

  • 长距离系统循环回现场测试传输

规格

型号“PELI”款“Midi”款“EuroCard”款
尺寸232x192x111mm
 9.25x7.75x4.5 in
155x240x35 mm
 6.0x9.5x1.45 in
166x105x33 mm
 6.5x4.1x1.3 in
重量1.3kg(3.0 lb)0.5kg(1.1 lb)0.5kg(1.1 lb)
工作温度-40 to +55 C0 to +40 C0 to +40 C
典型损耗<0.5dB @ 1310nm 采用1km    sm光纤<0.5dB @ 1310nm 采用1km    sm光纤<1.0dB @ 1310nm with 200m mm fiber
输入输出引线长度1m1m1m
实物图Peil modconeuro modconeuro modcon

订购须知

我们提供多种标准配置的OTDR发射箱:

“PELI”款中的OTDR引线盒-单模

型号规格
STAR-ALB-09-0500-FC/FC-POTDR引线盒,包含500米的09/125光纤,带FC连接器,“Peli”外壳。
STAR-ALB-09-0500-FCAPC/FCAPC-POTDR引线盒,包含500米的09/125光纤,带FCAPC连接器,“Peli”外壳。
STAR-ALB-09-0500-SC/SC-POTDR引线盒,包含500米的09/125光纤,带SC连接器,“Peli”外壳。
STAR-ALB-09-0500-SCAPC/SCAPC-POTDR引线盒,包含500米的09/125光纤,带SCAPC连接器,“Peli”外壳。
STAR-ALB-09-1000-FC/FC-POTDR引线盒,包含1000米带FC连接器的09/125光纤,“Peli”外壳。
STAR-ALB-09-1000-FCAPC/FCAPC-POTDR引线盒,包含1000米带FCAPC连接器的09/125光纤,“Peli”外壳。
STAR-ALB-09-1000-SC/SC-POTDR引线盒,包含1000米带SC连接器的09/125光纤,“Peli”外壳。
STAR-ALB-09-1000-SCAPC/SCAPC-POTDR引线盒,包含1000米带SCAPC连接器的09/125光纤,“Peli”外壳。
STAR-ALB-09-2000-FC/FC-POTDR引线盒,包含2000米带FC连接器的09/125光纤,“Peli”外壳。
STAR-ALB-09-2000-FCAPC/FCAPC-POTDR引线盒,包含2000米带FCAPC连接器的09/125光纤,“Peli”外壳。
STAR-ALB-09-2000-SC/SC-POTDR引线盒,包含2000米带SC连接器的09/125光纤,“Peli”外壳。
STAR-ALB-09-2000-SCAPC/SCAPC-POTDR引线盒,包含2000米带SCAPC连接器的09/125光纤,“Peli”外壳。

“MIDI”款中的OTDR引线盒-单模

型号规格
STAR-ALB-09-0500-FC/FC-MOTDR引线盒,包含500米的09/125光纤,带FC连接器,“MIDI”外壳。
STAR-ALB-09-0500-FCAPC/FCAPC-MOTDR引线盒,包含500米的09/125光纤,带FCAPC连接器,“MIDI”外壳。
STAR-ALB-09-0500-SC/SC-MOTDR引线盒,包含500米的09/125光纤,带SC连接器,“MIDI”外壳。
STAR-ALB-09-0500-SCAPC/SCAPC-MOTDR引线盒,包含500米的09/125光纤,带SCAPC连接器,“MIDI”外壳。
STAR-ALB-09-1000-FC/FC-MOTDR引线盒,包含1000米的09/125光纤,带FC连接器,“MIDI”外壳。
STAR-ALB-09-1000-FCAPC/FCAPC-MOTDR引线盒,包含1000米的09/125光纤,带FCAPC连接器,“MIDI”外壳。
STAR-ALB-09-1000-SC/SC-MOTDR引线盒,包含1000米的09/125光纤,带SC连接器,“MIDI”外壳。
STAR-ALB-09-1000-SCAPC/SCAPC-MOTDR引线盒,包含1000米的09/125光纤,带SCAPC连接器,“MIDI”外壳。
STAR-ALB-09-2000-FC/FC-MOTDR引线盒,包含2000米的09/125光纤,带FC连接器,“MIDI”外壳。
STAR-ALB-09-2000-FCAPC/FCAPC-MOTDR引线盒,包含2000米的09/125光纤,带FCAPC连接器,“MIDI”外壳。
STAR-ALB-09-2000-SC/SC-MOTDR引线盒,包含2000米的09/125光纤,带SC连接器,“MIDI”外壳。
STAR-ALB-09-2000-SCAPC/SCAPC-MOTDR引线盒,包含2000米的09/125光纤,带SCAPC连接器,“MIDI”外壳。

“PELI”款中的OTDR引线盒-多模

型号规格
STAR-ALB-50-100-SC/SC-POTDR引线盒,包含100米的50/125多模光纤,带SC连接器,“Peli”外壳。
STAR-ALB-50-100-SC/SC-P-MCOTDR引线盒,包含100米的50/125多模光纤,带SC连接器,“Peli”外壳。使用“ModCon”模式控制器。
STAR-ALB-50-250-SC/SC-POTDR引线盒,包含250米的50/125多模光纤,带SC连接器,“Peli”外壳。
STAR-ALB-50-250-SC/SC-P-MCOTDR引线盒,包含250米的50/125多模光纤,带SC连接器,“Peli”外壳。使用“ModCon”模式控制器。
STAR-ALB-50-500-SC/SC-POTDR引线盒,包含500米的50/125多模光纤,带SC连接器,“Peli”外壳。
STAR-ALB-50-500-SC/SC-P-MCOTDR引线盒,包含500米的50/125多模光纤,带SC连接器,“Peli”外壳。使用“ModCon”模式控制器。
STAR-ALB-62-100-SC/SC-POTDR引线盒,包含100米的62.5/125多模光纤,带SC连接器,“Peli”外壳。
STAR-ALB-62-100-SC/SC-P-MCOTDR引线盒,包含100米的62.5/125多模光纤,带SC连接器,“Peli”外壳。使用“ModCon”模式控制器。
STAR-ALB-62-250-SC/SC-POTDR引线盒,包含250米的62.5/125多模光纤,带SC连接器,“Peli”外壳。
STAR-ALB-62-250-SC/SC-P-MCOTDR引线盒,包含250米的62.5/125多模光纤,带SC连接器,“Peli”外壳。使用“ModCon”模式控制器。
STAR-ALB-62-500-SC/SC-POTDR引线盒,包含500米的62.5/125多模光纤,带SC连接器,“Peli”外壳。
STAR-ALB-62-500-SC/SC-P-MCOTDR引线盒,包含500米的62.5/125多模光纤,带SC连接器,“Peli”外壳。使用“ModCon”模式控制器。

“EuroCard”款中的OTDR引线盒-多模

型号规格
STAR-ALB-50-100-SC/SC-EOTDR引线盒,包含100米的50/125多模光纤,带SC连接器,“EuroCard”外壳。
STAR-ALB-50-100-SC/SC-E-MCOTDR引线盒,包含100米的50/125多模光纤,带SC连接器,“EuroCard”外壳。使用“ModCon”模式控制器。
STAR-ALB-50-250-SC/SC-EOTDR引线盒,包含250米的50/125多模光纤,带SC连接器,“EuroCard”外壳。
STAR-ALB-50-250-SC/SC-E-MCOTDR引线盒,包含250米的50/125多模光纤,带SC连接器,“EuroCard”外壳。使用“ModCon”模式控制器。
STAR-ALB-50-500-SC/SC-EOTDR引线盒,包含500米的50/125多模光纤,带SC连接器,“EuroCard”外壳。
STAR-ALB-50-500-SC/SC-E-MCOTDR引线盒,包含500米的50/125多模光纤,带SC连接器,“EuroCard”外壳。使用“ModCon”模式控制器。
STAR-ALB-62-100-SC/SC-EOTDR引线盒,包含100米的62.5/125多模光纤,带SC连接器,“EuroCard”外壳。
STAR-ALB-62-100-SC/SC-E-MCOTDR引线盒,包含100米的62.5/125多模光纤,带SC连接器,“EuroCard”外壳。使用“ModCon”模式控制器。
STAR-ALB-62-250-SC/SC-EOTDR引线盒,包含250米的62.5/125多模光纤,带SC连接器,“EuroCard”外壳。
STAR-ALB-62-250-SC/SC-E-MCOTDR引线盒,包含250米的62.5/125多模光纤,带SC连接器,“EuroCard”外壳。使用“ModCon”模式控制器。
STAR-ALB-62-500-SC/SC-EOTDR引线盒,包含500米的62.5/125多模光纤,带SC连接器,“EuroCard”外壳。
STAR-ALB-62-500-SC/SC-E-MCOTDR引线盒,包含500米的62.5/125多模光纤,带SC连接器,“EuroCard”外壳。使用“ModCon”模式控制器。

其他配置亦可定制。

相关光纤光缆

我们可以提供广泛的标准线缆,用作光学参数系统测试的启动点。这些线缆拥有最高的公差,为您提供标准且一致的测量数据。

特点和优势

  • 创新-不寻常的连接器、光纤和电缆组合

  • 可靠- 100%测试插入损耗,回波损失,端面特征和表面光洁度

  • 高性能-低插入损耗/高回波损耗/自定义波长

连接头

连接头E-2000FCLCSCSMASTMilitary termini
PolishUPC APCUPC APCUPC APCUPC APCIPCUPCUPC
TypePush pullScrew onPush pullPush pullScrew onBayonetInsert

光纤

光纤类型SMF-28EPM 850PM 1300PM 1550SX + laser optimisedInfinicor 600Infinicor 300
芯径(um)8.26.69.510.5505062.5
波长 (nm)1310 1550980 106013001550850 1300850 1300850 1300
衰减性 (dB/km)0.35 0.223.01.00.52.4 0.82.5 0.83.0 0.7
数值孔径0.140.140.140.140.200.200.275

电缆

OD900um tight900um loose1.6mm PVC1.6mm steel3mm PVC tight3mm PVC loose
保护套材料PVCHytrel (nylon) or PTFE (Teflon)PVCStainless steelPVCPVDF + PVC
强度构件KevlarStainless steelKevlarKevlar

具体数据

光纤类型单模PM多模
插入损耗 (dB)<0.1<0.1<0.05
R回波损耗    (dB)APC >70 ; PC >55UPC >55PC >50
纤芯离心率<0.5<0.5<0.5
消光比30
曲率半径 (mm)APC 8 < ROC < 12APC 8 < ROC < 12APC 8 < ROC < 12
顶点偏移量(um)<30<30<30
光纤高度(nm)-50 FH < +50-50 FH < +50-50 FH < +50

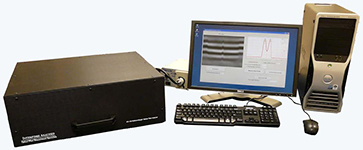

IFA-100光纤折射率分析仪

我们专注于横向干涉测量法,它是最敏感的光纤测量技术。我们独家专利的多波长光纤折射率分析技术最早是在OFC/NFOEC  2009上发布的,并且此后一直成为同行业审查会议和期刊出版的主题。因为测量是横向执行(通过光纤的端口),所以它从本质上是无损检测。虽然光纤的高分子涂层或者缓冲区必须被去除,光纤本身仍然可以继续传输测量中的光信号,同时如果必要的话那些高分子涂层在光纤测量之后可以被完全恢复。

产品特点

  • 多波长

  • 无劈开要求

  • 亚微米空间分辨率

  • 适用于任何形式光纤

  • 快速测量

  • 可测量接头、锥度、耦合器

技术参数

折射率精度 +/− 0.0001
空间分辨率 ~ 500 nm
测量波长 500 nm -    1 μm
光纤直径 40 μm -    400 μm
光纤材质硅玻璃, 非硅玻璃,塑料
同轴度误差的测量 +/− 200 nm
同轴度误差的测量 +/− 0.4 %
光纤类型单模, 多模, 微结构 (PCF), PM, 多芯, 稀土,    包层泵浦, 大模面积, 弯曲损失, 高-Δ, 等.
您可能感兴趣的文章
