STEK系列普克尔盒

现货快速供应,可根据要求提供定制的普克尔盒

时间:2020-07-11 类别:声光器件和电光器件 关注:5908

我们提供具有KD * P,KTP和BBO晶体的普克尔盒,广泛用于激光腔的调Q,锁模激光器的腔倒空,高重频再生放大器控制和光学斩波器中。我们还提供用于与普克尔盒一起运行的高压驱动器,以及用于为HV驱动器供电的高压电源。

我们一站式供应各种类型的普克尔盒,电光Q开关,电光调Q开关,BBO普克尔盒,KTP普克尔盒,DKDP普克尔盒,EOM,铌酸锂电光调制器,强度调制器,相位调制器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

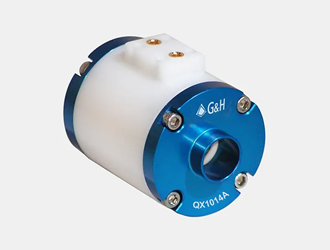

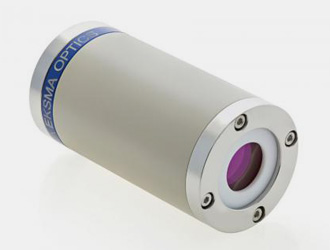

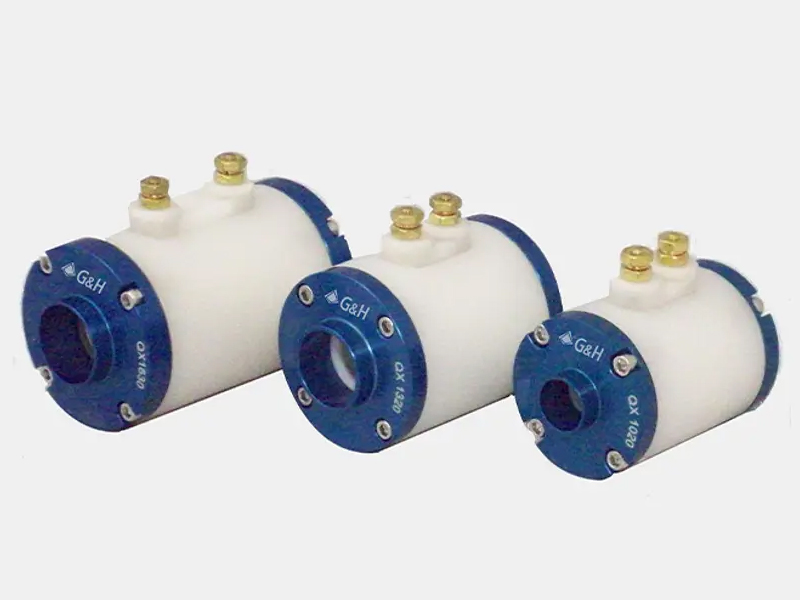

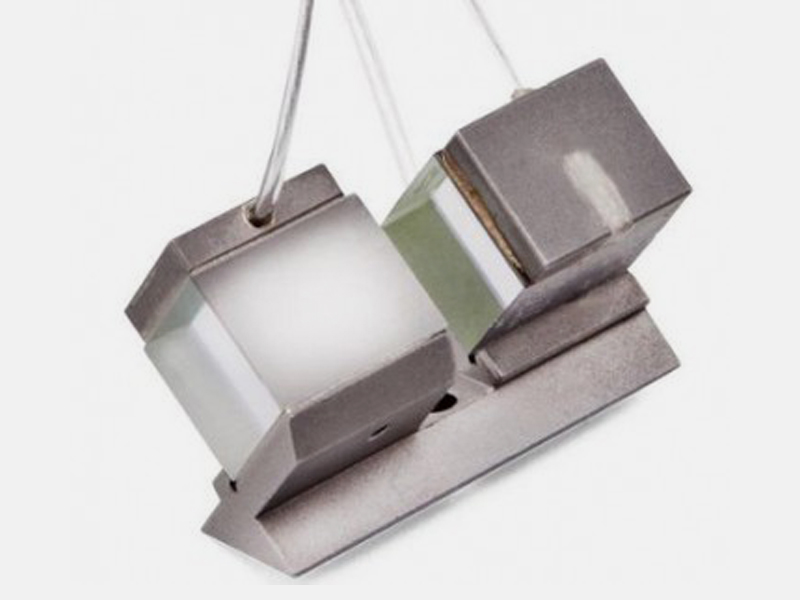

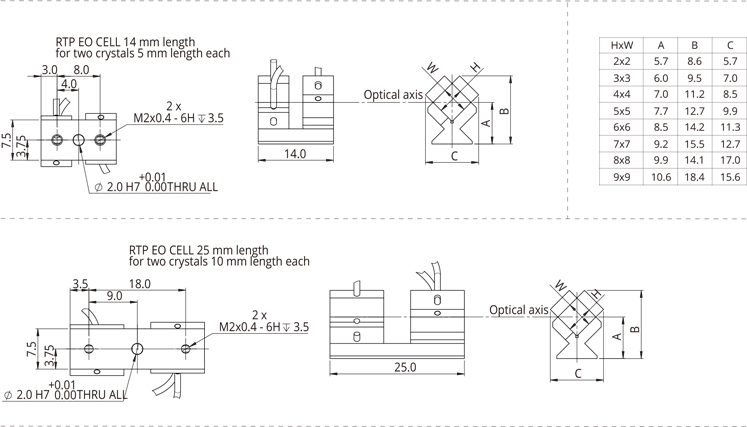

STEK系列KTP普克尔盒

STEK-PCK KTP普克尔盒是用特殊生长的高电阻率KTP晶体制成的新产品系列。KTP晶体比RTP晶体具有更好的光学均匀性和更高的损伤阈值。其突出特点是可以在高占空比下运行KTP开关的同时还可时长时间保持高电压。

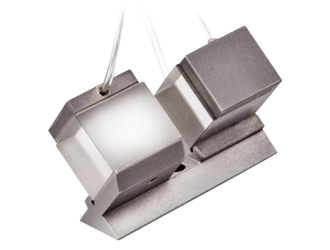

STEK系列KTP普克尔盒

主要应用

  • 高重复率激光器1 kHz-1 MHz的调Q

  • 高重复率激光器的脉冲选择器

主要特点

  • 相较于双BBO普克尔盒电池电压要求小两倍

  • 高占空比运行

  • 极低的压电共振

  • 标准通光孔径:4x4、6x6和8x8 mm

型号 STEK-PCK4 STEK-PCK4-O STEK-PCK6 STEK-PCK6-O
通光孔径, mm 3.5 3.5 5.5 3.5
晶体尺寸 (宽x高x长), mm 4x4x10 4x4x10 6x6x10 4x4x10
晶体数量 2 2 2 2
半波电压 (@ 1064 nm), kV DC <1.8 <1.8 <2.5 <1.8
电容, pF 4 4 <6 4
光通过率, % >98 >98 >98 >98
对比率 >1:500 >1:500 >1:500 >1:500
外形尺寸, mm Ø25.4x42.2 25x11.1x7.5 Ø25.4x42.2 25x13.8x10.6

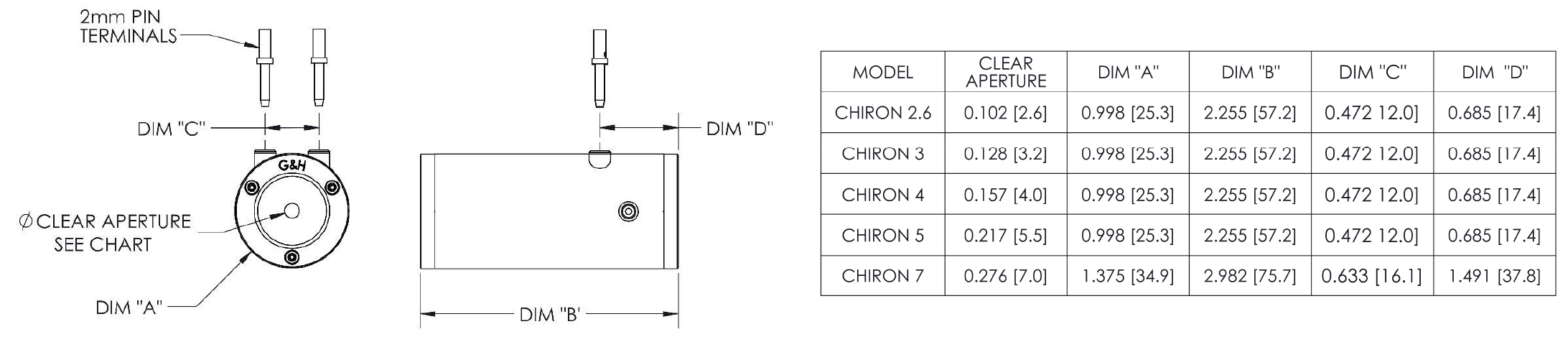

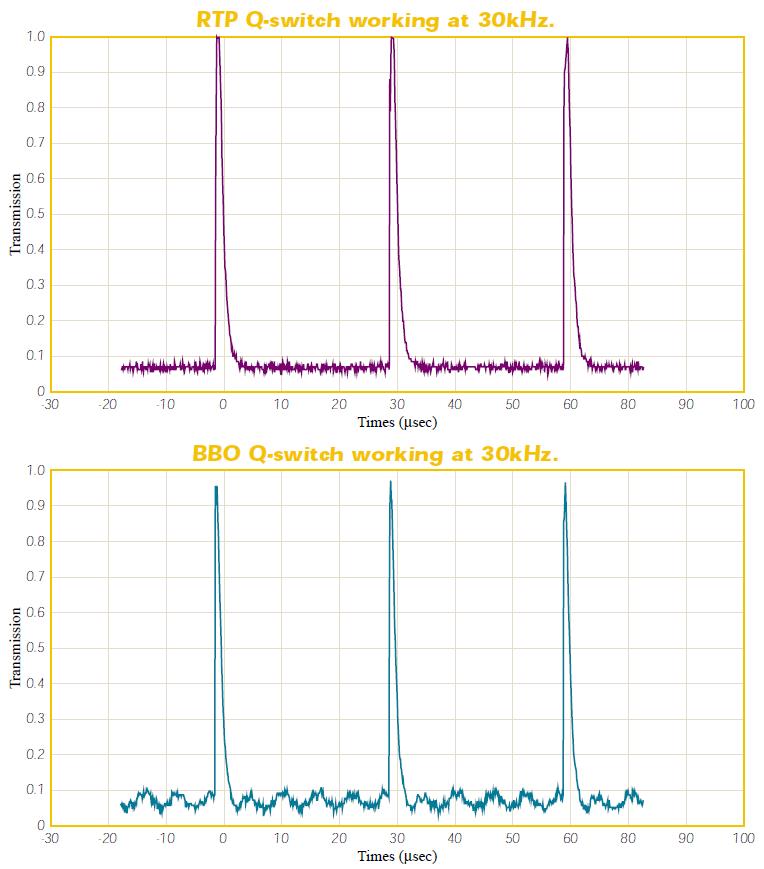

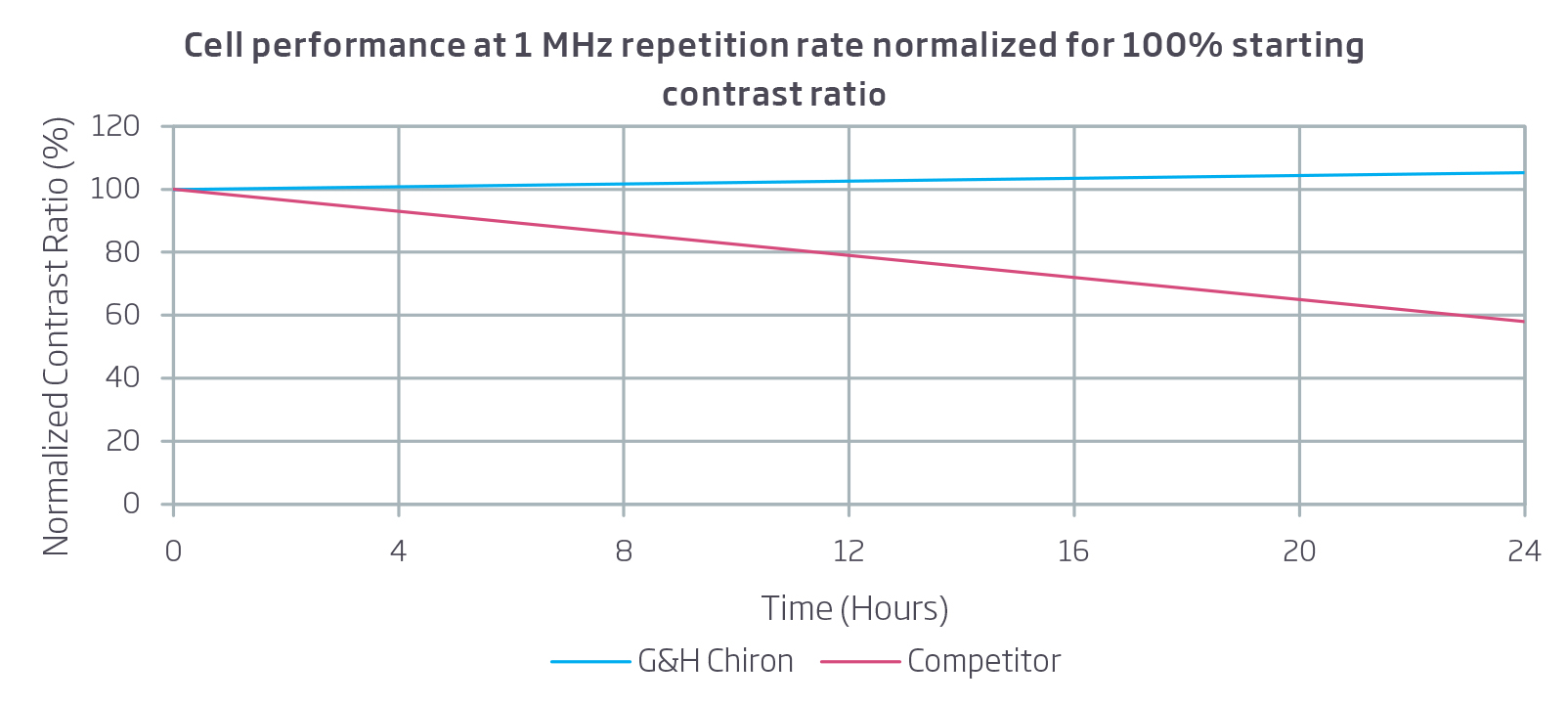

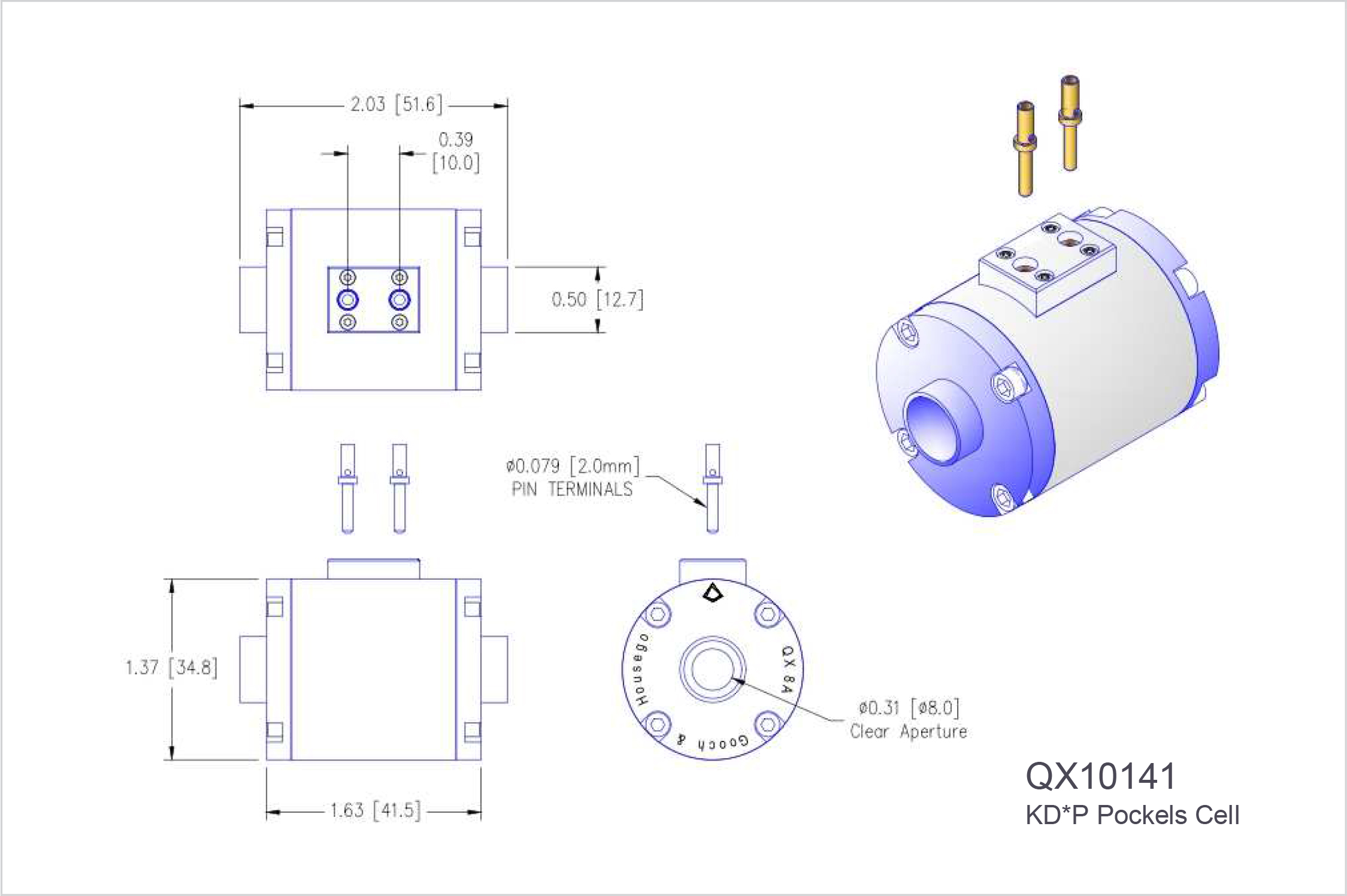

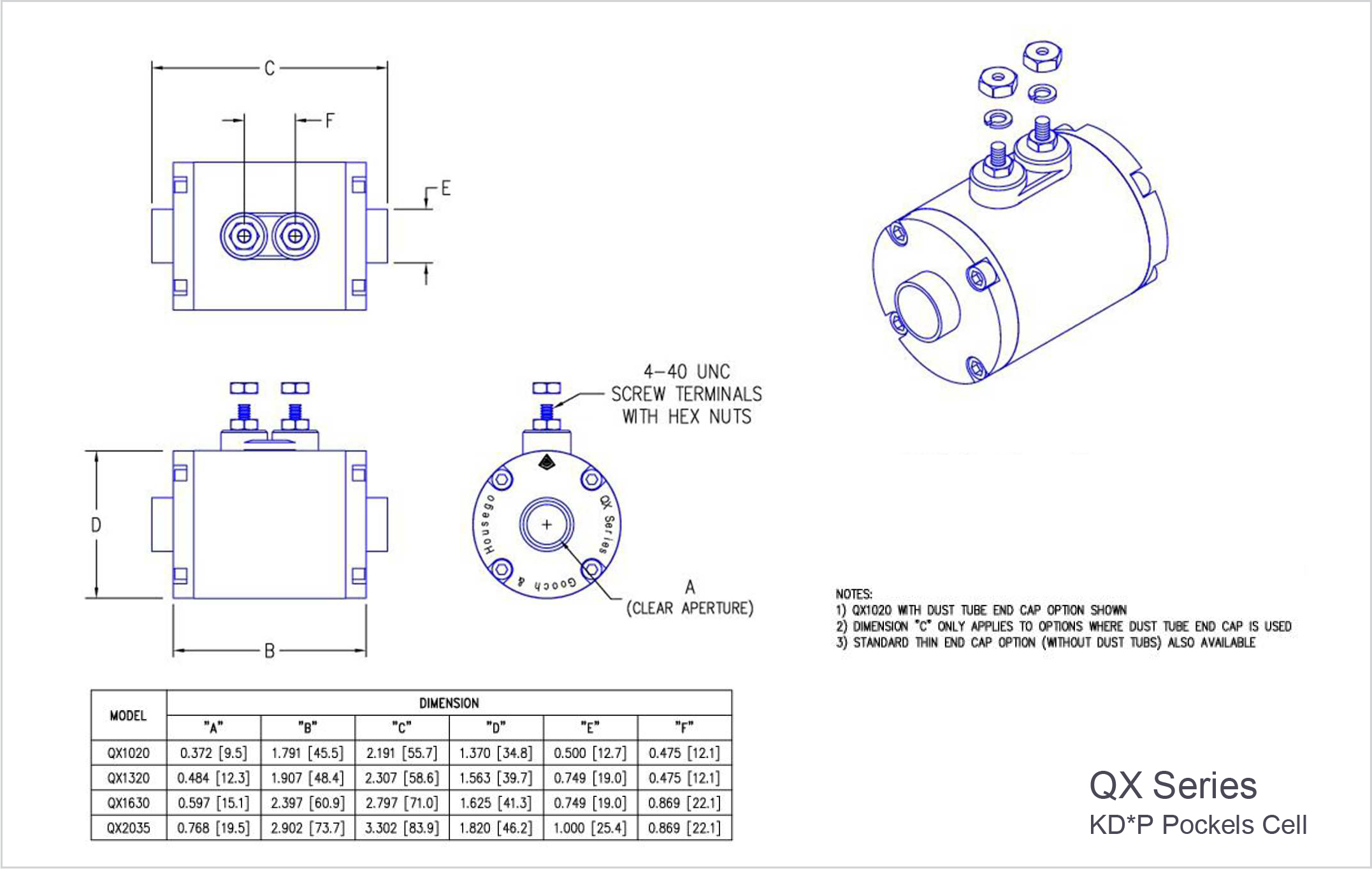

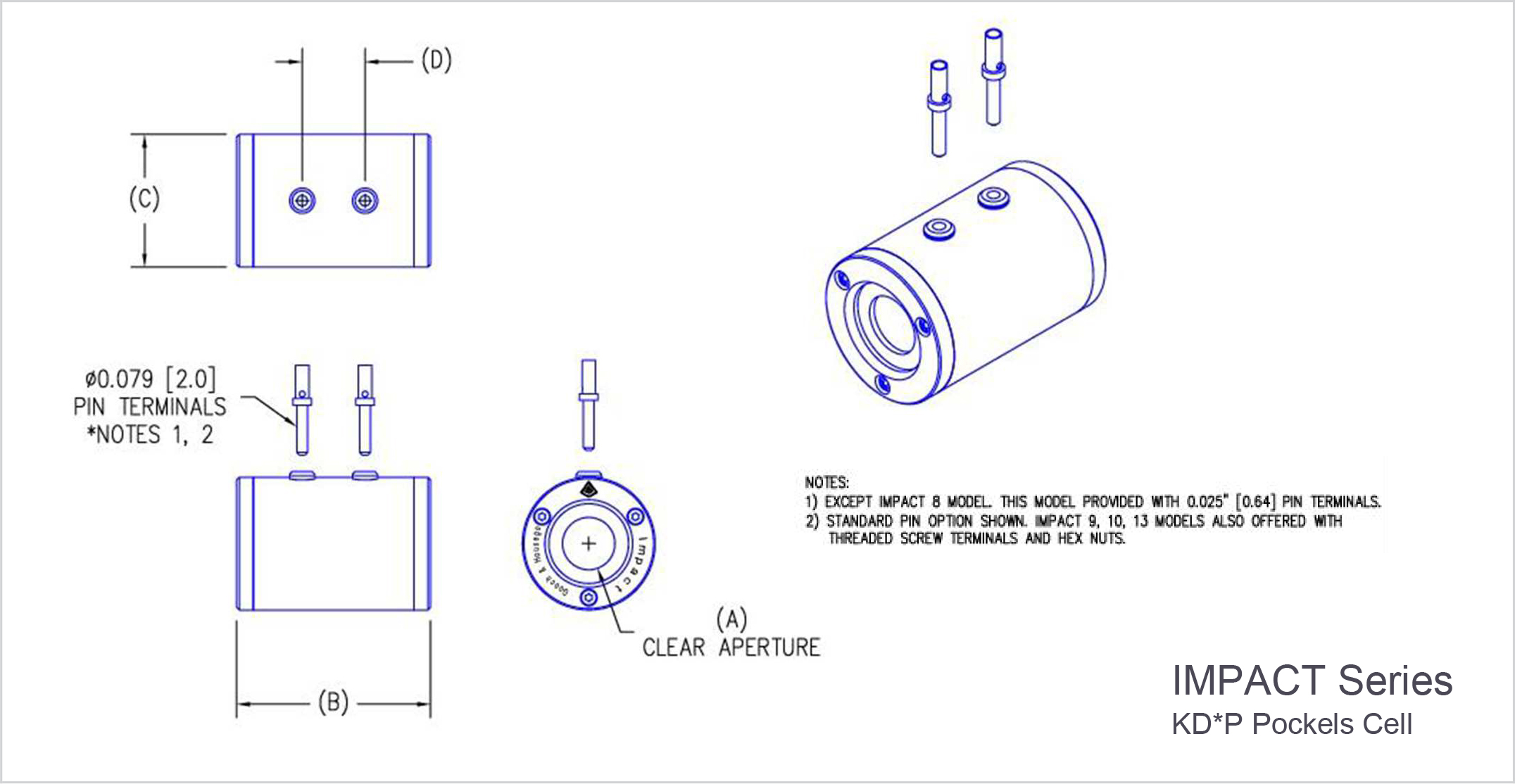

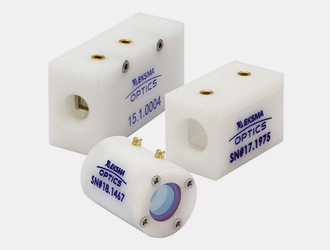

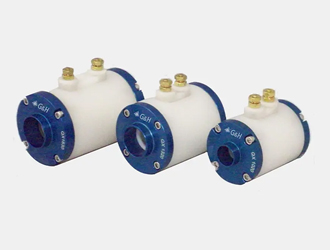

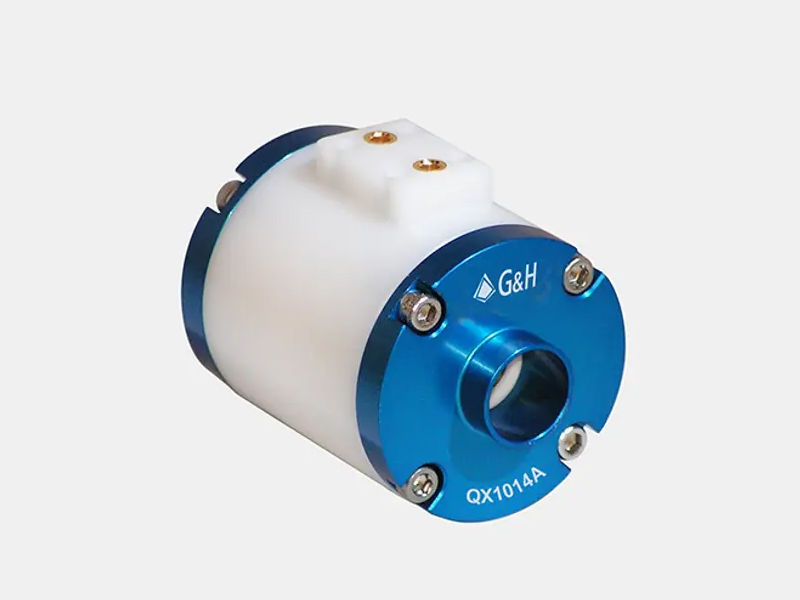

STEK系列KD*P普克尔盒

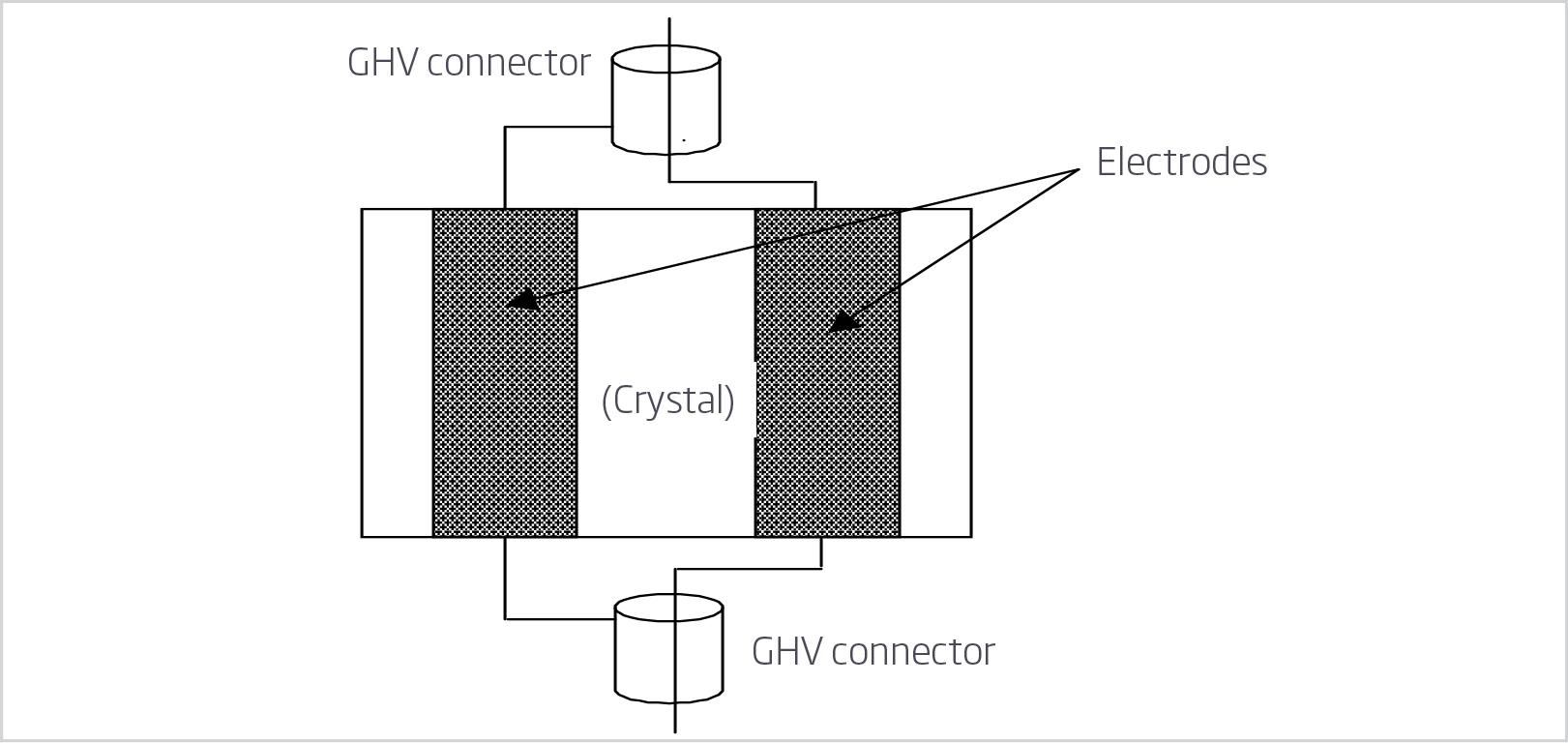

普克尔盒的作用是在KD*P等电光晶体的电极上施压用来改变通过这些晶体的的光的偏振态。当它与偏振器一起使用时,普克尔盒可以用作快速关断开关。典型应用包括激光腔的调Q,实现激光腔倒空将光注入或从再生放大器中耦合出来。KD*P普克尔盒通常用于400~1.1μm的调Q应用。市面大多数灯泵浦Nd:YAG激光器和低重复率半导体Nd:YAG激光器的激光腔调Q开关都是使用KD*P普克尔盒。所有的电光KD*P晶体都镀有高损伤阈值AR膜层。此外,STEK-PC12SR和STEK-D-compact系列的普克尔盒还特有AR镀膜窗口,可以保护和提高此产品在不太好的环境中的使用寿命。

主要特点

  • 价格经济

  • 结构紧凑

  • 低光吸收

  • 光传输范围400-1100nm

主要应用

产品型号 STEK-PC5S STEK-PC5D STEK-PC10S STEK-D-Compact/ 9 STEK-D-Compact/12
通光孔径, mm 4.5x4.5 4.5x4.5 9.5x9.5 Ø8 Ø11
晶体尺寸 (宽x高x长)mm 5x5x16 5x5x16 10x10x25 Ø9x20 Ø12x24
晶体数量 1 2 1 1 1
λ/2 半波电压 1064nm, kV DC <6.5 <3.4 <6.8 <6.8 <6.8
电容, pF 1.5 3 4 6 6
光通过率, % >97 >97 >97 >97 >97
对比度1) > 1:2000 >1:1000 >1:2000 >1:2000 >1:2000
尺寸, mm 18x14x25 23x16x52 22x18x33 Ø25.4x35 Ø25.4x39

1) 交叉极化法测量。所有的晶体镀镆层 AR/AR@1064 nm. 可根据客户要求提供其他镀膜,损伤阈值>5 J/cm2,1064 nm, 10ns

产品型号 STEK-PC12SR STEK-PCR12SR-532 STEK-PCR12SR-694
通光孔径, mm Ø 11 Ø 11 Ø 11
晶体尺寸 (宽x高x长)mm Ø 12x24 Ø 12x24 Ø 12x24
晶体数量 1 1 1
λ/2 半波电压 1064nm, kV DC @1064 nm
<6.8 kV DC
@532 nm
<3.5 kV DC
@694 nm
<4.5 kV DC
电容, pF 6 6 6
光通过率, % >97 >96 >97
对比度1) >1:2000 >1:2000 >1:2000
尺寸, mm Ø 35 x 41.4 Ø 35 x 41.4 Ø 35 x 41.4

交叉极化法测量

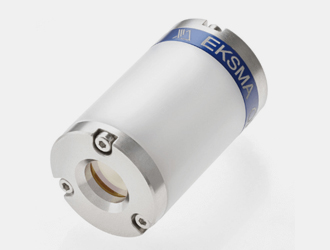

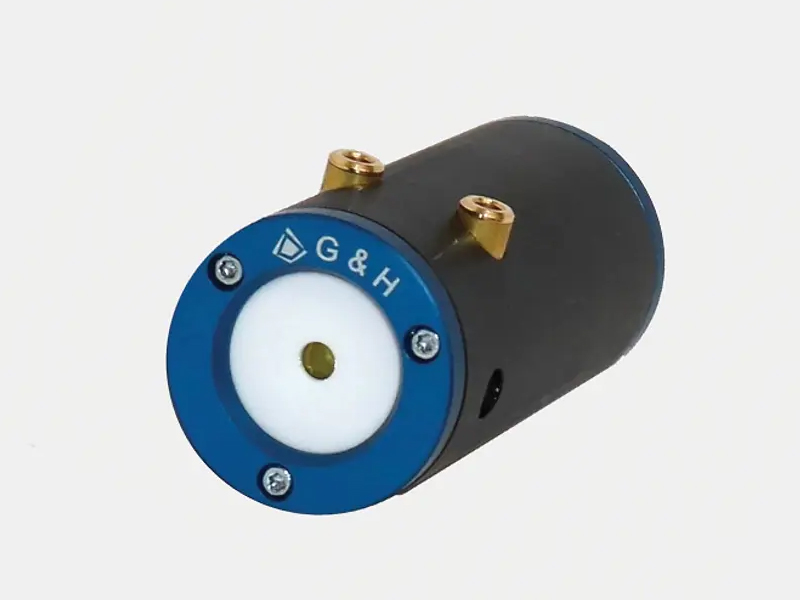

STEK系列BBO普克尔盒

此系列普克尔盒是在BBO等电光晶体的电极上施压用来改变通过这些晶体的的光的偏振态。当与偏振器一起使用时,它可以用作快速关断开关。典型应用包括激光腔的调Q,实现激光腔倒空将光注入或从再生放大器中耦合出来。BBO普克尔盒通常用在从紫外到2μm以上的波长范围。PCB系列的普克尔盒是横向磁场器件。BBO电光系数低,工作电压高。四分之一波电压与电极间距和晶体长度的比值成正比。因此,小通光孔径的普克尔合的四分之一波电压也较低。对于通光孔径达到2.5mm的普克尔盒 ,其四分之一波电压高达4kv@1064nm。此产品采用双晶体设计以降低所需电压,并可在半波模式下快速切换。

主要特点

  • 减小压电振铃

  • 低吸收

  • 陶瓷孔径

  • 200 nm~ 2000 nm传输范围

  • 结构紧凑

主要应用

  • 高重复频率的半导体Q开关

  • 高重复频率的再生放大器控制

  • 腔倒空

  • 束流脉冲调制

产品型号 STEK-PCB3S STEK-PCB3D STEK-PCB3S/25 STEK-PCB3D/25 STEK-PCB4S STEK-PCB4D
通光孔径, mm 2.5 2.5 2.5 2.5 3.5 3.5
晶体尺寸 (宽x高x长), mm 3x3x20 3x3x20 3x3x25 3x3x25 4x4x20 4x4x20
晶体数量 1 2 1 2 1 2
1/4波电压 (@ 1064nm), kVDC <3.5 <1.8 <3.0 <1.5 <4.6 <2.3
电容, pF 4 6 4 6 3 6
光通过率, % >98 >98 >98 >98 >98 >98
对比度1) >1:1000 >1:500 >1:1000 >1:500 >1:1000 >1:500
尺寸, mm Ø25.4x37.2 Ø25.4x57.2 Ø25.4x42.2 Ø25.4x67.2 Ø25.4x37.2 Ø25.4x57.2

所有的晶体镀镆层 AR/AR@1064 nm. 可根据客户要求提供其他镀膜,损伤阈值>5 J/cm2,1064 nm, 10ns

产品型号 STEK-PCB3S-1342 STEK-PCB3D-800 STEK-PCB3S-532
通光孔径, mm 2.5 2.5 2.5
晶体尺寸 (宽x高x长) mm 3x3x20 3x3x20 4x4x20
晶体数量 2 1 1
四分之一波电压, kVDC <2.4 <2.6 <2.25
波长, nm 1342 800 532
电容, pF 4 6 4
光通过率, % >98 >98 >98
对比度1) >1:500 >1:1000 >1:1000
尺寸, mm Ø25.4x57.2 Ø25.4x37.2 Ø25.4x37.2

1) 交叉极化法测量
