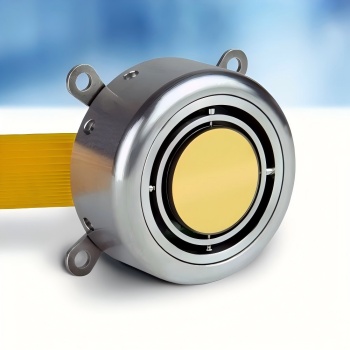

光束转向反射镜MR-15-30
光束转向反射镜MR-15-30

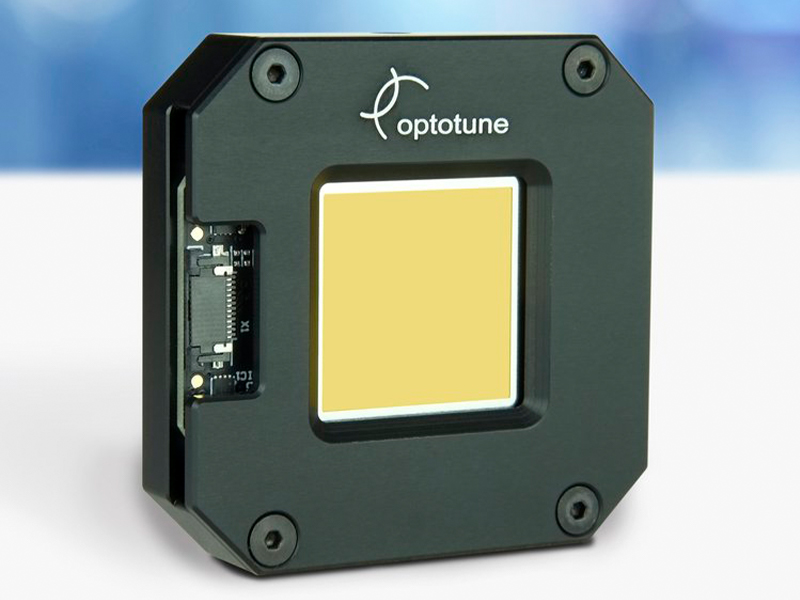

光束转向反射镜MR-10-30
光束转向反射镜MR-10-30

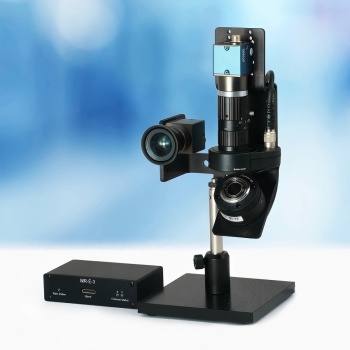

光束转向反射镜MR-E-2
光束转向反射镜MR-E-2

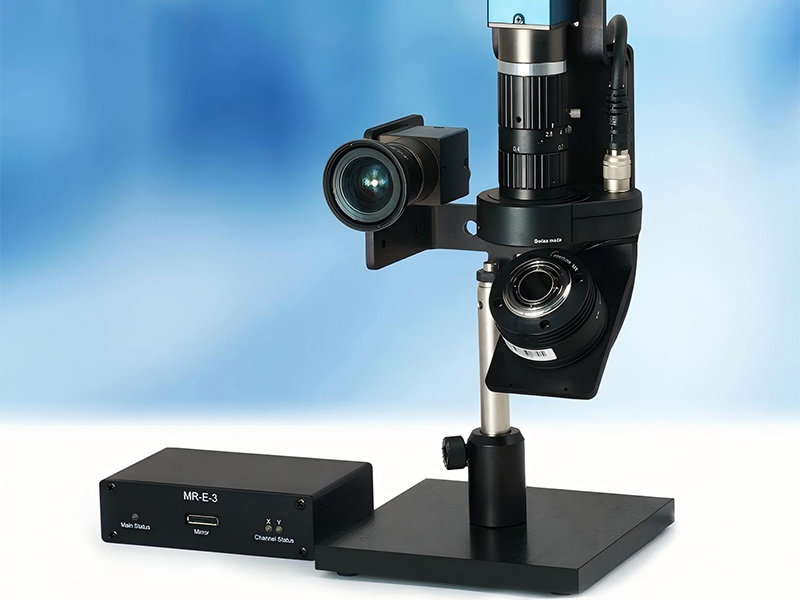

可调光束控制镜、音圈扫描镜
光束转向反射镜MR-15-30
光束转向反射镜MR-15-30
光束转向反射镜MR-10-30
光束转向反射镜MR-10-30
光束转向反射镜MR-E-2
光束转向反射镜MR-E-2

电动二维音圈扫描镜,2D反射镜

时间:2020-07-10 类别:光学元器件 关注:8138

单个光学元件的2D光束偏转,可提供更大的光学扫描范围和反射镜尺寸

全新设计的2D光束控制扫描镜给研究和产品开发提供了光束扫描的颠覆性新方案。这些镜片可分为反射模式(2D反射镜)或透射模式(可调棱镜)。该双轴音圈反射镜 (VCM) 占用空间小,具有 15mm 大反射镜,可以进行±25° 的机械倾斜度调节,以实现±50° 的光学扫描范围。此镜片适用于汽车工业 (激光雷达、动态大灯、ADAS)、激光加工、生物识别、(眼球追踪)、机器视觉、3D打印和医疗激光应用等。

我们一站式供应各种类型的可调光束控制镜,光束转向反射镜,音圈扫描镜,双轴音圈镜,双轴矢量扫描镜,2D反射镜,可调棱镜,音圈镜,可调光束控制器,电控光束转折器,光束控制镜,二维光束控制扫描系统,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

微信扫一扫,即刻联系
产品经理:罗经理
手机:18162698939
座机:027-51858939

电动二维扫描镜,音圈扫描镜

电动二维扫描镜的核心技术是基于可变形镜片的工作原理。镜片由一个容器组成,容器里装有光学流体,并用弹性聚合物薄膜进行密封。电磁驱动器对容器施压,导致镜片弯曲。因此,通过驱动器线圈内的电流改变来控制镜头的焦距(或表面的曲面形状),进而实现光束扫描。我们全新设计的2D光束控制扫描镜给研究和产品开发提供了光束扫描的颠覆性新方案。这些镜片可分为反射模式(2D反射镜)或透射模式(可调棱镜)。

主要特点

  • 单个光学元件的二维光束偏转扫描

  • 大孔径和宽光束角度

  • 小巧轻便

定位反馈双轴矢量扫描镜

双轴镜的优点是其结构小巧,大镜面与极大倾斜角相结合,并可选择任一轴共振。内置反馈系统保证了高精度的定位控制。2D反射镜的虚拟旋转点离反射镜表面很近使得2D扫描镜可直接向前。此镜片适用于汽车工业(激光雷达,动态头灯,ADAS),生物识别、机器视觉、医疗和3D打印。

激光准直和稳像可调棱镜

我们的可调棱镜(TP,tunable prism)适用于光传输时的对准和光束控制。其低吸收率使其适合大功率应用。低色散液体也使其可用于多色激发应用。

三维光束控制扫描系统

将2D扫描镜与电动变焦镜相结合,可快速地在任意点定位激光束光斑。非常适用于动态前照灯(汽车)、诊断和光谱设备以及3D打印。

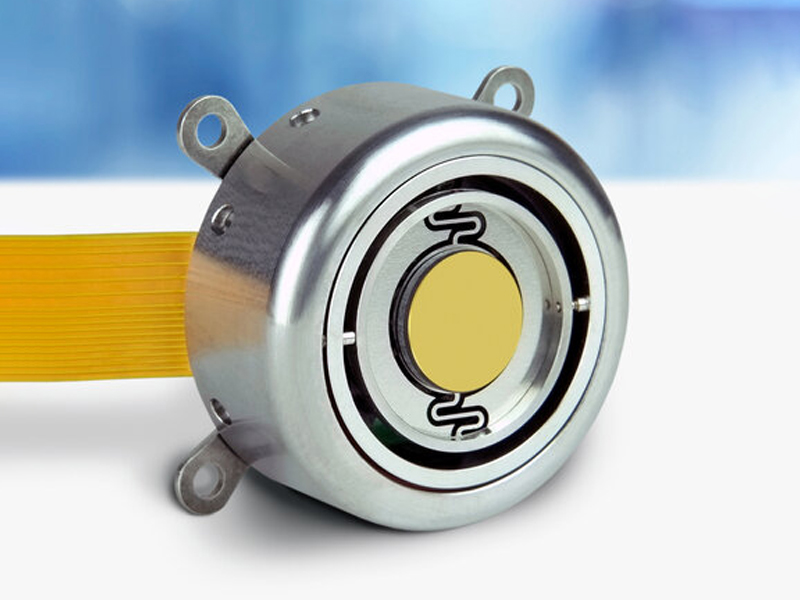

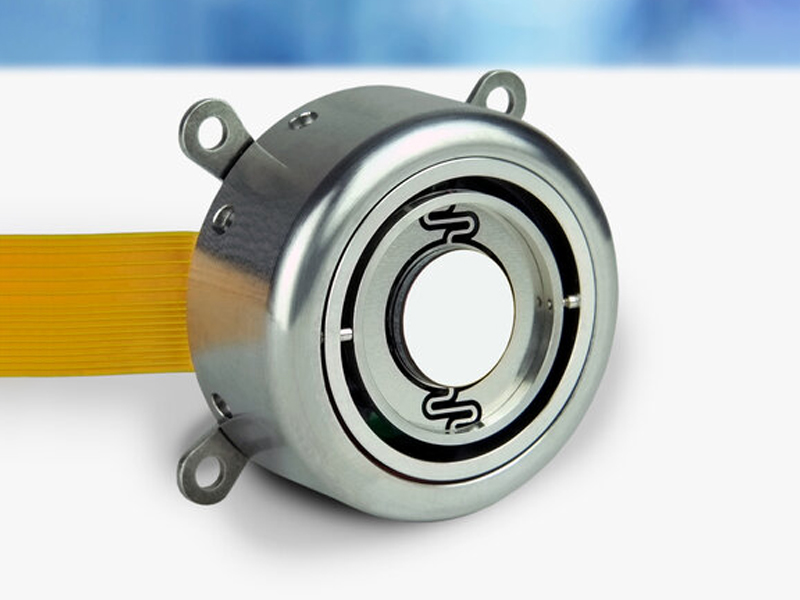

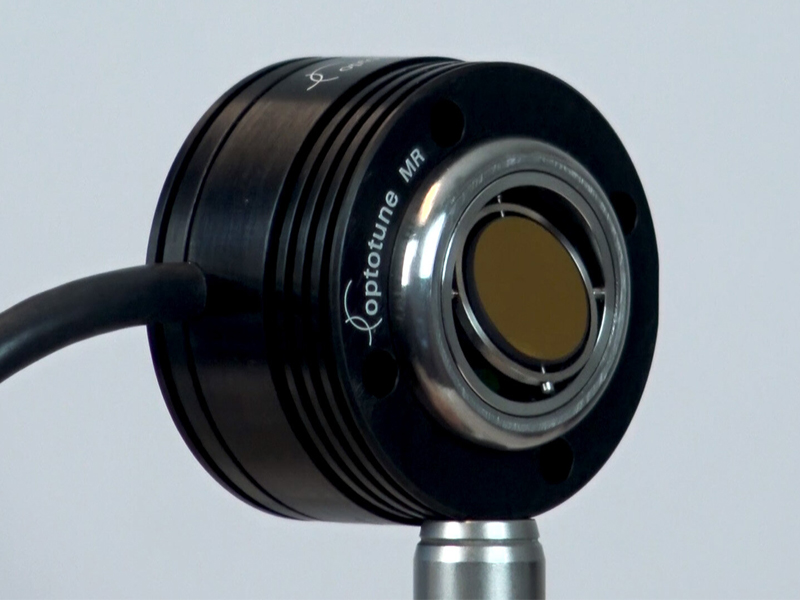

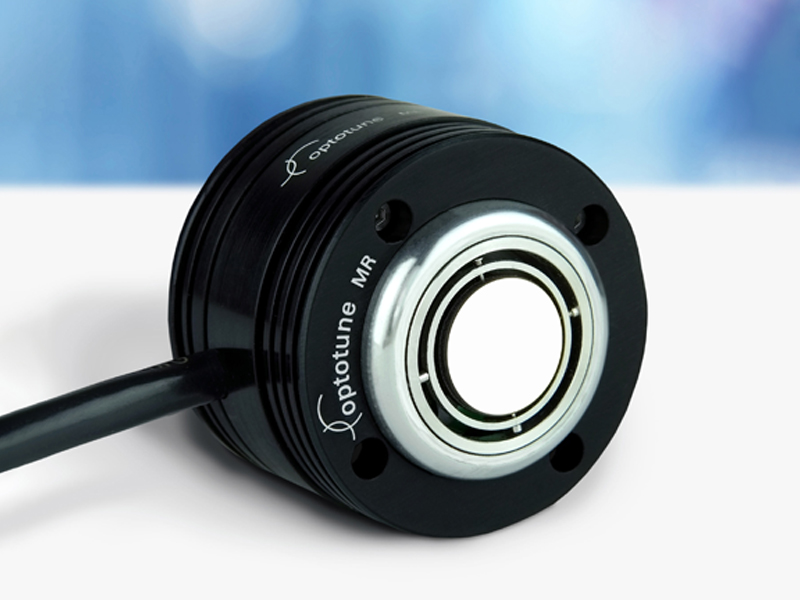

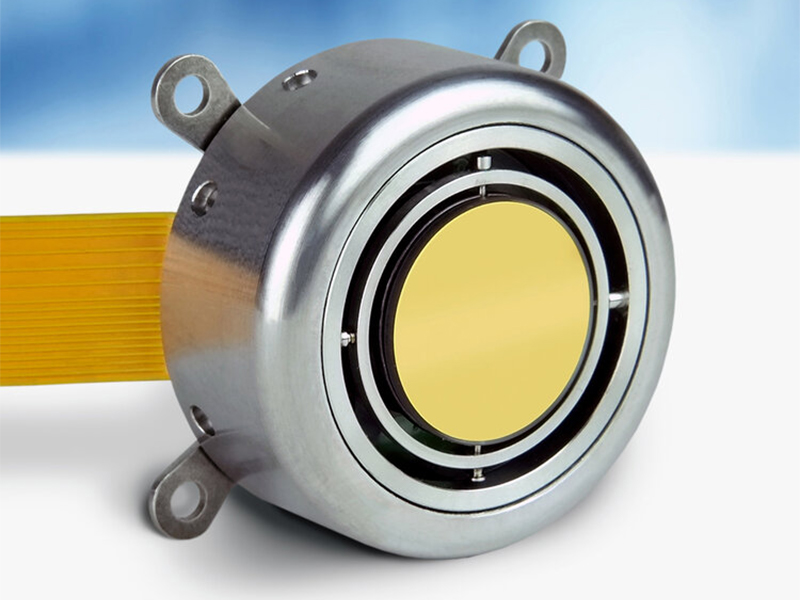

位置反馈双轴矢量扫描镜

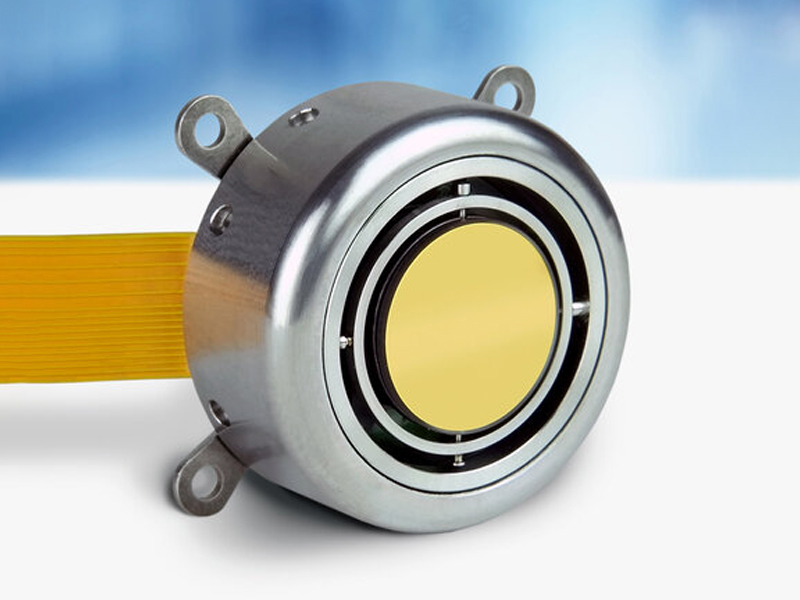

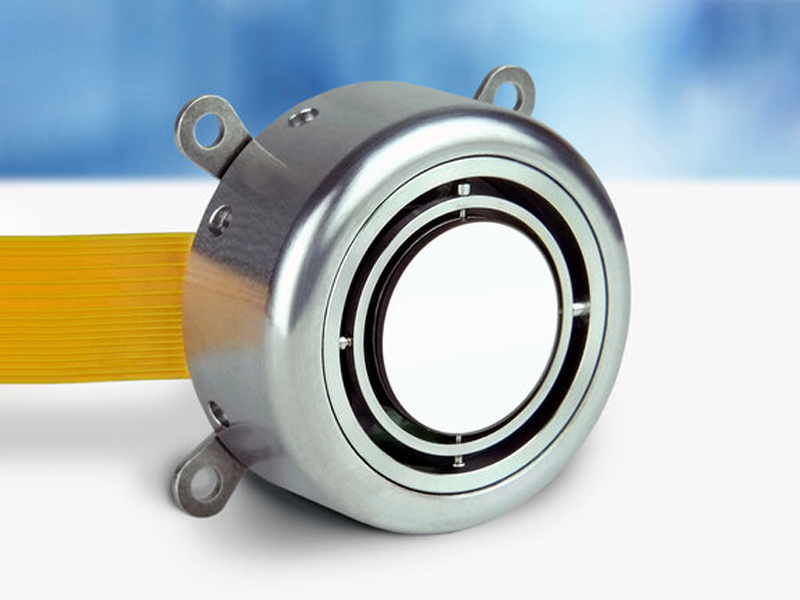

STOT-MR-15-30, STOT-MR-10-30

紧凑、快速、精准的光束控制

如果需要小体积与大角度视野的双轴扫描镜,STOT-MR-15-30会是绝佳的选择。STOT-MR-15-30最小直径可达15 mm、机械倾斜角度±25&°,同时对应光学偏转±50&°。此镜片内建有一个位置反馈系统,使用标准PID控制器在100mrad范围内可精确控制偏转角度在±5 μrad内。除了常见的准静态版本,我们还开发两种共振的版本,即单轴共振镜头、线性轴加垂直共振轴结合的版本。与扫描振镜相比,STOT-MR-15-30的旋转原点非常靠近镜面中心,另可选用不同范围波长的反射膜,如紫外线、可见光与近红外光。

位置反馈双轴矢量扫描镜

主要优势

  • 大二维扫描角度

  • 结构小巧

  • 精度高

主要应用

  • 汽车(激光雷达、动态前照灯、ADAS)

  • 视觉(视野扩展、缩放)

  • 生物测定(眼睛跟踪)、诊断设备和3D打印

参数 STOT-MR-15-30 STOT-MR-10-30
扫描方向 2D双轴 2D双轴
机械倾斜角度 X轴:±25°; Y 轴±25° X轴:±25°(慢轴); Y 轴±12.5°(快轴)
镜片直径 15 mm 10 mm
分辨率(闭环) <5 urad <5 urad
重复性RMS 30 - 100 urad 30 - 100 urad (慢) X轴
转动频率 20 Hz X 轴:20Hz (慢轴);Y 轴:280 Hz (快轴)
镜片涂层 金,保护层银膜 金,保护层银膜

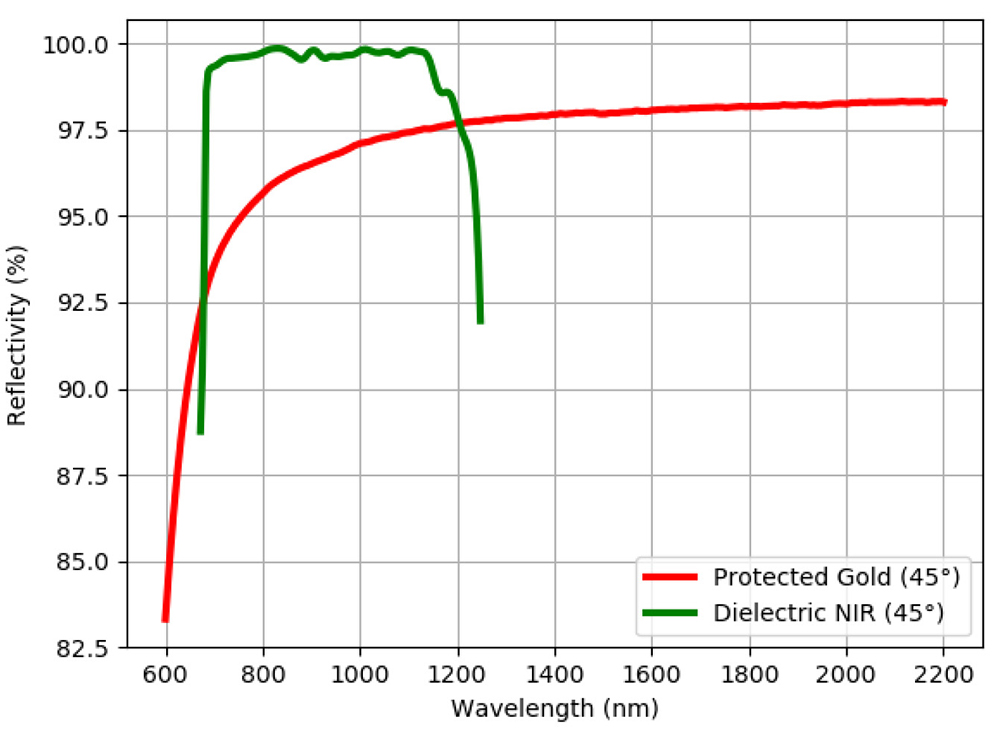

镜片反射率   平均>97% @NIR 平均>97% @NIR
平面精度P-V λ/2 λ/2


可调棱镜STOT-TP-12-16

可调棱镜是可调节的楔形物,它可以让两个有AR涂覆的光学性能平坦的玻璃窗相对于彼此倾斜。这两个玻璃窗通过一个波纹管结构链接在一起,这个波纹管结构内填充了低色散的透明光学液。核心元件可以与各种致动元件集成在一起,例如机械或电动导螺杆,音圈和压电驱动器

主要应用

  • 在光路中使激光偏转,可在光路调整,光源与探测准直时使用。

  • 激光测距仪

  • 图像稳定

  • 光束控制

下表是我们的标准产品,我们也可根据客户要求来调整流体和玻璃涂层,可根据您的具体要求定制可调棱镜。如有需要请与我们联系。

光学参数

最大光学偏移(525nm) 8.2度
折射指数(25°,525nm) 1.38
阿贝数 V(25°C) 63
窗片平滑 0.5
反射指数比温度(dn/dT) -3.3e-4°C
透射谱宽 420-950 nm
镜片损伤阈值(525nm) 根据所选镀膜kW/cm2
吸收 <0.1%
偏正变化 保持
储存温度 【-40,+85】°C

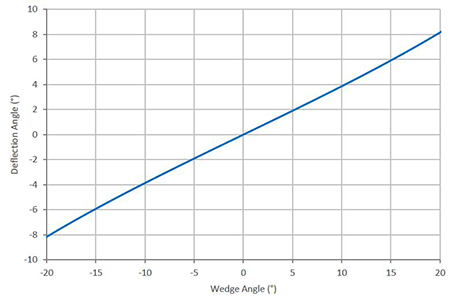

光束偏转

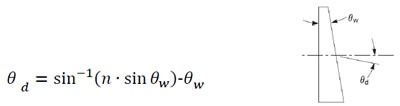

光从左到右通过尖角为θω的楔形物时的光束偏转由下面公式决定:

光束偏转

其中n是楔形物内光学流体的折射率

光束偏转光束偏转

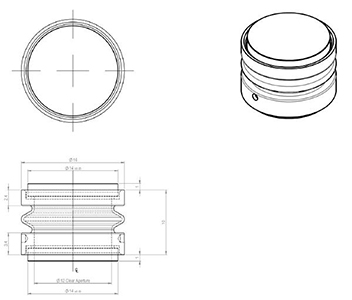

光学布局

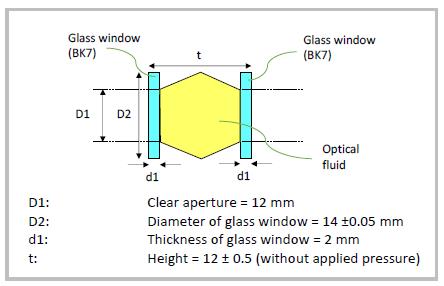

下面这个模拟图包含了型号STOT-TP-12-16使用时所需的信息。

STOT-TP-12-16使用时所需的信息

透射光范围

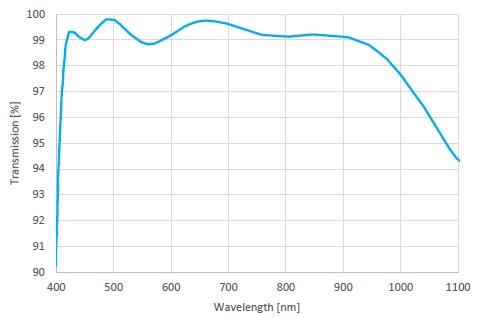

在250-2500nm波长范围内,光学流体和两块玻璃窗高度透明,几乎不吸收光。下图显示了可见光(420-950nm)范围内的透射光谱,玻璃窗可根据客户要求镀膜。

STOT-TP-12-16透射光范围

安装方式

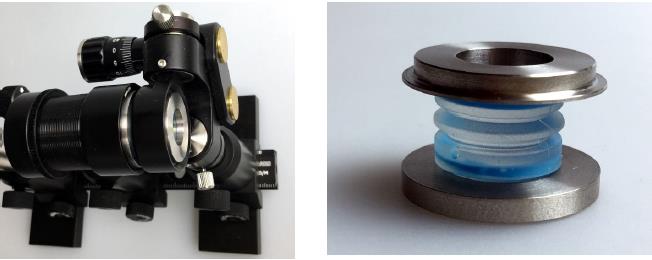

STOT-TP-12-16有多种安装方式,下图是一个简单的机械万向安装组件。

STOT-TP-12-16安装方式

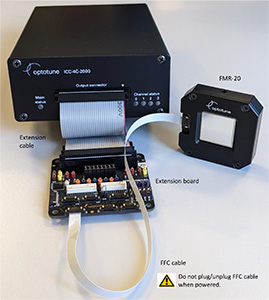

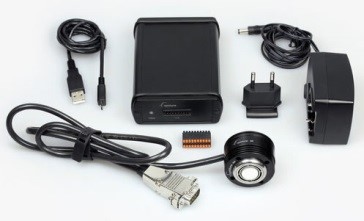

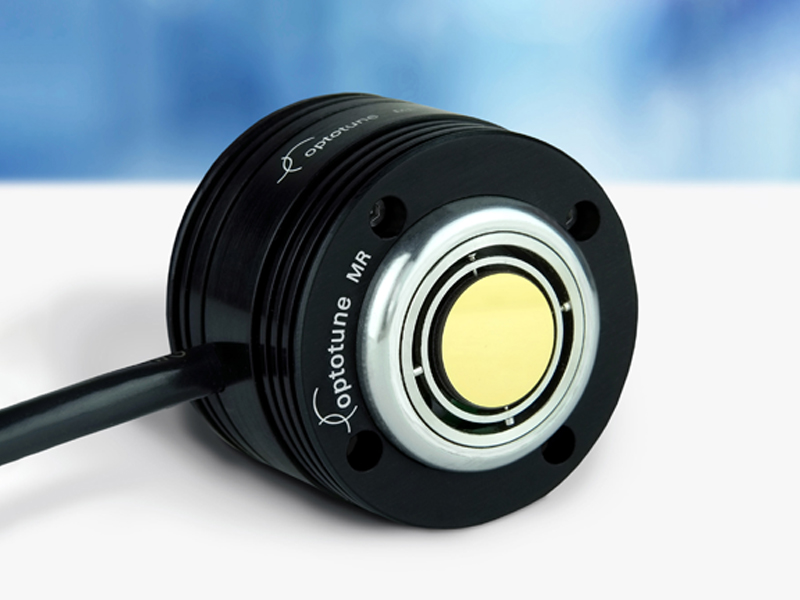

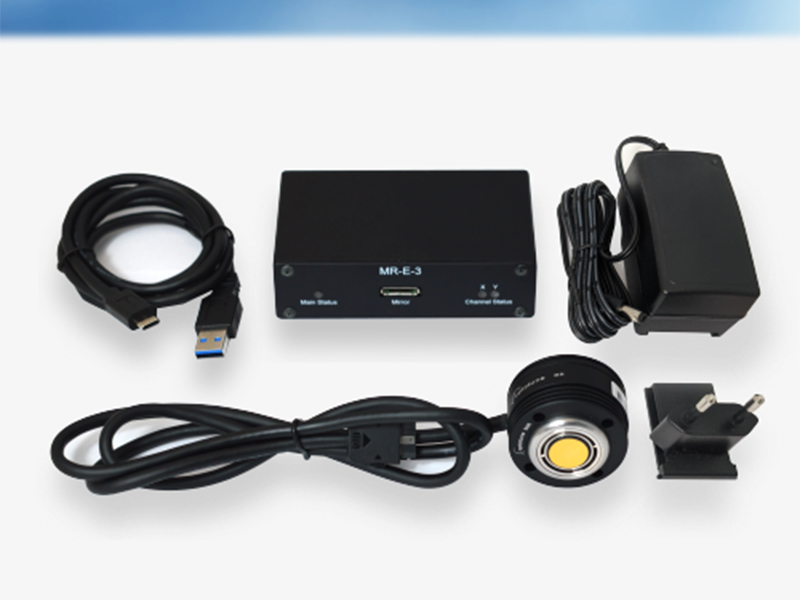

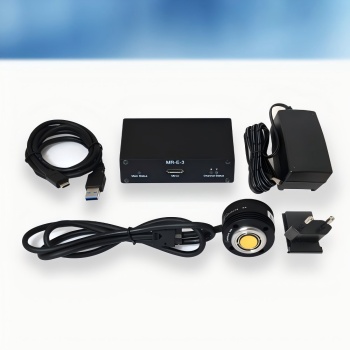

2D扫描镜驱动器组件 STOT-MR-E-2

扫描镜驱动器组件 STOT-MR-E-2

STOT-MR-E-2驱动器是二维扫描镜的配套解决方案。它由电子驱动控制设备和反射镜组成。此驱动程序有多种操作模式,但只与我们的镜片兼容。可以通过我们的用户界面从主机控制。此外,驱动程序还提供以下通信接口:USB、SPI、模拟信号;控制界面板与CPU板可定作;可独立运作的开发版本包含控制界面板与二维转向镜,以及基座。

产品型号含镜片类型包含的配件
STOT-MR-E-2 基础件N/ASTOT-MR-E-2基础件控制器盒, 电源,USB线
STOT-MR-E-2 镀金镜面STOT-MR-15-30-G-25x25D镜头(包括镜片和电缆)保护盖、散热器
STOT-MR-E-2 镀银镜面STOT-MR-15-30-PS-25x25D镜头(包括镜片和电缆)保护盖、散热器
STOT-MR-E-2 定制镜片STOT-MR-C-15-30 (定制镜片), 或共振镜片    MR-10-30-G/MR-10-30-PS镜头(包括镜片和电缆)保护盖、散热器
STOT-MR-E-2 OEM 版本N/A转接板(无外壳)、CPU板(无外壳)、代理板(无镜头)、连接电缆

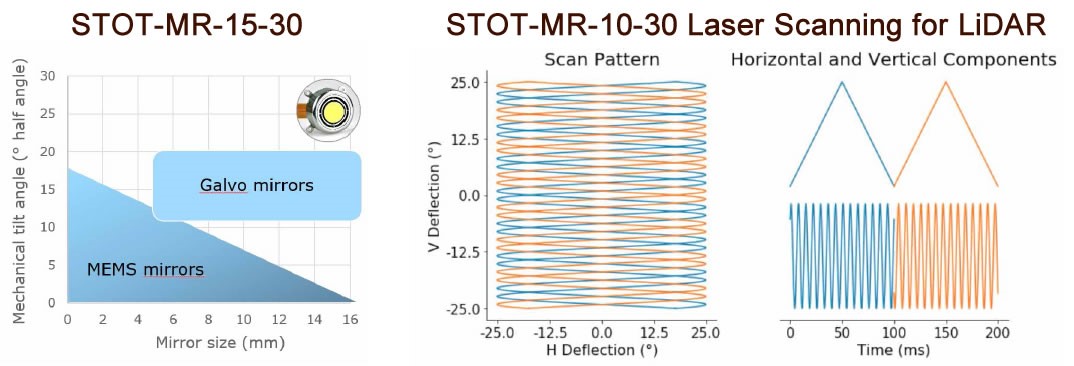

与其它扫描技术的比较

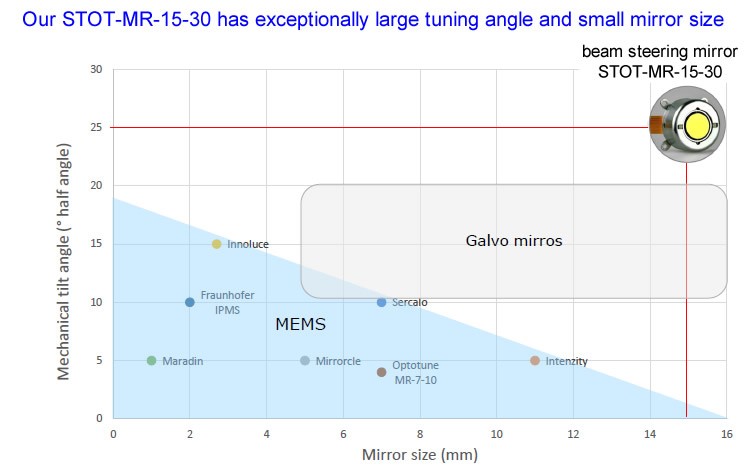

扫描角和器件体积比较

扫描角和器件体积比较

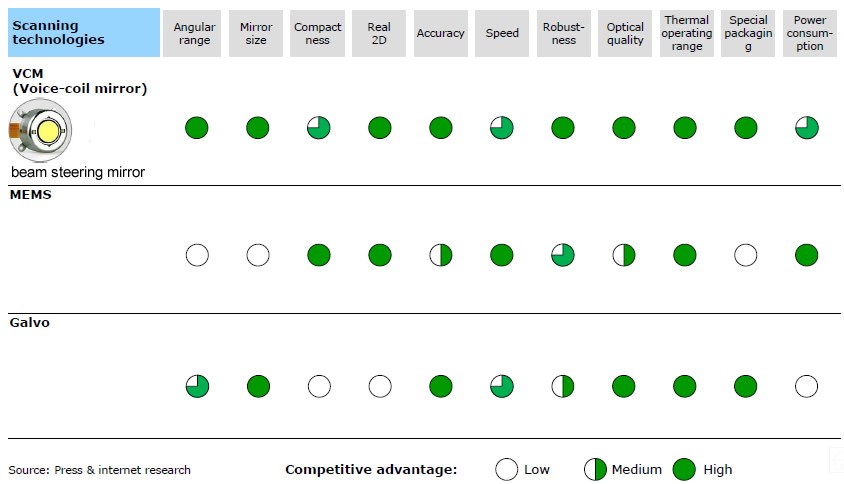

与MEMS和光学振镜比较

与MEMS和光学振镜比较
