产品概述
把声光晶体、射频换能器与光纤耦合结构装进同一壳体,出厂完成对准——时序控制环节可直接标准化、批量复制。

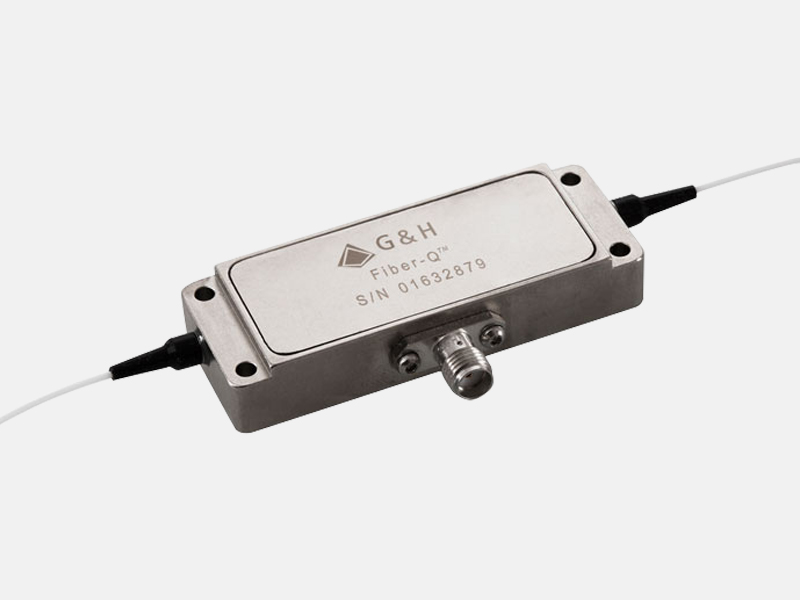

Fiber-Q® 光纤耦合声光调制器(Fiber-Coupled Acousto-Optic Modulator,简称 FCAOM)是把声光晶体、射频换能器与输入输出光纤耦合结构装在同一壳体内的调制器件。器件出厂即完成光纤与晶体的对准,用户端只需把尾纤接入自己的光纤链路、把射频电缆接到驱动器,不承担自由空间准直与装调工作。

器件构成
- 声光晶体:TeO₂(633–2000 nm 主力平台)、硫系玻璃(1310 / 1550 nm 通信波段)、硅(250 MHz 以上高速需求),决定可用波长与声速;
- 压电换能器:把射频电信号转换为同频超声振动,在晶体内形成衍射光栅;
- 光纤耦合结构:输入端准直、输出端再耦合,只收集一级衍射光,零级光不进入输出光纤;
- 50 Ω 射频接口:与 3910 系列驱动器直连,阻抗匹配由出厂完成;
- 射频驱动器(配套件):3910 系列,提供 TTL 数字开关或模拟幅度调制,部分型号可选 97-02910-xx。
与相邻器件的区分(最容易买错的地方)
| 器件 | 光路组织 | 参数标注方式 | 用户端工作 |
| Fiber-Q 光纤耦合 AOM | 壳内完成准直、衍射与再耦合,输出光纤只收集一级衍射光 | 绝对上升时间,单位 ns | 接尾纤与射频线即可,无光阑、无角度调整 |
| 自由空间 AOM | 空间光进出,外部光路分离零级与一级 | 常给出 ns/mm 系数(按光斑折算) | 需准直装调、设光阑并调布拉格角 |
| EOM 电光调制器 | 普克尔电光效应,相位 / 强度调制 | 按带宽与口径给出 | 需高压驱动,外围电路更复杂 |
注:Fiber-Q 与自由空间 AOM 物理机制同源,差别在光路组织方式与参数标注口径,两套参数不能直接比数值大小。容易被忽略的事实:一级衍射光自带等于射频驱动频率的固定光频移——40 MHz 驱动对应 40 MHz 光频移,300 MHz 对应 300 MHz。做外差干涉、多普勒测速与移频解调时,一只器件同时完成移频与强度调制。
交付形态
标准交付包含:器件本体(按完整型号确定晶体、尾纤与封装配置)+ 与 Datasheet + 匹配的 3910 系列射频驱动器(选配)。型号可读部分为前缀、频率与尾纤后缀:前缀 S 为非气密、T 为气密;M 后数值为工作频率(MHz);末尾 F2P 为保偏尾纤、F2S 为单模尾纤。选型、报价、备货一律以完整型号为准,支持波长、尾纤长度、接头与封装的定制评估。
工作原理
与自由空间 AOM 同源的布拉格衍射,差别在光路组织方式:壳体内完成准直、衍射与再耦合。
- 尾纤出光 → 壳内准直:输入尾纤输出的激光在壳体内被准直透镜整形成平行光束,穿过声光相互作用区;光束直径由内部光路固定,外部无法改变。
- 射频 → 超声光栅 → 布拉格衍射:射频信号经换能器在晶体内激发超声行波,形成周期性折射率光栅;激光在光栅上发生衍射,零级直透、一级衍射光偏转一个固定角度,偏转角与射频频率、光波长和晶体内声速相关。
- 输出端只收集一级衍射光:输出耦合结构对准一级衍射光完成再耦合,零级光不进入输出光纤——用户端感知到的只是“出光”与“不出光”,不需要在外部再设光阑或调整角度。
- 调功率即调光强,通断即开关:模拟驱动时射频功率连续可调,输出光强随之连续变化,可做任意波形强度调制与闭环稳功率;TTL 数字驱动时射频在通断两态间跳变,用于光闸、脉冲选取与按需出光。
四个必须掌握的工程关系
- 开关速度:型号即速度:开关时间由声波穿过光束的时间决定,τ ≈ D / v。光纤耦合器件的 D 由内部光路固定,外部光斑大小影响不到它,所以型号表直接给出绝对上升与下降时间(ns)。现售型号从 6 ns(300 MHz 硅)到 70 ns(40 MHz 硫系 / 2000 nm TeO₂),跨度约十倍。
- 频移量 = 工作频率:一级衍射光带有等于射频频率的固定频移:40、80、110、150、200、250、300 MHz 多档可选。该频移为固定值,用于外差干涉、多普勒测速与移频解调;它不能靠扫描频率做光束扫描,需要扫描时应选 AOD。
- 消光比与链路预算:典型型号插入损耗 2 dB、消光比 50 dB、回波损耗 40 dB:链路功率预算宽松,关断态残余光低,脉冲基底与测量信噪比可控;保偏型号偏振消光比 20 dB,干涉对比度稳定。
- 一只器件两种调制方式:模拟通路:调制信号直接改变射频包络,输出光强连续变化,用于波形调制与闭环稳功率;数字通路:TTL 信号使射频在通断两态间跳变,用于光闸与脉冲选取。差别只在驱动器与驱动信号。
以上关系为工程估算:用于方案前期的可行性判断,最终指标以对应型号 datasheet 的实测曲线为准;插入损耗、消光比、回波损耗与偏振消光比均为典型型号标定值,不构成对全系列的承诺。
技术参数
下表为现售型号的整体范围与典型指标——单一型号不会同时具备全部极值。
| 参数项 | 系列能力范围 | 对系统设计的含义 |
| 工作波长 | 633 nm 至 2000 nm(现售 32 个型号) | 覆盖红光、780 nm 量子波段、1060 nm 光纤激光、1310/1550 nm 通信与 2 μm 中红外;397 nm 起可另行评估定制 |
| 工作频率(即光频移量) | 40 MHz 至 300 MHz | 同时决定光频移量与可达的最快开关速度,频率越高频移越大、速度越快 |
| 上升 / 下降时间 | 6 ns 至 70 ns(按型号给出绝对值) | 由内部光束直径与声速决定,外部光斑无法改变;选型号即选速度 |
| 声光材料 | TeO₂ 24 个、硫系玻璃 6 个、硅 2 个 | 按波段与频率取最优解,详见材料平台一节 |
| 尾纤类型 | 单模(SM)、保偏(PM) | 保偏型号维持输入偏振,干涉与外差系统必须选保偏 |
| 封装形式 | 气密封装 26 个、非气密封装 6 个 | 气密结构隔离湿气与污染,适配空间与长期在线运行 |
| 插入损耗 | 典型型号 2 dB | 决定链路功率预算,实际值随波长与尾纤配置变化 |
| 消光比 | 典型型号 50 dB | 决定通断对比度,关断态残余光影响脉冲基底与测量信噪比 |
| 回波损耗 | 典型型号 40 dB | 抑制回光对种子源与窄线宽激光器的扰动 |
| 偏振消光比 | 保偏型号 20 dB | 偏振纯度不足时衍射效率随偏振漂移,干涉对比度下降 |
| 偏振相关损耗 | 典型型号不超过 0.5 dB | 偏振态变化引起的附加损耗小,适合偏振复用的系统 |
| 射频接口 | 50 Ω 同轴接口,配 3910 系列驱动器 | 与常规射频放大器直连,减少匹配网络与调试工作量 |
| 光功率承受 | 按型号 datasheet 标定 | 高平均功率与高峰值脉冲需按脉宽与占空比单独核算 |
| 光纤接头 | FC/APC 等可选,按订货确认 | 接头型式影响回波损耗与插损,与整机接口一并确定 |
| 冷却方式 | 传导冷却为主 | 高占空比连续运行时须评估安装面导热与壳体温度 |
| 订货方式 | 按完整型号下单 | 同一型号族的尾纤与封装差异由后缀区分,报价以完整型号为准 |
表中为 Fiber-Q 系列整体范围。插入损耗、消光比、回波损耗与偏振消光比均为典型型号的标定值,验收以对应型号 datasheet 为准。
材料平台与光纤、封装选型
性能上限先由声光晶体决定,再由尾纤与封装决定能用在什么环境——三者共同构成型号后缀。
| 材料 / 封装 | 现售覆盖 | 主要特点 | 典型用途 | 选型注意事项 |
| 二氧化碲 (TeO₂) | 633、780、1060、1550、2000 nm,24 个型号 | 声光优值高,驱动功率低,是 780 nm 与 1060 nm 的主力材料;声速约 4.2 mm/µs | 冷原子与量子光学、光纤激光种子源调制、脉冲选取、外差干涉 | 2 μm 型号上升时间 70 ns,追求速度应选同波段硅器件 |
| 硫系玻璃 (Amtir) | 1310、1550 nm,6 个型号 | 折射率高,与通信波段匹配,工作频率集中在 40 MHz 与 80 MHz,上升时间 70 ns 与 35 ns | 通信波段脉冲整形、传感与相干探测、量子密钥分发 | 材料对湿气敏感,全部采用气密封装;功率承受低于 TeO₂ |
| 硅 (Si) | 1550 nm(300 MHz)、2000 nm(250 MHz),2 个型号 | 声速高,可做到 250 MHz 以上,上升时间 6 ns 与 20 ns | 高速光开关、高重频脉冲选取、时间分辨测量 | 驱动功率较高,需按型号配套驱动器并核算散热 |
| 气密封装 (T 前缀) | 26 个型号 | 光学件封在干燥惰性环境中,隔湿气与污染,抗振动与温变 | 空间载荷、户外与长期在线设备、高湿环境 | 成本高于非气密,交付周期按型号确认 |
| 非气密封装 (S 前缀) | 633 nm 与 780 nm 共 6 个型号 | 结构简化,成本低,指标与同族气密型号一致 | 受控实验室、短周期样机验证 | 不适用于高湿、空间与长期免维护场景 |
选择顺序建议先定波段,再定速度,最后定环境。波段直接排除不适用的材料:780 nm 与 1060 nm 由 TeO₂ 承担,选择最丰富;1310 nm 与 1550 nm 以硫系玻璃与 TeO₂ 为主,需要 300 MHz 级速度时只有硅器件可选;2000 nm 在 TeO₂ 与硅之间按速度取舍。速度确定后,封装按使用环境决定:空间、户外与免维护设备必须选气密型号,受控实验室可用非气密型号降低成本。
G&H 光纤耦合声光调制器 Fiber-Q® 型号大全
| 型号 | 波长 | 工作频率 | 上升/下降时间 | 材料 | 适用尾纤 | 封装形式 | 推荐射频驱动器 |
| S-M200-0.4C2E-3-F2P | 633 nm | 200 MHz | 25 ns | TeO₂ | PM | 非气密封装 | 3910系列 / 97-02910-xx |
| S-M200-0.4C2E-3-F2S | 633 nm | 200 MHz | 25 ns | TeO₂ | SM | 非气密封装 | 3910系列 / 97-02910-xx |
| S-M080-0.5C2W-3-F2P | 780 nm | 80 MHz | 50 ns | TeO₂ | PM | 非气密封装 | 3910系列 |
| S-M080-0.5C2W-3-F2S | 780 nm | 80 MHz | 50 ns | TeO₂ | SM | 非气密封装 | 3910系列 |
| T-M150-0.5C2W-3-F2P | 780 nm | 150 MHz | 50 ns | TeO₂ | PM | 气密封装 | 3910系列 |
| T-M150-0.5C2W-3-F2S | 780 nm | 150 MHz | 50 ns | TeO₂ | SM | 气密封装 | 3910系列 |
| T-M200-0.5C2W-3-F2P | 780 nm | 200 MHz | 50 ns | TeO₂ | PM | 气密封装 | 3910系列 |
| T-M200-0.5C2W-3-F2S | 780 nm | 200 MHz | 50 ns | TeO₂ | SM | 气密封装 | 3910系列 |
| S-M150-0.4C2G-3-F2S | 1060 nm | 150 MHz | 30 ns | TeO₂ | SM | 非气密封装 | 3910系列 / 97-02910-xx |
| T-M150-0.4C2G-3-F2P | 1060 nm | 150 MHz | 30 ns | TeO₂ | PM | 气密封装 | 3910系列 / 97-02910-xx |
| T-M150-0.4C2G-3-F2S | 1060 nm | 150 MHz | 30 ns | TeO₂ | SM | 气密封装 | 3910系列 / 97-02910-xx |
| S-M200-0.1C2G-3-F2P | 1060 nm | 200 MHz | 10 ns | TeO₂ | SM | 非气密封装 | 3910系列 / 97-02910-xx |
| T-M200-0.1C2G-3-F2P | 1060 nm | 200 MHz | 10 ns | TeO₂ | PM | 气密封装 | 3910系列 / 97-02910-xx |
| T-M200-0.1C2G-3-F2S | 1060 nm | 200 MHz | 10 ns | TeO₂ | SM | 气密封装 | 3910系列 / 97-02910-xx |
| T-M300-0.1C2G-3-F2P | 1060 nm | 300 MHz | 6 ns | TeO₂ | PM | 气密封装 | 3910系列 |
| T-M300-0.1C2G-3-F2S | 1060 nm | 300 MHz | 6 ns | TeO₂ | SM | 气密封装 | 3910系列 |
| T-M040-0.5C8H-3-F2P | 1310 nm | 40 MHz | 70 ns | Amtir | PM | 气密封装 | 3910系列 |
| T-M040-0.5C8H-3-F2S | 1310 nm | 40 MHz | 70 ns | Amtir | SM | 气密封装 | 3910系列 |
| T-M040-0.5C8J-3-F2P | 1550 nm | 40 MHz | 70 ns | Amtir | PM | 气密封装 | 3910系列 |
| T-M040-0.5C8J-3-F2S | 1550 nm | 40 MHz | 70 ns | Amtir | SM | 气密封装 | 3910系列 |
| T-M080-0.5C8J-3-F2P | 1550 nm | 80 MHz | 35 ns | Amtir | PM | 气密封装 | 3910系列 |
| T-M080-0.5C8J-3-F2S | 1550 nm | 80 MHz | 35 ns | Amtir | SM | 气密封装 | 3910系列 |
| T-M080-0.4C2J-3-F2P | 1550 nm | 80 MHz | 35 ns | TeO₂ | PM | 气密封装 | 3910系列 / 97-02910-xx |
| T-M080-0.4C2J-3-F2S | 1550 nm | 80 MHz | 35 ns | TeO₂ | SM | 气密封装 | 3910系列 / 97-02910-xx |
| T-M110-0.2C2J-3-F2P | 1550 nm | 110 MHz | 25 ns | TeO₂ | PM | 气密封装 | 3910系列 |
| T-M110-0.2C2J-3-F2S | 1550 nm | 110 MHz | 25 ns | TeO₂ | SM | 气密封装 | 3910系列 |
| T-M200-0.1C2J-3-F2P | 1550 nm | 200 MHz | 10 ns | TeO₂ | PM | 气密封装 | 3910系列 / 97-02910-xx |
| T-M200-0.1C2J-3-F2S | 1550 nm | 200 MHz | 10 ns | TeO₂ | SM | 气密封装 | 3910系列 / 97-02910-xx |
| T-M300-0.1C16J-3-F2P | 1550 nm | 300 MHz | 6 ns | Si | PM | 气密封装 | 3910系列 |
| T-M080-0.3C2Z-3-F2P | 2000 nm | 80 MHz | 70 ns | TeO₂ | PM | 气密封装 | 3910系列 |
| T-M080-0.3C2Z-3-F2S | 2000 nm | 80 MHz | 70 ns | TeO₂ | SM | 气密封装 | 3910系列 |
| T-M250-0.3C16Z-3-F2P | 2000 nm | 250 MHz | 20 ns | Si | PM | 气密封装 | 3910系列 |
选型指南
- 定波长与尾纤类型:给出中心波长与波长范围,判断落在哪一类材料的覆盖内;同时确认系统是否需要保偏。干涉、外差、量子与偏振复用系统必须选保偏尾纤(F2P),只做通断或对偏振不敏感的系统可用单模尾纤(F2S),成本更低但效率会随输入偏振漂移。
- 定频移量与开关速度:频移量等于工作频率,按外差或解调方案确认需要 40、80、110、150、200、250 还是 300 MHz;速度要求反过来限制频率下限,10 ns 以内只有 200 MHz 以上型号可选,6 ns 级只有 300 MHz 硅器件。速度与频率在本系列同向变化,选型号即同时选定两者。
- 定调制方式与消光比要求:连续调节光强、做波形调制或闭环稳功率,选模拟驱动;只需通断、选通脉冲或做光闸,选 TTL 驱动。消光比要求按系统信噪比倒推,需要 50 dB 级对比度时应确认所选型号的实测曲线,不能只按系列值判断。
- 定封装与机械条件:空间载荷、户外机柜与长期免维护设备选气密型号;实验室样机可用非气密型号。同时确认壳体安装方向、导热面与周围空间,高热耗工况需要把器件壳体与整机冷板连接。
- 定光功率与热设计:按连续平均功率、峰值功率、脉宽与占空比核算,确认所选型号的功率承受能力;功率接近上限时优先考虑加大安装面导热或降低占空比,而不是直接换大功率型号。
- 定驱动与接口:按工作频率与所需射频功率选择 3910 系列驱动器,部分 1060 nm、1550 nm 与 633 nm 型号可另配 97-02910-xx;确认射频接头型式、控制接口(TTL 或模拟)与供电,再确认尾纤接头(FC/APC 等)与整机接口一致,进入样机验证。
三个最常见的选型误区
- 误区一:想靠调外部光斑改变上升时间,光纤耦合型号的上升时间由内部结构固定,外部光斑影响不到相互作用区,只能靠换更高频率的型号解决。
- 误区二:只看波长不看尾纤,单模型号用在需要保偏的干涉光路里,效率随偏振漂移,常被误判为器件不良;干涉、外差与量子系统必须选 F2P。
- 误区三:非气密型号用于高湿或空间环境,短期指标正常,长期出现插损增大;空间载荷、户外与免维护设备必须选 T 前缀气密型号。
应用场景
按波段选器件,按环境选封装——六类已经跑通的应用与对应型号方向。
量子与冷原子 (780 nm)
- 方案:原子冷却与俘获光路的光强稳定、探测光的按需开启、拉曼光路时序控制
- 要点:150 MHz 与 200 MHz 型号兼顾速度与频移需求,气密型号适合长期运行
光纤激光与放大 (1060 nm)
- 方案:种子源脉冲选取、重复频率设定、放大级前的波形整形与光闸
- 要点:300 MHz 型号可支持 6 ns 级边沿,200 MHz 型号在 10 ns 级,按节拍选择
通信与传感 (1310 / 1550 nm)
- 方案:脉冲整形、相干探测的移频与强度调制、量子密钥分发的时序控制
- 要点:40 MHz 与 80 MHz 硫系型号效率高,300 MHz 硅型号用于高速开关
生物医学光学 (633 nm)
- 方案:共聚焦显微与流式细胞术的按需激发、荧光寿命测量的脉冲序列控制
- 要点:全光纤结构便于做成紧凑仪器,减少无效照射与光漂白
中红外光源 (2000 nm)
- 方案:中红外光源的脉冲选取与功率控制
- 要点:80 MHz 与 250 MHz 两档分别对应中等速度与高速需求
空间与整机平台 (空间 / OEM)
- 方案:星载光学载荷、空间激光通信与遥感系统的光开关与功率控制
- 要点:气密封装与低 SWaP 结构是主要选择理由;整机厂按器件加驱动器成套交付,缩短开发周期
量子场景提示:780 nm 型号用于原子操纵与荧光探测的时序控制,1550 nm 型号用于量子通信与相干探测——纳秒级边沿与 50 dB 消光比让单光子级时序控制有足够余量。
供货与服务
选 Fiber-Q 不只是选一颗器件,而是选“器件指标能不能在你自己的光纤链路里落地”——原厂工艺与本地工程支持要同时成立。
器件侧:G&H 的工艺底子

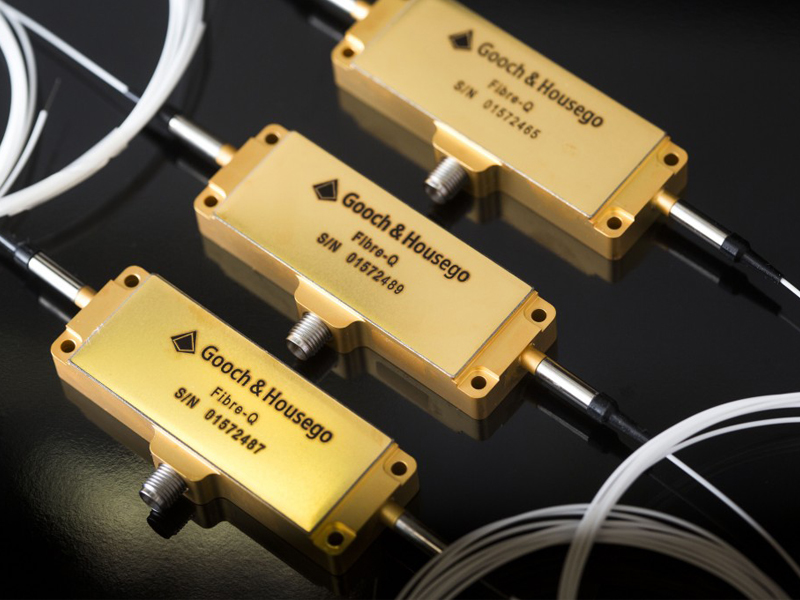

- 全光纤一体化,出厂完成对准:晶体、换能器与输入输出光纤封在同一壳体,用户端只接尾纤与射频线,装调工时与一致性风险同时下降。
- 三类材料按波段取最优:TeO₂ 24 型覆盖 633–2000 nm,硫系玻璃 6 型专供通信波段,硅 2 型承担 250 MHz 以上高速需求,不用单一材料迁就所有场景。
- 气密 / 非气密按环境分层:26 个气密型号适配空间与户外长期运行,6 个非气密型号降低实验室与样机成本,同一族指标一致。

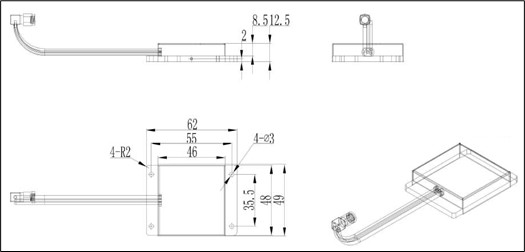

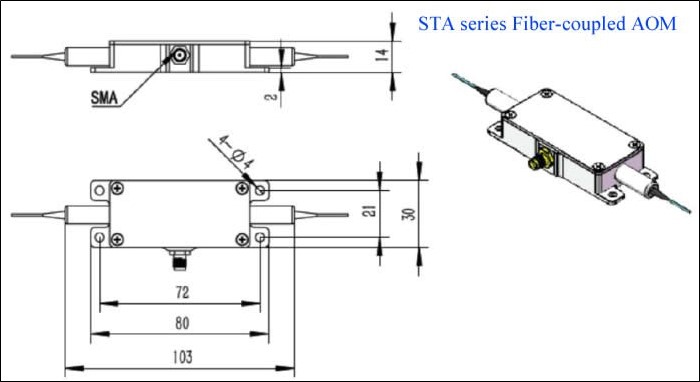

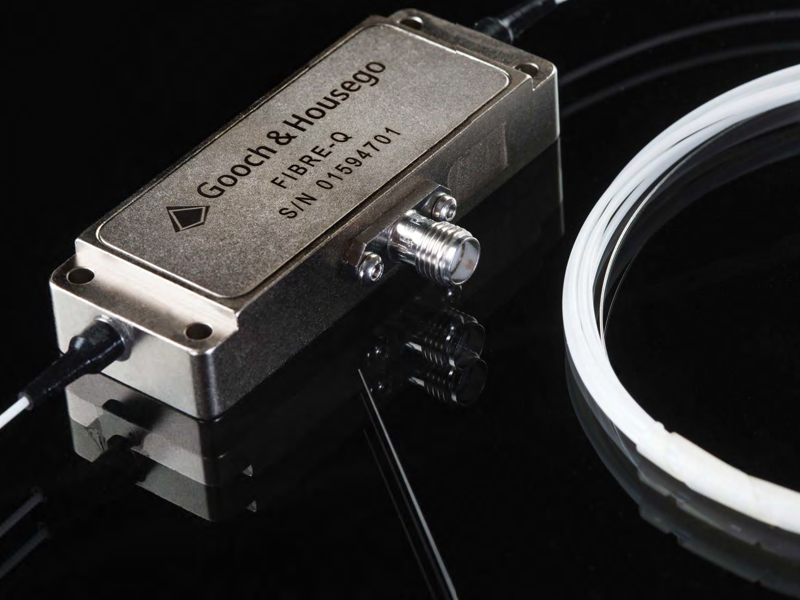

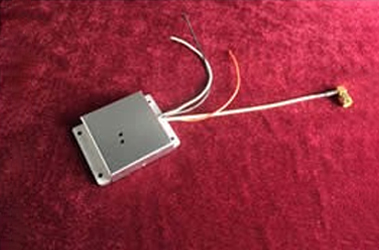

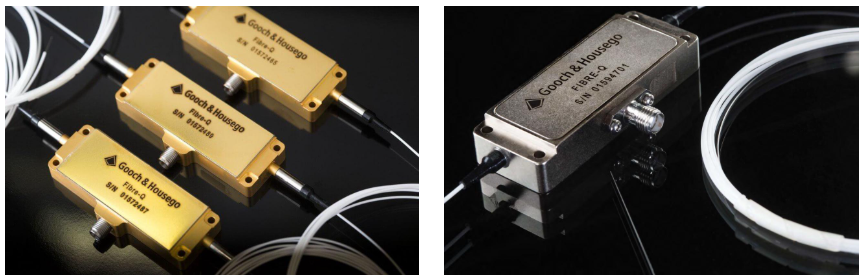

- 紧凑结构与低 SWaP:壳体尺寸相当于一个大火柴盒,重量与功耗低,适合尺寸、重量、功耗敏感的光纤系统与星载载荷;外形与安装孔位以图纸为准。
服务侧:新特光电能替你做什么
- 选型计算,不止报价:按波长、频率与速度要求直接给出完整型号建议,而不是“发个型号给你自己看”。
- 集成方案建议:保偏慢轴对准、射频链路布设、接地屏蔽与尾纤接头选型,一并给出可落地的意见。
- 样机测试与验证:关键项目先做样机验证,确认插损、消光比与上升时间符合预期后再批量导入。
- 中文对接 + 本地备件:无时差技术沟通;常用型号与 3910 驱动器本地备货,故障排查与备件响应更快。
常见问题 FAQ
Q:Fiber-Q 与自由空间 AOM 有什么不同,参数能否直接对比?
结构与光路不同。Fiber-Q 在壳体内完成准直、衍射与再耦合,输出光纤只收集一级衍射光,用户端不需要光阑和角度调整;自由空间 AOM 需要用户在外部光路中分离零级与一级。参数标注方式也不同:Fiber-Q 直接给出绝对上升时间(ns),自由空间 AOM 常给出每毫米光束直径的 ns/mm 系数,两者不能直接比数值大小。
Q:上升时间能否通过调整光斑改变?
不能。光纤耦合器件的内部光束直径由设计固定,外部光斑大小影响不到相互作用区,型号确定后上升时间即确定。需要更快边沿只能换更高频率的型号,例如 1060 nm 与 1550 nm 的 300 MHz 硅器件为 6 ns 级。
Q:气密封装与非气密封装应当怎么选?
看使用环境而不是看指标。气密型号把光学件封在干燥惰性环境中,隔湿气与污染,抗振动与温变,适合空间、户外与长期免维护设备;非气密型号结构简化、成本低,指标与同族气密型号一致,适合受控实验室与样机验证。现售非气密型号集中在 633 nm 与 780 nm。
Q:保偏尾纤是否必须选?
干涉、外差、量子与偏振复用系统必须选保偏(F2P),否则偏振态漂移会转化为幅度噪声与对比度下降;只做通断、对偏振不敏感的系统可用单模(F2S),成本更低。注意保偏尾纤要求输入偏振与慢轴对准。
Q:一只器件能否同时做光开关与连续强度调制?
可以。射频数字通断实现光开关与脉冲选通,输入模拟射频信号则连续调节输出光强。同一器件两种用法,差别在驱动器与驱动信号,订货时说明用途便于配套。
Q:需要配套什么驱动器,订货要提供哪些信息?
全系配 3910 系列驱动器,部分 633 nm、1060 nm 与 1550 nm 型号可选 97-02910-xx。订货需提供工作波长、尾纤类型(单模或保偏)、工作频率、所需上升时间、调制方式(TTL 或模拟)、光功率与占空比、消光比要求、使用环境(是否需气密)、尾纤长度与接头型式。支持波长、尾纤与封装的定制评估。些信息?
