sill扫描透镜:光伏激光精密加工的“光能转化器”

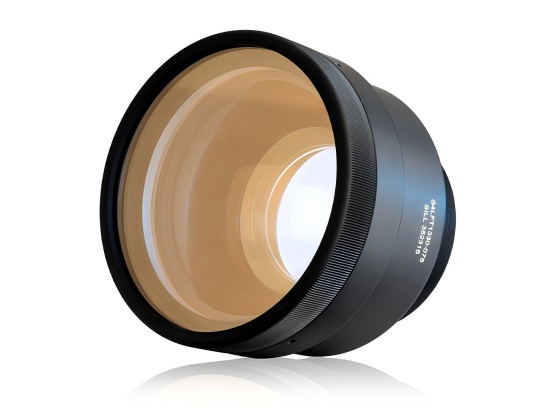

在光伏电池技术迭代中,激光加工已成为提升转换效率的核心工艺——从PERC电池的背钝化开槽到TOPCon的硼掺杂,再到钙钛矿电池的精密划线。而355nm紫外激光因其对硅材料的高吸收率和冷加工特性,成为光伏制造的“隐形刻刀”。本文将解析SILL-S4LFT1330-075F-Theta镜头如何以光学创新推动光伏产业降本增效。
光伏激光加工的核心挑战与光学应对
光伏工艺的特殊需求
工艺痛点 | S4LFT1330-075的解决方案 |
硅片脆性易隐裂 | 355nm冷加工 + 熔融石英零热变形 |
微米级线宽精度 | 21.0mrad超低畸变误差 |
10GW级量产速度 | 210×210mm超大扫描视场 |
车间粉尘污染 | 260.5mm工作距 + 可配保护镜片 |
熔融石英的“光伏基因”
抗污染性:文档强调“吸收率可通过清洁恢复”,应对光伏车间常见的硅粉沉积和化学残留
紫外透过率:>97%的355nm光透过率,确保每焦耳激光能量高效转化为加工动能
脉冲兼容性:支持纳秒/皮秒激光(SP/USP),适配PERC消融与HJT精密刻蚀不同需求
参数解码:为光伏工艺定制的光学设计
1. 大视场高效加工
210×210mm扫描范围:覆盖6寸硅片(156×156mm),单次定位完成整片加工
振镜匹配设计:镜1距46.0mm/镜2距26.0mm,兼容光伏设备主流高速振镜(如SCANLAB intelliSCAN)
2. 抗干扰背反射控制
背反射位置精准避开光伏设备敏感区:
4.4mm(远离振镜) → 108.5mm(避让Z轴电机) → 5457.6mm(超出机台范围)
防止背向反射光损伤激光器,保障24小时连续量产稳定性 。
3. 长寿命经济性设计
LIDT 1.0 J/cm²:耐受1亿次以上脉冲冲击(按50Hz计算>230天)
轻量化1.5kg:降低高速振镜系统惯性负载,延长电机寿命
光伏应用场景深度适配
PERC电池:背钝化层开槽
利用86.5%能量集中度光斑,在20μm宽槽道内精准移除Al₂O₃/SiNₓ叠层
长工作距(260.5mm)避免等离子体喷溅污染镜头
TOPCon电池:激光硼掺杂
97%透过率保障355nm光子足量注入,激活硼原子扩散
±1.5%焦距公差控制掺杂深度一致性
钙钛矿电池:P1/P2/P3划线
非远心误差<0.021° 确保薄膜层斜切角度垂直
通光孔径Ø132mm适配透明电极的广角加工
光伏产线的经济账
度电成本杀手锏
指标 | 传统镜头 | S4LFT1330-075 | 10GW产线年效益 |
透射率 | 93% | >97% | 节电1.2万度 |
镜头更换周期 | 3个月 | >12个月 | 节省$48万 |
良率提升 | - | 降低隐裂0.5% | 增收$220万 |
驱动光伏进化的光学引擎
S4LFT1330-075不再只是激光设备的一个组件——它是光伏产业提效降本的支点。通过熔融石英材料驯服355nm紫外光,以微弧度级精度在硅片上雕刻能量通道,将每一焦耳激光转化为0.1%的电池效率提升。当光伏行业迈入TW时代,这类光学器件正在书写一个公式:光学精度 × 能源效率 = 平价光伏的未来 。
技术前瞻随着BC电池、叠层电池兴起,下一代光伏镜头需突破:
400×400mm超大幅面(应对18X/210硅片)
抗积碳镀膜(适应无烟激光烧蚀)
紫外-绿光双波段兼容(钙钛矿/硅叠层加工)
而S4LFT1330-075的设计哲学,仍是这条进化之路的基石。
