光束偏移器通过精确倾斜玻璃窗，使穿过的光线发生横向偏移。标准产品的通光孔径范围为 9 毫米至 33 毫米。角位置精度高，通常为 +/-5 至 8% ，快速转换时间通常为 1.2 至 1.35 毫秒，低噪音，30cm 处通常为 20 至 22dBA，完全预校准，频率为 50 和 60Hz，最高温度可达 75°C用于投影系统、3D 打印、相机、计量和光耦合的扩展像素分辨率执行器。
我们一站式供应各种类型的光束位移器，光束偏移器，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！
高分辨率本身成本很高，尤其是在需要较大像素尺寸的情况下，例如 DMD 与 micro-LED 显示器，或热成像及高灵敏度 CCD / CMOS 传感器中更为明显。光束位移器提供了一种低成本且高可靠性的方案，可将分辨率提升至原来的四倍。该器件厚度仅为几毫米，可集成于显示器/传感器与投影或成像光学系统之间，用于实现像素级位移与分辨率增强。
主要特点
通过精确倾斜玻璃窗口，可使透过其的光束发生横向位移。该倾斜动作由音圈控制器实现，需要通过两个电流源进行控制，这两个电流源分别基于数模转换器 (DAC) 或脉冲宽度调制 (PWM)。为获得最佳性能，每个光束位移器均经过测试与校准，并将波形补偿及温度补偿数据存储于其 EEPROM 中。
光束位移器（XPR 与 BSW）提供了一种便捷且高性价比的方案，可在不增加器件物理尺寸或不减小像素尺寸的情况下，将传感器或显示系统的有效分辨率提升至原先的四倍。该优势不仅体现在传感器或显示器本身，还延伸至整个光学系统：由于可以继续使用相同的成像或投影镜头，因此无需使用通常用于提高原始分辨率的更大或更高质量的镜头。凭借超薄结构设计，光束位移器可轻松集成于传感器/显示器与镜头之间，实现系统级分辨率增强。
通过 4× 分辨率消除栅格效应

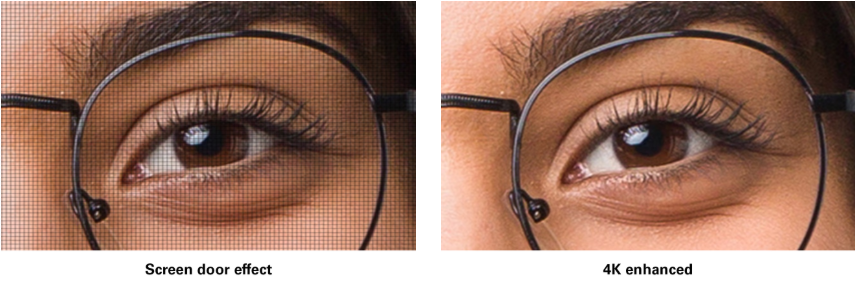

栅格效应是指像素之间可见的暗色网格结构，会降低投影图像的平滑度与视觉质量。 XPR技术通过以四个半像素为单位快速移动图像来解决这个问题，实现对像素间隙的光学填充。XPR可将图像分辨率提升至 4 倍，从而显著改善画面连续性，增强细节清晰度，并提升整体视觉表现。
XPR是一款结构紧凑的高精度四位置像素位移执行器，采用高可靠性的无轴承设计。被集成在相机传感器与成像镜头之间，或投影系统的DMD/LCD与投影镜头之间，用以实现高精度、快速的光束横向位移。通过精准快速地倾斜玻璃窗口，使透过光束发生横向位移。在投影与成像系统中，与直接提升原生分辨率的方案相比，该技术能以更低的成本将分辨率提升4倍。
| 型号 | 有效通光孔径 (mm) | 尺寸 (mm) | 厚度 (mm) | 像素位移(µm) | 运动轨迹 | 兼容的 TI DLP 尺寸 |
| XPR-18 | 18 | 26.4 x 33.2 | 2.6 | 2.3 | 菱形 | 0.39’’ |
| XPR-20 | 20 | 47 x 35 | 3.3 | 2.7 | 方形 | 0.47’’ |
| XPR-26 | 26 | 47 x 35 | 3.4 | 2.7 | 菱形，方形 | 0.47’’, 0.48’’ |
| XPR-33 | 33 | 67 x 50.9 | 4 | 3.8 / 4.5 | 方形 | 0.65’’, 0.78’’ , 0.8’’ |

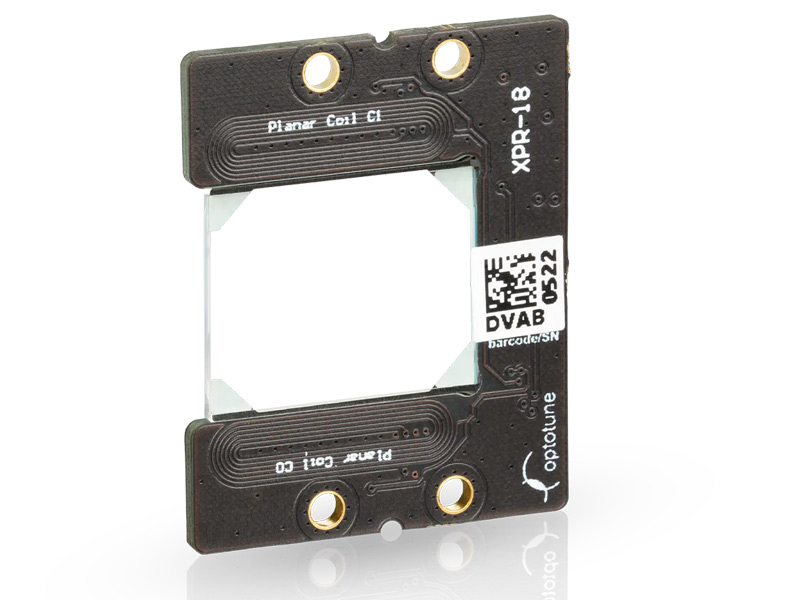

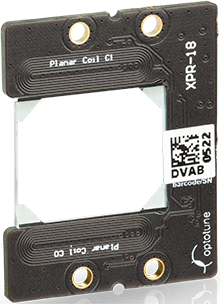

XPR-18 是一款四位置扩展像素分辨率执行器，通光孔径 18×14 mm，专为德州仪器 0.39’’ DMD（菱形像素尺寸 4.5 µm）设计。其在 50 Hz 或 60 Hz 工作频率下，可将原生 1080P 分辨率提升至 4K，实现 4 倍有效分辨率增强。
配置：
主要优势：
主要规格：
典型应用：
除 50/60 Hz 投影常规应用外，XPR-18 还支持直流模式，并可校准以执行特定像素位移模式。其他典型应用包括：

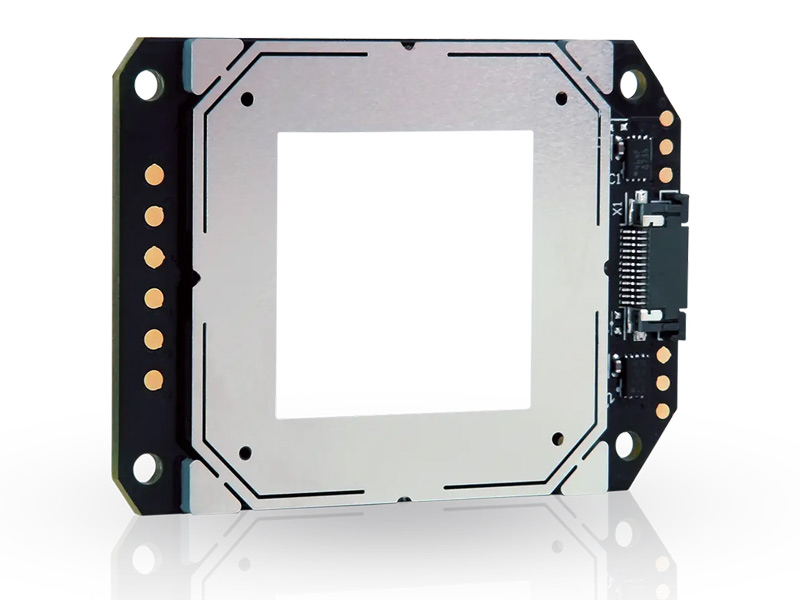

XPR-20 是一款四位置扩展像素分辨率执行器，通光孔径 20×20 mm，专为德州仪器 0.47’’ DMD （像素尺寸 5.4 µm）设计。其在 50 Hz 或 60 Hz 工作频率下，可将原生 1080P 分辨率提升至 4K，实现 4 倍有效分辨率增强。
配置：
主要优势：
主要规格：
典型应用：
除 50/60 Hz 投影常规应用外，XPR-20还支持直流模式，并可校准以执行特定像素位移模式。其他典型应用包括：
XPR-26 是一款四位置扩展像素分辨率执行器，通光孔径 26×23 mm，专为德州仪器 0.47’’ SST DMD（像素尺寸 5.4 µm）设计，同时兼容 0.47’’ TRP DMD 和 0.48’’ DMD，其在 50 Hz 或 60 Hz 工作频率下，可将原生 1080P 分辨率提升至 4K，实现 4 倍有效分辨率增强。
配置：
主要优势：
主要规格：
典型应用：
除 50/60 Hz 投影常规应用外，XPR-26还支持直流模式，并可校准以执行特定像素位移模式。其他典型应用包括：

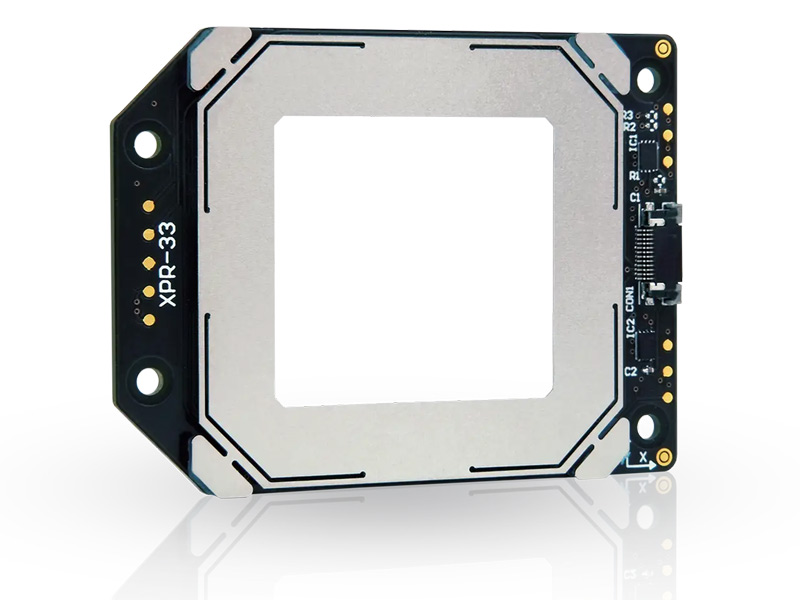

XPR-33 是一款四位置扩展像素分辨率执行器，通光孔径 33×31 mm，专为德州仪器0.65’’/0.78’’/0.8’’ DMD设计，其在 50 Hz 或 60 Hz 工作频率下，可将原生 1080P 分辨率提升至 4K，实现 4 倍有效分辨率增强。
配置：
主要优势：
主要规格：
典型应用：
除 50/60 Hz 投影常规应用外，XPR-33还支持直流模式，并可校准以执行特定像素位移模式。其他典型应用包括：
BSW 系列光束位移器通过精确倾斜玻璃窗口，轻松实现光束的横向位移。在成像系统中，这种技术可将分辨率提升至原来的四倍。与其 ICC-4C 驱动器及配套软件结合，便于安装与控制，可轻松实现精确光束位移的系统集成。典型应用不仅包括相机和投影系统，还涵盖非成像场景，如光纤耦合、3D 打印及精密测量。
BSW 系列光束位移器通过精确倾斜玻璃窗口，实现光束横向位移。在成像系统中，可通过叠加多幅位移图像实现最高 4 倍的分辨率提升，突破像素极限。其无轴承设计无摩擦，确保高度可靠的连续运行。

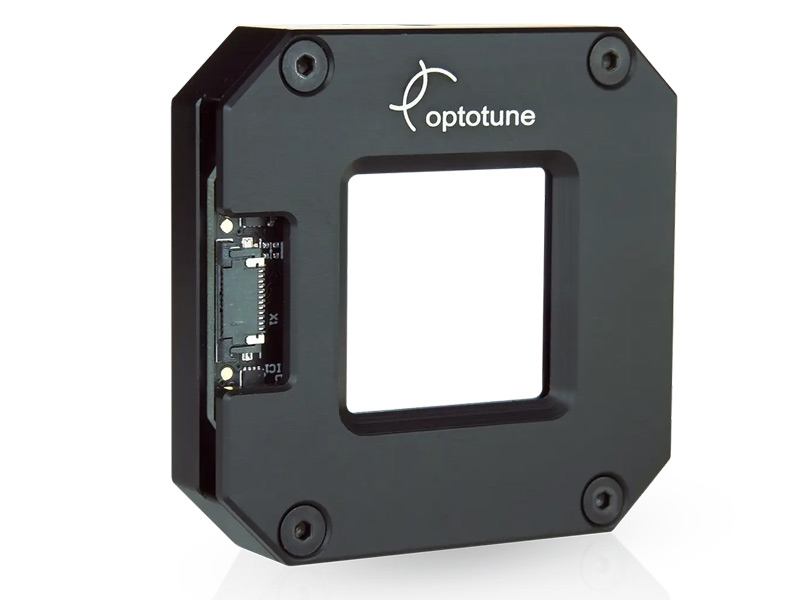

BSW-20 具有 20 × 20 mm² 的大有效通光孔径，适用于成像、投影仪、相机、光纤耦合、3D 打印、监控、显示检测及精密测量等多种应用。结合 ICC-4C-2000 驱动器及配套软件，可实现即插即用的光束位移方案，为无法使用更小像素或更大传感器的场景提供高性价比解决方案。可根据客户需求定制特定的几何结构、驱动方式及光学要求。
配置：
主要特点：
标准产品概览
| 型号 | 安装方式 | 有效通光孔径 (mm) | 波长范围(nm) | 尺寸 | 最大光束位移(μm) |
| BSW-20-4.8-VIS | 未安装 | 20 x 20 | 400 - 650 | 47 x 35 x 3.4 | 4.8 |
| BSW-20-4.8-VIS-M | 安装在外壳中 | 20 x 20 | 400 - 650 | 50.8 x 50.8 x 12 | 4.8 |
机械规格
| 驱动类型 | 音圈驱动 |
| 单轴机械倾斜角 | ±5.2 mrad（±0.3°） |
| 双轴同时驱动机械倾斜角 | ±3.5 mrad（±0.2°） |
| 圆形视场 | 支持最大光束位移 4.8 µm（峰-峰值） |
| 有效通光孔径 | 20 × 20 mm |
| 窗口厚度 | 2 mm |
| 尺寸 | 50.8 × 50.8 × 12 mm |
| 重量 | 53 g |
性能规格
| 运动模式 | 二维可编程 |
| 位置控制 | 开环 |
| 外部传感器反馈控制 | 可选 |
| 比例漂移 | 1000 ppm/K |
| 分辨率 | 4 µrad（配合 ICC-4C-2000） |
| 静态电机常数 | 17.5 mrad/A（1.0°/A） |
| 动态电机常数 | 1.2 × 10⁴ rad/(As²) |
| 共振频率 | 130 ± 5 Hz |
| 带宽 | 250 Hz（正弦波，±2.3 mrad） |
| 典型跃迁时间 | 1.3 ms（上升时间） |
| 稳定时间 | 4 ms |
光学规格
| 窗口材料与表面处理 | B 270，VIS 镀膜 |
| 折射率 | 1.523 |
| 阿贝数 | 58.5 |
| 透过率 | VIS 镀膜，400–680 nm > 98%，0–34°AOI |
| 表面质量 | 5/5×0.2；L1×0.04；C3×0.2 （ISO 10110，相当于划痕-凹点 60/40） |
| 透射波前误差（RMS） | <80 nm |
电气规格
| 最大连续电流（RMS） | 单轴 300 mA 双轴 200 mA（每通道） |
| 最大峰值电流 | 1 A （持续 10 ms） |
| 平均功耗 | < 2 W |
| 每通道执行器标准电阻 | 9.8 Ω |
| 温度传感器 | ILM75BTP,147 或兼容型号 2C-address: 1001100x (R: 0x98 / W: 0x99) |
| EEPROM | M24C64-FMC6TG 或兼容型号 I2X-address: 1010000x (R: 0xA0 / W: 0xA1) |
