DMD数字微镜器件空间光调制器

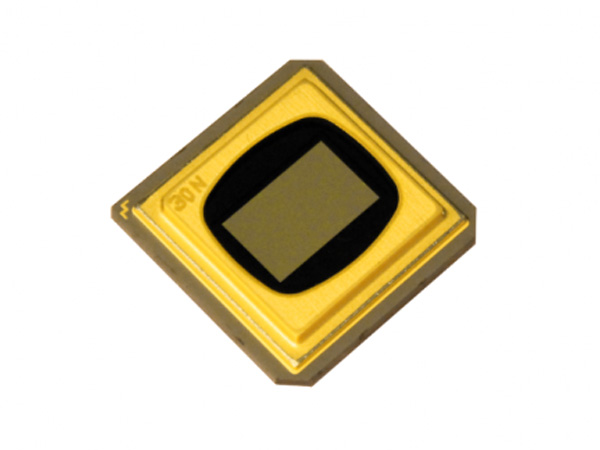

每一个 DLP 芯片组的核心都有一个高反射铝微镜阵列,即数字微镜器件 (DMD)。DMD 是一种电子输入、光学输出的微机电系统 (MEMS),开发人员可借助该系统执行高速、高效及可靠的空间光调制。采用 TI 成熟的半导体生产技术,每一个 DMD 都含有最多 200 万个独立控制的微镜(构建于相应的 cmos 存储单元上)。在运行期间,DMD 控制器为每个基本存储单元加载一个“1”或一个“0”。接下来会施加镜像复位脉冲,这会引起每个微镜静电偏离大约一个铰链,从而达到相应的 +/-12° 状态。由于会受到两个弹簧顶针的阻力而物理停止,这两个有效状态的偏离角度是可重复的。在投影系统中,+12° 状态对应“开”像素,-12° 状态对应“关”像素。通过对每个镜片的开/关占空比进行编程来创建灰度图形,并且可以多路复用多个光源以创建 RGB 全彩图像。

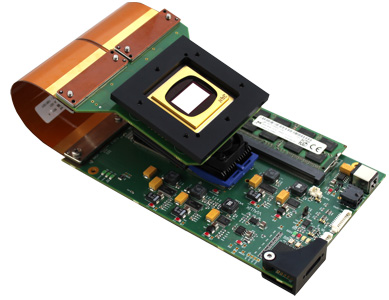

DMD数字微镜器件空间光调制器(DMD®开发套件)基于DLP® Discovery™ 4100芯片组,代表了市场上DMD空间光调制器产品的最高性能。配备USB3.0超高速数据接口,128Gbits板载内存,帧频高达50KHz,4百万像素分辨率,得益于DLPCx10 控制器芯片组的持续带宽,DMD数字微镜器件空间光调制器在镜像控制方面提供了独特的灵活性以及出色的模式频率。可用光谱范围涵盖从 363nm UVA 到 2500nm NIR 的所有波长。A 型 DMD 封装提供高效的冷却选项,每个 DMD 能够实现高达 160W 的持续光功率传输。DMD数字微镜器件空间光调制器可利用 DLP 技术快速启动应用程序开发。该模块配备完全配置的高速 FPGA 逻辑和固件,以便客户节省专用硬件和固件开发的时间和成本。全面且经过长期验证的应用程序编程接口 ALP‑4 是通用控制器套件,可为所有DMD空间光调制器提供完全的软件兼容性。  DMD空间光调制器适用于压缩感知,单像素3D成像,波前整形,光谱成像,量子成像,生物成像,数字成像平板印刷,激光打标,LCD和OLED修复,SLA&SLS 3D打印,自适应照明,场景模拟,3D机器视觉和质量控制,3D扫描。

DLP®(DMD)空间光调制器优势:

  • 超高速:图形数据从读取到显示过程延时小于1500µs,非实时图形刷新速率高达22.272kHz

  • 超高分辨率:2560x1600,像元大小7.6微米

  • USB3.0超高速数据传输接口:二值图形数据从电脑到128Gbits片上内存的传输速率大于4000Hz.

  • 128Gbits(16GB)片上内存:至多可存储17万张1bit二值图形数据。

  • 单像素级的精确控制:图形数据中的一个像素直接mapping映射一个DMD像素,并贯穿整个处理过程

  • 高兼容性DLL动态函数库:Python,C++,C#,.NET,LabVIEW,MATLAB

  • 开源多个编程环境下的Demo软件源代码

超高速DMD空间光调制器

超高速DMD空间光调制器提供灵活的控制,具有最高像素分辨率和最大数据速率,能适用于各种相关应用。利用DLP® Discovery 4100芯片组61Gbit/s(DLPC910) 的带宽特性,帧频可高达22272fps。通用高性能编程开发工具ALP4.3支持只使用部分像元(AOI),可实现高达50000fps帧频.



型号STVL-V-7001STVL-V-7001+STVL-V-9501
STVL-V-9501C
STVL-V-6501STVL-V-9001
STVL-V-9001C
STVL-V-9001T
STVL-V-650L
简图
芯片组DLP7000
DLPC410
DLP7000
DLPC410
DLP9500
DLPC410
DLP6500
DLPC910
DLP9000X
DLPC910
DLP650LNIR
DLPC410
A类DMD0.7”XGA0.7”XGA0.95”1080p0.65''1080p0.9” WQXGA0.65''WXGA
优化波段VIS、UVVIS、UVVIS、UVVISVIS、UVNIR
分辨率1024 x 7681024 x 7681920 x 10801920 x 10802560 x 16001280 x    800
像素大小13.7µm13.7µm10.8µm7.6µm7.6µm10.8µm
通光面大小14.0 x 10.5mm²14.0 x 10.5mm²20.7 x    11.7mm²14.5 x    8.2mm²19.4 x    12.1mm²13.8 x    8.6mm²
控制板类型V4395VDIFV4395V4390V4390V4395
控制板尺寸162 x 99mm²120 x 97mm²162 x 99mm²162 x 99mm²162 x 99mm²162 x 99mm²
DMD板尺寸67 x 50mm²48 x 66mm²102 x 83mm²101 x 78mm²95 x 88mm²63 x 47mm²
柔性电缆长度105/283/573mm44 x 139mm105/283/573mm105/283/573mm105/(283)mm105mm
板上RAM容量64 Gbit/128 Gbit64Gbit/128 Gbit64    Gbit/128 Gbit64    Gbit/128 Gbit64    Gbit/128 Gbit64    Gbit/128 Gbit
板上的二进制模式87381/17476287381/17476231    068/62 13731    068/62 13716    777/33 55455    924/111 848
硬件触发器主/从主/从主/从主/从主/从主/从
开发工具ALP-4.3ALP-4.4ALP-4.3ALP-4.3ALP-4.3ALP-4.3
刷新率(1bit )22727Hz22727Hz17857Hz10309Hz12987Hz10752Hz
刷新率(6bit)1091Hz1091Hz987Hz871Hz1013Hz856Hz
刷新率(8bit )290Hz290Hz266Hz266Hz303Hz258Hz
刷新率(12bit )18Hz18Hz17Hz17Hz20Hz17Hz
PC接口USB3.0USB3.0USB3.0USB3.0USB3.0USB3.0
PC传输速率>4000fps*>4000fps*>1600 fps*>1600fps*>1100fps*>3000fps*
摄像头端口-2倍----
摄像头电缆长度-600/250mm----
图像传感器(应要求)-IMX174(IMX 422 | 426 | 536)----
开发组件(摄像头选项)-DLS-API标准----

*典型值,可根据数据压缩比和PC而变化。

高速DMD空间光调制器

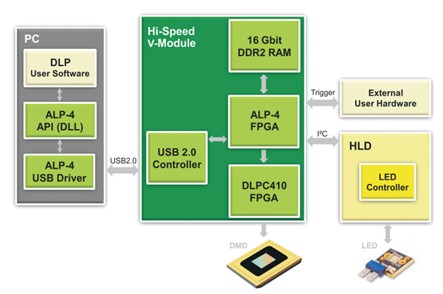

高速DMD空间光调制器V-7000 支持0.7"  XGA 分辨率可见光波段(400-700nm)或紫外波段(363-420nm)优化的DMD芯片,USB 2.0 计算机接口通过无损压缩加速,板载内存可容纳 21845 个二进制图像。ALP‑4 控制器套件具有完整的功能,并且软件与超高速DMD空间光调制器兼容。



模型STVL-V-7000
DLP芯片Discovery 4100
DMD类型0.7“XGA 2xLVDS(DLP7000)
窗口选项VIS、UV
分辨率1024 x 768
像素大小13.7µm
通光面大小14.0 x 10.5 mm²
控制器板类型V4100
控制板尺寸71 x 68 mm²
DMD板尺寸67 x 50 mm²
柔性电缆长度90 mm
板上RAM容量16 Gbit
板上的二进制模式21845
硬件触发器主/从
控制器套件ALP-4.2
阵列切换速率1bit B/W22727 Hz
阵列切换速率1bit B/W1091 Hz
阵列切换速率8位灰度290 Hz
PC接口USB 2.0
PC传输速率800 fps *

*典型值,可根据数据压缩比和PC而变化。

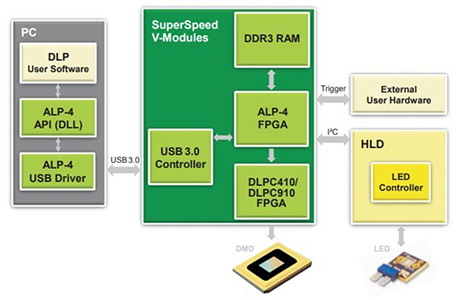

ALP-4控制器套件

ALP-4控制器套件是一个通用平台,可实现DLP微镜的高级控制系统。为工业、医学、研究和开发而设计的一套广泛的库功能为应用程序开发提供了便利。我们推出了第一个ALP控制器套件TM,从2001年TI在市场上推出的第一个DLP Discovery芯片组开始。多年来,基于FPGA的DLP芯片组一直得到支持,保持了应用程序编程接口的完全兼容性。使用ALP-4的客户可以快速启动产品设计,而无需耗时开发软件、固件和高频FPGA逻辑代码。控制和数据流的方案如下面的框图(下图左)所示。操作原理与标准多媒体投影完全不同。图案序列在PC中生成,并通过压缩的USB传输上传到板载存储器。高度复杂的FPGA逻辑用于处理数据并将数据流传输到微镜阵列。ALP-4控制器套件包含在所有V模块中,如图(下图右)所示。它也可作为德州仪器DLP Discovery4100评估模块(EVM)的附件提供。



ALP-4应用程序编程接口(API)提供高级DLP控制,是一种经过验证的工具,支持从概念验证到产品开发和系列产品的各种用例。API是在一个可移植的DLL中实现的,它可以在C++、C#、Visual Basic(.NET)、Python、MATLAB、LabVIEW和其他开发平台中使用,Python运行在Microsoft Windows操作系统上。*ALP-4.3控制器套件充分利用USB 3.0 SuperSpeed的功能,并通过无损压缩模式来提高有效传输速率。微镜阵列的低延迟更新可通过PC进行反馈操作,刷新周期≤1.5ms。

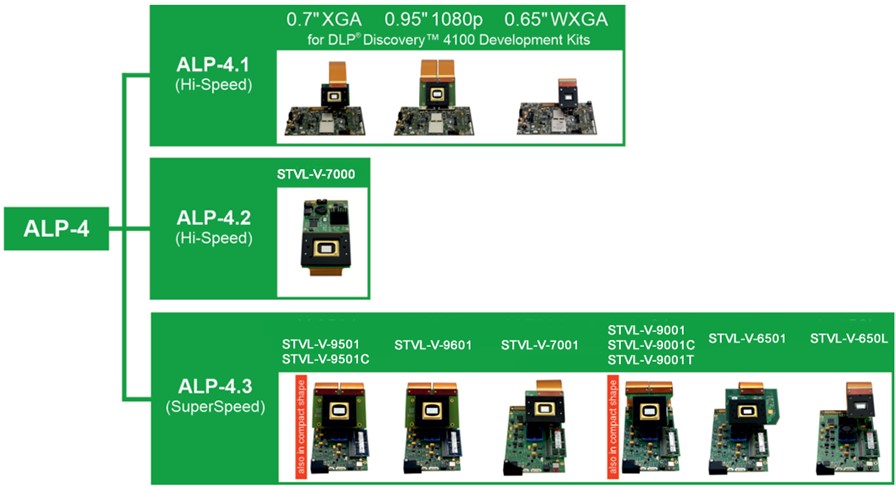

ALP-4.3控制器套件的广泛可用性得益于模式控制的高度灵活性。图案序列可以在ALP-4.3中自定义,以满足各自的要求和四种不同的操作模式可用。

二进制模式

二进制模式序列在应用程序中定义,并上传到板载RAM中。可以精确地控制用于序列显示的时序参数。ALP-4在20µs到几秒的图片时间范围内提供了很高的灵活性。这意味着,镜子可以保持静止而不发生任何移动,也可以在高达50kHz的频率下进行切换。一个全面的触发设施可以在主模式或从模式下与外部设备同步。多个序列被组织在一个队列中,以方便并行上传和显示,并被连接以实现无间隙显示。

灰度图案

通过设计,DMD只能在给定时刻显示二进制图案。为了投影灰度图像,必须相应地对多个二进制帧进行时间控制。ALP-4以FPGA时序的数字精度生成灰度值的模式。最大钻头深度为12比特;可以选择较低的分辨率。使用同步检测器产生10ppm的完美灰度线性,这是DLP的计量应用中通常需要的。灰度图案序列包含指定数量的位平面,并且在ALP-4中实现了脉冲宽度调制(PWM)的有效算法,该算法对于各种DLP芯片组产生260-300fps(8位)。整个灰度图像受到触发设施的影响,因此可以很容易地同步相机。Flex PWM是一种高级操作模式,用户可以通过外部触发器自由控制位平面时序。

图案序列组成

ALP-4支持通过使用帧查找表(FLUT)来进行间接帧选择。输出显示序列由存储在RAM中的模式组成,使用指向相应帧的FLUT条目。以这种方式,用户在生成显示序列方面具有最大的灵活性,并且可以通过仅仅改变FLUT内容来修改它们。在不将多个副本存储在RAM中的情况下,可以重复显示相同的模式,因此FLUT操作节省了上传时间和内存容量FLUT应用之一是通过德尔塔-西格玛方法进行灰度编码。

图案滚动

移动DLP曝光头在光刻和3D打印等工业曝光应用中是最先进的。这种方法要求图案以相同的速度滑动通过微镜阵列。这是通过将图案数据条上传到RAM并逐行遍历来有效地实现的。以这种方式,通过添加一条线并丢弃另一条线,在每个步骤中生成新的DLP图案。从PC上传到板载RAM的数据显著减少。更复杂的用例需要旋转图案的滑动显示;这已经通过在飞行中应用额外的剪切操作来解决。支持永久像素掩模,从而能够修改目标上的最终图案曝光水平。

ALP控制器套件的特点

  • 垂直滚动:ALPAPI支持按任意行数在多个连接帧之间线性步进。
     使用案例:更快、更高效地使用板内存用于光刻和3D打印应用。

  • 水平剪切:可以通过可配置的值在水平方向(基于行)剪切帧,而无需修改帧数据。
      使用案例:通过预处理在垂直方向上应用附加剪切,在DMD上生成旋转图像。

  • DMD掩码:DMD掩码是一个单色位图,在帧显示期间覆盖ALP帧。受影响的位置固定在DMD上。
     使用案例:垂直滚动一系列帧时,水平调整曝光能量

  • 帧查找表:除了线性显示帧序列外,ALP还通过查找表支持随机访问顺序。图像只被完全加载一次。
    使用案例:灵活选择低延迟的投影图像,因为只有订单已加载的图像信息。

  • DMD感兴趣的领域:ALP  API支持额外的显示模式,减少图像数据。可以通过连续DMD行来选择感兴趣区域(AOI)。
    使用案例:支持增加帧速率/提高速度。

  • 用于连续投影的帧连接:多个帧可以组合为一个序列。
    使用案例:连续显示图像,两个投影之间没有任何中断

  • 通过外部触发进行投影控制(从模式):可以通过外部信号触发并同步到下一个投影帧的转换。
     使用案例:多个投影仪或V型模块的链接。

  • 多个可自定义的帧同步输出:V模块最多可生成和输出三个可自定义同步信号。
    使用案例:触发和同步外部硬件,例如作为多色光源。

  • PWM输出:V模块通过脉宽调制GPIO引脚(模拟信号)支持此功能
    使用案例:使用模拟信号控制光源。

工业级高速DLP光学投影模组

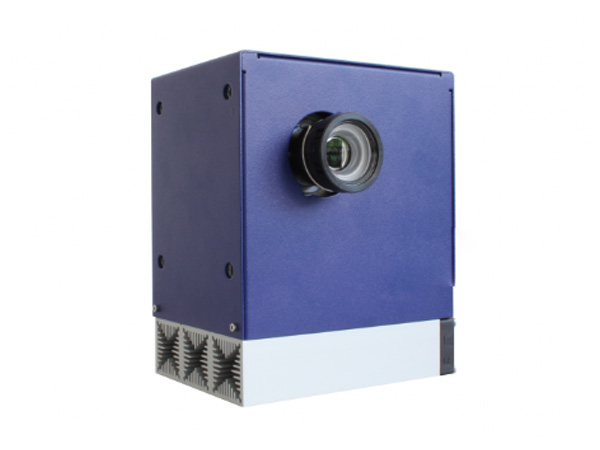

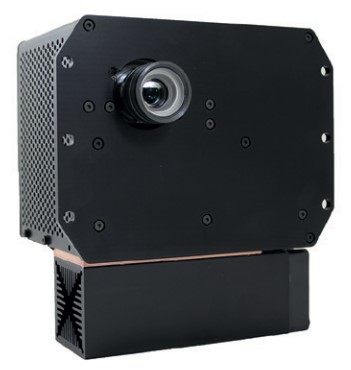

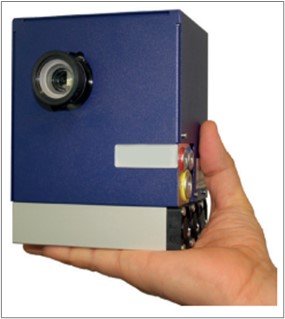

单色工业级DLP光学投影模组,STVL-07-2.0-UV/VIS

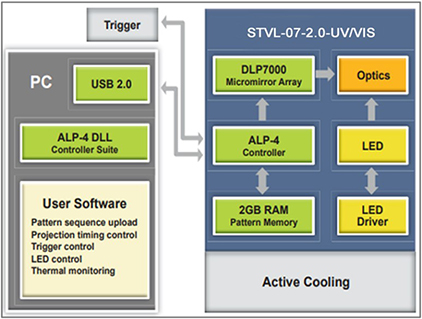

高性能、高灵活度工业级DLP光学投影模组STAR-07基于1024x768分辨率的高速DMD空间光调制器V-7000VIS,集成了高功率LED光学模块,成为了一个独立的工业级DLP光学投影模组;内置的兼容C++,Python和C#等多个变编程环境的SDK,用户可以方便灵活精确地设置投影图形格式、投影帧频和顺序。STAR-07支持1100流明投影光输出,可选配变焦或广角镜头,投影帧频可高达22.272kHz, 代表了当前市场上DLP光学投影模组的高性能产品,适用于机器视觉照明、3D扫描、工业数字化曝光和3D打印。



工业级DLP光学投影模组STAR-07提供灵活的控制,能适用于各种相关应用。利用1024x768分辨率高速DMD空间光调制器V-7000VIS 50Gbit/s的带宽特性,STAR-07的投影帧频可高达22.272kHz;通用高性能SDK持只使用部分像元(Area of Interest),可实现高达50kHz的投影帧频。同时,通用高性能SDK ALP4.2支持C++,Python和C#等多个编程环境,用户可以方便灵活精确地设置投影图形格式、灰度等级、投影帧频和顺序,并可以实现像素级的精确控制。

工业级DLP光学投影模组STAR-07的核心控制单元配备USB2.0数据传输接口,可实现投影图形数据的上传和投影帧频的控制,配备光电耦合电路的集成化同步触发接口支持宽范围的触发电压,并且是可编程的I/O接口。高功率LED光源的数字驱动器可以方便的进行功率设置和温度读取以便进行系统的散热管理。

LED选项


红色绿色蓝色紫罗兰色白色
典型主波长613nm525nm460nm405nm-
频谱带宽FWHM19 nm34nm20nm20nm-
STVL-07-2.0-UV/VIS输出*330 lm
 1450mW
850 lm
 1550 mW
140lm
 2550mW
-
 2150mW
1100 lm -

*对于连续投影的典型值,脉冲操作可以产生更高的输出。

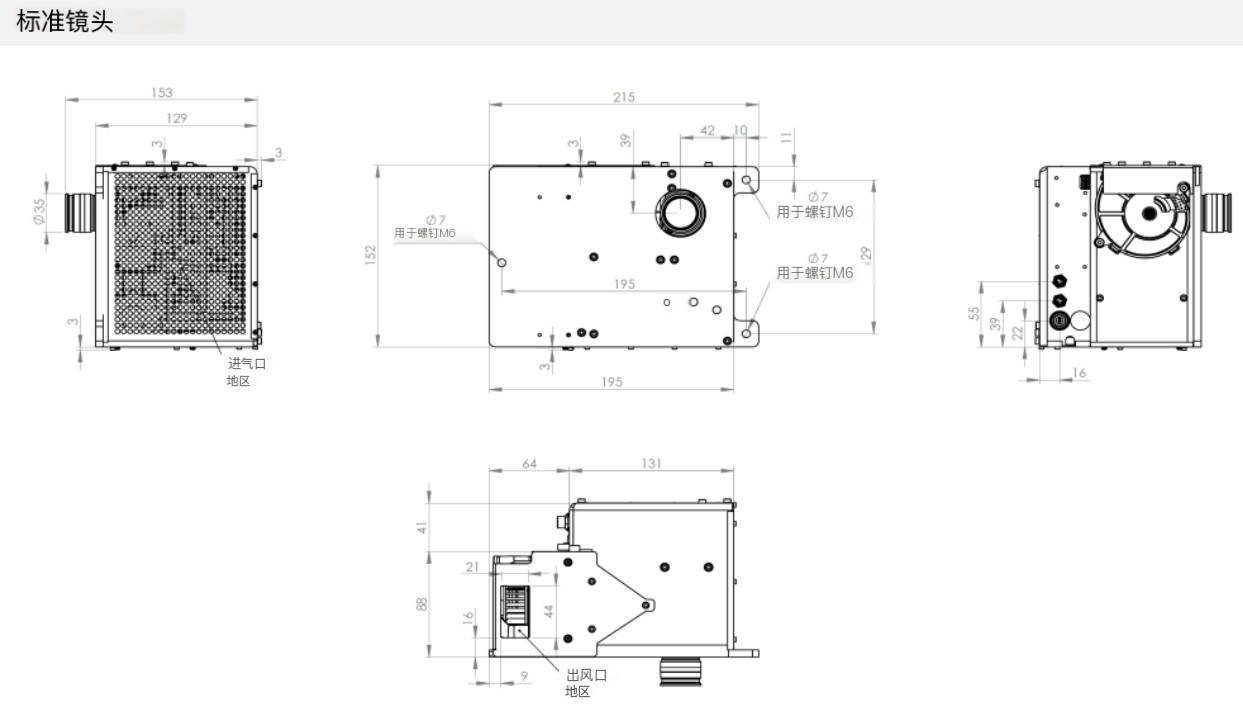

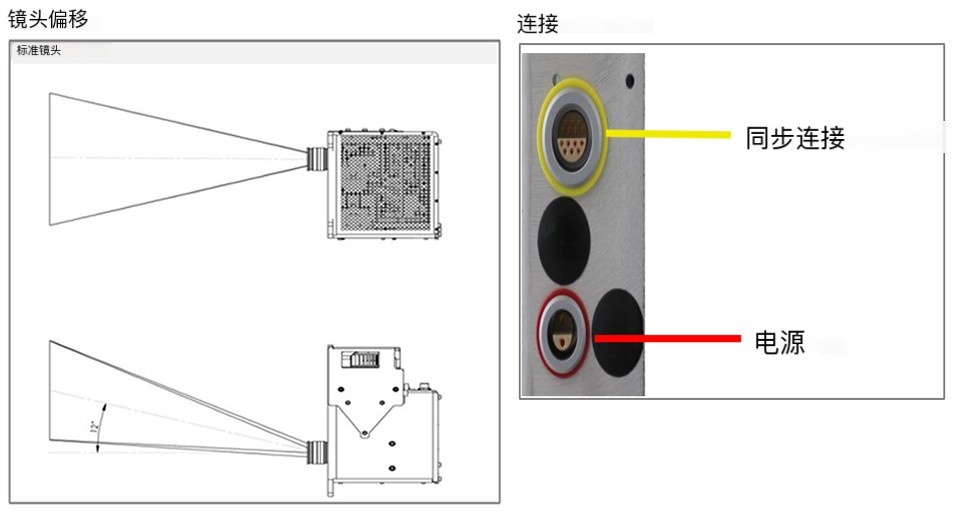

镜头选项


重量失真工作距离投射比均匀性(IEC)对比度FOFOMTF
标准镜头123g0.2%0.4m-10 m1.8+35%-30%2000:145%@36 lp/mm
广角镜头580g5.50.5 m-2 m0.9+26%/-23%2000:130%@36 lp/mm

帧速率

DMD阵列1024 x 7681024 x 7681024 x 7681024 x 7681024 x 7681024 x 512
位深度8    -bit7    -bit6    -bit5    -bit1    -bit1    -bit
帧速率290 fps569 fps1091 fps2016 fps22727 fps30300 fps

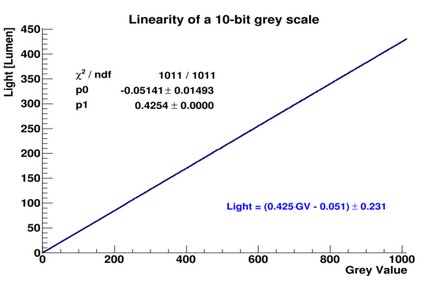

灰度线性度

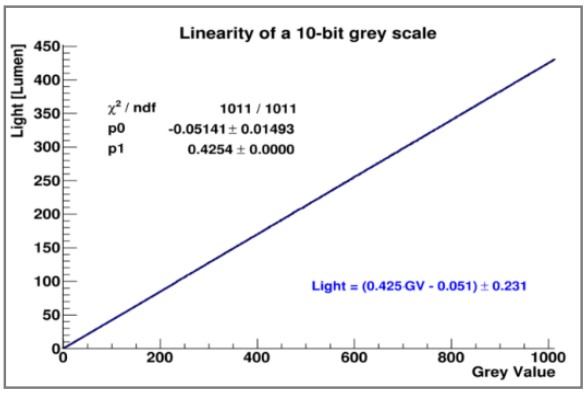

ALP-4支持精确的位平面定时,实现与同步相机记录相关的出色灰度线性。灰度值偏差小于满刻度值的0.06%。

常规规格

重量(不含镜头)输入功率工作温度储存温度法规LED寿命
2000gDC   12-24    V
 150W
10℃-40℃
 非冷凝
-10℃-50℃
 非冷凝
CE
 FCC A级
>10000h
 (接通时间)

多色工业级DLP光学投影模组,STVL-07-2.0-RGB

STVL-07-2.0-RGB投影仪,可选RGB,配备三个大功率LED光源和一个集成冷却系统。典型的用例是3D体积显示、3D测量、增强现实应用和机器视觉照明。除此之外,新出现的应用程序也得到了开放SDK接口的良好支持。STVL-07-2.0-RGB有两个镜头选项,一个是具有变焦功能的标准投影镜头,另一个是固定焦距的广角镜头。



STVL-07-2.0-RGB的中央控制单元通过USB 2.0连接,实现图案上传、显示和同步。集成触发设施在其光耦接口支持宽电压范围,并且是软件可编程的。LED光源的数字驱动器可方便地访问电源设置和温度读数,以进行热管理。

ALP-4.2控制器套件是中央编程工具,为高级产品开发提供了所有必要的功能。图案序列通过无损压缩的USB 2.0传输从PC上传到板载存储器。STVL-07-2.0-RGB是USB 2.0连接,实现模式上传、显示和同步。三个LED光源的三个单独的数字驱动器可以方便地访问电源设置和温度读数,以便对每个LED进行热管理。此外,每个LED都由可编程高速控制线选通。集成触发设施支持用于外部主控或从控模式的可选电压电平。显示序列的属性,例如,比特深度、图片时间、触发模式、重复可以自由定义,以满足各自的应用要求。ALP-4.2固件将模式从板载SDRAM存储器流式传输到DLP7000微镜阵列,其中输入模式被一一映射到镜。模式在全局重置模式下更新;这意味着所有镜像在几微秒内同时切换。通过控制每个反射镜的开启时间来生成灰度值模式,从而产生精确的灰度值线性。最大全局阵列切换速率为22727帧/秒。多个STVL-07-2.0-RGB设备可以并行运行,方便地从同一应用程序进行控制,并通过触发设备精确同步。ALP–4.2 API经过充分验证,DLL支持C++、C#、Visual Basic(.NET)、Python、MATLAB、LabVIEW和其他开发平台。Microsoft®操作系统支持最新的Windows®版本,包括32位和64位。ALP-4 USB 2.0驱动程序功能强大,经过验证,符合UIF标准,并在工业和医疗应用中得到全天候验证。

光学和热设计

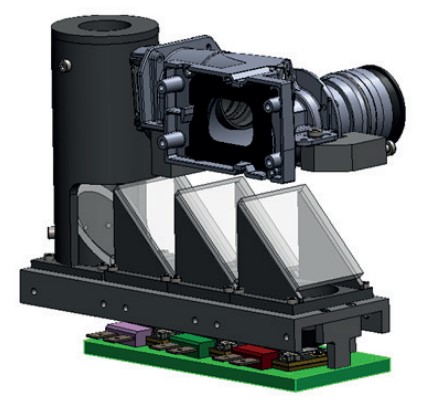

每个LED的红光、绿光和蓝光输出被组合并通过二向色镜系统馈送到均化器(光隧道)中。STVL-07-2.0-RGB的输出颜色可以在全帧率下进行RGB切换。包括一个带主动冷却器的通用铜散热器,用于LED光源的热管理。ALP-4.2的温度监测设施提供了确保LED在规定范围内安全运行所需的所有信息。

LED选项


红色绿色蓝色
典型主波长613nm525 nm460 nm
频谱带宽FWHM19 nm34nm20 nm
STVL-07-2.0-RGB输出*400 lm
 1750 mW
850 lm
 1550 mW
140lm
 2550mW

*连续投影的典型值,脉冲操作可能产生更高的输出

镜头选项

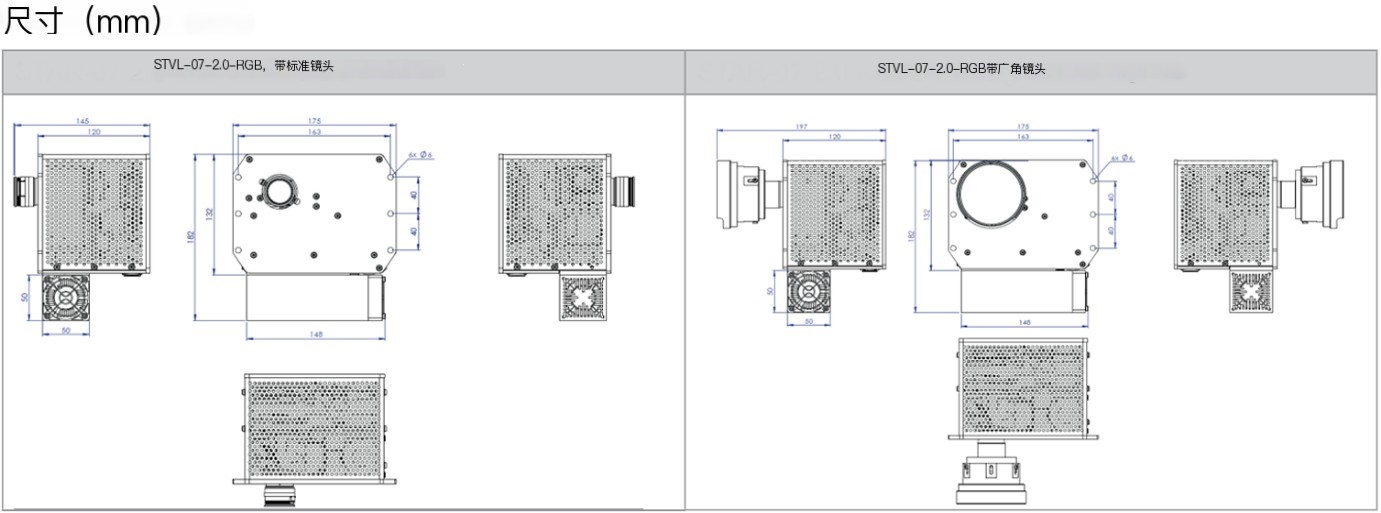

STVL-07-2.0-RGB长度L
 直径D
 质量M
扭曲工作距离D
 投掷比TR
标准镜头
 零件号:9052
L=40mm
 D=35mm
 M-120g
0.2%D> 0.4m
 TR=1.8…2.1
广角镜头
 零件号:9591
L=91mm
 D=81mm
 M-580g
5.5%D> 0.5m
 TR=0.9

每种颜色的帧速率

DMD阵列1024 x 7681024 x 7681024 x 7681024 x 7681024 x 7681024 x 512
位深度8-bit7-bit6-bit5-bit1-bit1-bit
帧速率290 fps569 fps1091 fps2016 fps22727 fps30300 fps

常规规格

重量(不含镜头)输入功率工作温度储存温度法规LED寿命
3200gDC 12-24 V
 150W
10℃-40℃
 非冷凝
-10℃-50℃
 非冷凝
CE
 FCC A级
>10000h
 (接通时间)

工业级DLP光学投影模组,STVL-07-3.0-UV/VIS/RGB

STVL-07-3.0-UV/VIS/RGB是一款基于微镜技术的高性能DLP®投影模组,旨在满足苛刻的工业应用。自20多年以来,DLP技术广泛应用于多媒体和数字电影,已成为工业解决方案的重要工具。STVL-07-3.0-UV/VIS/RGB投影仪的核心是一个0.7“DLP芯片,由1个024x768反射镜阵列组成。这些双稳态反射镜在微秒内翻转到相反的倾斜位置,以产生所需的图案。STVL-07-3.0-UV/VIS/RGB为每个单独的反射镜提供精确的高速控制,使投影输出具有出色的灵活性和图案帧率。投影仪配备了大功率LED光源,这是该设备紧凑耐用设计的关键。典型的使用案例包括机器视觉照明、3D扫描、工业曝光和增材制造。除此之外,新出现的应用程序也得到了开放SDK接口的良好支持。STVL-07-3.0-UV/VIS/RGB有两个镜头选项,一个是具有变焦功能的标准投影镜头,另一个是固定焦距的广角镜头。

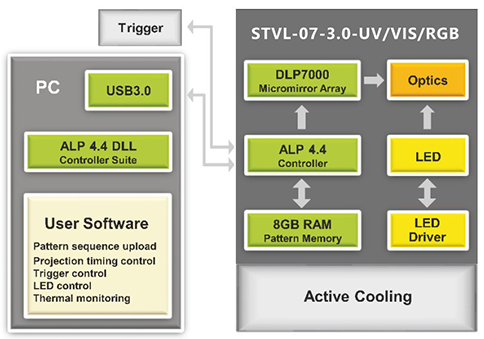

STVL-07-3.0-UV/VIS/RGB的中央控制单元采用USB3.0连接,实现图形上传、显示和同步。集成触发设施支持可选择的电压电平,并可通过软件编程。LED光源的数字驱动器可方便地访问电源设置和温度读数,以进行热管理。

ALP-4.4控制器套件是中央编程工具,为产品开发提供所有必要的功能。图案序列通过无损压缩的USB3.0传输从PC上传到板载存储器。显示序列的属性,例如,比特深度、图片时间、触发模式、重复可以自由定义,以满足各自的应用要求。ALP-4.4固件将模式从板载SDRAM存储器流式传输到DLP7000微镜阵列,其中输入模式被一一映射到镜。模式在全局重置模式下更新;这意味着所有镜像在几微秒内同时切换。通过控制每个反射镜的开启时间来生成灰度值模式,从而产生精确的灰度值线性。最大全局阵列切换速率为22727帧/秒;甚至可以通过微镜阵列的部分更新来实现更高的帧速率。多个STVL-07-3.0-UV/VIS/RGB设备可以并行运行,方便地从同一应用程序进行控制,并通过触发设备精确同步。ALP-4.4 API已被证明适用于所有DLPC410芯片组;DLL支持C++、Python  LabVIEW、.NET等开发平台。Microsoft®操作系统支持最新的Windows®版本,包括32位和64位。ALP-4 USB3.0驱动程序功能强大,经过验证,符合UIF标准,并在工业和医疗应用中得到全天候验证。

LED选项


红色绿色蓝色紫罗兰色白色
主波长613**nm525nm460nm405/385*/365*nm-
频谱带宽FWHM19nm34nm20nm15nm-
STVL-07-3.0-RGB输出*330 lm
 1450mW
850 lm
 1550 mW
140lm
 2550mW
-
 1750/2450/2550mW
1100 lm -

*STVL-07-3.0-RGB中不可用
 **635nm可根据要求提供
***连续投影的典型值,脉冲操作可能产生更高的输出

镜头选项


长度L
 直径D
 质量M
扭曲工作距离D
 投掷比TR
快速移动均匀性(IEC)
 对比度FOFO
MTF
标准镜头L=36 mm
 D=35mm
 M-150g
0.2%D> 0.4m
 TR=1.8…2.1
1.00-1.16+25%-30%
 2000:1
45%@36 lp/mm

帧速率


 DMD阵列
1024 x 7681024 x 7681024 x 7681024 x 7681024 x 7681024 x 512
位深度8-bit7-bit6-bit5-bit1-bit1-bit
帧速率290 fps569 fps1091 fps2016 fps22727 fps30300 fps

灰度线性度

ALP-4支持精确的位平面定时,实现与同步相机记录相关的出色灰度线性。灰度值偏差小于满刻度值的0.06%。

常规规格

重量(不含镜头)输入功率工作温度储存温度法规LED寿命
3000gDC 19-24 V
 150W
10℃-40℃
 非冷凝
-10℃-50℃
 非冷凝
CE
 FCC A级
>10000h
 (接通时间)

单色 LED 光学投影模组, STVL-3.0-EVM-UV/VIS/NIR

STVL-3.0-EVM-UV/VIS/NIR是一款基于微镜技术的高性能DLP单色  LED 光学投影模组,旨在满足苛刻的工业或研究应用。



STVL-3.0-EVM-UV/VIS/NIR提供以下模块:

  • STVL-V-6501视觉

  • STVL-V-650L近红外

  • STVL-V-7001可见/紫外

STVL-V-6501 VIS基于0.65''1080p DLP芯片(DLP6500)和DLPC910控制器,可在可见光范围(400-700 nm)内实现高达10 309 Hz的二进制图案速率,光功率密度高达25 W/cm²
STVL-V-650L    NIR采用0.65“WXGA DLP芯片(DLP650LNIR)和DLPC410控制器,在近红外范围(800-2000    nm)内支持高达10752 Hz的二进制模式速率,在950 nm-1150 nm之间的光功率密度高达500 W/cm²。
STVL-V-7001    VIS/UV通过其0.7“XGA DLP芯片(DLP7000/DLP7000UV)和DLPC410控制器在可见光范围(400-700    nm)或紫外线范围(363-420 nm)内创建高达22 727 Hz的二进制图案。

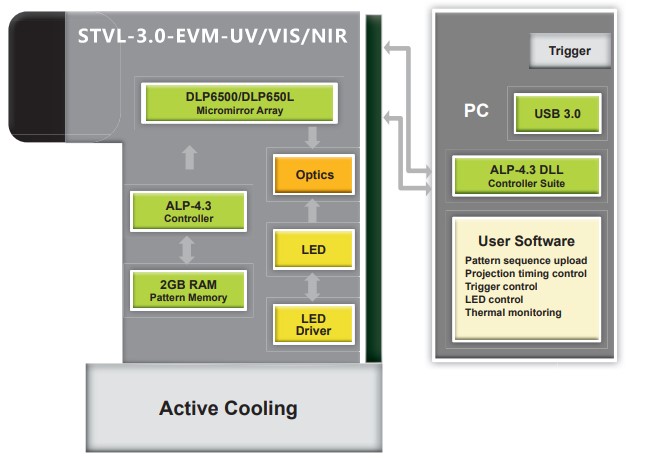

STVL-3.0-EVM-UV/VIS/NIR的中央控制单元采用USB 3.0连接,实现模式上传、显示和同步。集成触发设施在其光耦接口支持宽电压范围,并且是软件可编程的。LED光源的数字驱动器可方便地访问电源设置和温度读数,以进行热管理。

STVL-3.0-EVM-UV/VIS/NIR单色LED灯引擎基于STAR  CORE光学器件、冷却系统、ALP-4.3软件,并集成了高功率LED,包括高达24  a的LED驱动器。

以下LED波长可用于:

  • λ[nm]=405/460/525/615/白色(DLP6500)

  • λ[nm]=730/850/940(DLP650LNIR)

  • λ[nm]=405/460/525/615/白色(DLP7000)

  • λ[nm]=365/385/405(DLP7000UV)

STVL-3.0-EVM-UV/VIS/NIR的LED驱动器由I²C命令控制,用于设置LED电流和读取LED热敏电阻输出,并与我们的V模块无缝集成。

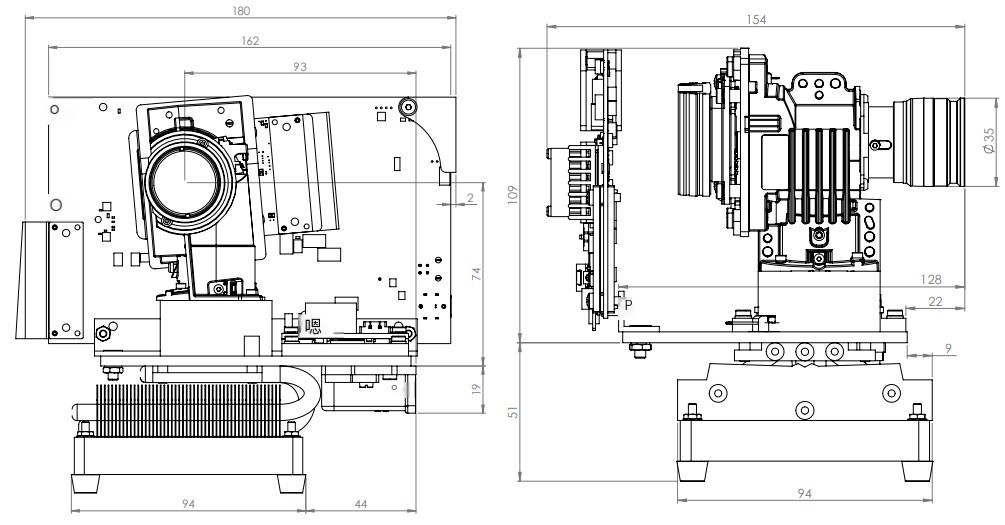

STVL-3.0-EVM-UV/VIS/NIR的尺寸[mm]

使用SuperSpeed  STVL-V-650L NIR(作为示例)
 电源:STVL-3.0-EVM-UV/VIS/NIR自带电源,专为LED驱动器设计,最大输出为24  a DC。
规格:输入100–240  V~2A,50–60 Hz输出19  V/7.89 A

3D相机模组-可定制开发

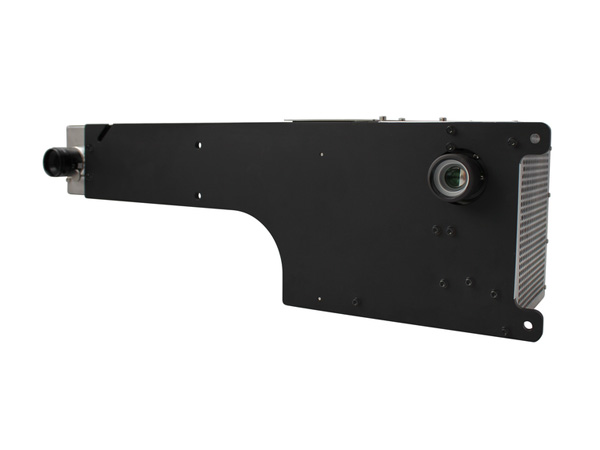

STVL系列直接链路传感器DLS模块

3D相机模组(直接链路传感器DLS模块)适合应用于需要定制化 3D 相机应用场景,将传感器硬件与强大的软件库相结合。不同于市面上其他 3D 相机3D智能相机,客户可以根据自己的应用,定制化自己的 3D 相机解决方案。传感器硬件支持一个或两个索尼 cmos 图像传感器,这些传感器通过 FPGA 连接到 ViALux 的高性能 DLP 投影单元,以便所有组件在内部精确同步。集成商通过 Direct Link 架构,减少的接口和布线,提高了系统的可靠性。强大的 3D 扫描 API 已成功应用于所有STVL系列3D  扫描仪产品,该软件直接自动提供 (x, y, z) 坐标以用于  3D 机器视觉。客户可以根据他们的应用知识专注于通过他们自己的软件开发创造附加值。

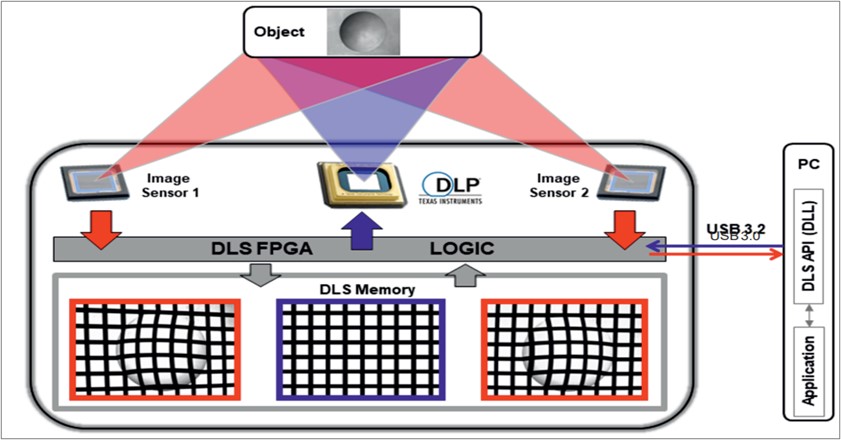

3D相机的模组的架构如图所示。FGPA用于控制用于快速和精确图案投影的高性能 DLP 芯片和用于数字成像的图像传感器。图案生成和图像记录精确同步,也可以用于ROI区域数据的读出。图像传感器帧率可以从166FPS到5000FPS。一系列用户定义的投影模式可以被上传到 DLS 内存 (RAM),数据可用于单个投影或投影循环。被拍摄的物体由传感器记录,图像缓存在板载 RAM 中,该 RAM 可容纳多达  1.592 张图片(10 位,1.920 x 1.200 像素),可以被下载到 PC 进行进一步处理。所有数据流操作均由一个 FPGA 设备执行,从而实现出色的实时精度。模组通过在USB 3.2 SuperSpeed 实现与板载 RAM 之间的数据流传输。无损实时压缩进一步增强了上传功能,并且像素合并可作为图像下载的选项。

3D相机模组优点

DLS 工作原理为需要灵活场景照明的机器视觉应用提供了显着优势:

  • 投影和成像组件精确同步

  • 高带宽传输独立于 PC 运行

  • 硬件集成保证实时数据流

  • DLS-Module 只需要一个 USB3.2 接口

  • 清晰的 API 软件促进应用程序的快速开发

DLS系统规范

DLP投影芯片组
DLP7000微镜阵列,1024 x 768镜
最大模式更新速率,22727 fps(全阵列)
图像传感器芯片
索尼Pregius IMX-1741920    x 1200像素
最大图像缓冲容量,1592个全分辨率,10位图像。
DLS帧率(选定的感兴趣区域–ROI)
图像传感器线(ROI) DLS帧速率 图像传感器位深度 DLP投影仪位深度
1200166帧/秒10位8位
676289帧/秒10位8位
374每秒500帧10位7位
236750帧/秒10位6位
168每秒1000帧10位6位
701900帧/秒10位5位
2.5150帧/秒10位2位

型号

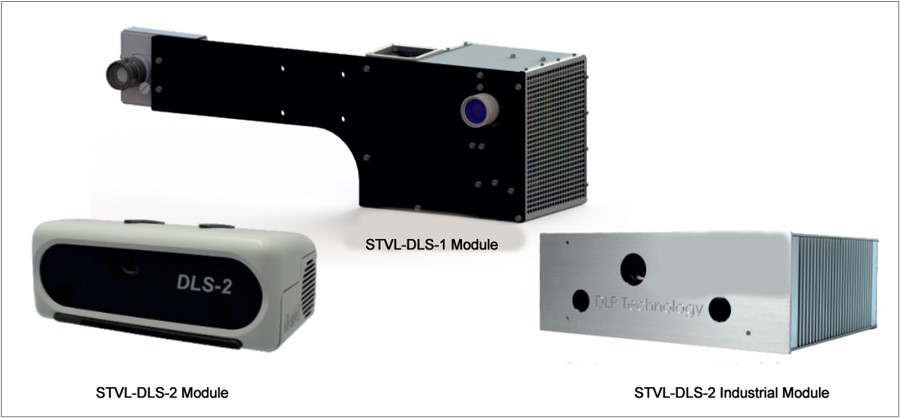

STVL-DLS-1和STVL-DLS-2模块分别处理不同的视场和工作距离(WD)。对角线视场(DFOV)由DFOV=0.69 x WD给出。STVL-DLS-1。STVL-DLS-2工业模块是STVL-DLS-2模块的一个版本。STVL-DLS-2工业模块配有防尘外壳和用于工业用例的被动冷却。两个DLS模块的光源为持久的高功率LED。

额外的软件包zSnapper SDK(zSn.dll)是我们DLS模块的可选扩展,可实现高速、高精度的3D坐标采集。这个强大的3D 已经为我们的3D扫描仪开发了测量软件,现在已在模块级别发布。它直接自动提供(x,y,z)坐标,用于3D机器视觉。

产品投射比(WD/FoV)工作距离(mm)底座长度(立体声底座)(mm)配置LED颜色选项软件选项
STVL-DLS-1模块1.81300-30004101 x DLP7000,
 1 x索尼IMX174
标准:白色
 460 nm蓝色
 730 nm近红外
 850 nm近红外
P/N 9623
 zSnapper®
 SDK软件
STVL-DLS-2模块1.8600或10001601 x DLP7000,
 2 x索尼IMX174
标准:白色
 460 nm蓝色
 730 nm近红外
 850 nm近红外
P/N 9623
 zSnapper®
 SDK软件
STVL-DLS-2工业模块1.8600或10001601 x DLP7000,
 2 x索尼IMX174
标准:白色
 460 nm蓝色
 730 nm近红外
 850 nm近红外
P/N 9623
 zSnapper®
 SDK软件

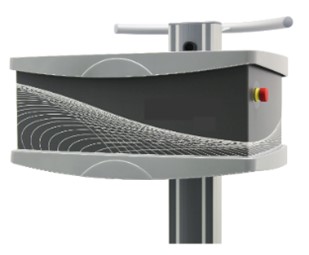

3D成像扫描系统产品

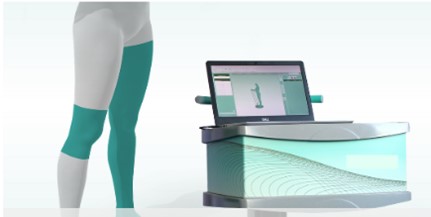

我们的3D扫描系统的应用之一用于紧身衣、全身测量、假肢、矫形技术和姿势分析领域。该系统为用户提供了用户友好的用户界面,其特点是易于使用。该系统不固定在特定位置,可以以节省空间的方式收起,并在组装后立即准备使用。

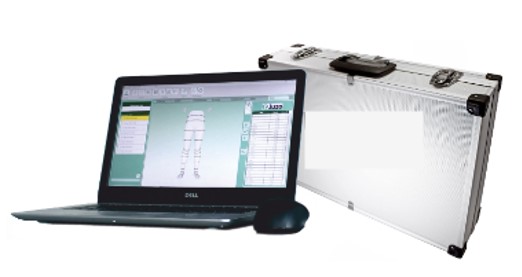

3D身体测量由3D扫描系统组成,该系统是一种优化的解决方案,可用于医疗用品商店,为客户提供压缩产品。扫描系统由一个移动设备推车和插件组成。

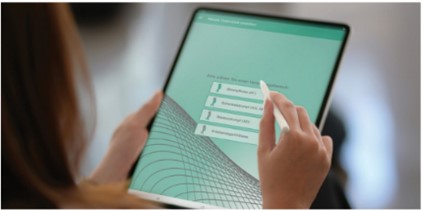

Link是3D扫描系统的移动扩展,可实现与位置无关的皮肤和拉伸尺寸的移动数据采集,用于供应圆形和扁平针织产品。客户数据和手动测量记录在平板电脑中,并直接传输回商店,进入仪器软件。整个系统可用于订购过程的快速数字处理。
Compact3D扫描系统在空间要求和软件功能范围方面都特别适合药店的需求。缩短的工作距离允许3D扫描系统在较小的房间中使用。如果不需要该设备,可以快速且节省空间地将其收起。
有了光扫描系统,我们希望让我们的客户有机会在产品演示后立即在压缩袜的供应中使用扫描软件的优势。通过手动确定的尺寸的转移,从产品配置到在线商店中尺寸的转移或到ERP软件的所有后续步骤都可在软件中供用户使用。如果医疗用品商店的超市没有为3D扫描系统提供足够的空间,则可以将该产品作为独立产品购买。
