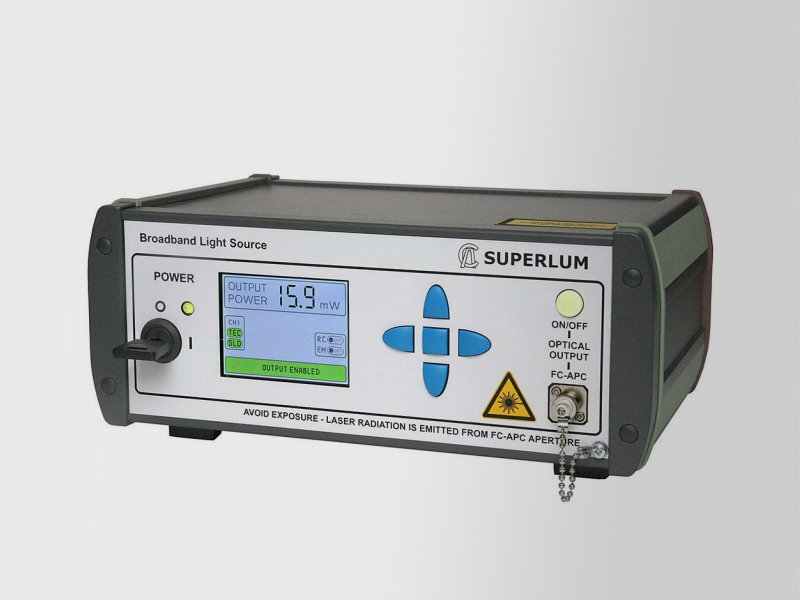

宽带光源

多个波段,光谱范围宽,输出功率高,良好的功率和光谱稳定性

时间:2020-05-20 类别:激光器 光源 关注:1534

ST-EBS系列平整型宽带光源和梳状宽带光源可设计用于光学器件测试、EDFA掺铒光纤放大器系统的评估和光链路特征分析。SLD宽带光源采用宽光谱、高可靠、低相干性的SLD做为核心器件,具有输出功率大、定性高的优点,可应用于光纤陀螺、光纤传感等领域。

我们一站式供应各种类型的宽带光源,高平整度宽带光源,可调谐半导体激光器,扫频光源半导体激光器,掺铒光纤宽带光源,微型宽带光源,双频带掺铒宽带光源,高功率高平整宽带光源,高功率SLD光源,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

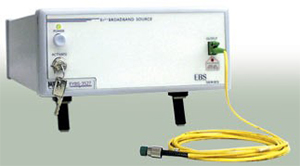

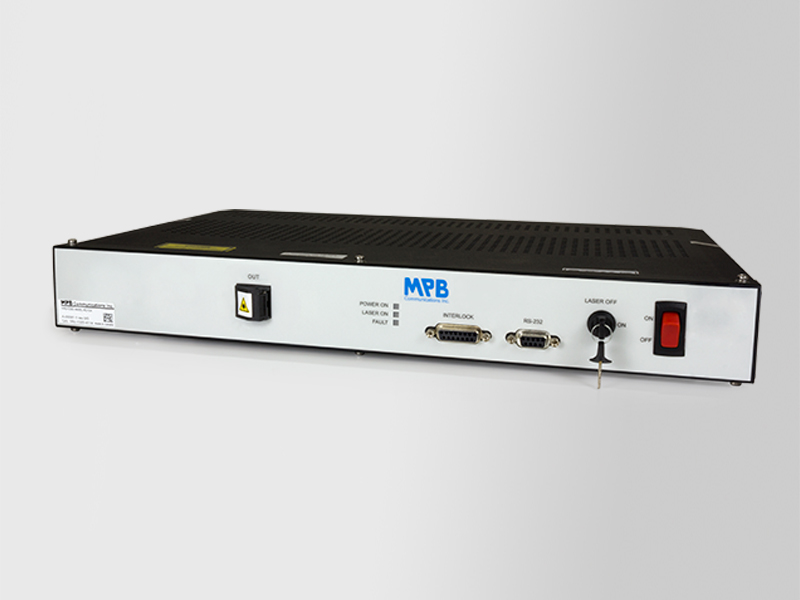

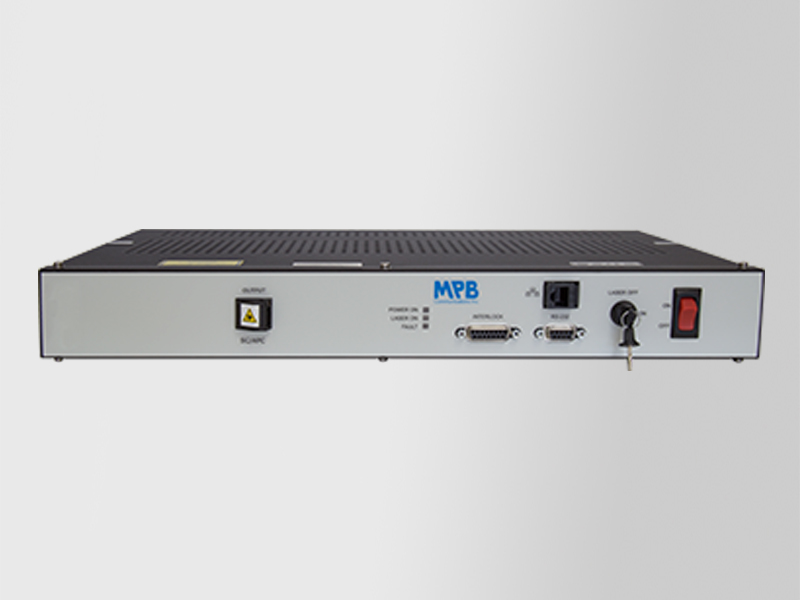

ST-EBS系列掺铒光纤宽带光源

平整型宽带光源和梳状宽带光源可设计用于光学器件测试、EDFA掺铒光纤放大器系统的评估和光链路特征分析。

特征

  • EELED宽带光源比典型EELED明亮几千倍

  • 独特的光源对应不同的应用程序

  • 输出光非偏振

  • 光谱较宽,平整性好

  • 稳定性高5 mdB/h

应用

  • 宽动态波段光学器件测试

  • 精准的EDFA增益谱测量

  • 通信系统测试

  • 光链路特征分析

  • 局域网用于频谱分割和光码分复用系统

  • 生物医学成像

  • 传感器系统和光纤陀螺

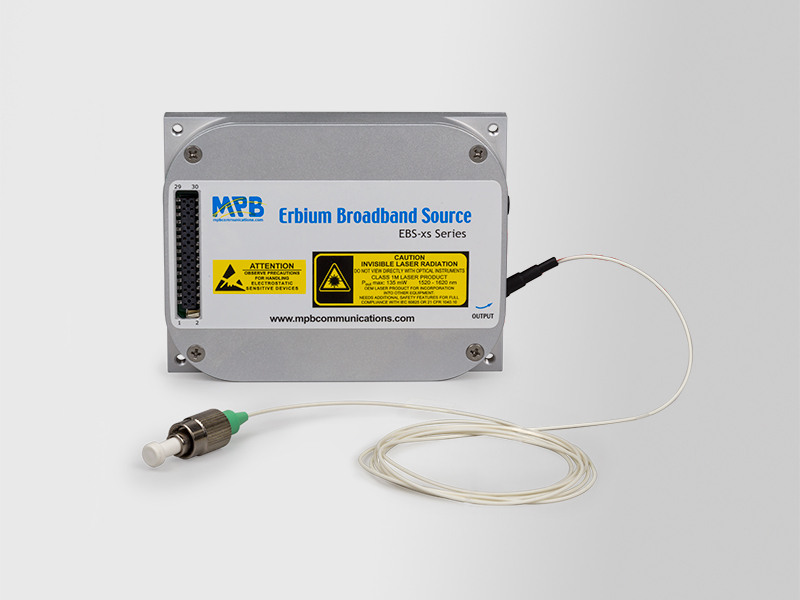

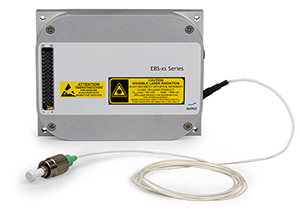

ST-EBS-xs系列微型宽带光源

微型宽带光源

特征

  • 微型宽带光源有着极低的输出波纹和较高的稳定性

  • 带宽能覆盖C波段和L波段,有效应用于光学传感和光谱分析

  • 简洁方便 (MSA型)

  • 输出功率可达20dBm

  • 稳定性< &plusmn; 50 mdB/hr

  • 可用于C波段和L波段

  • 工艺终端界面

  • 可定制

应用

  • 应用于光学器件(如AWGs和FBGs)的宽动态范围表征

  • 可替代多个分布式反馈(DFB)激光器和多路电通信测试设备

  • 精确测量EDFAs,包括光谱损失值

  • 局域网用于频谱分割和光码分复用系统

  • 宽带光纤的PMD值测量

  • 光纤陀螺

  • 白光干涉仪

  • 光纤传感系统

  • 光谱仪

特性参数

总输出功率 20 dBm , 光谱平整时功率可达 19 dBm
光谱宽度 ~ 35 nm
波纹平整度 &plusmn; 1.5 dB  大于35 nm
稳定性 (预热30分钟后) &plusmn; 50 mdB/hr ( &plusmn;20 mdB/hr 典型值)
偏振状态 非偏振
光学隔离 (输出) 带宽大于30dB
连接器 FC/APC

DWDM梳状光源

梳状宽带光源旨在模拟DWDM信号传输到光纤链路,是非常理想的设计,可以代替昂贵的分布式反馈(DFB)激光器。非常适用于DWDM放大增益测量和噪声图谱测量。

DWDM梳状光源

特征

  • 可替代90 分布式反馈(DFB)激光器

  • 输出功率可达22dBm

  • 极好的消光比(>47 dB)

  • ITU-T通路栅格是50GHz或100GHz

  • 可覆盖通信C波段和L波段

应用

  • 在全频道加载条件下同时测量光学放大器增益平整度和噪声图谱

  • 测量完整的C波段光噪信比(OSNR)和光纤放大系统

  • 测量反应器内拉曼光谱覆盖C波段的量级,测试密集波分复用系统(DWDM)光学器件

技术参数

    9022 4522 9622 4822
综合输出功率* > 21.5 (22 typ) dBm
功率稳定性** 超过 20 milli-dB/hr
最小光谱范围 1529 - 1565 1529-1567 nm
最小通道数 90 45 96 48
通道间隔 50 100 50 100 GHz
波纹度 < 2.0 dB
最小消光比*** 45 50 44 49 dB
最大通道线宽 ( FWHM ) 44 34 46 36 pm
光谱栅格误差 &le; 20 pm
  • 其它功率可调

  • 预热60min

  • 测量光谱分辨率20pm

ST-EBS-7514系列双频带掺铒宽带光源

稳定的双频光源为光学器件的测试提供了强大的传输光源,为高损耗无源光学器件在C波段和L波段的表征提供了统一的动态范围。

双频带掺铒宽带光源

特征

  • 输出功率可达14dBm

  • 能覆盖C波段和L波段的宽带

  • 光谱3dB带宽平整度达到76nm以上

应用

  • DWDM组件C&L波段的光谱测量

  • 复合C波段、L波段或双波段的测试系统

  • 光谱分割在局域网内测得双宽带EDFAs的增益平整度

  • 高灵敏PMD测量

  • 光纤传感系统和光纤陀螺

  •  白光干涉仪

技术参数

    ST-EBS-7514
光谱宽度
@ 3 dB > 76 nm
@ 20 dB 100 nm
波纹平整度(典型值) < 2.5 dB   > 75 nm
稳定性 5 mdB/hr (典型值)
输出功率 > 14 dBm

高功率高平整度宽带光源

ST-EBS-4022系列, ST-EBS-4022L系列, ST-EYBS-3527系列

高功率高平整度宽带光源

ST-EBS-4022

ST-EBS-4022系列掺铒宽带光源是极其稳定、平坦的宽带光源,输出功率22dBm,光谱宽度达40nm,能覆盖C波段。该光源选用半导体激光作为泵浦源,利用放大的自发辐射(ASE),使输出光谱的平整度更好,1dB光谱宽度从1527nm到1567nm。

ST-EBS-4022系列掺铒宽带光源与间隔100-GHz的分布式反馈激光器(DFB)有着具有相同功率和光谱密度,可以大大降低通讯测试设备的成本。高功率、高平整度的宽带光源也适用于频谱分割系统和光码分复用系统。

高功率ST-EBS-4022系列掺铒宽带光源可广泛应用于如阵列波导的无源器件的动态波普表征,测量过程无需重复记录,结果精确有效。

应用

  • 应用于光学器件(如AWGs和FBGs)的宽动态范围表征

  • 可替代多个分布式反馈(DFB)激光器和多路电通信测试设备

  • 精确测量EDFAs,包括光谱损失值

  • 局域网用于频谱分割和光码分复用系统

  • 宽带光纤的PMD值测量

  • 光纤传感系统

  • 光纤陀螺

  • 白光干涉仪

ST-EBS-4022L

特征

  • 高稳定性、高平整度的宽带光源可覆盖L-波段,传输功率21dBm,光谱宽带40nm

  • 利用放大的自发辐射(ASE)使输出光谱平整度由1567nm到1607nm

  • 广泛应用于如阵列波导的无源器件的动态波普表征

应用

  • 应用于光学器件(如AWGs和FBGs)的L波段宽动态范围表征

  • 可替代多个分布式反馈(DFB)激光器和多路电通信测试设备

  • 精确测量EDFAs,包括光谱损失值

  • 局域网用于频谱分割和光码分复用系统

  • 宽带光纤的PMD值测量

  • 光纤传感系统

  • 光纤陀螺

  • 白光相干仪

ST-EYBS-3527

特征

  • 高功率、高平整度宽带光谱源可覆盖C波段,输出功率27dBm,光谱宽带可达35nm

  • 精准的C波段动态范围内损耗测定

  • 配有输出隔离以保护设备在测试过程中的被反射。

应用

  • DWDM组件C波段的光谱测量

  • EDFA增益光谱测量

  • 通信系统测试

  • 宽带光纤的PMD值测量

  • 光纤传感系统和光纤陀螺

技术参数

    ST-EBS-4022 ST-EBS-4022L ST-EYBS-3527
总输出功率 (典型值) 22 &ge; 21 27 dBm
光谱宽度
@ 3 dB &ge; 40 &ge; 40 35 nm
@ 20 dB 58 58    nm
波纹平整度(典型值) 1 dB 超过 38nm &le;1.5 峰值 1dB 超过 32 nm

SLD系列宽带光源

我们也提供多种基于SLD的宽带光源。包括紧凑的可应用于工业的光源模块和可用于实验室台式的宽带光源。光源模块都可模拟和数字控制。所有光源都集成了高精度的驱动电路,具有稳定可靠的性能。所有的光源都通过RoHS认证。

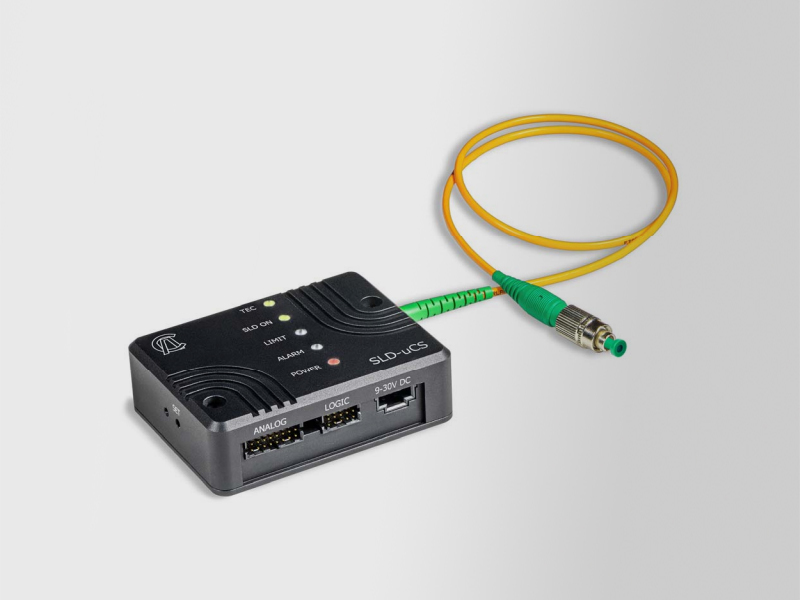

SLD-mCS

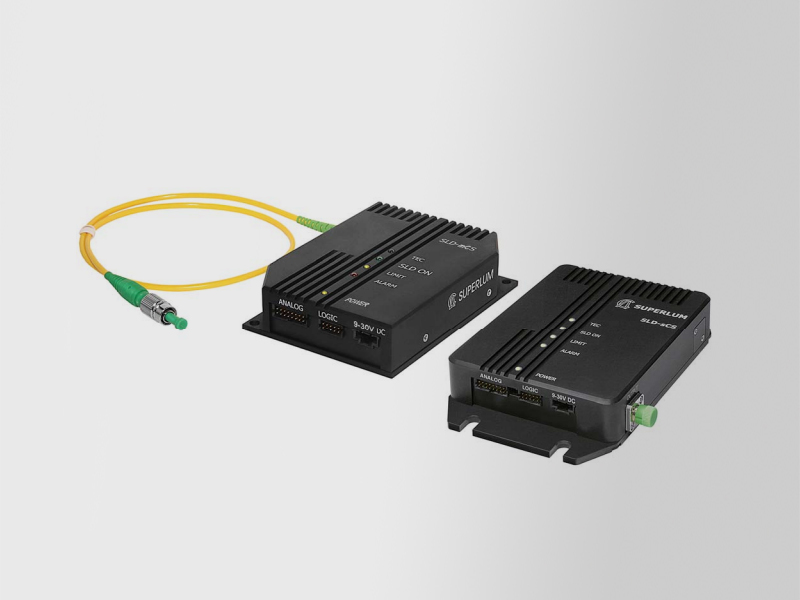

SLD-mCS系列是小型宽带光源模块。 包含模拟控制的微型单SLD宽带光源。9-30V直流电源供电。LD可调制达50-kHz。控制模式ACC-APC可切换。可以集成驱动电流不超过400mA的SLD。

SLD-sCS

SLD-sCS系列是小型宽带光源模块。包含包含模拟控制的微型单SLD宽带光源.9-30v直流电源供电。SLD 可调制达50 KHz。控制模式ACC-APC可切换。可以集成驱动电流不超过400mA的SLD。

SLD-CS

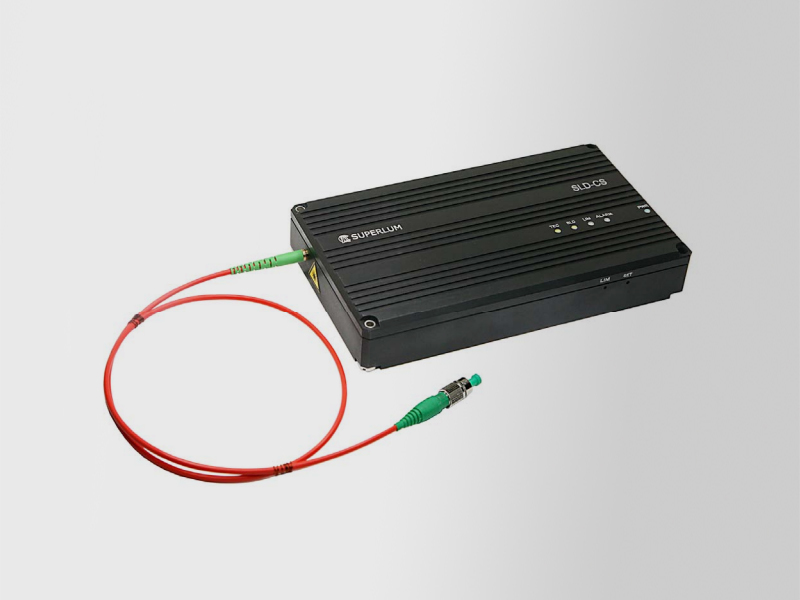

SLD-CS系列紧凑型高功率宽带光源模块具有极高的输出功率,内置光隔离器,高稳定性,单模尾纤输出。SLD可调制达50-kHz。9-30V电源供电。控制模式ACC-APC可切换。可以集成驱动电流不超过400mA的SLD。

BLM2-D

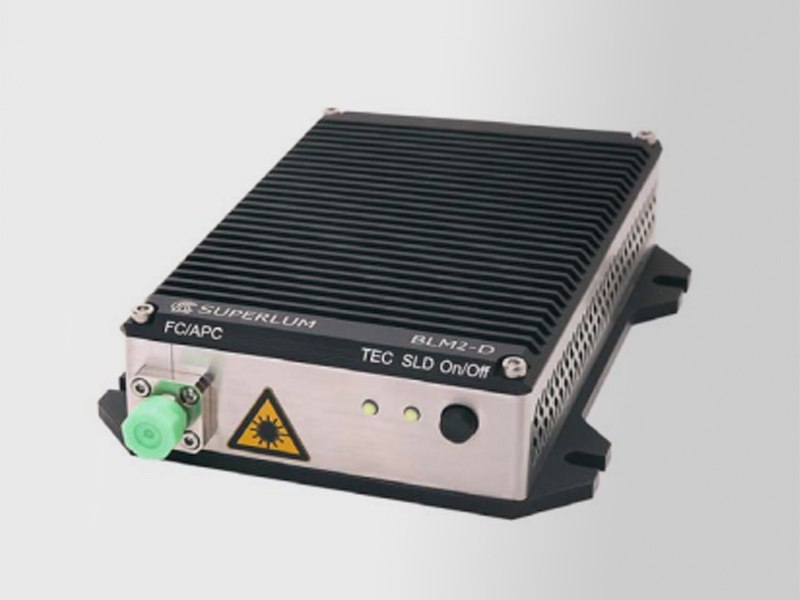

BLM2-D系列微型宽带光源集成了两个不同波段的SLDs。具有高达200nm的超宽发射光谱,高达12mW的输出光功率,超高稳定性,低噪声,5V直流供电,RS-232和 TTL控制,结构紧凑(100*120*31mm)。

M-S

M-S具有高功率单SLD台式光源,集成光隔离器,输出功率高达30mW。

M-D,M-T,M-Q

SM-D,M-T和 M-Q系列宽带光源具有扩展带宽的多SLD台式宽带光源。输出功率高达20mW,带宽可以达到200nm以上。

扫频光源半导体激光器

扫频光源半导体激光器

此系列是一系列新型可调谐半导体激光器,用于需要快速、精确波长调谐的应用,具有扫描&ldquo;瞬时&rdquo;波长的可重复性。在所有可能的应用中,最重要的是光学相干层析成像(包括全场OCT)、生物医学成像、干涉测量、光学光谱、光纤传感和光学元件表征。

扫描器的光学方案是基于外部光纤环形腔和作为增益介质的宽带半导体光放大器(SOA)。SOA模块的宽频带特性及其高光纤对光纤增益允许在3mw的输出功率下达到50nm以上的波长调谐范围。

扫频光源是一种具备波长快速扫描功能的外腔式可调谐半导体激光器,调谐精度高,波长重复性高。在所有可能的应用中,最重要的是光学相干层析成像(包括全场OCT)、生物医学成像、干涉测量、光学光谱、光纤传感和光学元件表征。

此系列是基于一个光纤外部环形腔和一个宽带的半导体光放大器。宽带宽以及高增益的SOA模块使得此系列的波长可调谐范围在输出功率为3mW时还能超过50nm。

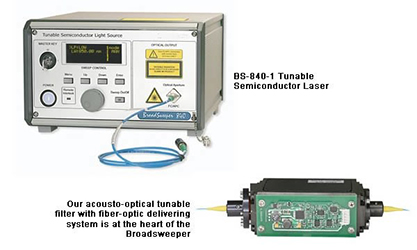

BS-840-1 可调谐半导体激光器

此系列的选频装置是一个带主动温控的调谐高速窄带AOTF。该滤波器具有从0.2到0.8nm(FWHM)的非常窄的光谱通带。AOTF保证了激光器波长的稳定性,波长选择的精度,很好的波长重复性,扫描的速度以及非常高的扫描的线性。由于完美的AOTF调谐特性,该激光器在宽光谱范围内提供k线性波长调谐。

除了SOA和AOTF,激光器的其他重要元件还有光纤耦合器、光隔离器和在线光功率监测仪。这些器件都是完全为适合的宽带光谱而定制设计的。AOTF的准直依赖于高质量的非球面透镜。此镜片无像差,它不仅可以从AOTF获取高质量的光斑,还可以获得最大的光纤耦合效率。为确保长期运行不会出现光学元件出现错位,我们将滤波器和镜片等都封装到一个完整密封的壳体内。我们采用的熊猫型保偏光纤以保证在任何条件下光偏振的高稳定性。前面板的光端口提供小于-50db超低自放大辐射和最小消光为18db的光信号。我们大多数光纤元件都是用保偏光纤环形器来保证保证激光输出的高平均值。

激光器采用模块化设计,将几个插件模块(电源、可调谐光学模块温控和芯片等)全部集成一体,全封装在一个紧凑的箱体内,台式设计方便使用。另外我们配套的驱动器也可对激光器进行精确、可靠和安全的控制。同时也对半导体激光器进行了所有必要的保护措施,如瞬态抑制、过温保护、开路保护和激光电流限制等。自控功率模式可非常快的调整光功率控制回路和扫频速度。

此激光器包含下列操作模式

全调谐范围内的任一波长下连续波工作。可通过面板或计算机进行调整。在计算机内触发模式下,切换两个不同波长可在100ms内完成。用户可选任意波长上进行工作,波长选择精度为50pm

可在全波段范围内或指定波段范围内(不少于5nm)。内外触发模式都可。

在同一个重复频率下连续切换任意两个不同的波长。频率范围包括13个出厂设置值。可根据要求对重复频率进行自定义设置。

当内部触发时,设备产生同步脉冲。后面板的BNC连接器需与激光器和所测设备同步。外部触发模式为TTL兼容的触发信号。

扫频器最大输出功率为3mW。如需要更大功率的应用,可以配一个光功率助推器功率可提升至20 mW。

激光输出通过操作前面板的带FC/APC接头的光纤插座和2.0窄键来控制。此设备配备有一根保偏光纤。还可按客户需求提供单模光纤。

远程控制能力

此设备可通过RS232 DTE端口与计算机连接来进行远程控制。同时配备了必要的连接软件。

激光安全防护措施

此仪器配套的激光安全措施包括:主钥匙控制、远程联锁连接、视觉/听觉报警、信息警示贴等。符合IEC 60825-1ed 2007-03的要求。

根据谱宽和扫频速度,我们有以下几种型号的产品可供选择。有关产品的标准版本,请参阅下表。

产品型号 调谐范围nm 输出功率mW 扫频速度nm/s 线宽nm
765 – 815 nm 谱宽范围
BS-785-1 50 3 2 – 10,000 0.06
BS-785-1-HP* 50 30 2 – 10,000 0.06
BS-785-2 50 3 100 – 100,000 0.12
BS-785-2-HP* 50 20 100 – 100,000 0.12
805 – 880 nm 谱宽范围
BS-840-1 75 3 2 – 10,000 0.06
BS-840-1-HP* 75 20 2 – 10,000 0.06
BS-840-2 75 3 100 – 100,000 0.12
BS-840-2-HP* 75 20 100 – 100,000 0.12
900 – 980 nm 谱宽范围
BS-930-1 80 3 2 – 10,000 0.09
BS-930-1-HP* 80 20 2 – 10,000 0.09
BS-930-2 80 3 100 – 100,000 0.15
BS-930-2-HP* 80 20 100 – 100,000 0.15
1020 – 1090 nm 谱宽范围
BS-1060-1 70 3 2 – 10,000 0.09
BS-1060-1-HP* 70 20 2 – 10,000 0.09
BS-1060-2 70 3 100 – 100,000 0.15
BS-1060-2-HP* 70 20 100 – 100,000 0.15

* 包含内部光功率助推器

技术规范

  • 供电要求:110VAC 或 220 VAC, 50 Hz 或 60 Hz

  • 功耗:20W / 25 W*

  • 运行温度:+15 °C 至 + 30 °C

  • 储蓄温度:0 °C 至 +40 °C

  • 外形尺寸 (W × H × D):257×170×325mm /362×160×326mm*

  • 重量:9 kg /12 kg*

* 以上是针对带有内部光功率助推器的型号,我们提供产品定制服务。可根据客户要求更改参数(例如:输出功率水平、目标波长调谐范围、扫频速度限制等),如有需求请联系我们。

主振荡器功率放大SLD系统

我们的MOPA-SLD-850是一种超高功率的SLD光源,具有高功率电平(10mW)和对光反馈极弱的灵敏度。是利用MOPA(主振荡器功率放大器)结构的光学方案来实现的。可参看下面的MOPA方案的简化结构图。作为主光源的中等功率SLD提供6~10mW的光功率,其相对宽的光谱为10~20 nm,中心波长850 nm。通过隔离度高于-25dB的适配的光隔离器后,通过光谱匹配的半导体光放大器将功率提高到50mW的水平。这种光学配置的主要优点是其对光反馈的敏感性较弱,因6~10mW的输入功率可使SOA达到较深的饱和水平。在这种情况下,无需在SOA的输出端安装光隔离器以防止光反馈。此外,这还可以消除与隔离器内插入损耗相关的任何不希望的功率下降,该功率下降达到2dB。MOPA方案的另一个优点是它仅使用保偏光纤而没有使用单模光纤耦合元件。大多数光纤组件都是基于快速轴截止技术构建的,该技术保证了MOPA输出较高的PER值>18dB。

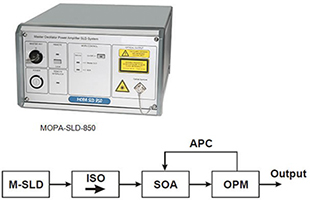

MOPA光学方案框图(简化版)

  • M-SLD – 主 SLD.

  • ISO – 隔离器

  • SOA – 半导体光学放大器

  • OPM – 光功率监测器

  • APC – 自动功率控制

此仪器为结构紧凑的台式设备,可在实验室和机加上使用,操作方便。该仪器采用模块化设计,由一个主模块和几个插件模块(如电源、光学单元、温控、芯片U等)组成,配有高精度带FC/APC光学插座的保偏光纤和2.0 mm窄键耦合控制输出(可按要求提供其他长度)。

此仪器的电子驱动包括两个独立的、高精度、低噪音、恒功率电流和温度控制的驱动器。该器件给主SLD和SOA的提供安全的电流和温控用以保护SLD。其中最重要的保护措施是软启动、导通暂态抑制、过温保护、开路保护和抽运电流限制。

MOPA-SLD-850既可面板直接操作,也可以经由RS-232端口用计算机远程操作。此仪器运行不需要进行任何调整,因其在出厂前已预先设置。仪器的后面板有一个数字输入端口可对SOA的驱动电流进行脉冲调制(打开或关闭),其最大调制频率为50khz。

我们可按客户当地供电要求提供220VAC和110VAC两种选项,下单前告知。

SLD光源是一种性能优良的高功率无散斑宽带光源,在光学相干层析成像系统、光纤陀螺、光谱学等领域有着广阔的应用前景。

激光安全防护措施

此仪器满足3B级激光产品的激光安全要求,其配套的激光安全措施包括:主钥匙控制、远程联锁连接、视觉/听觉报警、信息警示贴等。符合IEC 60825-1ed 2007-03规定的要求。

***我们提供产品定制服务。可根据客户要求更改参数(例如:输出功率电平、光谱特性等),如有需求请联系我们。
