产品概述
声光调制器(Acousto-Optic Modulator,缩写 AOM),工程上也称布拉格盒(Bragg cell)、声光开关或 AOM 头,是一种通过射频驱动信号控制激光强度、脉冲通断时序与光频率的固态器件。G&H(英国 Gooch & Housego)的自由空间 AOM 归属 AOMO 系列,固态布拉格衍射结构,无机械运动部件;单器件同时实现激光通断、0–100% 模拟强度调制与固定光频移,工作波段 235 nm–10.6 μm,是工业与科研场景中替代机械快门、光斩波器的主流方案。

器件构成
- 声光晶体:石英(紫外波段)、二氧化碲 TeO₂(可见–近红外)、锗 Ge(中长波红外),决定可用波长与声速;
- 压电换能器:粘接于晶体一端,把射频电信号转换为同频超声振动;
- 50 Ω SMA 射频接口:接收 40.68–350 MHz 射频功率,阻抗必须匹配;
- 散热结构:标准传导冷却,高功率工况可选水冷;
- 射频驱动器(配套件):3910 / A35 / HP 系列,提供 TTL 数字开关或模拟幅度调制。
与相邻器件的区分(最容易买错的地方)
AOM 与 AOD、AOFS、AOTF 的物理基础都是布拉格衍射,硬件甚至同源,区别在于“调什么”。选错品类,会出现带宽浪费、成本翻倍、功能无法实现。
| 器件 | 控制量 | 输出发生什么变化 | 典型用途 |
| AOM 声光调制器 | 射频功率 | 一级光强度 0–100%、通断、脉冲选取 | 强度调制、光开关、脉冲选取、功率闭环 |
| AOFS 声光移频器 | 固定射频频率 | 稳定的固定光频移(如 +80 MHz) | 外差干涉、激光冷却、多普勒测速 |
| AOD 声光偏转器 | 射频频率 | 衍射角变化 → 光束扫描 / 寻址 | 光束扫描、多点寻址、光镊、3D 打印 |
| AOTF 可调滤波器 | 射频频率 | 选定波长通过 | 光谱成像、波长快速调谐 |
| AOQS 声光 Q 开关 | 腔内射频功率 | 腔内损耗 / Q 值变化 → 巨脉冲 | 固体激光器调 Q |
| AOMC 多通道 | 多路射频 | 多路光束独立调制 | 高通量并行加工、量子比特寻址 |
| EOM 电光调制器 | 电压 | 相位 / 强度,带宽更高、口径可更大 | 大口径超快调制、高带宽通信 |
注:AOM 与 AOFS 硬件近乎相同,差别在用法——AOFS 固定频率只取“频移”,AOM 调功率取“强度变化”。容易被忽略的事实是任何 AOM 在调制强度的同时,都会给一级衍射光叠加一个等于射频中心频率的固定光频移。这不是缺陷,而是可被利用的特性——同一台器件既能当光开关,也能当移频器用。
交付形态
标准交付包含:器件本体(按完整订货号确定镀膜、孔径、偏振配置)与 Datasheet + 匹配的射频驱动器(选配)。OEM 客户可定制通光孔径、增透镀膜、射频指标、机械接口与冷却方式。选型、报价、备货一律以完整订货号为准,同一型号名称可能对应多种镀膜与孔径配置。
工作原理

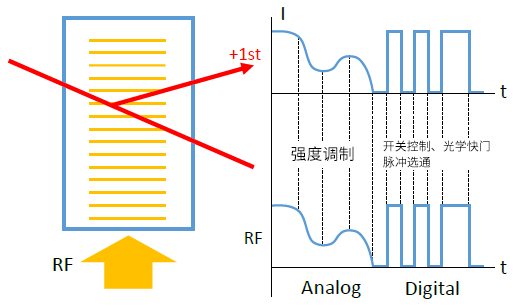

射频电信号 → 超声行波 → 周期性折射率光栅 → 激光被衍射到一级光路。调功率就是调光强,调频率就是调角度。

- 电 → 声:射频信号进入压电换能器驱动器输出 40.68–350 MHz 射频功率,压电换能器将其转换为同频率机械振动,注入声光晶体。
- 声 → 折射率光栅:超声行波形成周期疏密声波使晶体产生周期性压缩与拉伸,折射率随之周期变化,等效为一块光栅常数等于声波波长的动态相位光栅。声波存在时光栅存在,声波停止时光栅消失——这是“无机械快门”的物理根源。
- 光 → 衍射:激光以布拉格角入射当入射角满足布拉格条件 θB = λ / (2Λ) = λ·f / (2v)(λ 为激光波长,Λ 为声波波长,f 为射频频率,v 为晶体内声速)时,入射光被高效衍射,分出 0 级透射光与 ±1 级衍射光。G&H AOMO 系列的分离角约 6–78 mrad,随型号与波长不同。
- 空间分离 → 取光:光阑只留一级光一级光与零级光在空间上彻底分开,光路中用光阑挡住零级光、只取一级光。射频关断时一级光路上几乎没有能量,于是实现了“通 / 断”和高消光比。
四个必须掌握的工程关系
- 光强怎么调,射频功率决定衍射效率:衍射效率近似 η = sin²(π/2 · √(PRF/Pπ))。射频功率升高,η 单调上升直至饱和;射频关断,η 迅速归零。连续调节射频功率即得到 0–100% 平滑的模拟光强调制,可用于激光功率闭环稳定。
- 频移从哪来,多普勒效应:衍射光频率 f光 = f₀ ± fRF。配 80 MHz 驱动器,一级光就带上 80 MHz 固定频移;配 200 MHz 就带 200 MHz。外差干涉、激光冷却、多普勒测速都靠这一项。
- 开关能多快,上升时间 ≈ 光束直径 / 声速:tr ≈ D / v。D 为入射光束直径,v 为晶体内声速(石英 5.74 mm/µs、TeO₂ 4.2 mm/µs、锗 5.5 mm/µs)。光束越细、声速越高,开关越快——这就是纳秒级开关必须用小孔径的原因。
- 消光比为什么高:靠空间隔离,不靠吸收:关断时被“消灭”的是一级光路,零级光依然存在并在另一个方向传播。因此典型消光比可达 50 dB 以上,但系统光路必须配置零级光光阱吸收残余光束,否则杂散光会抬高背景噪声。
设置时的两个坑:① 入射角必须调到布拉格角,偏差会让衍射效率断崖式下降(表现为“器件好像坏了”);② 射频接口必须 50 Ω 良好匹配并紧固,反射会造成波形畸变、效率下降甚至损伤驱动器。理解这套物理机制,能力边界也就清楚了:它能在微秒内把光束开关、把强度调成任意曲线、给光加一个固定频移;它不能把光束偏转到不同角度(那是 AOD 的活),也不能做到绝对零泄漏。
技术参数
下表为 AOMO 系列的整体能力包络——单一型号不会同时具备所有极值,具体数值以订货号对应的 Datasheet 为准。
| 参数项 | 系列能力范围 | 对系统设计的影响 |
| 工作波段 | 235 nm – 10.6 μm | 覆盖紫外、可见、近红外、中红外到 CO₂ 长波红外,可匹配多条激光产品线 |
| 射频中心频率 | 40.68 MHz – 350 MHz | 决定光频移量、开关速度与可实现的衍射效率;驱动器必须同频匹配 |
| 射频带宽 | 4 MHz – 160 MHz | 决定模拟调制带宽;纯 TTL 通断场景对带宽要求较低 |
| 上升 / 下降时间 | 10 ns 量级(小孔径)至数百 ns – 1 µs(大孔径) 经验值约 100–160 ns/mm | 必须显著小于系统最小脉宽,否则脉冲波形会被削平、展宽 |
| 典型衍射效率 | 60% – 90%(一级光) | 受激光偏振、工作波长、射频功率共同影响,是插入损耗的主要来源 |
| 消光比 | ≥50 dB(典型) | 脉冲选取、弱光探测等高对比度场景的核心指标,需配合零级光光阱 |
| 通光孔径(高 × 长) | 0.1 × 1 mm – 11.6 × 11.6 mm | 建议为入射光斑的 1.2–1.5 倍,避免边缘裁切造成功率损失 |
| 偏振特性 | 偏振相关,按型号定义 | 入射偏振未匹配时衍射效率大幅衰减,光路需预留偏振控制 |
| 声光晶体 | 石英 / TeO₂ / 锗 Ge(蓝宝石可定制评估) | 按波长、功率等级选型,见下方材料平台表 |
| 冷却方式 | 传导冷却(标配)/ 水冷(高功率选配) | 高射频功耗、高平均激光功率工况必须评估水冷 |
| 射频接口 | 50 Ω SMA | 阻抗失配会引入波形畸变、效率下降、驱动器过载 |
| 配套驱动器 | 3910 系列 / A35 系列 / HP 系列 | 支持 TTL 数字调制与模拟线性调制;多通道系统另配功分与相位同步组件 |
表内为 AOMO 系列整体包络。上升时间、消光比、衍射效率的实际数值,请以订货号对应型号的官方 Datasheet 实测曲线为准。
三大材料平台:波长决定晶体
| 晶体 | 适用波段 | 主要特点 | 典型用途 | 选型注意 |
| 石英晶体 | 235–410 nm,延伸至 1.2 µm | 紫外损伤阈值高、声速高(5.74 mm/µs),高速开关优势明显 | 紫外调制、紫外脉冲选取、紫外光刻加工 | 需要更高射频驱动功率,热设计要预留余量 |
| TeO₂ 二氧化碲 | 380–2300 nm | 低声速、同等射频功率下衍射效率高,射频功耗更低 | 生物显微、532 / 780 / 1064 nm 调制、脉冲选取 | 孔径增大时上升时间明显变慢,需重新核算速度 |
| 锗 Ge | 2.8–10.6 µm | 长波红外透过优异,专为 9.4 µm / 10.6 µm CO₂ 激光设计 | CO₂ 激光 PCB 过孔钻孔、红外激光调制 | 折射率随温度漂移,高功率连续运行建议水冷并预留温漂补偿 |
它做不到什么
- 不能扫描光束:衍射角由射频频率固定,需要扫描请选 AOD 声光偏转器。
- 不是绝对零泄漏:≥50 dB 是典型值,不等于“完全无光”,高动态范围系统必须加光阱与遮光设计。
- 速度与功率互斥:纳秒级开关要小孔径、小光斑;大孔径能扛更高功率,但开关会变慢。这个矛盾无法用选型绕开,只能权衡。
- 偏振敏感:非偏振激光直接入射会损失效率,需先起偏或改用偏振无关方案评估。

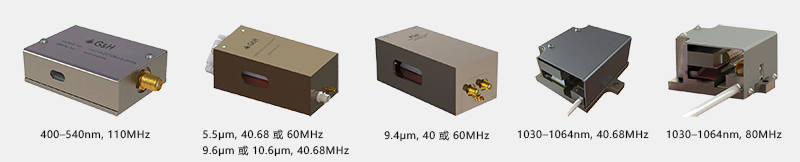

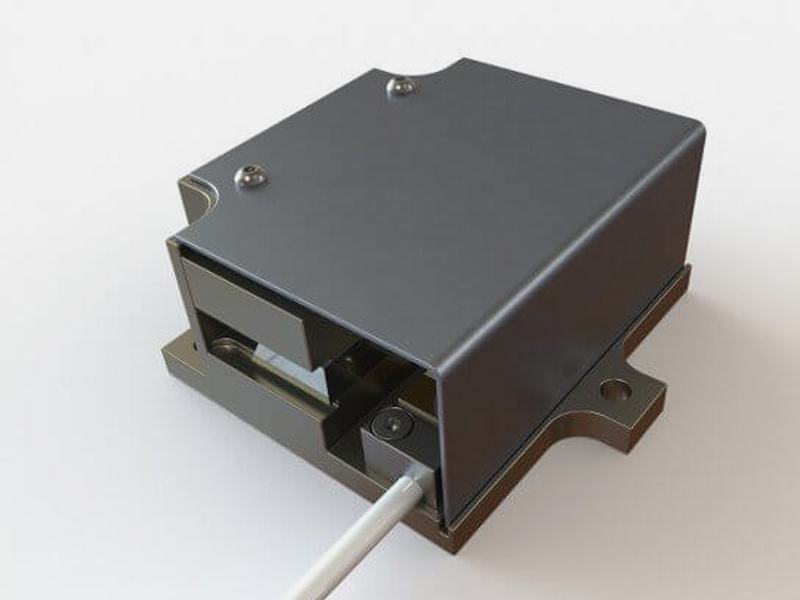

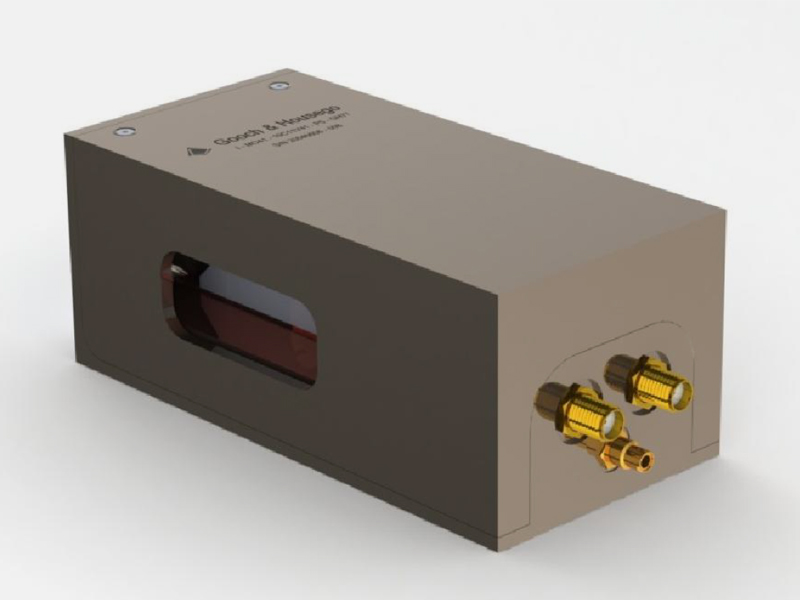

G&H 自由声光调制器AOM型号大全
| 型号 | 订货号 | 光谱范围 | 波长 (nm) | 中心波长 分离角(mrad) | 中心频率 (MHz) | 射频带宽 (MHz) | 通光孔径 (高x长,mm) | 上升时间 (ns/mm) | 声速 (mm/µs) | 声光介质 | 建议射频驱动器 |
| AOMO 3200-1220 | 97-02513-01 | 紫外 | 235 ~ 270 | 8.8 | 200 | 100 | 0.25 x 2.5 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3200-1999 | 97-03401-01 | 紫外-紫光 | 245 ~ 280 | 9.1 | 200 | 15 | 1.5 x 1.5 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3200-1210 | 97-02377-01 | 紫外-紫光 | 310 ~ 410 | 12.5 | 200 | 100 | 0.25 x 0.5 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3175-1999 | 97-03386-02 | 紫外-紫光 | 310 ~ 410 | 11 | 175 | 50 | 1.5 x 1.5 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3110-1999 | 97-03298-01 | 紫外-紫光 | 310 ~ 410 | 6.9 | 110 | 20 | 6.6 x 6.6 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3110 | 97-03381-01 | 紫外-紫光 | 310 ~ 410 | 6.9 | 110 | 20 | 6 x 6 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3100-290 | 97-03378-01 | 紫外-紫光 | 310 ~ 410 | 6.3 | 100 | 25 | 1.5 x 1.5 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3200-125 | 97-03036-03 | 紫外-紫光 | 340 ~ 410 | 17.9 | 200 | 50 | 1.5 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3307-121 | 97-02818-01 | 紫光-蓝光 | 380 ~ 460 | 22.5 | 307.5 | 150 | 0.2 x 2.5 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3200-129 | 97-02197-01 | 紫光-蓝光 | 380 ~ 460 | 20 | 200 | 50 | 0.45 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3150 | 97-03465-01 | 可见光-近红外 | 400 ~ 700 | 19.6 | 150 | 15 | 1.2 x 1.2 | 159 | 4.2 | TeO2 | 3910系列 |
| I-M110-2C10B6-3-GH26 | 可见光 | 400 ~ 540 | 10.2 | 110 | - | 2 x 2 | 113 | 4.2 | 石英晶体 | A35xxx-S-1/50-p4k7u | |
| AOMO 3350-125 | 97-03152-01 | 可见光-近红外 | 450 ~ 850 | 54.2 | 350 | 50 | 1.5 x 2.5 | 159 | 4.2 | TeO₂ | 3910系列 |
| AOMO 3350-199 | 97-03046-01 | 可见光-近红外 | 450 ~ 850 | 54.2 | 350 | 150 | 0.15 x 2 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3350-197 | 97-03032-01 | 可见光-近红外 | 450 ~ 850 | 54.2 | 350 | 150 | 0.15 x 2 | 159 | 4.2 | TeO₂ | 3910系列 |
| AOMO 3315-125 | 97-03152-02 | 可见光-近红外 | 450 ~ 850 | 48.8 | 315 | 50 | 1.5 x 2.5 | 159 | 4.2 | TeO₂ | 3910系列 |
| AOMO 3270-125 | 97-03348-01 | 可见光-近红外 | 450 ~ 850 | 41.8 | 270 | 50 | 1.5 x 2.5 | 159 | 4.2 | TeO₂ | 3910系列 |
| AOMO 3200-1214 | 97-03036-02 | 可见光-近红外 | 450 ~ 850 | 31 | 200 | 50 | 1.5 x 2.5 | 159 | 4.2 | TeO₂ | 3910系列 |
| AOMO 3200-121 | 99-48146-11 | 可见光-近红外 | 450 ~ 850 | 31 | 200 | 50 | 0.32 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3200-1911 | 97-03135-02 | 可见光-近红外 | 450 ~ 850 | 31 | 200 | 50 | 0.32 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3200-192 | 97-02482-01 | 可见光-近红外 | 450 ~ 850 | 31 | 200 | 50 | 0.32 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3110-120 | 99-20068-01 | 可见光-近红外 | 450 ~ 850 | 17 | 110 | 24 | 0.6 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3100-125 | 97-03035-01 | 可见光-近红外 | 450 ~ 850 | 15.5 | 100 | 25 | 1.5 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-125 | 97-01598-01 | 可见光-近红外 | 450 ~ 850 | 12.4 | 80 | 20 | 2.0 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-120 | 99-48201-11 | 可见光-近红外 | 450 ~ 850 | 12.4 | 80 | 20 | 1 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3350-120 | 97-02089-01 | 红-绿光 | 490 ~ 620 | 46.3 | 350 | 150 | 0.1 x 2 | 159 | 4.2 | TeO₂ | 3910系列 |
| AOMO 3250-220 | 97-02965-01 | 红-绿光 | 490 ~ 620 | 24.2 | 250 | 80 | 0.25 x 0.2 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3110-1997 | 97-03290-01 | 红-绿光 | 490 ~ 620 | 10.6 | 110 | 15 | 4 x 4 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3110-1998 | 97-03290-02 | 红-绿光 | 490 ~ 620 | 10.6 | 110 | 15 | 3 x 3 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3080-294 | 97-03118-04 | 红-绿光 | 490 ~ 620 | 7.7 | 80 | 20 | 2.5 x 2.5 | 116 | 5.74 | 石英晶体 | 3910系列 |
| AOMO 3095-1990 | 97-03442-01 | 红光-近红外 | 680 ~ 1300 | 22.4 | 95 | 60 | 1.3 x 1.3 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3030 | 97-03358-03 | 红光-近红外 | 680 ~ 1300 | 45 | 30 | 25 | 1.75 x 1.75 | 1012 | 0.66 | TeO2 | 3910系列 |
| AOMO 3200-124 | 97-01544-01 | 红光-近红外 | 730 ~ 930 | 39.5 | 200 | 50 | 0.32 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-122 | 97-01280-01 | 红光-近红外 | 730 ~ 930 | 15.8 | 80 | 20 | 1 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-1990 | 97-03466-01 | 近红外 | 750 ~ 1064 | 17.3 | 80 | 20 | 1 x 2 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3200-1113 | 97-02029-55 | 近红外 | 875 ~ 1250 | 50.6 | 200 | 90 | 0.1 x 1 | 10 | 4.2 | TeO2 | 3910系列 |
| AOMO 3120-193 | 97-03248-04 | 近红外 | 875 ~ 1250 | 30.4 | 120 | 15 | 0.6 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3110-191 | 97-02248-51 | 近红外 | 875 ~ 1250 | 27.8 | 110 | 10 | 1.75 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3110-197 | 97-01672-11 | 近红外 | 875 ~ 1250 | 27.8 | 110 | 15 | 1.25 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-1990 1.064 μm | 97-03052-01 | 近红外 | 875 ~ 1250 | 20.2 | 80 | 20 | 4 × 4 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-199 | 97-03012-01 | 近红外 | 875 ~ 1250 | 20.2 | 80 | 20 | 2.5 x 2 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-197 | 97-02848-01 | 近红外 | 875 ~ 1250 | 20.2 | 80 | 30 | 1 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3260-192 | 97-03188-01 | 近红外 | 970 ~ 1200 | 67.2 | 260 | 160 | 0.1 x 1 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080 QTZ | 97-03427-01 | 近红外 | 970 ~ 1200 | 15.1 | 80 | - | 3 x 3 | 116 | 5.74 | 石英晶体 | QCXXX-YYDC-ZZZ-AAV |
| AOMO 3041-290 | 97-03407-01 | 近红外 | 970 ~ 1200 | 7.7 | 40.68 | - | 2.5 x 2.5 | 116 | 5.74 | 石英晶体 | QCXXX-YYDC-ZZZ-AAV |
| I-M041-2.5C10V9-4-AM6 | 210505-0012/01 | 近红外 | 970 ~ 1200 | 7.7 | 40.68 | - | 2.5 x 2.5 | 116 | 5.74 | 石英晶体 | QCXXX-YYDC-ZZZ-AAV |
| I-M080-2C10G-4-AM3 | 近红外 | 1030 ~ 1064 | 14.9 | 80 | - | 2 x 2 | 113 | - | 石英晶体 | QCXXX-YYDC-ZZZ-AAV | |
| I-M041-2.5C10G-4-GH50 | 近红外 | 1030 ~ 1064 | 7.6 | 40.68 | - | 2.5 x 2.5 | 113 | - | 石英晶体 | QCXXX-YYDC-ZZZ-AAV | |
| AOMO 3165-1 | 97-01287-02 | 近红外-中红外 | 1200 ~1600 | 55 | 165 | 50 | 0.6 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3200-1913 | 97-03251-01 | 近红外-中红外 | 1320 ~ 1820 | 74.8 | 200 | 90 | 0.1 x 1 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-197 1550nm | 97-02848-02 | 近红外-中红外 | 1320 ~ 1820 | 29.9 | 80 | 30 | 1 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-1912 | 97-03199-01 | 近红外-中红外 | 1320 ~ 1820 | 29.9 | 80 | 15 | 0.23 x 1 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-1916 | 97-03448-01 | 中红外 | 1650 ~ 2300 | 37.6 | 80 | 20 | 2 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 3080-1980 | 97-03250-01 | 中红外 | 1650 ~ 2300 | 37.6 | 80 | 15 | 0.5 x 2.5 | 159 | 4.2 | TeO2 | 3910系列 |
| AOMO 80Mz GE 2.8um | 97-03497-01 | 中红外 | 2800 | 40.7 | 80 | 4 | 3 x 6 | 120 | 5.5 | 锗 | 3910系列 |
| I-M0XX-XC11B76-P5-GH105 | 中波红外 | 5500 | 41 | 40.68,60 | - | 9.6 x 9.6 | 120 | - | 锗 | HP041-125ADG-A10 | |
| AOMO 3041 GE 5.5µm 11.6mm | 97-03486-01 | 长波红外 | 5500 | 40.7 | 40.68 | - | 11.6 x 11.6 | 120 | 5.5 | 锗 | HP041-125ADG-A10 |
| AOMO 3041 GE 9.4µm 7mm | 97-03464-01 | 长波红外 | 9400 | 69.5 | 40.68 | - | 7 x 7 | 120 | 5.5 | 锗 | HP041-125ADG-A10 |
| AOMO 3041 GE 9.4µm 11.6mm | 97-03454-01 | 长波红外 | 9400 | 69.5 | 40.68 | - | 11.6 x 11.6 | 120 | 5.5 | 锗 | HP041-125ADG-A10 |
| I-M050-10C11V41-P3-GH75 | 长波红外 | 9400 | - | 60 | - | 9.6 x 9.6 | 120 | - | 锗 | HP040-060-150ADG-A10-2X | |

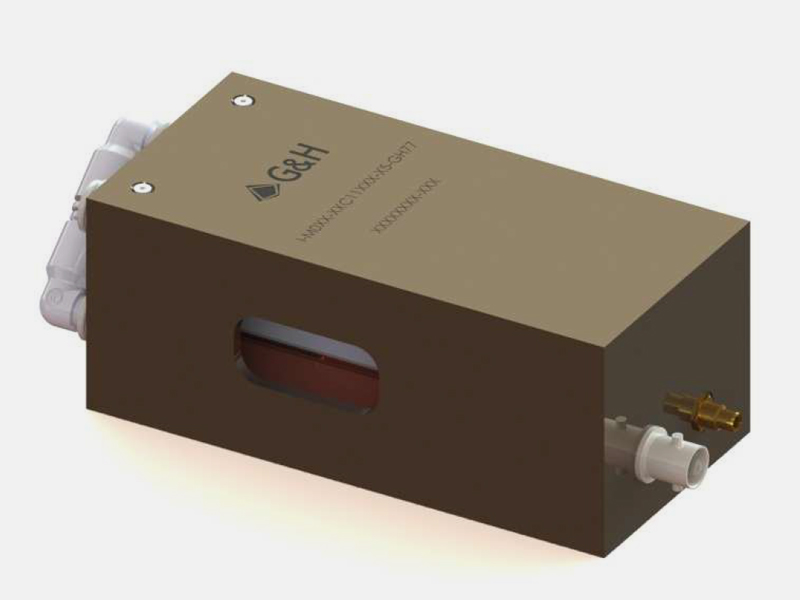

| I-M041-XXC11XXX-P5-GH77 | 长波红外 | 9400 ~ 10600 | 69.5 | 40.68 | - | 11.6 x 11.6 | 120 | - | 锗 | HP041-125ADG-A10 | |
| AOMO 3041 GE 10.6µm 7mm | 97-03494-01 | 长波红外 | 10600 | 78.4 | 40.68 | - | 7 x 7 | 120 | 5.5 | 锗 | HP041-125ADG-A10 |
| AOMO 3041 GE 10.6μm 11.6mm | 97-03450-01 | 长波红外 | 10600 | 78.4 | 40.68 | - | 11.6 x 11.6 | 120 | 5.5 | 锗 | HP041-125ADG-A10 |
订货需明确的五项配置
- 工作波长:决定晶体平台与增透镀膜曲线,必须给出中心波长与带宽范围。
- 通光孔径:按光斑 1.2–1.5 倍选取,同时决定可承受功率与上升时间。

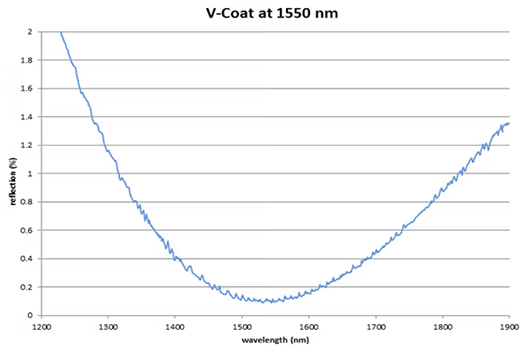

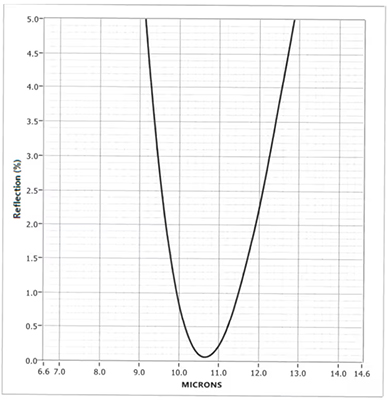

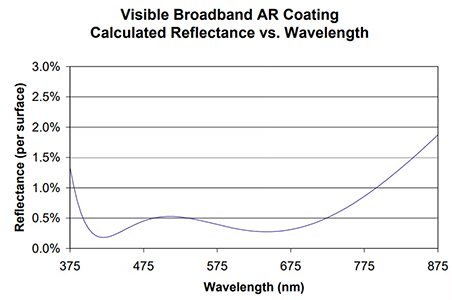

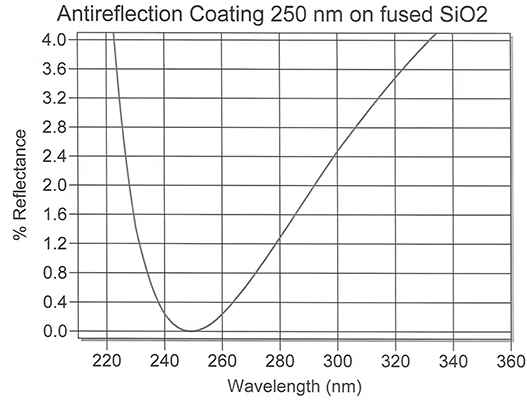

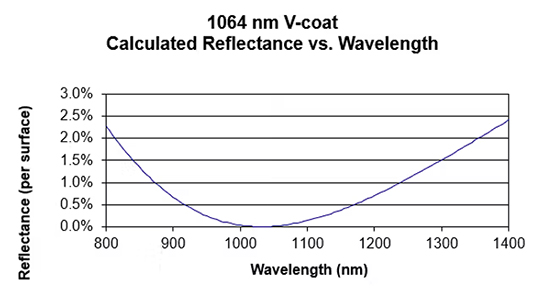

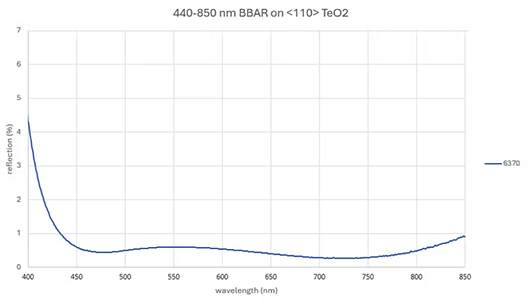

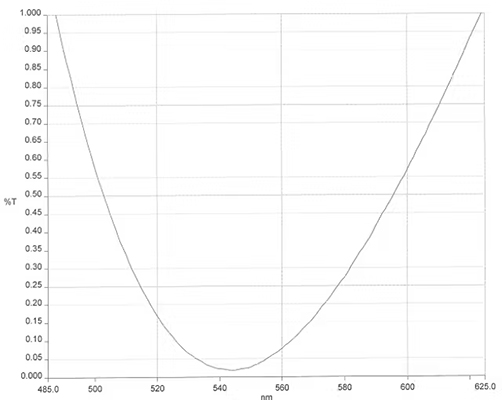

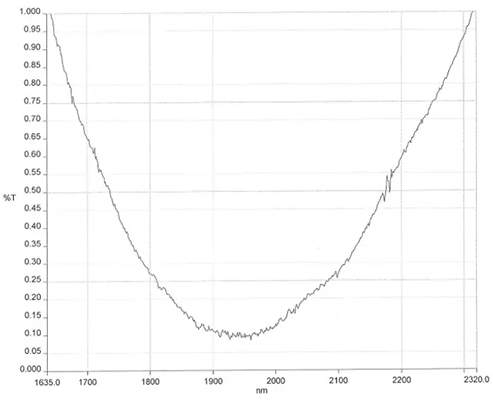

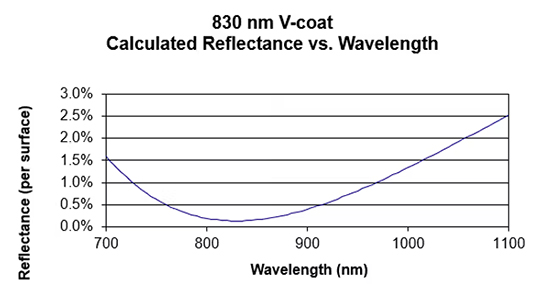

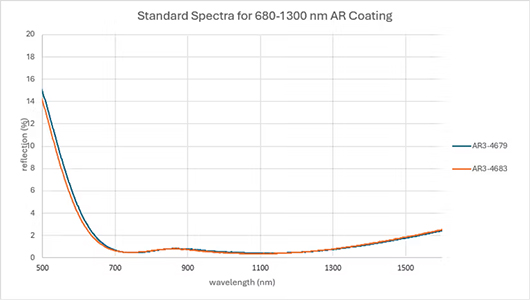

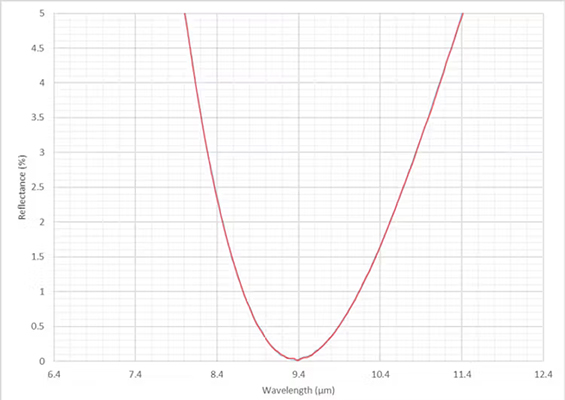

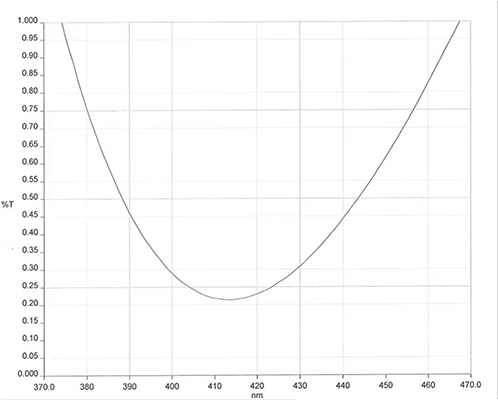

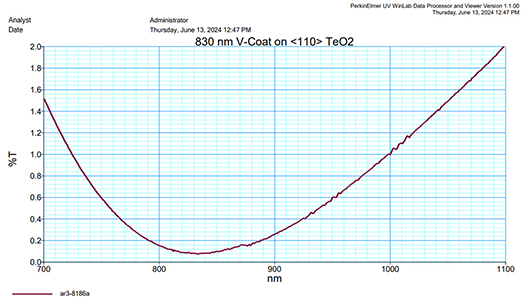

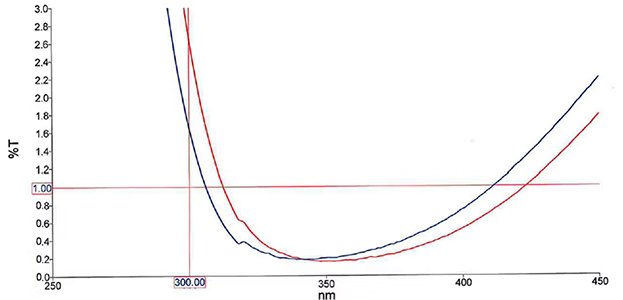

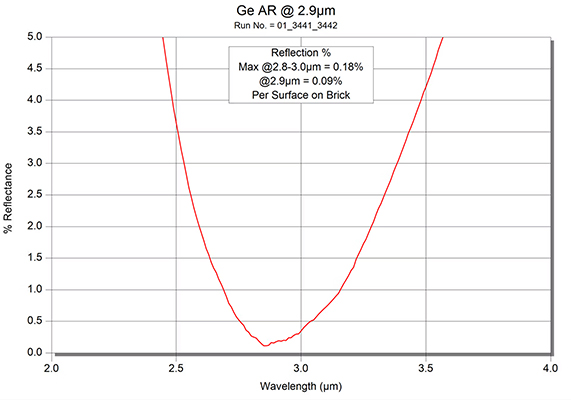

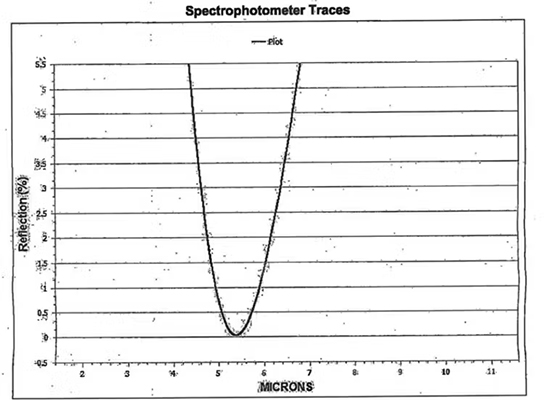

- 增透镀膜:按波长定制,直接影响插入损耗与表面反射。
- 射频接口与冷却:50 Ω SMA 为标准;高功率工况确认传导冷却或水冷版本。
- 调制方式:TTL 通断,或模拟线性调制(需核对线性区间与带宽)。
- 机械接口:OEM 装机需确认安装孔位、光轴高度与外形尺寸。
选型指南
第一步,三个问题快速选型
| 问题 | 你的答案决定什么 | 判定规则 |
| Q1 激光波长是多少? | 晶体平台 | <410 nm 选石英;380–2300 nm 选 TeO₂;2.8–10.6 µm 选锗 |
| Q2 平均功率 / 峰值功率 / 占空比? | 通光孔径 + 冷却方式 | 孔径按光斑 1.2–1.5 倍;高平均功率或高射频占空比选水冷 |
| Q3 最小脉宽与重频? | 上升时间 → 反过来限制孔径 | 要求 tr ≤ 1/3 × 最小脉宽,余量不足会造成脉冲畸变 |
第二步,五步锁定型号
- 锁定晶体平台按波长选定石英 / TeO₂ / 锗。CO₂ 长波红外场景优先锗晶体;紫外优先石英。
- 确定孔径与冷却器件通光孔径 ≥ 入射光斑 1.2–1.5 倍,防止光束被边框裁切;同时评估该孔径下的上升时间是否仍满足 Q3。高平均功率、高射频功耗工况选水冷版本。
- 确认调制方式与消光比只需通断选 TTL 数字调制;需要功率曲线 / 闭环选模拟线性调制(并核对线性工作区间与带宽)。脉冲拾取、弱光探测场景重点确认消光比,光路必须加零级光光阱。
- 匹配射频驱动器驱动器中心频率、输出功率必须与器件标称一致,保持 50 Ω 匹配;TTL 场景确认电平标准,模拟场景确认线性区间;多通道系统评估功分与相位同步组件。优先选用 G&H 原厂 3910 / A35 / HP 系列,出厂已完成匹配。
- Datasheet 复核 + 样机验证以订货号对应的官方 Datasheet 实测曲线为最终依据;关键项目建议先做样机测试,验证实际光路中的衍射效率、上升时间与消光比。
按应用速查(工程经验值,最终以 Datasheet 为准)
| 应用场景 | 典型波长 | 推荐晶体 | 建议孔径 | 上升时间目标 | 驱动器方向 |
| CO₂ 激光 PCB 过孔钻孔 | 9.4 / 10.6 µm | 锗 Ge | 7 – 11.6 mm | <1 µs | HP 系列 + 水冷 |
| 光纤激光脉冲选取 | 1030 / 1064 nm | TeO₂ | 0.5 – 2 mm | <50 ns | 3910 + TTL |
| 冷原子 / 量子光学 | 780 / 852 / 1064 nm | TeO₂ | 1 – 2.5 mm | <100 ns | 3910 模拟调制 |
| 共聚焦 / 双光子显微 | 405 – 780 nm | TeO₂ / 石英 | 1 – 2 mm | <100 ns | 3910 系列 |
| 紫外微加工 / 光刻选通 | 355 nm | 石英 | 1.5 – 6.6 mm | 100 – 300 ns | 3910 高功率型 |
| Φ-OTDR / BOTDR 传感 | 1550 nm | TeO₂ | 0.5 – 1 mm | <30 ns | 3910 + 高消光配置 |
| 外差干涉 / 频移光路 | 532 / 633 / 1064 nm | 石英 / TeO₂ | 1 – 2 mm | 不敏感 | 按 AOFS 用法固定频率 |
五个最常见的选型误区
| 误区 | 后果 | 正确做法 |
| 把 AOM 和 AOD 混淆,用偏转器做强度调制 | 带宽浪费、成本翻倍、调制深度不足 | 调强度选 AOM,调角度选 AOD |
| 一味追求大通光孔径 | 上升时间变慢,达不到脉宽指标 | 先按脉宽定上升时间上限,再在允许范围内放大孔径 |
| 光路不加零级光光阱 | 关断时杂散零级光抬高背景噪声,消光比白给 | 机械光阱 + 遮光筒,实测关断泄漏 |
| 驱动器与器件频率不匹配 | 实测衍射效率远低于手册值,甚至损伤器件 | 驱动器中心频率、功率、阻抗三项同时核对 |
| CO₂ 激光用锗晶体却忽略温漂 | 长时间高功率运行出现效率漂移、光束偏移 | 水冷 + 温控 + 光路预留补偿余量 |
应用场景
半导体与电子制造
- 痛点:CO₂ 激光 PCB 过孔钻孔要求极高的一致性与节拍,机械快门跟不上重频且存在磨损。
- 方案:锗晶体 AOM 对 9.4 / 10.6 µm 激光做高速脉冲调制,无机械运动、支持高重频、寿命不受开关次数限制。
- 收益:钻孔效率与一致性提升,设备节拍不再被快门限制。
脉冲激光系统
- 痛点:飞秒 / 皮秒 / 纳秒放大器输出的脉冲串中只有部分脉冲可用,需要“挑出”目标脉冲并挡住其余。
- 方案:高消光比 AOM 做脉冲选取(pulse picking),一级光路关断泄漏极低。
- 收益:脉冲纯净度高、关断漏光小,避免多余脉冲损伤下游工件或样品。
光纤传感
- 痛点:Φ-OTDR / BOTDR 的空间分辨率与信噪比取决于光脉冲质量,脉冲拖尾与泄漏直接恶化曲线。
- 方案:1550 nm TeO₂ AOM 做窄脉冲调制,配合高消光比与光阱设计。
- 收益:输出脉冲干净稳定,长距离测量的信噪比与定位精度更可靠。
量子光学与科研
- 痛点:激光冷却俘获、里德堡原子激发、外差干涉等实验,既要精确时序开关,又要可控光频移。
- 方案:AOM 同时提供 TTL 时序开关与固定频移(等于射频中心频率),一台器件覆盖两种需求。
- 收益:光路简化、时序抖动小,实验重复性更好。
生物医学成像
- 痛点:共聚焦、双光子显微在活细胞成像中,持续照明会带来光漂白与光毒性。
- 方案:高速 AOM 做光选通,只在采集窗口内开光。
- 收益:降低样本光漂白,提升长时间活细胞成像的可行性。
红外激光加工
- 痛点:中长波红外激光缺少成熟的高速调制手段。
- 方案:锗晶体 AOM 覆盖 2.8–10.6 µm,实现强度调制与脉冲控制。
- 收益:把可见 / 近红外领域成熟的调制能力平移到红外波段。
OEM 整机设备
- 痛点:机械快门与斩波器有磨损、有振动、有寿命上限,是整机可靠性的短板。
- 方案:固态 AOM 替代运动部件,支持 OEM 定制孔径、镀膜与机械接口。
- 收益:提升设备节拍与整机寿命,减少售后维护。
行业角色对照
| 行业 | 核心诉求 | AOM 承担的角色 |
| 半导体 / PCB | 节拍、一致性 | CO₂ 激光高速脉冲调制、晶圆微加工选通 |
| 激光加工装备 | 无磨损、可高重频 | 替代机械快门与斩波器 |
| 光纤激光器 | 脉冲纯净度 | 脉冲选取、漏光抑制 |
| 光纤传感 | 信噪比、空间分辨率 | 光脉冲调制 |
| 量子 / 科研 | 时序精度、频移 | 光开关 + 固定光频移 |
| 生物医学 | 低光漂白 | 高速光选通 |
供货与服务
选 AOM 不只是选一颗器件,而是选“器件指标能不能在你自己光路里落地”。这需要原厂工艺与本地工程支持两件事同时成立。
器件侧:G&H 的工艺底子
- 晶体与换能器全流程自研:晶体生长、换能器加工、器件封装在同一体系内管控,批量供货指标一致性好、性能漂移小;
- 三大晶体覆盖全光谱:石英(紫外)、TeO₂(可见–近红外)、锗(中长波红外),一个品牌解决多波段产品线;
- 工业级封装与按波长优化的增透镀膜:降低插入损耗、抑制杂散光,适合 OEM 设备批量装机;
- 原厂射频驱动成套:3910 / A35 / HP 系列出厂完成阻抗匹配,减少调试驻波与匹配电路的工作量;
- 可扩展到多通道:AOMC 多通道方案实现多路光束独立调制,提升高通量微加工与量子寻址的吞吐。
服务侧:新特光电能替你做什么
武汉新特光电技术有限公司(Sintec Optronics)成立于 2006 年,总部位于武汉·中国光谷,是国家高新技术企业、国家级专精特新“小巨人”企业,也是 G&H 在中国的官方授权合作伙伴。公司深耕激光光电子产业链上游,产品销往全球 70 多个国家和地区,拥有七十余项授权专利。
- 选型计算,不止报价:按你的波长、功率、脉宽反算上升时间上限与孔径下限,输出带订货号的选型建议,而不是“发个型号给你自己看”。
- 光路方案建议:布拉格角设置、光阑与零级光光阱位置、偏振控制、射频走线与屏蔽,一并给出可落地的光路意见。
- 样机测试与装调指导:关键项目可先做样机验证,确认衍射效率、上升时间与消光比符合预期后再批量导入,降低试错成本。
- 中文对接 + 本地备件:无时差、无语言障碍的技术沟通;常用型号与驱动器本地备货,故障排查与备件响应更快。
常见问题FAQ
Q:AOM 声光调制器和 AOD 声光偏转器的核心区别是什么?
AOM 通过改变射频功率调节衍射光强,实现强度调制、光开关、脉冲选取与固定光频移,不做光束扫描;AOD 通过改变射频频率改变衍射角,用于光束扫描与多点寻址。两者物理基础相同但控制量不同,不能互相替代。
Q:AOM 和 EOM 电光调制器该怎么选?
AOM 依靠布拉格空间衍射,一级光与零级光在空间上分离,消光比优异,适合高对比度脉冲选取、CO₂ 激光 PCB 钻孔;EOM 基于普克尔电光效应,可做到更大通光孔径与更高调制带宽。大口径、超快、高带宽场景可评估 EOM;追求高消光比与脉冲纯净度的场景优先 AOM。
Q:AOM 上升时间由什么决定,最快能到多少?
工程近似式 tr ≈ D / v,由入射光束直径 D 与晶体内声速 v 决定。石英声速最高(5.74 mm/µs),配小孔径可把上升时间压到 10 ns 量级;G&H AOMO 系列整体范围从 10 ns 量级延伸到数百纳秒至微秒级。想更快:压缩光束直径,或选高声速石英。
Q:消光比 50 dB 是什么概念,关断后真的没有光吗?
50 dB 意味着关断时一级光路功率降到开态的三万分之一量级(10-5)。它来自一级光与零级光的空间分离,但仍受晶体品质、射频关断深度与光路杂散光影响,不是绝对零泄漏。实际系统必须在零级光方向配置光阱。
Q:需要配什么型号的射频驱动器?
驱动器必须严格匹配器件中心频率与射频输出功率,并保证 50 Ω 阻抗连续。TTL 开关场景选带 TTL 接口版本;模拟强度调制选线性驱动版本;多通道系统另配功分与相位同步组件。优先选 G&H 原厂 3910 / A35 / HP 系列,出厂已完成匹配,可省去自行调试驻波与匹配电路的工作。
Q:锗晶体 AOM 能用于 CO₂ 9.4 µm / 10.6 µm 的 PCB 钻孔吗?
可以。G&H 锗晶体 AOM(含 AOMO 3041 GE 系列、I-M 系列锗型号)专为 CO₂ 长波红外激光开发,适配 PCB 过孔钻孔的高速脉冲调制。注意锗的折射率存在温度漂移,高功率连续运行建议配置水冷,并在系统设计中预留温漂补偿。
Q:支持定制吗?交付周期大概多久?
支持 OEM 定制,可定制通光孔径、特殊增透镀膜、射频指标、机械接口与冷却方式,也有 AOMC 多通道阵列方案。标准型号通常有现货或短周期期货,定制型号需按配置做项目评估;具体交期请提供波长、功率、孔径与数量后由工程师确认。
联系与询价
AOM 选型不是“报个型号问个价”,参数给全,我们一次就能给出可用的建议,避免来回三四轮。
| 询价请提供 | 为什么必须要 | 示例 |
| 1. 激光波长与类型 | 直接锁定晶体平台 | 1064 nm 光纤激光 / 10.6 µm CO₂ 激光 |
| 2. 平均功率、峰值功率、重频、脉宽 | 决定孔径与冷却方式,判断是否需要水冷 | 平均 30 W,脉宽 20 ns,重频 100 kHz |
| 3. 入射光斑直径与偏振状态 | 核算孔径倍率与实际上升时间 | 光斑 1.2 mm(1/e²),线偏振 |
| 4. 调制方式与所需上升时间 | 决定驱动器类型与器件带宽 | TTL 通断,要求 tr < 50 ns |
| 5. 数量、目标交期、是否 OEM 定制 | 确定现货 / 期货与定制评估路径 | 首批 2 台,需定制孔径与机械接口 |
