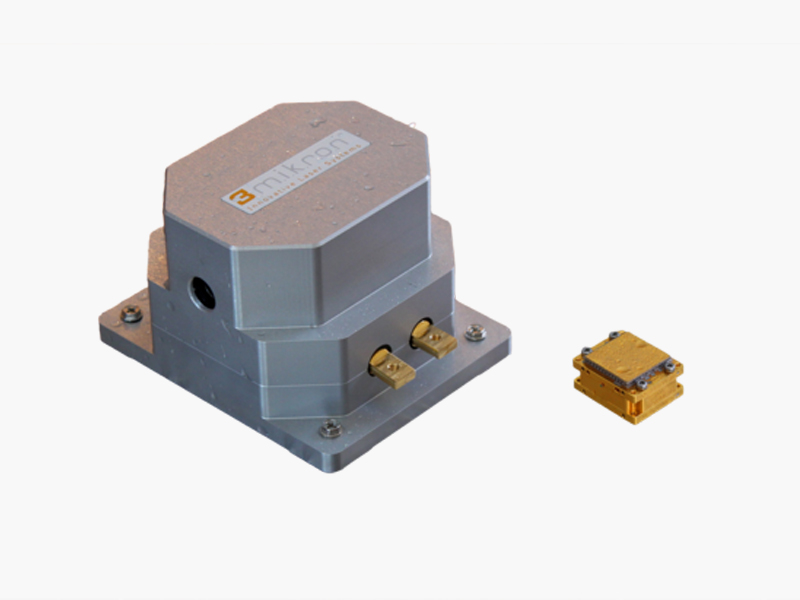

紧凑型高功率Tm:YAG二极管泵浦激光模块,波长为2020nm,高达100W的平均输出功率和500Hz的重复频率实现了同时控制和精确治疗。紧凑型高功率Er:YAG二极管泵浦激光模块,波长2940nm,标准激光泵浦源可提供高达130W的功率并有着高重复频率和脉冲持续时间,在生物组织应用程序因其良好的光束质量和高水平的水吸收得到了好的效果。与灯泵浦激光器相比,能量损耗更少、冷却系统更小、结构更坚固紧凑,适用于24/7全天候工作。我们所有3um DPSSL模块还提供便于使用的的全套系统。
我们一站式供应各种类型的二极管模块,中红外激光器,Er:YAG泵浦模块,Tm:YAG泵浦模块,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

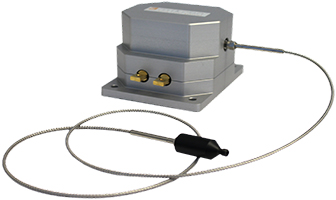

紧凑型高功率Tm:YAG二极管泵浦激光模块,波长为2020nm,高达100W的平均输出功率和500Hz的重复频率实现了同时控制和精确治疗。
紧凑型单片激光系统
高效二极管泵浦
可提供光纤耦合版本
无高压需求
减小能量损耗
免维护
过程存在可变性
型号 | STP-DPM-25(Tm:YAG) | STP-DPM-50(Tm:YAG) | STP-DPM-100(Tm:YAG) |
波长 | 2020nm | 2020nm | 2020nm |
平均输出功率(最大) | 25/20W | 50/40W | 100/80W |
脉冲能量(最大) | 250/200mJ | (0.5-4)/(0.4-3.2)J | (1-8)/(0.8-6.4)J |
脉冲重复频率(最大) | 500Hz | 500Hz | 500Hz |
脉宽 | 100-500μs | 100-500(20000*)μs | 100-500(20000*)μs |
平均电流(最大) | 8A | 7A | 7A |
操作模式 | 脉冲 | 脉冲 | 脉冲 |
光学效率 | >15% | >20% | >20% |
光束形状(聚焦) | 近平顶光 | 近平顶光 | 近平顶光 |
光束质量 | M2<20 | M2<30 | M2<40 |
光束直径 | 1.6mm | 1.6mm | 1.6mm |
分散角(半角) | <20mrad | <30mrad | <40mrad |
光纤直径Low-OH | ~100μm(NA<0.2) | ~150μm(NA<0.2) | ~200μm(NA<0.2) |
冷却液 | 含有除藻剂的蒸馏水和缓蚀剂 | 含有除藻剂的蒸馏水和缓蚀剂 | 含有除藻剂的蒸馏水和缓蚀剂 |
冷却液温度 | 25°C | 25°C | 25°C |
冷却液流量 | ≥4lpm | ≥5lpm | ≥6lpm |
冷却液压力 | (2-5)bar | (3-5)bar | (3-5)bar |
所需冷却功率 | ~350W@25°C环境温度 | ~500W@25°C环境温度 | ~750W@25°C环境温度 |
二极管正向电压 | <40V | ~75V | ~130V |
二极管正向电流 | 150A | 150A | 150A脉冲 |
平均功耗(最大值) | <500W | <750W | <1000W |
尺寸 | 120x96x75mm | 120x96x75mm | 120x120x75mm |
重量 | 1.5kg | 1.6kg | 1.7kg |
发射高度 | 47.5mm | 47.5mm | 47.5mm |
STP-LDD系列是经济型QCW激光二极管驱动器,旨在提供高电流脉冲来驱动各种应用中的我们的激光泵浦模块。它提供高达150A的输出电流和从50到500us的可变脉冲宽度。提供的散热器和强制气流可提供高达1000W的平均输出功率。集成了多项安全功能以保护激光二极管和驱动器。
型号 | STP-DPM-25(Tm:YAG) | STP-DPM-50/100(Tm:YAG) |
激光二极管驱动器 | LDD-36200 | LDD-120200 |
输出电流 | 高达150A | 高达150A |
上升时间(10-90%) | <20μs | <20μs |
机械尺寸(WxDxH) | 200x150x85mm | 300x200x120mm |
效率 | >80% | >80% |

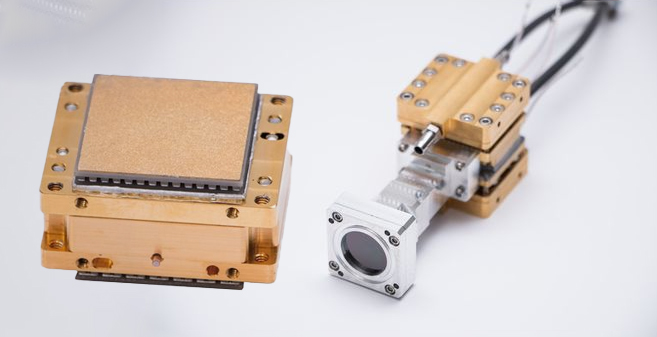

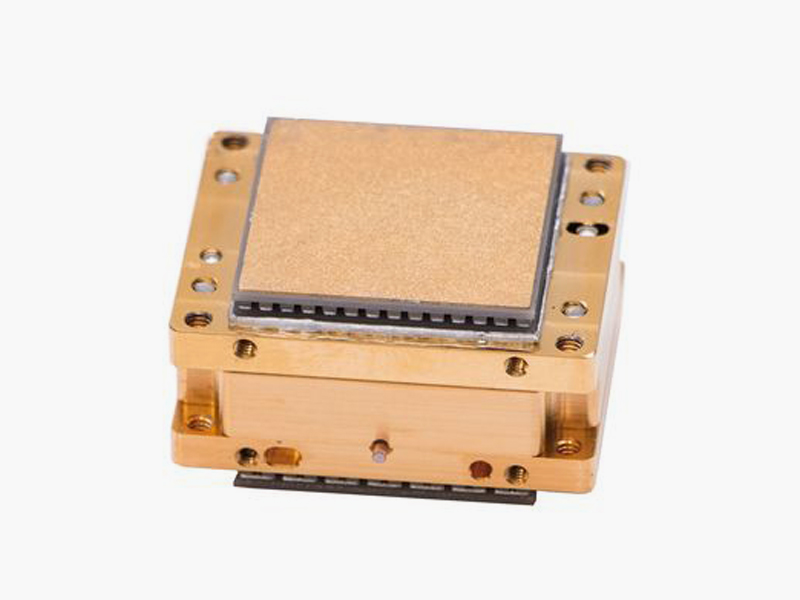

紧凑型高功率Er:YAG二极管泵浦激光模块,波长2940nm,标准激光泵浦源可提供高达130W的功率并有着高重复频率和脉冲持续时间,在生物组织应用程序因其良好的光束质量和高水平的水吸收得到了好的效果。与灯泵浦激光器相比,能量损耗更少、冷却系统更小、结构更坚固紧凑,适用于24/7全天候工作。我们所有3um DPSSL模块还提供便于使用的的全套系统。
紧凑型单片激光系统
高效二极管泵浦
可提供光纤耦合版本
无高压需求
减小能量损耗
高达1kHz的高重复率
高光束质量与高聚焦性相结合
紧凑免维护
过程存在可变性
主要型号 | STP-DPM-2(Er:YAG) | STP-DPM-25(Er:YAG) | STP-DPM-50(Er:YAG) |
波长 | 2940nm | 2940nm | 2940nm |
平均输出功率(最大) | 2/1.2W | 25/16W | 50/33W |
脉冲能量(最大) | 20/13mJ | 300/200mJ | 600/400mJ |
脉冲重复频率 | 高达1kHz | 高达1kHz | 高达1kHz |
脉宽 | 40to1000μs | 40to1000μs | 40to1000μs |
平均电流(最大) | 30A | 25A | 25A |
操作模式 | 脉冲 | 脉冲 | 脉冲 |
光学效率 | >10% | >10% | >10% |
光束形状(聚焦) | 近平顶光 | 近平顶光 | 近平顶光 |
光束质量 | M2<5 | M2<25 | M2<50 |
光束直径 | 0.6mm | 1.6mm | 1.6mm |
分散角(半角) | <25mrad | <25mrad | <50mrad |
光纤直径(1) | ~230μm(NA<0.2) | ~230μm(NA<0.2) | ~420μm(NA<0.2) |
冷却液 | 含有除藻剂的蒸馏水和缓蚀剂 | 含有除藻剂的蒸馏水和缓蚀剂 | 含有除藻剂的蒸馏水和缓蚀剂 |
冷却液温度 | 20to35°C | 20to25°C | 20to25°C |
冷却液流量 | ≥1lpm | ≥5lpm | ≥6lpm |
冷却液压力 | 1-3bar | 2-5bar | 3-5bar |
所需冷却功率 | ~150W@25°C环境温度 | ~540W@25°C环境温度 | ~780W@25°C环境温度 |
二极管正向电压 | 2V | ~20V | ~30V |
二极管正向电流 | 350A脉冲 | 300A脉冲 | 300A脉冲 |
平均功耗(最大值) | <120W含2TECs | <450W | <900W |
尺寸 | 30x32x25mm | 120x96x75mm | 120x120x75mm |
重量 | 60g | 1.5kg | 1.7kg |
发射高度 | - | 47.5mm | 47.5mm |
STP-LDD系列是经济型QCW激光二极管驱动器模块,旨在提供高电流脉冲来驱动各种应用中的我们的激光模块。它提供高达300A的输出电流和从50到1000(3)us的可变脉冲宽度。提供的散热器和强制气流可提供高达1000W的平均输出功率。集成了多项安全功能以保护激光二极管和驱动器。
型号 | STP-DPM-2(Er:YAG) | STP-DPM-25(Er:YAG) | STP-DPM-50(Er:YAG) |
激光二极管驱动器 | STP-LDD-20300 | STP-LDD-30300 | |
输出电流 | 高达300A | 高达300A | |
上升时间(10-90%) | <20μs | <20μs | |
机械尺寸(WxDxH) | 200x150x85mm | 200x150x85mm | |
附加特性 | 安全电路及通信接口 | 安全电路和通信接口 |

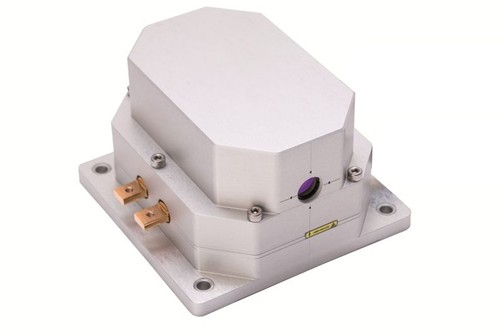

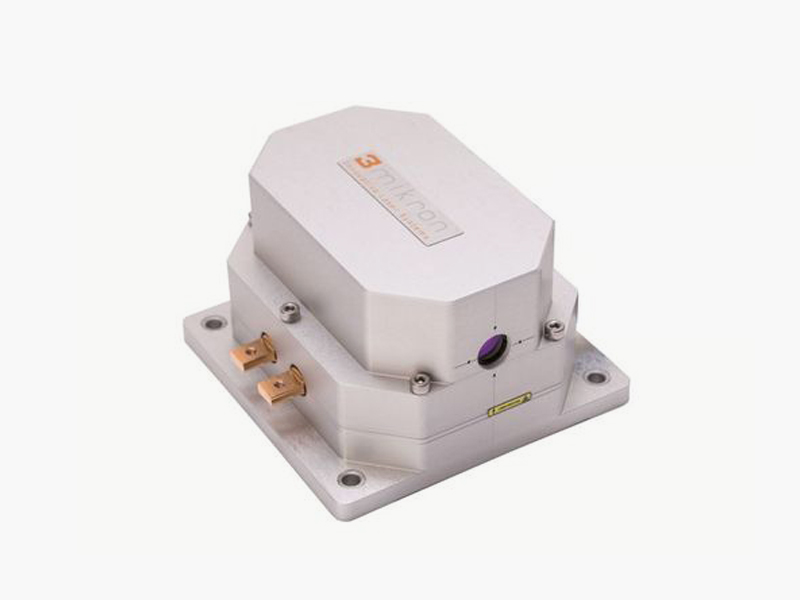

高强度2.81μm激光器
高达25mJ的纳秒脉冲能量
线性偏振光束
高效率的二极管泵浦
无高压需求
免维护
波长范围 | 2810nm |
平均输出功率(最大) | 5W |
脉冲能量(最大) | 25mJ(@100Hz) |
脉冲重复频率 | 500Hz |
脉宽(FWHM) | <100ns |
偏振 | 线性 |
平均电流(最大) | 10A |
操作模式 | 脉冲 |
光束质量 | M2<10 |
光束直径 | 2.5mm |
光束形状(聚焦) | 近平顶光 |
冷却液 | 含有除藻剂和缓蚀剂的蒸馏水 |
冷却液温度 | 20to25°C |
冷却液流量 | ≥4lpm |
冷却液压力 | (2-5)bar |
所需冷却功率 | ≥780W@25°C环境温度 |
电气参数 | |
二极管正向电压 | ~25V |
二极管正向电流 | max200A脉冲 |
平均功耗(最大值) | <650W |
最大纹波/过冲 | <5% |
尺寸 | 300x120x75mm |
重量 | 5.0kg |
发射高度 | 47.5mm |
STP-LDD是一种经济型QCW激光二极管驱动器模块,旨在提供高电流脉冲来驱动各种应用中的我们的激光模块。它提供高达300A的输出电流和从50到1000(1)us的可变脉冲宽度。提供的散热器和强制气流可提供高达1000W的平均输出功率。集成了多项安全功能以保护激光二极管和驱动器。
300A脉冲输出电流
50to1000μs脉宽
高达≥80%效率
有保护功能
自动调整输出电压
型号 | STP-LDD-20300 | STP-LDD-30300 | STP-LDD-38200 | STPLDD-120200 |
输出电压(自适应) | 2-20V | 8-30V | 10-38V | 60-140V |
输出电流(最大) | 300A | 300A | 200A | 200A |
上升时间(10-90%) | ≤20µs | ≤20µs | ≤20µs | ≤20µs |
电源电压 | 24-28V | 48V | 24-28V | 48V |
最大平均输出电流 | 25A | 25A | 7.5A | 7.5A |
脉宽 | 50µs-1ms | 50µs-1ms | 50-500µs | 50-500µs |
最大操作频率 | 2kHz | 2kHz | 2kHz | 2kHz |
接口 | 联锁、电流监控、触发输入、触发输出、激光启用、CAN、RS232、USB,继电器输出 |
STP-TLDD是一种实用的脉冲和CW激光二极管驱动器模块,旨在提供大电流脉冲来驱动各种应用中的激光模块。它提供2x12.5A和4x750mA的输出电流和从50µs到CW的可变脉冲宽度。集成了多项安全功能以保护激光二极管和驱动器。
2x12.5A输出电流(50μs-CW)
4x750mA(CW)
输出电压(自适应) | 1-3V |
输出电流(最大) | 2x12.5A(50µs-CW)and4x750mA(CW) |
上升时间(10-90%) | ≤50µs |
脉宽 | 50µs-CW |
最大操作频率 | 50kHz |
电源电压 | 12V |
额定功率(最大) | 100W |
冷却 | 强制通风 |
接口 | 联锁、电流监视器、触发输入、触发输出、激光、启用、UART、USB、风扇 |
