声光Q开关 AOQS

我们的声光Q开关坚固、可靠和持久,支持数百万小时的服务领域

时间:2020-05-19 类别:声光器件和电光器件 关注:3436

我们提供低插入损耗,高效的风冷声光Q开关、水冷声光Q开关和双头Q开关,能够处理非常高的峰值功率,并将利用我们多年的经验来匹配腔体长度,重复频率,波长,光束直径,偏振态和输出功率激光到最佳的声光Q开关解决方案。

我们一站式供应各种类型的Q开关,声光Q开关,风冷Q开关,水冷Q开关,双头Q开关,Q头,调Q开关,AOQS,激光调Q开关,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

声光Q开关是利用声光相互作用以控制光腔损耗的Q开关技术。声光调Q是通过电声转换形成超声波使调制介质折射率发生周期性变化, 对入射光起衍射作用, 使之发生衍射损耗,Q 值下降, 激光振荡不能形成。在光泵激励下其上能级反转粒子数不断积累并达到饱和值, 这时突然撤除超声场, 衍射效应立即消失, 腔内Q 值猛增, 激光振荡迅速恢复, 其能量以巨脉冲形式输出。这是一种广泛使用的Q开关方式,其主要优点是重复频率高,性能稳定可靠。

典型的声光Q开关主要由三部分组成:电声转换器、声光介质和吸声材料。电声换能器与声光介质如熔石英、钼酸铅(PbMO4)晶体等构成声光器件。电声换能器加电后,将超声波馈入声光材料,声波是疏密波,声光材料的折射率发生周期变化,对相对声波方向以某一角度传播的光波来说,相当于一个相位光栅。于是,在超声场中光波发生衍射,改变传播方向。这就是所谓的声光行射效应。

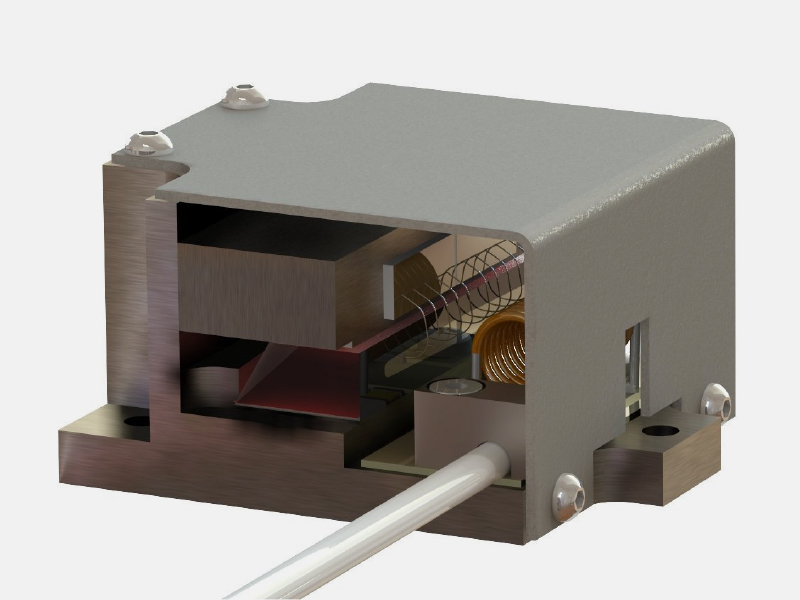

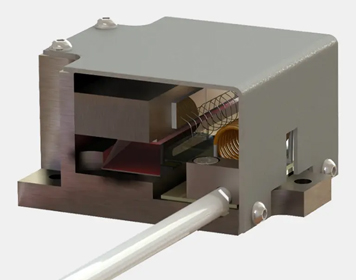

风冷声光Q开关

风冷声光Q开关可以使激光器系统采用全风冷设计,无需循环水冷却。产品关断能力强,能承受非常高的峰值功率,被广泛地应用于短腔或低增益腔型的端泵激光器中。我们可以提供各种波长、各种通光孔径的工业标准风冷声光Q开关。在选择Q开关时,要考虑的关键参数有波长,光功率密度,偏振态,光束直径,调制损耗,机械结构尺寸的限制和冷却方式等。风冷声光Q开关适用于Nd: YAG 和Nd: YVO4 激光器,具有密封包装、风冷、高损伤阈值、 衍射效率高和可根据自定义参数设计等特点。典型应用包括激光打标、激光切割、激光医疗、激光内雕、激光钻孔和快速成型等。

型号 波长nm 通光孔径mm 频率MH) 驱动功率W
I-QS041-1.5C10G-4-SO12 1047-1064 1.5 40.68 20W
QS041-10G-IN2 1047-1064 1.8 40.68 20W
QS041-10G-SO3 1047-1064 1.6 40.68 20W
I-QS041-1.8C10G-4-GH21 1047-1064 1.8 40.68 20W
I-QS041-1.6C10G-4-SO6 1047-1064 1.6 40.68 20W
I-QS041-1C10G-3-XXX 912 1.0 40.68
I-QS041-1.4C10BT-4-XXX 1064-1200 1.4 40.68
I-QS041-1C10H-8-GH28 1319-1342 1.0 40.68
I-QS041-1C10J-4-HCX 1550 1.0 40.68
I-QS041-1C10J-8-GH28 1550 1.0 40.68
I-QS041-1.4C10L-4-HIXX 1600-1700 1.4 40.68
I-QS041-2C10V2-4-HCI 1617-1645 2.0 40.68
QS041-10M-H16 1980-2100 0.8 40.68
I-QS041-1C10V5-4-HCI 1980-2100 1.0 40.68
I-QS041-2C10V5-4-HCI 1900-2100 2.0 40.68
I-QS041-1.8C10V7(BR)-8-SO7 2090 1.8 40.68
97-03388-02R2 (5041-296) 1064 1.5 40.68 20W
QS068-4J-xxx 1540 1.0 68.00 10W
QS080-10E-XXX 635 2.0 80
I-QS080-0.5C10G-8-GH48 1064 0.5 80 10W
I-QS080-1C10G-8-GH28 1030-1064 1.0 80 10W
I-QS080-1C2G-E-3D1
QS080-2G-3D1
1047-1064 1.0 80 3W
I-QS080-1.5C10G-4-SO12 1064 1.5 80 20W
I-QS080-1C10H-4-OS14 1319-1342 1.0 80
I-M080-2C10G-4-AM3 1030-1064 2.0 80 15W
I-M080-2.5C10G-4-AM3 1030-1064 2.5 80 15W
97-03277-01 1064 1.0 80 12W
97-03278-02 1064 1.0 80 3.5W
97-03300-01 1064 1.5 80 20W
97-03306-01 1064 2.0 80 25W
97-03388-03R1 (5080-296) 1064 1.5 80 20W

41MHz的风冷声光Q开关

是工业标准的风冷声光Q开关,广泛应用于二极管端面泵浦的1064nm、532nm、355nm和266nm激光器中。

型号 QS041-10G-IN2 QS041-10G-SO3 I-QS041-1.5C10G-4-SO12I-QS041-1.8C10G-4-GH21
 QS041-10G-GH21
QS041-10G-SO6
 33041-20-1.5-I-TB
 I-QS041-1.6C10G-4-SO6
工作介质 石英晶体 石英晶体 石英晶体石英晶体石英晶体
激光波长 1047 到 1064nm 1047 到 1064nm 1047 到 1064nm1064nm1047 到 1064nm
偏振性 线偏振(垂直于底面) 线偏振(垂直于底面) 线偏振(垂直于底面)线偏振(垂直于底面)线偏振(垂直于底面)
透过率 每面>99.6% 每面>99.6% 每面>99.6%每面>99.6%每面>99.6%
膜层损坏阈值 > 1GW/cm2 > 1GW/cm2 > 1GW/cm2> 1GW/cm2> 1GW/cm2
单程透过率 > 99.6% > 99.6% > 99.6%> 99.6%> 99.6%
射频频率 40.68MHz 40.68MHz 40.68MHz40.68MHz40.68MHz
VSWR < 1.2:1 (50Ω阻抗) < 1.2:1 (50Ω阻抗) < 1.2:1 (50Ω阻抗)< 1.2:1 (50Ω阻抗)< 1.2:1 (50Ω阻抗)
通光孔径 1.8mm 1.6mm 1.5mm1.8mm1.6mm
超声波模式 Compressional(C模式) C模式 C模式Compressional(C模式)C模式
上升/下降时间 113ns/mm 109ns/mm 113ns/mm113ns/mm113ns/mm
最大射频驱动功率 20W 20W 20W20W20W
偏转角 7.6mrad 7.6mrad 7.6mrad7.6mrad7.6mrad
调制损耗 >85% >85% >85%>85%>85%
冷却方式 通过底座热传导 通过底座热传导 通过底座热传导通过底座热传导通过底座热传导
射频电缆线长度 20cm 20cm 20cm20cm20cm
驱动电源型号 MQCxxx-yyDC-zzz MQCxxx-yyDC-zzz MQCxxx-yyDC-zzzMQCxxx-yyDC-zzzMQCxxx-yyDC-zzz

80MHz风冷声光Q开关

型号 QS080-2G-3D1QS080-2G-3D1I-QS080-1.5C10G-4-SO12
工作介质 二氧化碲二氧化碲石英晶体
激光波长 1047 - 1064nm1047-1064nm1064nm
偏振性 不敏感不敏感任意或线性偏振
透过率 >99.8%/面>99.8%/面>99.8%/面
膜层损坏阈值 > 10MWcm-2>10MWcm2> 1GW/cm2
单程透过率 > 99.5%>99.5%> 99.6%
射频频率 80MHz80MHz80MHz
VSWR < 1.2:1 (50Ω阻抗)<1.2:1 (50Ω阻抗)<1.2:1 (50Ω阻抗)
通光口径 1.0mm1.0mm1.5mm
超声波模式 Compressional(C模式)C模式C模式
上升/下降时间 153ns/mm153ns/mm113ns/mm
衍射效率 在3W射频功率时 >85%>85% @3W (典型值)>85% (偏振)
 >70% (非偏振)
偏转角度 20mrad20mrad14.9mrad
最大输入射频功率 3W CW3W20W
冷却方式 底座热传导(风冷)底板热传导底板热传导
射频驱动电源 R39080-3DMzzzR39080-3DMzzz-SCR39080-20DMzzz-SC
型号 97-03277-01-15R5 97-03300-01-15RA 97-03306-01-15R1
工作介质 石英晶体 石英晶体 石英晶体
声波速度 5.74mm/us 5.74mm/us 5.74mm/us
通光孔径 1mm”H” 1.5mm”H” 2mm”H”
中心频率 80MHz 80MHz 80MHz
射频带宽 2MHz@-9dB回波损耗 2MHz@-9dB回波损耗 2MHz@-9dB回波损耗
输入阻抗 50Ohms 50Ohms 50Ohms
驻波比 1.2:1 1.2:1 1.2:1
波长(nm) 1064 1064 1064
插入损耗 1%(最大) 1%(最大) 1%(最大)
表面反射率 0.1%(最大) 0.1%(最大) 0.1%(最大)
抗反射涂层 MIL-C-48497 MIL-C-48497 MIL-C-48497
光学功率密度 500MW/cm2 500MW/cm2 500MW/cm2
对比率 1000:1 1000:1 1000:1
偏振 90°垂直于安装板 90°垂直于安装板 90°垂直于安装板
波长/射频功率 1064nm/12W 1064nm/20W 1064nm/25W
布拉格角(mr) 7.4 7.4 7.4
光束间距(mr) 14.8 14.8 14.8
光斑直径um 550 550 550
上升时间ns 50 50 50
调制损耗测试 85%(最小) 85%(最小) 85%(最小)
型号 97-03277-01 97-03278-02 97-03300-01 97-03306-01
工作介质 Crystal Quartz
超声速度 5.74mm/µs
通光口径 1 mm 1 mm 1.5 mm 2.0 mm
射频频率 80MHz
VSWR <1.2:1 (50Ω阻抗)
波长 1064nm
插入损耗 <1%
反射率 <0.1%/面
增透镀膜 MIL-C-48497
损伤阈值 500MW/cm2
偏振性 线性,垂直于底板
入射射频功率 12W 3.5W 20W 25W
偏转角 14.8 mrad
上升 / 下降时间 50nsec
衍射效率 85% 50% 85% 85%
型号 I-M080-2C10G-4-AM3 I-M080-2.5C10G-4-AM397-03388-03R1 (5080-296)97-03388-02R2 (5041-296)
工作介质 石英晶体石英晶体
波长 1030-1064nm1064nm
损伤阈值 >1GW/cm2>500MW/cm2
反射率 <0.3%/面<0.2%/面
透光率 >99.4%>99.6%
射频频率 80MHz80MHz40.48MHz
VSWR <1.2:1 @0dBm<1.2:1<1.2:1, 50Ohm
偏振性 线性,垂直于底板任意或线性
通光口径 2mm 2.5mm1.5mm
超声模式 C模式C模式
衍射角 14.9mrad14.8mrad7.6mrad
上升时间(10-90%) 113ns/mm113ns/mm
衍射效率 >85% @15W RF >80% @15W RF>85% (线性偏振),>70% (任意偏振)
最大注入射频功率 15W20W
冷却 热传导

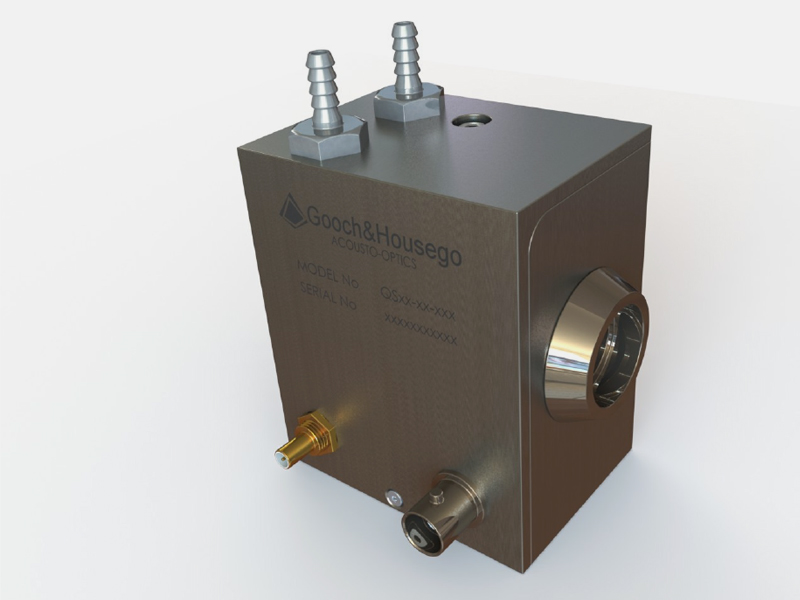

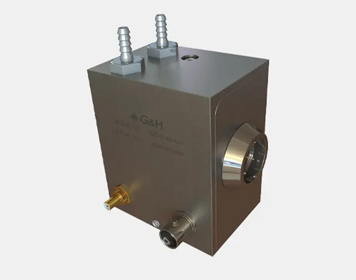

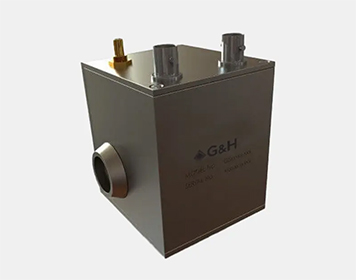

水冷声光Q开关(27MHz)

常规型号水冷Q开关

型号 波长(nm) 孔径(mm) 频率(MHz) 偏振态 损伤阈值(W/CM2) 调制损耗
I-QS027-xxC4G-x5-ST1 1064 2-5 27.12 1G 85%
I-QS027-xxS4G-x5-ST1 1064 2-5 27.12 1G 85%
I-QS027-2C4Y-X5-ST1 912 2 27.12 L 1G 80%
I-QS027-5C4Y-X5-ST1 946 5 27.12 L 1G 80%
I-QS027-5S4Y-X5-ST1 946 5 27.12 非L 1G 75%
I-QS027-5C4G-X5-S0XX 1060-1125 5 27.12 L 1G 80%
QS027-4G/J-AP4 1064/1535 4 27.12 非L 500M 80%
QS027-4H-AP3 1319-1340 5 27.12 L 500M 85%
I-QS027-5C10H-X5-ST3 1319-1342 5 27.12 L 500M 85%
I-QS041-2S4H-X5-ST1 1319-1340 2 40.68 L 500M 80%
I-QS041-5C4H-X5-ST1 1319-1342 5 40.68 L 500M 80%
I-QS041-4C10B32-X5-ST3 1500-1700 4 40.68 L 500M 85%
QS027-4J-XXX 1550 1.6 27.12 非L 500M 85%
I-QS027-4S4V2-X5-ST1 1550 4 27.12 R 500M 60%
I-QS041-2C10V2-X5-ST3 1617-1645 2 40.68 L 500M 85%
I-QS027-5C10V2-X5-ST3 1640 5 27.12 L 500M 80%
I-QS027-4C10V5-X5-ST3 1900-2100 4 27.12 L 500M 85%
I-QS027-4S4V5-X5-ST1 1900-2050 4 27.12 R 500M 45%
I-QS041-4C10V5-X5-ST3 1900-2100 4 40.68 L 500M 70%

1064nm激光波长声光Q开关

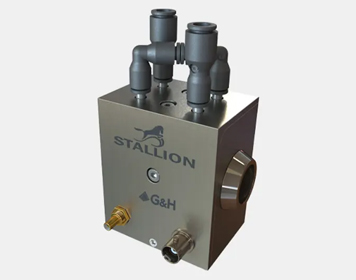

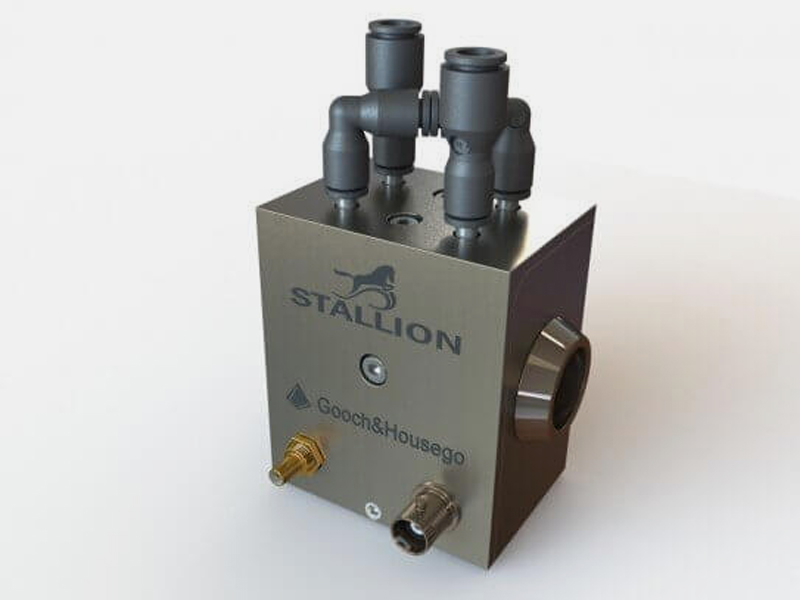

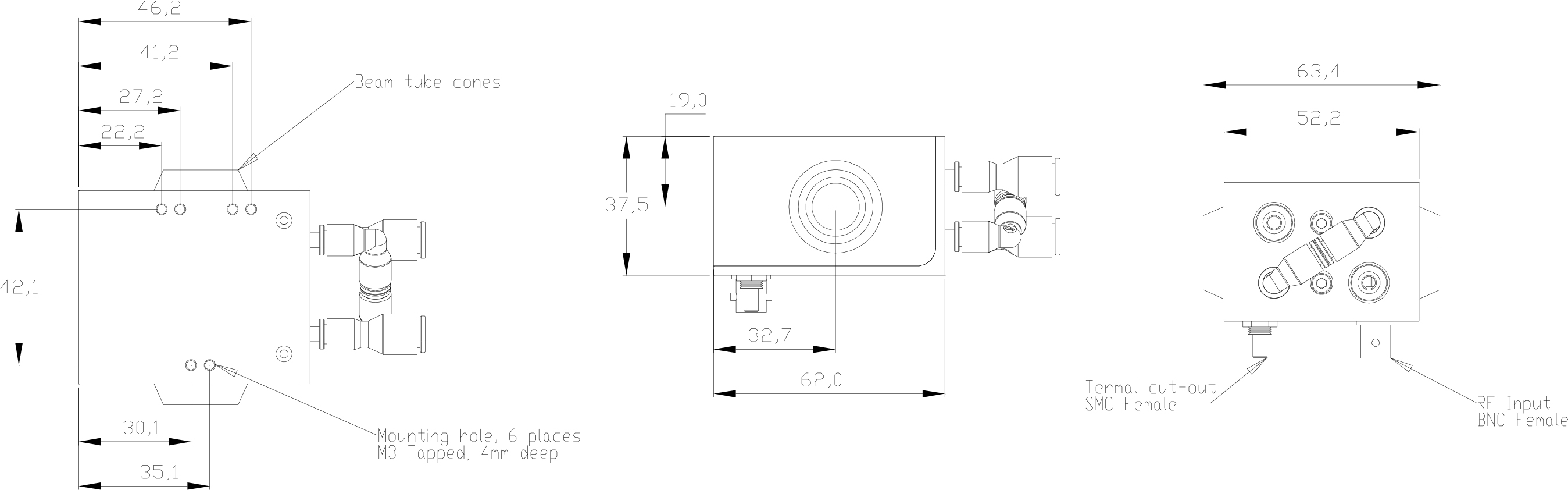

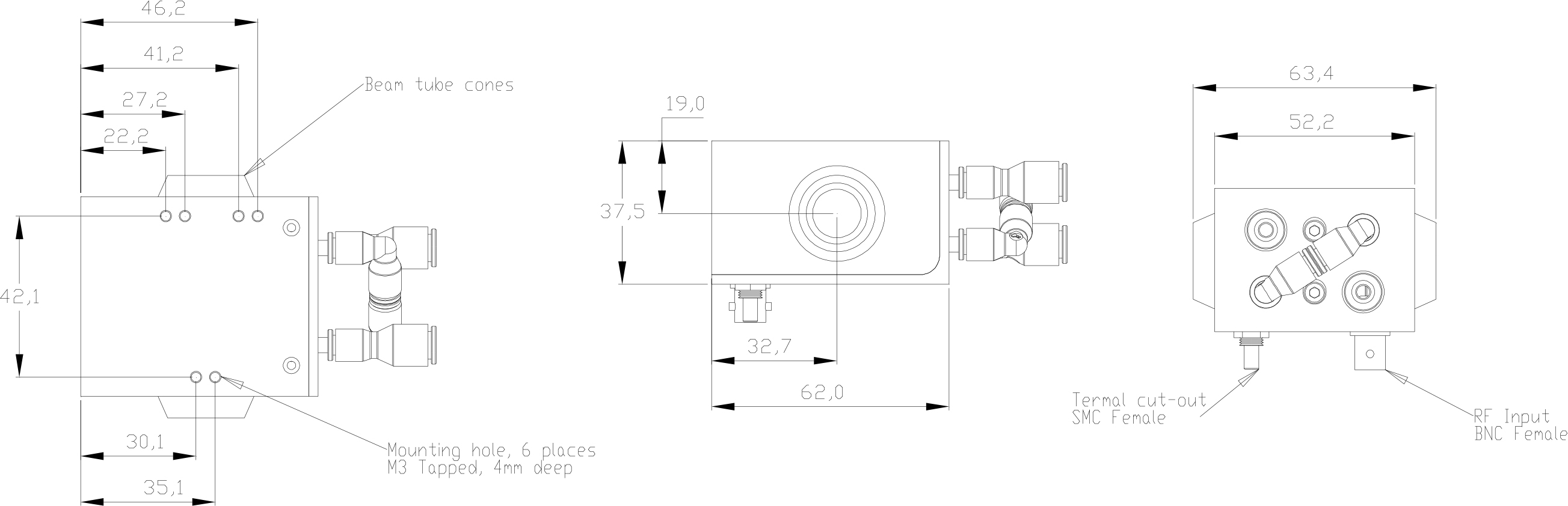

27MHz声光Q开关是工业标准的声光器件,已经广泛应用于灯泵浦和二极管泵浦的固体激光器中。 针对中国市场,专门开发了的”牧马”系列工业标准的27MHz声光Q开关,其冷却水道全部是不锈钢镀膜,彻底解决了水道腐蚀的问题。

1064nm激光波长声光Q开关

  • 工作介质:熔融硅 Fused Silica

  • 激光波长:1064nm

  • 增透镀膜:多层介质硬膜

  • 透过率:>99.6% (典型>99.9%)

  • 膜层损坏阈值:> 1GW cm-2

  • 静态插入损失: <= 6% (典型< 5%)

  • VSWR: <= 1.2:1

  • 最大驱动射频功率:100W

  • 过热保护点:+55度(当温度小于55度时,短路输出;当温度大于55度时,开路输出。)

  • 水道材料:不锈钢316号

  • 冷却水流速:>190cc / min

  • 建议工作水温:22至32 度

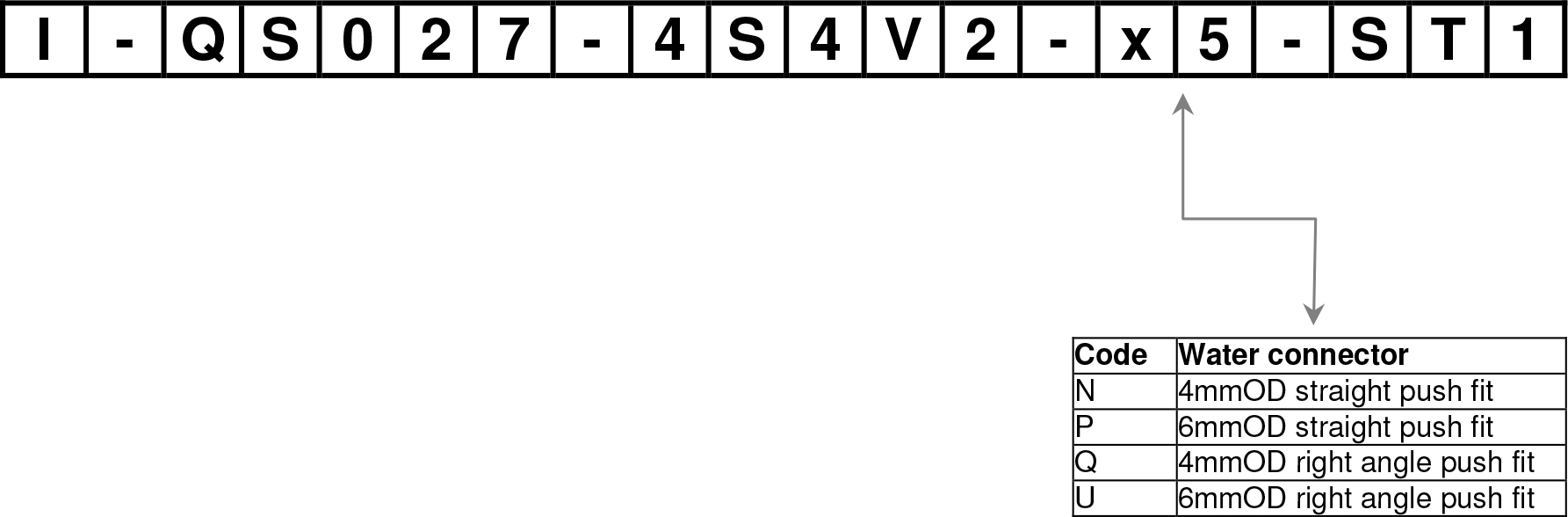

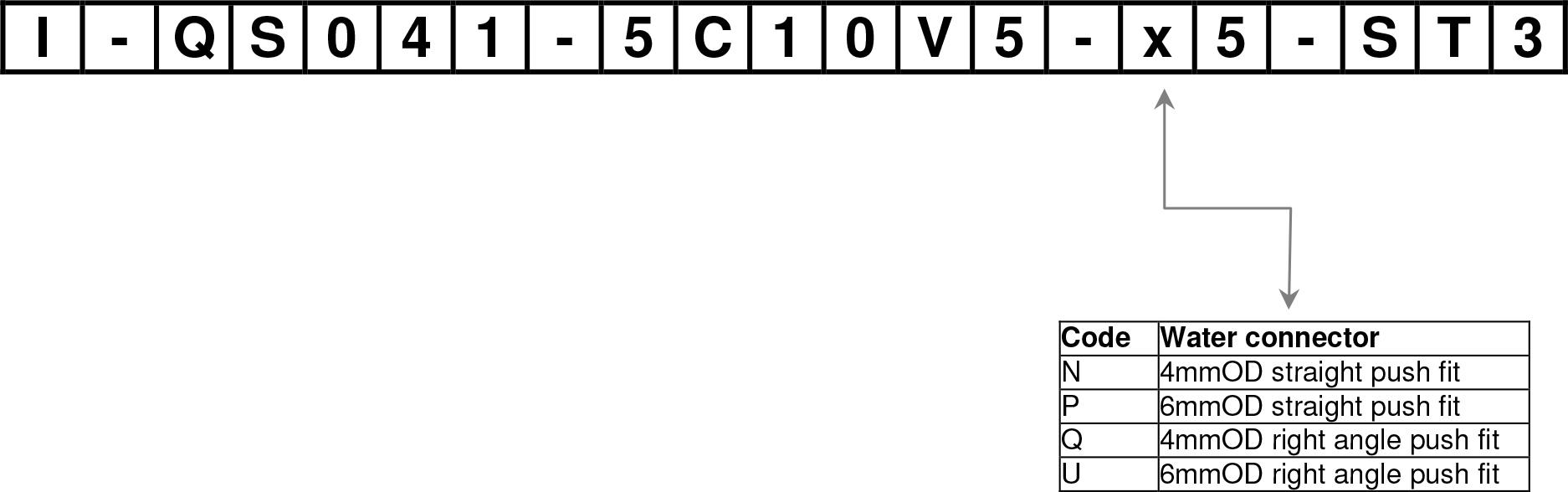

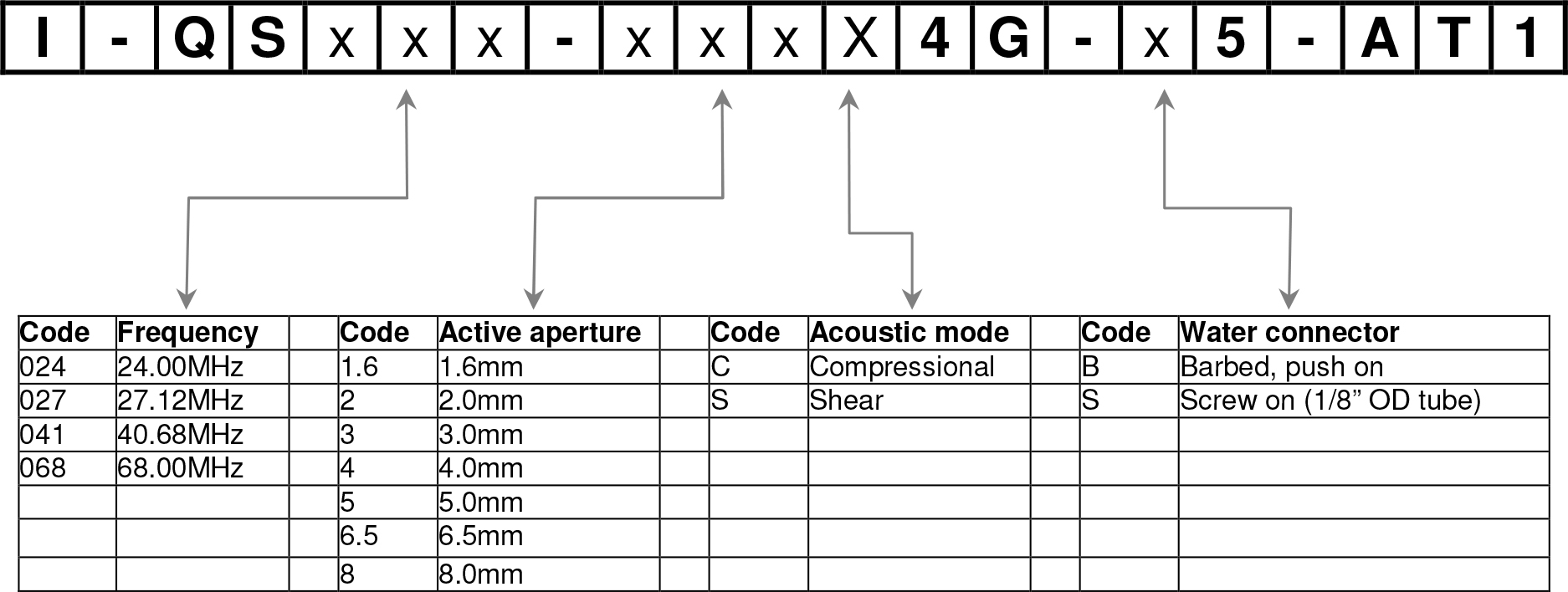

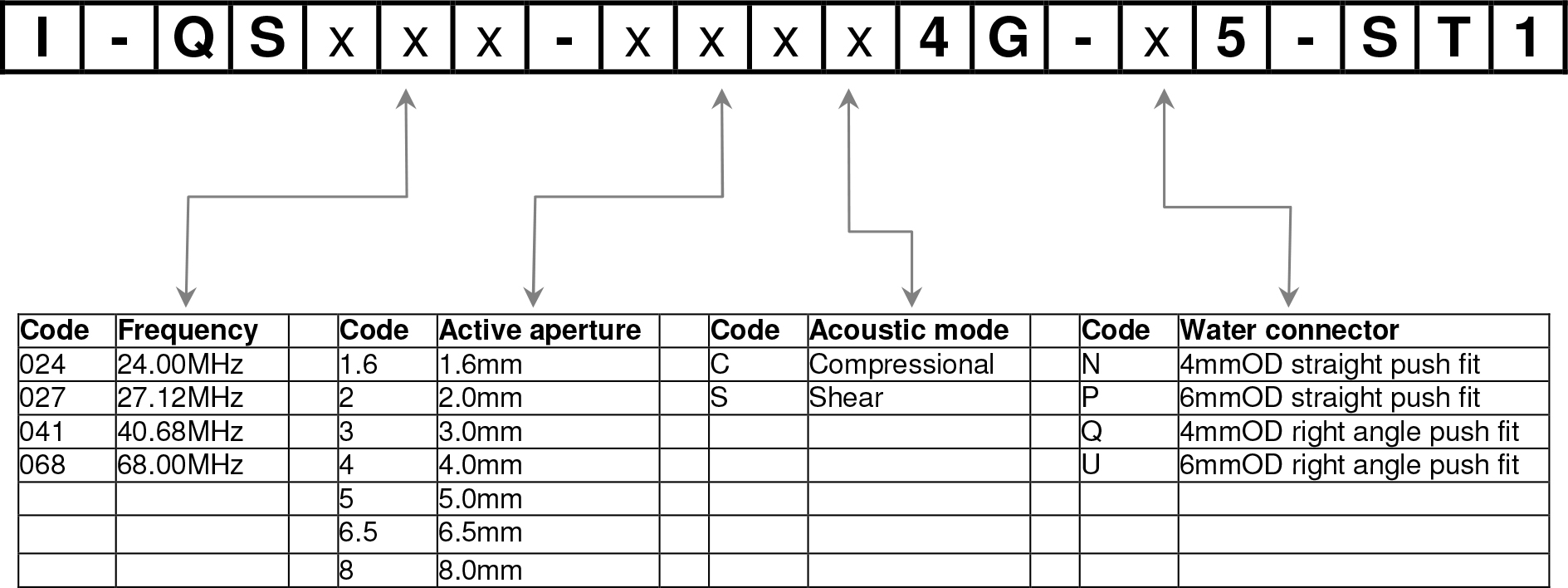

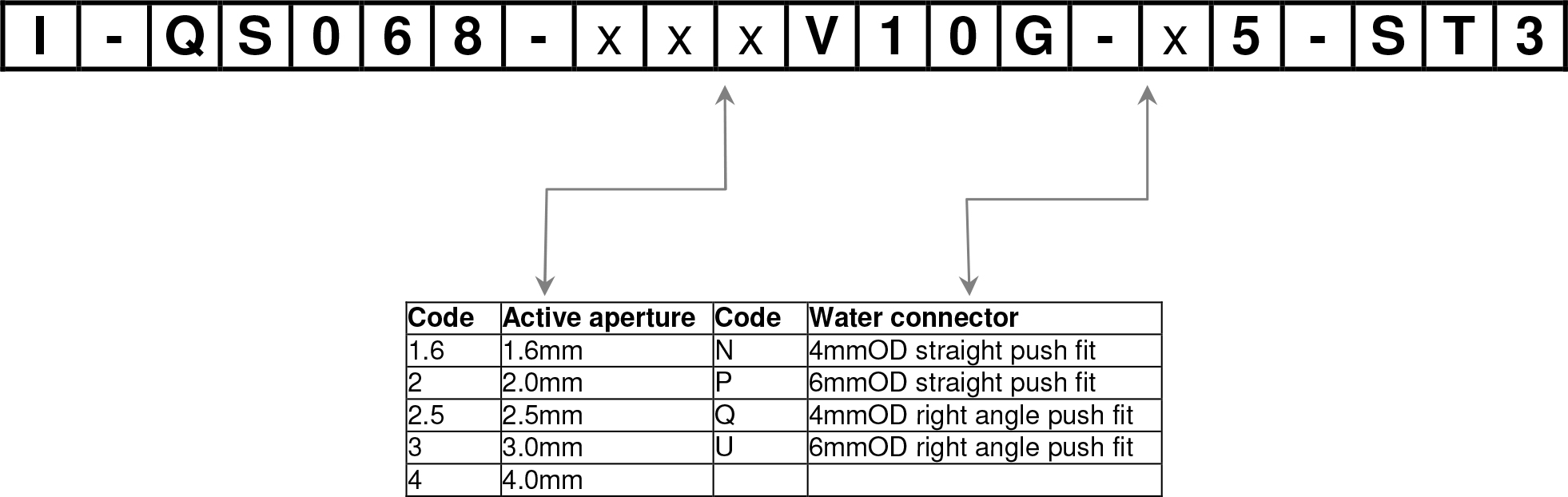

型号及选项

其它激光波长声光Q开关

型号 QS027-4J-xxx I-QS027-5S4Y-x5-ST1QS027-4H-xxx
工作介质 无水熔融硅 无水熔融硅无水熔融硅
激光波长 1550nm 946nm1319-1342nm
透过率 >99.8% >99.6%>99.8%
膜层损坏阈值 >100MWcm-2 >1GW/cm-2>100MWcm-2
偏振 无水熔融硅 无水熔融硅线性,垂直于底板
介质长度 46.0mm 46.0mm46.0mm
射频频率 27.12MHz 27.12MHz27.12MHz
VSWR < 1.2 : 1 (50W阻抗) < 1.2 : 1 (50W阻抗)< 1.2 : 1 (50W阻抗)
超声波模式 Shear (S模式) Shear (S模式)Compressional (C模式)
通光口径 1.6mm 5.0mm5.0mm
调制损耗 在射频输入功率50W时 > 70%,
在射频输入功率100W时 > 85%
~75%在射频输入功率50W时 > 80%

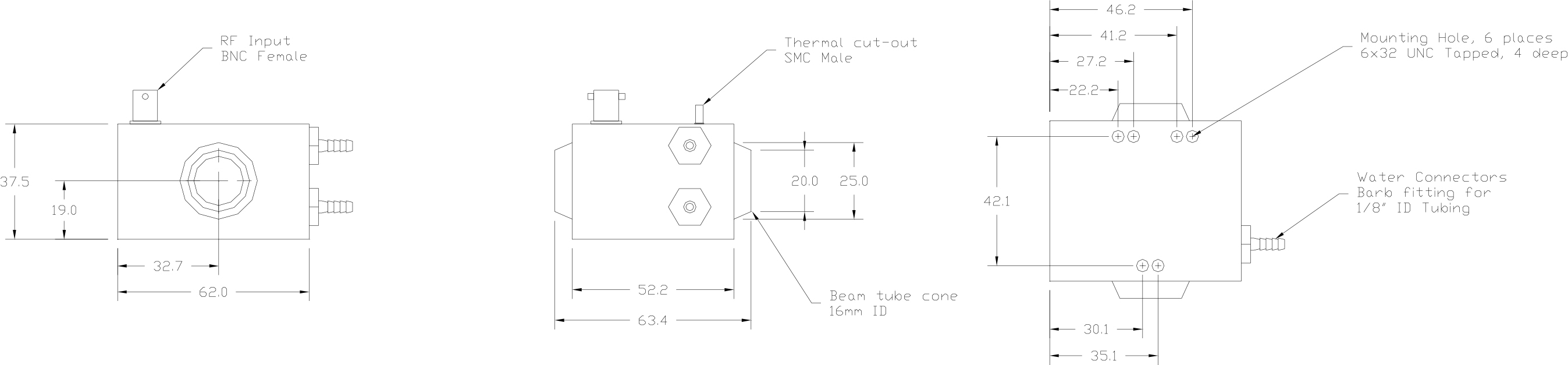

外形 与标准Q开关QS27-xx-x一样 “牧马”系列与标准Q开关QS27-xx-x一样
水接头 B或S型水接头 推配合接头B型水接头
型号 I-QS041-3C4H-x5-ST1QS027-4G/M-xxxQS027-4C/G-xxx
工作介质 无水熔融硅无水熔融硅无水熔融硅
激光波长 1319-1342nm1064nm / 2128nm532/1064nm
透过率 >99.8%1064nm >99.6%;2128nm, >99.4%>99.6%
膜层损坏阈值 >100MWcm-2> 500MW/cm2>500MW/cm2
偏振 线性,垂直于底板线性,垂直于底板线性,垂直于底板
介质长度 46.0mm46.0mm46.0mm
射频频率 40.68MHz27.12MHz27.12MHz
VSWR < 1.2 : 1 (50W阻抗)<1.2 1<1.2 1
超声波模式 Compressional (C模式)压缩模式压缩模式
通光口径 3mm5.0mm4.0mm
调制损耗 在射频输入功率45W时 > 85%45W 射频功率时 >85% (1064nm)
 100W射频功率时 >75% (2128nm)
35W射频功率时 >80%
外形 与牧马系列一样与标准Q开关QS27-xx-x一样与标准Q开关QS27-xx-x一样
水接头 推配合接头B或S型水接头B或S型水接头
型号 QS027-4M-AP1 QS027-4H-xxxQS027-10M-NL5
工作介质 无水熔融硅 无水熔融硅石英晶体
激光波长 1980 - 2050nm 1342/1550nm2054nm
透过率 1980-2050nm >99.6% 1342nm >99.4%; 1550nm >99%>99.6%
膜层损坏阈值 >500MW/cm2 >500MW/cm2
偏振 线性,垂直于底板 任意线性,垂直于底板
通光口径 4·0mm 1.6mm5·0mm
介质长度 46·0mm 46·0mm46·0mm
射频频率 27.12MHz 27.12MHz27.12MHz
VSWR < 1.2 1 < 1.2 1< 1.2 1
超声波模式 压缩模式 压缩模式压缩模式
调制损耗 50W射频功率 ~55%
(3mm光束直径)
50W射频功率 70%
75W射频功率 >85%
100W射频功率 ~80%
上升时间 (10-90%): 109ns/mm 109ns/mm109ns/mm
外形 与标准Q开关QS27-xx-x一样 与标准Q开关QS27-xx-x一样与标准Q开关QS27-xx-B一样
水接头 B或S型水接头 B或S型水接头B型水接头
型号 QS041-10M-HI8I-QS027-5C4G-x5-SOxI-QS050-1.4V10M-U5-HI10
工作介质 石英晶体无水熔融硅石英晶体
激光波长 12053nm1060-1125nm2054nm
透过率 >99.6%>99.4%>99.6%
偏振 线性,垂直于底板线性,垂直于底板线性,垂直于底板
通光口径 2.0mm5mm1.4mm
介质长度 46·0mm46·0mm46·0mm
射频频率 40.68MHz27MHz50MHz
VSWR < 1.2 1< 1.2 1< 1.2 1
超声波模式 压缩模式
高效 (VHE)
调制损耗 50W射频功率 >85%>80%>95%
上升时间 (10-90%): 109ns/mm

外形 与标准Q开关QS27-xx-B一样Stallion 牧马系列Stallion 牧马系列
水接头 B型水接头推进接头推进接头

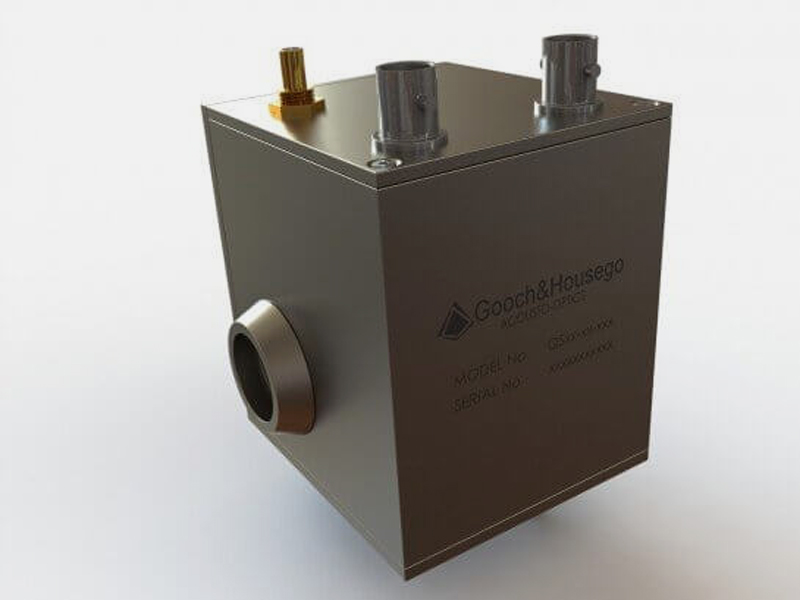

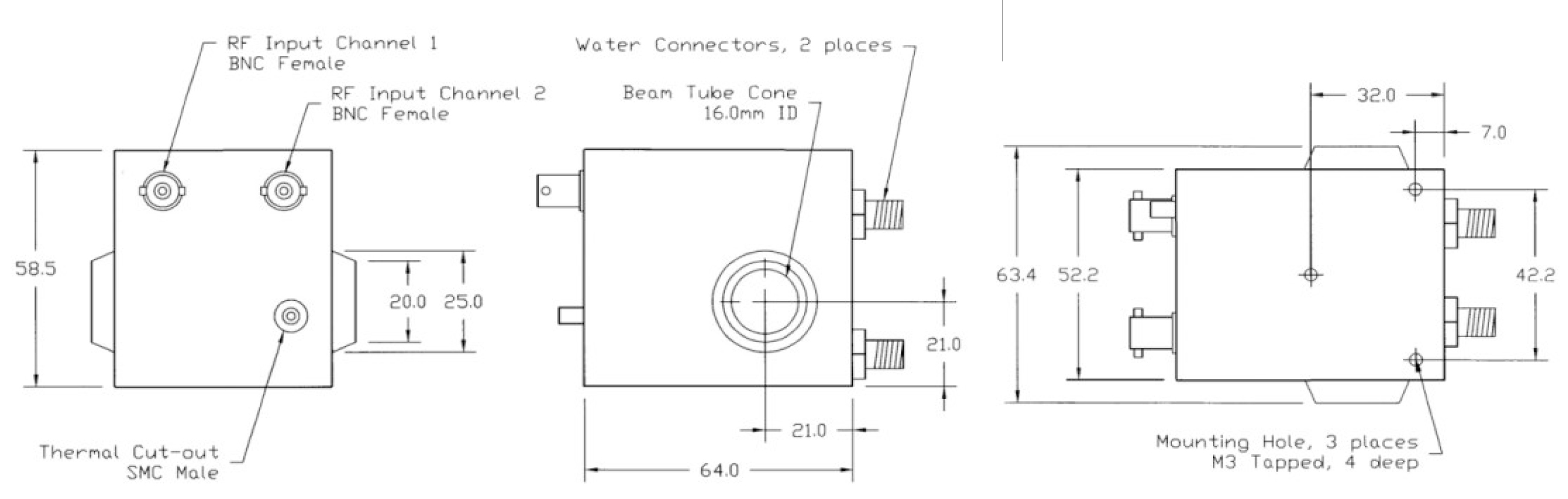

双头Q开关

双头Q开关

在没有双头Q开关之前,为了有效地关断高功率激光束,通常使用两个C模式Q开关(比如QS27-4C-B),它们相互正交地放在激光谐振腔中。由于C模式开关能有效地关断偏振激光束,这样第一个Q开关有效地关断一个方向的光,第二个Q开关有效地关断另一个方向的光,但缺点是两个Q开关放在谐振腔中需要更大的位置空间,所以谐振腔一般都比较长。双头Q开关是将原先的两个Q开关集成为一个Q开关,有效地减少了体积,与之对应的也要使用双路Q开关电源(Q驱动器),一个电源输出两路射频去驱动双头Q开关。

  • 高效率

  • 适合于高功率、高增益、非偏振激光器

  • 更好的脉冲稳定性、更高的功率密度

  • 用双路射频驱动器

型号 I-QS027-xD4G-y5 (x是通光口径,y是S型接头或B型接头)
工作介质 熔融硅 fused silica
激光波长 1047-1064nm
膜层损坏阈值 > 1GWcm2
透过率 > 99.6%
射频频率 27.12MHz
VSWR < 1.2:1 (50W阻抗)
通光口径 1.6, 2, 3, 4, 5 或 6.5mm
晶体截面积 9 x 9mm
超声波模式 Compressional (正交C模式)
上升时间/下降时间 109ns/mm
射频驱动功率 2 x 50W
冷却水流量 >190cc / minute
最高水温 +40°C (最适合水温22°C to 32°C)
水接头 Screw-fit 或 Barbed (push-on)(S型接头或B型接头)
热保护温度 +55°C(当温度小于55度时,短路输出;当温度大于55度时,开路输出。)
外壳材料 铝合金HE30TF

上面是熔融硅(Fused Silica)双头Q开关,水道没有采用防腐技术。现在也有石英晶体(Crystal Quartz) 的双头Q开关,并且水道采用防腐技术,所需射频驱动功率也低一些,但价格约高一点。典型的双头Q开关型号如下:

  • 熔融硅双头Q:I-QS027-5D4G-B5 (5mm孔径)

  • 石英晶体双头Q:I-QS027-5D10G-B5 (5mm孔径)

  • 具有防腐的熔融硅双头Q:I-QS027-5D4G-B5-xxx (5mm孔径)

  • 具有防腐的石英晶体双头Q:I-QS027-5D10G-B5-xxx (5mm孔径), I-QS027-6.5D10G-B5-xxx  (6mm孔径)

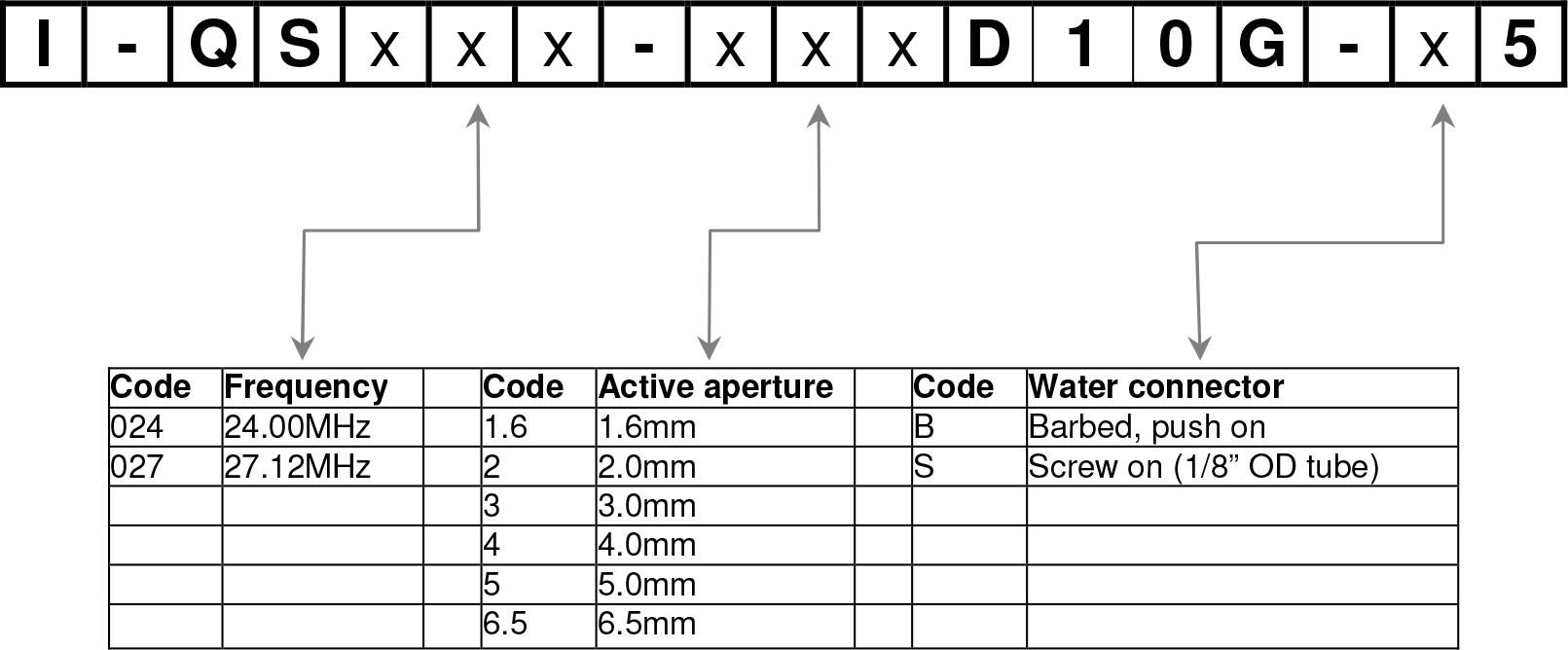

型号 I-QS027-xD10G-y5-zzz (x是通光口径,y是S型接头或B型接头)
工作介质 石英晶体
激光波长 1064nm
膜层损坏阈值 > 1GWcm2
透过率 > 99.6%
射频频率 27.12MHz
VSWR < 1.3:1 (在0dBm)
通光口径 1.6, 2, 3, 4, 5 或 6.5mm
晶体截面积 9 x 9mm
超声波模式 Compressional (正交C模式)
上升时间/下降时间 109ns/mm(10%到90%)
射频驱动功率 2 x 50W
冷却水流量 >190cc / minute
最高水温 +40°C (最适合水温22°C to 32°C)
水接头 Screw-fit 或 Barbed (push-on)(S型接头或B型接头)
热保护温度 +55°C(当温度小于55度时,短路输出;当温度大于55度时,开路输出。)
外壳材料 防腐处理的铝合金

双路Q开关电源(双路Q驱动器)

  • 型号R390xx-yyDMzzz-2CH-A

  • 通光口径为1.6, 2或3mm时,用25W双路电源

  • 通光口径为4, 4或6.5mm时,用50W双路电源

参考资料

下表显示了Q开关达到最大衍射损耗时对应的最佳注入射频功率。这是理论值,实际情况与激光器的参数有关,所以仅供参考!

通光口径 C模式开关所需射频功率 S模式开关所需射频功率
2mm ~20W ~60W
3mm ~25W ~90W
4mm ~35W ~120W
5mm ~45W ~150W

注:Q开关允许的最大注入射频功率是100W。

下图是两种Q开关在不同注入射频功率时的衍射损耗值
