一种高速声光调制器,非常适合将脉冲从内部或外部分离到激光腔,可将脉冲序列中的单个激光脉冲提取并转移到新的光路

脉冲选择器/腔倒空器是高速声光调制器,可以将脉冲序列中的单个激光脉冲分离并转移到新的光路。两者都需要非常短的上升时间和低占空比。上升/下降时间短至4ns,并且可以使用多种材料,我们可以创建一个完整的解决方案,以快速,同步地选择单个激光脉冲。

我们一站式供应各种类型的自由空间腔倒空器,脉冲选择器,脉冲拾取器,腔倒空器,高速声光调制器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

微信扫一扫,即刻联系
产品经理:罗经理
手机:18162698939
座机:027-51858939

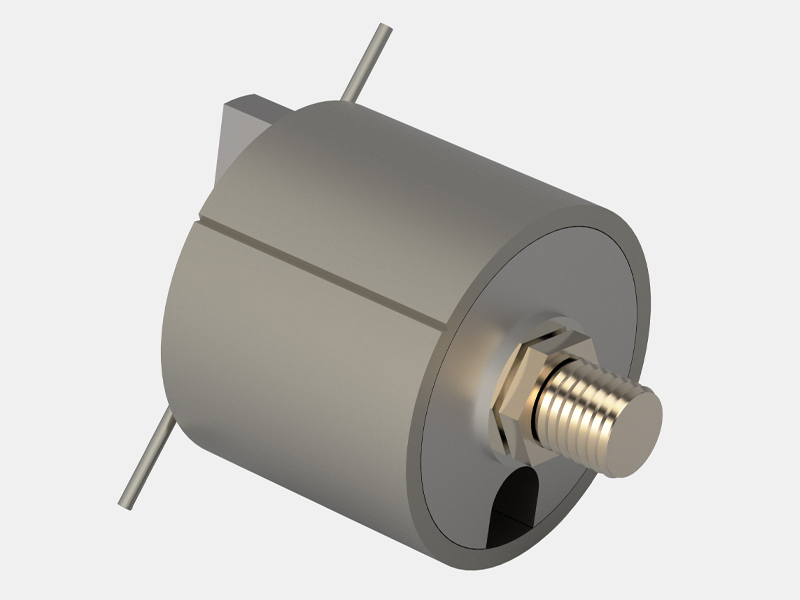

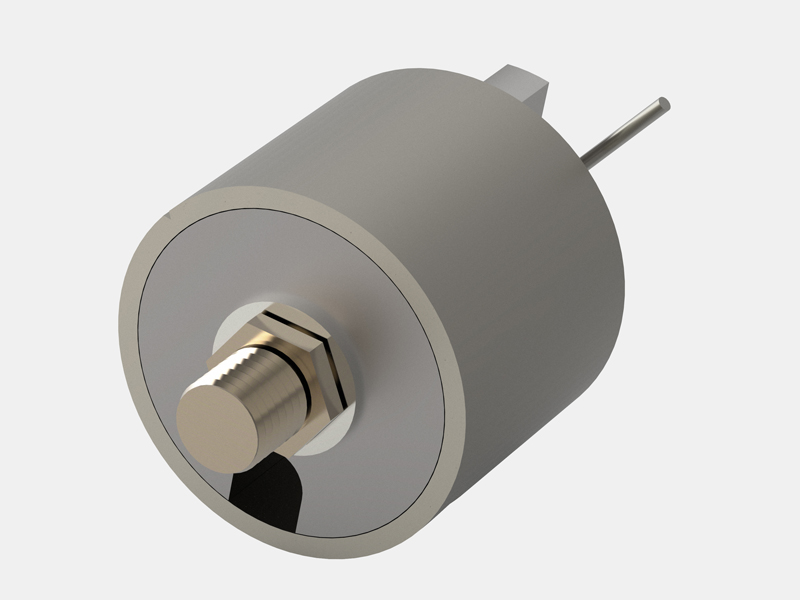

G&H 脉冲选择器、腔倒空器

脉冲选择器(pulse picker,也称脉冲拾取器或腔倒空器)是一种高速声光调制器,可将脉冲序列中的单个激光脉冲提取并转移到新的光路。在锁模激光器的腔内使用腔倒空器与在外部使用脉冲选择器的功能相同。两者都采用高速声光晶体和专门的设计技术,在低占空比下工作时保持最小的上升时间来选择具有速度同步的单个激光脉冲。

我们的声光脉冲选择器旨在最大限度地提高衍射效率,并在低占空比下工作时最大限度地减少上升/下降时间,并实现短至4ns的上升/下降时间。为了达到所需的速度(通常<0.1mm),需要对器件内的光束进行紧密聚焦,从而产生非常高的输入功率密度。我们领先的技术和严格的制造标准和高质量的晶体最大限度地减少散射,增加承受光功率,减反镀膜使插入损耗最小化。

通过使用高射频载波频率和优化镜片我们的脉冲选择器和腔倒空器可在偏转和未偏转光束之间提供高达75mrad大角度分离,这使得可在保持500:1的静态对比度时能轻易分离两个光束。想要实现与激光脉冲串的精确同步,射频驱动器的选择极其重要。驱动器的控制优化了射频驱动脉冲的形状和延迟。利用控制回路对调制信号进行同步和优化,以选择最佳的脉冲拾取时间。虽然可以实现>20db,与相邻脉冲和后续脉冲相关的消光比也会受到驱动器选择的影响。

型号 波长 工作频率 有效孔径 上升/下降时间 光学材料 驱动器推荐
I-M041-2.5C10G-4-GH50 1030–1064nm 40.68MHz 2.5mm 113ns/mm 石英晶体 紧凑型低功耗AOM和声光Q开关电源
I-M080-2C10G-4-AM3 1030–1064nm 80MHz 2.0mm 113ns/mm 石英晶体 紧凑型低功耗AOM和声光Q开关电源

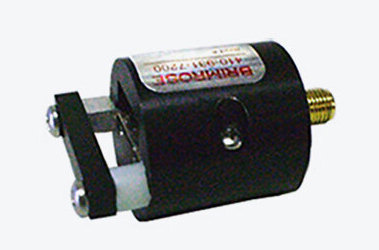

Brimrose自由空间声光腔倒空器/脉冲选择器

自由空间声光腔倒空器通常用于锁模激光腔中,从循环的脉冲能量中分离出单个光脉冲,使几乎所有的激光能量都以单光脉冲的形式从谐振腔中排出。腔倒空器可提供高峰值功率和更高的重复频率。高速脉冲选择器通常用于激光腔外部的高速光脉冲选择,可用于从高达100MHz到几个GHz脉冲重复率的快速激光脉冲串中提取单个脉冲,并将脉冲重新定向到不同的光路中。腔倒空式激光器,脉冲选择器通常也被叫做腔倒空器,它仅在第N次往返行程中从腔中提取循环脉冲。脉冲选择器在大多数情况下是配有快速电子驱动器的电光调制器或声光调制器。

空腔倾卸器/脉冲选择器

主要特点

  • 可用空间
  • 高衍射效率
  • 小尺寸
  • UV-VIS 光学范围
  • 布鲁斯特角入射
  • 高调制带宽
  • 高达400MHz的频率
  • 更高的重复频率
  • 实验室版
  • 可提供定制配置

主要应用

  • 用于产生具有更高脉冲能量的超短脉冲的锁模激光器
  • 再生放大器中脉冲的注入和提取
  • OEM设计

腔倒空器

型号 TECD-380-95-543 TECD-380-50-780 TECD-380-95-800 FSCD-250-54-BR-400 FSCD-380-92-BR-800
基质 二氧化碲 二氧化碲 二氧化碲 二氧化碲 熔融石英
激光波长(nm) 543 780 800 250-450 800
有效孔径(mm) 0.30 0.30 0.10 0.10 0.10
中心频率(MHz) 380 380 380 250 380
3dB调制带宽(MHz) 95 50 95 54 92
光传输(%) >95 >95 >98 >98 >98
最大衍射效率 (%) 70%@1W 40%@1W 60%@2W 70%@5W 30%@10W
上升时间 (nsec)/光尺寸斑 (μm) 10ns/31μm 20ns/62μm 5.8ns/29μm 10ns/72μm 6ns/42μm
声速(m/s) 4.2E+3 4.2E+3 4.2E+3 5.96E+3 5.96E+3
波前失真 λ/10 λ/10 λ/10 λ/10 λ/10
布拉格角 1.4mrad 2.0mrad 36mrad 9mrad@450nm 25mrad
输入阻抗 50Ω 50Ω 50Ω 50Ω 50Ω
光偏振 线性 线性 线性 线性(垂直) 线性(垂直)
驻波比 2.1:1 2.1:1 2.1:1 2.1:1 2.1:1
推荐射频驱动器 FFJ-XX-B3-FY FFJ-XX-B3-FY FFJ-XX-B3-FY FFJ-XX-B3-FY FFJ-XX-B3-FY

脉冲选择器

型号 TEPP-200-40-BR FSPP-380-76-BR
基质 二氧化碲 熔融石英
激光波长 (nm) 700–1200nm 700–1200nm
主动光圈 0.10 mm 0.10mm
中心频率 200MHz 380MHz
数字调制带宽 40MHz 80MHz
光传输 > 99.8% > 99.8%
衍射效率 ~ 40-50% > 25%
上升时间 14ns 6ns
声速 4.2E+3m/s 5.96E+3m/s
射频功率(W) 2(最大50%占空比) 10(最大10%占空比)
布拉格角/分离角 29/59mrad 25/50mrad
波前失真 λ/10 λ/10
输入阻抗 50Ω 50Ω
光偏振 线性 线性
驻波比 2:01 2:01
射频连接器 SMA SMA
推荐驱动器 FFJ-XX-B3-FY FFJ-XX-B3-FY
