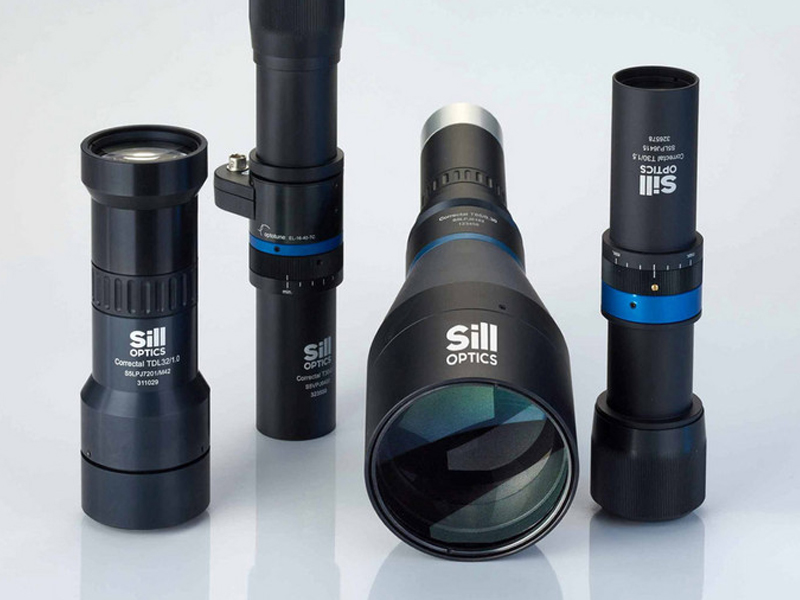

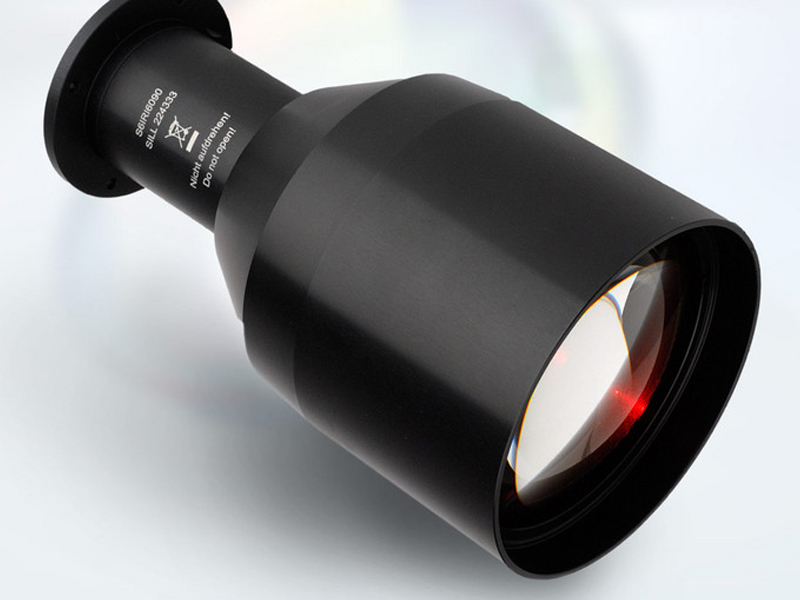

与人眼不同,远心镜头的入射光瞳位于无穷远处,形成正交投影。它们主要用于显微镜和测量技术,例如光学千分尺。然而,用于半导体和微系统技术的投影系统(例如轮廓投影仪和光刻系统)也需要远心镜头。与主光线具有张角的内心镜头相比,在远心镜头中它们平行运行。这意味着远心镜头在整个景深上以相同的放大率对物体进行成像。
我们一站式供应各种类型的远心镜头,成像镜头,同心透镜,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

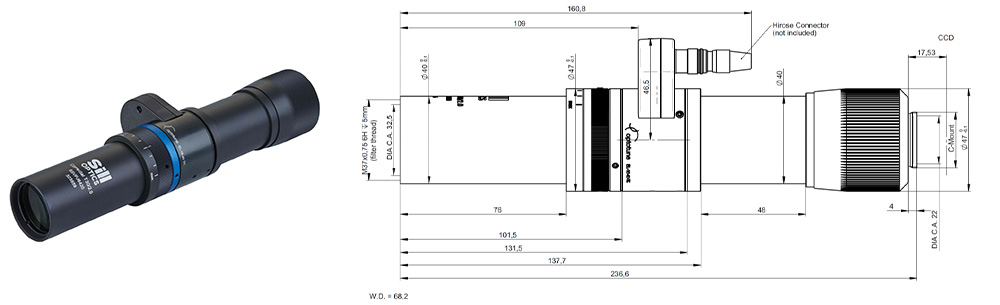

Sill Optics开发了一款2倍放大远心镜头,具有大光圈和用于调节焦距的集成液态透镜。树立了图像处理领域的全新标准,并满足了市场对高性能镜头日益增长的需求。EL16-40 不仅仅是一款普通的镜头,更是卓越技术的典范。以下是其脱颖而出的卓越特性:
2.74 μm 的像素尺寸和 1.1 英寸的传感器对角线,确保在不同波长范围内实现稳定的成像性能。
90 lp/mm 的分辨率,可呈现卓越的成像效果,并确保您的应用拥有令人印象深刻的细节水平。
至少 6 mm 的自动对焦调节功能,通过提高效率和精度,彻底改变了半导体检测和精密计量技术。
型号 | 放大倍率 | 推荐传感器孔径 [mm] | 工作距离 [mm](TR=调谐范围) | 波段(800-900 nm) | 推荐像素尺寸[µm] | 安装螺纹 |
S5VPJ6415 | 1.500 | 19.2 | 80.2 TR≈6 | R,G,B,W | 2.74 | C |
S5VPJ6420 | 2.000 | 19.2 | 68.2 TR≈6 | R,G,B,W | 2.74 | C |
S5VPJ6425 | 2.500 | 19.2 | 61.4 TR≈6 | R,G,B,W | 3.10 | C |
相机技术的不断发展也需要现代化的镜头设计。不同的相机制造商都推出了对四个彩色通道敏感的新型线扫描相机。传统相机的芯片只能检测可见光范围内的光,而这种新型相机不仅有红、蓝、绿通道,还有近红外范围内的彩色通道。传统的近心镜头和远心镜头通常无法补偿轴向色移。这导致光谱边缘的至少一个通道变得模糊不清晰。尤其是蓝色和近红外通道会受到影响。

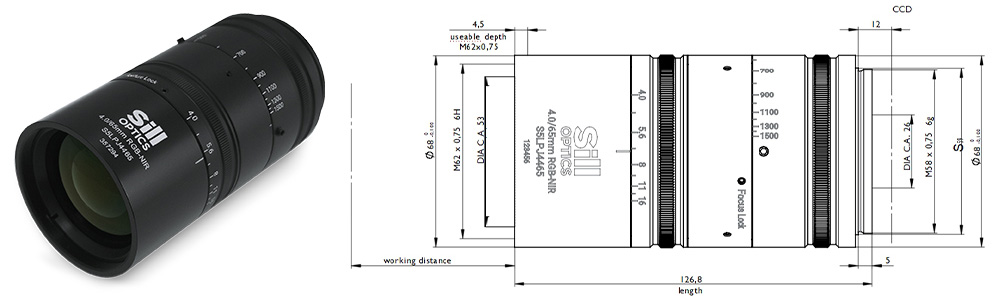

这款 RGB-NIR 镜头 S5LPJ4465 焦距为 65 mm,专门针对 8k 分辨率进行了优化,像素大小为 5um,线长为40 mm,可进行四色通道(RGB-NIR)成像,且具有高精度消色差功能,不再出现轴向色偏,非常适合Teledyne Dalsa线扫描相机。另外,我们还提供焦距为28mm和40mm的RGB-NIR 镜头。
型号 | 波段(800-900 nm) | 焦距[mm] | 推荐传感器孔径 [mm] | 工作距离[mm] | 推荐传感器孔径 [mm] |
S5LPJ4465 | R,G,B,NIR | 65 | 4.0 | 1500 | 41.0 |
S5LPJ4429 | R,G,B,NIR | 28 | 4.0 | 1200 | 41.0 |
S5LPJ4440 | R,G,B,NIR | 40 | 4.0 | 1200 | 41.0 |

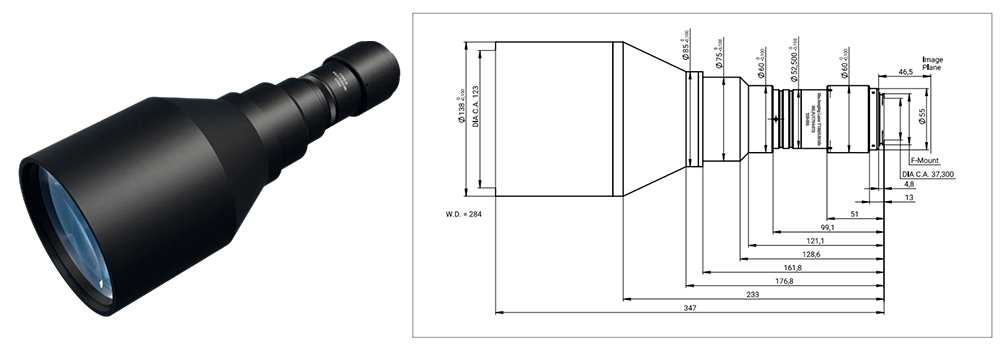

Sill Optics正在扩展其用于大型APS-C传感器格式的镜头系列,新增三款消色差远心镜头。 近年来,由于数据传输速率的提高,APSC格式传感器已成为大尺寸传感器的一个极具吸引力的替代品。由于像素尺寸低至2.5μm,这种格式的相机也可实现6000万像素以上的分辨率,为高端成像应用打开了大门。
要在工业领域获得出色的图像质量,高质量的芯片和合适的高分辨率镜头必不可少。Sill Optics推出了适用于APS-C格式传感器的全新远心镜头系列。对于最大传感器对角线为32.6mm的单色相机,该镜头的全分辨率可达2.74μm。对于最大对角线为28.9mm的传感器,甚至可以完全解析2.5μm的像素尺寸。
该系列新镜头的放大系数在0.2和0.45之间,可用于线扫描相机和区域扫描传感器。由于采用了消色差设计,它们不仅可用于单色范围(R、G、B),还可与彩色相机结合使用。对于带拜尔滤光片的传感器,可以使用2.74μm或2.5um的全分辨率。另一个特点是在近红外范围(850-950nm)内具有高透光率,因此只需稍稍调整工作距离即可获得高分辨率的近红外图像。 现有的两款放大倍率为0.7倍和1.0倍的设计使该系列更加完善。我们很乐意根据客户的具体要求,开发出具有不同图像比例的特殊产品。 在连接相机时,您可以选择法兰焦距为12mm的M42x1或F卡口连接(尼康卡口)作为标准配置。与我们所有的高品质镜头一样,该系列镜头也具有手动调节光圈功能。
型号 | 放大倍率 | 推荐传感器孔径 [mm] | 工作距离[mm] | 波段(800-900 nm) | 推荐像素尺寸 [μm] | 安装螺纹 |
S5LPJ1794-FMO | 0.310 | 32.6 | 284.0 | R,G,B,W,NIR | 2.74 | F |
S5LPJ1794-M42 | 0.310 | 32.6 | 284.0 | R,G,B,W,NIR | 2.74 | M42x1 |
S5LPJ6194-FMO | 0.450 | 32.6 | 180.0 | R,G,B,W,NIR | 2.74 | F |
S5LPJ6194-M42 | 0.450 | 32.6 | 180.0 | R,G,B,W,NIR | 2.74 | M42x1 |
型号 | 放大倍率 | 推荐传感器孔径[mm] | 工作距离[mm] | 波段(800-900 nm) | 推荐像素尺寸[µm] | 安装螺纹 | 带同轴光源版本型号 |
用于 1/3" 和 1/2"传感器的镜头 | |||||||
S5LPJ1823 | 0.044 | 6.0 | 300.0 | R,G,B,NIR | 2.20 | C | S5LPL1823/LED |
S5LPJ1514 | 0.054 | 6.0 | 284.0 | R,G,B | 2.20 | C | S5LPL1514/LED |
S5LPJ1824 | 0.056 | 8.0 | 300.0 | R,G,B | 2.20 | C | S5LPL1824/LED |
S5LPJ1522 | 0.068 | 8.0 | 284.0 | R,G,B | 2.20 | C | S5LPL1522/LED |
S5LPJ6014 | 0.079 | 6.0 | 180.0 | R,G,B | 2.00 | C | S5LPL6014/LED |
S5LPJ1523 | 0.082 | 8.0 | 284.0 | R,G,B | 3.45 | C | S5LPL1523-LED |
S5LPJ6022 | 0.100 | 8.0 | 180.0 | R,G,B | 2.20 | C | S5LPL6022-LED |
S5LPJ1224 | 0.110 | 6.0 | 190.0 | R,G,B,W,NIR | 2.20 | C | S5LPL1224/LED |
S5LPJ1201 | 0.132 | 6.0 | 190.0 | R,G,B,W | 2.20 | C | S5LPL1201/LED |
S5LPJ1223 | 0.158 | 8.0 | 190.0 | R,G,B,NIR | 2.00 | C | S5LPL1223/LED |
用于 1/1.8"和 2/3" 传感器的镜头 | |||||||
S5LPJ1832 | 0.065 | 8.9 | 300.0 | R,G,B,NIR | 2.00 | C | S5LPL1832/LED |
S5LPJ1533 | 0.098 | 11.0 | 284.0 | R,G,B | 2.00 | C | S5LPL1533/LED |
S5LPJ6024 | 0.121 | 8.9 | 180.0 | R,G,B | 2.20 | C | S5LPL6024/LED |
S5LPJ6033 | 0.145 | 11.0 | 180.0 | R,G,B | 2.50 | C | S5LPL6033/LED |
S5LPJ5015 | 0.160 | 8.9 | 88.0 | R,G,B | 2.80 | C | S5LPL5015/LED |
S5LPJ1299 | 0.200 | 11.0 | 92.0 | R,G,B,NIR | 2.80 | C | S5LPL1299/LED |
S5LPJ2298 | 0.244 | 11.0 | 92.0 | R,G,B, W | 4.60 | C | S5LPL2298/LED |
S5LPJ1252 | 0.265 | 11.0 | 190.0 | R,G,B,W | 2.50 | C | S5LPL1252/LED |
S5LPJ2893 | 0.292 | 11.0 | 92.0 | R,G,B,W,NIR | 2.50 | C | S5LPL2893/LED |
用于 1"和 1.1" 传感器的镜头 | |||||||
S5LPJ1852 | 0.112 | 16.0 | 300.0 | R,G,B | 2.20 | C | S5LPL1852/LED |
S5LPJ1860 | 0.134 | 17.6 | 300.0 | R,G,B | 3.45 | C | S5LPL1860/LED |
S5LPJ1551 | 0.165 | 16.0 | 284.0 | R,G,B | 3.45 | C | S5LPL1551/LED |
S5LPJ1565 | 0.195 | 16.0 | 284.0 | R,G,B | 4.20 | C | S5LPL1565/LED |
S5LPJ6050 | 0.246 | 16.0 | 180.0 | R,G,B | 3.45 | C | S5LPL6050/LED |
S5LPJ6150 | 0.246 | 17.6 | 180.0 | R,G,B,W,NIR | 3.45 | C | - |
S5LPJ6060 | 0.292 | 16.0 | 180.0 | R,G,B | 3.45 | C | S5LPL6060/LED |
S5LPJ1260 | 0.313 | 16.0 | 190.0 | R,G,B | 4.60 | C | S5LPL1260/LED |
S5LPJ2499 | 0.492 | 17.6 | 92.0 | R,G,B,W,NIR | 3.45 | C | S5LPL2499/LED |
S5LPJ2898 | 0.581 | 17.6 | 92.0 | R,G,B,W,NIR | 4.60 | C | S5LPL2898/LED |
除了我们的标准产品组合和定制光学器件外,我们还可根据要求提供大倍率、高性能和长工作距离等各种规格出色的远心镜头。我们还提供光轴和远心设计的 SWIR 镜头。两者都在传感器侧远心,以便与光谱仪组合,对于激光过程观察,我们提供可调节和可变聚焦的内联式长焦镜头。
像素尺寸为 3.45 μm 的低成本替代品
用于 R、G、B 照明和单色传感器的镜头设计
型号 | 放大倍率 | 推荐传感器孔径 [mm] | 工作距离[mm] | 波段(800-900 nm) | 推荐像素尺寸 [μm] | 安装螺纹 |
用于 1/3"和 1/2 " 传感器的镜头 | ||||||
S5LPJ4425 | 1.000 | 8.0 | 107.5 | R,G,B | 3.45 | C |
用于 1"和 1.1" 传感器的镜头 | ||||||
S5LPJ4061-216 | 0.600 | 16.0 | 121.0 | R,G,B,W | 3.45 | C |
S5LPJ3208 | 0.770 | 16.0 | 119.5 | R,G,B,W | 3.45 | C |
远心视场角可达 Ø120 mm
采用拜耳模式彩色传感器的白光照明透镜设计
采用单色传感器的近红外照明透镜设计
可变光圈可提高 DOF(焦距深度)。
型号 | 放大倍率 | 推荐传感器孔径 [mm] | 工作距离[mm] | 波段(800-900 nm) | 推荐像素尺寸 [μm] | 安装螺纹 |
用于 1/3"和 1/2 " 传感器的镜头 | ||||||
S5LPJ6122 | 0.100 | 8.0 | 180.0 | R,G,B,W,NIR | 2.00 | C |
S5LPJ1722 | 0.068 | 8.0 | 284.0 | R,G,B,W,NIR | 2.00 | C |
用于 1/1.8"和 2/3 " 传感器的镜头 | ||||||
S5LPJ1733 | 0.098 | 11.0 | 284.0 | R,G,B,W,NIR | 2.00 | C |
S5LPJ6133 | 0.145 | 11.0 | 180.0 | R,G,B,W,NIR | 2.50 | C |
用于 1"和 1.1" 传感器的镜头 | ||||||
S5LPJ6150 | 0.246 | 17.6 | 180.0 | R,G,B,W,NIR | 3.45 | C |
S5LPJ1750 | 0.165 | 17.6 | 284.0 | R,G,B,W,NIR | 3.45 | C |
适用于像素尺寸 <3.45 μm 的高性能远心镜头
适用于分辨率高达 25 MPx 的高分辨率 C 卡口相机的大尺寸传感器对角线
适用于分辨率高达 60 MPx 的高分辨率 APS 格式相机的大尺寸传感器对角线
适用于具有白色照明的拜尔模式彩色传感器的出色色彩校正
通过小工作距离调整实现出色的近红外性能
型号 | 放大倍率 | 推荐传感器孔径 [mm] | 工作距离[mm] | 波段(800-900 nm) | 推荐像素尺寸 [μm] | 安装螺纹 |
用于1.2" 和 1.5" 传感器的镜头 | ||||||
S5LPJ1862 | 0.130 | 19.2 | 300.0 | R,G,B,W,NIR | 2.74 | C |
S5LPJ1762 | 0.200 | 19.2 | 284.0 | R,G,B,W,NIR | 2.74 | C |
S5LPJ1762/M42 | 0.200 | 24.0 | 284.0 | R,G,B,W,NIR | 2.74 | M42 |
S5LPJ6162 | 0.300 | 19.2 | 180.0 | R,G,B,W,NIR | 2.74 | C |
S5LPJ6162/M42 | 0.300 | 24.0 | 180.0 | R,G,B,W,NIR | 2.74 | M42 |
S5LPJ6405 | 0.500 | 19.2 | 176.0 | R,G,B,W,NIR | 2.74 | C |
S5LPJ6406 | 0.600 | 22.0 | 155.0 | R,G,B,W,NIR | 2.74 | C |
S5LPJ6407 | 0.700 | 22.0 | 140.0 | R,G,B,W,NIR | 2.74 | C |
S5LPJ6408 | 0.800 | 22.0 | 131.0 | R,G,B,W,NIR | 2.74 | C |
S5LPJ6409 | 0.900 | 19.2 | 127.0 | R,G,B,W,NIR | 2.74 | C |
S5LPJ7201 | 1.000 | 21.4 | 81.0 | R,G,B,W,NIR | 2.74 | C |
S5LPJ6415 | 1.500 | 21.4 | 80.2 | R,G,B,W | 2.40 | C |
S5LPJ6420 | 2.000 | 21.4 | 68.1 | R,G,B,W | 2.74 | C |
S5LPJ6425 | 2.500 | 19.2 | 61.4 | R,G,B,W | 3.10 | C |
S5LPJ6430 | 3.000 | 19.2 | 57.0 | R,G,B,W | 3.45 | C |
用于 APS 格式传感器的镜头 | ||||||
S5LPJ1894-FMO | 0.200 | 28.2 | 300.0 | R,G,B,W,NIR | 2.74 | F |
S5LPJ1894-M42 | 0.200 | 28.2 | 300.0 | R,G,B,W,NIR | 2.74 | M42x1 |
S5LPJ1794-FMO | 0.310 | 32.6 | 284.0 | R,G,B,W,NIR | 2.74 | F |
S5LPJ1794-M42 | 0.310 | 32.6 | 284.0 | R,G,B,W,NIR | 2.74 | M42x1 |
S5LPJ6194-FMO | 0.450 | 32.6 | 180.0 | R,G,B,W,NIR | 2.74 | F |
S5LPJ6194-M42 | 0.450 | 32.6 | 180.0 | R,G,B,W,NIR | 2.74 | M42x1 |
SS5LPJ2607-FMO | 0.710 | 35.0 | 140.0 | R,G,B,W,NIR | 2.74 | F |
S5LPJ2607-M42 | 0.710 | 35.0 | 140.0 | R,G,B,W,NIR | 2.74 | M42x1 |
S5LPJ7201-FMO | 1.000 | 32.6 | 81.0 | R,G,B,W,NIR | 2.74 | F |
S5LPJ7201-M42 | 1.000 | 32.6 | 81.0 | R,G,B,W,NIR | 2.74 | M42x1 |
在指定的调谐范围内性能稳定性高。
远心恒定,在调谐范围内放大倍数线性变化小
1.2'' 放大镜在垂直方向上具有良好的色彩校正和性能稳定性(重力对液体的影响降低了水平方向上的性能)
1'' 放大镜在垂直和水平方向上都具有良好的性能稳定性。
型号 | 放大倍率 | 推荐传感器孔径 [mm] | 工作距离[mm] | 调谐范围 [mm] | 波段(800-900 nm) | 推荐像素尺寸 [μm] | 安装螺纹 | 带同轴光源版本型号 |
S5VPJ1565 | 0.193 | 16.0 | 284.0 | +/-70.0 | R,G,B | 2.74 | C | - |
S5VPJ6060 | 0.289 | 16.0 | 180.0 | +/-32.5 | R,G,B | 2.74 | C | S5VPL6060-LED |
S5VPJ1260 | 0.311 | 16.0 | 190.0 | +/-27.5 | R,G,B | 3.10 | C | - |
S5VPJ2898 | 0.578 | 16.0 | 92.0 | +/-8.5 | R,G,B | 3.10 | C | S5VPL2898-LED |
S5VPJ6415 | 1.500 | 19.2 | 80.2 | +/-5 | R,G,B,W | 2.74 | C | - |
S5VPJ6420 | 19.2 | 68.2 | +/-5 | R,G,B,W | 2.74 | C | - | |
S5VPJ6425 | 19.2 | 61.4 | +/-5 | R,G,B,W | 3.10 | C | - |
除了我们的远心镜头产品组合外,我们还可根据要求提供各种远心和内中心设计。这些特殊镜头并非定期生产。请将您的询价发送给我们,以便我们根据您所需的数量检查可用性、交货时间和价格。为了在短时间内为您的测试装置提供交货,我们将建立一个演示镜头库存。
型号 | 放大倍率 | 推荐传感器孔径 [mm] | 工作距离[mm] | 波段(800-900 nm) | 推荐像素尺寸 [μm] | 安装螺纹 |
用于APS格式传感器的镜头 | ||||||
S5LPJ0492/M42 | 2.00 | 35.0 | 96.5 | R,G,B,W | 4.60 | M42 |
用于大幅面和更大尺寸传感器的远心镜头 | ||||||
S5LPJ3025/M58 | 0.25 | 43.3 | 310.0 | R,G,B,W | 3.45 | M58 |
S5LPJ3005/M72 | 0.33 | 60.0 | 310.0 | R,G,B | 3.45 | M72 |
S5LPJ1556/M58 | 0.46 | 43.3 | 332.3 | R,G,B,W,NIR | 3.30 | M58 |
S5LPJ7207/M72 | 0.66 | 43.3 | 180.0 | R,G,B | 5.50 | M72 |
S5LPJ7209/M72 | 0.80 | 43.3 | 180.0 | R,G,B | 4.00 | M72 |
SS5LPJ7255/M72 | 1.00 | 56.0 | 120.0 | R,G,B | 4.60 | M72 |
S5LPJ7211/M90 | 1.00 | 70.0 | 180.0 | R,G,B | 5.00 | M90 |
S5LPJ7212/M90 | 1.25 | 70.0 | 141.0 | R,G,B | 4.20 | M90 |
S5LPJ7215/M90 | 1.51 | 70.0 | 111.0 | R,G,B | 6.00 | M90 |
高倍率远心镜头 | ||||||
S5LPJ2533 | 3.00 | 16.0 | 100.4 | R | 3.45 | C |
S5LPJ2555 | 5.00 | 16.0 | 100.5 | R | 4.50 | C |
远心短波红外镜头 | ||||||

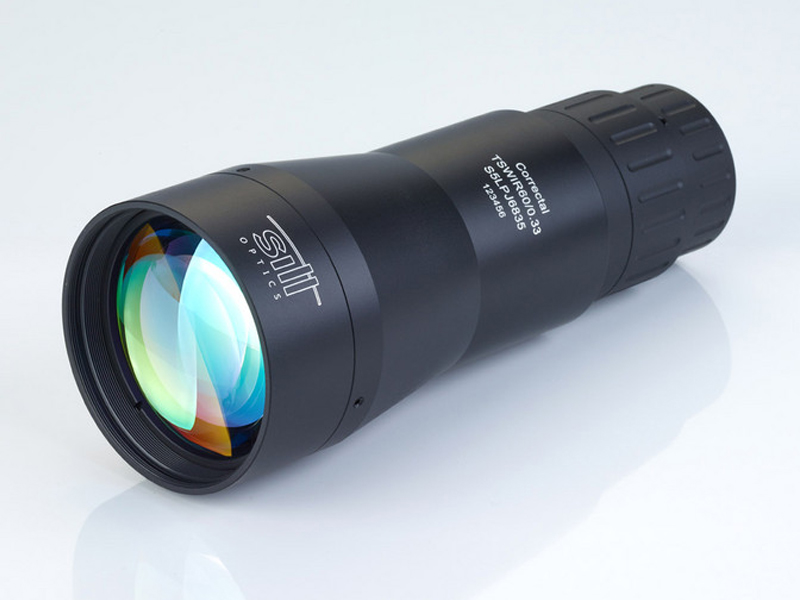

S5LPJ6835 | 0.33 | 16.0 | 147.0 | SWIR | 10.00 | C |
S5LPJ6837 | 0.50 | 24.0 | 147.0 | SWIR | 10.00 | M42 |
型号 | 焦距 [mm] | 推荐传感器孔径 [mm] | 最小视场[mm] | 工作距离[mm] | 波段(800-900 nm) | 推荐像素尺寸 [μm] | 安装螺纹 |
用于多线阵相机的常规光轴镜头(RGB-近红外) | |||||||
S5LPJ4429 | 28.0 | 40.96 | 4.0 | 450 - 1200 | R,G,B,W,NIR | 5.00 | M58, optional M42 |
S5LPJ4440 | 40.0 | 40.96 | 4.0 | 350 - 1200 | R,G,B,W,NIR | 5.00 | M58, optional M42 |
S5LPJ4465 | 65.0 | 40.96 | 4.0 | 500 - 1500 | R,G,B,W,NIR | 5.00 | M58, optional M42 |
常规光轴 SWIR 镜头 | |||||||

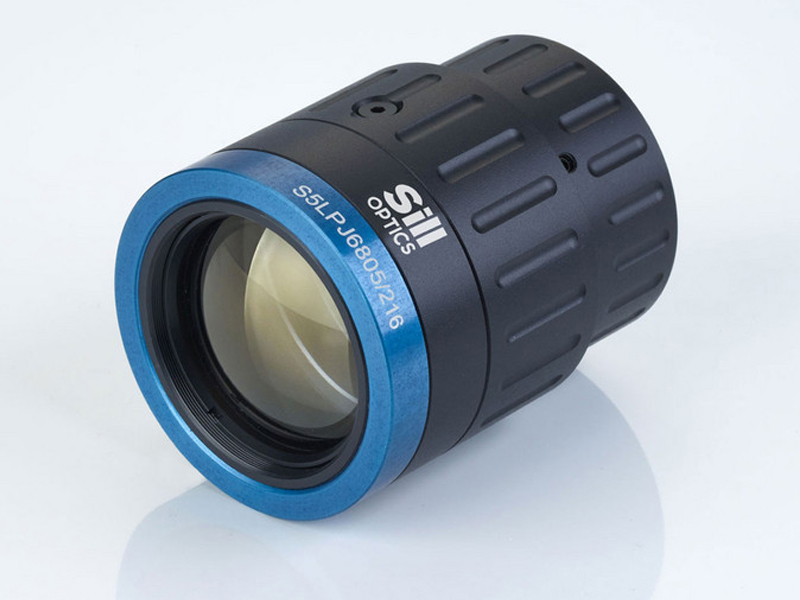

S5LPJ6805/216 | 50.0 | 16.0 | 1.8 | 400 - inf | SWIR | 10.00 | C |
S5LPJ6807/M42 | 75.0 | 25.6 | 2.0 | 500 - inf | SWIR | 10.00 | M42x1 |
用于激光加工成像的常规光轴远心镜头 | |||||||
S5LPJ0305 | 150.3 | 8.0 | 8.0 | infinity | R | 5.60 | C |
S5LPJ0303 | 305.3 | 11.0 | 16.0 | infinity | R | 5.00 | C |
集成液态镜头的用于激光加工成像的常规光轴远摄镜头 | |||||||
S5VPJ0305 | 150.0 | 11.0 | 8.0 | infinity | R | 5.60 | C |
S5VPJ0303 | 304.3 | 11.0 | 11.0 | infinity | R | 5.00 | C |
LED 聚光镜是我们远心成像镜头产品组合中的一部分,这些聚光镜用作准直背光,用于机器视觉中的高精度测量,以提供高均匀性和发射光平行度。除了标准组合聚光镜外,我们还提供其他尺寸(最大照明直径 Ø150)以及根据要求进行修改或定制开发。
型号 | 通光孔径[mm] | 焦距[mm] | LED | 波长[nm] | 最大电流 | 连接器 |
红外聚光镜 | ||||||
S6IRI4530 | 30.0 | 30.0 | SFH4770S | 850 | 1000 | M8/4-pin |
S6IRI4540 | 55.0 | 76.0 | SFH4770S | 850 | 1000 | M8/4-pin |
S6IRI4550 | 73.0 | 100.0 | SFH4770S | 850 | 1000 | M8/4-pin |
红光聚光镜 | ||||||
S6IRI4531 | 30.0 | 30.0 | GR QSSPA1.13 | 623 | 1000 | M8/4-pin |
S6IRI4541 | 55.0 | 76.0 | GR QSSPA1.13 | 623 | 1000 | M8/4-pin |
S6IRI4551 | 73.0 | 100.0 | GR QSSPA1.13 | 623 | 1000 | M8/4-pin |
蓝光聚光镜 | ||||||
S6IRI4532 | 30.0 | 30.0 | GB QSSPA1.13 | 470 | 1000 | M8/4-pin |
S6IRI4542 | 55.0 | 76.0 | GB QSSPA1.13 | 470 | 1000 | M8/4-pin |
S6IRI4552 | 73.0 | 100.0 | GB QSSPA1.13 | 470 | 1000 | M8/4-pin |
绿光聚光镜 | ||||||
S6IRI4533 | 30.0 | 30.0 | GT QSSPA1.13 | 528 | 1000 | M8/4-pin |
S6IRI4543 | 55.0 | 76.0 | GT QSSPA1.13 | 528 | 1000 | M8/4-pin |
S6IRI4553 | 73.0 | 100.0 | GT QSSPA1.13 | 528 | 1000 | M8/4-pin |
