射频金属管CO2激光器

高性能射频金属管CO2激光器,以满足广泛的应用和材料加工需求

时间:2020-07-14 类别:激光器 光源 关注:461

二氧化碳激光器全金属密封设计和专属的制造方法确保了最高的气体纯度,从本质上延长了工作寿命(4.5万小时),激光管坚固的腔体设计给激光谐振腔提供了超稳定的平台,保证激光器能够适应现代工业恶劣的工作环境。以其高性能、高可靠性和低成本,成为激光打标、雕刻和切割系统的理想选择。

我们一站式供应各种类型的进口CO2激光器,新锐激光器,新锐CO2激光器,二氧化碳激光器,CO2激光器,射频CO2激光器,射频激励CO2激光器,紧凑型激光器,CO2射频金属管激光器,UL激光器,universal激光器,射频激励CO2激光器,宙斯CO2激光器,宙斯CO2射频激光器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

    美国新锐Synrad二氧化碳激光器全金属密封设计和专属的制造方法确保了最高的气体纯度,从本质上延长了工作寿命(4.5万小时),激光管坚固的腔体设计给激光谐振腔提供了超稳定的平台,保证激光器能够适应现代工业恶劣的工作环境。Synrad 激光器以其高性能、高可靠性和低成本,成为激光打标、雕刻和切割系统的理想选择。

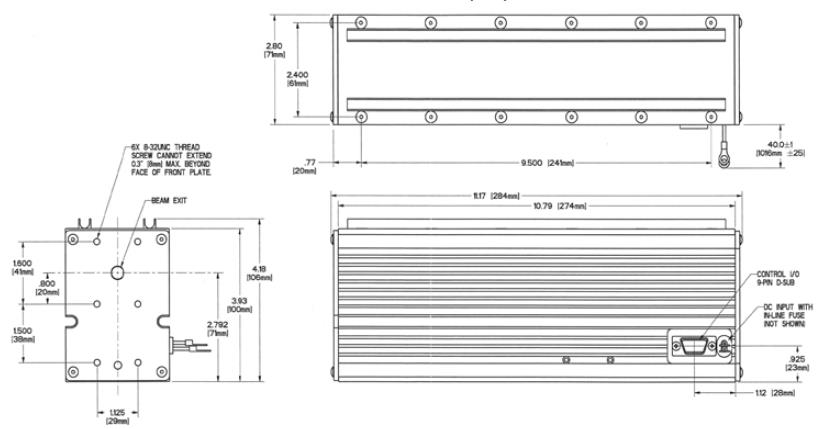

    32系列 5W二氧化碳激光器

Synrad 32-1激光器(新产品)

    32系列具有唯一一款射频集成5瓦CO2激光器,它是一款独特的激光器,是专门用于PCB打标应用的最佳解决方案,特别要求小型机器以用于紧凑型工厂的装置。32-1也是业界最小的CO2激光器,在低功耗的工业级CO2激光器领域树立了新标杆。目前,许多敏感打标应用使用较高功率的激光器,并且释放额外的激光功率以避免烧穿和过度熔化。32-1专为敏感材料的打标和编码应用而设计,比高功率激光器使用更少的能量,降低了运营成本。

                型号STS-32-1
                输出激光功率                5W
                光束质量M2                < 1.2
                上升时间/下降时间                <150/150µsec
                光束直径                2.3+0.5mm
                激光波长                10.6+0.03µm
                功率稳定性                +15% (典型值~10% )
                冷却方式                空气
                最大制冷量要求                150W
                输入电源电压电流                30VDC/4A
                外形尺寸                284x71x106mm
                重量                3.18kg

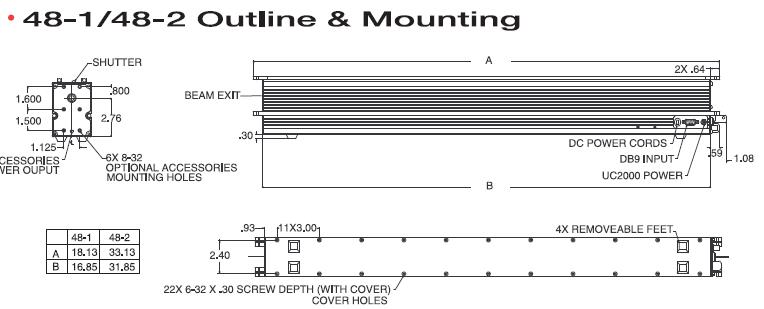

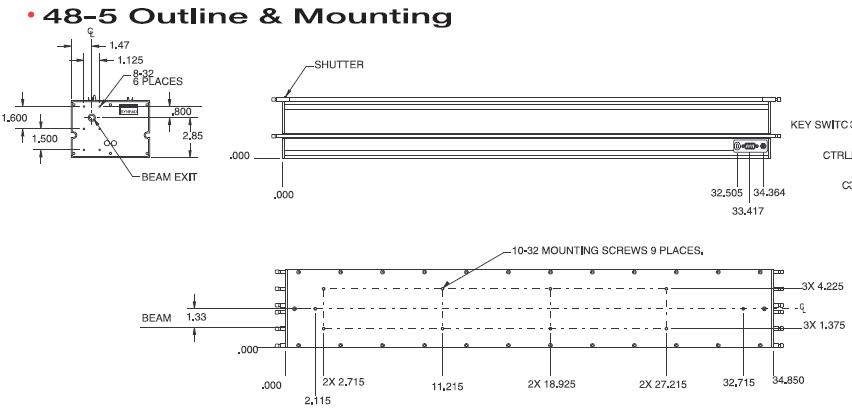

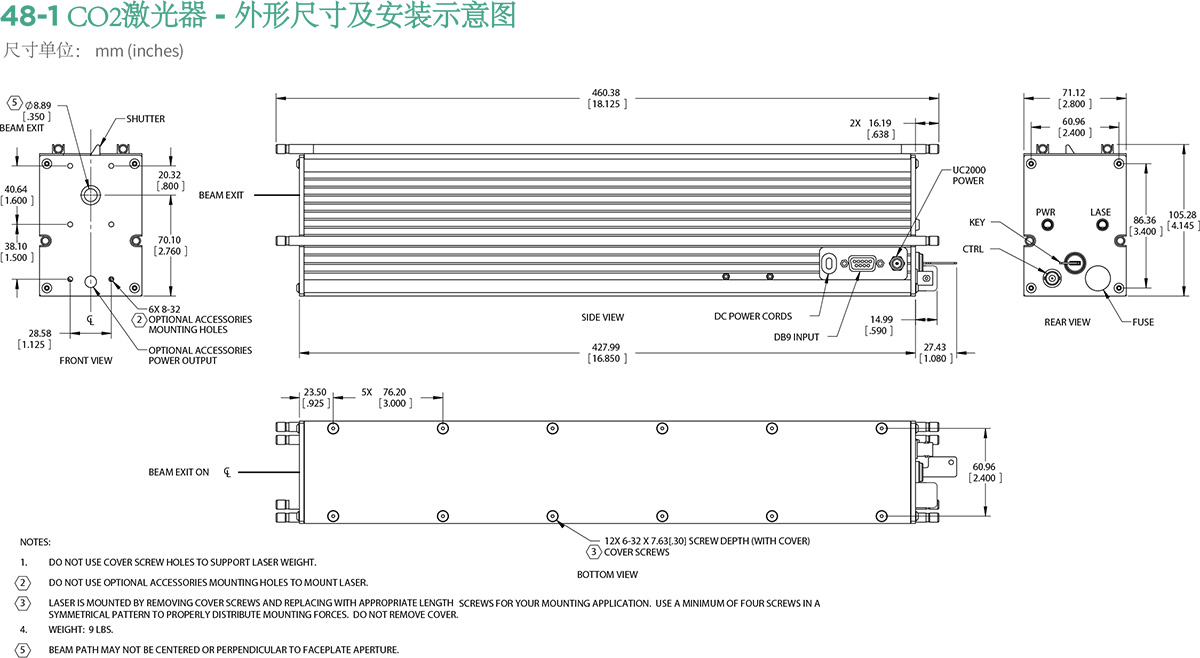

    48系列激光器(8W-50W)

Synrad J48系列激光器

    Synrad的原始“全金属”管技术打开了用于工业应用的密封CO2激光器的大门。经过超过25年的发展,我们的48系列仍然是性能、可靠性、长寿命和低成本的行业标准。48系列是Synrad最紧凑的激光器,是集成到标记 、雕刻和小型切割系统的主力,在这些系统中,工业环境中的性能和可靠性至关重要。

                产品型号STS-48-1                STS-48-1 WSTS-48-2STS-48-2WSTS-48-5W
                输出功率                8W@9.3µm
10W@10.6µm
                8W@9.3µm
10W@10.6µm
18W@9.3µm
 25W@10.6µm
18W@9.3µm
 25W@10.6µm
50W
                模式质量                M²<1.2                M²<1.2M²<1.2M²<1.2M²<1.2
                上升时间                <150µsec                < 150µsec<150µsec<150µsec<150µsec
                光束直径                3.5mm                3.5mm3.5mm3.5mm3.5mm
                激光波长                9.3μm/10.6μm                9.3μm/10.6μm9.3μm/10.6μm9.3μm/10.6μm10.6μm
                冷启动功率稳定性                +10%                +10%+5%+5%+5%
                冷却                空气                水空气
                最大热负荷                300W                300W500W500W800W
                输入电压/电流                30VDC/7A                30VDC/7A30VDC/14A30VDC/14A30VDC/28A
                外形尺寸                429x71x107mm                429x71x107mm810x71x107mm810x71x107mm886x135x114mm
                重量                4.1kg                4.1kg8.2kg8.2kg20kg

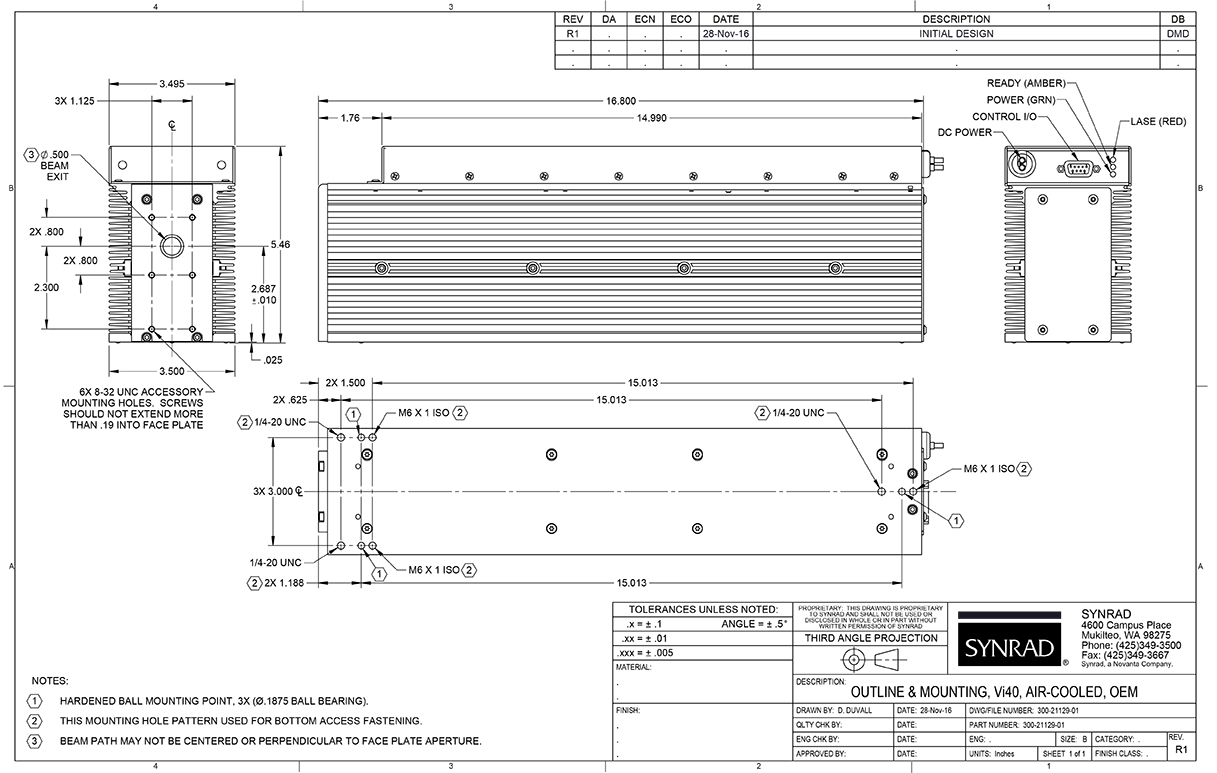

    v系列激光器(30W和40W)

Synrad V40激光器

    Synrad的V系列激光器是高性能激光雕刻机和高速标记系统的理想光源。设计用于与独特的3点安装系统轻松集成,适用于各种安装选项。v系列与ti和vi系列激光器采用共同的光束出口点,可实现轻松的插入式替换。为了使集成尽可能简单,v系列激光器包括板载发电机、工业标准5-24 VDC I/O端口和通过15针D型连接器实现远程控制状态。

                产品型号                STS-v30                STS-v30WSTS-v40STS-v40W
                输出功率                20W@9.3µm
25W@10.2µm
30W@10.6µm
                20W@9.3µm
25W@10.2µm
30W@10.6µm
40W40W
                模式质量                M2<1.2                M2<1.2M2<1.2M2<1.2
                上升时间                <100µsec                <100µsec<100µsec<100µsec
                光束直径                2.5mm                2.5mm2.5mm2.5mm
                光束发散(全角)                <7.0mrad                <7.0mrad<7.0mrad<7.0mrad
                激光波长                9.3 µm/10.2 µm/10.6 µm                9.3µm/10.2µm/10.6µm10.6µm10.6µm
                功率稳定性                +5%/+3%                +5%/+3%+5%/+3%+5%/+3%
                冷却                空气                水空气
                最大热负荷                450W                450 W540W540W
                输入电压/电流                30VDC/15A
30VDC/16A (风扇)
                30VDC/15A30VDC/18A30VDC/18A
                外形尺寸                428x117x146mm                428x117x146mm579x117x146mm579x117x146mm
                重量                8.2kg                8.7kg11.6 kg10.9 kg

    vi系列激光器(30W和40W)

Synrad Vi30激光器

    超紧凑的下一代激光器,适用于严苛的工业编码、标记和雕刻应用。专为原始设备制造商(OEM)设计,具有小尺寸和插入式兼容性,与v和ti系列激光器采用相同的光束出口点。新的vi40包括一个新的温度传感功能,用于实时状态监测,Gen2管设计有效地管理热阻和功率,以提供稳定的精确光束。vi系列提供一些最紧凑、最轻的30 W和40 W CO2激光器,非常适合小空间和重量敏感的系统。

                型号                STS-vi30                STS-vi40
                输出功率                20W@9.3µm
25W@10.2µm
30W@10.6µm
                40W
                模式质量                M2<1.2                M2<1.2
                上升时间                <100µsec                <100µsec
                光束直径                2.5mm+0.5 mm                2.5mm+0.5mm
                光束发散(全角)                <7.0mrad                <7.0mrad
                波长                9.3µm/10.2µm/10.6µm                10.6µm
                功率稳定性                +5%/+3%                +5%/+3%
                冷却                风冷/水冷                空气
                热负荷(最大)                500W                680W
                输入电压/电流                48VDC/10A                48VDC/15A
                外形尺寸                427x89x138mm                1427x89x138mm
                重量                5.9kg                5.9kg

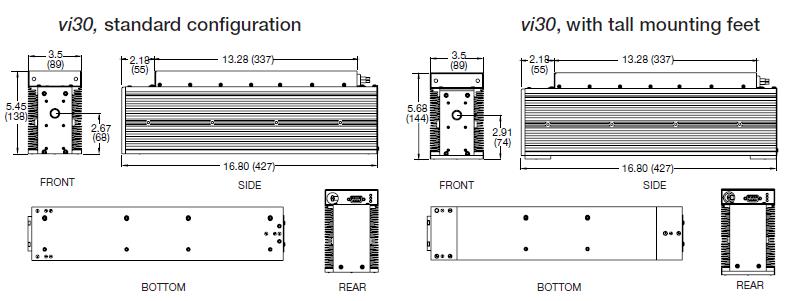

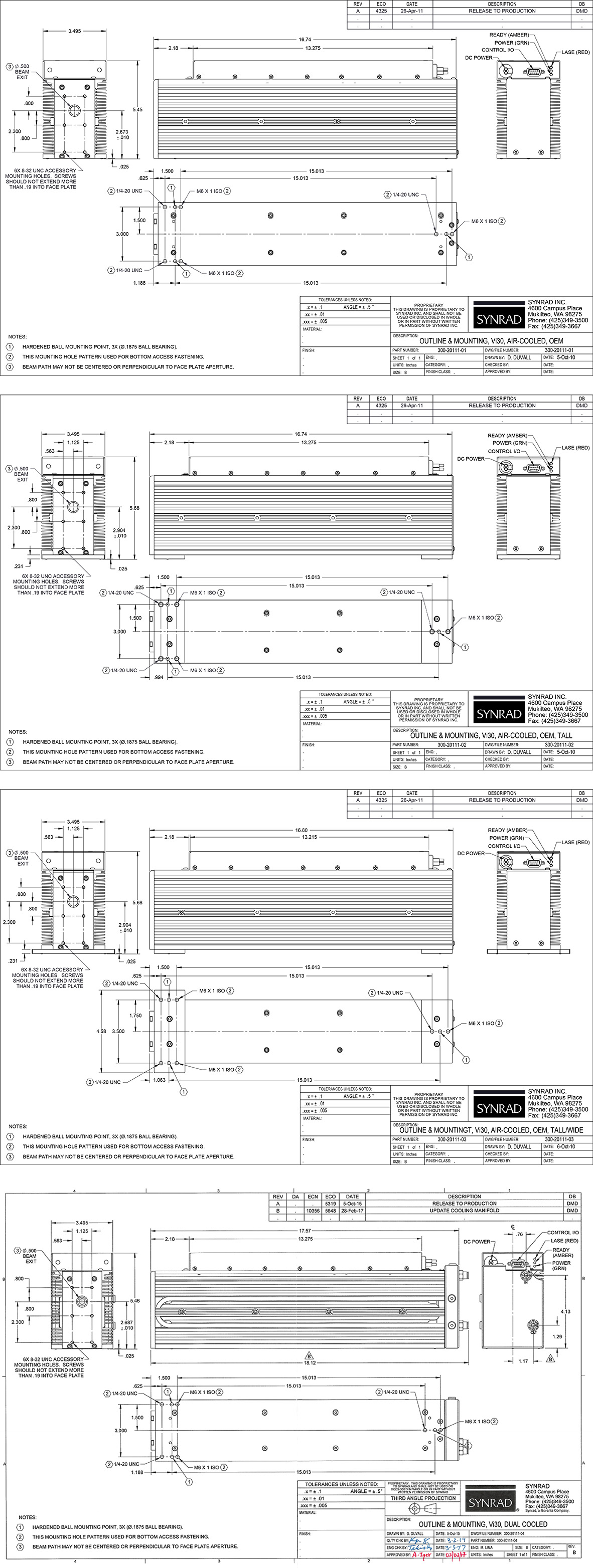

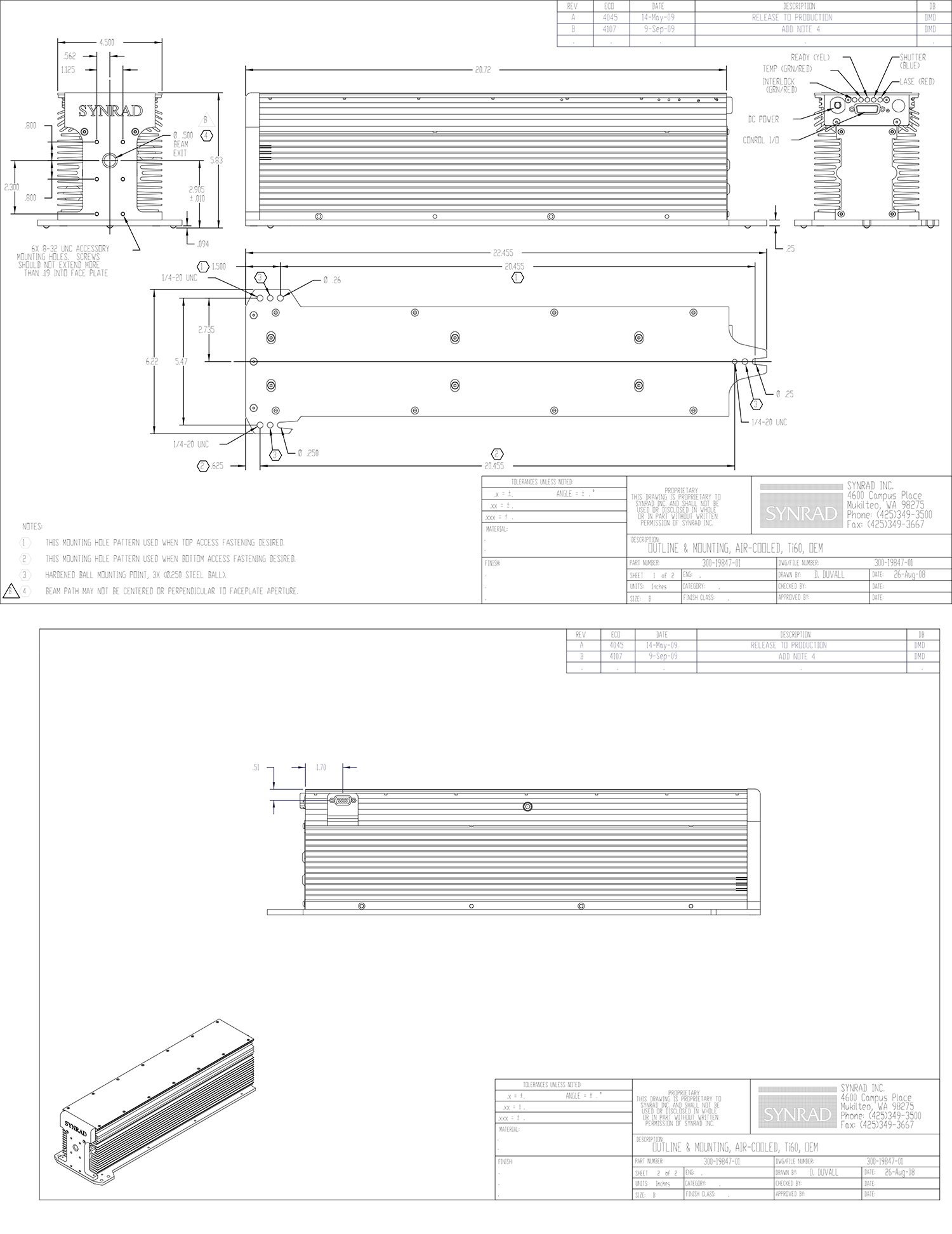

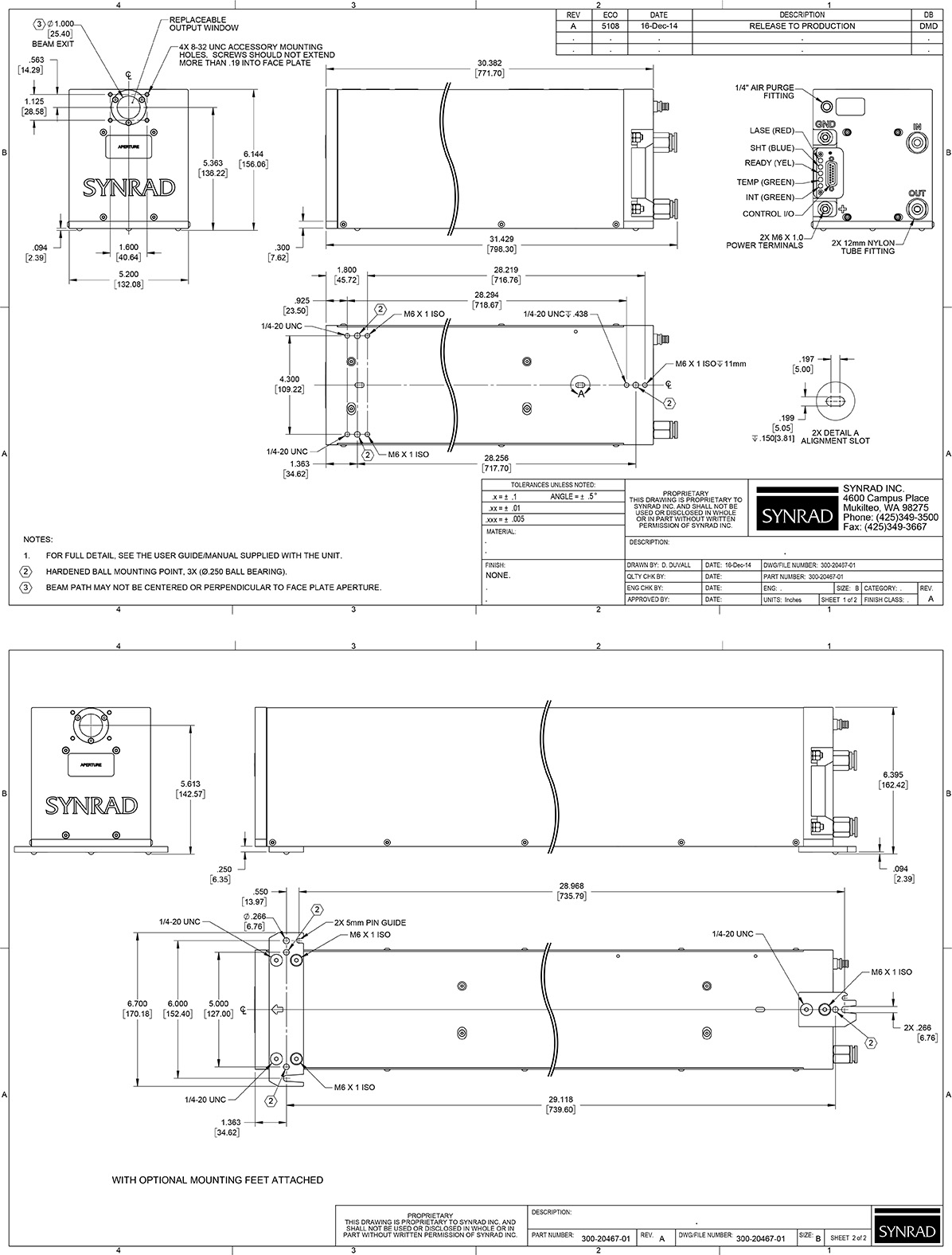

vi系列激光器外形尺寸

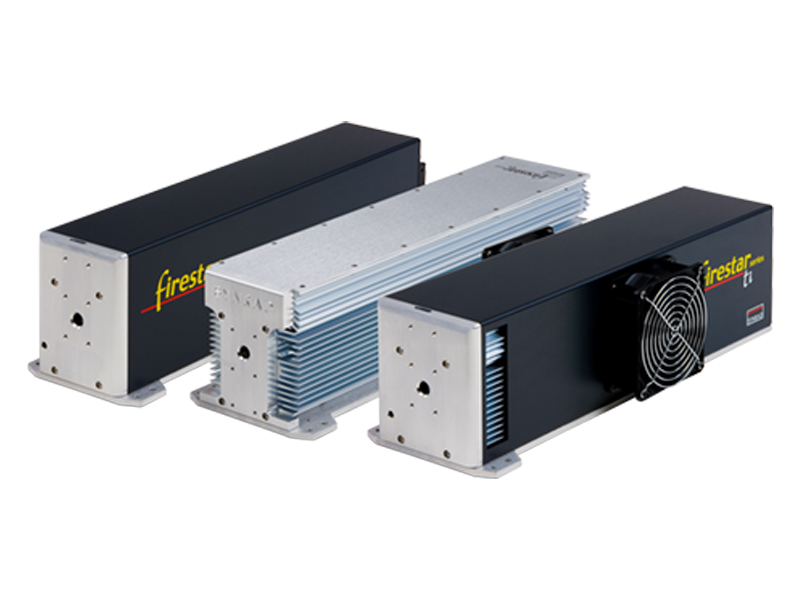

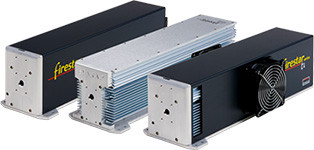

    ti系列激光器(60W-100W)

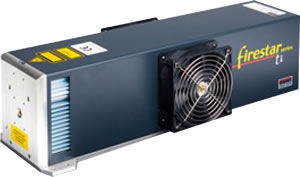

Firestar Ti60/Ti80/Ti100 CO2激光器

    风冷CO2激光器的最大功率和性能是我们ti系列技术的驱动力。Synrad的ti系列激光器采用获得专利的混合非稳谐振器设计,创造出一种紧凑的激光器,具有出色的光束质量,可聚焦到实现最小光斑尺寸,在工作表面上提供最大的功率密度。专为匹配其紧凑型谐振器而设计的高性能射频电路可提供快速上升时间和出色的方波性能。该产品功率高、具有快速脉冲功能,光学品质出色,非常适合于要求使用激光光束进行快速扫描或产生脉冲的应用。因此,实现了更快的加工速度、更高的分辨率和优化的切割、标记和雕刻应用质量。

    针对存在高速和精度要求的应用,Synrad 提供水冷型 ti 系列产品,其平均输出功率介于 60W 至 100W 之间。在保持所有其他性能属性的同时,高稳定性(HS)型号可保证实现暖风功率稳定性< + 2%。HS型号在对功率密度波动敏感的应用中尤其有效,例如电子胶片处理、3D打印和织物标记。

                型号                STS-ti60                STS-ti60W                STS-ti60HSSTS-ti80STS-ti80WSTS-ti80HS
                输出功率                60W                60W                60W80W80W80W
                模式质量                M2<1.2                M2<1.2                M2<1.2M2<1.2M2<1.2M2<1.2
                上升时间                <75µsec                <75µsec                <75µsec<75µsec<75µsec<75µsec
                光束直径                2.2mm+0.3mm                2.2mm+0.3mm                2.2mm+0.3mm2.2mm+0.3mm2.2mm+0.3mm2.2mm+0.3mm
                光束发散(全角)                <7.0mrad                <7.0mrad                <7.0mrad<7.0mrad<7.0mrad<7.0mrad
                波长                9.3µm/10.2µm/10.6µm                9.3µm/10.2µm/10.6µm                10.6µm9.3µm/10.2µm/10.6µm9.3µm/10.2µm/10.6µm10.6µm
                典型功率稳定性                +7%/+6%                +7%/+6%                +4%/+2%*+7%/+6%+7%/+6%+4%/+2%*
                冷却                风冷/风扇                水                水风冷/风扇
                最大热负荷                900W                900W                900W1200W1200W1200W
                输入电压/电流                48VDC/18A                48VDC/18A                48VDC/18A48VDC/22A48VDC/22A48VDC/22A
                外形尺寸                571x196x150mm                544x104x150mm                544x104x150mm571x196x150mm2544x104x150mm544x104x150mm
                重量                13.1kg                11.9kg                19kg13.1kg11.9kg19kg
                型号                STS-ti100                STS-ti100W                STS-ti100HS                STS-ti100P
                输出功率                100W                100W                100W                100W
                峰值功率                不适用                不适用                不适用                300W
                模式质量                M2<1.2                M2<1.2                M2<1.2                M2<1.2
                上升时间                <75µsec                <75µsec                <75µsec                <60µsec
                光束直径                2.0mm+0.3mm                2.0mm+0.3mm                2.0mm+0.3mm                2.0mm+0.3mm
                光束发散(全角)                <7.0mrad                < 7.0mrad                <7.0mrad                <7.0mrad
                波长                9.3/10.2/10.6µm                9.3/10.2/10.6µm                9.3/10.2/10.6µm                9.3/10.2/10.6µm
                典型功率稳定性                +7%/+6%                +7%/+6%                +4%/+2%*                +7%/+6%
                冷却                风冷/风扇                水                水                水
                最大热负荷                1700W                1700W                1700W                1700W
                输入电压/电流                48VDC/35A                48 VDC/35A                48VDC/35A                48VDC/35A
                外形尺寸                544x104x150mm                544x104x150mm                544x104x150mm                633x142x150mm
                重量                14.6kg                11.9kg                19kg                12.1kg

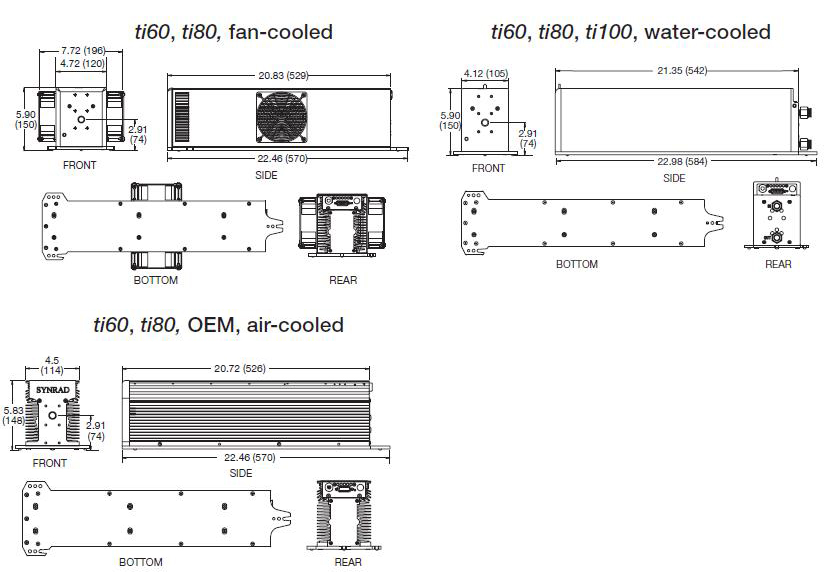

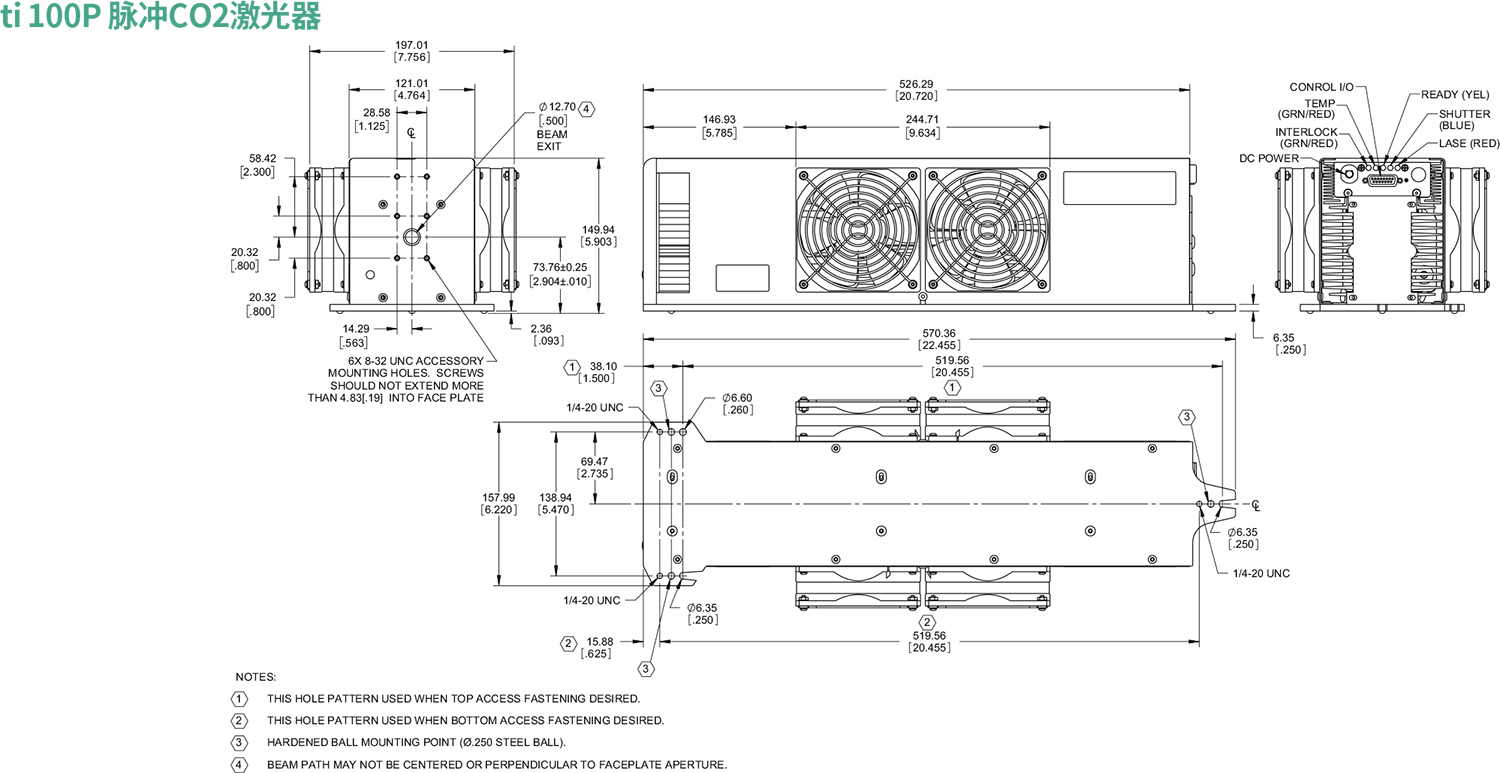

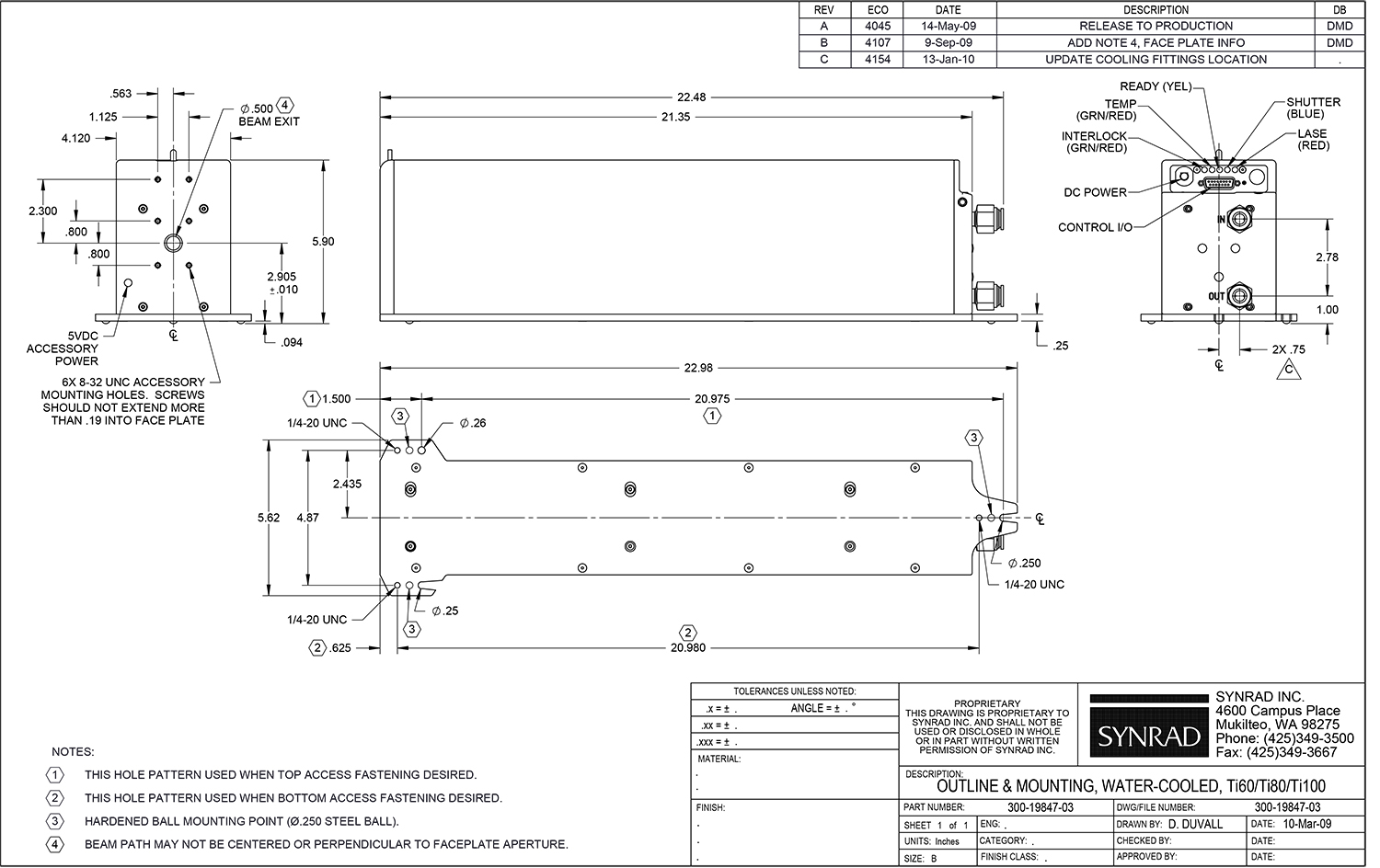

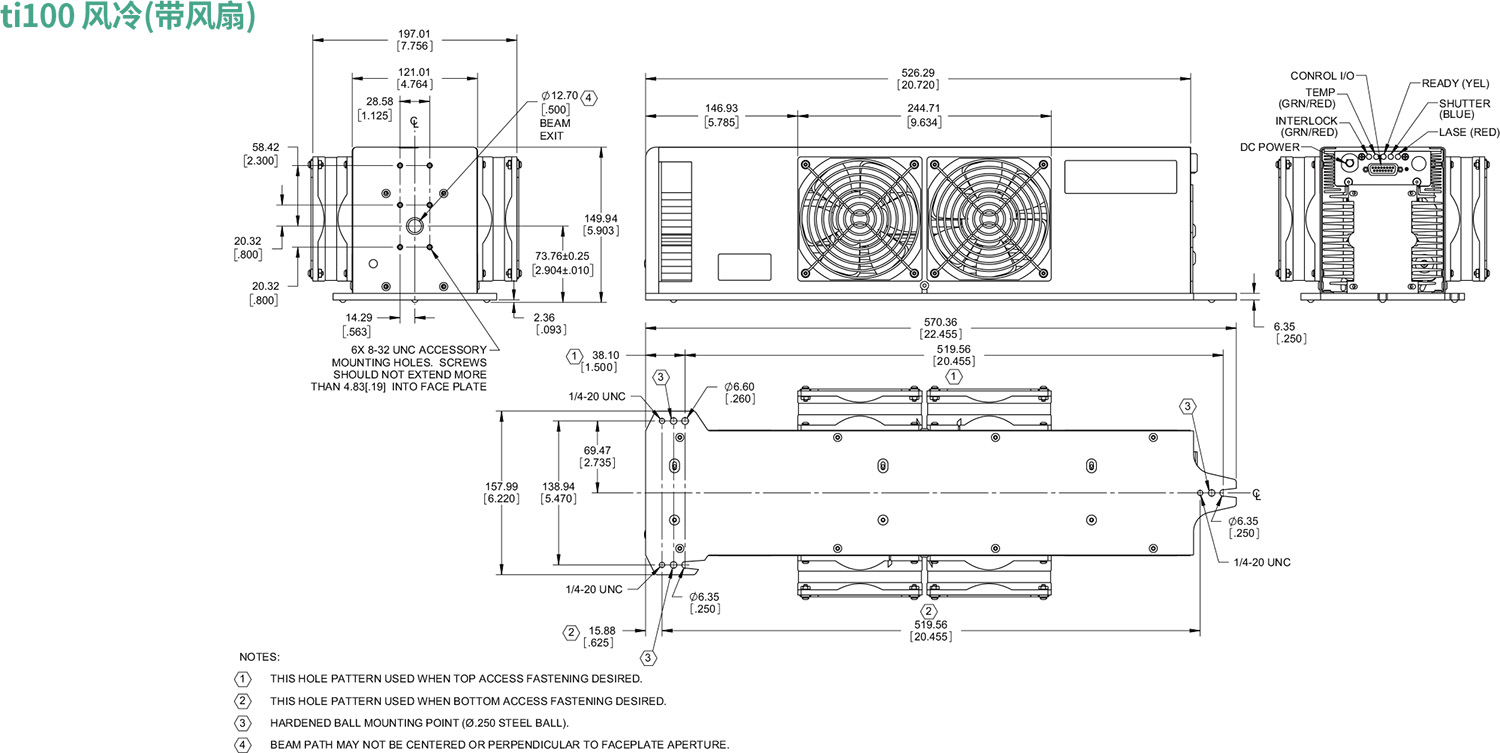

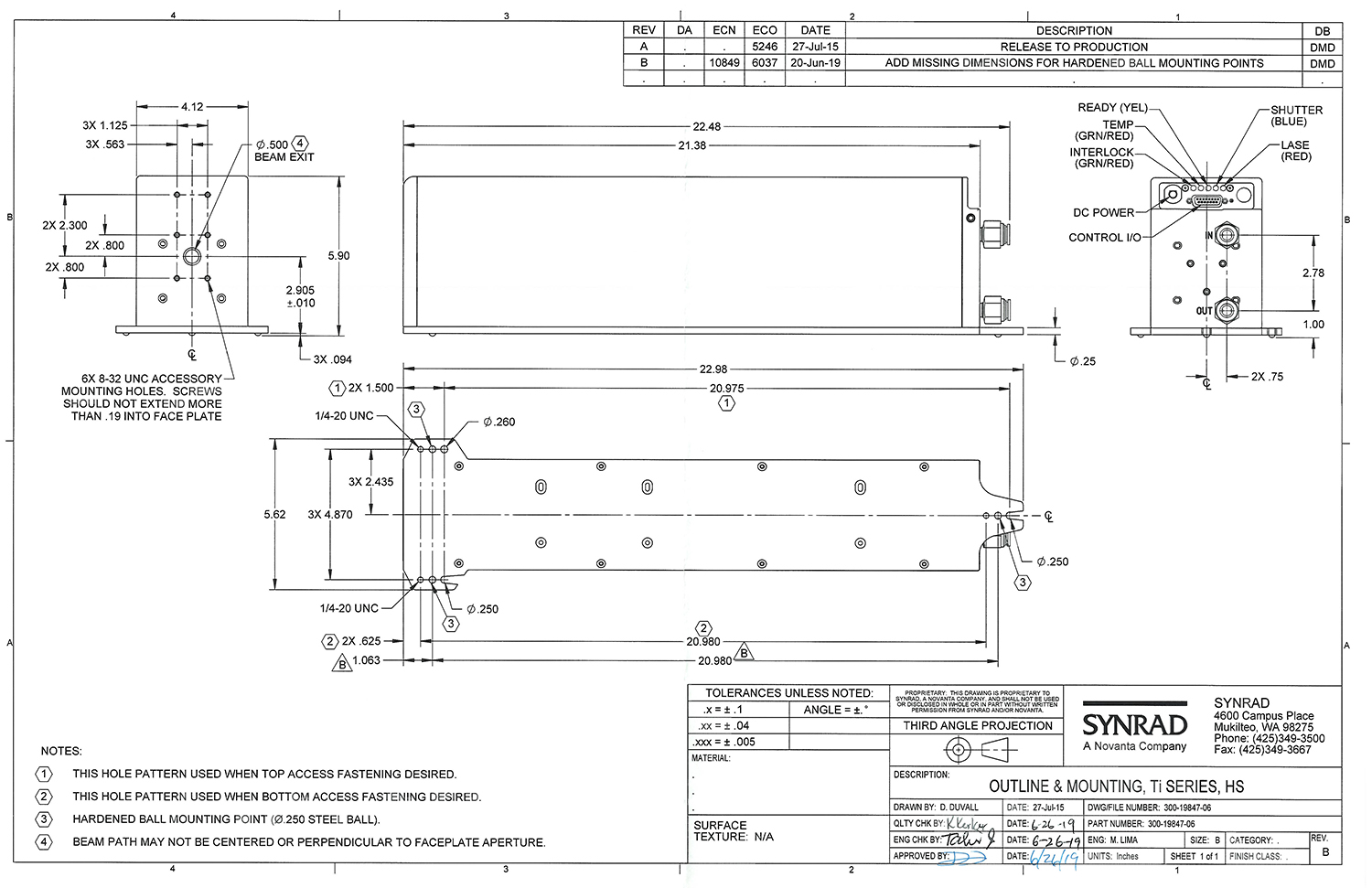

ti系列激光器外形尺寸

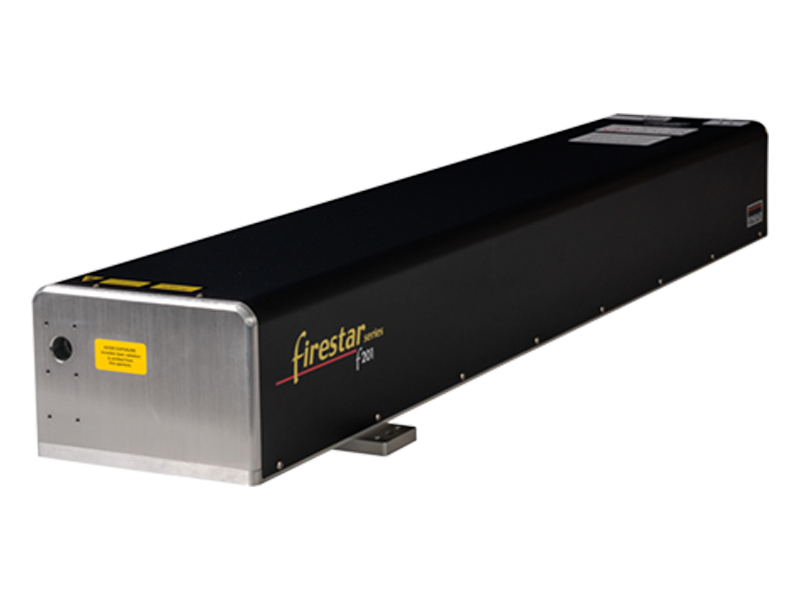

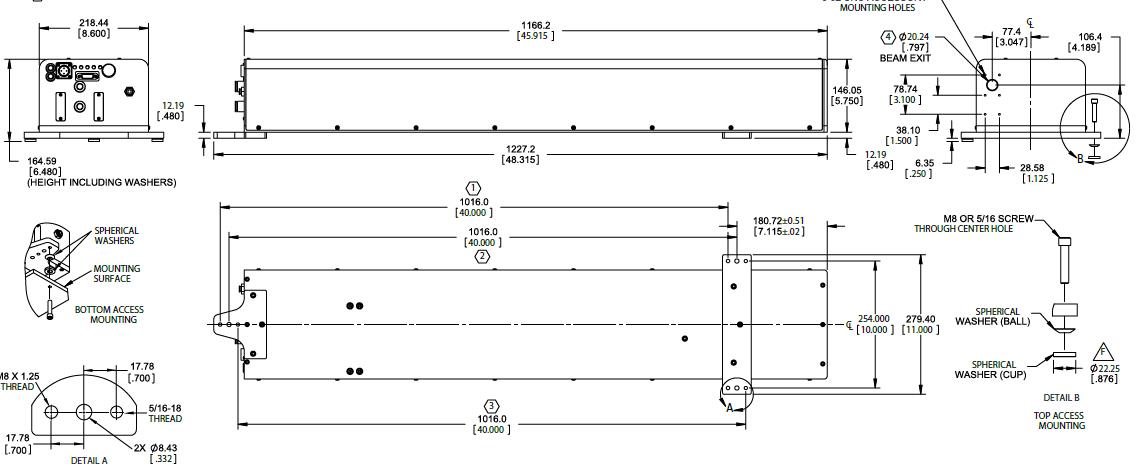

    f系列200W激光器

f系列200W激光器

    专为切割、射孔和钻孔应用提供经济高效的200W输出。完全集成的激光器/射频设计最大限度地减小了尺寸和重量;非常适合安装在机械臂和高速标记系统上,或完全集成到平板切割系统中。F系列激光器具有完全集成的射频电源和清洁、简单的水冷和控制信号接口,可最大限度地缩短集成时间,同时为系统设计人员、OEM制造商和完整的交钥匙系统供应商提供最大的灵活性。

                型号STS-f201
                输出功率                >180W@10.2µm, >200W@10.6µm
                模式质量                M2<1.2
                上升时间                <150µsec
                光束直径                4.5mm+0.1mm
                光束发散(全角)                4.0mrad+0.2mrad
                激光波长                10.2µm/10.6µm
                功率稳定性                +7%/+5%
                冷却                水
                最大热负荷                4000W
                输入电压/电流                96VDC/36A
                外形尺寸                1166x218x165mm
                重量                43.5kg

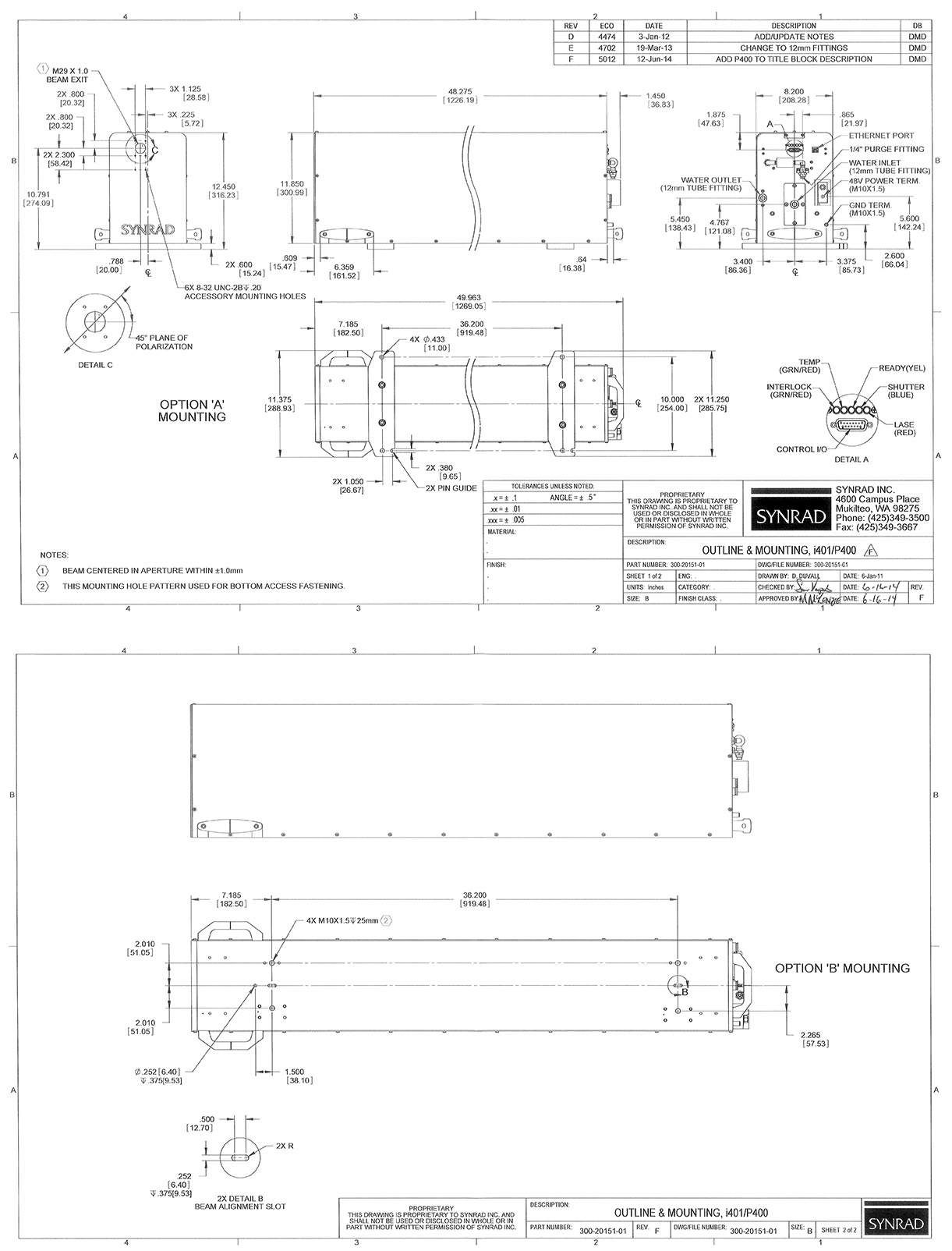

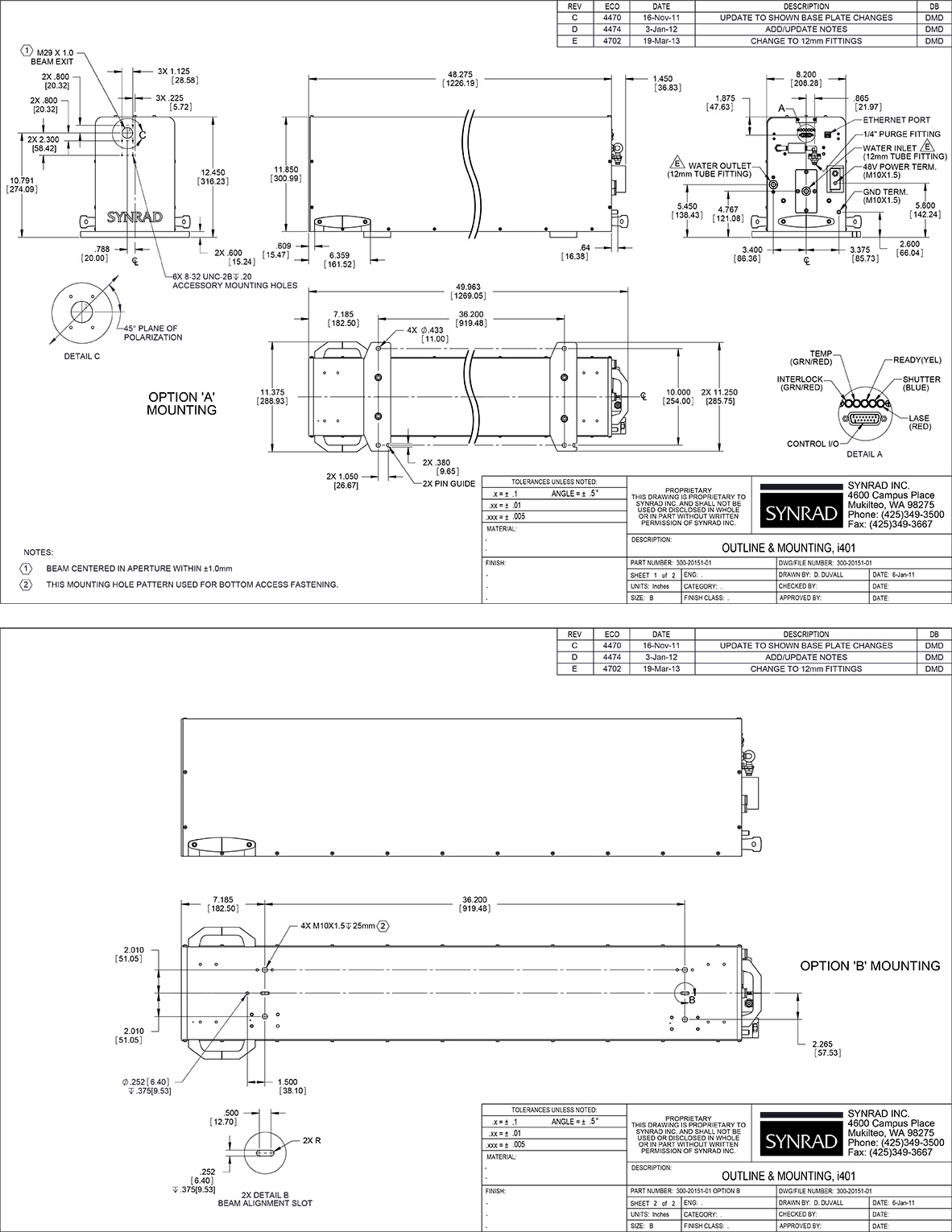

    i系列400W激光器

i系列400W激光器

    最小最节能的400 W CO2激光器。i系列提供400 W近乎完美的光束质量和45°线性偏振,适用于高精度应用。i系列根据混合波导/非稳谐振器构建而成,具有快速上升/下降时间,同时由四个可更换的集成48 V射频模块驱动。i系列可提供最佳的能源效率,同时具有同类最佳的能效,比其他400 W激光器高出23%。凭借其单管设计,i系列的重量比有竞争力的激光器低24% - 这是安装在移动龙门架系统或机器人运动系统上的一个重要因素。i系列包括一个基于TCP/IP网络的互联网接口,可通过标准网络浏览器访问有关LED和射频模块状态的信息,包括电压、电流和温度测量,以管理激光器操作并确保最佳性能。内置的气体吹扫端口可轻松连接氮气或CDA吹扫系统,内置机电快门可确保操作员安全,使i系列成为终极OEM激光器。

                型号STS-i401
                输出功率                400W
                模式质量                M2<1.2
                上升时间                <100µsec
                光束直径                6.0mm+0.6mm
                光束发散(全角)                2.5mrad+0.3mrad
                波长                10.2µm/10.6µm
                功率稳定性                +7%/+5%
                冷却                水
                热负荷                6000W
                输入电压/电流                48VDC/125A
                外形尺寸                1227x208x300mm
                重量                59kg

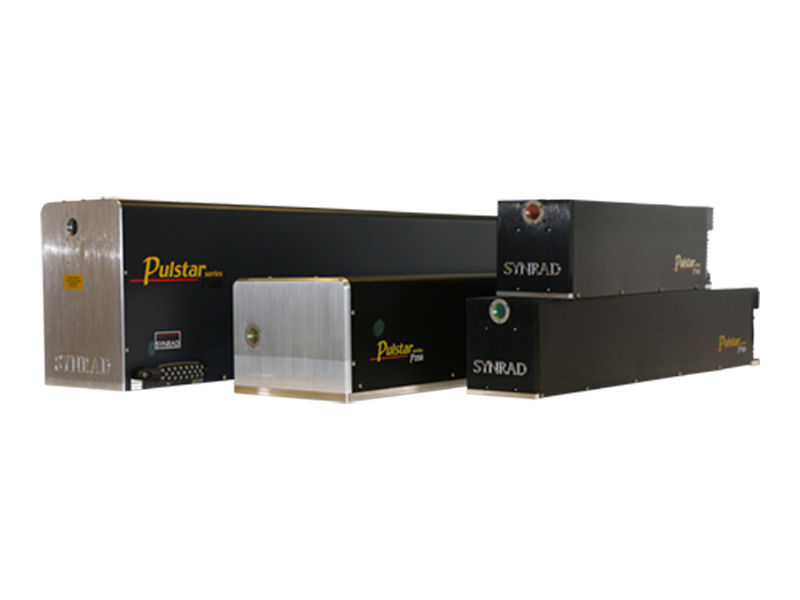

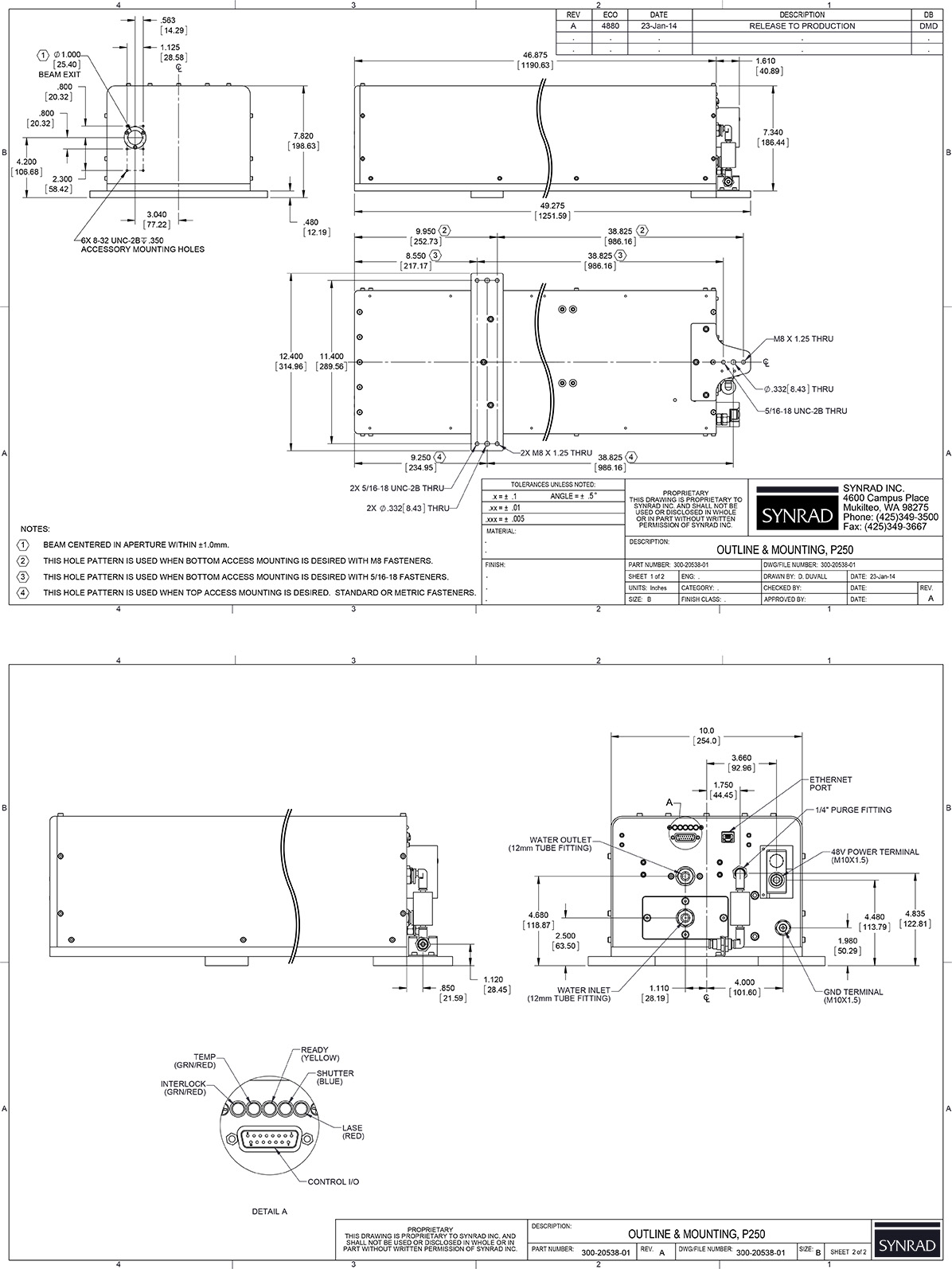

    p系列100W至400W激光器

p系列100W至400W激光器

    使用Synrad的p系列高性能脉冲CO2激光器,切割速度更快、钻孔完美无瑕、微加工精度高。通过利用脉冲技术多次提供比标准连续波激光功率电平大的峰值脉冲功率电平,p系列将切割、钻孔和射孔应用扩展到更广泛的材料,包括膜、高性能纺织品、某些金属和高科技复合材料。Synrad p系列CO2工业激光器提供近乎完美的光束质量,部分原因在于光圈前的内部光束调节,将光束聚焦到一个窄点以增加激光加工细节。所有型号均专为工业环境而设计,设有内置气体吹扫端口,便于进行现场维修和保护光学窗口。p系列设定了脉冲式CO2激光器在转换、电子和包装等行业的性能标准。

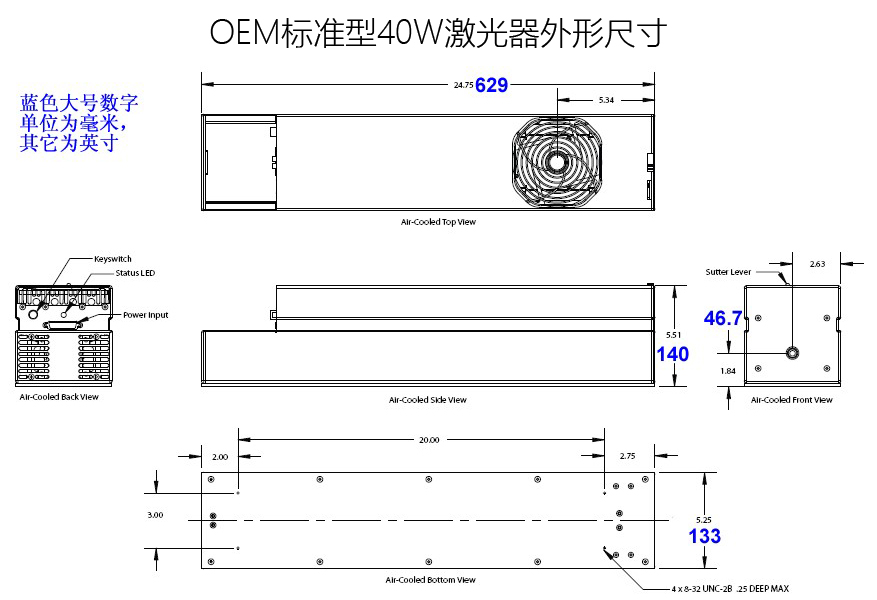

宙斯(UNIVERSAL)CO2射频激光器

UL系列射频激励二氧化碳激光器是由美国Universal Laser Systems Inc公司制造。美国公司已授权本公司为亚洲区域(包括中国)总代理,为亚洲客户提供售前、售中和售后服务。

    目前已有超过三万台激光器在世界各地运行。为客户提供长达12个月的免费保修,省却用户的后顾之忧。价格低廉的OEM型激光器特别适合激光设备制造厂家,如激光切割机、激光雕刻机和激光打标机生产厂家,可以十分方便地将我们的激光器集成到激光设备中。

  •             所有激光器都是风冷激光器,两种结构是OEM基本型、OEM标准型。

  •             OEM基本型是基本结构形式,没有外壳和风扇,特别适合系统/设备制造商使用。

  •             OEM标准型,包含铝制外壳和风扇,特别适合需要将激光器外露的使用场合。

  •             所有激光器包含射频电源、内置触发(internal tickle)和安全连锁。

  •             所有激光器可以连续运行,也可以脉冲运行,脉冲最高频率达5kHz。

  •             根据客户要求可以加装红光指示。

  •             激光输出功率等级为10W、25W、30W、40W、50W、60W、75W、100W、120W和150W。

    激光器翻新服务:我们也提供Universal激光器的翻新业务,所有激光器返回到美国工厂翻新,重新充气,电源和光学元器件全部换新,交货快,整个翻新只需10天既可完成。翻新后的激光器就是一台崭新的激光器,但价格远远低于新激光器。

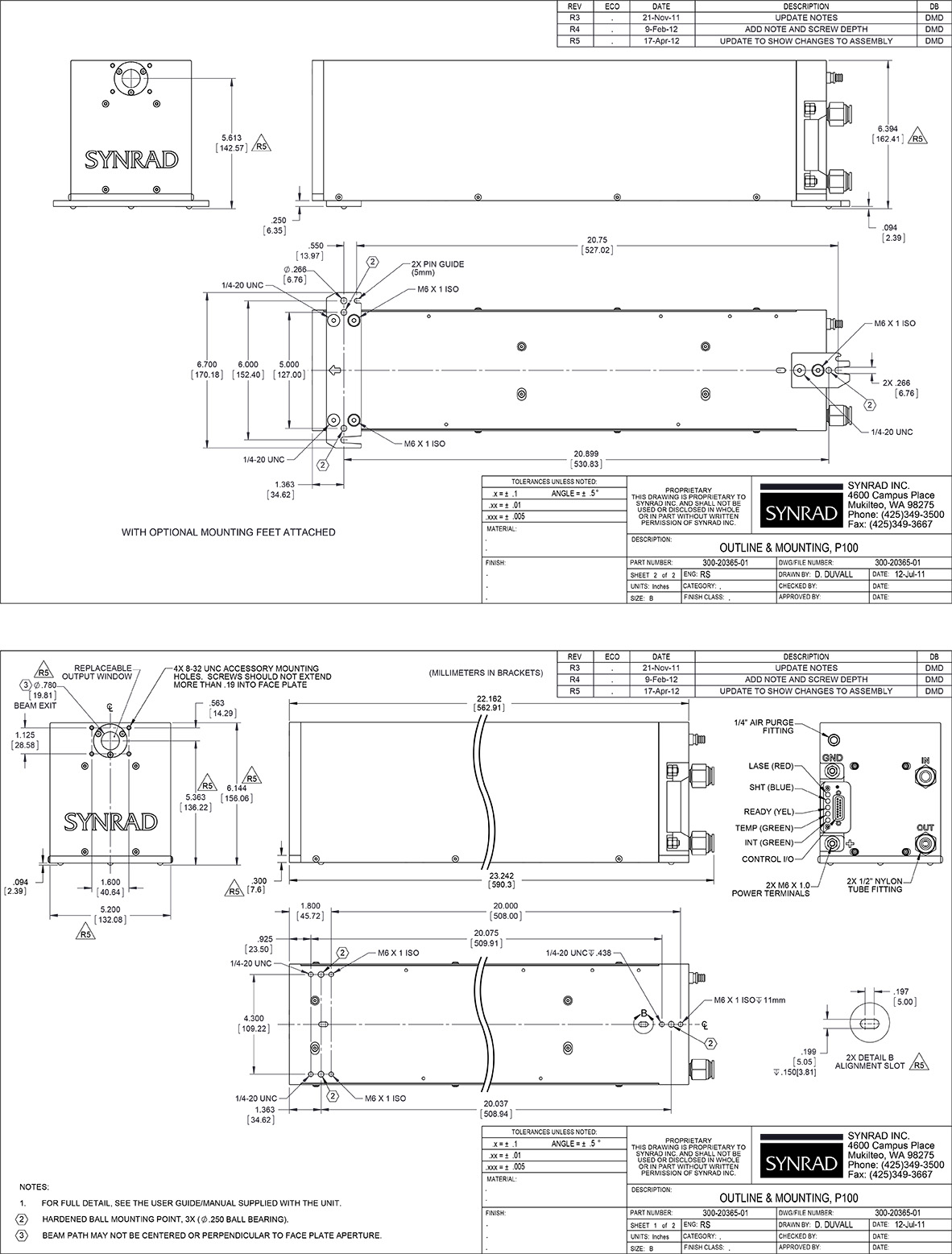

                型号                STS-P100                STS-p150STS-p250STS-p400
                输出功率                100W                150W250 W400W
                峰值脉冲功率                400W                600W800 W>1.0kW
                模式质量                M2<1.2                M2<1.2M2<1.2M2<1.2
                上升/下降时间                <40/<100µsec                <50/<100µsec<60/<100µsec<50/<100 µsec
                束腰直径                7.5mm+1.1mm                8.0mm+1.1mm8.0mm+1.1mm1) 6.0mm+1.0mm
 2) 8.0mm+1.0mm
                光束发散(全角)                1.8mrad+0.4mrad
2.0mrad+0.4mrad
                1.9mrad+0.4mrad1.9mrad+0.4mrad1) 6mm = 2.5mrad+0.6mrad
 2) 8mm = 1.8mrad+0.4mrad
                波长                10.2µm/10.6µm                9.3µm/10.2µm/10.6µm10.6µm10.6µm
                功率稳定性                +7%/+5%                +6%/+3%+5%/+5%+7%/+5%
                冷却                水                水
                热负荷                2000W                3200W4300W8.5kW
                输入电压/电流                48VDC/40A                48VDC/65A48VDC/90A48VDC/175A
                外形尺寸                563x132x155mm                798x132x155mm1252x315x198mm1262x208x318mm
                重量                13.6kg                18.1kg48.5kg59.0kg
                型号CO2-ULR10                CO2-ULR25CO2-ULR30CO2-ULR40CO2-ULR50
                激光功率                10W                25W                30W                40W50W
                激光波长                10.6um                10.6um                10.6um                10.6um10.6um
                功率稳定性                ±10%                ±5%                ±5%                ±5%±5%
                光束质量M2                1.4±0.2                1.2±0.2                1.2±0.2                1.2±0.21.2±0.2
                激光光斑直径                4±1mm                4±1mm                4±1mm                4±1mm4±1mm
                光束发散角(全角)                5±1mrad                5±1mrad                5±1mrad                5±1mrad5±1mrad
                光束偏振方式                线形                线形                线形                线形线形
                光束方向稳定性                200μrad                200μrad                200μrad                200μrad200μrad
                脉冲上升时间                120±40μS                120±40μS                120±40μS                120±40μS120±40μS
                光学延时                38±10us                38±10us                38±10us                38±10us38±10us
                激光脉冲频率                100% 至 5kHz                100% 至 5kHz                100% 至 5kHz                100% 至 5kHz100% 至 5kHz
                脉冲调制输入信号                TTL                TTL                TTL                TTLTTL
                重量(基本型/标准型)                3.3kg/3.9kg9.0kg      9.0kg      10.4kg      11.8kg

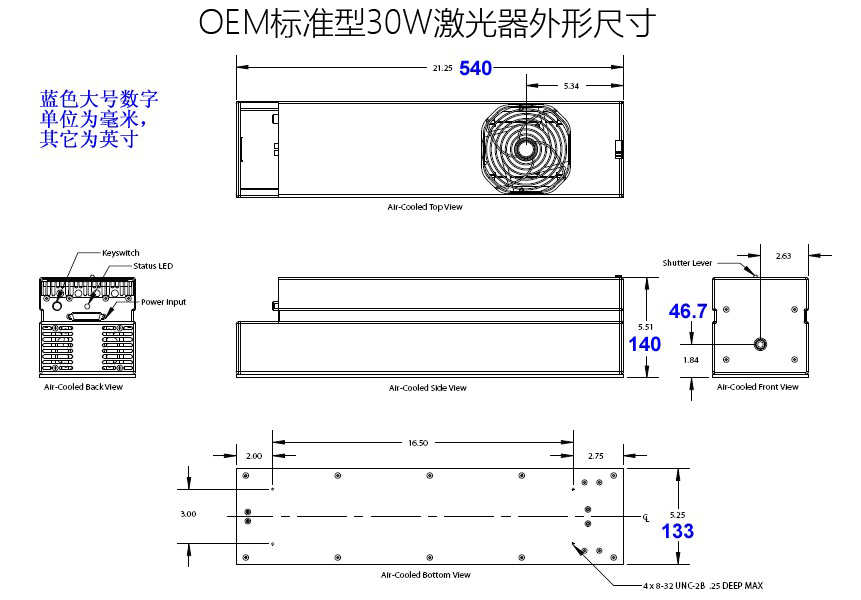

                外形尺寸 (LxWxH, 基本型)                343x71x98mm



                外形尺寸 (LxWxH, 标准型)                414x89x114mm                540x133x140mm                540x133x140mm                629x133x140mm705x133x140mm
                工作环境温度                10-35oC                10-35oC                10-35oC                10-35oC10-35oC
                相对湿度                <90%                <90%                <90%                <90%<90%
                需要直流电源电压                48VDC                48VDC                48VDC                48VDC48VDC
                需要直流电源电流                5A                10A                10A                12A18A
                包装重量                6kg
                12kg
26kg
                包装尺寸                63x23x23cm
                74x31x28cm
91x31x24cm

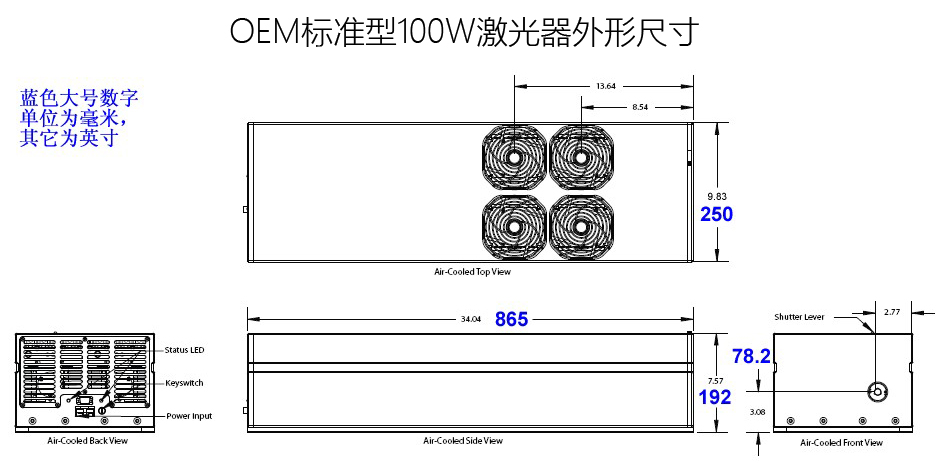

                型号CO2-ULR60                CO2-ULR-75CO2-ULCR100CO2-ULCR120CO2-ULCR150
                激光功率60W                75W                100W120W150W
                激光波长10.6um                10.6um                10.6um10.6um10.6um
                功率稳定性±5%                ±5%                ±5%±5%±5%
                光束质量M21.2±0.2                1.2±0.2                1.2±0.21.2±0.21.2±0.2
                激光光斑直径4±1mm                4±1mm                4±1mm4±1mm4±1mm
                光束发散角(全角)5±1mrad                5±1mrad                5±1mrad5±1mrad5±1mrad
                光束偏振方式线形                线形                任意任意任意
                光束方向稳定性200μrad                200μrad                200μrad200μrad200μrad
                脉冲上升时间120±40μS                120±40μS                120±40μS120±40μS120±40μS
                光学延时38±10us                38±10us                38±10us38±10us38±10us
                激光脉冲频率100% 至 5kHz                100% 至 5kHz                100% 至 5kHz100% 至 5kHz100% 至 5kHz
                脉冲调制输入信号TTL                TTL                TTLTTLTTL
冷却方式风冷风冷风冷风冷/水冷风冷/水冷
重量(标准型)11.8kg14kg36.7kg36.7kg43kg

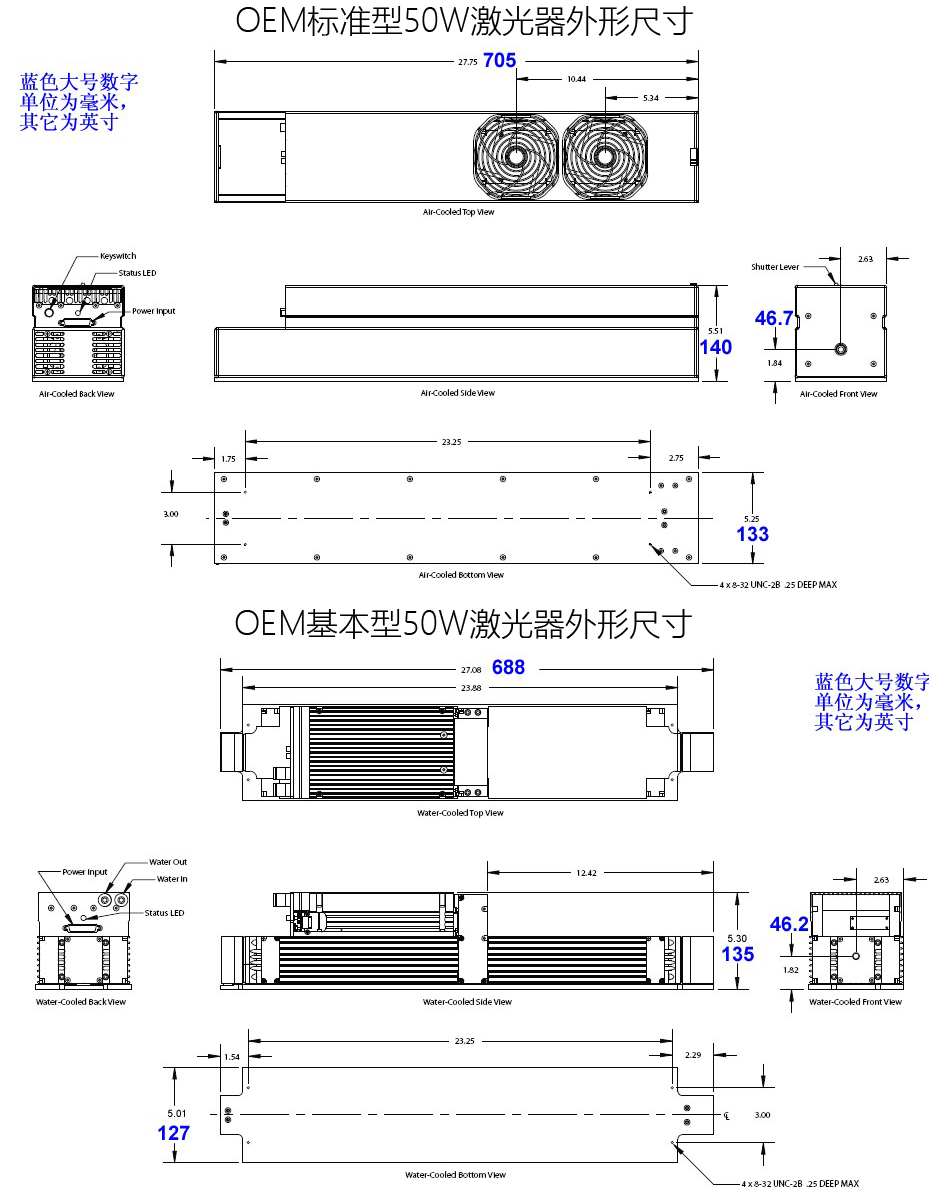

                外形尺寸 (LxWxH, 标准型)705x133x140mm                864x133x138mm                865x250x192mm865x250x192mm1016x250x192mm
                工作环境温度10-35oC                10-35oC                10-35oC10-35oC10-35oC
                相对湿度<90%                <90%                <90%<90%<90%
                需要直流电源电压48VDC                48VDC                48VDC48VDC48VDC
                需要直流电源电流18A                20A                36A36A40A
                包装重量26kg
                66kg64kg64kg
                包装尺寸91x31x24cm
                104x51x51cm104x51x51cm104x51x51cm

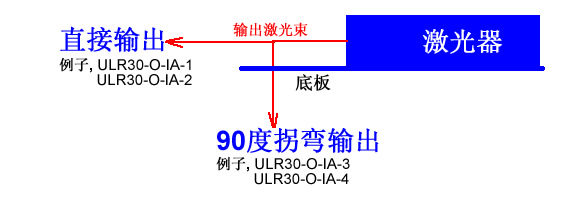

输出光束形式说明:90度拐弯输出是穿过底板向下输出激光束。

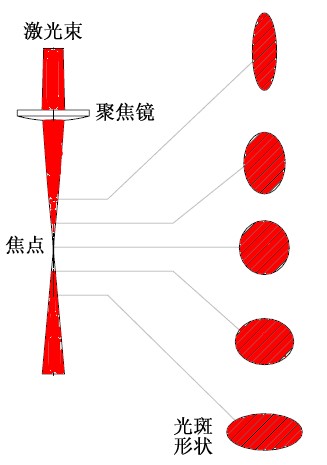

激光束光斑形状:在焦点上是圆形的,离焦后带点椭圆形。
