Sil Optics紧凑型高功率紫外消色差扫描透镜突破工业极限

在精密制造、半导体加工、医疗设备等尖端领域，紫外超短脉冲激光（尤其是飞秒级）因其“冷加工”特性、超高精度和极小热影响区，正成为不可替代的工具。然而，驾驭这种“光之利刃”却面临一个基础光学难题：如何让如此短暂而强大的脉冲，精准地聚焦到每一个需要的位置？Sil Optics 最新推出的 S4LFT4015-075-FS 紧凑型色彩校正扫描透镜，正是破解这一难题的利器，为高功率紫外飞秒激光应用开辟了新天地。

飞秒激光的“色彩烦恼”：源于物理定律的挑战

为何传统镜头难以应对飞秒激光？答案深藏在量子力学的基础——海森堡不确定性原理之中。当激光脉冲被压缩到飞秒（10^-15秒）级别，其时间上的极端“确定性”必然导致频率（或波长）上的“不确定性”。这意味着，一台标称波长346nm的飞秒激光器，实际发射的并非单一纯净波长，而是覆盖数纳米范围的光谱带。

这种光谱展宽对聚焦光学系统提出了严苛要求。未经特殊设计的透镜，对不同波长光线的折射率不同（即色差），会导致焦点位置随波长飘移。在扫描应用中，激光束通过振镜系统偏转扫描整个工作区域时，位于扫描场边缘的光斑会因色差而严重畸变——从理想的圆形拉长成椭圆形。这不仅降低加工精度，更直接影响切割边缘质量、钻孔圆度等核心工艺指标。在高功率紫外波段（如本透镜适用的345.2nm - 346.8nm），这个问题尤为棘手，因为能承受高功率且适用于超短脉冲（USP）的材料和镀膜本就稀缺。

紧凑设计中的色差校正革命

Sil Optics 的 S4LFT4015-075-FS 扫描透镜的核心突破，在于其创新的光学设计，成功地在保持高功率耐受性和紧凑体积的同时，实现了对目标波长范围（~346nm ±0.8nm）的卓越色彩校正。其技术亮点包括：

1、全熔融石英方案： 摒弃传统色差校正中常用的多材料组合（如萤石），S4LFT4015-075-FS 创造性地仅使用熔融石英（Fused Silica）这一种材料。这不仅简化了结构，更带来了显著优势：

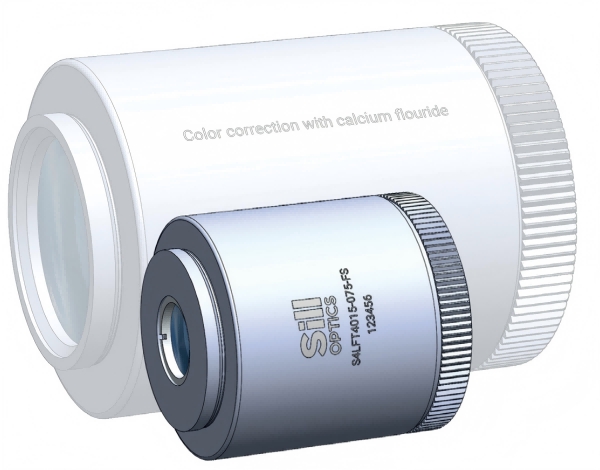

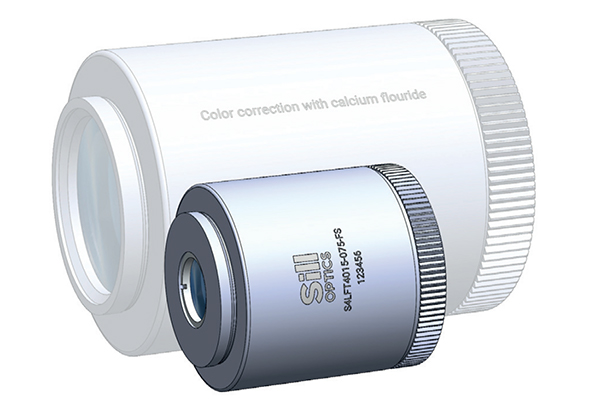

• 极致紧凑轻量化： 体积、重量和总光学长度大幅缩减。这对于空间受限的振镜扫描系统集成至关重要。

• 更长工作距离： 工作距离（WD）高达137.7mm，为激光头、保护窗或特殊加工环境（如真空腔、气流）提供了更充裕的空间。

• 优异紫外透过率： 熔融石英在紫外波段拥有优异的透过特性，结合特殊镀膜，实现了高达>91%的总透射率，最大化激光能量利用率。

• 高损伤阈值： 专为高功率设计，其镀膜可承受1.0 J/cm²（1ns脉冲，50Hz）的激光能量密度，确保在苛刻的工业环境中稳定运行。

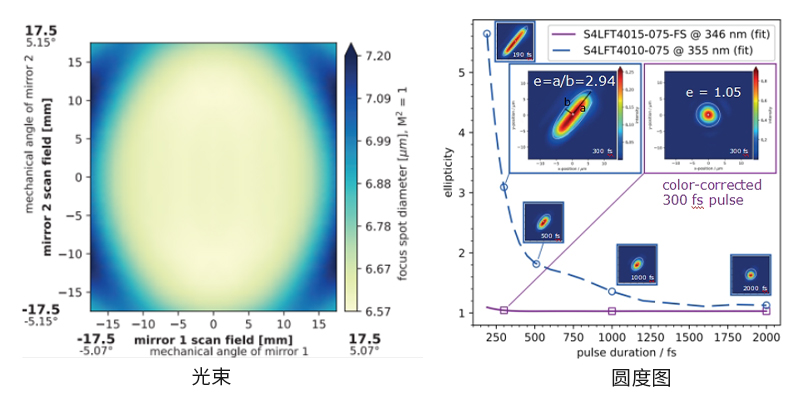

2、卓越的色差校正性能： 专为脉冲低至190fs的超短脉冲优化。在“圆度图”直观展示了其威力：在300fs脉冲下，扫描场角处的光斑圆度（e = a/b）接近完美（~1.05）。即使脉冲宽度展宽到500fs甚至1000fs，其光斑形状控制依然远优于未经校正的镜头（e可达2.94）。这意味着在整个35mm x 35mm的大扫描区域内，都能获得近乎完美的圆形聚焦光斑，保障加工的一致性和边缘质量。

3、优化的扫描性能：

• 有效焦距 (EFL)： 100.0mm。

• 大扫描范围： 35mm x 35mm，满足大面积精细加工需求。

• 低远心误差 (<1.4°): 确保光束在扫描过程中尽可能垂直入射工件表面，对于深孔钻削、垂直切割等应用至关重要。

• 大通光孔径： 最大入射光束直径达Ø10.00mm，孔径光阑Ø20.90mm，兼容主流高功率激光光束。

为工业高功率飞秒应用而生

S4LFT4015-075-FS 的设计目标明确指向工业级的高功率紫外飞秒激光应用：

• 精密微加工： 在OLED/微显修复、光伏划线、半导体材料改性等场景中，实现微米甚至亚微米级别的精细结构加工，同时避免热损伤。

• 高质量切割与钻孔： 在脆性材料（玻璃、蓝宝石、陶瓷）和聚合物上实现高精度、无裂纹、锥度小的切割与钻孔。

• 增材制造 (3D打印)： 用于双光子聚合等前沿技术，制造高分辨率微纳结构。

• 科研与仪器： 为需要高精度紫外飞秒聚焦的先进科研设备提供核心光学部件。

紧凑体积释放飞秒激光的工业潜能

Sil Optics 的 S4LFT4015-075-FS 消色差扫描透镜，通过创新的全熔融石英光学设计和精密的色彩校正技术，成功解决了高功率紫外飞秒激光应用中的核心瓶颈——扫描场边缘的色差导致的聚焦光斑畸变。它在实现出色光学性能（高透射、低远心误差、优异圆度）的同时，将体积、重量和长度压缩到极致，并提供了业界领先的138mm工作距离和高损伤阈值。

这款透镜不仅是一个光学元件，更是推动飞秒激光技术从实验室迈向大规模工业应用的关键赋能者。它让工程师能够更自由、更可靠地在紧凑的空间内驾驭飞秒激光的惊人能量和精度，为下一代精密制造、半导体技术和医疗设备的发展铺平了道路。对于寻求在高功率紫外飞秒领域突破精度和效率极限的用户而言，S4LFT4015-075-FS 无疑是一个极具吸引力的解决方案。
