硅基液晶空间光调制器

时间:2023-03-10 类别:激光仪器与工具 关注:1335

一种可以对光的相位、振幅、偏振、相干性等各种参量进行调制的可编程器件

空间光调制器(SLM)由许多独立单元组成,在空间上排列成一维或二维阵列,每个单元都可独立控制,并按此信号改变自身的光学性质,从而对照射在其上的光波进行调制。我们的空间光调制器(SLM)采用硅基液晶(LCoS)技术,以单独寻址像素产生高分辨率、高速反射相位调制,具有稳定性高、相位灰度线性度好、使用方便灵活、调制性能出色等优势,广泛应用于AR/VR、3D打印、光通信、光学信号处理、高清成像、光镊、工业过程检测/监控、化学气体探测、食品安全检测、环境监控等各个领域。

我们一站式供应各种类型的空间光调制器,液晶空间光调制器,LCOS空间光调制器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

联系罗经理快速获取产品选型、最新报价和解决方案
手机: 18162698939(微信) 座机: 027-51858939
产品系列
激光器
声光器件和电光器件
光学元器件
激光配件
激光仪器与工具
运动控制
产品经理信息

SBN系列硅基液晶LCoS空间光调制器

应用领域:

  • HUD

  • 微型投影

  • 全息成像

  • 光通信

  • 光镊

  • 光场调控

  • 适应光学

  • 光束整形

  • 激光加工

产品型号命名规则:

序列号-调制类型-调制方式-分辨率-像素大小-窗口-可选波长-其它

型号例子: SBNA-PP2K-6355-NIR-H , SBNA系列,相位型调制,模拟型控制,分辨率1920*1080,像素6.3mm,窗口0.55”,波长NIR-H 1064nm (高功率版本)

序列号 调制类型 调制方式 分辨率 像素大小 窗口尺寸 可选波长
SBNA
SBNB
SBNC
SBNE
A=振幅型
P=相位型
P=模拟型
D=数字型
4K=4090*2160
4K2=3840*2160
2K=1920*1080
1K=1280*720
36=3.6mm
38=3.8mm
45=4.5mm
60=6.0mm
63=6.3mm
80=8,0mm
26=0.26”
39=0.39”
52=0.52”
55=0.55”
62=0.62”
69=0.69”
70=0.70”
72=0.72”
78=0.78”
VIS=430nm-750nm
NIR=1000nm-1100nm
TEC=1530nm-1565nm
特定波长,如1064nm

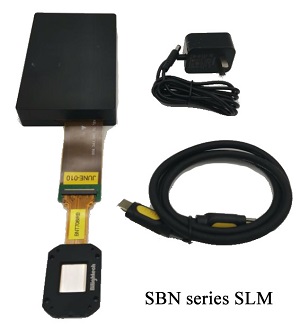

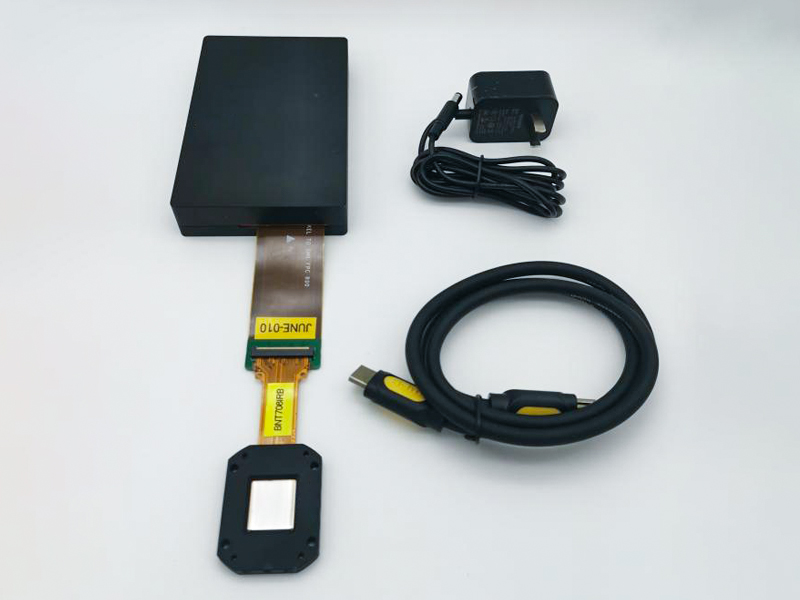

SBN系列数字型硅基液晶(LCoS)高分辨率空间光调制器

该系列空间光调制器(SLM)是数字型硅基液晶(LCoS)的高分辨率版本,提供高达4160×2460的分辨率,允许动态调整调制区域,适用于多模组或者单模组高分辨光学系统应用。

特点/优势:

  • 校准简单

  • 数字驱动,调制灵活

  • 使用方便,即插及用

  • 振幅/相位灰度曲线线性度好

  • 分辨率高,相位精度高,相位稳定性好

系列号 调制类型 调制方式 分辨率 像素大小 窗口尺寸 工作波长
SBNA A=振幅型
P=相位型
D=数字型 4K=4096*2160 38=3.8mm 70=0.7” VIS=430nm-750nm
NIR=1000nm-1100nm
TEC=1530nm-1565nm
SBNB A=振幅型
P=相位型
D=数字型 4K2=3840*2160 36=3.6mm 62=0.62” VIS=430nm-750nm
NIR=1000nm-1100nm
TEC=1530nm-1565nm
SBNC A=振幅型
P=相位型
D=数字型 4K=3840*2160 45=4.5mm 78=0.78” VIS=430nm-750nm
NIR=1000nm-1100nm
TEC=1530nm-1565nm

SBN系列模拟型硅基液晶 LCoS空间光调制器

该系列空间光调制器(SLM)是模拟硅基液晶(LCoS)的高刷新率版本,允许动态调整调制区域,适用于多模组或者单模组高分辨光学系统应用。其精准控制波前相位能力适用于光场调制的各应用领域。

特点/优势:

  • 模拟驱动

  • 低功耗

  • 高对比度

  • 高刷新率

系列号 调制类型 调制方式 分辨率 像素大小 窗口尺寸 工作波长
SBNB
SBNC
A=振幅型 P=模拟型 2K=1920*1080 45=4.5mm 39=0.39” VIS=430nm-750nm
NIR=1000nm-1100nm
SBNC A=振幅型 P=模拟型 1K=1280*720 45=4.5mm 26=0.26” VIS=430nm-750nm
NIR=1000nm-1100nm
SBNC A=振幅型
P=相位型
P=模拟型 2K=1920*1080 60=6mm 52=0.52” VIS=430nm-750nm
NIR=1000nm-1100nm
TEC=1530nm-1565nm

SBN系列模拟型硅基液晶 LCoS空间光调制器

该系列空间光调制器(SLM)模拟硅基液晶(LCoS)的常规版本,具有相位稳定性高、相位灰度线性度好、可靠性高等优势,适用于光场调制的各种应用领域。

特点/优势:

  • 模拟驱动

  • 相位性能稳定

  • 相位/灰度线性度好

  • 低功耗

系列号 调制类型 调制方式 分辨率 像素大小 窗口尺寸 可选波长
SBNB A=振幅型
P=相位型
P=模拟型 2K=1920*1080 63=6.3mm 55=0.55” VIS=430nm-750nm
TEC=1525nm-1572nm
SBNA A=振幅型
P=相位型
P=模拟型 2K=1920*1080 80=8mm 72=0.72” VIS=430nm-750nm
NIR=450nm-10640nm
NIR-H=1064nm(高功率版本)
TEC=1525nm-1572nm
SBNC A=振幅型
P=相位型
P=模拟型 2K=1920*1080 80=8mm 69=0.69” VIS=420nm-760nm
TEC=1530nm-1570nm

SBNE系列数字型硅基液晶LCoS空间光调制器

SBNE系列空间光调制器(SLM)主要针对高校教学研究开发的产品,系数字型硅基液晶(LCoS)常规版本,从处理器到每个像素的控制信号都为数字形式,无需进行数模转换,驱动系统简单紧凑、抗噪性能突出。

特点/优势:

  • 校准简单

  • 数字驱动,调制灵活

  • 使用方便,即插及用

  • 振幅/相位灰度曲线线性度好

  • 分辨率高,相位精度高,相位稳定性好

系列号 调制类型 调制方式 分辨率 像素大小 窗口尺寸 可选波长
SBNE A=振幅型
P=相位型
D=数字型 2K=1920*1080 63=6.3mm 55=0.55” VIS=430nm-750nm
NIR=450nm-10640nm
TEC=1525nm-1572nm

SRL系列硅基液晶空间光调制器

空间光调制器一般是二维相位调制设备,通过对某波长的光信号进行二维相位操作,形成全息影像,光束的偏转,光束形状的变形等可以处理多样的空间信号。空间光调制器被广泛应用于紫外光波长的3D打印机,可见光区域的细胞操作,红外线激光加工用光束形成等各种领域。我们的空间光调制器(SLM)采用硅基液晶(LCoS)技术,以单独寻址像素产生高分辨率、高速反射相位调制。这种相位控制高度稳定,波动最小,相邻像素串扰最小。这些空间光调制器提供的像素比分段或可变形镜像等低阶相位调制器多得多。

SRL80R系列空间光调制器

科研级全波段覆盖420nm~1550nm范围,相位调制深度>2π,满足红外波段、1550nm通信波段的相位需求。根据镀膜优化设计的不同,分为四个纯相位子型号,一个纯振幅型号,满足不同课题需求。8um像素大小,分辨率1920*1200,产品性能已被众多高校和企业客户严格验证,SRL80R是您的卓越之选。

应用领域:

适合于从事光场调控、光通信、光存储与光计算机研究的课题组和开发全息光镊、纳米光刻机、光通信WSS模组、投影光刻、光束偏转、激 光切割隐切设备的厂家采购 ,支持定制化开发和大规模商业开发。

产品参数:

产品型号 SRL80R SRL80R-NIR SRL80R-TEC SRL80R-G SRL80RA
光学元件 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS
调制类型 相位型 相位型 相位型 相位型 振幅型
分辨率 1920*1200 1920*1200 1920*1200 1920*1200 1920*1200
像素大小 8μm 8μm 8μm 8μm 8μm
最大刷新率 60Hz 60Hz 60Hz 60Hz 60Hz
填充因子 >95% >95% >95% >95% >95%
数据位深 8bit 8bit 8bit 8bit 8bit
振幅对比度 / / / / 1000    :1
相位能力 >5.8π532nm >2π1064nm >2π1550nm >2π@532nm /
适用波长 420~ 1100nm 1064±100nm 1550±100nm 532±50nm 420~ 1100nm
  • 相位稳定性:0.003π@24h

  • 线性度:99.9%【测试方法:功率测试解调相位,25℃环境温度、532nm激光源】

  • 损伤阈值>5W/cm2,水冷版本10W/cm2以上。

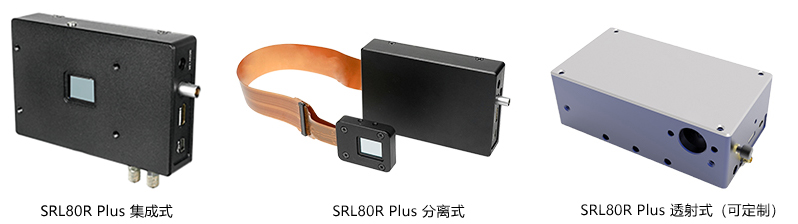

SRL80R Plus系列空间光调制器

SRL80R Plus系列在继承SRL80R系列优越性能的基础上做了两项重大升级:一是8bit位深256灰阶升级到了10bit位深1024灰阶,8/10bit可任意切换;二是本系列有两个结构版本,分别是集成式、分离式。根据镀膜和功能不同,分宽光谱、NIR、TEC三个相位型号,可特殊镀膜。

应用领域:

激光加工、投影光刻、全息应用、光场调控、激光器、显微镜、光网络神经计算等领域。

产品参数:

产品型号 SRL80R Plus SRL80R Plus-NIR SRL80R Plus-TEC SRL80R Plus-G SRL80RA Plus
光学元件 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS
调制类型 相位型 相位型 相位型 相位型 振幅型
分辨率 1920*1200 1920*1200 1920*1200 1920*1200 1920*1200
像素大小 8μm 8μm 8μm 8μm 8μm
最大刷新率 60Hz 60Hz 60Hz 60Hz 60Hz
填充因子 >95% >95% >95% >95% >95%
数据位深 8/10bit 8/10bit 8/10bit 8/10bit 8/10bit
振幅对比度 / / / / 1000 :1
相位能力 5 .8π@532nm 2.3π@1064nm 2π@1550nm >2π@532nm /
适用波长 420~ 1100nm 1064±100nm n m 1550±100nm n m 532±50nm 420~ 1100nm
  • 相位稳定性:0.003π@24h

  • 线性度:99.9%【测试方法:功率测试解调相位,25℃环境温度、532nm激光源】

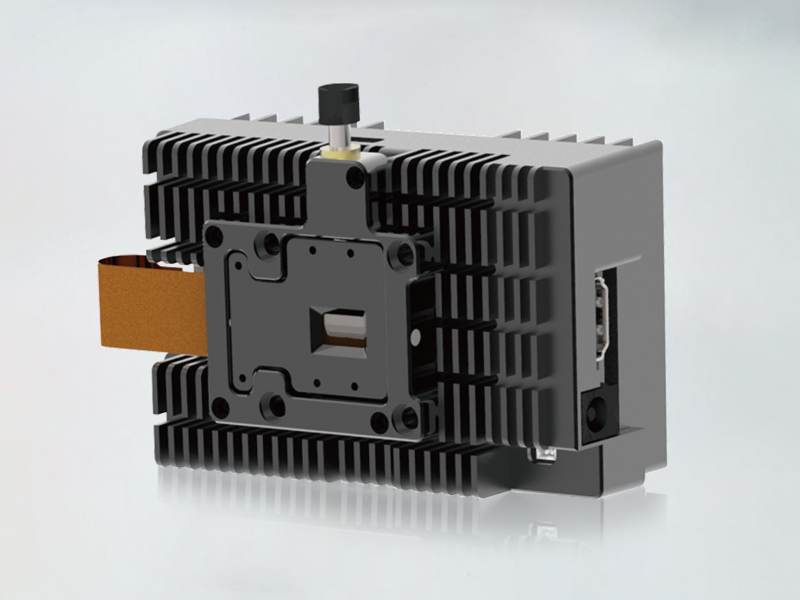

SRL80R Pro系列空间光调制器

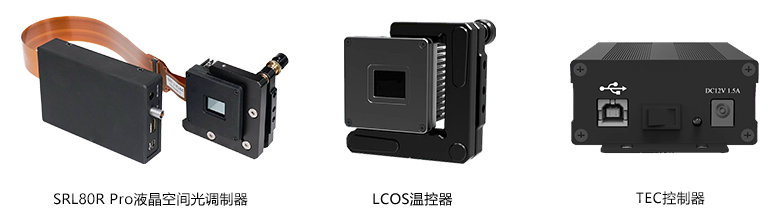

SRL80R Pro液晶空间光调制器是继SRL80R Plus之后再次研发的高稳定性专业版本,整机由主机、FPC柔性排线、LCoS温控器组成,搭配TEC控制器和LETO TEC CONTROLLER软件使用,可根据使用场景需求设定LCoS光学芯片工作温度,从而发挥最佳使用效果。

应用领域:

空间光通信、量子研究、冷原子控制等对相位精度和稳定性要求高的场景。

产品参数:

产品型号 SRL80R Pro SRL80R Pro-NIR SRL80R Pro-TEC SRL80R Pro-G SRL80RA Pro
光学元件 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS
调制类型 相位型 相位型 相位型 相位型 振幅型
分辨率 1920*1200 1920*1200 1920*1200 1920*1200 1920*1200
像素大小 8μm 8μm 8μm 8μm 8μm
最大刷新率 60Hz 60Hz 60Hz 60Hz 60Hz
填充因子 >95% >95% >95% >95% >95%
数据位深 8/10bit 8/10bit 8/10bit 8/10bit 8/10bit
振幅对比度 / / / / 1000 :1
相位能力 >5.8π532nm >2π@1064nm >2π@1550nm >2π@532nm /
适用波长 420~1100nm 1064±100nm 1550±100nm 532±50nm 420~1100nm
  • 相位稳定性:0.003π@24h

  • 线性度 :99.9%  【测试方法 :功率测试解调相位,25℃环境温度、532nm激光源】

  • 损伤阈值>5W/cm2,水冷版本10W/cm2 以上

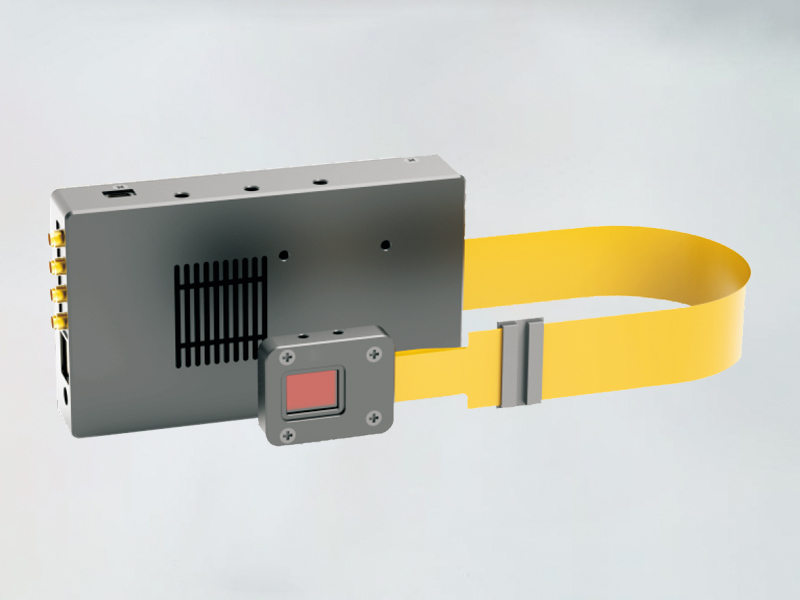

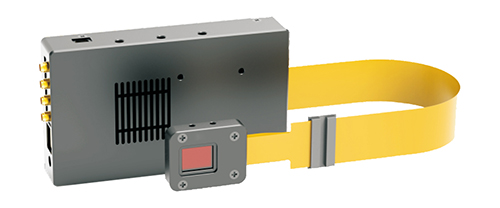

SRL80R Smart系列空间光调制器

SRL80R Smart系列液晶空间光调制器突破传统,千兆以太网口设计,可支持多个SLM同时运行,开放JTAG接口并 为客户配置技术开发服务支持团队以协助客户定制个性化光束调控功能并集成,适用于光场调控、全息计算、光束操  控、 超快激光加工、光计算、生物成像、量子操控和空间光通信等。

应用领域:

科研方面可用于光场调控、全息计算、光束操控、光计算、生物成像、量子操控、空间光通信等。工业方面可用于超快激光加工,可完成光波相位补偿、光束整形、隐切系统动态多焦点控制等功能,适合开发如下设备系统:薄膜类激光并行加工系统,精密微纳加工系统 精密金属表面结构化淬火、改质系统,智能晶圆隐切加工系统,冷原子囚禁操控、量子研究 双光子、多光子显微成像及光遗传系统,生物3D打印系统,全息光镊及智能显微镜照明控制模块等。

产品参数:

产品型号 SRL80R Smart SRL80R Smart-NIR SRL80R Smart-TEC SRL80R Smart-G SRL80RA Smart
光学元件 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS
调制类型 相位型 相位型 相位型 相位型 振幅型
分辨率 1920*1200 1920*1200 1920*1200 1920*1200 1920*1200
像素大小 8μm 8μm 8μm 8μm 8μm
最大刷新率 60Hz 60Hz 60Hz 60Hz 60Hz
填充因子 >95% >95% >95% >95% >95%
数据位深 8/10bit 8/10bit 8/10bit 8/10bit 8/10bit
振幅对比度 / / / / 1000 :1
相位能力 >5.8π@532nm >2π@1064nm >2π@1550nm >2π@532nm /
适用波长 420~ 1100nm 1064±100nm 1550±100nm 532±50nm 420~ 1100nm
功率损伤阈值 100W/cm2
存储空间 128GByte (等效>3.4万张位图)
内存空间 1GByte  (等效>300张位图)
数据接口 千兆以太网口
控制接口 千兆以太网口/USB2 .0 /TTL电平接口
触发接口 4个标准SMA接口
计算容量 百万级计算逻辑门资源/JTAG开

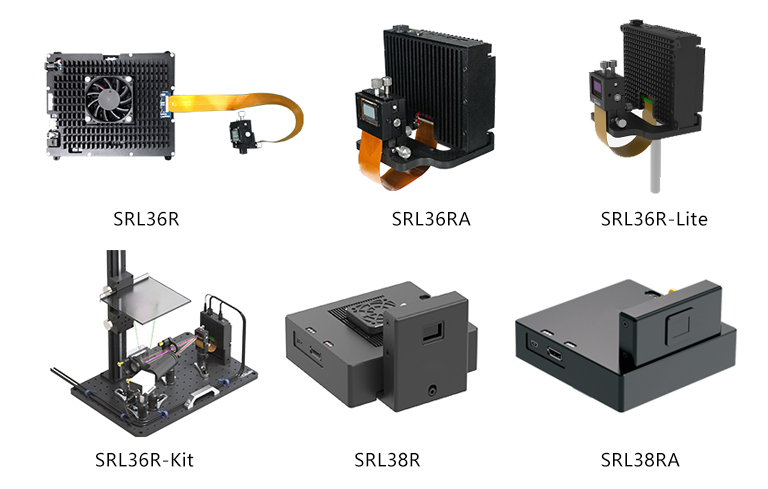

SRL 4K系列空间光调制器

SRL 4K系列液晶空间光调制器拥有4K大分辨率,像素尺寸小仅3  .6μm和3 .8μm ,采用无机配向技术封装,波长覆盖可见光和红外波段,有多种子型号。

应用领域:

光场调控,光束偏转,光分插复用,自由空间光通信,超高分辨率成像,激光加工/3D打印,全息案例图,全息投影,全息存储,计算全息等。

产品参数:

系列号 SRL36R 系列 SRL38R系列
产品型号 SRL36R SRL36R-TEC SRL36RA SRL38R SRL38R- NIR SRL38R-TEC SRL38RA
光学元件 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS 液晶LCoS
调制类型 相位型 相位型 振幅型 相位型 相位型 相位型 振幅型
分辨率 4096*2240 4096*2240 4096*2240 4096*2160 4096*2160 4096*2160 4096*2160
像素大小 3.6μm 3.6μm 3.6μm 3 .8μm 3.8μm 3.8μm 3.8μm
最大刷新率 180Hz 180Hz 180Hz 60Hz 60Hz 60Hz 60Hz
填充因子 >90% >90% >90% >91% >91% >91% >91%
数据位深 8bit 8bit 8bit 8bit 8bit 8bit 8bit
振幅对比度 / / 1000    :1 / / / 1000    :1
相位能力 >2    . 1π@650nm >2π@1550nm / >6.7π@450nm >2π@1064nm >2π@1550nm /
适用波长 420~670nm 1550±100nm 420~670nm 420~ 1100nm 1064±100nm 1550±100nm 420~ 1100nm
数据接口 HDMI HDMI HDMI DP DP DP DP

注:使用波长不同主要是镀膜参数和液晶盒厚度不同,延伸出不同子型号。SRL36R LCoS数据接口仅支持3840*2160分辨率。

SRL 高性价比系列空间光调制器

SRL高帧率液晶空间光调制器刷新速度快、体积小、易集成,有4.5μm、6.37μm两种像素大小,非常适合对速度要求高的课题使用。该系列产品优势在刷新速度,并仅针对可见光应用优化,大幅降低成本,使得人人皆可随手购买,具有极高的性价比。

应用领域:

商业投影光机开发、全息模块开发、特调光场、涡旋 光束、3D显示、全息再现、全息投影、激光调控、多 光谱成像、物理光学实验、AR设备开发、计算成像与 相干衍射、投影成像与结构光等。

产品参数:

产品型号 SRL45R SRL64R SRL64RA
光学元件 液晶LCoS 液晶LCoS 液晶LCoS
调制类型 相位型 相位型 振幅型
分辨率 1920*1080 1920*1080 1920*1080
像素大小 4 .5μm 6.37μm 6 .37μm
最大刷新率 180Hz 60Hz 60Hz
填充因子 >91% >93% >93%
数据位深 8bit 8bit 8bit
振幅对比度 / / 500:1
相位能力 >2. 1π@650nm >2 . 1π@633nm /
适用波长 420~650nm 420~700nm 420~700nm

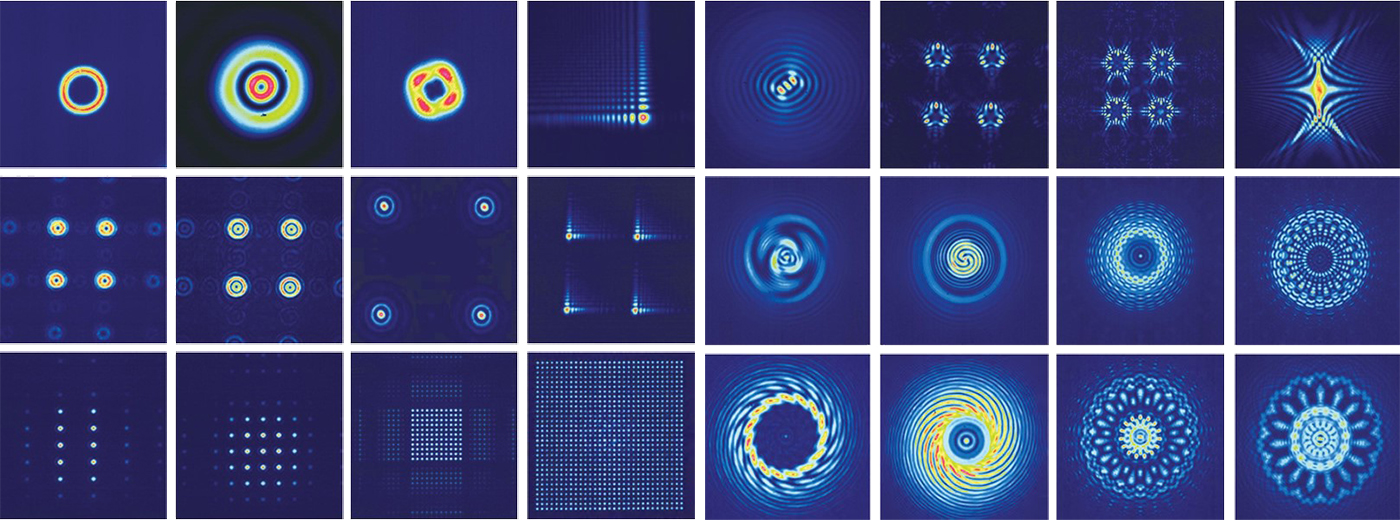

光场调控实例
