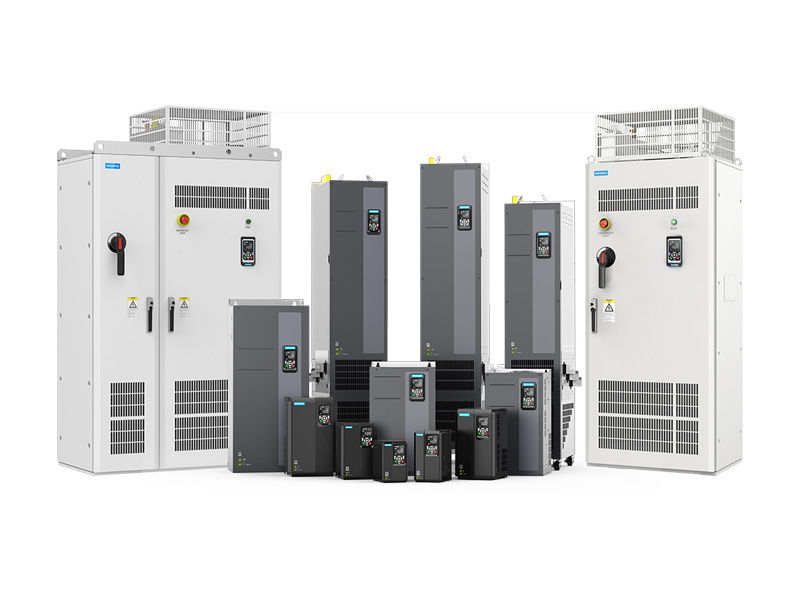

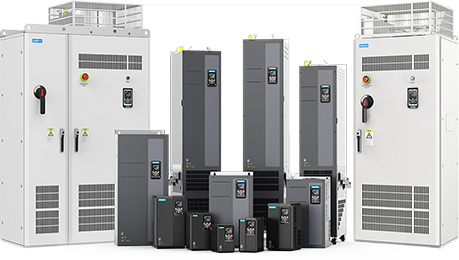

我们的 MD 系列交流通用变频器性能卓越、功能和规格齐全、易于使用且可靠性高。同时,我们还为金属加工、印刷和包装或纺织印染等需要复杂多传动系统的应用提供领先的低压多传动产品。我们的多驱动产品采用模块化设计,具有高性能、高安全性和高防护等级的特点。我们的主要产品有 MD290、MD310、MD520 和 MD580。
我们一站式供应各种类型的变频器,矢量变频器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

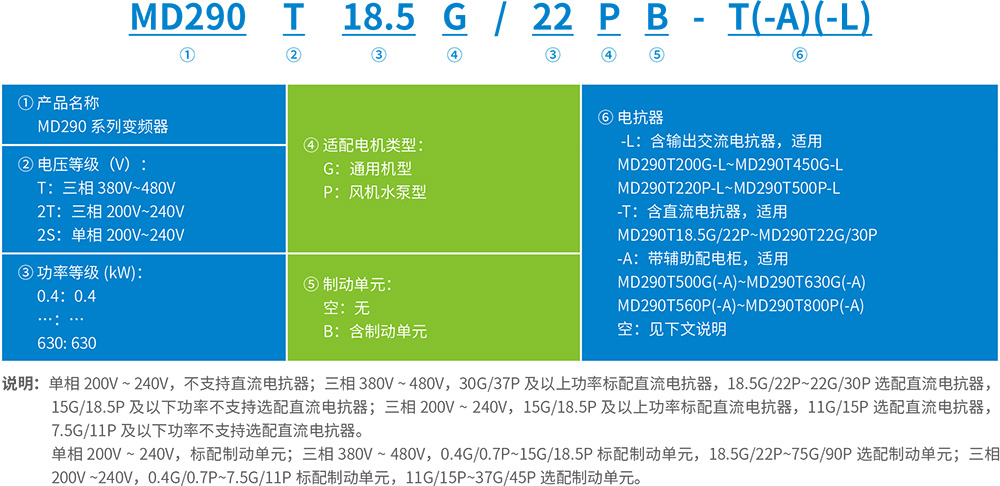

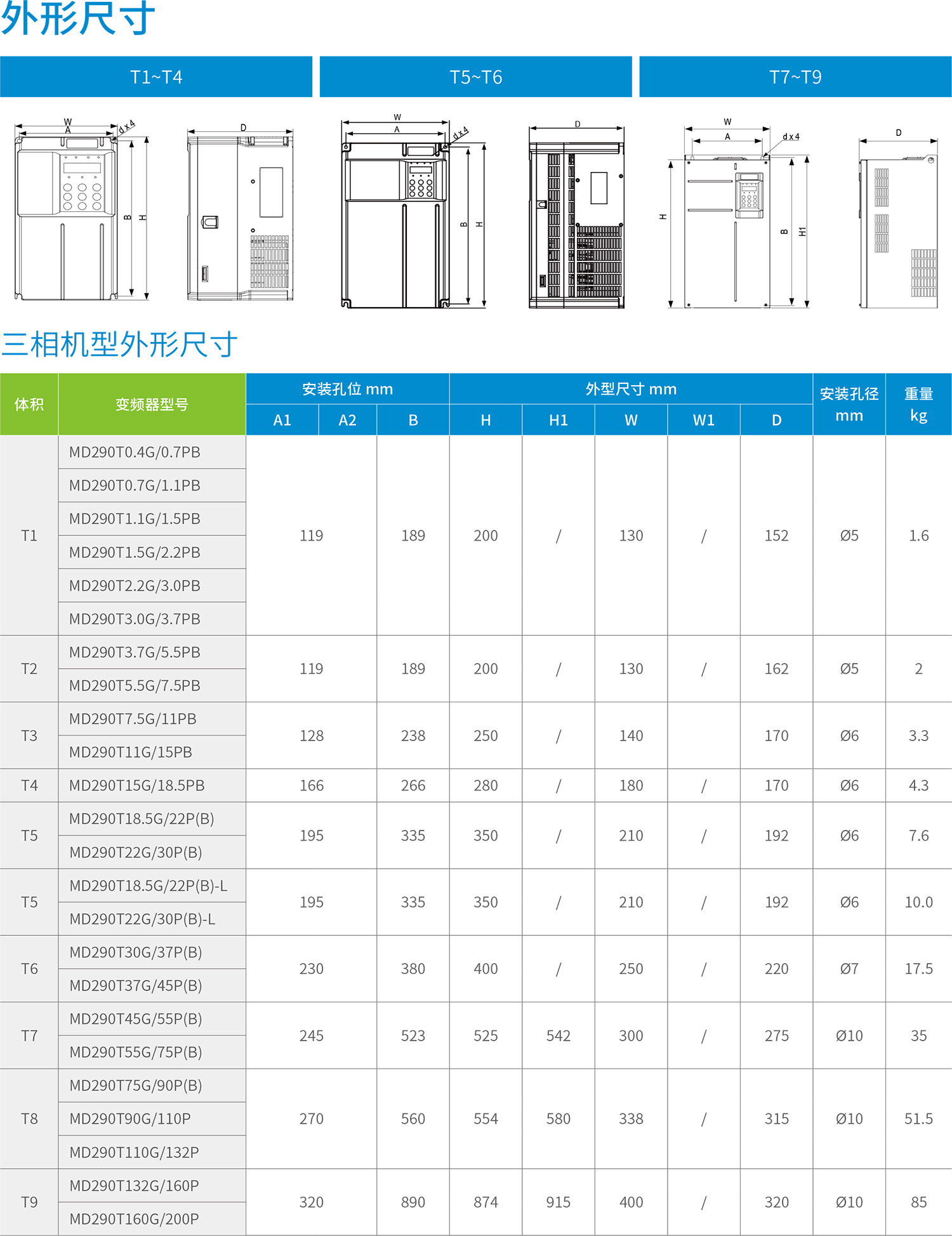

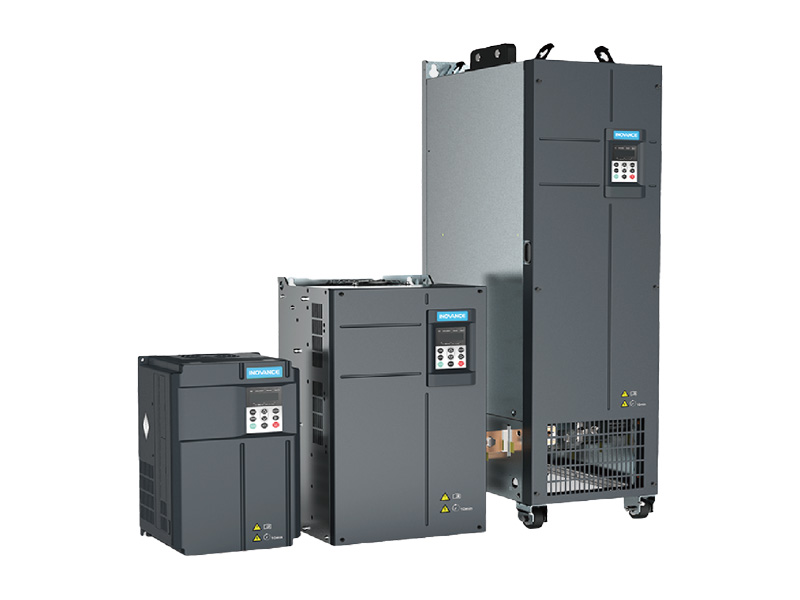

MD290系列变频器是一款通用型变频器,主要用于控制和调节异步电机的速度,具备用户可编程功能及后台软件监控、通讯总线功能,体积小,功能强大,性能稳定,满足国际主流标准和认证。可应用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵等行业及各种自动化生产设备的驱动。
产品特性
简单易用:异步感应电机VF驱动,调试简单;匹配多种总线通讯,满足多场景需求;
稳定耐用:独立风道搭配全覆盖三防漆,满足恶劣环境应用需求;
工艺丰富:内置风机水泵应用特殊工艺需求,支持瞬停不停, 转速追踪,平方VF控制,高速驱动等;
全球适用:满足CE,UL,cUL,ROSH等认证要求,宽电压范围设计,适配多种电网;
型号与技术参数
单相200V~240V电气参数
型号 | MD290-2S0.4GB | MD290-2S0.7GB | MD290-2S1.5GB | MD290-2S2.2GB | MD290-2S3.0GB | |
体积 | T2 | |||||
输出 | 适用电机容量 (kW) | 0.4 | 0.75 | 1.5 | 2.2 | 3.0 |
额定输出电流(A) | 2.3 | 4.0 | 7.0 | 9.6 | 12 | |
输出电压 | 三相0V~240V(跟随输入电压) | |||||
最高输出频率 | 500Hz(可通过参数更改) | |||||
载波频率 | 0.8kHz~8.0kHz(可根据负载特性,自动调整载波频率) | |||||
过载能力 | 150%额定电流60s | |||||
输入 | 额定输入电流(A) | 5.4 | 8.2 | 14 | 23 | 27 |
额定电压和额定 频率 | AC:单相200V~240V,50/60Hz | |||||
电压允许波动范 围 | -15%~10%,实际允许范围:AC 170V~264V | |||||
频率允许波动范 围 | ±5%,实际允许范围:47.5Hz~63Hz | |||||
电源容量(kVA) | 1.4 | 2.2 | 3.7 | 6.0 | 7.2 | |
散热设计 | 发热功耗(kW) | 0.043 | 0.065 | 0.097 | 0.121 | 0.152 |
排风量(CFM) | 20 | 20 | 20 | 20 | 20 | |
过电压等级 | OVCIII | |||||
污染等级 | PD2 | |||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品) |
三相380V~480V电气参数
型号 | MD290T0.4G/ 0.7PB | MD290T0.7 G/1.1PB | MD290T1.1G/ 1.5PB | MD290T1.5G/ 2.2PB | MD290T2.2 G/3.0PB | MD290T3.0G/ 3.7PB | ||||||||
体积 | T1 | |||||||||||||
输出 | 适配电机容量(kW) | 0.4 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 3.0 | 3.0 | 3.7 | |
额定输出电流(A) | 1.5 | 2.1 | 2.1 | 3.1 | 3.1 | 3.8 | 3.8 | 5.1 | 5.1 | 7.2 | 7.2 | 9.0 | ||
输出电压 | 三相 0~输入电压 | |||||||||||||
最高输出频率 | 500Hz(可通过参数更改) | |||||||||||||
载波频率 | 0.8kHz~8.0kHz(可根据负载特性,自动调整载波频率) | |||||||||||||
过载能力 | G型机:150%额定电流60s;P型机:110%额定电流60s | |||||||||||||
输入 | 额定输入电流(A) | 1.8 | 2.5 | 2.4 | 3.7 | 3.7 | 4.6 | 4.6 | 6.4 | 6.3 | 9.1 | 9 | 11.3 | |
额定电压额定频率 | AC:三相380V~480V,50/60Hz | |||||||||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 323V~528V | |||||||||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | |||||||||||||
电源容量(kVA) | 2 | 2.3 | 2.8 | 3.4 | 4.1 | 4.2 | 5 | 5.9 | 6.7 | 8.3 | 9.5 | 10.4 | ||
散热 设计 | 发热功耗(kW) | 0.039 | 0.048 | 0.046 | 0.06 | 0.057 | 0.068 | 0.068 | 0.088 | 0.08 1 | 0.11 2 | 0.109 | 0.14 | |
排风量(CFM) | - | - | - | - | - | - | 9 | 9 | 9 | 9 | 9 | 9 | ||
过电压等级 | OVCIII | |||||||||||||
污染等级 | PD2 | |||||||||||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品);Type1(enclosed type, Type1防护等级适用于UL产品) |
型号 | MD290T3.7G/ 5.5PB | MD290T5.5G/ 7.5PB | MD290T7.5G/ 11PB | MD290T11G/ 15PB | MD290T15G/ 18.5PB | ||||||
体积 | T2 | T2 | T3 | T3 | T4 | ||||||
输出 | 适配电机容量(kW) | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 15 | 18.5 |
额定输出电流(A) | 9 | 13 | 13 | 17 | 17 | 25 | 25 | 32 | 32 | 37 | |
输出电压 | 三相 0~输入电压 | ||||||||||
最高输出频率 | 500Hz(可通过参数更改) | ||||||||||
载波频率 | 0.8kHz~8.0kHz(可根据负载特性,自动调整载波频率) | ||||||||||
过载能力 | G型机:150%额定电流60s;P型机:110%额定电流60s | ||||||||||
输入 | 额定输入电流(A) | 11.4 | 15.9 | 16.7 | 22.4 | 21.9 | 32.9 | 32.2 | 39.7 | 41.3 | 44 |
额定电压额定频率 | AC:三相380V~480V,50/60Hz | ||||||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 323V~528V | ||||||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | ||||||||||
电源容量(kVA) | 12 | 15.5 | 17.5 | 20.5 | 22.8 | 30.2 | 33.4 | 38.2 | 42.8 | 44.4 | |
散热设计 | 发热功耗(kW) | 0.138 | 0.207 | 0.201 | 0.273 | 0.24 | 0.388 | 0.355 | 0.491 | 0.454 | 0.561 |
排风量(CFM) | 20 | 20 | 24 | 24 | 30 | 30 | 40 | 40 | 42 | 42 | |
过电压等级 | OVCIII | ||||||||||
污染等级 | PD2 | ||||||||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品);Type1(enclosed type, Type1防护等级适用于UL产品) |
型号 | MD290T18.5 G/22P(B) | MD290T22G/ 30P(B) | MD290T18.5 G/22P(B)-T | MD290T22G/ 30P(B)-T | MD290T30G/ 37P(B) | MD290T37G/ 45P(B) | |||||||
体积 | T5 | T5 | T5 | T5 | T6 | T6 | |||||||
输出 | 适配电机容量(kW) | 18.5 | 22 | 22 | 30 | 18.5 | 22 | 22 | 30 | 30 | 37 | 37 | 45 |
额定输出电流(A) | 37 | 45 | 45 | 60 | 37 | 45 | 45 | 60 | 60 | 75 | 75 | 91 | |
输出电压 | 三相 0~输入电压 | ||||||||||||
最高输出频率 | 500Hz(可通过参数更改) | ||||||||||||
载波频率 | 0.8kHz~8.0kHz(可根据负载特性,自动调整载波频率) | ||||||||||||
过载能力 | G型机:150%额定电流60s P型机:110%额定电流60s | ||||||||||||
输入 | 入 额定输入电流(A) | 49.5 | 59 | 59 | 65.8 | 43.4 | 51.3 | 51.3 | 65.8 | 57 | 71 | 69 | 86 |
额定电压额定频率 | AC:三相380V~480V,50/60Hz | ||||||||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 323V~528V | ||||||||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | ||||||||||||
电源容量(kVA) | 45 | 54 | 54 | 60 | 45 | 54 | 54 | 60 | 52 | 65 | 63 | 79 | |
散热 设计 | 发热功耗(kW) | 0.478 | 0.616 | 0.551 | 0.76 | 0.478 | 0.616 | 0.551 | 0.76 | 0.694 | 0.85 | 0.815 | 1.04 |
排风量(CFM) | 51.9 | 51.9 | 57.4 | 57.4 | 51.9 | 51.9 | 57.4 | 57.4 | 118.5 | 118.5 | 118.5 | 118.5 | |
过电压等级 | OVCIII | ||||||||||||
污染等级 | PD2 | ||||||||||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品);Type1(enclosed type, Type1防护等级适用于UL产品) |
型号 | MD290T45 G/55P(B) | MD290T55 G/75P(B) | MD290T75 G/90P(B) | MD290T90 G/110P | MD290 T110G/ 132P | MD290 T132G/ 160P | MD290 T160G/ 200P | |||||||||
体积 | T7 | T7 | T8 | T8 | T8 | T9 | T9 | |||||||||
输 出 | 适配电机容量(kW) | 45 | 55 | 55 | 75 | 75 | 90 | 90 | 110 | 110 | 132 | 132 | 160 | 160 | 200 | |
额定输出电流(A) | 91 | 112 | 112 | 150 | 150 | 176 | 176 | 210 | 210 | 253 | 253 | 304 | 304 | 377 | ||
输出电压 | 三相 0~输入电压 | |||||||||||||||
最高输出频率 | 500Hz(可通过参数更改) | |||||||||||||||
载波频率 | 0.8kHz~8.0kHz(可根据负载特性,自 动调整载波频率) | 0.8kHz~6.0kHz(可根据负载特性,自动调整载波频率 ) | ||||||||||||||
过载能力 | G型机:150%额定电流60s P型机:110%额定电流60s | |||||||||||||||
输 入 | 额定输入电流(A) | 89 | 111 | 106 | 143 | 139 | 167 | 164 | 198 | 196 | 239 | 240 | 295 | 287 | 359 | |
额定电压额定频率 | AC:三相380V~480V,50/60Hz | |||||||||||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 323V~528V | |||||||||||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | |||||||||||||||
电源容量(kVA) | 81 | 102 | 97 | 131 | 127 | 153 | 150 | 181 | 179 | 219 | 220 | 270 | 263 | 328 | ||
散 热 设 计 | 发热功耗(kW) | 1.01 | 1.22 | 1.21 | 1.61 | 1.57 | 1.91 | 1.81 | 2.22 | 2.14 | 2.67 | 2.85 | 3.61 | 3.56 | 4.68 | |
排风量(CFM) | 122.2 | 122.2 | 122.2 | 122.2 | 218.6 | 218.6 | 287.2 | 287.2 | 354.2 | 354.2 | 547 | 547 | 627 | 627 | ||
过电压等级 | OVCIII | |||||||||||||||
污染等级 | PD2 | |||||||||||||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品) |
型号 | MD290 T200G(L) | MD290 T220P(L) | MD290 T250P(L) | MD290 T220G(L) | MD290 T280P(L) | MD290 T250G(L) | MD290 T315P(L) | MD290 T280G(L) | MD290 T355P(L) | |
体积 | T10 | T10 | T10 | T10 | T10 | T11 | T11 | T11 | T11 | |
输出 | 适配电机容量(kW) | 200 | 220 | 250 | 220 | 280 | 250 | 315 | 280 | 355 |
额定输出电流(A) | 377 | 426 | 465 | 426 | 520 | 465 | 585 | 520 | 650 | |
输出电压 | 三相 0~输入电压 | |||||||||
最高输出频率 | 500Hz(可通过参数更改) | |||||||||
载波频率 | 0.8kHz~6.0kHz(可根据负载特性,自动调整载波频率) | |||||||||
过载能力 | G型机:150%额定电流60s(其中MD290T450G过载能力为:130%额定电流60s);P型机:110%额定电流60s | |||||||||
输入 | 额定输入电流(A) | 365 | 410 | 456 | 410 | 507 | 441 | 559 | 495 | 624 |
额定电压额定频率 | AC:三相380V~480V,50/60Hz | |||||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 323V~528V | |||||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | |||||||||
电源容量(kVA) | 334 | 375 | 417 | 375 | 464 | 404 | 511 | 453 | 571 | |
散热 设计 | 发热功耗(kW) | 4.15 | 5.27 | 5.74 | 4.55 | 6.63 | 5.06 | 7.14 | 5.33 | 7.52 |
排风量(CFM) | 638.4 | 638.4 | 638.4 | 722.5 | 722.5 | 789.4 | 789.4 | 882 | 645 | |
过电压等级 | OVCIII | |||||||||
污染等级 | PD2 | |||||||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品) |
型号 | MD290 T315G(-L) | MD290 T400P(-L) | MD290T355 G(-L) | MD290 T450P(-L) | MD290 T400G(-L) | MD290 T500P(-L) | MD290 T450G(-L) | |
体积 | T12 | |||||||
输出 | 适配电机容量(kW) | 315 | 400 | 355 | 450 | 400 | 500 | 450 |
额定输出电流(A) | 585 | 725 | 650 | 820 | 725 | 880 | 820 | |
输出电压 | 三相 0~输入电压 | |||||||
最高输出频率 | 500Hz(可通过参数更改) | |||||||
载波频率 | 0.8kHz~6.0kHz(可根据负载特性,自动调整载波频率) | |||||||
过载能力 | G型机:150%额定电流60s(其中MD290T450G过载能力为:130%额定电流60s) P型机:110%额定电流60s | |||||||
输入 | 额定输入电流(A) | 565 | 708 | 617 | 782 | 687 | 840 | 782 |
额定电压额定频率 | AC:三相380V~480V,50/60Hz | |||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 323V~528V | |||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | |||||||
电源容量(kVA) | 517 | 647 | 565 | 715 | 629 | 768 | 716 | |
散热设计 | 发热功耗(kW) | 5.69 | 8.62 | 6.31 | 8.97 | 6.91 | 9.6 | 7.54 |
排风量(CFM) | 645 | 860 | 860 | 860 | 860 | 860 | 860 | |
过电压等级 | OVCIII | |||||||
污染等级 | PD2 | |||||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品) |
型号 | MD290 T500G(-A) | MD290 T560G(-A) | MD290 T630G(-A) | MD290 T560P(-A) | MD290 T630P(-A) | MD290 T710P(-A) | MD290 T800P(-A) | |
体积 | T13 | |||||||
输出 | 适配电机容量(kW) | 500 | 560 | 630 | 560 | 630 | 710 | 800 |
额定输出电流(A) | 900 | 1020 | 1120 | 1020 | 1120 | 1260 | 1460 | |
输出电压 | 三相 0~输入电压 | |||||||
最高输出频率 | 500Hz(可通过参数更改) | |||||||
载波频率 | 0.8kHz~8.0kHz(可根据负载特性,自动调整载波频率) | |||||||
过载能力 | 150%额定电流60s 110% 额定电流60s | |||||||
输入 | 额定输入电流(A) | 838.1 | 949.6 | 1043.5 | 946.3 | 1041.0 | 1170.9 | 1301.5 |
额定电压/额定频率 | AC:三相380~480V,50/60Hz | |||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 323V~528V | |||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | |||||||
电源容量(kVA) | 766.0 | 868.0 | 957.0 | 865.0 | 852.0 | 1071.0 | 1244.0 | |
散热设 计 | 发热功耗(kW) | 9.94 | 10.4 | 11.5 | 12.0 | 13.2 | 13.6 | 16.5 |
排风量(CFM) | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2400 | |
过电压等级 | OVCIII | |||||||
污染等级 | PD2 | |||||||
防护等级 | IP20 |
三相200V~240V电气参数
型号 | MD2902T0.4G/ 0.7PB | MD2902T0.7G/1.1PB | MD2902T1.1G/ 1.5PB | MD2902T1.5G/2.2PB | MD2902T2.2G/3.7PB | MD2902T3.7G/ 5.5PB | |||||||
体积 | T1 | T1 | T1 | T1 | T2 | T2 | |||||||
输出 | 适配电机容量(kW) | 0.4 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
额定输出电流(A) | 2.1 | 3.1 | 3.8 | 5.1 | 5.1 | 7.2 | 7.2 | 9 | 9 | 13 | 13 | 17 | |
输出电压 | 三相 0~输入电压 | ||||||||||||
最高输出频率 | 500Hz(可通过参数更改) | ||||||||||||
载波频率 | 0.8kHz~8.0kHz(可根据负载特性,自动调整载波频率) | ||||||||||||
过载能力 | G型机:150%额定电流60s P型机:110% 额定电流60s | ||||||||||||
输入 | 额定输入电流(A) | 2.4 | 3.7 | 4.6 | 6.4 | 6.3 | 9.1 | 9 | 11.3 | 11.4 | 15.9 | 16.7 | 22.4 |
额定电压和额定频率 | AC:三相200V~240V,50/60Hz | ||||||||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 170V~264V | ||||||||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | ||||||||||||
电源容量(kVA) | 1.1 | 1.7 | 2.1 | 2.9 | 2.9 | 4.2 | 4.1 | 5.2 | 5.2 | 7.3 | 7.6 | 10.2 | |
散热设 计 | 发热功耗(kW) | 0.046 | 0.06 | 0.068 | 0.088 | 0.081 | 0.112 | 0.14 | 0.109 | 0.138 | 0.207 | 0.201 | 0.273 |
排风量(CFM) | - | - | 9 | 9 | 9 | 9 | 9 | 9 | 20 | 20 | 24 | 24 | |
过电压等级 | OVCIII | ||||||||||||
污染等级 | PD2 | ||||||||||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品) Type1(enclosed type, Type1防护等级适用于UL产品) |
型号 | MD2902T5.5G/ 7.5PB | MD2902T7.5G/11PB | MD2902T11G/ 15P(B) | MD2902T11G/ 15P(B)-T | MD2902T15G/ 18.5P(B) | MD2902T18.5G/ 22P(B) | |||||||||
体积 | T3 | T4 | T5 | T5 | T6 | T6 | |||||||||
输出 | 适配电机容量(kW) | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 11 | 15 | 15 | 18.5 | 18.5 | 22 | ||
额定输出电流(A) | 25 | 32 | 32 | 37 | 45 | 60 | 45 | 60 | 60 | 75 | 75 | 91 | |||
输出电压 | 三相 0~输入电压 | ||||||||||||||
最高输出频率 | 500Hz(可通过参数更改) | ||||||||||||||
载波频率 | 0.8kHz~8.0kHz(可根据负载特性,自动调整载波频率) | ||||||||||||||
过载能力 | G型机:150%额定电流60s P型机:110%额定电流60s | ||||||||||||||
输入 | 额定输入电流(A) | 32.2 | 39.7 | 41.3 | 44 | 59 | 65.8 | 51.3 | 65.8 | 57 | 71 | 69 | 86 | ||
额定电压和额定频率 | AC:三相200V~240V,50/60Hz | ||||||||||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 170V~264V | ||||||||||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | ||||||||||||||
电源容量(kVA) | 14.7 | 18.2 | 18.9 | 20.1 | 27 | 30.1 | 27 | 30.1 | 26.1 | 32.5 | 31.6 | 39.3 | |||
散热设 计 | 发热功耗(kW) | 0.355 | 0.491 | 0.454 | 0.561 | 0.551 | 0.76 | 0.551 | 0.76 | 0.694 | 0.85 | 0.815 | 1.04 | ||
排风量(CFM) | 40 | 40 | 42 | 42 | 57.4 | 57.4 | 57.4 | 57.4 | 118.5 | 118.5 | 118.5 | 118.5 | |||
过电压等级 | OVCIII | ||||||||||||||
污染等级 | PD2 | ||||||||||||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品) Type1(enclosed type, Type1防护等级适用于UL产品) |
型号 | MD290-2T22G/ 30P(B) | MD290-2T30G/ 37P(B) | MD290-2T37G/ 45P(B) | MD290-2T45G/ 55P | MD290-2T55G/ 75P | ||||||
体积 | T7 | T7 | T8 | T8 | T8 | ||||||
输出 | 适配电机容量(kW) | 22 | 30 | 30 | 37 | 37 | 45 | 45 | 55 | 55 | 75 |
额定输出电流(A) | 91 | 112 | 112 | 150 | 150 | 176 | 176 | 210 | 210 | 253 | |
输出电压 | 三相 0~输入电压 | ||||||||||
最高输出频率 | 500Hz(可通过参数更改) | ||||||||||
载波频率 | 0.8kHz~8.0kHz(可根据负载特性,自动调整载波频率) | ||||||||||
过载能力 | G型机:150%额定电流60s P型机:110% 额 定电流60s | ||||||||||
输入 | 额定输入电流(A) | 89 | 111 | 106 | 143 | 139 | 167 | 164 | 198 | 196 | 239 |
额定电压和额定频率 | AC:三相200V~240V,50/60Hz | ||||||||||
电压允许波动范围 | -15%~10%,实际允许范围:AC 170V~264V | ||||||||||
频率允许波动范围 | ±5%,实际允许范围:47.5Hz~63Hz | ||||||||||
电源容量(kVA) | 40.7 | 50.8 | 48.5 | 65.4 | 63.6 | 76.4 | 75 | 90.5 | 89.6 | 109.3 | |
散热设计 | 发热功耗(kW) | 1.01 | 1.22 | 1.21 | 1.61 | 1.57 | 1.91 | 1.81 | 2.22 | 2.14 | 2.67 |
排风量(CFM) | 122.2 | 122.2 | 122.2 | 122.2 | 218.6 | 218.6 | 287.2 | 287.2 | 354.2 | 354.2 | |
过电压等级 | OVCIII | ||||||||||
污染等级 | PD2 | ||||||||||
防护等级 | IP20(open type,IP防护等级适用于IEC产品) |
相关资料:MD290通用型变频器,MD290系列通用变频器综合手册,垂直升降类解决方案,印刷行业解决方案和相关图纸及其他相关资料请联系我们的产品经理。

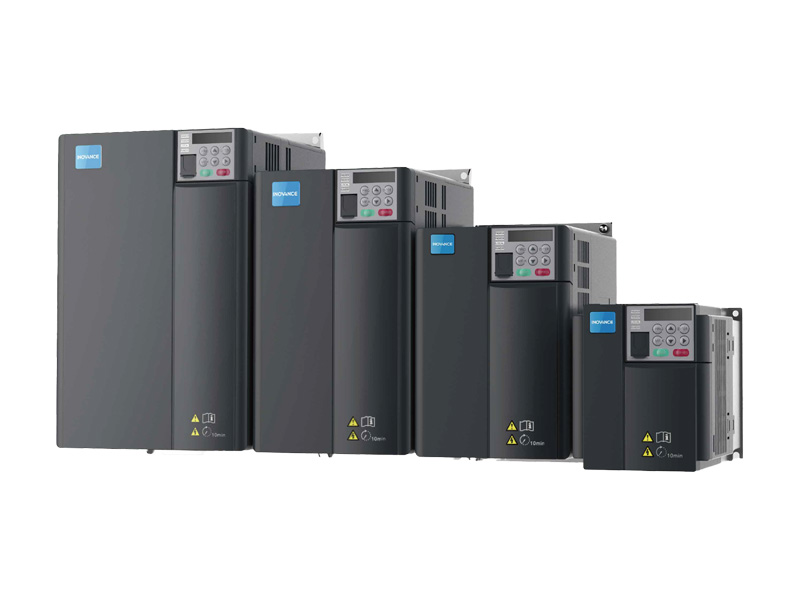

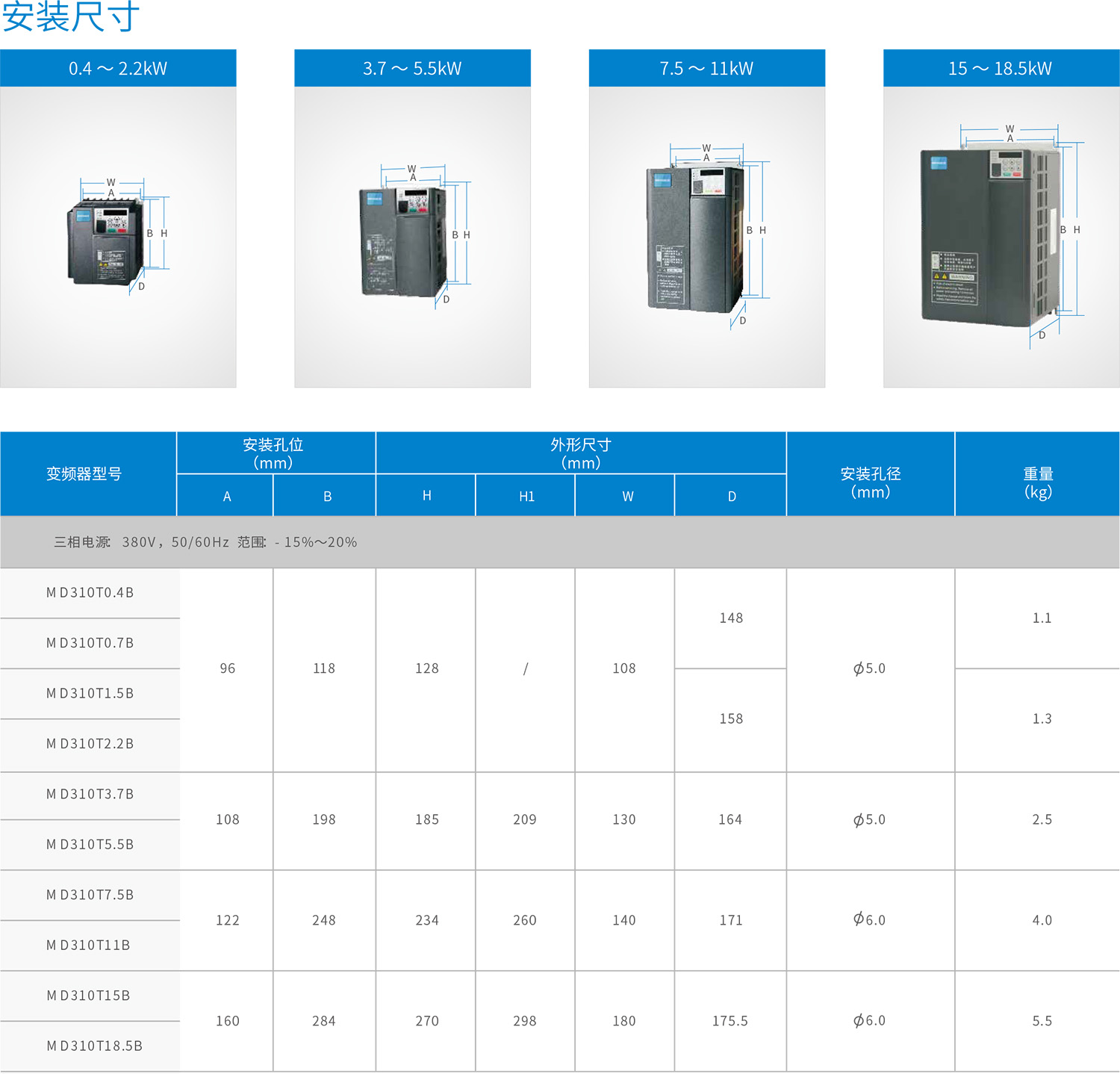

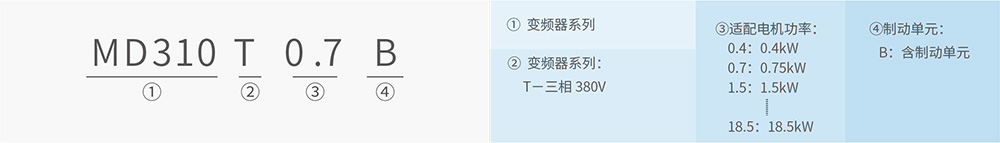

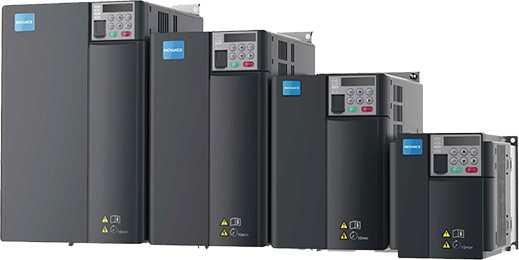

MD310 系列变频器是一款通用紧缩型多功能变频器,采用开环矢量和V/F 控制方式,以高性能的电流矢量控制技术可实现异步电机控制。MD310 标配RS485 通讯接口,支持Modbus RTU 通讯,可扩展I/O 扩展卡、CAN 通信扩展卡。内置PID 可方便实现闭环过程控制系统,最多可实现16 段速运行。可用于纺织、造纸、拉丝、机床、 包装、食品、风机、水泵及各种自动化生产设备的驱动。
产品特性
小体积:结构紧凑,支持并列安装,更节省安装空间;
过励磁功能:可以有效抑制减速过程中母线电压上升,避免频繁报过压故障;
控制应用:内置有PID调节器,配合频率给定通道的选择,用户可方便地实现过程控制的自动调节,实现例如恒温、恒压、张力等控制应用;
摆频功能:在纺织、化纤的加工设备中,使用摆频功能,可以改善纱锭绕卷的均匀平密;
分时控制:可储存 4 套电机参数,一台变频器可分时控制四台电机运行;
定时运行功能:运行时间可以通过参数和模拟量设置;
快速总线联接:标配 RS485 通讯接口,支持 Modbus RTU 通讯,可扩展 CANLink,实现与汇川产品的快速总线联接;
虚拟示波器功能:支持变频器参数操作及虚拟示波器功能,通过虚拟示波器可实现对变频器内部状态的图形监视;
标配制动单元:用户直接接制动电阻,不用外置制动,节省成本
型号与技术参数(安装尺寸)
变频器型号 | 电源容量 | 输入电流 | 输出电流 | 适配电机 | |
三相电源: 380V ,50/60Hz 范围:- 15%~20% | |||||
MD310T0.4B | 1.0kVA | 1.9A | 1.5A | 0.4kW | 0.5 HP |
MD310T0.7B | 1.5kVA | 3.4A | 2.1A | 0.75kW | 1 HP |
MD310T1.5B | 3.0kVA | 5.0A | 3.8A | 1.5kW | 2 HP |
MD310T2.2B | 4.0kVA | 5.8A | 5.1A | 2.2kW | 3 HP |
MD310T3.7B | 5.9kVA | 10.5A | 9.0A | 3.7kW | 5 HP |
MD310T5.5B | 8.9kVA | 14.6A | 13.0A | 5.5kW | 7.5 HP |
MD310T7.5B | 11.0kVA | 20.5A | 17.0A | 7.5kW | 10 HP |
MD310T11B | 17.0kVA | 26.0A | 25.0A | 11.0kW | 15 HP |
MD310T15B | 21.0kVA | 35.0A | 32.0A | 15.0kW | 20 HP |
MD310T18.5B | 24.0kVA | 38.5A | 37.0A | 18.5kW | 25 HP |
相关资料:MD系列紧凑型变频器,用户手册,变频器扩展卡选型手册和相关图纸及其他相关资料请联系我们的产品经理。
MD520系列变频器是一款通用高性能电流矢量变频器,主要用于控制和调节三相交流异步电机和三相交流永磁电机的速度和转矩,内置多种故障检测功能和停机机制,搭配 SIL3 等级 的 STO 安全功能,满足生产过程中的人身和设备安全;符合 CE、UL、 EAC、UKCA、安全认证等认证标准,覆盖全球应用范围;可用于空压机、纺织、造纸、拉丝、线缆、橡塑、陶瓷、机床、包装、食品、风机、水泵及其他自动化生产设备的驱动。
产品特性
驱动专家:异步电机(IM),同步电机(SM),同步磁阻电机(SynRM)均可匹配,助力用户设备节能升级改造;
性能升级:较上代变频器性能全面升级,0HZ最大150%出力,开环矢量调速范围可达1:500,助力用户高质量、高效率的生产;
功能丰富:支持功能安全STO,故障跛行,位置控制,抱闸控制,自由编程,张力应用,风机/水泵等应用,令变频器适用于各种应用场景;

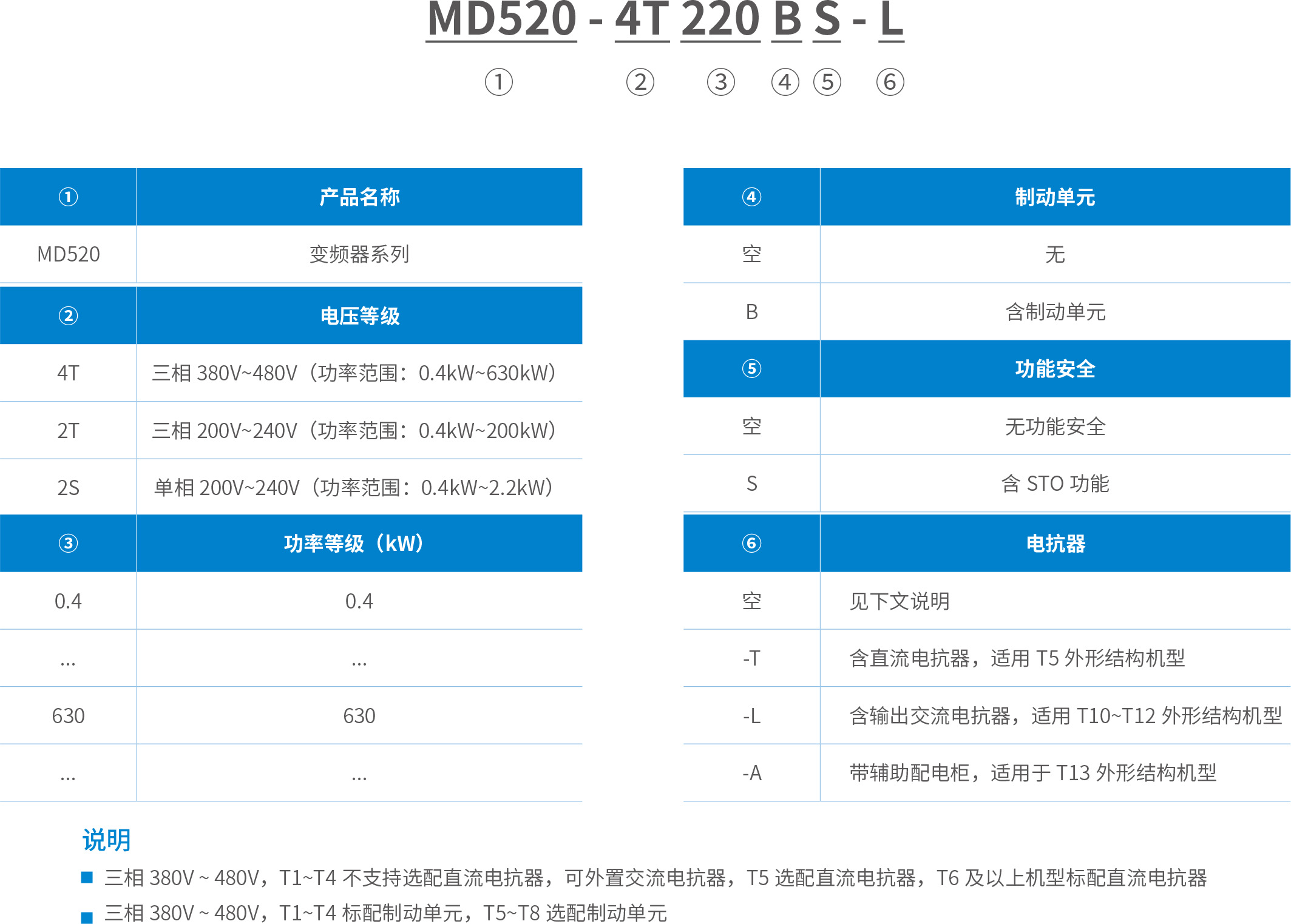

MD520 - 命名规则
MD520- 电气参数
变频器型号 | 体积 | 重载应用 | 轻载应用 | ||||||||
电源容量 | 输入 电流 | 额定功率 | 输出 电流 | 电源容量 | 输入 电流 | 额定功率 | 输出 电流 | ||||
(kVA) | (A) | (kW) | (HP) | (A) | (kVA) | (A) | (kW) | (HP) | (A) | ||
三相 380-480Vac,50/60Hz | |||||||||||
MD520-4T0.4B(S) | T1 | 2 | 1.8 | 0.4 | 0.5 | 1.5 | 2.8 | 2.5 | 0.7 | 1 | 2.1 |
MD520-4T0.7B(S) | T1 | 2.8 | 2.4 | 0.8 | 1 | 2.1 | 4.1 | 3.7 | 1.1 | 1.5 | 3.1 |
MD520-4T1.1B(S) | T1 | 4.1 | 3.7 | 1.1 | 1.5 | 3.1 | 5.0 | 4.6 | 1.5 | 2 | 3.8 |
MD520-4T1.5B(S) | T1 | 5 | 4.6 | 1.5 | 2 | 3.8 | 6.7 | 6.4 | 2.2 | 3 | 5.1 |
MD520-4T2.2B(S) | T1 | 6.7 | 6.3 | 2.2 | 3 | 5.1 | 9.5 | 9.1 | 3 | 4 | 7.2 |
MD520-4T3.0B(S) | T1 | 9.5 | 9 | 3 | 4 | 7.2 | 12 | 11.3 | 3.7 | 5 | 9 |
MD520-4T3.7B(S) | T2 | 12 | 11.4 | 3.7 | 5 | 9 | 17.5 | 15.9 | 5.5 | 7.5 | 13 |
MD520-4T5.5B(S) | T2 | 17.5 | 16.7 | 5.5 | 7.5 | 13 | 22.8 | 22.4 | 7.5 | 10 | 17 |
MD520-4T7.5B(S) | T3 | 22.8 | 21.9 | 7.5 | 10 | 17 | 33.4 | 32.9 | 11 | 15 | 25 |
MD520-4T11B(S) | T3 | 33.4 | 32.2 | 11 | 15 | 25 | 42.8 | 39.7 | 15 | 20 | 32 |
MD520-4T15B(S) | T4 | 42.8 | 41.3 | 15 | 20 | 32 | 45 | 44 | 18.5 | 25 | 37 |
MD520-4T18.5(B)(S) | T5 | 36 | 49.5 | 18.5 | 25 | 37 | 44 | 59 | 22 | 30 | 45 |
MD520-4T18.5(B)(S)-T | T5 | 33 | 43.4 | 18.5 | 25 | 37 | 39 | 51.3 | 22 | 30 | 45 |
MD520-4T22(B)(S) | T5 | 44 | 59 | 22 | 30 | 45 | 59 | 65.8 | 30 | 40 | 60 |
MD520-4T22(B)(S)-T | T5 | 39 | 51.3 | 22 | 30 | 45 | 52 | 65.8 | 30 | 40 | 60 |
MD520-4T30(B)(S) | T6 | 52 | 57 | 30 | 40 | 60 | 65 | 71 | 37 | 50 | 75 |
MD520-4T37(B)(S) | T6 | 63 | 69 | 37 | 50 | 75 | 79 | 86 | 45 | 60 | 91 |
MD520-4T45(B)(S) | T7 | 81 | 89 | 45 | 60 | 91 | 97 | 111 | 55 | 75 | 112 |
MD520-4T55(B)(S) | T7 | 97 | 106 | 55 | 75 | 112 | 127 | 143 | 75.0 | 100 | 150 |
MD520-4T75(B)(S) | T8 | 127 | 139 | 75 | 100 | 150 | 150 | 167 | 90 | 125 | 176 |
MD520-4T90(S) | T8 | 150 | 164 | 90 | 125 | 176 | 179 | 198 | 110 | 150 | 210 |
MD520-4T110(S) | T8 | 179 | 196 | 110 | 150 | 210 | 220 | 239 | 132 | 180 | 253 |
MD520-4T132(S) | T9 | 220 | 240 | 132 | 180 | 253 | 263 | 295 | 160 | 220 | 304 |
MD520-4T160(S) | T9 | 263 | 287 | 160 | 220 | 304 | 334 | 359 | 200 | 275 | 377 |
MD520-4T200(S)(-L) | T10 | 334 | 365 | 200 | 275 | 377 | 404 | 456 | 250 | 340 | 465 |
MD520-4T220(S)(-L) | T10 | 375 | 410 | 220 | 300 | 426 | 453 | 507 | 280 | 380 | 520 |
MD520-4T250(S)(-L) | T11 | 404 | 441 | 250 | 340 | 465 | 517 | 559 | 315 | 430 | 585 |
MD520-4T280(S)(-L) | T11 | 453 | 495 | 280 | 380 | 520 | 565 | 624 | 355 | 485 | 650 |
MD520-4T315(S)(-L) | T12 | 517 | 565 | 315 | 430 | 585 | 629 | 708 | 400 | 545 | 725 |
MD520-4T355(S)(-L) | T12 | 565 | 617 | 355 | 485 | 650 | 716 | 782 | 450 | 600 | 820 |
MD520-4T400(S)(-L) | T12 | 629 | 687 | 400 | 545 | 725 | 952 | 840 | 500 | 800 | 880 |
MD520-4T500(S)(-A) | T13 | 766 | 838.1 | 500 | 680 | 900 | 952 | 1041 | 630 | 857 | 1120 |
MD520-4T560(S)(-A) | T13 | 868 | 949.6 | 560 | 762 | 1020 | 1070 | 1170.9 | 710 | 966 | 1260 |
MD520-4T630(S)(-A) | T13 | 957 | 1043.5 | 630 | 857 | 1120 | 1194 | 1301.5 | 800 | 1088 | 1460 |
三相 200~240Vac,50/60Hz | |||||||||||
MD520-2T0.4B(S) | T1 | 1.1 | 2.4 | 0.4 | 0.5 | 2.1 | 2.1 | 3.7 | 0.7 | 1.0 | 3.1 |
MD520-2T0.7B(S) | T1 | 2.1 | 4.6 | 0.8 | 1.0 | 3.8 | 2.9 | 6.4 | 1.1 | 1.5 | 5.1 |
MD520-2T1.1B(S) | T1 | 2.9 | 6.3 | 1.1 | 1.5 | 5.1 | 4.1 | 9.1 | 1.5 | 2.0 | 7.2 |
MD520-2T1.5B(S) | T1 | 4.1 | 9.0 | 1.5 | 2.0 | 7.2 | 5.2 | 11.3 | 2.2 | 3.0 | 9.0 |
MD520-2T2.2B(S) | T2 | 5.2 | 11.4 | 2.2 | 3.0 | 9.0 | 7.6 | 15.9 | 3.7 | 5.0 | 13.0 |
MD520-2T3.7B(S) | T2 | 7.6 | 16.7 | 3.7 | 5.0 | 13.0 | 14.7 | 22.4 | 5.5 | 7.5 | 17.0 |
MD520-2T5.5B(S) | T3 | 14.7 | 32.2 | 5.5 | 7.5 | 25.0 | 18.9 | 39.7 | 7.5 | 10.0 | 32.0 |
MD520-2T7.5B(S) | T4 | 18.9 | 41.3 | 7.5 | 10.0 | 32.0 | 27.0 | 44.0 | 11.0 | 15.0 | 37.0 |
MD520-2T11(B)(S) | T5 | 27.0 | 59.0 | 11.0 | 15.0 | 45.0 | 26.1 | 65.8 | 15.0 | 20.0 | 60.0 |
MD520-2T15(B)(S) | T6 | 26.1 | 57.0 | 15.0 | 20.0 | 60.0 | 31.6 | 71.0 | 18.5 | 25.0 | 75.0 |
MD520-2T18.5(B)(S) | T6 | 31.6 | 69.0 | 18.5 | 25.0 | 75.0 | 40.7 | 86.0 | 22.0 | 30.0 | 91.0 |
MD520-2T22(B)(S) | T7 | 40.7 | 89.0 | 22.0 | 30.0 | 91.0 | 48.5 | 111.0 | 30.0 | 40.0 | 112.0 |
MD520-2T30(B)(S) | T7 | 48.5 | 106.0 | 30.0 | 40.0 | 112.0 | 63.6 | 143.0 | 37.0 | 50.0 | 150.0 |
MD520-2T37(B)(S) | T8 | 63.6 | 139.0 | 37.0 | 50.0 | 150.0 | 75.0 | 167.0 | 45.0 | 60.0 | 176.0 |
MD520-2T45(S) | T8 | 75.0 | 164.0 | 45.0 | 60.0 | 176.0 | 89.6 | 198.0 | 55.0 | 75.0 | 210.0 |
MD520-2T55(S) | T8 | 89.6 | 196.0 | 55.0 | 75.0 | 210.0 | 109.0 | 239.0 | 75.0 | 100.0 | 253.0 |
MD520-2T75(S) | T9 | 131.0 | 287.0 | 75.0 | 100.0 | 304.0 | 164.0 | 359.0 | 90.0 | 125.0 | 377.0 |
MD520-2T90(S) | T10 | 167.0 | 365.0 | 90.0 | 125.0 | 377.0 | 209.0 | 456.0 | 110.0 | 150.0 | 465.0 |
MD520-2T110(S) | T10 | 187.0 | 410.0 | 110.0 | 150.0 | 426.0 | 232.0 | 507.0 | 132.0 | 180.0 | 520.0 |
MD520-2T132(S) | T11 | 202.0 | 441.0 | 132.0 | 180.0 | 465.0 | 256.0 | 559.0 | 160.0 | 220.0 | 585.0 |
MD520-2T160(S) | T12 | 258.0 | 565.0 | 160.0 | 220.0 | 585.0 | 324.0 | 708.0 | 200.0 | 275.0 | 725.0 |
MD520-2T200(S) | T12 | 314.0 | 687.0 | 200.0 | 275.0 | 725.0 | 384.0 | 840.0 | 220.0 | 300.0 | 880.0 |
单相 200~240Vac,50/60Hz | |||||||||||
MD520-2S0.4B(S) | T2 | 1.4 | 5.4 | 0.4 | 0.5 | 2.3 | / | / | / | / | / |
MD520-2S0.7B(S) | T2 | 2.2 | 8.2 | 0.7 | 1.0 | 4.0 | / | / | / | / | / |
MD520-2S1.5B(S) | T2 | 3.7 | 14.0 | 1.5 | 2.0 | 7.0 | / | / | / | / | / |
MD520-2S2.2B(S) | T2 | 6.0 | 20.0 | 2.2 | 3.0 | 9.6 | / | / | / | / | / |
相关资料:MD520系列高性能通用变频器,用户手册,功能手册和相关图纸及其他相关资料请联系我们的产品经理。

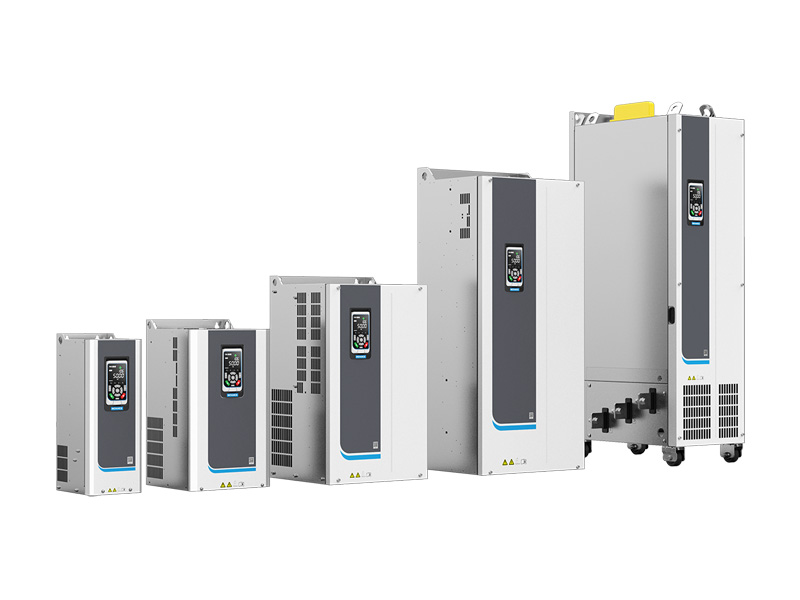

MD580 系列变频器是一款低压高性能工程型变频器,同时支持三相交流永磁同步电机和异步电机的控制。变频器采用高性能的矢量控制技术,低速高转矩输出,具有良好的动态特性、超强的过载能力,具备用户可编程功能及后台软件监控、通讯总线功能,支持多种编码器类型,组合功能丰富强大,性能稳定。应用于冶金、有色、建材、造纸、化工、市政等行业。
产品特性
安全保护:标配STO满足TUV SIL3安全认证;支持黑匣子循环故障监控;国内首家发证ATEX认证;
稳定可靠:10年设计寿命;满足SEMI47要求,低电压穿越功能;无电抗器最大300米长线驱动;
功能强大:支持同异步机驱动;7种通讯总线;全闭环应用;
方便易用:独立24V供电,冗余调试;支持Type-C后台连接;连接器自由编程;

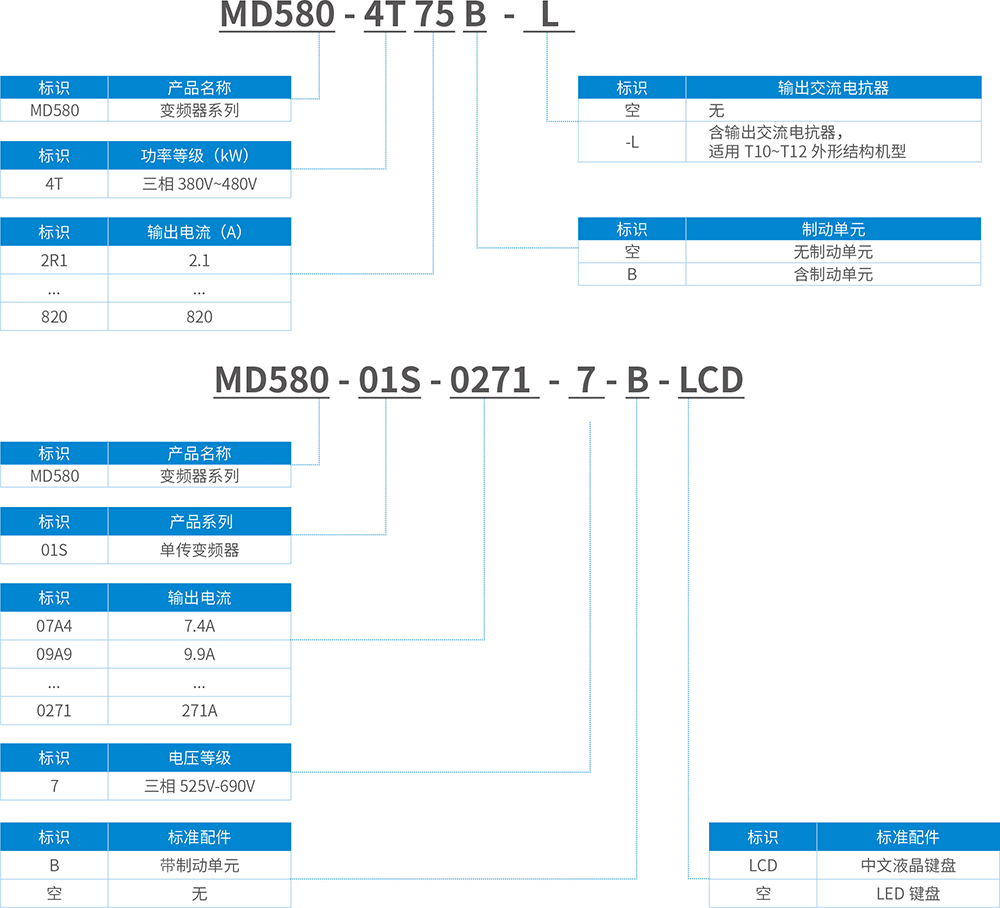

MD580 - 命名规则
MD580-400V 产品选型表
体 积 | 型号 | LD 轻载应用 | HD 重载 | 附件选型 | |||||
额定 功率 (kW) | 额定输 入电流 (A) | 额定输 出电流 (A) | 功率 (kW) | 额定输 入电流 (A) | 额定输 出电流 (A) | 选配交流输入电抗器 | 交流输出电抗器 | ||
T1 | MD580-4T2R1B | 0.7 | 2.5 | 2.1 | 0.4 | 1.8 | 1.5 | MD-ACL-10-5-4T | MD-OCL-5-1.4-4T-1% |
MD580-4T3R1B | 1.1 | 3.7 | 3.1 | 0.8 | 2.4 | 2.1 | MD-ACL-10-5-4T | MD-OCL-5-1.4-4T-1% | |
MD580-4T3R8B | 1.5 | 4.6 | 3.8 | 1.1 | 3.7 | 3.1 | MD-ACL-10-5-4T | MD-OCL-5-1.4-4T-1% | |
MD580-4T5R1B | 2.2 | 6.4 | 5.1 | 1.5 | 4.6 | 3.8 | MD-ACL-10-5-4T | MD-OCL-7-1.0-4T-1% | |
MD580-4T7R2B | 3 | 9.1 | 7.2 | 2.2 | 6.3 | 5.1 | MD-ACL-10-5-4T | MD-OCL-10-0.7-4T-1% | |
MD580-4T9B | 3.7 | 11.3 | 9 | 3 | 9 | 7.2 | MD-ACL-15-3-4T | MD-OCL-10-0.7-4T-1% | |
T2 | MD580-4T13B | 5.5 | 15.9 | 13 | 3.7 | 11.4 | 9 | MD-ACL-40-1.45-4T | MD-OCL-15-0.47-4T-1% |
MD580-4T17B | 7.5 | 22.4 | 17 | 5.5 | 16.7 | 13 | MD-ACL-40-1.45-4T | MD-OCL-20-0.35-4T-1% | |
T3 | MD580-4T25B | 11 | 32.9 | 25 | 7.5 | 21.9 | 17 | MD-ACL-40-1.45-4T | MD-OCL-30-0.23-4T-1% |
MD580-4T32B | 15 | 39.7 | 32 | 11 | 32.2 | 25 | MD-ACL-40-1.45-4T | MD-OCL-40-0.18-4T-1% | |
T4 | MD580-4T37B | 18.5 | 48.6 | 37 | 15 | 41.3 | 32 | MD-ACL-50-0.28-4T-2% | MD-OCL-40-0.18-4T-1% |
T5 | MD580-4T45(B) | 22 | 59 | 45 | 18.5 | 49.5 | 37 | MD-ACL-60-0.24-4T-2% | MD-OCL-50-0.14-4T-1% |
MD580-4T60(B) | 30 | 65.8 | 60 | 22 | 59 | 45 | MD-ACL-90-0.16-4T-2% | MD-OCL-60-0.12-4T-1% | |
T6 | MD580-4T75(B) | 37 | 71 | 75 | 30 | 57 | 60 | MD-ACL-90-0.16-4T-2% | MD-OCL-80-0.087-4T-1% |
MD580-4T91(B) | 45 | 86 | 91 | 37 | 69 | 75 | MD-ACL-90-0.16-4T-2% | MD-OCL-120-0.058-4T-1% | |
T7 | MD580-4T112(B) | 55 | 111 | 112 | 45 | 89 | 91 | MD-ACL-120-0.12-4T-2% | MD-OCL-120-0.058-4T-1% |
MD580-4T150(B) | 75 | 143 | 150 | 55 | 106 | 112 | MD-ACL-150-0.095-4T-2% | MD-OCL-150-0.047-4T-1% | |
T8 | MD580-4T176(B) | 90 | 167 | 176 | 75 | 139 | 150 | MD-ACL-200-0.07-4T-2% | MD-OCL-200-0.035-4T-1% |
MD580-4T210 | 110 | 198 | 210 | 90 | 164 | 176 | MD-ACL-200-0.07-4T-2% | MD-OCL-250-0.028-4T-1% | |
MD580-4T253 | 132 | 239 | 253 | 110 | 196 | 210 | MD-ACL-250-0.056-4T-2% | MD-OCL-330-0.021-4T-1% | |
T9 | MD580-4T304 | 160 | 295 | 304 | 132 | 240 | 253 | MD-ACL-330-0.042-4T-2% | MD-OCL-330-0.021-4T-1% |
MD580-4T377 | 200 | 359 | 377 | 160 | 287 | 304 | MD-ACL-490-0.028-4T-2% | MD-OCL-490-0.014-4T-1% | |
T10 | MD580-4T426 | 220 | 410 | 426 | 200 | 365 | 377 | MD-ACL-490-0.028-4T-2% | MD-OCL-490-0.014-4T-1% |
MD580-4T426-L | 220 | 410 | 426 | 200 | 365 | 377 | MD-ACL-490-0.028-4T-2% | / | |
MD580-4T465 | 250 | 456 | 465 | 220 | 410 | 426 | MD-ACL-490-0.028-4T-2% | MD-OCL-490-0.014-4T-1% | |
MD580-4T465-L | 250 | 456 | 465 | 220 | 410 | 426 | MD-ACL-490-0.028-4T-2% | / | |
T11 | MD580-4T520 | 280 | 507 | 520 | 250 | 441 | 465 | MD-ACL-660-0.021-4T-2% | MD-OCL-660-0.011-4T-1% |
MD580-4T520-L | 280 | 507 | 520 | 250 | 441 | 465 | MD-ACL-660-0.021-4T-2% | / | |
MD580-4T585 | 315 | 559 | 585 | 280 | 495 | 520 | MD-ACL-660-0.021-4T-2% | MD-OCL-660-0.011-4T-1% | |
MD580-4T585-L | 315 | 559 | 585 | 280 | 495 | 520 | MD-ACL-660-0.021-4T-2% | / | |
T12 | MD580-4T650 | 355 | 624 | 650 | 315 | 565 | 585 | MD-ACL-660-0.021-4T-2% | MD-OCL-660-0.011-4T-1% |
MD580-4T650-L | 355 | 624 | 650 | 315 | 565 | 585 | MD-ACL-660-0.021-4T-2% | / | |
MD580-4T725 | 400 | 708 | 725 | 355 | 617 | 650 | MD-ACL-800-0.017-4T-2% | MD-OCL-800-0.0087-4T-1% | |
MD580-4T725-L | 400 | 708 | 725 | 355 | 617 | 650 | MD-ACL-800-0.017-4T-2% | / | |
MD580-4T820 | 450 | 782 | 820 | 400 | 687 | 725 | MD-ACL-800-0.017-4T-2% | MD-OCL-800-0.0087-4T-1% | |
MD580-4T820-L | 450 | 782 | 820 | 400 | 687 | 725 | MD-ACL-800-0.017-4T-2% | / |
MD580-690V 产品选型表
外形结构 | 型号 | 无过载应用 | 轻过载应用 | 重过载应用 | |||
额定电流A | 额定功率kW | 额定电流A | 额定功率kW | 额定电流A | 额定功率kW | ||
S4 | MD580-01S-07A4-7-B(-LCD) | 7.4 | 5.5 | 7 | 5.5 | 5.6 | 4 |
MD580-01S-09A9-7-B-(-LCD) | 9.9 | 7.5 | 9.4 | 7.5 | 7.4 | 5.5 | |
MD580-01S-14A3-7-B(-LCD) | 14.3 | 11 | 13.6 | 11 | 9.9 | 7.5 | |
MD580-01S-0019-7-B(-LCD) | 19 | 15 | 18.1 | 15 | 14.3 | 11 | |
MD580-01S-0023-7-B(-LCD) | 23 | 18.5 | 21.9 | 18.5 | 19 | 15 | |
MD580-01S-0027-7-B(-LCD) | 27 | 22 | 25.7 | 22 | 23 | 18.5 | |
S5 | MD580-01S-0035-7(-LCD) | 35 | 30 | 33 | 30 | 26 | 22 |
MD580-01S-0042-7(-LCD) | 42 | 37 | 40 | 37 | 35 | 30 | |
MD580-01S-0049-7(-LCD) | 49 | 45 | 47 | 45 | 42 | 37 | |
S6 | MD580-01S-0061-7(-LCD) | 61 | 55 | 58 | 55 | 49 | 45 |
MD580-01S-0084-7(-LCD) | 84 | 75 | 80 | 75 | 61 | 55 | |
S7 | MD580-01S-0098-7(-LCD) | 98 | 90 | 93 | 90 | 84 | 75 |
MD580-01S-0119-7(-LCD) | 119 | 110 | 113 | 110 | 98 | 90 | |
S8 | MD580-01S-0142-7(-LCD) | 142 | 132 | 135 | 132 | 119 | 110 |
MD580-01S-0174-7(-LCD) | 174 | 160 | 165 | 160 | 142 | 132 | |
S9 | MD580-01S-0210-7(-LCD) | 210 | 200 | 200 | 200 | 174 | 160 |
MD580-01S-0271-7(-LCD) | 271 | 250 | 257 | 250 | 210 | 200 |
相关资料:MD580高性能工程型变频器,用户手册,功能手册和相关图纸及其他相关资料请联系我们的产品经理。
上一个产品
下一个产品
