时间:2020-06-16 类别:光学元器件 关注:4560

激光波长1064nm,是目前综合性能较为优异的激光晶体。

Nd:YAG单晶是重要的激光晶体,,是固体激光器发出激光的核心元器件。Nd:YAG晶体激光波长1064nm,其优点是:低泵浦阈值、高效率、低损失、具有高光束质量、热传导性好、稳定的化学和机械特性,广泛应用于工业、医疗和科学领域。

我们一站式供应各种类型的Nd:YAG晶体,YAG晶体棒,钇铝石榴石晶体,激光晶体,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

联系程经理快速获取产品选型、最新报价和解决方案
手机: 18162698959(微信) 座机: 027-51858937
产品系列
激光器
声光器件和电光器件
光学元器件
激光配件
激光仪器与工具
工业自动化
产品经理信息

Nd:YAG晶体是目前综合性能较为优异的激光晶体。激光波长1064nm,广泛用于军事、工业和医疗等行业。其优点是:低泵浦阈值、高效率、低损失、具有高光束质量、热传导性好、稳定的化学和机械特性。

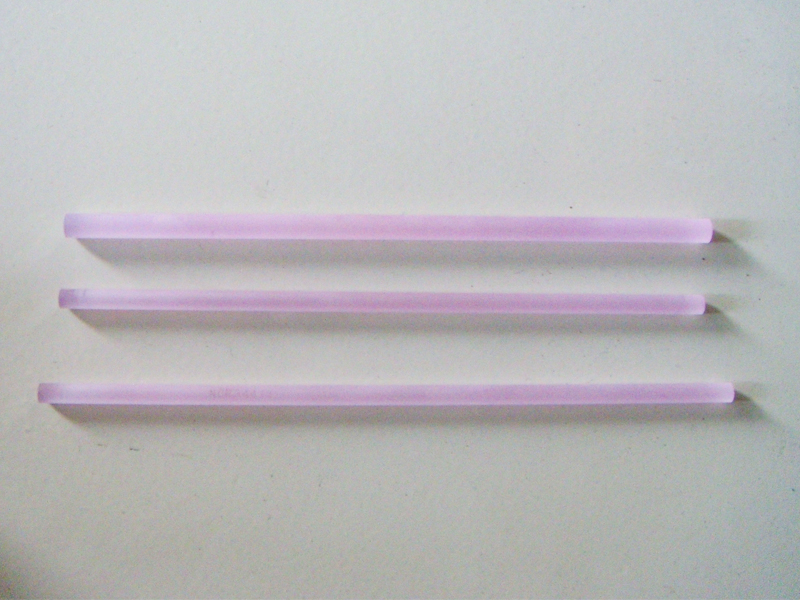

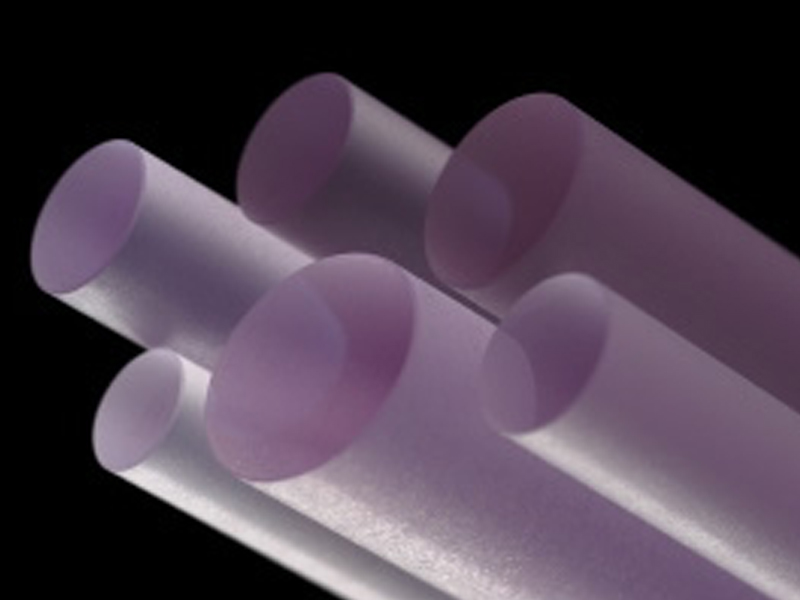

Nd:YAG晶体

应用:固体激光器

常用规格型号

直径(mm)3334445556610
长度(mm)50601105060110110140150110150160

备注:如需其它规格,请联系我们。

物理特性:

化学式Nd3+:Y3Al5O12
晶体结构立方晶系
掺杂浓度百分比0.5-2.3%
晶体取向<100>,<111>
晶格常数,A12.01
密度,g/cm34.56
熔点,oc1950
介电常数11.7
莫氏硬度8.5
热膨胀系数7.8X10-6Xok-1,<111>8.2X

8.210-6Xok-1,<100>
25oc导热系数,WXcm-1Xok-10.14
1064nm散射损耗,nm,cm-10.003
激光波长,nm1064
1μm折射率1.82

激光性能

激光长度自发荧光激光跃迁
0.946μm255μs4F3/2-4I9/2
1.064μm255μs4F13/2-4I11/2
1.123μm255μs4F3/2-4I11/2
1.319μm255μs4F11/2-4I13/2

光学性能

材料掺钕钇铝石榴石
掺杂等级0.5-2.3%
掺杂浓度±0.1%
定向<111>晶向
端面与轴向垂直度±5o
直径公差±0.05mm
长度公差±0.5mm或客户自定义
平行度≤10′
垂直度≤5′
波前畸变λ/8 @ 633nm
平面度λ/10 @ 633nm或客户自定义
表面光洁度10—5
Barrel FinishGrinded or polished
通过孔径90%
倒角∠0.15mmX0.450
镀膜AR膜剩余反射R∠0.25%@2940nm或客户自定义
