采用半导体泵浦模块和激光晶体一体化、全密封设计,体积十分小巧,也叫微型激光器,方便安装和集成,系统支持内、外触发,具有窄脉宽、高峰值功率、高重频以及多波长等特点,可选波长为:1535nm、1319nm、1064nm、1030nm、946nm、660nm、532nm、515nm、473nm、355nm、343nm、266nm、257nm、237nm、213nm,重复频率从1Hz到100kHz可选,脉宽从300ps到5ns可选。广泛应用于人眼安全测距、大气监测、水下成像、光学计量、材料分析、生物医学、微加工、种子源等领域。
我们一站式供应各种类型的微片激光器,微型激光器,脉冲激光器,被动调Q亚纳秒激光器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!
我们提供各种脉冲激光器,包括Er:护眼激光器、微片激光器、主动式Q开关激光器等。这些激光器有各种波长,分别为1535nm、1319nm、1064nm、1030nm、946nm、660nm、532nm、515nm、473nm、355nm、343nm、266nm、257nm、237nm、213nm。
产品型号编号:
系列-波长-脉冲能量-脉冲重复率-其他
例如:STXL-A-1064nm-120uJ-2.5kHz,是STXL-A系列微片激光器,具有1064nm波长、120uJ能量和2.5kHz脉冲重复率。
STXL系列微片激光器是一种被动调Q二极管泵浦亚纳秒激光器,具有窄脉冲宽度、高峰值功率、高重复率和多波长等特点。我们提供1535nm、1319nm、1064nm、1030nm、946nm、660nm、532nm、515nm、473nm、355nm、343nm、266nm、257nm、237nm和213nm输出波长的微片激光器,重复频率高达100kHz,脉冲宽度从300ps到5ns。这些紧凑且易于集成的二极管泵浦固体激光器支持内部和外部触发,非常适合人眼安全测距,大气监测,水下成像,光学计量,生物医学,微加工等。

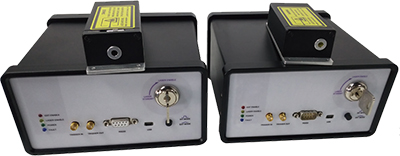

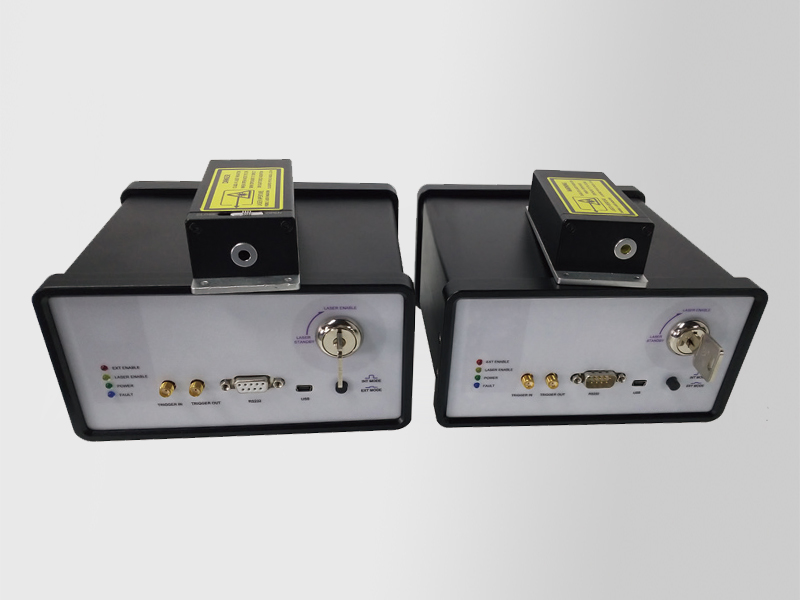

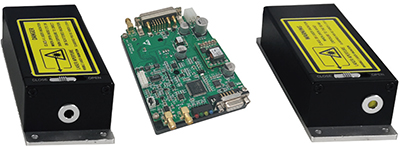

STXL-A系列微片激光器是被动Q开关二极管泵浦固态激光器。由于尺寸紧凑,二极管泵浦模块和激光晶体的集成设计为安装和集成带来了便利。该系列激光器提供专门用于气象雷达应用的小型化驱动板,体积小,功耗低,可用于高海拔、大温差和其他恶劣环境。定制双波长激光解决方案可用于STXL-A系列,如1064nm和532nm、1064nm和355nm或其他。
应用:
激光雷达
激光测距
大气监测
主要特点:
脉冲宽度降至1.5ns
单脉冲能量可达200μJ
重复频率高达2.5kHz
空间模式TEM00
密封封装,可靠性高
光学参数 | ||||||||
波长(nm) | 1064 | 532 | ||||||
重复频率(kHz) | 1* | 2.5 | 2.5* | 1* | 2.5 | 2.5* | ||
平均功率(mW) | 200 | 300 | 500 | 100 | 150 | 250 | ||
脉冲能量(μJ) | 200 | 120 | 200 | 100 | 60 | 100 | ||
脉冲宽度(ps) | 2000 | 1500 | ||||||
功率稳定性(8h) | ±3% | |||||||
光束轮廓 | TEM00 | |||||||
光束全发散度(典型.mrad) | 水平方向@1/e² | ≤3 | ≤2.5 | |||||
垂直方向@1/e² | ≤3 | ≤2.5 | ||||||
极化比 | >100:1 | |||||||
系统参数 | ||||||||
供电电压 | 100-240VAC,50/60Hz | |||||||
控制接口 | RS232, USB | |||||||
能量功耗(W) | ≤20 | ≤20 | ≤25 | ≤20 | ≤25 | ≤25 | ||
尺寸(W×H×L, mm) | 90×32.6×120 | |||||||
激光头尺寸(W×H×L,mm) | 45×30×120 | |||||||
工作温度(℃) | 15-35 | |||||||
储存温度(℃) | 0-60 |

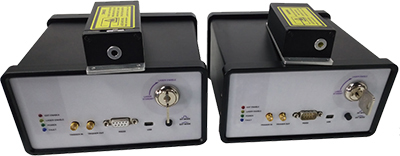

STXL-B系列微片激光器具有窄脉冲宽度,并能提供相当高的单脉冲能量。这些激光器是被动Q开关二极管泵浦固态激光器,没有尾脉冲,具有优异的光束质量和高可靠性。由于尺寸紧凑,二极管泵浦模块和激光晶体的集成设计为安装和集成带来了便利。STXL-B系列提供各种波长的选择,包括1064nm、532nm、355nm、266nm和213nm,并支持内部和外部触发。激光头的内部密封模块可供客户定制开发。
应用:
种子激光器
微加工
生物医学
激光诱导击穿光谱(LIBS)
激光诱导等离子体光谱(LIPS)
基于激光的超声检测
非线性光学
激光电离质谱(LIMS)
激光诱导荧光(LIF)
主要特点:
单脉冲能量高达150μJ
空间模式TEM00
密封包装,高可靠性
极化稳定性高
光学参数 | ||||||
波长(nm) | 1064 | 532 | 355 | 266 | 213 | |
重复频率(kHz) | 1 | 1 | 1* | 1* | 1* | |
平均功率(mW) | 150 | 75 | 30 | 12 | 4 | |
脉冲能量(μJ) | 150 | 75 | 30 | 12 | 4 | |
脉冲宽度(ps) | 600 | 550 | 500 | 500 | 500 | |
功率稳定性(8h) | ±3% | |||||
光束轮廓 | TEM00 | |||||
光束全发散度(典型.mrad) | 水平方向@1/e² | 7 | 6 | 5 | 4 | 4 |
垂直方向@1/e² | 7 | 6 | 5 | 4 | 4 | |
极化比 | >100:1 | |||||
系统参数 | ||||||
供电电压 | 100-240 VAC, 50/60 Hz | |||||
控制接口 | RS232, USB | |||||
能量功耗(W) | ≤25 | |||||
尺寸(W×H×L, mm) | 168×88×140 | |||||
激光头尺寸(W×H×L, mm) | 45×30×120 | |||||
工作温度(℃) | 15-35 | |||||
储存温度(℃) | 0-60 |
STXL-C系列微片激光器是我公司自主研发的结构紧凑、经济可靠的半导体泵浦(二极管泵浦)被动q开关固态激光器,具有输出能量稳定、峰值功率高、光束质量优异等特点。单片激光腔是永久对齐的,因此非常稳定。系统支持内部触发和外部触发。该系列产品有1064nm、532nm、355nm、266nm、213nm 5种规格。脉冲持续时间(脉冲宽度)可以下降到600ps (0.6ns)。各种型号的重复频率高达10kHz,范围从3mW到350mW。可靠和强大的微芯片设计是先进的OEM工业应用的完美选择。
应用:
种子激光器
微加工
用于光学参量振荡器的泵浦源
激光诱导击穿光谱(LIBS)
基于激光的超声检测
激光电离质谱(LIMS)
激光测距
激光诱导荧光(LIF)
激光超声成像
主要特点:
单脉冲能量高达120μJ
重复频率高达10kHz
空间模式TEM00
极化稳定性高
±3%<
光学参数 | ||||||||||||||||||
波长(nm) | 1064 | 532 | 355 | 266 | 213 | |||||||||||||
重复频率(kHz) | 1 | 5 | 10 | 1 | 5 | 10 | 1* | 5* | 10* | 1* | 5* | 10* | 1* | 5* | 10* | |||
平均功率(mW) | 120 | 350 | 300 | 60 | 175 | 150 | 15 | 50 | 60 | 8 | 35 | 30 | 3 | 10 | 10 | |||
脉冲能量(μJ) | 120 | 70 | 30 | 60 | 35 | 15 | 15 | 10 | 6 | 8 | 7 | 3 | 3 | 2 | 1 | |||
脉冲宽度(ps) | 750 | 650 | 600 | 600 | 600 | |||||||||||||
功率稳定性(8h) | td> | |||||||||||||||||
光束轮廓 | TEM00 | |||||||||||||||||
光束全发散度(典型, mrad) | 水平方向@1/e² | 8 | 12 | 7 | 10 | 5 | 8 | 5 | 8 | 4 | 6 | |||||||
垂直方向@1/e² | 8 | 12 | 7 | 10 | 5 | 8 | 5 | 8 | 4 | 6 | ||||||||
极化比 | >100:1 | |||||||||||||||||
系统参数 | ||||||||||||||||||
供电电压 | 100-240 VAC,50/60 Hz | |||||||||||||||||
控制接口 | RS232,USB | |||||||||||||||||
能量功耗(W) | ≤ 25 | ≤ 20 | ≤ 30 | ≤ 25 | ≤ 30 | ≤ 35 | ≤ 25 | ≤ 25 | ≤ 30 | ≤ 25 | ≤ 30 | ≤ 30 | ≤ 25 | ≤ 30 | ≤ 30 | |||
尺寸(W×H×L, mm) | 168×88×140 | |||||||||||||||||
激光头尺寸(W×H×L, mm) | 45×30×120 | |||||||||||||||||
工作温度(℃) | 15-35 | |||||||||||||||||
储存温度(℃) | 0-60 |

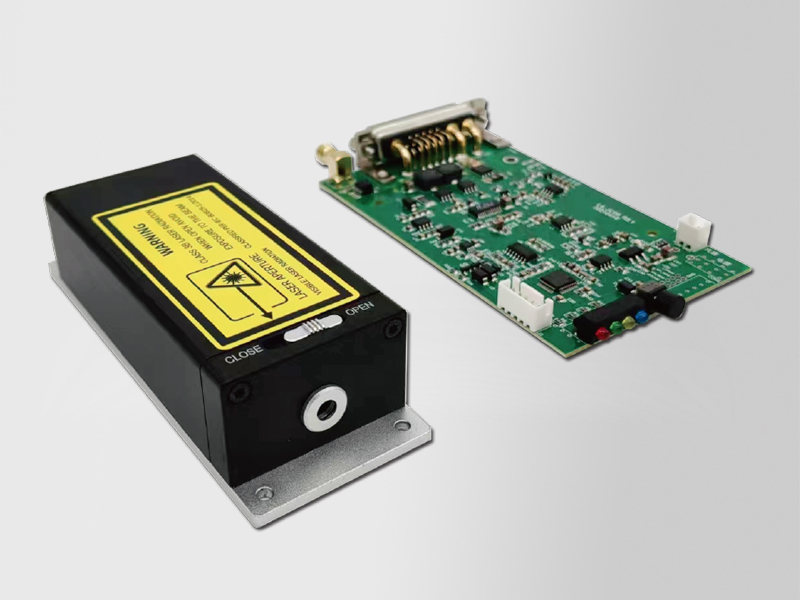

STXL-D系列微片激光器是被动调Q二极管泵浦固体激光器,具有单脉冲能量稳定、光束质量优异、无尾脉冲等特点。300ps-2ns低重复率微片激光器伴随着小型化的OEM驱动板,专为医疗美学而设计。这些激光器紧凑,易于集成,并提供出色的长工作时间,并为客户提供相应波长的隔离器和HQF系列高能激光产品。
应用:
种子激光器
主要特点:
脉冲宽度可低至300ps
高达50μJ的单脉冲能量
空间模式TEM00
极化稳定性高
光学参数 | |||||
波长(nm) | 1064 | ||||
重复频率(kHz) | 0.01 | ||||
平均功率(mW) | 1.8 | 4 | 1.8 | 1.5 | |
脉冲能量(μJ) | 180 | 400 | 180 | 150 | |
脉冲宽度(ps) | 2000 | 500 | 500 | 300 | |
功率稳定性(8h) | ±3% | ||||
光束轮廓 | TEM00 | ||||
光束全发散度 (典型mrad) | 水平方向@1/e² | 7 | 7 | 9 | 12 |
垂直方向@1/e² | 7 | 7 | 9 | 12 | |
极化比 | >100:1 | ||||
系统参数 | |||||
供电电压 | ≥5V 3A | ||||
控制接口 | IDC-8 | ||||
能量功耗(W) | ≤15 | ≤30 | ≤15 | ≤15 | |
尺寸(W×H×L, mm) | 68×35×120 | ||||
激光头尺寸(W×H×L, mm) | 45×30×120 | ||||
工作温度(℃) | 15-35 | ||||
储存温度(℃) | 0-60 |
STXL-D系列微片激光器是被动调Q二极管泵浦固体激光器,具有单脉冲能量稳定、光束质量优异、无尾脉冲等特点。二极管泵浦模块与激光晶体集成设计,体积小巧,便于安装和集成。本系列提供1064nm、532nm、355nm、266nm等多种芯片,支持内外触发。激光头内部密封模块可供客户定制开发。STXL-D系列也可与OEM种子激光驱动器共用。
应用:
种子激光器
微加工
激光诱导击穿光谱(LIBS)
激光电离质谱(LIMS)
激光诱导荧光(LIF)
非线性光学
主要特点:
脉冲宽度可低至300ps
高达50μJ的单脉冲能量
重复频率高达10kHz
空间模式TEM00
极化稳定性高
光学参数 | |||||||||||||
波长 (nm) | 1064 | 532 | 355 | 266 | |||||||||
重复频率(kHz) | 1 | 5 | 10 | 1 | 5 | 10 | 1* | 5* | 10* | 1* | 5* | 10* | |
平均功率(mW) | 50 | 50 | 80 | 20 | 25 | 30 | 10 | 15 | 20 | 5 | 10 | 10 | |
脉冲能量(μJ) | 50 | 10 | 8 | 20 | 5 | 3 | 10 | 3 | 2 | 5 | 2 | 1 | |
脉冲宽度(ps) | 350 | 300 | 300 | 300 | |||||||||
功率稳定性(8h) | ±3% | ||||||||||||
光束轮廓 | TEM00 | ||||||||||||
光束全发散度(典型mrad) | 水平方向@1/e² | 12 | 16 | 10 | 14 | 8 | 12 | 8 | 12 | ||||
垂直方向@1/e² | 12 | 16 | 10 | 14 | 8 | 12 | 8 | 12 | |||||
极化比 | >100:1 | ||||||||||||
系统参数 | |||||||||||||
供电电压 | 100-240 VAC, 50/60 Hz | ||||||||||||
控制接口 | RS232, USB | ||||||||||||
能量功耗(W) | ≤25 | ||||||||||||
尺寸(W×H×L, mm) | 168×88×140 | ||||||||||||
尺寸(W×H×L, mm) | 45×30×120 | ||||||||||||
工作温度(℃) | 15-35 | ||||||||||||
储存温度(℃) | 0-60 |

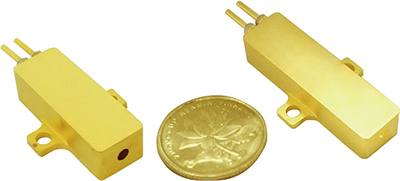

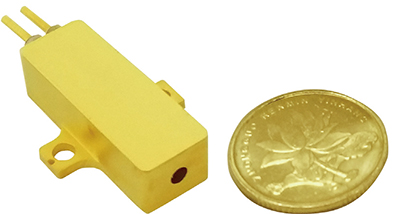

STXL-E1系列激光器是被动调Q二极管泵浦固体激光器,具有高功率和高重复率的特点,专为微加工应用而设计。采用小型化驱动电路设计,这些低功耗激光器结构紧凑,易于集成。标准封装附带一个10倍的扩束器,在1064nm提供直径6mm的准直光束,亦可根据要求定制规格。
应用:
激光打标
激光蚀刻
激光烧蚀
主要特点:
重复频率高达20kHz
紧凑的设计
密封包装,高可靠性
光学参数 | |||
波长(nm) | 1064 | ||
重复频率(kHz) | 10 | 20 | 10 |
平均功率(mW) | 300 | 400 | 800 |
脉冲能量(μJ) | 30 | 20 | 80 |
脉冲宽度(ns) | 0.9 | 1.2 | 2 |
功率稳定性(8h) | ±3% | ||
光束轮廓 | TEM00 | ||
准直光束直径(mm) | ≈6 | ||
光束发散,全角度(典型 @1/e², mrad) | ≤1 | ||
极化比 | >100:1 | ||
系统参数 | |||
供电电压 | 12V,>180W | ||
外部触发器 | 5V TTL, 高电平有效 | ||
激光头尺寸(W×H×L, mm) | 28×25×88 | ||
工作温度(℃, 需要风冷) | 15-35 | ||
储存温度(℃) | -40~60 |
STXL-E3系列激光器是被动调Q二极管泵浦固体激光器。与传统的微片激光器相比,该系列采用了分腔设计,具有高功率、高重复频率的特点。其采用小型化驱动电路设计,这些低功耗激光器结构紧凑,易于集成。标准包装配有15倍的1064nm或532nm光束扩展器,亦可根据要求定制规格。
应用:
激光打标
激光蚀刻
激光烧蚀
激光雕刻
主要特点:
重复频率高达20kHz
紧凑的设计
密封包装,高可靠性
光学参数 | |||
波长(nm) | 1064 | 1064 | 532 |
重复频率(kHz) | 10 | 20 | 2 |
平均功率(mW) | 2000 | 2500 | 600 |
脉冲能量(μJ) | 200 | 125 | 300 |
脉冲宽度(ns) | 8 | 14 | 3 |
功率稳定性(8h) | ±3% | ||
光束轮廓 | TEM00 | ||
准直光束直径(mm) | ≈9 | ||
光束发散,全角度(典型 @1/e², mrad) | ≤1 | ||
极化比 | >100:1 | ||
系统参数 | |||
供电电压 | 12V,>180W | ||
外部触发器 | 5V TTL, 高电平有效 | ||
激光头尺寸(W×H×L, mm) | 60×39×158 | ||
工作温度(℃, 需要风冷) | 15-35 | ||
储存温度(℃) | -40~60 |
STXL-I系列微片激光器是我们独立开发的紧凑、经济、可靠的半导体泵浦(二极管泵浦)被动Q开关固态激光器,具有稳定的输出能量、高峰值功率和出色的光束质量的特点。单片激光腔是永久对齐的,因此非常稳定。该系统支持内部触发器和外部触发器。该系列产品包括946nm、473nm和237nm的三个波长。脉冲持续时间(脉冲宽度)可以下降到2000ps(2ns)。各种型号的产品重复率高达5kHz,平均功率范围从2mW到75mW。可靠和坚固的微芯片设计非常适合先进的OEM工业应用。
应用:
激光诱导荧光(LIF)
基于激光的超声检测
激光测距
拉曼光谱
主要特点:
紧凑的设计,出色的稳定性
极化稳定性高
重复频率高达5kHz
空间模式TEM00
光学参数 | ||||||||||
波长 (nm) | 946 | 473 | 237 | |||||||
重复频率(kHz) | 1 | 5 | 1 | 5 | 2* | |||||
平均功率(mW) | 20 | 75 | 5 | 20 | 2 | |||||
脉冲能量(μJ) | 20 | 15 | 5 | 4 | 1 | |||||
脉冲宽度(ps) | 2500 | 2000 | 1500 | |||||||
功率稳定性(8h) | ±3% | |||||||||
光束轮廓 | TEM00 | |||||||||
光束全发散度(典型 mrad) | 水平方向@1/e² | 9 | 10 | 7 | 8 | 6 | ||||
垂直方向@1/e² | 9 | 10 | 7 | 8 | 6 | |||||
极化比 | >100:1 | |||||||||
系统参数 | ||||||||||
供电电压 | 100-240 VAC, 50/60 Hz | |||||||||
控制接口 | RS232, USB | |||||||||
能量功耗(W) | ≤15 | ≤30 | ≤15 | ≤30 | ≤25 | |||||
尺寸(W×H×L, mm) | 168×88×140 | |||||||||
激光头尺寸(W×H×L, mm) | 45×30×120 | |||||||||
工作温度(℃) | 15-35 | |||||||||
储存温度(℃) | 0-60 |
应用:
材料微加工
光谱分析
激光雷达
泵源
生物医学
主要特点:
脉冲宽度可低至1ns
单脉冲能量高达100μJ
重复频率高达2kHz
空间模式TEM00
光学参数 | ||||||||||||
波长 (nm) | 1030 | 515 | 343 | 257 | ||||||||
重复频率(kHz) | 1 | 2 | 1 | 2 | 0.2* | 1* | 2* | 1* | 2* | |||
平均功率(mW) | 100 | 160 | 40 | 60 | 6 | 20 | 30 | 8 | 10 | |||
脉冲能量(μJ) | 100 | 80 | 40 | 30 | 30 | 20 | 15 | 8 | 5 | |||
脉冲宽度(ps) | 1000 | 900 | 800 | 800 | ||||||||
功率稳定性(8h) | ±3% | |||||||||||
光束轮廓 | TEM00 | |||||||||||
光束全发散度(典型mrad) | 水平方向@1/e² | 6 | 8 | 4 | 5 | 3 | 3 | 4 | 2 | 3 | ||
垂直方向@1/e² | 6 | 8 | 4 | 5 | 3 | 3 | 4 | 2 | 3 | |||
极化比 | >100:1 | |||||||||||
系统参数 | ||||||||||||
供电电压 | 100-240 VAC, 50/60 Hz | |||||||||||
控制接口 | RS232, USB | |||||||||||
能量功耗(W) | ≤15 | ≤25 | ≤15 | ≤25 | ≤15 | ≤15 | ≤25 | ≤15 | ≤25 | |||
尺寸(W×H×L, mm) | 168×88×140 | |||||||||||
激光头尺寸(W×H×L, mm) | 45×30×120 | |||||||||||
工作温度(℃) | 15-35 | |||||||||||
储存温度(℃) | 0-60 |
STXL-L系列微片激光器是我公司自主研发的结构紧凑、经济可靠的半导体泵浦(二极管泵浦)被动q开关(被动q开关)固态激光器,具有输出能量稳定、峰值功率高、光束质量优异等特点。单片激光腔是永久对齐的,因此非常稳定。系统支持内部触发和外部触发。该系列产品有1319nm和660nm两种波长规格。脉冲持续时间(脉冲宽度)可以下降到2500ps(2.5ns)。各种型号的重复频率高达2kHz,平均功率范围从10mW到80mW。其可靠和强大的微芯片设计是先进的OEM工业应用的完美选择。
应用:
光动力治疗
环境监测
激光遥感
激光雷达
光谱学
激光显示
主要特点:
脉冲宽度可低至2.5ns
高达50μJ的单脉冲能量
重复频率高达2kHz
空间模式TEM00
密封包装,高可靠性
光学参数 | |||||
波长 (nm) | 1319 | 660 | |||
重复频率(kHz) | 0.1* | 1* | 0.1* | 1* | |
平均功率(mW) | 8 | 50 | 1 | 6 | |
脉冲能量(μJ) | 80 | 50 | 10 | 6 | |
脉冲宽度(ps) | 2500 | 2000 | |||
功率稳定性(8h) | ±3% | ||||
光束轮廓 | TEM00 | ||||
光束全发散度(典型 mrad) | 水平方向@1/e² | 10 | 6 | ||
垂直方向@1/e² | 10 | 6 | |||
极化比 | >100:1 | ||||
系统参数 | |||||
供电电压 | 100-240 VAC,50/60 Hz | ||||
控制接口 | RS232, USB | ||||
能量功耗(W) | ≤20 | ≤45 | ≤20 | ≤45 | |
尺寸(W×H×L, mm) | 168×88×140 | ||||
激光头尺寸(W×H×L, mm) | 45×30×120 | ||||
工作温度(℃) | 15-35 | ||||
储存温度(℃) | 0-60 |
STXL-O系列亚纳秒级光纤尾纤微片激光器由集成的能量调节电子控制模块、光电探测器模块和激光驱动板组成,采用200um 0.22NA光纤。这种超紧凑的激光器即插即用,使其成为各种应用的理想光源。
应用:
激光雕刻
光谱学(LIBS)
激光光致发光
激光打标
激光捕获显微解剖
激光诱导荧光(LIF)
激光质谱
紫外线显微镜
拉曼光谱
LiADR
薄膜划线及加工
半导体检验
光声成像
激光遥感
主要特点:
脉冲宽度<1ns
1-200Hz的重复频率可变
通过PC控制调节能量
光电二极管输出信号,时间抖动<00ps
密封包装,高可靠性
即插即用,包括PC控制软件
光学参数 | ||||
波长 (nm) | 1064 | 532 | 355 | 266 |
重复频率(Hz) | 1-200 | |||
最大能量@光纤耦合输出(μJ) | 50 | 25 | 25 | 10 |
脉冲宽度(ns) | ≤1 | |||
能量稳定性(RMS) | ≤3% | |||
输出能量调节精度 | ≤2% | |||
极化比 | ≥100:1 | |||
光纤 | 200μm/0.22NA | |||
系统参数 | ||||
供电电压 | 24V DC | |||
调制输入 | TTL 0-5V, SMB input | |||
控制接口 | RS-232 | |||
峰值能量功耗(W) | <20 | |||
平均功率损耗(W) | <10 | |||
尺寸(W×H×L, mm) | 82x79x250 | |||
工作温度(℃) | 10-40 | |||
储存温度(℃) | -10-60 |
STXL-O系列能量可调亚纳秒微片激光器,具有自由空间输出,由集成的能量调节电子控制模块、光电探测模块和激光驱动板组成。该激光器具有紧凑的设计,即插即用,自由空间输出,光束发散低于2mrad。
应用:
激光雕刻
激光分解
光谱学(LIBS)
激光光致发光
激光打标
激光捕获显微解剖
激光诱导荧光(LIF)
激光质谱
紫外线显微镜
拉曼光谱
LiADR
薄膜划线及加工
半导体检验
光声成像
激光火花塞
激光遥感
主要特点:
脉冲宽度<1ns
1-200Hz的重复频率可调
通过PC控制调节能量
光电二极管输出信号,时间抖动<100ps
密封包装,高可靠性
即插即用,包括PC控制软件
光学参数 | |||||
波长 (nm) | 1064 | 532 | 355 | 266 | |
重复频率(Hz) | 1-200 | ||||
最大能量@光纤耦合输出(μJ) | 60 | 30 | 25 | 15 | |
脉冲宽度(ns) | ≤1 | ||||
能量稳定性(RMS) | ≤3% | ||||
输出能量调节精度 | ≤2% | ||||
光束轮廓 (自由空间输出) | TEM00 | ||||
光束全发散度(典型 mrad) | 水平方向@1/e² | ≤2 | |||
垂直方向@1/e² | ≤2 | ||||
极化比 | ≥100:1 | ||||
系统参数 | |||||
供电电压 | 24V DC | ||||
调制输入 | TTL 0-5V, SMB input | ||||
控制接口 | RS-232 | ||||
峰值能量功耗(W) | <20 | ||||
平均功率损耗(W) | <10 | ||||
尺寸(W×H×L, mm) | 82x79x190 | ||||
工作温度(℃) | 10-40 | ||||
储存温度(℃) | 0-60 |

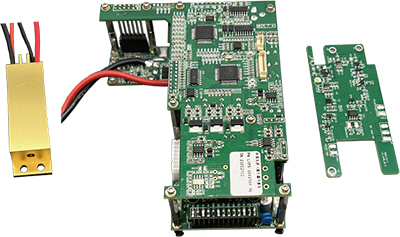

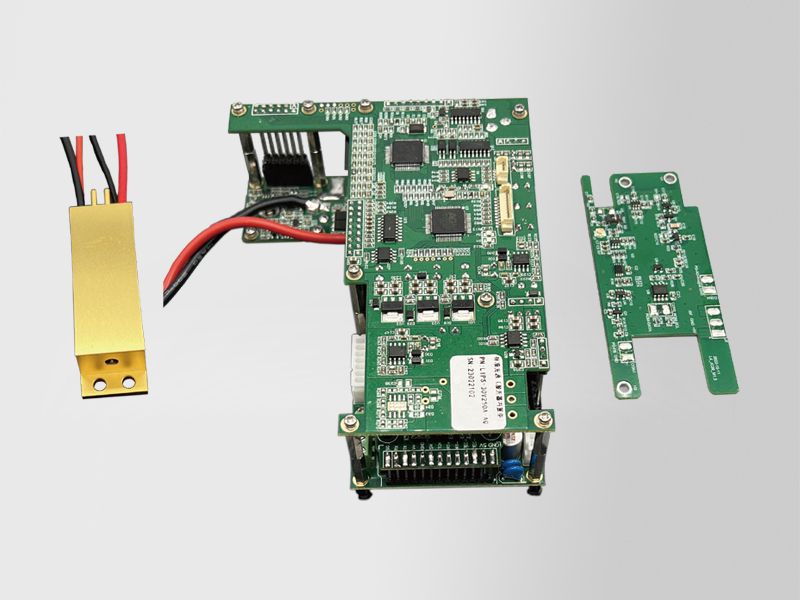

STXL-M系列微片激光器是被动调Q二极管泵浦固态激光器,具有能量高、功耗低的特点。二极管泵浦模块与激光晶体的一体化设计,使器件更加紧凑。这种激光器不需要水冷却。该系列还提供用于OEM控制或PD信号的小型化驱动板,用于LIBS和激光烧蚀等应用,易于安装和集成,适用于手持设备。
应用:
激光烧蚀
激光分解
光谱学(LIBS)
主要特点:
脉冲宽度<7ns
脉冲能量高达20mJ
内置PD,PD驱动板可用
尺寸紧凑,无需水库
适用于手持设备
成本低
光学参数 | ||
波长 (nm) | 1064 | |
重复频率(Hz) | 10 | |
脉冲能量(mJ) | >10 | |
脉冲宽度(ns) | <10 | |
功率稳定性(RMS) | <1.5% | |
泵脉冲宽度(μs) | ≤250 | |
光束全发散度(典型,mrad) | 水平方向@1/e² | 3 |
垂直方向@1/e² | 3 | |
冷却方式 | 风冷 | |
尺寸(W×H×L, mm) | 17×16.1×58.5 (可定制) | |
工作温度(℃) | 15-35 | |
储存温度(℃) | 0-60 | |
驱动参数 | ||
供电电压 | 24VDC | |
控制接口 | J30J-15T | |
能量功耗(W) | 15W (MAX) | |
驱动板尺寸(W×H×L, mm) | 90×35×120 | |
触发方式 | 内部/外部触发 | |
PD 驱动参数 | ||
供电电压 | 5VDC | |
触发输出 | SMA接头 | |
输出等级 | 3V@50Ω | |
驱动板尺寸(W×H×L, mm) | 39×10×86(可定制) |
STXL1535nm 100~300uJ带PIN的微片激光器
我们带有光电探测器(PIN)的1535nm微片激光模块在人眼安全波长状态下运行,在激光测距和激光雷达等应用方面具有巨大优势。该系列激光模块配备集成光电探测器(PIN),提供PD输出信号,无尾脉冲,稳定的脉冲能量和出色的光束轮廓。由于尺寸紧凑,二极管泵浦模块和激光晶体的集成设计为安装和集成带来了便利。
应用:
激光测距仪
气象雷达
主要特点:
集成PIN,提供PD输出信号
被动Q开关,Er:玻璃
人眼安全
极轻
光学参数 | |||
波长 (nm) | 1535 | ||
脉冲能量(μJ) | 100 | 200 | 300 |
脉冲宽度(ns) | ≤5 | ||
重复频率(Hz) | 10 | ||
工作电流(A) | 8 | 10 | 12 |
PIN振幅(V@50Ω) | 2-3 | ||
光束全发散度典型(mrad) | 10 | 8 | |
光束轮廓 | TEM00 | ||
重量(g) | 8 | 10 | |
尺寸(W×H×L, mm) | 21x8x7 | 25x8x7 | |
工作温度(℃) | -40~65 | ||
储存温度(℃) | -55~80 |
带有光电探测器(PIN)的高重复频率1535nm微片激光模块是Er:玻璃人眼安全激光器,工作频率为1-10kHz。该系列激光模块配备了集成光电探测器(PIN),能够提供PD输出信号。利用半导体激光封装技术,这些激光器具有紧凑的尺寸、足够的性能稳定性和出色的光束质量。
应用:
激光测距
激光遥感
激光雷达
主要特点:
集成PIN,提供PD输出信号
被动Q开关,Er:玻璃
人眼安全
波长 (nm) | 1535 | |||
脉冲能量(μJ) | 40 | 20 | 10 | 5 |
脉冲宽度(ns) | ≤5 | ≤6 | ≤8 | ≤10 |
重复频率(kHz) | 1 | 2.5 | 5 | 10 |
工作电流(A) | 5 | |||
PIN振幅(V@50Ω resistance) | 2 | |||
光束全发散度(典型, mrad) | ≤16 | ≤17 | ≤18 | ≤20 |
光束轮廓 | TEM00 | |||
重量(g) | 7 | |||
尺寸(W×H×L, mm) | 21x8x7 | |||
工作温度(℃) | -40~65 | |||
储存温度(℃) | -55~80 |
Er:玻璃人眼安全激光器是由我们独立开发的二极管泵浦、无水、被动Q开关激光器,将高峰值功率、短脉冲持续时间(脉冲宽度)和衍射有限光束质量相结合,以提供无与伦比的尺寸、重量和功率。我们的人眼安全DPSS激光器在1535nm下工作,除了被用作1535nm激光器外,改激光器还被用作1540nm激光器、1534nm激光器或1.54μm激光器,广泛用作测距仪的发射光源。在这个波长,人眼安全的激光测距系统可以轻松配置,而不会影响光束功率或质量。这使得激光测距应用对客户更安全。这些激光器中的大多数在-40℃至660°C的宽温度范围内运行,寿命超过6000万次。
应用:
激光雷达
激光测距
主要特点:
1535nm,人眼安全
脉冲宽度可低至5ns
单脉冲能量高达400μJ
重复频率高达1kHz
光学参数 | |||||||||||
波长 (nm) | 1535 | ||||||||||
重复频率(kHz) | 0.01 | 0.01 | 0.01 | 0.01 | 0.005 | 0.005 | 1 | 2.5 | 5 | 10 | |
脉冲能量(μJ) | 100 | 200 | 300 | 500 | 700 | 1000 | 40 | 20 | 10 | 5 | |
脉冲宽度(ns) | ≤5 | ≤5 | ≤5 | ≤6 | ≤7 | ≤7 | ≤5 | ≤6 | ≤8 | ≤10 | |
功率稳定性(8h) | 3% | ||||||||||
光束轮廓 | TEM00 | ||||||||||
光束全发散度(典型, mrad) | 水平方向@1/e² | ≤12 | ≤10 | ≤10 | ≤8 | ≤7 | ≤7 | ≤16 | ≤17 | ≤18 | ≤20 |
垂直方向@1/e² | ≤12 | ≤10 | ≤10 | ≤8 | ≤7 | ≤7 | ≤16 | ≤17 | ≤18 | ≤18 | |
系统参数 | |||||||||||
供电电压 | 100-240 VAC, 50/60 Hz | ||||||||||
调制输入 | TTL0-5V, SMA input | ||||||||||
控制接口 | RS232, USB | ||||||||||
能量功耗(W) | ≤3 | ≤7 | |||||||||
尺寸(W×H×L, mm) | 168×88×140 | ||||||||||
激光头尺寸(W×H×L, mm) | 45×30×120 | ||||||||||
工作温度(℃) | 15-35 | ||||||||||
储存温度(℃) | 0-60 |
Er:玻璃眼安全激光器是由我们独立开发的二极管泵浦、无水、被动Q开关激光器,将高峰值功率、短脉冲持续时间(脉冲宽度)和衍射有限光束质量相结合,以提供无与伦比的尺寸、重量和功率。我们的人眼安全DPSS激光器在1535nm下工作,除了被用作1535nm激光器外,该激光器还被用作1540nm激光器、1534nm激光器或1.54μm激光器,广泛用作测距仪的发射光源。在这个波长,人眼安全的激光测距系统可以轻松配置,而不会影响光束功率或质量。这使得激光测距应用对客户更安全。这些激光器中的大多数在-40℃至660°C的宽温度范围内运行,寿命超过6000万次。
应用:
避障雷达
气象雷达
激光测距仪
主要特点:
被动Q开关,Er:玻璃
人眼安全
极轻(约10克)
宽工作温度范围
波长 (nm) | 1535 | |||
脉冲能量(μJ) | 40 | 20 | 10 | 5 |
重复频率(kHz) | 1 | 2.5 | 5 | 10 |
脉冲宽度(ns) | ≤5 | ≤6 | ≤8 | ≤10 |
工作电流(A) | 5 | |||
工作电压(V) | 2 | |||
光束直径(mm) | 0.3 | |||
光束全发散度(典型, mrad) | ≤16 | ≤17 | ≤18 | ≤20 |
光束指向 | < 0.2° | |||
光束轮廓 | TEM00 | |||
重量(g) | ≤10 | |||
尺寸(W×H×L, mm) | 21x8x7 | |||
工作温度(℃) | -40~65 | |||
储存温度(℃) | -55~80 |
Er:玻璃人眼安全激光器是二极管泵浦、无水、被动Q开关激光器,将高峰值功率、短脉冲持续时间(脉冲宽度)和衍射有限光束质量相结合,以提供无与伦比的尺寸、重量和功率。我们的人眼安全DPSS激光器在1535nm下工作,除了被用作1535nm激光器外,这些激光器还被用作1540nm激光器、1534nm激光器或1.54μm激光器,广泛用作测距仪的发射光源。在这个波长,人眼安全的激光测距系统可以轻松配置,而不会影响光束功率或质量。这使得激光测距应用对客户更安全。这些激光器中的大多数在-40℃至660°C的宽温度范围内运行,寿命超过6000万次。
应用:
激光测距仪
气象雷达
主要特点:
被动Q开关,Er:玻璃
人眼安全
极轻
超级紧凑的设计
宽工作温度范围
波长 (nm) | 1535 | ||
脉冲能量(μJ) | 100 | 200 | 300 |
脉冲宽度(ns) | ≤5 | ||
重复频率(Hz) | 10 | ||
工作电流(A) | 7 | 10 | 12 |
光束全发散度(典型, mrad) | 10 | ||
光束轮廓 | TEM00 | ||
重量(g) | 7 | 10 | 12 |
尺寸(W×H×L, mm) | 21x8x7 | 25x8x7 | |
工作温度(℃) | -40~65 | ||
储存温度(℃) | -55~80 |
Er:玻璃人眼安全激光器是二极管泵浦、无水、被动Q开关激光器,将高峰值功率、短脉冲持续时间(脉冲宽度)和衍射有限光束质量相结合,以提供无与伦比的尺寸、重量和功率。我们的人眼安全DPSS激光器在1535nm下工作,除了被用作1535nm激光器外,这些激光器还被用作1540nm激光器、1534nm激光器或1.54μm激光器,广泛用作测距仪的发射光源。在这个波长,人眼安全的激光测距系统可以轻松配置,而不会影响光束功率或质量。这使得激光测距应用对客户更安全。这些激光器中的大多数在-40℃至660°C的宽温度范围内运行,寿命超过6000万次。
应用:
激光测距仪
测高计
LIBS
主要特点:
峰值功率>150kW
人眼安全
低工作电流
紧凑的尺寸
波长 (nm) | 1535 | |
脉冲能量(μJ) | 800 | 1000 |
脉冲宽度(ns) | ≤7 | ≤8 |
重复频率(Hz) | 10 | 5 |
工作电流(A) | 30 | |
光束全发散度(典型, mrad) | ≤7 | |
光束轮廓 | TEM00 | |
重量(g) | 20 | |
尺寸(W×H×L, mm) | 38x9x7.7 | |
工作温度(℃) | -40~65 | |
储存温度(℃) | -55~80 |
Er:玻璃眼安全激光器是二极管泵浦、无水、被动调Q激光器,结合眼安全操作,具有高峰值功率、短脉冲持续时间(脉冲宽度)和衍射限制光束质量的特点,提供无与伦比的尺寸、功率和功率。我们的人眼安全DPSS激光器工作在1535nm,除了被称为1535nm激光器,这些激光器也被称为1540nm激光器、1534nm激光器或1.54μm激光器,广泛用作测距仪的发射光源。在这种波长下,人眼安全的激光测距系统可以很容易地配置,而不会影响光束功率或质量。这使得激光测距应用对客户来说更安全。这些激光器的工作温度范围从-40℃到60℃,寿命超过6000万次。
应用:
激光测距仪
气象雷达
主要特点:
被动Q开关,Er:玻璃
人眼安全
极轻
超级紧凑的设计
宽工作温度范围
波长 (nm) | 1535 |
脉冲能量(μJ) | 500 |
脉冲宽度(ns) | ≤6 |
重复频率(Hz) | 10 |
工作电流(A) | 20 |
光束全发散度(典型, mrad) | 6 |
光束轮廓 | TEM00 |
重量(g) | 13 |
尺寸(W×H×L, mm) | 32x8x7 |
工作温度(℃) | -40~65 |
储存温度(℃) | -55~80 |
STXL-H系列单纵模(SLM)微片激光器是一种结构紧凑、经济可靠的半导体泵浦(二极管泵浦)被动Q开关(被动Q开关)固态激光器,具有输出能量稳定、峰值功率高、光束质量优异等特点。单片激光腔是永久密封的,因此非常稳定。系统支持内部触发和外部触发。本系列产品可产生1064nm、532nm、355nm、266nm、213nm单纵模辐射,寿命长。脉冲持续时间(脉冲宽度)可以降低到300ps (0.3ns)。各种型号的重复频率高达50kHz,平均功率范围从2mW到100mW。可靠和强大的微芯片设计是先进的OEM工业应用的完美选择。
应用:
种子激光器
微加工
拉曼光谱
激光测距
激光诱导荧光(LIF)
激光超声成像
飞行时间质谱仪(TOFMS)
光刻
主要特点:
脉冲宽度可低至300ps
高能量稳定性
重复频率高达100kHz
空间模式TEM00
极化比稳定
光学参数 | |||||||||
波长 (nm) | 1064 | 532 | |||||||
重复频率(kHz) | 20 | 50 | 100 | 20 | 50 | 100 | |||
平均功率(mW) | 60 | 100 | 100 | 30 | 50 | 30 | |||
脉冲能量(μJ) | 3 | 2 | 1 | 1.5 | 1 | 0.3 | |||
脉冲宽度(ps) | 350 | 500 | 300 | 450 | |||||
功率稳定性(8h) | ±3% | ||||||||
光束轮廓 | TEM00 | ||||||||
光束全发散度(典型, mrad) | 水平方向@1/e² | 20 | 30 | 16 | 25 | ||||
垂直方向@1/e² | 20 | 30 | 16 | 25 | |||||
极化比 | >100:1 | ||||||||
系统参数 | |||||||||
供电电压 | 100-240 VAC,50/60 Hz | ||||||||
控制接口 | RS232, USB | ||||||||
能量功耗(W) | ≤35 | ≤40 | ≤40 | ≤35 | ≤40 | ≤40 | |||
尺寸(W×H×L, mm) | 168×88×140 | ||||||||
激光头尺寸(W×H×L, mm) | 45×30×120 | ||||||||
工作温度(℃) | 15-35 | ||||||||
储存温度(℃) | 0-60 |
上一个产品
下一个产品
