激光扩束镜（固定倍率、可调发散角和连续变倍/变焦）

时间：2020-06-16 类别：光学元器件 关注：17738

一站式提供固定，可调和连续的激光扩束镜，波长涵盖9.4/10.6μm、1064/532/355和266nm，型号齐全，现货供应

我公司生产和销售的扩束镜按激光波长分类主要有三种： CO2 激光扩束镜 (10.6m)、YAG和光纤激光扩束镜 (1064nm、532和355nm) 和其它激光扩束准直镜（633nm等）。按扩束镜结构形式来分，主要有固定扩束镜、手动微调扩束镜、可变倍数扩束镜等。根据客户需要，也可以订制各种扩束镜。

我们一站式供应各种类型的扩束镜,扩束器,激光扩束镜,激光准直镜,YAG扩束镜,yag准直镜,光纤激光扩束镜,定倍YAG扩束镜,可调扩束镜,水冷扩束镜,水冷可调扩束镜,固定倍数扩束镜,激光打标扩束镜,1064nm扩束镜,532nm扩束镜,绿光激光扩束镜,355nm扩束镜,紫外扩束镜,266nm扩束镜,硒化锌扩束镜，可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务，欢迎联系我们的产品经理！

联系程经理快速获取产品选型、最新报价和解决方案
手机： 18162698959(微信) 座机： 027-51858937
资料下载
产品系列
激光器
声光器件和电光器件
光学元器件
激光配件
激光仪器与工具
工业自动化
产品经理信息

固定倍率激光扩束镜

波长10. 6um/9.4um CO2激光扩束镜

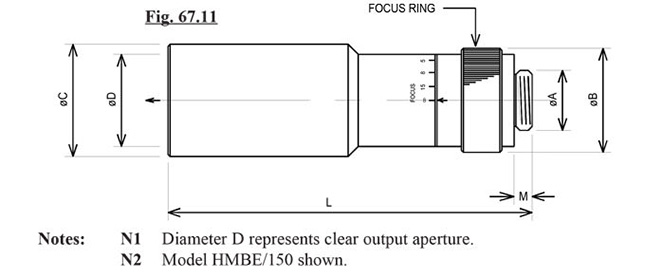

HMBE系列高功率二氧化碳扩束镜

HMBE系列是为激光用户设计的，这些扩束镜的净输入直径为4.3mm，放大倍数为x4.7，x5.6，x7.0和x9.4。推荐最大功率为250W。

HMBE系列高功率二氧化碳扩束镜  HMBE系列高功率二氧化碳扩束镜

型号扩束倍数ABCLM
BEU-10.6-4.7ZTM-HMBE4.725X1P42341106
BEU-10.6-5.6ZTM-HMBE5.625X1P42381306
BEU-10.6-7.0ZTM-HMBE7.025X1P42461506
BEU-10.6-9.4ZTM-HMBE9.425X1P42461886

SBE系列高功率二氧化碳扩束镜

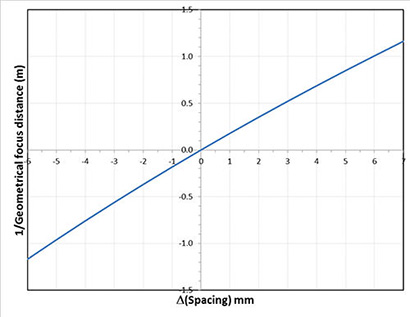

SBE系列扩束镜适合于2mm至12mm激光束直径、激光功率高达1kW的应用，调焦范围从-10m、无穷到+1.6m，出厂设置为从无穷到+2m，所有型号的扩束镜外形是一样的。调焦时聚焦镜片是线形移动，并且没有旋转，避免了在调焦中因镜片转动产生的不同轴和光束强度分布的变化。在光路中使用该扩束镜后，光束质量在很长一段光程都是相同的，所以他们特别适合大面积激光切割机。

SBE系列高功率二氧化碳扩束镜 SBE系列高功率二氧化碳扩束镜

型号扩束倍数入射通光口径输出通光口径
BEU-10.6-2ZTM-SBEx2.012.50mm25.4mm
BEU-10.6-2.5ZTM-SBEx2.510.20mm25.4mm
BEU-10.6-3ZTM-SBEx3.08.33mm25.4mm
BEU-10.6-4ZTM-SBEx4.06.25mm25.4mm
BEU-10.6-5ZTM-SBEx5.05.00mm25.4mm
BEU-10.6-6ZTM-SBEx6.04.17mm25.4mm
BEU-10.6-7ZTM-SBEx7.03.57mm25.4mm

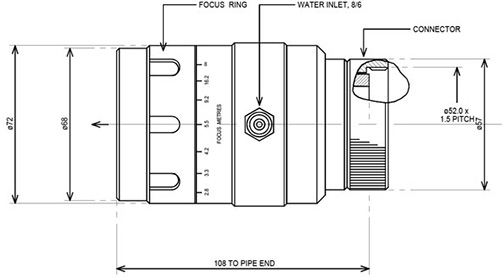

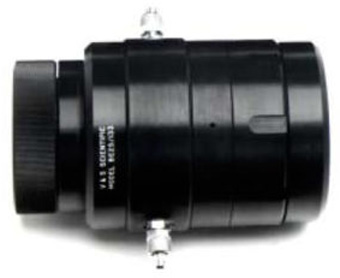

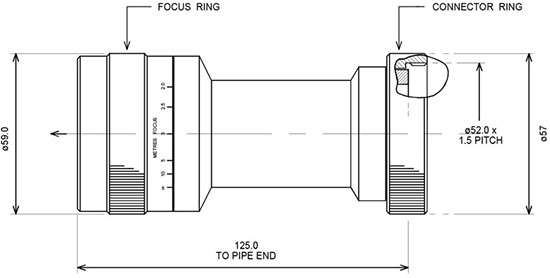

BE25系列高功率二氧化碳激光扩束镜

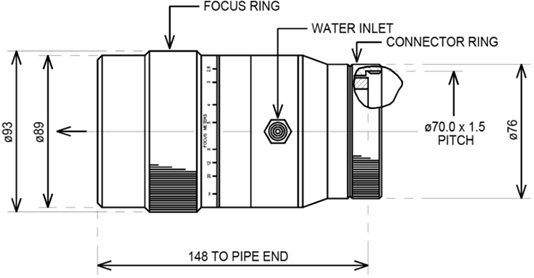

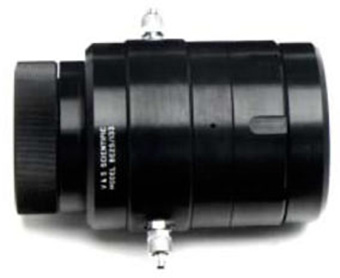

BE25系列扩束镜适合于激光功率高达2kW，这些扩束镜是水冷的，调焦范围从无穷到+2.8m，输出通光口径35mm。这些扩束镜应用广泛，特别适合飞行光路（光学器件运动）的激光切割机、大面积激光加工系统等。

BE25系列高功率二氧化碳激光扩束镜 BE25系列高功率二氧化碳激光扩束镜

型号扩束倍数输入通光口径
BEU-10.6-1.33ZTM-BE25x 1.3325.0mm
BEU-10.6-1.5ZTM-BE25x 1.5023.2mm
BEU-10.6-1.66ZTM-BE25x 1.6621.1mm
BEU-10.6-1.75ZTM-BE25x 1.7520.0mm
BEU-10.6-2ZTM-BE25x 2.0017.5mm

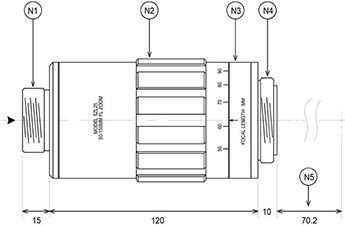

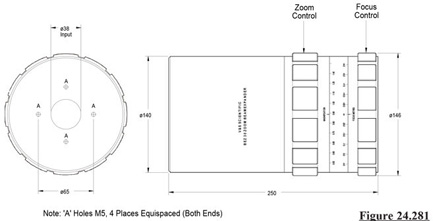

BE38系列高功率二氧化碳激光扩束镜

BE38系列扩束镜适合激光功率高达3kW。这些扩束镜也是水冷的，调焦范围从无穷到2.8m，输入通光口径38mm，输出通光口径57mm。

BE38系列高功率二氧化碳激光扩束镜 BE38系列高功率二氧化碳激光扩束镜

型号扩束倍数
BEU-10.6-1.15ZTM-BE38x 1.15
BEU-10.6-1.25ZTM-BE38x 1.25
BEU-10.6-1.33ZTM-BE38x 1.33
BEU-10.6-1.5ZTM-BE38x 1.50

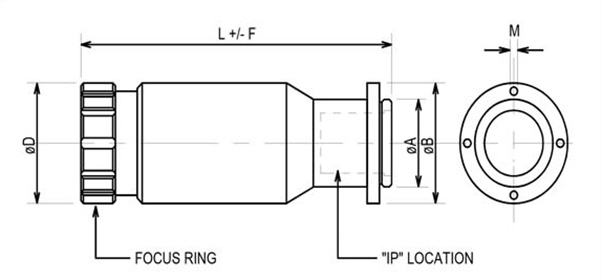

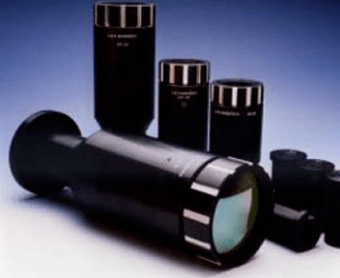

模块式扩束镜

CO2模块式使用范围广泛，可用于科研和工业用途。我们提供了多种尺寸和放大倍数，连续激光功率可达1kW。此系列的输出部分扩束镜的主体，输出直径可从25毫米到90毫米。将镜片单元插入主体就形成了完整的扩束镜。

模块化扩束器 模块化扩束器

技术规格（适用于所有型号）：

  • 镜片：镀有超低吸收抗反射涂层的激光级ZnSe材料。

  • 主体：HE30铝，黑色阳极。

  • 输出孔径：由其型号名称定义，如“OP50”有50毫米孔径。

  • 输入孔径：由其型号名称定义，如“IP14”有14mm孔径。

  • 放大倍数：由其型号名称定义，如OP50加IP10，作为一个组合，放大倍数为50/10=x5。

  • 性能：剩余球面像差小于λ/20。

型号ABDFLM
OP25Φ40x 1 ISO50505126Φ3.3 on 45 PCD
OP35Φ40x 1 ISO50508144Φ3.3 on 45 PCD
OP50Φ45x 1 ISO626212200Φ4.3 on 54 PCD
OP70Φ45x 1 ISO848415280Φ6.5 on 70 PCD
OP90Φ45x 1 ISO8411020359Φ6.5 on 70 PCD

注：长度“L”指的是无穷远焦点

互换能力: IP20和IP25的两个较大的“IP”只能与OP70或OP90主体一起使用。其它所有IP型号产品都适合其他所有的OP型号。如要将IP20/IP25安装到OP70/OP90的主体上需要拆下适配器的套管。

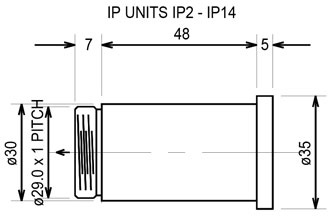

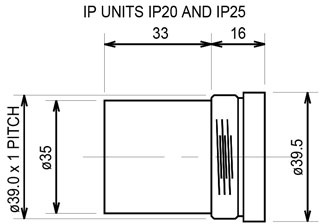

输入元件“插件”输入元件的大小和形状适用于从IP3.3到IP14的IP型号。两个较大的输入元件IP20和IP25只能与与OP70或OP90一起使用，如下图所示。下表列出了可匹配的型号。

型号输入孔径可匹配 OP型号
IP3.33.5mm任意
IP55.0mm任意
IP77.0mm任意
IP8.758.8mm任意
IP1010.0mm任意
IP1414.0mm任意
IP2020.0mm只能匹配OP70, OP90
IP2525.0mm只能匹配OP70, OP90

BSL系列高功率二氧化碳激光扩束镜

BSL系列是一套紧凑，经济的CO2激光扩束镜，连续激光功率可达500W，可与中小型CO2激光器（例如新锐和相干激光器）一起使用。所有型号的输入孔均为19mm，输出通光孔径的直径为35.0mm，可用于将光束扩展到输出直径约25mm（1/e2）的极限。

BSL系列高功率二氧化碳激光扩束镜 BSL系列高功率二氧化碳激光扩束镜

型号扩束倍数输入通光口径输出通光口径最大入射光直径
BEU-10.6-1.3ZTM-BSL1.319mm35.0mm13mm
BEU-10.6-1.5ZTM-BSL1.519mm35.0mm13mm
BEU-10.6-2.0ZTM-BSL2.019mm35.0mm13mm
BEU-10.6-2.5ZTM-BSL2.519mm35.0mm10mm
BEU-10.6- 3.0ZTM-BSL3.019mm35.0mm9mm
BEU-10.6- 3.5ZTM-BSL3.519mm35.0mm7mm
BEU-10.6- 4.0ZTM-BSL4.019mm35.0mm6mm

BEW系列固定倍率激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径可调发散角最大镜筒外径镜头长度螺纹连接
BEW-9.3-2.5-LP9.3μm2.55mm12.5mm-25mm55mm-
BEW-9.3-2.5Z2I9.3μm2.58mm20mm±5mm28mm57.4mmM22X0.75
BEW-9.3-3H9.3μm34mm12mm-20mm61mm-
BEW-9.3-3-LP9.3μm34mm12mm-25mm68mm-
BEW-9.3-3-LP9.3μm34mm12mm-25mm68mmM22X0.75
BEW-9.3-4A9.3μm44mm16mm-28mm67mm-
BEW-9.3-4X-LP9.3μm43mm12mm-25mm76mm-
BEW-9.3-4Z19.3μm43mm12mm±5mm28mm71mmM22X0.75
BEW-9.3-6A9.3μm63mm18mm-36mm75mm-
BEW-9.3-8A-LP9.3μm83mm24mm-36mm73mm-
BEW-9.3-lOZli9.3μm102mm20mm±5mm44mm125mmM22X0.75
BEW-9.4-2X9.4μm28mm16mm±3mm28mm59mmM22X0.75
BEW-9.4-3Z2I9.4μm34mm12mm±5mm28mm61mmM22X0.75
BEW-9.4-3Z59.4μm39mm27mm±3mm46mm88mmM22X0.75
BEW-9.4-4X9.4μm43mm12mm-28mm67mm-
BEW-9.4-5X9.4μm53mm15mm-30mm72mm-
BEW-9.4-5Zli9.4μm53mm15mm±5mm31mm84mmM22X0.75
BEW-9.4-6Z19.4μm63mm18mm±5mm32mm76mmM22X0.75
BEW-9.4-8Zli9.4μm83mm24mm±3mm43mm139.5mmM22X0.75
BEW-10.6-IX10.6μm18mm8mm±5mm40mm54.91mmM22X0.75
BEW-10.6-1.510.6μm1.56mm9mm-20mm34.5mm-
BEW-10.6-2A10.6μm25mm10mm-22mm35mm-
BEW-10.6-2A-LP10.6μm25mm10mm-22mm35mmM22X0.75
BEW-10.6-2Z1I10.6μm25mm10mm±5mm32mm50mmM22X0.75
BEW-10.6-2Z1I-LP10.6μm25mm10mm±5mm32mm50mmM22X0.75
BEW-10.6-2Z3I10.6μm210mm20 mm±5mm36mm48.1mmM22X0.75
BEW-10.6-2.310.6μm2.35mm11.5mm-25.5mm55mm—
BEW-10.6-2.510.6μm2.55mm12.5mm-27mm55mm
BEW-10.6-2.5-LP10.6μm2.55mm12.5mm一25mm55mm-
BEW-10.6-2.5-LP10.6μm2.55mm12.5mm-25mm55mmM22*1
BEW-10.6-2.5Z110.6μm2.55mm12.5mm-25mm55mmM22*1
BEW-10.6-2.5Z2I10.6μm2.55mm12.5mm±5mm28mm57.4mmM22X0.75
BEW-10.6-2.5ZI10.6μm2.54mm10mm±5mm20mm55.2mmM22X0.75
BEW-10.6-2.5ZII10.6μm2.54mm10mm±3mm20mm36mmM16X0.75
BEW-10.6-3H10.6μm33mm9mm-20mm61mm-
BEW-10.6-3-LP10.6μm35mm15mm-25mm68mm-
BEW-10.6-3-LP10.6μm35mm15mm-25mm68mmM22X0.75
BEW-10.6-3Z1I10.6μm33mm9mm±5mm20mm59.1mmM16X0.75
BEW-10.6-3Z1I-LP10.6μm33mm9mm±5mm20 mm59.1mmM16X0.75
BEW-10.6-3Z2I10.6μm35mm15mm±5mm28 mm61mmM22X0.75
BEW-10.6-3Z2-LP10.6μm35mm15mm±5mm28 mm61mmM22X0.75
BEW-10.6-3Z510.6μm38mm24mm±4mm44mm75.5mmM22X0.75
BEW-10.6-3Z5-LP10.6μm38mm24mm±4mm44mm75.5mmM22X0.75
BEW-10.6-3Z6I10.6μm37mm21mm±4mm36mm64mmM22X0.75
BEW-10.6-3.3X-D810.6μm3.38mm26.4mm±5mm44mm81.2mmM29X1
BEW-10.6-4-LP10.6μm44mm16mm-25mm76mm
BEW-10.6-4-LP10.6μm44mm16mm-25mm76mmM22*0.75
BEW-10.6-4X10.6μm44mm16mm-28mm67mm一
BEW-10.6-4Z1I10.6μm44mm16mm±4mm28mm71mmM22X0.75
BEW-10.6-4Z2I10.6μm44mm16mm±4mm28mm75mmM22X0.75
BEW-10.6-4Z2I10.6μm45mm20mm±5mm36mm67.3mmM22X0.75
BEW-10.6-4Z2-LP10.6μm45mm20mm±5mm36mm67.3mmM22X0.75
BEW-10.6-4.1110.6μm43mm12mm±5mm20mm57mmM16X0.75
BEW-10.6-5-LP10.6μm53mm15mm-25mm80mm一
BEW-10.6-5-LP10.6μm53mm15mm-25mm80mmM22X0.75
BEW-10.6-5Z1I10.6μm53mm15mm±5mm30mm75mmM22X0.75
BEW-10.6-6A10.6μm64mm24mm-36mm75mm-
BEW-10.6-6A-LP10.6μm64mm24mm-36mm75mm-
BEW-10.6-6X10.6μm64mm24mm-36mm75mmM22X0.75
BEW-10.6-6Z2I10.6μm62mm12mm±5mm21.2mm58.45mmM16X0.75
BEW-10.6-61110.6μm64mm24mm±5mm34mm89.5mmM22X0.75
BEW-10.6-7X10.6μm77mm49mm±5mm71mm91.8mmM34X0.75
BEW-10.6-7X-D410.6μm74mm28mm-36mm77mm-
BEW-10.6-8A10.6μm83mm24mm-36mm73mm-
BEW-10.6-8A-LP10.6μm83mm24mm-36mm73mmM22X0.75
BEW-10.6-8ZH10.6μm83mm24mm±3mm43mm139.5mmM22X0.75
BEW-10.6-lOZli10.6μm103mm30mm±5mm44mm125mmM22X0.75
BEW-10.6-15X10.6μm152mm30mm±5mm53mm118.4mmM30X1
BEW-10.6-20X10.6μm202mm40mm±5mm65mm144mmM25X0.75

BEG系列固定倍率激光扩束镜

型号倍数波长入射通光口径出射通光口径入射端扩束镜直径出射端扩束镜直径扩束镜总长度材料
BEG-10.6-1.51.510.6µm13mm16mm20mm-34.5mmZnSe
BEG-10.6-2A210.6µm15mm17mm22mm-35mmZnSe
BEG-10.6-2B210.6µm15mm28mm36mm-48.1mmZnSe
BEG-10.6-2C210.6µm10mm15mm20mm-51mmZnSe
BEG-10.6-2D210.6µm10mm20mm22mm32mm50mmZnSe
BEG-10.6-2.5A2.510.6µm10mm20mm28mm28mm56mmZnSe
BEG-10.6-2.52.510.6µm15mm20mm27mm-55mmZnSe
BEG-10.6-3A310.6µm10mm15mm20mm20mm61mmZnSe
BEG-10.6-3B310.6µm12.5mm20mm20mm28mm59mmZnSe
BEG-10.6-3C310.6µm13mm20mm20mm28mm110mmZnSe
BEG-10.6-3H310.6µm10mm15mm20mm20mm61mmZnSe
BEG-10.6-3X310.6µm11mm16mm20mm20mm59mmZnSe
BEG-10.6-4410.6µm10mm20mm20mm28mm67mmZnSe
BEG-10.6-4A410.6µm10mm25mm20mm31mm67mmZnSe
BEG-10.6-5510.6µm12mm22mm20mm30mm72mmZnSe
BEG-10.6-5A510.6µm12mm28mm20mm36mm70mmZnSe
BEG-10.6-6610.6µm10mm28mm20mm31mm75mmZnSe
BEG-10.6-8810.6µm13mm26mm20mm36mm120mmZnSe
BEG-10.6-8A810.6µm10mm30mm70mm36mm73mmZnSe

BEG系列固定倍率激光扩束镜

型号波长放大倍数入射口经岀射口径最大镜筒外径镜头长度螺纹连接
BEK-2-10.6-A10.6μm210mm20mm25mm35.3mmM220.75
BEK-3-10.6-A10.6μm38mm20mm25mm65.1mmM220.75
BEK-4-10.6-A10.6μm48mm20mm25mm70.7mmM220.75
BEK-5-10.6-A10.6μm54mm20mm25mm75.2mmM220.75
BEK-6-10.6-A10.6μm68mm30mm37mm66.5mmM220.75
BEK-8-10.6-A10.6μm88mm30mm37mm69mmM220.75

BEC系列固定倍率激光扩束镜

型号放大倍数入射通光口径出射通光口径最大镜筒外径最大镜筒长度螺纹连接材料
BEC-9.2-9.7-D20:61.7-2.5X2.5x12.7mm20mm25mm61.7mmM22*0.75ZnSe
BEC-9.2-9.7-D20:67.5-3X3x12.7mm20mm25mm67.5mmM22*0.75ZnSe
BEC-9.2-9.7-D20:71-4x4x12.7mm20mm25mm71mmM22*0.75ZnSe
BEC-9.2-9.7-D37:74.5-5x5x12.7mm37mm43mm74.5mmM22*0.75ZnSe
BEC-9.2-9.7-D30:79-6x6x12.7mm30mm38mm79mmM22*0.75ZnSe
BEC-9.2-9.7-D35:74-8x8x12.7mm35mm42mm74mmM22*0.75ZnSe
BEC-10.6-D17:46.5-2x2x12.7mm17mm25mm46.5mmM22*0.75ZnSe
BEC-10.6-D20:59.7-2.5x2.5x12.7mm20mm25mm59.7mmM22*0.75ZnSe
BEC-10.6-D17:64.5-3x3x12.7mm17mm25mm64.5mmM22*0.75ZnSe
BEC-10.6-D32:53-3.5x3.5x12mm32mm36mm53mmM22*0.75ZnSe
BEC-10.6-D17:70.5-4x4x12.7mm17mm25mm70.5mmM22*0.75ZnSe
BEC-10.6-D20:72-5x5x12.7mm20mm25mm72mmM22*0.75ZnSe
BEC-10.6-D27:75.8-6x6x12.7mm27mm32mm75.8mmM22*0.75ZnSe
BEC-10.6-D27:71-8x8x12.7mm27mm32mm71mmM22*0.75ZnSe

波长1064nm激光扩束镜

BEH系列固定倍率激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEH-1064-1.5X1064nm1.510.4mm21.6mm27mm39.7mmM22×0.75
BEH-1064-2X1064nm210.4mm21.6mm27mm39.7mmM22×0.75
BEH-1064-3X1064nm310.4mm21.6mm27mm68.5mmM22×0.75
BEH-1064-4X1064nm410.4mm21.6mm27mm76mmM22×0.75
BEH-1064-5X1064nm510.4mm21.6mm27mm71.8mmM22×0.75
BEH-1064-6X1064nm66mm21.6mm27mm74mmM22×0.75
BEH-1064-8X1064nm86mm21.6mm27mm68mmM22×0.75
BEH-1064-10X1064nm106mm21.6mm27mm71.5mmM22×0.75
BEH-1064-12X1064nm126mm21.6mm27mm77.7mmM22×0.75
BEH-1064-15X1064nm156mm21.6mm27mm74mmM22×0.75
BEH-1064-20X1064nm206mm21.6mm27mm83mmM22×0.75
BEH-1064-22X1064nm226mm21.6mm27mm92.3mmM22×0.75

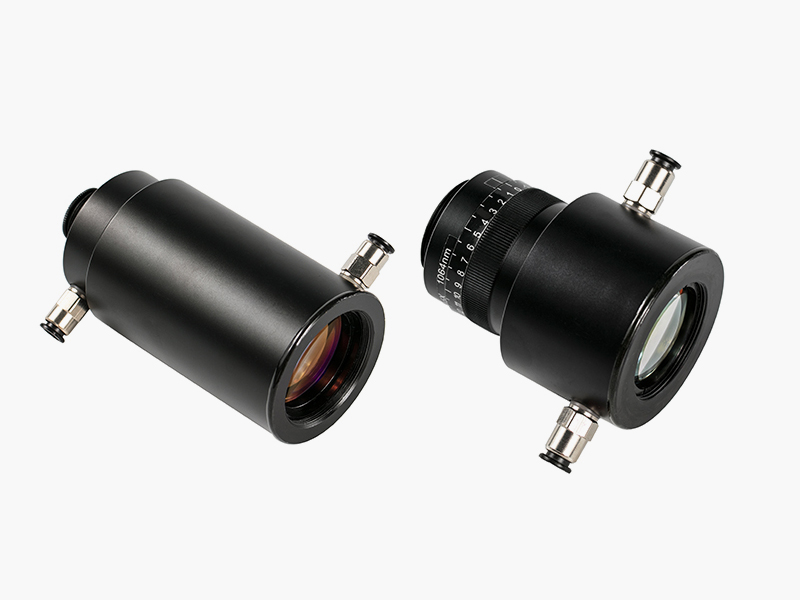

BEH系列固定倍率水冷激光扩束镜

倍率波长入射通光口径出射通光口径
2.5X1064nm14.429.4
3X1064nm14.429.4
4X1064nm14.429.4

BEW系列固定倍率激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径可调发散角镜头长度最大镜筒外径螺纹连接
BEW-1064-1.2X1064nm1.210mm12mm±5 mm54.93mm29mmM22X0.75
BEW-1064-1.5X11064nm1.510mm15mm±5 mm44.46mm29mmM22X0.75
BEW-1064-2X1I-V11064nm28mm16mm±3 mm58mm33mmM22X0.75
BEW-1064-2X11064nm26mm12mm±5 mm42mm26mmM22X0.75
BEW-1064-2.5X11064nm2.55mm12.5mm±5 mm84.75mm31mmM22X0.75
BEW-1064-3X11064nm35mm15mm±5 mm58mm40mm一
BEW-1064-3X311064nm35mm15mm±4 mm58.47mm29mmM22X0.75
BEW-1064-4X11064nm44mm16mm±5 mm81.14mm29mmM22X0.75
BEW-1064-4X-LP1064nm44mm16mm-77mm34mmM22X0.75
BEW-1064-4XQ1064nm45mm20mm±5 mm78.33mm35mmM20X0.75
BEW-1064-6X11064nm63mm18mm±5 mm71.29mm29mmM22X0.75
BEW-1064-8X11064nm82mm16mm±5 mm77.34mm29mmM22X0.75
BEW-1064-1OX-VI1064nm101mm10mm±5 mm83.5mm29mmM22X0.75
BEW-1064-13X1064nm131mm13mm±2 mm77mm27mm一
BEW-1064-15X1064nm151.2mm18mm-69.5mm27mm-
BEW-1064-16X1064nm161mm16mm-77.08mm27mm-
BEW-1064-17X1064nm171mm17mm-77mm27mm-
BEW-1064-2OX1064nm201mm20mm-91.5mm27mm-

BEG系列固定倍率激光扩束镜

型号波长倍数入射通光口径出射通光口径扩束镜总长度扩束镜直径入射螺纹连接出射螺纹连接
BEG-1064-2X1064nm2X8mm18mm60.53mm30mmM22X0.75M30X1
BEG -1064-3X1064nm3X8mm18mm61.27mm30mmM22X0.75M30X1
BEG -1064-4X1064nm4X8mm18mm60.87mm30mmM22X0.75M30X1
BEG -1064-5X1064nm5X8mm18mm60.39mm30mmM22X0.75M30X1
BEG -1064-6X1064nm6X8mm18mm60.7mm30mmM22X0.75M30X1
BEG -1064-8X1064nm8X6mm18mm61.16mm30mmM22X0.75M30X1
BEG -1064-10X1064nm10X6mm18mm61.48mm30mmM22X0.75M30X1
BEG -1064-15X1064nm15X8mm18mm99.1mm30mmM22X0.75-
BEG -1064-20X1064nm20X8mm30mm102.19mm45mmM30X1M43X0.75
BEG -1064-30X1064nm30X8mm32mm149.81mm45mmM22X0.75M43X0.75
BEG -1064-40X1064nm40X8mm100mm232.6mm112mmM22X0.75-

BEK系列固定倍率激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEK-1.5-1064-A1064nm1.514mm21mm25mm43.5mmM220.75
BEK-2-1064-A1064nm210mm21mm25mm42mmM220.75
BEK-2.5-1064-A1064nm2.514mm21mm25mm63mmM220.75
BEK-3-1064-A1064nm310mm21mm25mm66mmM220.75
BEK-4-1064-A1064nm410mm21mm25mm69mmM220.75
BEK-5-1064-A1064nm510mm21mm25mm65mmM220.75
BEK-6-1064-A1064nm610mm21mm25mm68mmM220.75
BEK-7-1064-A1064nm710mm21mm25mm68mmM220.75
BEK-8-1064-A1064nm810mm21mm25mm70mmM220.75
BEK-10-1064-A1064nm1010mm21mm25mm71mmM220.75
BEK-12-1064-A1064nm1210mm21mm25mm77mmM220.75
BEK-13-1064-A1064nm1310mm21mm25mm77mmM220.75
BEK-14-1064-A1064nm1410mm21mm25mm77mmM220.75
BEK-15-1064-A1064nm1510mm21mm25mm77mmM220.75
BEK-20-1064-A1064nm2010mm21mm25mm77mmM220.75
BEK-5-1064-B1064nm56mm16mm25.4mm41mm四孔4-∅4.6
BEK-2.5-1064-G-WC1064nm2.510mm33mm54mm74.5mmM220.75∅42
BEK-3-1064-G-WC1064nm310mm33mm54mm91.5mmM220.75∅42
BEK-4-1064-G-WC1064nm410mm33mm54mm104.53mmM220.75∅42
BEK-5-1064-G-WC1064nm510mm33mm68mm108mmM220.75∅42

BEC系列固定倍率激光扩束镜

型号放大倍数入射通光口径出射通光口径镜筒外径长度螺纹连接
BEC-1064-D23:41.76-1.5X1.511mm22mm35.0mm41.8mmM22*0.75
BEC-1064-D32:54.27-1.7X1.720mm30mm35mm54.3mmM22*0.75
BEC-1064-D23:42.4-2X2.014.5mm22mm35.0mm42.4mmM22*0.75
BEC-1064-D28:72.73-2.5X2.511mm26mm35.0mm72.7mmM22*0.75
BEC-1064-D21.5：63.6-3X3.08.5mm22mm27.0mm68.0mmM22*0.75
BEC-1064-D23：76-4X410mm22mm27.0mm76.0mmM22*0.75
BEC-1064-D23：72-5X510mm22mm27.0mm72.0mmM22*0.75
BEC-1064-D23：74-6X610mm22mm27.0mm74.0mmM22*0.75
BEC-1064-D23：68-8X810mm22mm27.0mm68.0mmM22*0.75
BEC-1064-D23：69.5-10X1010mm22mm27.0mm69.5mmM22*0.75
BEC-1064-D23：75-12X126mm22mm27.0mm75.0mmM22*0.75
BEC-1064-D23：87-15X156mm22mm27.0mm87.0mmM22*0.75
BEC-(1030-1090)-D23:37.5-1.5X1.512mm23mm27mm37.5mmM22*0.75
BEC-(1030-1090)-D26:45-1.5X-A1.518mm26mm44mm45mmM30*1;M22*0.75
BEC-(1030-1090)-D53:118.6-2X-A230mm53mm49mm118.6mmM30*1
BEC-(1030-1090)-D37:118.5-2X-A-WC218mm37mm59mm118.5mmM30*1

波长633nm激光扩束镜

BEG系列固定倍率激光扩束镜

型号波长倍数入射通光口径出射通光口径扩束镜总长度扩束镜直径入射螺纹连接出射螺纹连接
BEG-633-2X633nm2X8mm18mm59.65mm30mmM22X0.75M30X1
BEG-633-3X633nm3X8mm18mm60.42mm30mmM22X0.75M30X1
BEG-633-4X633nm4X8mm18mm60.06mm30mmM22X0.75M30X1
BEG-633-5X633nm5X8mm18mm59.57mm30mmM22X0.75M30X1
BEG-633-6X633nm6X8mm18mm59.92mm30mmM22X0.75M30X1
BEG-633-8X633nm8X6mm18mm60.43mm30mmM22X0.75M30X1
BEG-633-10X633nm10X6mm18mm60.65mm30mmM22X0.75M30X1
BEG-633-15X633nm15X8mm18mm99.1mm30mmM22X0.75-
BEG-633-20X633nm20X8mm30mm102.19mm45mmM30X1M43X0.75
BEG-633-30X633nm30X8mm32mm149.81mm45mmM22X0.75M43X0.75
BEG-633-40X633nm40X8mm100mm232.6mm112mmM22X0.75-

波长532nm激光扩束镜

BEH系列固定倍率激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEH-532-1.5X532nm1.510.4mm21.6mm27mm39.2mmM22×0.75
BEH-532-2X532nm210.4mm21.6mm27mm46.5mmM22×0.75
BEH-532-3X532nm310.4mm21.6mm27mm66.5mmM22×0.75
BEH-532-4X532nm410.4mm21.6mm27mm74mmM22×0.75
BEH-532-5X532nm510.4mm21.6mm27mm70.2mmM22×0.75
BEH-532-6X532nm66mm21.6mm27mm71.8mmM22×0.75
BEH-532-7X532nm76mm21.6mm27mm64mmM22×0.75
BEH-532-8X532nm86mm21.6mm27mm68mmM22×0.75
BEH-532-10X532nm106mm21.6mm27mm77.7mmM22×0.75
BEH-532-12X532nm126mm21.6mm27mm72mmM22×0.75
BEH-532-15X532nm156mm21.6mm27mm81.2mmM22×0.75

BEW系列固定倍率激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径可调发散角最大镜筒外径镜头长度螺纹连接
BEW-532-1.5X532nm1.57mm10.5mm±5mm30mm68.8mmM22X0.75
BEW-532-2X2-V1532nm24mm8mm±5mm33mm61.5mmM22X0.75
BEW-532-2XA532nm24mm8mm±5mm30mm82.68mmM22X0.75
BEW-532-3XA532nm34mm12mm±5mm30mm79.35mmM22X0.75
BEW-532-4X1532nm45mm20mm±5mm30mm83.2mmM23X0.75
BEW-532-5XI532nm53mm15mm±5mm30mm85.32mmM22X0.75
BEW-532-6X1532nm63mm18mm±5mm30mm83.2mmM30X0.5
BEW-532-8X1532nm82mm16mm-25mm67mmM22X0.75
BEW-532-1 OXI532nm101mm10mm±5mm30mm85.32mmM22X0.75
BEW-532-12X-D2532nm122mm24mm±3mm33mm120mmM22X0.75
BEW-532-15X532nm151mm15mm±5mm45mm84.96mmM30X1

BEG系列固定倍率激光扩束镜

型号波长倍数入射通光口径出射通光口径扩束镜总长度扩束镜直径入射螺纹连接出射螺纹连接
BEG-532-2X5322X8mm18mm59.26mm30mmM22X0.75M30X1
BEG-532-3X5323X8mm18mm60.02mm30mmM22X0.75M30X1
BEG-532-4X5324X8mm18mm59.66mm30mmM22X0.75M30X1
BEG-532-5X5325X8mm18mm59.17mm30mmM22X0.75M30X1
BEG-532-6X5326X8mm18mm59.52mm30mmM22X0.75M30X1
BEG-532-8X5328X6mm18mm60.1mm30mmM22X0.75M30X1
BEG-532-10X53210X6mm18mm60.24mm30mmM22X0.75M30X1
BEG-532-15X53215X8mm18mm99.1mm30mmM22X0.75-
BEG-532-20X53220X8mm30mm102.19mm45mmM30X1M43X0.75
BEG-532-30X53230X8mm32mm149.81mm45mmM22X0.75M43X0.75
BEG-532-40X53240X8mm100mm232.6mm112mmM22X0.75-

BEK系列固定倍率激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEK-2-532-A532nm214mm21mm25mm41mmM220.75
BEK-3-532-A532nm310mm21mm25mm65mmM220.75
BEK-4-532-A532nm410mm21mm25mm68mmM220.75
BEK-5-532-A532nm511mm21.6mm25mm57mmM220.75
BEK-6-532-A532nm610mm21mm25mm67mmM220.75
BEK-7-532-A532nm710mm21mm25mm67mmM220.75
BEK-8-532-A532nm810mm21mm25mm69mmM220.75
BEK-10-532-A532nm1010mm21mm25mm70mmM220.75
BEK-12-532-A532nm1210mm21mm25mm76mmM220.75
BEK-13-532-A532nm1310mm21mm25mm76mmM220.75
BEK-14-532-A532nm1410mm21mm25mm76mmM220.75
BEK-15-532-A532nm1510mm21mm25mm76mmM220.75
BEK-20-532-A532nm2010mm21mm25mm76mmM220.75
BEK-2-532-B532nm26mm16mm25.4mm53.7mm四孔4-∅4.6
BEK-5-532-B532nm56mm16mm25.4mm35mm四孔4-∅4.6
BEK-8-532-B532nm86mm16mm25.4mm68mm四孔4-∅4.6
BEK-10-532-B532nm106 mm16mm25.4mm78mm四孔4-∅4.6

BEC系列固定倍率激光扩束镜

型号放大倍数入射通光口径出射通光口径镜筒外径长度螺纹连接
BEC-532-D26:44.3-1.5X-A1.518mm26mm44mm44.3mmM22*0.75
BEC-532-D23:51.9-2.5X-A2.57mm23mm27mm51.9mmM22*0.75
BEC-532-D23:75-4X-A47mm23mm27mm75mmM22*0.75
BEC-532-D25:82-6X-A613.5mm25mm30mm82mmM22*0.75
BEC-532-D25:88.5-10X-A1013.5mm25mm30mm88.5mmM22*0.75

波长355nm激光扩束镜

BEH系列固定倍率激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEH-355-1.2X355nm1.26mm21.6mm27mm28.7mmM22×0.75
BEH-355-1.5X355nm1.56mm21.6mm27mm37.5mmM22×0.75
BEH-355-2X355nm26mm21.6mm27mm46.5mmM22×0.75
BEH-355-3X355nm36mm21.6mm27mm52mmM22×0.75
BEH-355-4X355nm46mm21.6mm27mm70.5mmM22×0.75
BEH-355-5X355nm56mm21.6mm27mm76mmM22×0.75
BEH-355-6X355nm66mm21.6mm27mm62mmM22×0.75
BEH-355-7X355nm76mm21.6mm27mm63mmM22×0.75
BEH-355-8X355nm86mm21.6mm27mm64.5mmM22×0.75
BEH-355-10X355nm106mm21.6mm27mm66mmM22×0.75
BEH-355-12X355nm126mm21.6mm27mm84.5mmM22×0.75
BEH-355-15X355nm156mm21.6mm27mm70.5mmM22×0.75
BEH-355-20X355nm206mm21.6mm27mm87.2mmM22×0.75

BEW系列固定倍率激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径可调发散角最大镜筒外径镜头长度螺纹连接
BEW-355-1.5X355nm1.56mm9mm±5mm46mm76.5mmM30X1
BEW-355-2X355nm26mm12mm±5mm46mm75.03mmM30X1
BEW-355-2.5X355nm2.56mm15mm±5mm36mm61mmM30X1
BEW-355-3X355nm36mm18mm±3mm46mm77.32mmM30X1
BEW-355-3X355nm36mm18mm±3mm46mm77.5mmM22X0.75
BEW-355-4X355nm46mm24mm±3mm46mm77.2mmM30X1
BEW-355-4X-V2355nm46mm24mm±5mm46mm82mmM30X1
BEW-355-5X355nm54mm20mm±3mm46mm71mmM22X0.75
BEW-355-5Xi355nm54mm20mm±3mm46mm71mmM30X1
BEW-355-5Xi355nm54mm20mm±5mm38mm11mmM22X0.75
BEW-355-5X-LP355nm53mm15mm-28mm62. 5mmM22X0.75
BEW-355-5X-V1355nm55mm25mm±5mm46mm75mmM30X1
BEW-355-6X-D0.8355nm62.5mm15mm-28mm70mmM22X0.75
BEW-355-6XD1.6355nm61.6mm9.6mm-28mm93.66mmM20X0.75
BEW-355-6X-D3355nm63mm18mm 36mm85mmM30X1
BEW-355-7X-VI355nm73mm21mm±5mm46mm93mmM30X1
BEW-355-8X355nm83mm24mm-46mm84mmM30X1
BEW-355-8X355nm83mm24mm±3mm46mm84mmM22X0.75
BEW-355-8X-LP355nm82mm16mm-21mm81.5mmM22X0.75
BEW-355-10X-V1355nm102mm20mm-36mm100mmM22X0.75
BEW-355-1OX-DO.8-LP355nm100.8mm8mm-28mm71.5mmM22X0.75
BEW-355-10X-LP355nm100.8mm8mm-27mm102.5mmM22X0.75
BEW-355-10X-V1355nm102mm20mm±5mm46mm97mmM30X1
BEW-355-15X355nm150.8mm12mm±3mm44mm95mmM22X0.75
BEW-355-20XI355nm201mm20mm±5mm45mm96mmM30X1

BEW系列固定倍率激光扩束镜

型号波长倍数入射通光口径出射通光口径扩束镜总长度扩束镜直径入射螺纹连接出射螺纹连接
BEG-355-2X355nm2X8mm18mm57.71mm30mmM22X0.75M30X1
BEG-355-3X355nm3X8mm18mm58.4mm30mmM22X0.75M30X1
BEG-355-4X355nm4X8mm18mm58.07mm30mmM22X0.75M30X1
BEG-355-5X355nm5X8mm18mm57.58mm30mmM22X0.75M30X1
BEG-355-6X355nm6X8mm18mm57.96mm30mmM22X0.75M30X1
BEG-355-8X355nm8X6mm18mm58.49mm30mmM22X0.75M30X1
BEG-355-10X355nm10X6mm18mm58.62mm30mmM22X0.75M30X1
BEG-355-15X355nm15X8mm18mm99.1mm30mmM22X0.75-
BEG-355-20X355nm20X8mm30mm102.19mm45mmM30X1M43X0.75

BEK系列固定倍率激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEK-1.5-355-A355nm1.510mm21mm25mm43.5mmM220.75
BEK-2-355-A355nm210mm21mm25mm42mmM220.75
BEK-3-355-A355nm310mm21mm25mm60mmM220.75
BEK-4-355-A355nm410mm21mm25mm64mmM220.75
BEK-5-355-A355nm510mm21mm25mm66mmM220.75
BEK-6-355-A355nm610mm21mm25mm68mmM220.75
BEK-7-355-A355nm710mm21mm25mm70mmM220.75
BEK-8-355-A355nm810mm21mm25mm70mmM220.75
BEK-10-355-A355nm1010mm21mm25mm71mmM220.75
BEK-12-355-A355nm1210mm21mm25mm74mmM220.75
BEK-15-355-A355nm1510mm21mm25mm76mmM220.75
BEK-5-355-B355nm56mm16mm25.4mm41mm四孔4-∅4.6
BEK-7-355-B355nm76mm16mm25.4mm60mm四孔4-∅4.6
BEK-8-355-B355nm86mm16mm25.4mm68mm四孔4-∅4.6
BEK-10-355-B355nm106mm16mm25.4mm89.367mm四孔4-∅4.6

BEC系列固定倍率激光扩束镜

型号放大倍数入射通光口径出射通光口径镜筒外径长度螺纹连接
BEC-355-D25:668.1-2X-A213.5mm25mm30mm68.1mmM22*0.75
BEC-355-D25:67.7-3X-A313.5mm25mm30mm67.7mmM22*0.75
BEC-355-D25:77.5-4X-A413.5mm25mm30mm77.5mmM22*0.75
BEC-355-D25:72-5X-A513.5mm25mm30mm72mmM22*0.75
BEC-355-D25:84.8-6X-A613.5mm25mm30mm84.8mmM22*0.75
BEC-355-D25:68.1-8X-A813.5mm25mm30mm68.1mmM22*0.75
BEC-355-D25:69.6-10X-A1013.5mm25mm30mm69.6mmM22*0.75
BEC-355-D25:85-12X-A1213.5mm25mm30mm85mmM22*0.75
BEC-355-D23:62.7-3X37mm23mm27mm62.7mmM22*0.75
BEC-355-D23:72-4X47mm23mm27mm72mmM22*0.75
BEC-355-D23:75.7-5X57mm23mm27mm75.7mmM22*0.75
BEC-355-D23:81-6X612mm23mm27mm81mmM22*0.75
BEC-355-D23:65-8X87mm23mm27mm65mmM22*0.75
BEC-355-D23:67-10X107mm23mm27mm67mmM22*0.75

可调发散角激光扩束镜

波长10. 6um/9.4um CO2激光扩束镜

BEG系列固定倍率激光扩束镜

型号倍数波长入射通光口径出射通光口径入射端扩束镜直径出射端扩束镜直径扩束镜总长度螺纹连接材料
BEG-KT-10.6-1110.6µm16mm18mm36mm40mm54.9mmM22X0.75ZnSe
BEG-KT-10.6-1.51.510.6µm12mm15mm20mm20mm44.1mmM22X0.75ZnSe
BEG-KT-10.6-2Z210.6µm10mm15mm22mm22mm51mmM15X0.75ZnSe
BEG-KT-10.6-21210.6µm10mm22mm32mm32mm48mmM22X0.75ZnSe
BEG-KT-10.6-2ZG210.6µm10mm15mm22mm22mm51mmM22X0.75Ge
BEG-KT-10.6-23210.6µm10mm15mm36mm36mm48mmM22X0.75ZnSe
BEG-KT-10.6-24210.6µm10mm15mm22mm22mm50mmM22X0.75ZnSe
BEG-KT-10.6-2.5Z2.510.6µm10mm16mm20mm20mm59mmM22X0.75ZnSe
BEG-KT-10.6-2.5Z12.510.6µm10mm20mm20mm20mm34mmM22X0.75ZnSe
BEG-KT-10.6-2.5Z22.510.6µm10mm20mm28mm28mm56mmM22X0.75ZnSe
BEG-KT-10.6-3Z1310.6µm10mm16mm20mm20mm62mmM22X0.75ZnSe
BEG-KT-10.6-3Z2310.6µm10mm20mm28mm28mm60mmM22X0.75ZnSe
BEG-KT-10.6-3Z3310.6µm10mm16mm20mm20mm37mmM22X0.75ZnSe
BEG-KT-10.6-3Z4310.6µm10mm25mm33mm33mm60mmM22X0.75ZnSe
BEG-KT-10.6-3Z5310.6µm15mm35mm44mm44mm73mmM22X0.75ZnSe
BEG-KT-10.6-3Z6310.6µm15mm28mm36mm36mm60mmM22X0.75ZnSe
BEG-KT-10.6-4Z410.6µm10mm16mm20mm20mm59mmM22X0.75ZnSe
BEG-KT-10.6-4Z1410.6µm10mm20mm28mm28mm70mmM22X0.75ZnSe
BEG-KT-10.6-4Z2410.6µm15mm28mm36mm36mm66mmM22X0.75ZnSe
BEG-KT-10.6-4Z3410.6µm10mm20mm26mm32mm70mmM22X0.75ZnSe
BEG-KT-10.6-5Z510.6µm10mm16mm20mm20mm59mmM22X0.75ZnSe
BEG-KT-10.6-5Z1510.6µm13mm23mm30mm30mm71mmM22X0.75ZnSe
BEG-KT-10.6-5Z2510.6µm15 mm28mm36mm36mm71mmM22X0.75ZnSe
BEG-KT-10.6-6Z610.6µm11mm26mm32mm32mm71mmM22X0.75ZnSe
BEG-KT-10.6-6Z1610.6µm10mm36mm44mm44mm60mmM22X0.75ZnSe
BEG-KT-10.6-6Z2610.6µm10mm15mm20mm20mm75mmM22X0.75ZnSe
BEG-KT-10.6-7710.6µm10mm17mm20mm20mm60mmM22X0.75ZnSe
BEG-KT-10.6-8Z1810.6µm13mm33mm44mm44mm118mmM22X0.75ZnSe
BEG-KT-10.6-8Z2810.6µm10.5mm23.5mm30mm30mm64.9mmM22X0.75ZnSe
BEG-KT-10.6-10A1010.6µm10mm50mm46mm64mm119.8mmM22X0.75ZnSe
BEG-KT-10.6-10B1010.6µm10mm36mm44mm44mm125mmM22X0.75ZnSe
BEG-KT-10.6-121210.6µm10mm36mm33mm50mm109mmM22X0.75ZnSe
BEG-KT-10.6-151510.6µm10mm40mm33mm53mm118mmM22X0.75ZnSe
BEG-KT-10.6-202010.6µm10mm52mm33mm65mm144mmM22X0.75ZnSe

BEK系列固定倍率激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEK-KT-2-10.6-C10.6μm28mm20mm46mm52.2mmM301+M430.75
BEK-KT-2.5-10.6-C10.6μm2.56mm20mm46mm67mmM301+M430.75
BEK-KT-3-10.6-C10.6μm36mm20mm46mm73mmM301+M430.75
BEK-KT-4-10.6-C10.6μm44mm20mm46mm79mmM301+M430.75
BEK-KT-4-10.6-2-C10.6μm46mm28mm46mm78mmM301+M430.75
BEK-KT-8-10.6-C10.6μm88mm32mm46mm81.5mmM301+M430.75
BEK-KT-4-106410.6μm48mm33mm54mm101.5mmM301
BEK-KT-6-106410.6μm610mm33mm54mm101.5mmM301
BEK-KT-8-106410.6μm88mm33mm54mm101.5mmM301

波长1064nm激光扩束镜

BEH系列可调发散角激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEH-KT-1064-1.5X1064nm1.510.4mm21.6mm27mm39.2mmM22×0.75
BEH-KT-1064-2X1064nm210.4mm21.6mm27mm46.5mmM22×0.75
BEH-KT-1064-3X1064nm310.4mm21.6mm27mm66.5mmM22×0.75
BEH-KT-1064-4X1064nm410.4mm21.6mm27mm74mmM22×0.75
BEH-KT-1064-5X1064nm510.4mm21.6mm27mm70.2mmM22×0.75
BEH-KT-1064-6X1064nm66mm21.6mm27mm71.8mmM22×0.75
BEH-KT-1064-8X1064nm86mm21.6mm27mm65.5mmM22×0.75
BEH-KT-1064-10X1064nm106mm21.6mm27mm68mmM22×0.75
BEH-KT-1064-12X1064nm126mm21.6mm27mm77.7mmM22×0.75
BEH-KT-1064-15X1064nm156mm21.6mm27mm72mmM22×0.75
BEH-KT-1064-20X1064nm206mm21.6mm27mm81.2mmM22×0.75
BEH-KT-1064-22X1064nm226mm21.6mm27mm92.3mmM22×0.75

BEK系列可调发散角激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEK-KT-1.5-1064-C1064nm1.510mm33mm46mm80.5mmM301+M430.5
BEK-KT-2-1064-C1064nm216mm33mm46mm80.5mmM301+M430.5
BEK-KT-2.5-1064-C1064nm2.516mm33mm46mm80.5mmM301+M430.5
BEK-KT-3-1064-C1064nm310mm33mm46mm80.5mmM301+M430.5
BEK-KT-4-1064-C1064nm410mm33mm46mm85mmM301+M430.5
BEK-KT-5-1064-C1064nm510mm33mm46mm80.5mmM301+M430.5
BEK-KT-6-1064-C1064nm610mm33mm46mm85mmM301+M430.5
BEK-KT-7-1064-C1064nm710mm33mm46mm85mmM301+M430.5
BEK-KT-8-1064-C1064nm810mm33mm46mm85mmM301+M430.5
BEK-KT-10-1064-C1064nm1010mm33mm46mm85mmM301+M430.5
BEK-KT-12-1064-C1064nm1210mm33mm46mm85mmM301+M430.5
BEK-KT-14-1064-C1064nm1410mm33mm46mm85mmM301+M430.5
BEK-KT-15-1064-C1064nm1510mm33mm46mm85mmM301+M430.5
BEK-KT-0.5-1064-D1064nm0.516mm29mm36mm57.54mmM241
BEK-KT-1.2-1064-D1064nm1.212mm20mm36mm57.5mmM241
BEK-KT-1.5-1064-D1064nm1.512mm21.5mm36mm60.6mmM241
BEK-KT-1.8-1064-D1064nm1.816mm21.5mm36mm60.6mmM241
BEK-KT-2-1064-D1064nm212mm21.5mm36mm62.5mmM241
BEK-KT-3-1064-D1064nm312mm21.5mm36mm63mmM241
BEK-KT-3-1064-H1064nm310mm33mm54mm101.5mmM301
BEK-KT-4-1064-H1064nm410mm33mm54mm101.5mmM301

波长532nm激光扩束镜

BEH系列可调发散角激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEH-KT-532-1.5X532nm1.510.4mm21.6mm27mm39.7mmM22×0.75
BEH-KT-532-2X532nm210.4mm21.6mm27mm68.5mmM22×0.75
BEH-KT-532-3X532nm310.4mm21.6mm27mm76mmM22×0.75
BEH-KT-532-4X532nm410.4mm21.6mm27mm71.8mmM22×0.75
BEH-KT-532-5X532nm510.4mm21.6mm27mm74mmM22×0.75
BEH-KT-532-6X532nm66mm21.6mm27mm68mmM22×0.75
BEH-KT-532-8X532nm86mm21.6mm27mm71.5mmM22×0.75
BEH-KT-532-10X532nm106mm21.6mm27mm77.7mmM22×0.75
BEH-KT-532-12X532nm126mm21.6mm27mm74mmM22×0.75
BEH-KT-532-15X532nm156mm21.6mm27mm83mmM22×0.75
BEH-KT-532-20X532nm206mm21.6mm27mm92.3mmM22×0.75

BEK系列可调发散角激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEK-KT-1.5-532-C532nm1.520mm33mm46mm80.5mmM301+M430.5
BEK-KT-2-532-C532nm220mm33mm46mm80.5mmM301+M430.5
BEK-KT-3-532-C532nm310mm33mm46mm80.5mmM301+M430.5
BEK-KT-4-532-C532nm410mm33mm46mm80.5mmM301+M430.5
BEK-KT-5-532-C532nm510mm33mm46mm80.5mmM301+M430.5
BEK-KT-6-532-C532nm610mm33mm46mm80.5mmM301+M430.5
BEK-KT-7-532-C532nm710mm33mm46mm85mmM301+M430.5
BEK-KT-8-532-C532nm810mm33mm46mm85mmM301+M430.5
BEK-KT-10-532-C532nm1010mm33mm46mm85mmM301+M430.5
BEK-KT-12-532-C532nm1212mm33mm46mm85mmM301+M430.5
BEK-KT-15-532-C532nm1510mm33mm46mm85mmM301+M430.5
BEK-KT-20-532-C532nm2010mm33mm46mm85mmM301+M430.5

波长355nm激光扩束镜

BEH系列可调发散角激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEH-KT-355-2X355nm26mm21.6mm27mm46.5mmM22×0.75
BEH-KT-355-3X355nm36mm21.6mm27mm52mmM22×0.75法兰4孔4-Φ4.6
BEH-KT-355-4X355nm46mm21.6mm27mm70.5mmM22×0.75法兰4孔4-Φ4.6
BEH-KT-355-5X355nm56mm21.6mm27mm76mmM22×0.75法兰4孔4-Φ4.6
BEH-KT-355-6X355nm66mm21.6mm27mm62mmM22×0.75法兰4孔4-Φ4.6
BEH-KT-355-7X355nm76mm21.6mm27mm63mmM22×0.75法兰4孔4-Φ4.6
BEH-KT-355-8X355nm86mm21.6mm27mm64.5mmM22×0.75法兰4孔4-Φ4.6
BEH-KT-355-10X355nm106mm21.6mm27mm66mmM22×0.75法兰4孔4-Φ4.6
BEH-KT-355-12X355nm126mm21.6mm27mm84.5mmM22×0.75法兰4孔4-Φ4.6
BEH-KT-355-15X355nm156mm21.6mm27mm70.5mmM22×0.75法兰4孔4-Φ4.6
BEH-KT-355-20X355nm206mm21.6mm27mm87.2mmM22×0.75

BEK系列可调发散角激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEK-KT-1.1-355-2-M301355nm正1.1/反0.914mm16mm41mm75.5mmM301
BEK-KT-1.5-355-2-M301355nm正1.5/反0.6614mm16mm41mm75.5mmM301
BEK-KT-1.5-355-C355nm1.520mm33mm46mm88mmM301+M430.5
BEK-KT-2-355-C355nm220mm33mm46mm80.5mmM301+M430.5
BEK-KT-2.5-355-C355nm2.510mm33mm46mm80.5mmM301+M430.5
BEK-KT-3-355-C355nm310mm33mm46mm80.5mmM301+M430.5
BEK-KT-3.5-355-C355nm3.510mm33mm46mm80.5mmM301+M430.5
BEK-KT-4-355-C355nm48mm33mm46mm80.5mmM301+M430.5
BEK-KT-5-355-C355nm58mm33mm46mm80.5mmM301+M430.5
BEK-KT-6-355-C355nm68mm33mm46mm80.5mmM301+M430.5
BEK-KT-7-355-C355nm710mm33mm46mm85mmM301+M430.5
BEK-KT-8-355-C355nm812mm33mm46mm85mmM301+M430.5
BEK-KT-10-355-C355nm1010mm33mm46mm85mmM301+M430.5
BEK-KT-12-355-C355nm1212mm33mm46mm85mmM301+M430.5
BEK-KT-14-355-C355nm1412mm33mm46mm85mmM301+M430.5
BEK-KT-15-355-C355nm1510mm33mm46mm85mmM301+M430.5
BEK-KT-20-355-C355nm2010mm33mm46mm92mmM301+M430.5

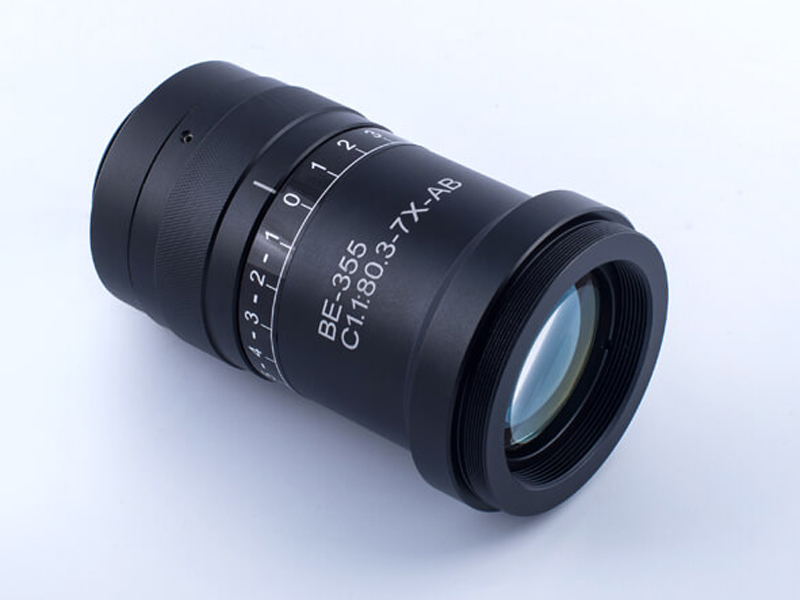

BEC系列可调发散角激光扩束镜

产品规格放大倍数入射通光口径出射通光口径镜筒外径长度螺纹连接
BEC-KT-355-D30:84.5-3X-A310mm30mm46mm84.5mmM30*1-M43*0.5
BEC-KT-355-D33:84.5-5X-A510mm33mm46mm84.5mmM30*1-M43*0.5
BEC-K -355-D33:80.3-7X-A710mm33mm46mm80.3mmM30*1-M43*0.5
BEC-KT-355-D30:90-8X-A810mm30mm46mm90mmM30*1-M43*0.5
BEC-KT-355-D30:72-10X-A1010mm30mm46mm72mmM30*1-M43*0.5

连续变倍激光扩束镜、变焦激光扩束镜

波长10.6um/9.4um CO2变倍激光扩束镜

BE12变焦扩束镜

BEZ12型变焦扩束镜设计用于具有高达10mm全光束直径和600W连续功率的CO2 激光器。变焦扩束镜可与聚焦透镜结合使用，通过改变进入聚焦透镜的光束的直径和发散度，在焦点处产生可变光斑尺寸。典型应用可能是输入激光束直径相对较小的长、可变路径系统。

BE12变焦扩束镜

技术规格尺寸：

  • 对焦范围：无焦（出厂设置）

  • 变焦范围：x1.0到x3.5连续可变

  • 输出通光孔径：46mm直径

  • 输入通光孔径：21mm，13.1mm 可用M=x3.5

  • 光束压缩比：2.5:1

  • 配件：直径 52mm，x 1.5mm间距 F/M 螺纹

  • 光束漂移：最大3弧分

  • 重量：1.8kg

  • 冷却：风冷

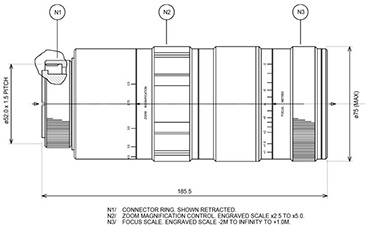

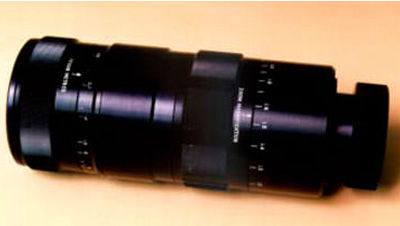

BEZ5变焦扩束镜

BEZ5变焦扩束镜具有聚焦和变焦放大控制。它设计用于具有高达6mm光束直径和500W连续功率的CO2激光器。聚焦控制与可变放大倍率相结合，使BEZ5型的用户能够根据各种输入光束参数实现理想的激光束条件。BEZ5设计用于各种型号的密封波导激光器，例如Synrad。

BEZ5变焦扩束镜BEZ5变焦扩束镜

BEZ5型的特点包括：

  • 良好的光束指向精度

  • 从 -2M 到 +1M 的焦点控制

  • 低梁压缩比

技术规格尺寸：

  • 对焦范围：+1.0m，从“无限远”到-2.0m

  • 缩放范围：x2.5到 x5.0，连续可变

  • 输出通光孔径：直径26mm

  • 输入通光孔径：14mm，（在 M= x5.0 时可用  5.2mm）

  • 光束压缩比：0.4:1

  • 接头（输入端）：52mm 直径x 1.5mm 螺距  F/M 螺纹

  • 光束漂移：<2 弧分

  • 重量：1.2 kg

  • 冷却：风冷

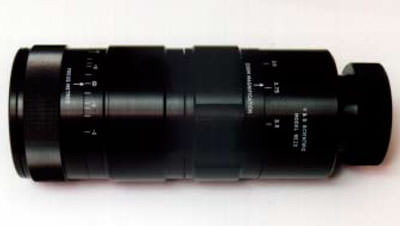

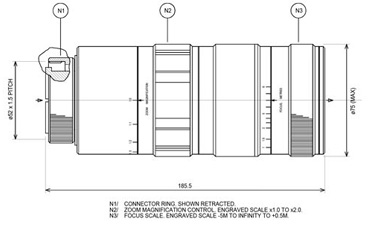

BEZ10 变焦扩束镜

BEZ10变焦扩束镜具有变焦和聚焦控制。它设计用于具有高达12mm光束直径和1000W连续功率的CO2激光器。聚焦控制与可变放大倍率相结合，使BEZ10型号的用户能够根据各种输入光束参数实现理想的激光束条件。BEZ10设计用于与Coherent 'Diamond'系列等激光器配合使用，以帮助找到最佳加工条件。

BEZ10 变焦扩束镜 BEZ10 变焦扩束镜

BEZ10 型号的显着特点：

  • 良好的光束指向精度。

  • 输出光束焦点控制到 500mm 焦点

  • 低梁压缩比

技术规格

  • 对焦范围：+0.5m，从“无限远”到-5m

  • 缩放范围：x1.0 到 x2.0，连续可变

  • 输出通光孔径：直径25mm

  • 输入通光孔径：22mm，（12.5mm 可用 M=  x2.0）

  • 光束压缩比：1:1

  • 接头（输入端）：直径52mm。x 1.5mm间距F/M螺纹

  • 光束漂移：<2弧分。

  • 重量：1.2kg

  • 冷却：风冷

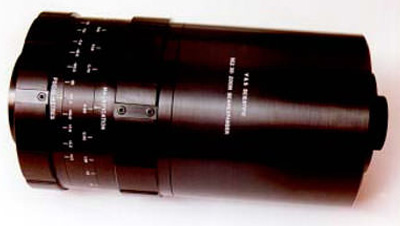

BEZ30变焦扩束镜

BEZ30变焦扩束镜是一款具有低光束压缩比的高规格装置，设计用于具有高达30mm全光束直径和 3000W连续功率的CO2激光器。聚焦控制与可变放大倍率相结合，使BEZ30型号的用户能够根据各种输入光束参数实现理想的激光束条件。BEZ30最初设计用于在使用双焦点光学器件时为用户提供工艺参数控制。

BEZ30变焦扩束镜 BEZ30变焦扩束镜

BEZ30 型号的一些重要特点是：

  • 出色的光束指向精度

  • 输出光束聚焦控制

  • 强制气体冷却

技术规格

  • 对焦范围：+4M，从“无限远”到 -4M

  • 变焦范围（放大倍数）：x0.50 到 x1.40，连续可变

  • 输出通光孔径：直径50mm

  • 输入通光孔径：38mm，（35.7mm 可在 M=  x1 时使用.4)

  • 光束压缩比：最大 2:1（-ve / +ve / -ve 设计）

  • 配件（2 端）：M5 分接 4 个，65.0 pcd

  • 光束漂移：<30 弧秒

  • 重量：3.5 kg

  • 冷却：强制气体冷却

SZL25变焦镜头组件

SZL25变焦镜头设计用于功率高达1000W的CO2激光，具体取决于输入光束直径。它具有25mm的清晰输入直径和固定焦平面上50mm至150mm的变焦焦距范围。对于给定的输入光束，3:1 的焦距范围产生 9:1 的能量密度和焦深范围。在由激光操作员手动控制的变焦动作期间，系统通常不需要改变z轴设置或改变气体喷嘴。SZL25 型具有与标准 1.1 英寸直径已安装镜头（例如11ZLF和11TF类型）完全相同的机械配件。

SZL25变焦镜头组件 SZL25变焦镜头组件

技术规格

  • 变焦范围：49.4 毫米至 152.3mm

  • 雕刻范围：50.0mm 至 150.0mm

  • 光束压缩比：1.7：1

  • 输入配件：1.5″x12TPI UNF 2A

  • 输出接头：1.875″x 20TPI UNF

  • 输入孔径：直径25.0mm

  • 最大气压：200psi，安全系数>2

  • 对中：< 5 arc min

  • 冷却：空气或通过WMA的间接水冷却

BEW系列连续变倍激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEW-BB-9.4-1X-4X-V110.6um1-4X9mm36mm87mm196.5mmM45*l
BEW-BB-9.4-2-8X-V19.4um2-8X4mm32mm57mm179mm-
BEW-BB-10.6-1-4X-A10.6um1-4X9mm36mm65.5mm134mm-
BEW-BB-10.6-2-8X-V110.6um2-8X4mm32mm50mm168.15mm-

BEG列连续变倍激光扩束镜

型号倍数入射通光口径出射通光口径长度
BEG-BB-10.6-2-6X2X-6X16mm96mm206-213mm
BEG-BB-10.6-2-8X2X-8X10mm36mm168-172mm

波长1064nm激光扩束镜

BEH系列连续变倍激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度固定方式
BEH-BB-2-10X-10641064nm2-10X10mm28mm40mm161-171mm中部固定ø37.6

BEW系列连续变倍激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEW-BB-1064-1-3X1064nm1-3X8mm24mm37.6mm102.35mmM22*0.75
BEW-BB-1064-1-4X-D81064nm1-4X8mm32mm71mm230mmM39*0.75
BEW-BB-1064-2-8V1064nm2-8X3. 0-6.0mm28mm56mm158.5mmM29*0.75
BEW-BB-1064-2-8X-V-011064nm2-8X3.5mm28mm42mm143.3mm-
BEW-BB-1064-2-10XQ1064nm2-10X3. 0-8.0mm30mm43mm164mm-
BEW-BB-1064-10X-MOT1064nm10X1.5mm15mm110*63mm81.5mm-
BEW-BB-1064-1X-D8-MOT1064nm1X8mm8mm84*65mm66mm-
BEW-BB-1064-1-8X-MOT-V31064nm1-8X3mm24mm75.5*71.5mm188mm-

BEG系列连续变倍激光扩束镜

型号倍数入射通光口径出射通光口径长度
BEG-BB-1064-2-8X2-810mm30mm143-150mm
BEG-BB-1064-2-8X-B2-813mm60mm170mm

BEK系列连续变倍激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEK-BB-1-2-10641064nm1-2X20mm20mm42mm114mmM301+M430.5+ø46
BEK-BB-1-3-10641064nm1-3X10mm20mm46mm87.7mmC-M+M430.5+ø46
BEK-BB-1-4-10641064nm1-4X8mm30mm46mm155mmM301+M430.5+ø46
BEK-BB-2-8-10641064nm2-8X12mm32mm42mm153mmø37.6

波长532nm激光扩束镜

BEH系列连续变倍激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度固定方式
BEH-BB-2-10X-532532nm2-10X10mm28mm40mm156-168mm中部固定ø37.6

BEW系列连续变倍激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEW-BB-532-2-8v-01532nm2-8X2. 0-5.0mm21mm42mm139.9mm-
BEW-BB-532-2-10X532nm2-10X3. 0-8.0mm30mm55mm172mmM30*l
BEW-BB-532-2-10X-V1532nm2-10X3. 0-8.0mm30mm43mm160mm-
BEW-BB-532-1-4X-G-MOT532nm1-4X5mm20mm58*70mm168mm-

BEG系列连续变倍激光扩束镜

型号倍数入射通光口径出射通光口径长度
BEG-BB-532-2-8X2-8X10mm30mm132mm
BEG-BB-532-2-8X-B2-8X11mm60mm190mm

BEG系列连续变倍激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEK-BB-1-4-532532nm1-4X8mm30mm46mm150mmM301+M430.5+ø46
BEK-BB-2-8-532532nm2-8X12mm32mm42mm169mmø37.6

波长355nm激光扩束镜

BEH系列连续变倍激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度固定方式
BEH-BB-2-10X-355355nm2-10X10mm28mm40mm152-162mm中部固定ø37.6

BEW系列连续变倍激光扩束镜

型号波长扩大倍数入射通光口径出射通光口径最大镜筒外径镜头长度螺纹连接
BEW-BB-355-1-3X-G355nm1-3X5. 0-9.0mm15mm50mm120mmM46*l
BEW-BB-355-1-3X-V1355nm1-3X7mm21mm44mm107mmM24*0. 75
BEW-BB-355-2-8V355nm2-8X2. 0-4.0mm18mm56mm158.5mmM29*0. 75
BEW-BB-355-2-10X-V1355nm2-10X3. 0-8.0mm30mm43mm155mm-
BEW-BB-355-1-8X-MOT-V3355nm1-8X2mm16mm95.5*71.5mm188mm-

BEG系列连续变倍激光扩束镜

型号倍数入射通光口径出射通光口径长度
BEG-BB-355-2-8X2-8X10mm30mm143-150mm
BEG-BB-355-2-8X-B2-8X11mm60mm185-194mm

BEK系列连续变倍激光扩束镜

型号波长放大倍数入射通光口径出射通光口径最大镜筒外径(mm)镜头长度(mm)螺纹连接(mm)
BEK-BB-1-4-355355nm1-4X8mm30mm46mm144mmM301+M430.5+ø37.6
BEK-BB-2-8-355355nm2-8X12mm33mm42mm164mmø37.6

上一个产品

Sill远心镜头

下一个产品

Sill场镜,扩束镜,非球面透镜

您可能感兴趣的产品
您可能感兴趣的文章
