业纳场镜,扩束镜远心透镜

时间:2020-06-16 类别:光学元器件 关注:35247

用于中高功率的材料激光微加工,波长覆盖 355-1080nm

Jenoptik 专门开发了 F-Theta JENar场镜,用于中高功率的材料激光微加工,波长覆盖 355-1080nm 。对于需要高功率和短脉冲的激光器应用,熔融石英 F-Theta 是合适选择,波长范围266-1100nm。Jenoptik提供各种波长的扩束镜,以实现精确可靠的光束引导系统。我们的扩束镜针对激光材料加工的精度要求进行了优化,并为各种激光材料加工应用提供合适的解决方案。除了 BEX 系列的手动可调扩束镜外,我们还提供 BEX-M 系列电动可调扩束镜和 Fix-BEX 系列固定放大倍率扩束镜。

我们一站式供应各种类型的场镜,石英场镜,扫描聚焦镜,平场聚焦镜,耶拿场镜,业纳场镜,平场透镜,f-θ镜,f-theta聚焦镜,f-theta扫描透镜,f-theta镜头,变倍扩束镜,激光扩束器,可调扩束镜,电动扩束镜,手动变倍扩束镜,电动变倍扩束镜,连续变倍扩束镜,可变扩束镜,CO2变倍扩束镜,变倍激光扩束镜,电动变倍激光扩束器,硒化锌扩束镜,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

联系程经理快速获取产品选型、最新报价和解决方案
手机: 18162698959(微信) 座机: 027-51858937
产品系列
激光器
声光器件和电光器件
光学元器件
激光配件
激光仪器与工具
工业自动化
产品经理信息

精密F-Theta场镜

激光是快速有效地加工材料的最佳工具。例如,可以使用激光对金属或塑料进行钻孔、切割、雕刻、结构化或打标。我们的高性能F-Theta透镜可用于特定应用领域或激光类型,并提供最佳光束质量、高精度和坚固的设计。Jenoptik专门开发了F-Theta JENar™透镜,用于需要中高激光输出的微材料加工。它们可用于从355-1080nm的波长。对于需要高功率和短脉冲激光器的应用,我们的熔融石英F-Theta透镜是合适的选择。它们的波长范围为266-1100nm。借助新的APTAline™系列,我们可以提供最适合客户要求的场镜。高功率石英玻璃透镜为可靠性、系列稳定性和耐用性很重要的苛刻应用提供了成本优化的解决方案。它们的波长范围为355-1080nm。

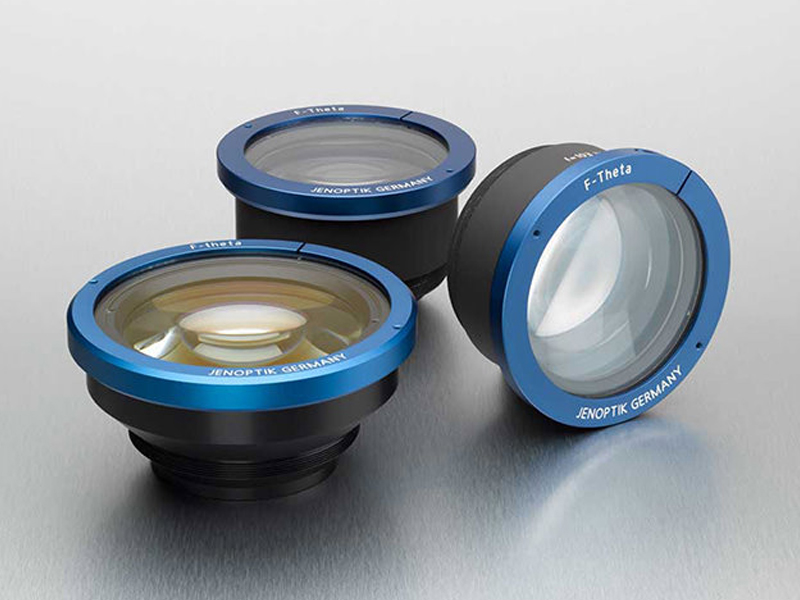

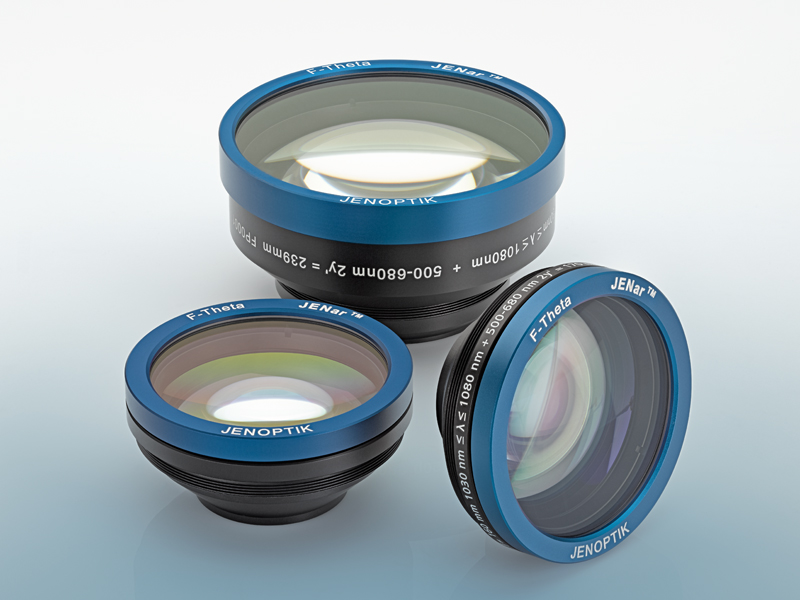

低功率JENar®场镜

JENar®场镜适用于355 -1080nm的波长,采用保护玻璃制成,非常耐用,特别适用于微材料加工中的典型应用。这些场镜可以使用可用的STEP文件快速轻松地集成到任何系统中。每个场镜都经过标准化的特定应用测试,以确保批量生产期间光学特性的一致性。这使得更换场镜变得容易,且可以延长产品的生命周期。

JENar®场镜 JENar®场镜

型号规格波长焦距打标面积
 圆形/方形
扫描角度入射光斑直径弥散光斑直径远心度工作距离安装螺纹型号
JENar®53-355-24355nm53mmΦ24/17×17mm24.2°10mm3.5µm0.4°64.9mmM85×1017700-401-26
JENar®102-515...540-75515-540nm102mmΦ75/53x53mm43°15mm7µm4.1°132.9mmM85×1017700-202-26
JENar®108-515...540-75515-540nm108mmΦ75/53x53mm40°15mm7µm4.8°130.2mmM85×1017700-203-26
JENar®100-515...540-90515-540nm100mmΦ90/64x64mm53°10mm10µm7.7°95mmM85×1017700-209-26
JENar®170-515...540-160515-540nm170mmΦ160/113x113mm54°14mm12µm10.9°195mmM85×1017700-206-26
JENar®255-515...540-233515-540nm255mmΦ233/165x165mm52.1°20mm12µm14.2°294mmM85×1017700-205-26
JENar®330-515...540-347515-540nm330mmΦ347/245x245mm57.6°16mm23µm18.4°384.1mmM85×1017700-208-26
JENar®420-515...540-420515-540nm420mmΦ420/297x297mm57.1°15mm27µm19.3°485.2mmM85×1017700-207-26
JENar®100-1030...1080-931030-1080nm100mmΦ93/66 x66mm54°10mm19µm8.7°87mmM85×1017700-024-26
JENar®125-1030...1080-801030-1080nm125mmΦ80/57 x57mm±18.6°15mm16µm4.9°152.6mmM85×1017700-003-26
JENar®125-1030...1080-80+VIS1030-1080nm125mmΦ80/57 x57mm37.2°15mm16µm4.9°154.6mmM85×1601926
JENar®160-1030...1080-1701030-1080nm160mmΦ170/120x120mm60°10mm31µm17.1°178.4mmM85×1017700-019-26
JENar®160-1030...1080-170+VIS1030-1080nm160mmΦ170/120x120mm60°10mm31µm17.1°178.4mmM85×1601914
JENar®170-1030...1080-1701030-1080nm170mmΦ170/120x120mm57.4°14mm24µm11.6°194mmM85×1017700-018-26
JENar®255-1030...1080-2391030-1080nm255mmΦ239/169x169mm53.2°20mm24µm14.3°291mmM85×1017700-017-26
JENar®255-1030...1080-239+VIS1030-1080nm255mmΦ239/169x169mm53.2°20mm24µm14.3°291mmM85×1601948
JENar®350-1030...1080-4521030-1080nm350mmΦ452/320x320mm71°15mm46µm23.7°395.4mmM85×1017700-009-26
JENar®347-1030...1080-3541030-1080nm347mmΦ354/250x250mm57.6°16mm46µm18.7°403.8mmM85×1017700-022-26
JENar®347-1030...1080-3551030-1080nm347mmΦ355/254x254mm±29.1°15mm46µm18.2°403.6mmM85×1609661
JENar®420-1030...1080-4201030-1080nm420mmΦ420/297x297mm57.1°15mm55µm18.7°500.6mmM85×1017700-021-26

高功率APTAline®红外场镜

APTAline®系列场镜适用于1030-1080nm的波长,这些石英玻璃高功率透镜为高可靠性、稳定性和耐用性的苛刻应用提供了一种成本优化的替代方案。

高功率APTAline®红外场镜

型号规格波长焦距打标面积
 圆形/方形
扫描角度入射光斑直径弥散光斑直径远心度工作距离安装螺纹型号
APTAline®160-1030...1080-110-AL1030-1080nm160mmΦ110/78x78mm±20°14mm22µm5.2°183.6mmM85×1689620
APTAline®255-1030...1080-160-AL1030-1080nm255mmΦ160/114x114mm±18°20mm25µm7.2°303.3mmM85×1689622
APTAline®161-1030...1080-71-AL1030-1080nm161mmΦ71/50x50mm±12.7°14mm23µm4.1°153.5mmM85×1679781

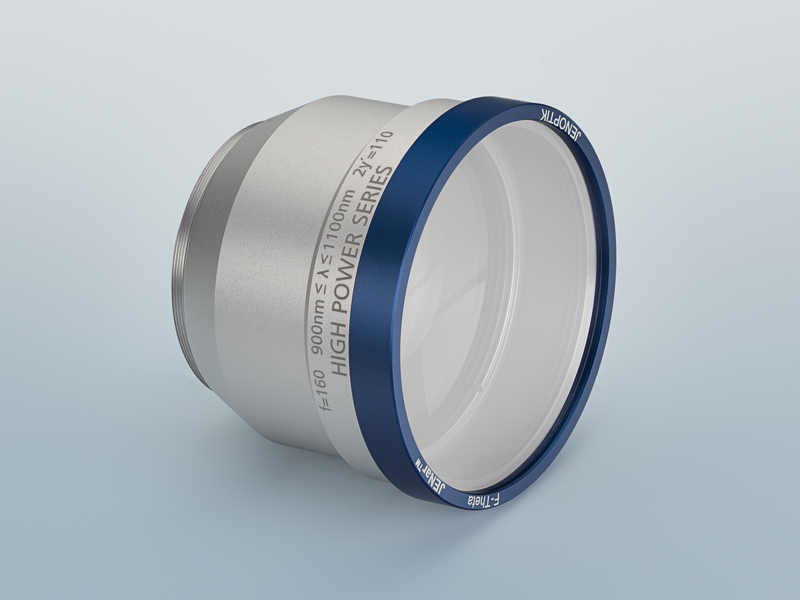

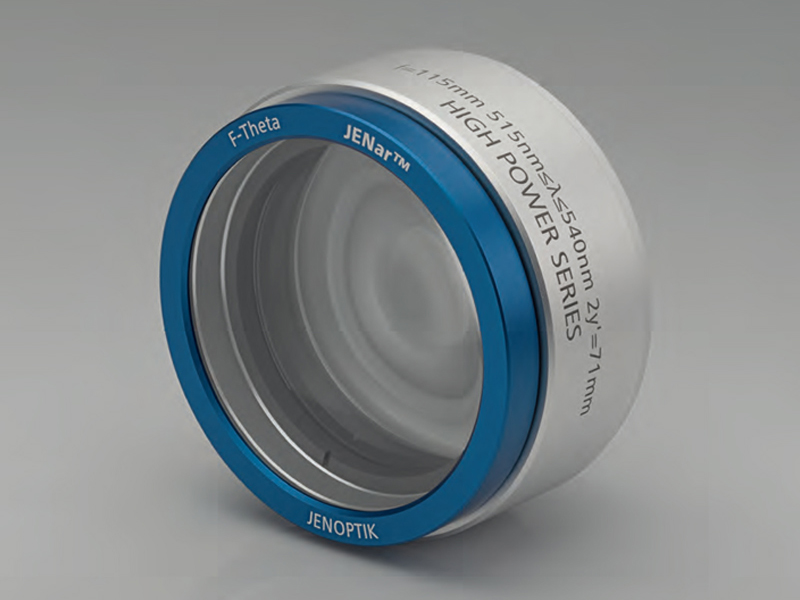

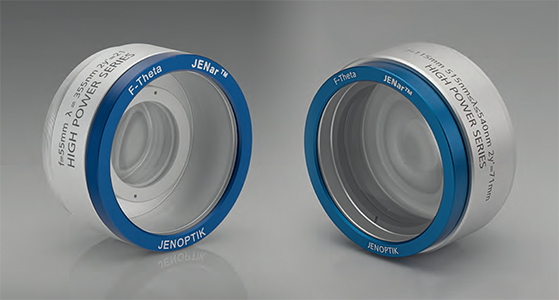

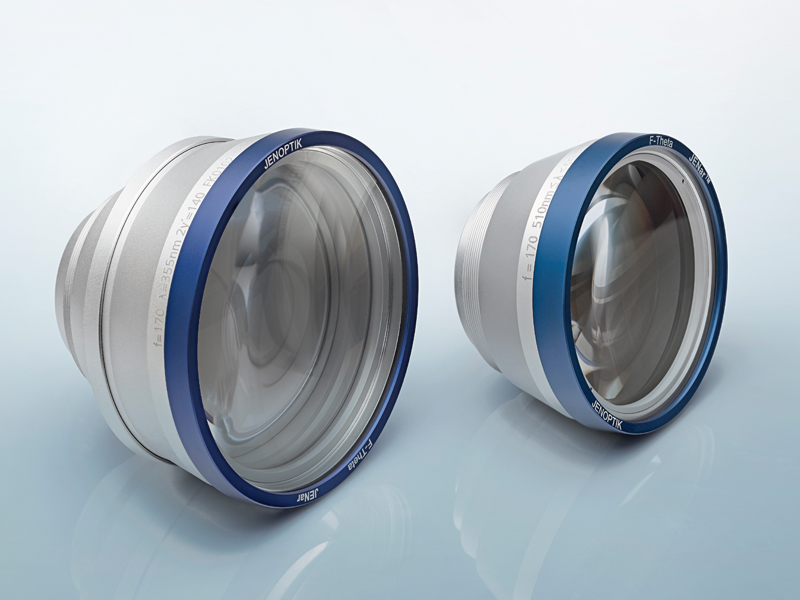

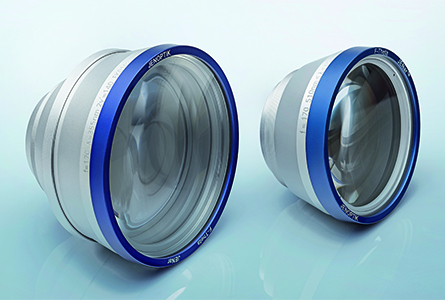

高功率Silverline™场镜

Silverline™系列场镜适用于266nm、355nm、1030-1080nm或900-1100nm的波长,专为需要高功率激光和短时脉冲的应用而开发,具有最低限度地吸收和高损伤阈值,由固体石英玻璃组成,具有很强的抗损坏性,限制衍射并提供高图像质量,并在整个扫描范围内提供高光斑一致性,能应对高达四千瓦的光束输出功率,而无需主动冷却。它们确保极高能量的激光器实现最小的焦移率。我们提供标准版F-theta物镜,亦可根据您的具体要求特别定制。

Silverline™系列场镜 Silverline™系列场镜

型号规格波长焦距打标面积
 圆形/方形
扫描角度入射光斑直径弥散光斑直径远心度工作距离安装螺纹型号
Silverline™ 160-1030...1080-1101030-1080nm160mmΦ110/78x78mm±20°14mm22µm5.2°183.6mmM85×1017700-025-26
Silverline™ 161-1030...1080-711030-1080nm161mmΦ71/50x50mm±12.7°14mm23µm4.1°153.5mmM85×1660149
Silverline™ 255-1030...1080-1601030-1080nm255mmΦ160/114x114mm±18°20mm25µm7.2°303.3mmM85×1017700-026-26
Silverline™ 423-1030...1080-3601030-1080nm423mmΦ360/255x255mm±24.4°14mm59µm16.4°500.2mmM85×1609120
Silverline™ 160-900...1100-110900-1100nm160mmΦ110/78x78mm±20°14mm19µm@900nm;
23µm@1100nm
5.2°182.0mm@900nm;
183.9mm@1100nm
M85×1601787
Silverline™ 255-900...1100-160900-1100nm255mmΦ160/114x114mm±18°20    mm21µm@900nm;
26µm@1100nm
7.2°301.5mm@900nm;
304.2mm@1100nm
M85×1601804
Silverline™ 423-900...1100-360900-1100nm423mmΦ360/255x255mm±24.4°14mm50µm@900nm;
61µm@1100nm
16.4°496.8mm@900nm;
501.1mm@1100nm
M85×1628951
Silverline™ 115-515...540-71515-540nm115mmΦ71/50x50mm±18°14mm8µm3.5°146mmM85×1624103
Silverline™ 163-515...540-92515-540nm163mmΦ92/65x65mm±16.4°12mm14µm0.4°234.7mmM85×1659612
Silverline™ 55-355-21355nm55.8mmΦ21.8/15.6x15.6mm±11.3°6    mm6µm0.83°60.4mmM85×1605678
Φ16.5/11.7x11.7mm±8.5°8mm4.5µm0.54°
Silverline™ 103-355-71355nm103mmΦ71/50x50mm±20.1°9mm8µm2.4°134.85mmM85×1017700-402-26
Silverline™ 125-355-75355nm125mmΦ75/53x53mm±17.7°10mm8µm0.01°163.5mmM85×1628956
Silverline™ 510-355-431355nm510mmΦ431/328x328mm±25.7°14mm24µm18.2°609mmM85×1017700-405-26
Silverline™ 255-355-240355nm255mmΦ240/170x170mm±27.1°10mm17µm12.7°313.6mmM85×1017700-406-26
Silverline™ 170-355-140355nm170mmΦ140/100x100mm±25°10mm11µm4.8°235.8mmM85×1586840
Silverline™ 103-266-71266nm103mmΦ71/50x50mm±20.1°9mm6µm2.6°133mmM85×1017700-601-26

精密可调扩束镜

无论是用于生产还是实验室,我们都提供各种波长的扩束镜,以实现精确可靠的光束引导系统。我们的扩束镜针对激光材料加工的精度要求进行了优化,并为各种激光材料加工应用提供合适的解决方案。除了BEX系列的手动可调扩束镜外,我们还提供BEX-M系列电动可调扩束镜和Fix-BEX系列固定放大倍率扩束镜。

Fix-BEX系列固定放大倍率扩束镜

Fix-BEX系列扩束镜适用于大功率和超短脉冲系统,拥有高达8mm(1/e2)的大输入孔径。它提供清晰稳定的激光功率,可在高功率下以1.5x、2x、4x 或8x扩展系数使用。高精度光学设计确保衍射限制成像并防止内部焦点。它还带有一个发散设置作为标准。外壳由不锈钢制成,具有最大的阻力和耐用性,光学元件由带有AR涂层的坚固的石英玻璃制成,为了在其反向模式下使用,扩束镜在两侧都有螺纹。

Fix-BEX系列固定放大倍率扩束镜

波长扩束倍数机械输入孔径机械输出孔径通光孔径连接型号
355nm1,5x16mm40 mm8 mmM30x1/M50x1663991
2x16mm40 mm8 mmM30x1/M50x1663992
4x12mm40 mm5mmM30x1/M50x1663993
8 x7mm40 mm3mmM30x1/M50x1663994
532nm1,5x16mm40 mm8 mmM30x1/M50x1665477
2x16mm40 mm8 mmM30x1/M50x1665474
4x12mm40 mm5mmM30x1/M50x1664780
8 x7mm40 mm3mmM30x1/M50x1664683
1030-1080nm1,5x16mm40 mm8 mmM30x1/M50x1665479
2x16mm40 mm8 mmM30x1/M50x1665475
4x12mm40 mm5mmM30x1/M50x1664787
8 x7mm40 mm3mmM30x1/M50x1664689

BEX系列手动可调可变放大倍率扩束镜

我们的可调扩束镜满足激光材料加工的高精度要求。所有版本均提供 355nm、515...540nm和 1030...1080nm的波长。

BEX 1x-4x熔融石英可变扩束镜以紧凑的长度提供高图像质量,可在1x和4x扩展系数之间进行无限调整。

BEX 1x-4x Steadfast稳定型扩束镜的特点是机械设计能够以稳定、线性的方式引导可移动光学元件。这减少了机械制造不规则性的影响,并在改变放大倍率或发散度时提高了光束稳定性,设置也可以方便地锁定,诸如振动或系统加速度之类的影响被最小化,易于维护和设置。

BEX 2x-10x可变扩束镜专为需要加宽光束直径的应用而设计,具有特别大的变焦范围。所有版本都具有2-10倍之间的无缝可调缩放系数。

BEX 1x-8x熔融石英可变扩束镜可在整个放大倍率范围内实现衍射限制的图像质量。优化的AR涂层可确保最高的透射率和最低的热影响,确保高功率激光应用中的耐用性和高损伤阈值。

BEX系列手动可调可变放大倍率扩束镜

型号波长扩束倍数放大倍数透过率最大入射孔径连接型号
扩束刻度聚焦刻度
BEX 1x-4x355nm1x14.8mm0.0mm≥97%4.0mm螺口直径37.6 mm或30x1mm连接螺纹017052-402-26
2x
3x
4x0.0mm26.5mm
515-540 nm1x14.8mm0.0mm≥97%4.0mm螺口直径37.6 mm或30x1mm连接螺纹017052-202-26
2x
3x
4x0.0mm26.5mm
1030-1080nm1x14.8mm0.0mm≥97%4.0mm螺口直径37.6 mm或30x1mm连接螺纹017052-012-26
2x
3x
4x0.0mm26.5mm
BEX  1x-4x Steadfast355nm1x14.8mm0.0mm≥97%4.0mm螺口直径45.0 mm或30x1mm连接螺纹593354
2x
3x
4x0.0mm26.5mm
515-540 nm1x14.8mm0.0mm≥97%4.0mm螺口直径45.0 mm或30x1mm连接螺纹593355
2x
3x
4x0.0mm26.5mm
1030-1080nm1x14.8mm0.0mm≥97%4.0mm螺口直径45.0 mm或30x1mm连接螺纹582823
2x
3x
4x0.0mm26.5mm
BEX 2x-10x355nm2x0.0 mm0.0 mm≥ 96 %6.0 mm螺口直径37.6 mm017052-401-26
3x  6.0 mm
4x  5.0 mm
5x  4.5 mm
6x  4.0 mm
7x  3.5 mm
8x  3.0 mm
9x  2.7 mm
10x9.7 mm7.1 mm2.2 mm
515-540 nm2x0.0 mm0.0 mm≥ 96 %8.0 mm螺口直径37.6 mm017052-201-26
3x  7.0 mm
4x  6.0 mm
5x  5.0 mm
6x  4.0 mm
7x  4.0 mm
8x  3.5 mm
9x  3.2 mm
10x10x9.7 mm3.0 mm
1030-1080nm2x0.0 mm0.0 mm≥ 96 %8.0 mm螺口直径37.6 mm017052-001-26
3x  8.0 mm
4x  7.0 mm
5x  6.0 mm
6x  5.0 mm
7x  4.0 mm
8x  3.5 mm
9x  3.2 mm
10x10x9.7 mm3.0 mm
BEX 1x-8x355nm1x10.3 mm0.0 mm≥ 97 %9.0 mm螺口直径55.0 mm或30x1mm连接螺纹586117
2x17.5 mm11.4 mm9.0 mm
3x17.0 mm15.2 mm9.0 mm
4x14.6 mm17.0 mm7.5 mm
5x11.4 mm18.2 mm6.0 mm
6x7.8 mm18.9 mm5.0 mm
7x4.0 mm19.5 mm4.5 mm
8x0.0 mm19.9 mm4.0 mm
515-540 nm1x10.3 mm0.0 mm≥ 97 %9.0 mm螺口直径55.0 mm或30x1mm连接螺纹627443
2x17.5 mm11.4 mm9.0 mm
3x17.0 mm15.2 mm9.0 mm
4x14.6 mm17.0 mm7.5 mm
5x11.4 mm18.2 mm6.0 mm
6x7.8 mm18.9 mm5.0 mm
7x4.0 mm19.5 mm4.5 mm
8x0.0 mm19.9 mm4.0 mm
1030-1080nm1x11.5 mm0.0 mm≥ 97 %9.0 mm螺口直径55.0 mm或30x1mm连接螺纹606997
2x18.7 mm11.4 mm9.0 mm
3x18.2 mm15.2 mm9.0 mm
4x15.8 mm17.0 mm7.5 mm
5x12.6 mm18.2 mm6.0 mm
6x9.0 mm18.9 mm5.0 mm
7x5.2 mm19.5 mm4.5 mm
8x0.0 mm20.0 mm4.0 mm

BEX-M系列电动可调可变放大倍率扩束镜

BEX-M系列电动可调扩束镜简化了激光材料加工中的生产步骤,借助相应的软件接口,可以轻松集成到任何激光材料加工系统中。

  • 通过软件命令将缩放系数从1x无缝调整到8x

  • 有针对性地调整光束的发散度,闭环模式下的焦点补偿

  • 出色的光束稳定性,确保持续的高质量

  • 集成的软件功能可减少设置时间以提高生产效率

电动可调可变放大倍率扩束镜

 波长355nm515-540nm1030-1080nm
机械部分无级调节增量的扩束倍率<0.01
 配置更改时间<3s(从1x到8x)
 重量<1.2kg
 外部尺寸210x74.8x98.2mm
光学部透镜材料熔融石英
 最大剩余发散角在6mm光斑直径时<1mrad (输入处)
 GDD339fs²;(1030-1080nm);1580fs²;(515-540nm;2810fs²;(355nm)
 镀膜脉冲损伤阈值5.0J/cm²* (τ/[ns])^0.30;5.0MW/cm²[1030-1080nm]
 2.5J/cm²* (τ/[ns])^0.35;2.5MW/cm²[515-540nm]
 1.0J/cm²* (τ/[ns])^0.40;1.0MW/cm²[355nm]
 系统脉冲损伤阈值0.35J/cm²*(τ/[ns])^0.30;0.35MW/cm²[1030-1080nm]
 0.20J/cm²*(τ/[ns])^0.35; 0.20MW/cm²[515-540nm]
 0.10J/cm²*(τ/[ns])^0.40; 0.10MW/cm²[355nm]
 透过率≥97%
 光束指向稳定性≤0.3mrad
电气部分供电电压24±3V|<1.5A
 标准控制接口(可选)USB、数字接口(5V TTL 高电平3.7…7 V(可配置))、 以太网、 ProfiNet、 RS485、 RS232等
 软件界面C、C++、C、LabVIEW、Excel
 软件协议文本协议、二进制协议
环境条件运行环境温度5℃-40℃(非结露)
储存温度0℃-70℃(非结露)

备注:1.可按要求定制其他红外波长(如:980nm);2. 可根据要求增加附加选项,如安装支架、可调范围、自适应光纤耦合附加组件、可调光纤耦合附加组件、可调光束偏转装置等。
