PP-MgSLT晶体如何实现高效全波段激光转换

在激光技术领域，实现特定波长的稳定输出始终是核心难题。传统非线性晶体受限于相位匹配条件，常面临转换效率低、波长覆盖窄、光束质量差等瓶颈。而基于准相位匹配（QPM） 技术的PP-Mg:SLT（掺镁周期性极化铌酸锶钡）晶体，通过独特的微结构设计，正在颠覆这一局面。本文将深度解析其三类核心技术：体块晶体、扇形结构（Fan-out）及波导器件，揭示其如何覆盖紫外至中红外（UV-MIR） 光谱，并实现瓦级高功率输出。

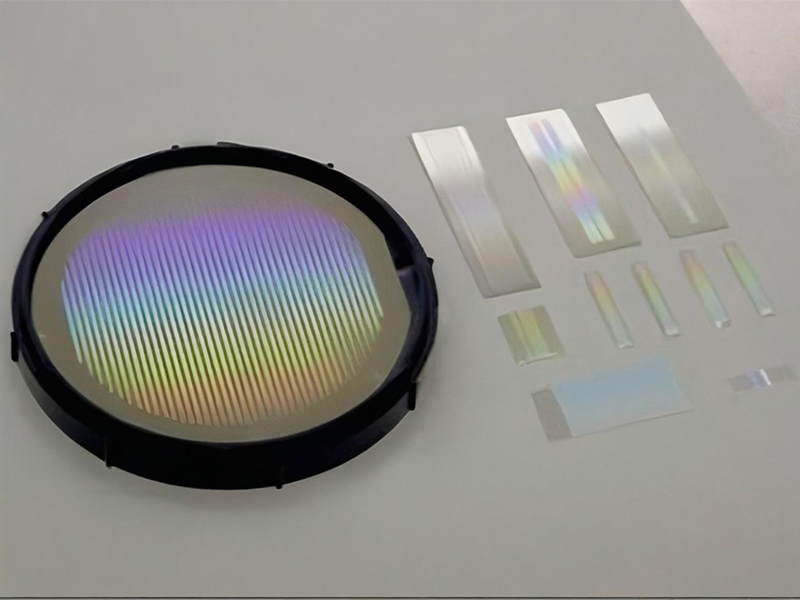

PPSLT-3.jpg" alt="PPSLT晶体"/>

技术核心：QPM原理与材料突破

准相位匹配机制

传统非线性晶体受限于自然双折射相位匹配，而PP-Mg:SLT通过周期性极化反转晶体畴结构（周期5.9–39.3μm），实现动量补偿。其非线性系数（deff>7.5 pm/V）远超KTP等传统材料，专利技术（US6211999等）保障了稳定性。

材料优势

• 宽温区操作：可在室温附近工作（典型相位匹配温度44±5℃），无需复杂温控

• 高损伤阈值：掺镁提升抗光伤能力，支持高功率泵浦

• 零走离效应：输出完美圆形光束，即使在三倍频（355nm）仍保持高质量光斑

三大形态的技术特性与应用场景

标准体块晶体：高功率输出的基石

参数特性：

• 尺寸组合：厚度0.5/0.8/1mm × 宽度2mm，长度5–30mm

• 镀膜技术：双波长增透膜（1064/532nm反射率<0.5%）

性能表现：

• SHG输出>1W（532nm），功率范围覆盖200–700nm

• 支持连续/脉冲激光的倍频（SHG）、和频（SFG）应用

扇形结构（Fan-out）：宽谱调谐的利器

创新设计：单晶体集成梯度周期（25种周期，5.9–39.3μm）

调谐能力：核心价值：

• 单器件实现483–1255nm连续调谐（需50℃温控）

• 支持可调谐激光器SHG、OPO/OPG参量振荡

飞秒激光直写波导：效率跃升19倍

结构突破：

• 芯径30μm / 包层140μm，长度20mm

• 周期7.98μm，AR镀膜优化

性能飞跃：

• 归一化外转换效率达 14.3 %/W（体块仅0.76%/W）

• 传播损耗<0.30 dB/cm，插入损耗0.6 dB

• 保持体块损伤阈值，输出圆对称光束

实测数据对比：技术路线的选择逻辑

工程选型建议：

• 需要宽调谐 → 选择Fan-out结构

• 追求高效率 → 采用波导器件

• 高功率输出 → 标准体块晶体

前沿应用与产业化落地

医疗与生物成像

• 通过OPO产生700–3000nm红外光，用于活体组织光谱检测

• 飞秒波导器件实现双光子显微术的高效激发光源

工业加工升级

• 瓦级绿光（532nm）切割铜箔，解决红外激光吸收率低难题

• 可调谐光源用于半导体缺陷检测（UV波段敏感探测）

量子技术突破

• 波导结构实现纠缠光子源片上集成，转换效率提升推动量子比特速率

三重技术路径的协同进化

PP-Mg:SLT通过材料改性（掺镁）、结构创新（梯度周期/波导）与工艺突破（飞秒直写），解决了波长、效率、功率的"不可能三角"：

• Fan-out结构以调谐范围取胜，单晶体覆盖可见至近红外

• 波导器件以效率突破为核心，19倍提升开启集成化时代

• 体块晶体凭功率稳定性占据工业主流

未来，随着周期设计精度提升（如亚微米畴结构）和混合集成方案（Fan-out+波导）的出现，PP-Mg:SLT有望在太赫兹生成、中红外传感等领域开启新一轮革命。
