二维音圈扫描镜：紧凑身躯，大角度精准控制的解决方案

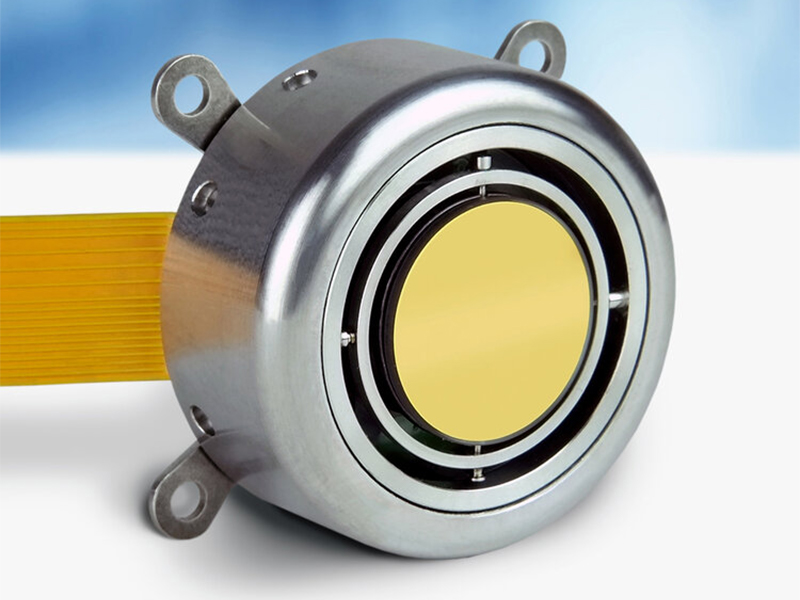

在现代光学系统中，对光束进行快速、精确的二维指向控制是许多尖端应用的核心需求。从自动驾驶汽车的激光雷达（LiDAR）到生物医学的眼动追踪，再到工业级3D打印，传统扫描技术往往在体积、角度范围和精度之间难以兼顾。二维音圈扫描镜（如Optotune的MR-15-30系列）的出现，凭借其独特的音圈电机（VCA）驱动和内置位置反馈系统，为这些挑战提供了高性能的解决方案。

核心优势：小身材，大角度，高精度

MR-15-30系列完美诠释了“紧凑型高性能”的定义：

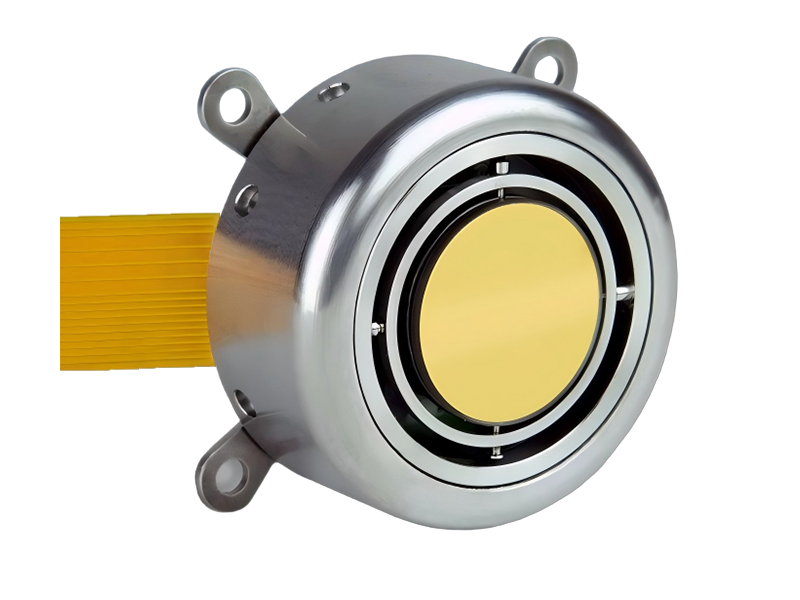

• 极致紧凑： 核心镜片直径仅15毫米，整体封装外壳直径仅为30毫米，高度14.5毫米，重量不足30克。这种超小型化设计使其易于集成到空间受限的设备中。

• 超大扫描角度： 其最显著的优势在于实现了±25°的机械倾斜角（Mechanical Tilt Angle）。在光学层面，这等效于高达100°的光学视场角（FOV）。如此大的角度范围在同类微型扫描镜中处于领先地位，极大地扩展了系统设计的灵活性。

• 闭环精度保障： 内置高精度位置反馈传感器是其区别于许多开环振镜的关键。该传感器配合14位模数转换器（ADC），可实现高达22 μrad（微弧度）的分辨率，位置重复性典型值达40 μrad。这使得系统能够利用标准的PID（比例-积分-微分）控制器实现真正的闭环控制，有效克服电机磁滞、摩擦等因素影响，确保长期稳定性和指向精度（校准精度典型值0.25°）。

• 可靠耐用： 基于成熟的音圈电机技术，其虚拟旋转点非常靠近镜面（仅1.3mm），有利于光学设计。严格的可靠性测试（如>2亿次机械循环、极端温度冲击、105g机械冲击、随机振动）证明了其工业级耐用性。

技术核心：音圈电机与位置反馈的协同

音圈电机驱动原理： 音圈电机本质上是基于洛伦兹力原理的直线电机（在此巧妙转化为旋转运动）。当电流通过置于永磁场中的线圈时，线圈会受到垂直于电流和磁场方向的力，驱动镜片绕轴旋转。其优势在于：

• 无接触、无摩擦： 避免了齿轮或轴承带来的摩擦、磨损和迟滞，运动平滑，寿命长。

• 高响应速度： 结构简单，惯性小，可实现较快的动态响应（小信号带宽达350 Hz）。

• 大推力/电流线性度好： 在较大范围内，驱动力（扭矩）与输入电流成良好线性关系（静态电机常数4.4 mN·m/A，动态常数3 mN·m/A），控制模型相对简单。

位置反馈系统的价值： 开环控制的扫描镜精度受温度漂移（典型值100 μrad/K）、磁滞、蠕变等因素影响显著。MR-15-30集成的光学或电磁式位置传感器，实时、精确地测量镜片实际偏转角度，并将此信息反馈给控制器。控制器将此实际位置与目标位置进行比较，计算出误差信号，并通过PID算法实时调整驱动电流进行纠偏。这种闭环控制是达到前述高分辨率、高重复性和高长期稳定性的根本保障。

性能表现：平衡速度、角度与功率

频率响应与带宽：

• 受限于机械谐振频率（典型值X轴：11-13 Hz， Y轴：15-18 Hz），其满量程（±25°）正弦运动带宽约为20 Hz。

• 小角度（±0.1°）正弦运动带宽可达350 Hz，展现出优异的动态响应潜力。

• 阶跃响应时间：小角度阶跃（0.1°）稳定时间（进入±5%范围）典型值约3.5 ms (使用MR-E-2控制器)；大角度阶跃（10°）稳定时间典型值约13 ms。

热管理与功率限制：

• 镜片产生的热量主要通过背面传导，必须紧密安装于金属散热器（铜或铝）。

• 关键限制参数：最大连续电流（单轴RMS 0.37A，双轴RMS 0.26A/轴）、峰值电流（10ms内2A）、最大平均驱动功率（1.5W）。

• 在高占空比快速振荡下，双轴总功耗可达4-5W，散热设计至关重要。器件内置温度传感器和安全互锁（85°C关断）。

光学性能： 提供多种标准镀膜选择：

• 保护金（Protected Gold）： >95%反射率（800nm - 2μm），适用于近红外至短波红外（SWIR）。

• 保护银（Protected Silver）： >96%反射率（450nm - 2μm），覆盖可见光至SWIR，需注意避免高湿度环境（存在变色风险）。

• 可见光介质膜（Dielectric VIS）： >97%反射率（450nm - 650nm），可见光波段性能最优且环境稳定性好，强烈推荐用于可见光应用。镜面平整度达λ/2 P-V @549nm。

应用场景

得益于其紧凑、大角度、高精度、高可靠性的特点，二维音圈扫描镜在众多领域大显身手：

汽车电子：

• 激光雷达（LiDAR）： 用于光束扫描，实现环境感知和3D建模，是自动驾驶和ADAS的核心传感器。

• 自适应前照灯（ADB）： 精确控制光束形状和方向，避免眩目对向车辆，提升夜间行车安全。

• 高级驾驶辅助系统（ADAS）： 如用于舱内监控、驾驶员注意力监测等系统的光束控制。

视觉与显示：

• 视场扩展（FOV Expansion）： 在AR/VR头盔或瞄准镜中，通过快速扫描小显示屏图像来合成大视场图像。

• 变焦（Zoom）： 通过控制光束路径实现光学变焦功能。

生物识别与医疗：

• 眼动追踪（Eye-Tracking）： 精确控制用于照射眼球和接收反射光的光束，实现高精度视线跟踪。

• 诊断设备： 用于共聚焦显微镜、光学相干断层扫描（OCT）等设备的快速光束扫描。

工业与制造：

• 3D打印（增材制造）： 特别是基于粉末床熔融（如SLM, SLS）或光固化（如SLA）的技术，用于精确控制激光束扫描路径。

• 激光加工： 如微钻孔、切割、打标中的光束定位。

• 光学检测： 快速扫描被测物体表面。

设计与集成要点

• 光束遮挡： 由于旋转中心紧贴镜面后（1.3mm），需注意光束直径、入射角和扫描角度的组合可能导致光束被镜框遮挡。文档提供了计算工具，0°入射时建议光束直径≤10mm以实现全FOV无遮挡。

• 热管理： 如前所述，良好的散热设计（金属散热器，接触紧密）是保证性能和寿命的关键，尤其在高速、大角度扫描应用中。

• 安装与对准： 推荐使用外壳外径（OD）而非M2螺丝孔进行横向对准，确保机械稳定性。

• 电气接口： 采用20针0.5mm间距FPC排线连接，提供线圈驱动（X+, X-, Y+, Y-）、位置传感器供电与反馈信号（模拟电流输出）、I2C接口（连接板载温度传感器LM75B和EEPROM M24C08）。

• 控制器： 推荐使用配套的MR-E-3镜片控制器进行闭环驱动。Optotune提供包含控制器、镜片头和散热器的完整开发套件（带评估软件Optotune Cockpit及多种SDK），加速客户评估和集成。

总结

二维音圈扫描镜MR-15-30代表了精密光束控制技术的一次重要进步。它将音圈电机的大角度、快响应、无摩擦优势与闭环位置反馈带来的高精度、高稳定性完美结合，并封装在极其紧凑的空间内。这种独特的能力组合，使其成为解决激光雷达小型化、提升眼动追踪精度、实现高速3D打印等前沿技术挑战的理想选择。随着自动驾驶、元宇宙、先进制造和生物医疗等领域的持续发展，对高性能、微型化光束扫描器件的需求将不断增长。具备位置反馈的二维音圈扫描镜凭借其卓越的综合性能，无疑将在这些领域的下一代产品中扮演更加核心的角色，持续推动光学系统向更小、更快、更智能的方向演进。
