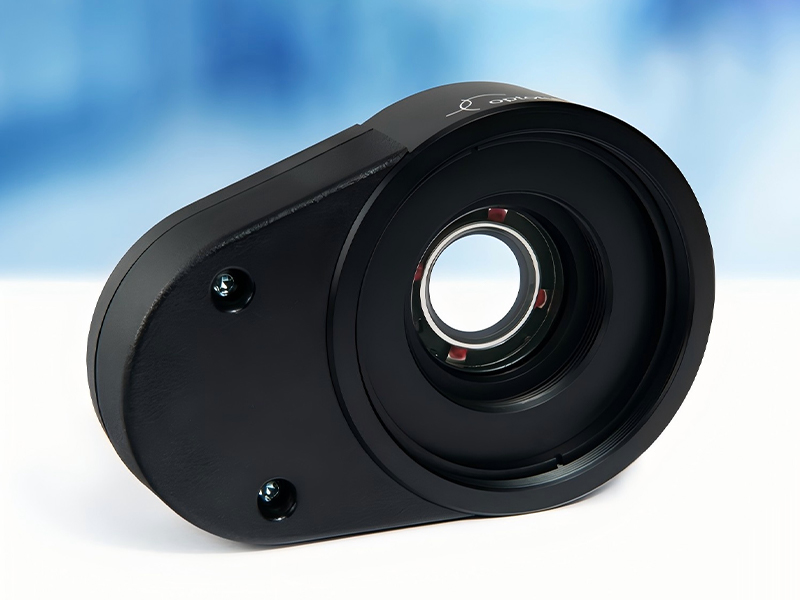

电动调焦镜头 EL-12-30-TC：高性能可调焦光学解决方案

电动调焦镜头 EL-12-30-TC 是一款基于先进变形状透镜技术的紧凑型光学组件，专为集成于各类光学系统（OEM）而设计。该镜头通过电流控制实现毫秒级焦距调节，具备高可靠性、宽温区适用性以及卓越的光学性能，适用于工业检测、机器视觉、医疗成像、自动驾驶、安防监控及科研仪器等多个领域。

核心技术特点

1. 快速电控调焦机制

EL-12-30-TC 采用音圈执行器与弹性聚合物膜结构，通过电流控制透镜曲率，实现从凹面到凸面的连续可调。其响应时间仅为 3 ms，稳定时间可缩短至 10 ms（配合信号调理），适用于高速动态成像场景。

2. 宽范围光焦度调节

• 光焦度范围：–6 至 +10 dpt（屈光度）

• 控制电流：–250 mA 至 +250 mA（标称），最大可达 ±300 mA

• 静态光焦度（0 mA）：–1 至 +2 dpt（典型值）

3. 优异的光学性能

• 通光孔径：11.6 mm

• 透射波段：450–1050 nm（可见光至近红外）

• 波前误差：0.15–0.23 RMS @532 nm（取决于安装方向）

• 透射率：>95%（标准宽带镀膜）

4. 强大的环境适应性

• 工作温度：–20°C 至 65°C

• 存储温度：–40°C 至 85°C

• 抗震抗冲击：通过 ISO 9022 多项环境测试

• 使用寿命：超过 100 亿次循环（20 Hz 正弦驱动）

5. 低功耗与高集成度

• 功耗：55 mW（±60 mA）至 940 mW（最大）

• 集成温度传感器与EEPROM，支持I2C通信，便于系统校准与状态监控

应用领域

工业检测与机器视觉

EL-12-30-TC 可快速调整焦点，适用于高速生产线上的产品质检、尺寸测量与表面缺陷检测，提升检测效率与精度。

医疗内窥与显微成像

在医疗设备中，该镜头可用于内窥镜、显微镜等设备的实时焦平面调节，支持高分辨率成像与视频采集。

自动驾驶与激光雷达（LiDAR）

其快速响应特性使其适用于LiDAR系统中的动态聚焦，增强在不同距离下的探测能力与信号质量。

安防与监控镜头

支持红外波段成像，适用于昼夜监控系统，可在不同光照条件下保持清晰成像。

科研与实验光学系统

可用于自适应光学、光束整形、激光加工等需快速调焦的实验场景。

机械与电气集成优势

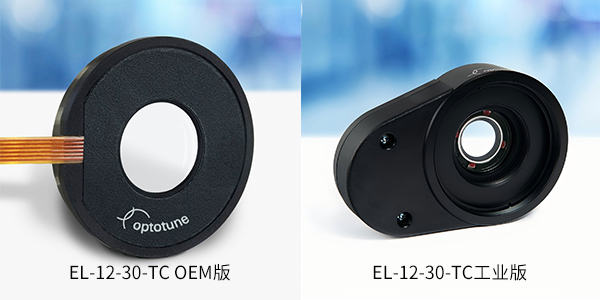

1. 多种接口选项，兼容性强

相比许多单一接口的竞品，EL-12-30-TC提供多种机械与电气接口组合：

• 机械接口：除基本无螺纹版本外，还可选配M40.5×0.5螺纹和C接口适配器，支持旋转锁定，兼容tdorlabs、Edmund Optics、Qioptiq等主流光学安装组件。

• 电气接口：提供6-pin FPC柔性电缆和6针Hirose连接器两种方案。Hirose连接器版本更适用于振动、高湿等恶劣环境，这是许多同类产品未能覆盖的。

2. 集成智能控制与传感功能

不同于传统仅支持电流驱动的调焦镜头，EL-12-30-TC内置：

• 温度传感器（Maxim Integrated MAX31875）

• EEPROM存储器（ON Semiconductor CAT24C64）

用户可通过I²C接口实时读取温度数据和存储校准参数，实现温度补偿和系统预标定，大幅提升系统级精度和稳定性。这一功能在多数组件中属于高阶选项，在EL-12-30-TC中则为标准配置。

3. 支持嵌入式控制器集成

产品系列中的“-C-E”型号可选配嵌入式控制器ECC-1C，提供：

• 模拟电压输入（0-10V）

• UART/TTL通信接口

• GPIO触发功能

用户无需外置控制器即可实现闭环控制，降低了系统复杂性与集成成本，这在实际部署中是一大竞争优势。

可靠性认证：超越标准的验证体系

EL-12-30-TC所通过的可靠性测试不仅符合国际标准，更在多项加速老化测试中展现出卓越的机械与环境耐久性，与行业普通产品形成鲜明对比。

1. 极端环境适应性

产品在以下测试中全部通过，表现出强于多数竞品的环境特性：

2. 超长机械寿命

• 循环寿命：在20Hz正弦波驱动下可完成超过100亿次全幅度机械运动，远高于一般电动镜头所能承诺的寿命（通常为数千万至一亿次）。

• 持续测试进行中：该产品仍在持续进行循环测试，进一步验证其超长使用寿命，为用户提供长期可靠运行的信心。

3. 符合国际环保与安全标准

• 全面符合RoHS与REACH指令，满足全球主要市场的准入要求。

• 无自发荧光、无双折射、与偏振无关，适用于高精度光学和生物成像场景，优于部分存在材料局限性的竞品。

为什么选择EL-12-30-TC

在电动调焦镜头市场中，EL-12-30-TC凭借其灵活的集成选项、智能化的内置传感功能、军工级的可靠性验证以及超长的机械寿命，显著提升了系统设计的便利性和终端的运营稳定性。无论是用于工业检测、自动驾驶LiDAR、医疗成像还是科研实验，该产品都能提供更高水平的性能保障和更低的总体拥有成本（TCO），是其成为行业优选的重要原因。
