光束位移器BSW-20技术原理与应用分析

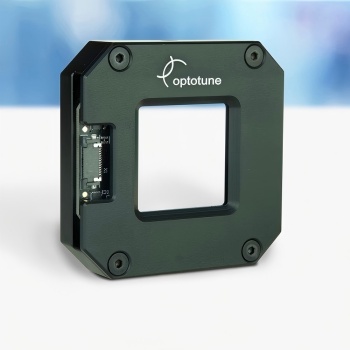

BSW-20光束位移器是一种基于音圈执行器驱动的高精度光学器件，通过控制玻璃窗的微角度倾斜实现光束的横向位移。该设备可将成像系统的空间分辨率提升至传统结构的4倍，适用于成像与非成像两大领域。标准版本支持最大4.8 μm的光束位移，通光孔径为20×20 mm，外形尺寸50.8×50.8×12 mm，重量53 g。

一、工作原理与技术特性

核心机制

光束位移通过精确控制B270光学玻璃的倾斜角度实现。根据折射定律，光束经过倾斜平面时会产生横向偏移。单轴最大机械倾角为±5.2 mrad（±0.3°），双轴同时驱动时最大倾角为±3.5 mrad（±0.2°）。在折射率1.523的玻璃介质中，该倾角可转换为4.8 μm的物理位移量。

运动控制系统

• 驱动方式：音圈执行器提供毫秒级响应，上升时间典型值1.3 ms，稳定时间4 ms

• 控制模式：开环控制，可选配外部反馈传感器

• 分辨率：配合ICC-4C-2000控制器可达4 μrad

• 动态性能：共振频率130±5 Hz，正弦信号带宽250 Hz（±2.3 mrad条件下）

光学性能

• 面形误差：RMS值小于80 nm

• 透过率：在400-680 nm波段超过98%（入射角0-34°）

• 光学材料：B270玻璃，阿贝数58.5，VIS镀膜优化可见光传输

• 表面质量：符合ISO 10110标准（5/5×0.2；L1×0.04；C3×0.2）

二、分辨率增强实证分析

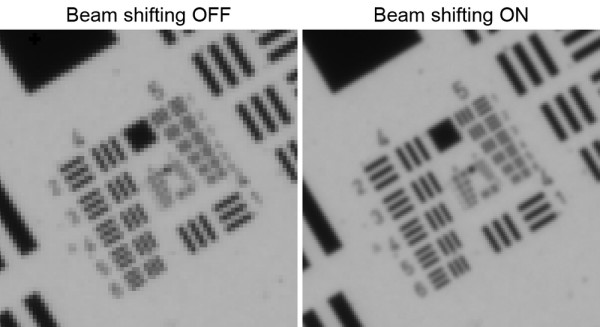

单色成像系统测试

使用IMX183传感器配合35 mm镜头时，分辨率从198 lp/mm（USAF 1951分辨率板第4组第4单元）提升至280 lp/mm（第5组第1单元），超越该传感器208 lp/mm的奈奎斯特极限。这表明通过4.8 μm光束位移实现了超分辨率成像。

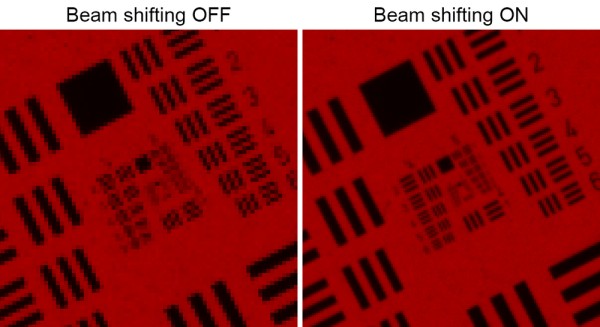

彩色成像系统测试

基于IMX265传感器的测试显示，分辨率从65 lp/mm（第3组第4单元）提升至130 lp/mm（第4组第4单元），接近传感器145 lp/mm的奈奎斯特极限。该性能使得RGB三通道均可获得全分辨率数据，解决了彩色滤光片阵列导致的空间采样损失问题。

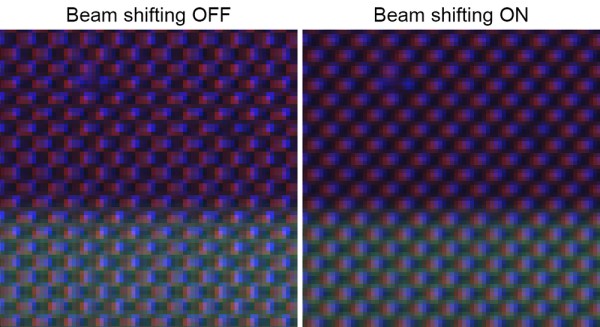

显示器检查

上述应用于显示器检测的示例表明，所有色彩通道的分辨率越高，彩色显示器上的缺陷检测就越容易。您能发现缺失的两个红色像素吗？

三、典型应用场景

成像应用

• 投影系统：通过微扫描技术提升有效像素密度

• 超分辨率成像：突破传感器像素尺寸限制

• 显示器检测：案例显示可识别单个RGB像素缺失（如2个红色像素的缺失检测）

• 监控系统：增强细节捕捉能力

非成像应用

• 光纤耦合：优化光斑定位精度

• 3D打印：实现曝光点的精确定位

• 计量学：用于微位移测量与光束控制

四、系统集成方案

电气特性

• 最大连续电流：单轴300 mA，双轴每通道200 mA

• 峰值电流：1 A（持续10 ms）

• 功耗：平均低于2 W

• 线圈电阻：每通道9.8 Ω

控制架构

• 控制器：ICC-4C-2000+扩展板，单控制器支持2台BSW-20

• 接口方式：GUI控制软件（Optotune Cockpit）或Python/C# SDK

• 辅助功能：集成I²C接口温度传感器（地址0x98/0x99）和EEPROM存储（地址0xA0/0xA1）

五、技术优势总结

BSW-20光束位移器的核心价值在于：

1.通过物理位移突破光学系统衍射极限与传感器采样限制

2.音圈驱动实现毫秒级响应，满足动态应用需求

3.二维可编程控制支持复杂扫描轨迹

4.标准光学接口与紧凑结构便于系统集成

5.开环控制结合可选反馈满足不同精度需求

该技术为需要超越传统分辨率极限的应用提供了有效解决方案，特别是在成本敏感或技术受限无法直接使用更小像素传感器的场景中，展现出显著的技术经济效益。随着机器视觉、精密制造等领域对分辨率要求的不断提升，光束位移技术将在现代光学系统中发挥日益重要的作用。
