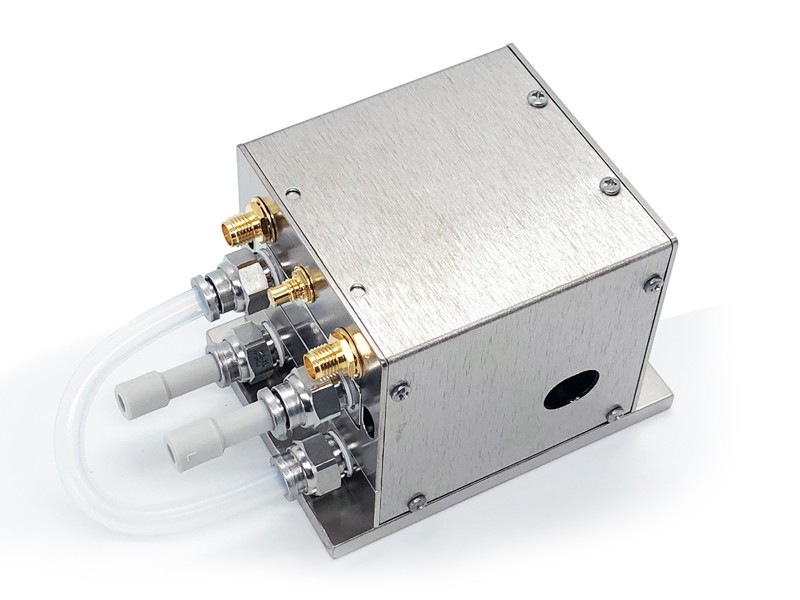

高端PCB微孔加工遇瓶颈？声光偏转器AOD或成破局关键

随着5G通信、AI算力、汽车电子及先进封装产业快速发展，HDI PCB、IC载板等高端电子制造领域对微孔加工提出了更高要求：更小孔径、更高深宽比、更优孔壁质量以及更高量产效率。传统XY平台+振镜两级架构受机械惯性限制，高频微轨迹扫描易出现椭圆孔、孔壁粗糙、底铜损伤、批量一致性差等问题。声光偏转器（AOD）凭借无机械运动、高速响应、单脉冲级精准控制及高精度光束偏转能力，正在成为下一代高端UV激光微加工系统的核心技术方向。

新特光电专为UV激光钻孔、超快精密设备研发团队撰写的《AOD二维激光扫描技术白皮书》，完整打通声光物理、FPGA硬件、射频驱动、闭环补偿、量产工艺、器件选型全技术链条，是设备研发、工艺调试、光学选型工程师的一手参考资料，系统解析：

• AOD声光偏转原理与二维扫描技术

• AOD与传统振镜方案的技术差异

• FPGA实时控制架构在高速扫描系统中的优势

• DDS射频控制、访问时间补偿及闭环反馈技术

• XY平台+振镜+AOD三级协同扫描架构

• PCB微孔、IC载板、先进封装等典型应用方案

这份白皮书，或许正好戳中你最近正在纠结的几个工程问题：

• AOD和振镜到底怎么选？三级架构值不值得上？

• FPGA还是DSP做AOD实时控制，架构怎么权衡？

• 访问时间、频率切换速度、光斑移动速度——这几个参数到底怎么算，选型时容易踩哪些坑？

• 温漂怎么补偿？RF功率和衍射效率的非线性怎么标定？

• 中心开孔/螺旋扫描/多环修孔，工艺参数怎么配才不崩边？

作为英国Gooch & Housego（G&H）在中国的授权代理商，新特光电长期专注于声光、电光器件及激光光电子解决方案，为工业激光制造、半导体加工、科研仪器等领域提供从器件选型、系统匹配到应用优化的一站式技术支持。这本白皮书将一线工程问题系统梳理成完整技术指南，涵盖从声光物理原理、FPGA+AOD硬件架构、闭环反馈算法，到中心开孔/螺旋扫描/多环修孔等具体工艺参数，并附有HDI板、IC载板等实际工程案例与选型指南。面向激光加工设备研发人员、工艺工程师及器件选型技术决策者，可作为AOD技术评估与工程落地的系统参考。欢迎交流探讨，也欢迎转发给身边正在做AOD技术评估的同行！

完整版下载：https://www.sinteclaser.com/static/upload/file/AOD-2D-Laser-Scanning-Technology-White-Paper.pdf
