金属3D打印SLM设备全套光学器件方案

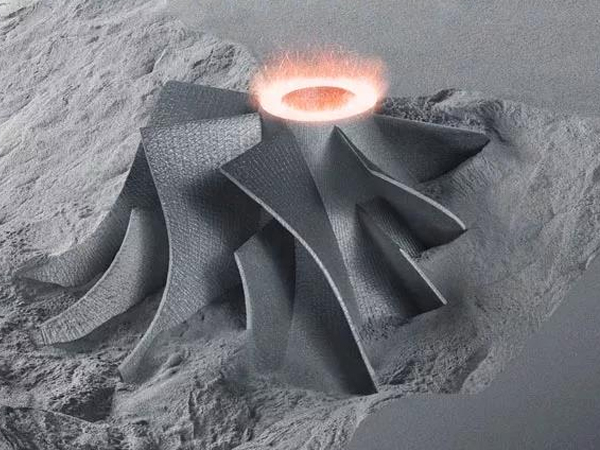

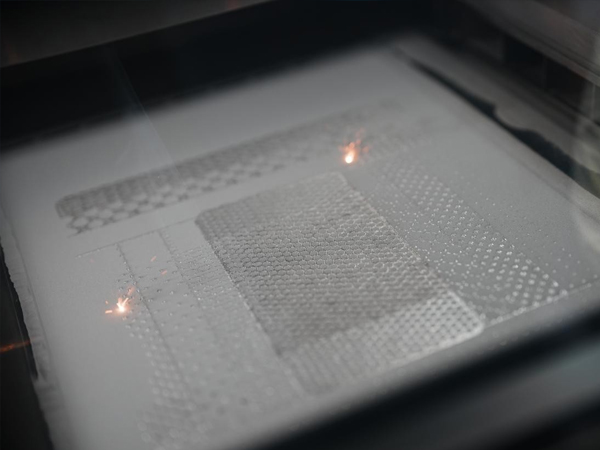

选择性激光熔化（Selective Laser Melting, SLM）是一种金属增材制造技术，通过高能激光逐层完全熔化金属粉末并冷却凝固，构建出致密的三维金属零件。它属于粉末床熔融（Powder Bed Fusion, PBF）技术的一种，也是目前工业上最成熟、应用最广泛的金属3D打印工艺之一。在当今生产制造中，它与 SLS（选择性激光烧结）同为金属3D打印的主流应用技术，广泛应用于快速原型制作和批量生产。

金属3D打印SLM的技术的主要优势

• 卓越的材料致密度：SLM通过完全熔化金属粉末，最终零件的致密度可达到99%以上，机械性能媲美甚至优于传统铸造与锻造工艺，非常适合高性能要求的应用场景。
• 支持复杂结构设计：依托增材制造自由成形的特性，SLM可以轻松实现拓扑优化、晶格结构、内部冷却通道等传统工艺难以制造的复杂几何形状，极大释放设计潜力。
• 适配多种金属材料：SLM兼容多种高性能金属粉末，包括钛合金、铝合金、不锈钢、镍基高温合金、钴铬合金等，广泛应用于航空航天、医疗器械、汽车工业等领域。
• 缩短产品开发周期：通过快速原型制造和小批量直接生产，SLM能够显著缩短从设计到成品的整体时间，大幅提高新产品上市速度，助力企业抢占市场先机。
• 减少材料浪费：与传统减材加工（如CNC铣削）相比，SLM仅在需要的位置沉积材料，材料利用率更高，尤其在加工高价值金属（如钛合金）时，具有明显的成本优势。
• 支持数字化制造和定制化生产：基于数字模型直接制造，SLM特别适合个性化定制，如医疗植入体、定制航空零件等，实现真正意义上的按需生产。

金属3D打印SLM的技术的主要局限

• 设备和运营成本较高：SLM设备采购价格昂贵，且运行中对气氛控制（如充氩保护）、粉末回收系统等有较高要求，整体运营成本远高于塑料3D打印或传统加工方式。
• 打印速度相对较慢：受限于激光单点扫描机制和金属粉末层厚，SLM整体成形速度较慢，大尺寸零件的生产周期较长，不适合极大批量的低成本生产。
• 对支撑结构高度依赖：由于金属熔池冷却时容易产生热应力与翘曲，SLM打印过程中通常需要设计大量支撑结构，后续去除支撑会增加额外的工序和成本。
• 后处理需求复杂：为达到最终力学性能和表面质量，SLM零件通常需要经历热等静压（HIP）、热处理、去支撑、表面加工等多个后处理步骤，增加了整体制造周期。
• 粉末管理严格：金属粉末必须具备高纯度、合适的粒径分布和良好的流动性，同时在使用过程中需防止氧化、吸湿和污染，对存储和操作环境要求极高。
• 零件尺寸受限：受限于SLM打印机的成形仓体积，目前单件构建尺寸通常在300mm至500mm之间，对于超大型金属构件仍存在一定局限，需要分块打印后拼接。

金属3D打印SLM技术的典型应用和未来趋势

随着增材制造技术的不断成熟，SLM金属3D打印已成为航空航天、医疗植入、汽车轻量化与消费电子领域的重要突破力量。下面，让我们聚焦这些行业中最具代表性的前沿应用。

1. 航空航天：轻量化与集成设计的新引擎。航空航天领域对结构强度、重量控制和零部件复杂度有极高要求，SLM技术凭借高致密度和自由成形的特性，为发动机、喷嘴、支撑结构等关键部件的创新设计提供了可能。
2. 医疗植入物：量身定制，精准医疗的加速器。SLM使医疗植入物精准匹配患者需求，提升术后康复效果。
3. 汽车轻量化：推动电动化与性能革命。汽车产业在向新能源和智能化转型的过程中，对零部件的轻量化和高性能需求愈发迫切。SLM技术通过一体化结构设计和高性能材料的应用，为电动汽车提供了更高效的解决方案。
4. 消费电子：微型高效的新动力。在空间受限而性能需求极高的消费电子领域，SLM技术同样展现出独特的优势。其微米级的制造精度和复杂内部结构的成形能力，使得智能手机、智能穿戴设备中的微型散热组件、金属骨架正日益广泛地采用SLM制造。

目前市场上主要的金属3D打印SLM技术方案

金属3D打印主要分为几类，其中最核心和成熟的是SLM/LPBF（激光粉末床熔融）。还有一些变种或相近技术用于不同场景：

各方案均建立在SLM核心工艺之上，但在激光架构、扫描策略、控制/监测系统等方面有不同优化。

主流SLM技术方案与核心激光组件

市场上的SLM方案主要围绕提升效率、精度或实现特殊光束形态进行创新，其核心组件组成相似，但具体配置不同。

主流金属3D打印SLM技术方案需要的激光组件与配件

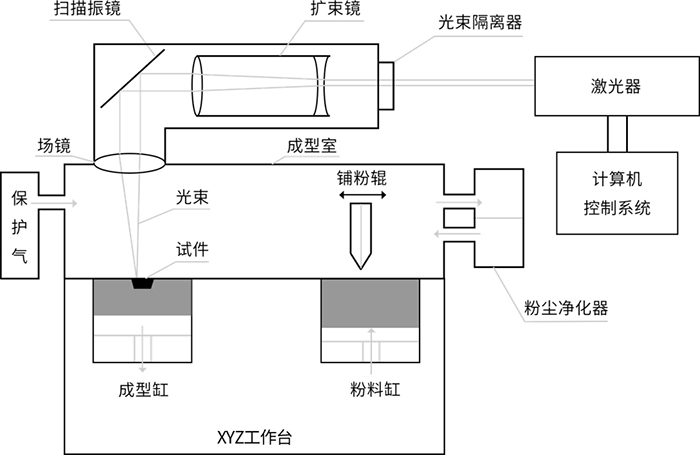

一个完整的SLM系统由多个模块构成，每部分都与激光精密加工密切相关，这些组件是SLM设备实现精密加工的关键，每个都有其不可替代的作用。其核心组件的协作流程和功能如下：

武汉新特光电提供覆盖SLM光学全链路的完整组件与解决方案。借助精密扫描、稳定激光与环境控制，实现高强度、复杂金属部件的制造。目前行业仍在向多光束高效产能、大尺寸打印、自动化监控方向发展，这些技术方案在核心激光组件选型上也不断优化（更高功率、更好光束质量、更快扫描速度）。

激光器 光源

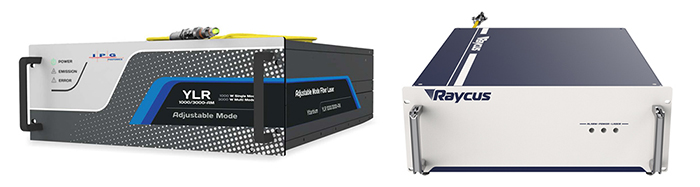

激光器是SLM设备提供能量的核心功能部件，直接决定SLM零件的成型质量。SLM设备主要采用光纤激光器，光束直径内的能量呈高斯分布，转换效率高、性能可靠、寿命长、光束模式接近基模等，优势明显。有些用于微加工或高精度方案也会采用半导体/固态激光器，选用光纤激光器是SLM行业标准，因为功率稳定、体积小、光束质量好，适合长期工业应用。

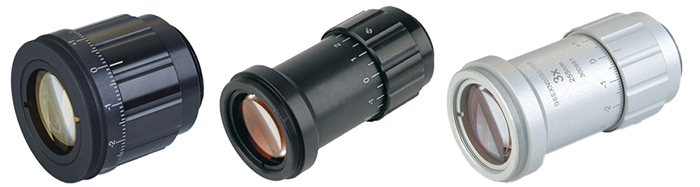

激光准直与扩束光学模组

激光准直与扩束光学模组是金属3D打印SLM设备非常关键的组成部分，它们确保激光束的质量和能量分布适合于打印工艺。这些光学元件的作用是将激光光束从激光器输出端进行准直，并通过扩束调整光束的尺寸，以保证其在打印过程中具有稳定的光斑和均匀的能量分布。尤其是确保多台SLM设备间的光斑一致性（圆形度、直径），抑制高功率连续工作下的热透镜效应与焦点漂移。保证光束波前像差的长期稳定。

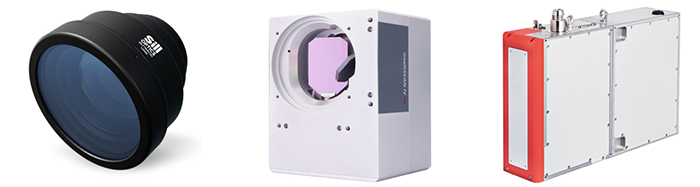

振镜扫描系统

扫描系统主要作用是快速将激光束在粉床上按路径扫描，形成熔化轨迹。主要器件包括振镜、F-Theta 扫描镜头或者动态聚焦镜头（多激光SLM必备），对于SLM工艺，这些器件选择至关重要，影响着激光束的精确度、焦点深度以及打印精度。选择这些器件时，应该根据SLM系统的要求来考虑焦距范围、光斑尺寸、调节速度等因素。SLM成型致密金属零件要求成型过程中固液界面连续，这就要求扫描间距更为精细。因此，所采用的扫描策略数据较多，数据处理量大，要求振镜系统的驱动卡对数据处理能力强、反应速度快。另外，我们还提供可配合多激光系统标定的场镜，支持光路重叠区域的精确校准，助力高效多激光设备开发。

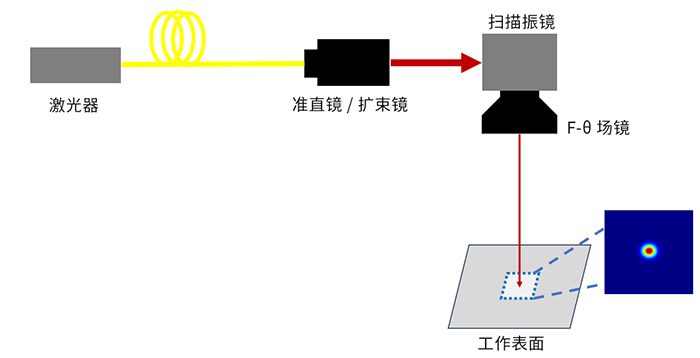

下图是金属3D打印SLM设备基础光路图

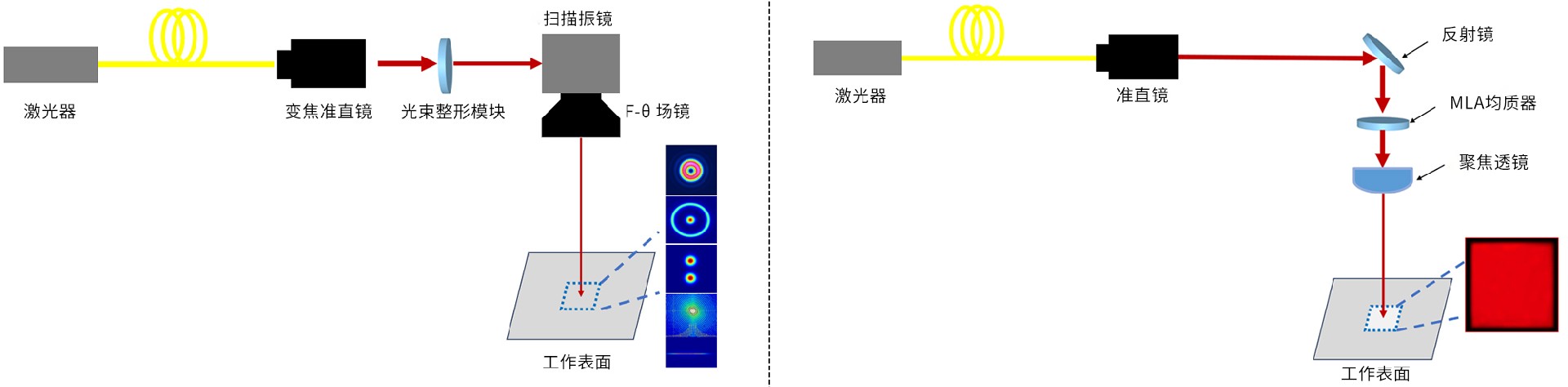

在基础光路中加入整形模块，改善或解决SLM 3D打印存在的重难点问题，如：加工效率问题、加工过程飞溅问题、高分辨率加工问题（下图左），以及温度梯度引入的翘曲问题等（下图右）。

针对3D打印对在航空航天、医疗、汽车等多个领域不同加工工艺的需求，新特光电提供的分束、变焦准直器、点环DOE、贝塞尔光束、匀化等多种整形方案，应用于3D打印激光粉末床熔化增材制造技术（LPBF）之一的激光选区熔化工序中，解决了加工效率问题、加工尺寸变化问题、加工过程飞溅问题、更高分辨率的加工、温度梯度导致的翘曲问题。除此之外，我们还提供配套的高性能扩束镜、定焦准直器，变焦准直器、场镜、反射镜、透镜、环形DOE、锥透镜、波片等光学元件和相关机械件，能够最大化整形光束为激光加工带来的优势。

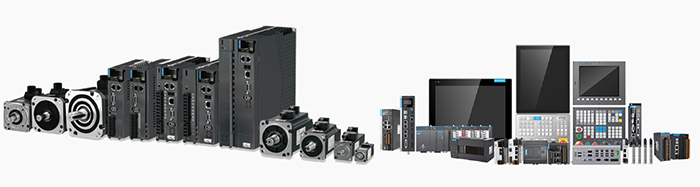

伺服电机/PLC/控制系统

在金属3D打印-SLM（选择性激光熔化）设备中，伺服电机、PLC（可编程逻辑控制器）和控制系统是非常关键的组成部分，通常用于控制打印平台、激光扫描系统、熔池观察系统等精密运动。这些组件需要具备高精度、高响应速度和稳定性，以保证金属3D打印的精度和效率。

面向多激光SLM系统的光学支持能力

随着金属3D打印效率需求的持续提升，双激光、四激光乃至多激光并行扫描，已经成为SLM设备的主流技术发展方向。多激光架构在显著提升成形效率的同时，也对光学系统提出了更高要求，尤其体现在多光路一致性和扫描区域衔接精度上。在光学层面，多激光SLM系统的核心挑战在于：如何确保每一条激光通道在光斑尺寸、光束质量、焦点位置及扫描畸变上的高度一致，以及多个振镜扫描区域在拼接与重叠区域内实现光斑与能量的无缝过渡，从而避免成形缺陷和性能波动。

我们提供面向多激光SLM系统的系统化光学配合方案：一方面，通过一致性设计与严格筛选的多通道光学镜片组，从源头确保各激光通道参数高度匹配，显著降低整机系统的标定和调试难度；另一方面，可根据设备结构和布局需求，定制化提供预对准的合束光学模块或紧凑型集成光路单元，帮助设备厂商缩短集成周期、提升装配效率。同时，我们还可提供光学层面的标定与数据支持，协助客户完成多激光系统的现场标定、调试与长期稳定运行。

通过软硬件协同与光学系统级支持，帮助客户更快、更稳地实现多激光SLM设备的工程化落地。
