Sill F-Theta镜头：适用于高功率紫外激光的远心扫描透镜

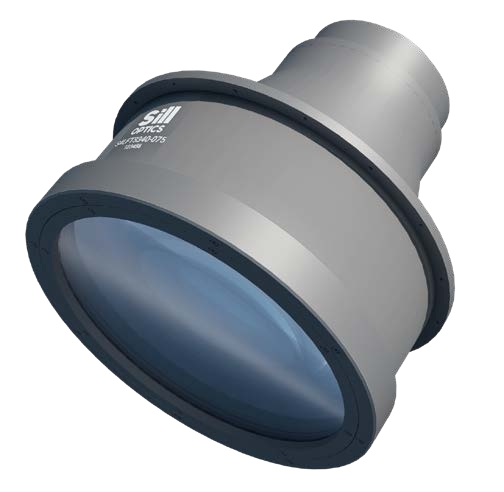

在高功率紫外激光精密加工领域，扫描系统的最终性能极限并不仅仅由激光器或振镜决定，而是很大程度上依赖于其核心光学组件——F-Theta 镜头。S4LFT3340-075 型 F-Theta 镜头作为一款专为 343nm 与 355nm 波长设计的像方远心透镜，体现了在追求高功率、高精度与大范围加工兼容性方面的光学工程设计成就。

高功率激光耐受性与热稳定性设计

面对高功率紫外激光的严苛环境，光学元件的首要挑战是能量负载与长期稳定性。S4LFT3340-075 的核心材料采用熔融石英（Fused Silica），该材料在紫外波段具备固有的低吸收与高损伤阈值特性。其镀膜设计可承受 1.0 J/cm²（1ns脉冲，50Hz）的能量密度，并明确兼容单脉冲与超短脉冲操作，这为各类高功率、高能量激光应用提供了硬件基础。

热影响是制约高功率激光加工精度与一致性的关键因素。该镜头通过材料选择与光学设计，将吸收率控制在极低水平（公差±25%），并确保在正确维护下性能可恢复。这种对热管理的重视，直接转化为加工过程中的焦点稳定性，有效抑制了由热透镜效应引起的焦点漂移与光斑畸变，为长时间、高重复频率的工业级作业提供了可靠性保障。

远心光学架构对于加工一致性的保障

在激光扫描加工中，若光束入射角随扫描场位置变化，将导致焦点偏移与光斑形状失真，严重影响边缘垂直度与加工轮廓精度。S4LFT3340-075 所采用的像方远心设计，将最大远心误差严格控制在 0.9° 以内。

这意味着，在整个扫描范围内，聚焦光束的主光线始终与焦平面近似垂直。从应用角度看，该特性确保了无论激光束扫描至工作区域的中心还是边缘，光斑都能保持一致的形状与能量分布。这对于精密打标、晶圆划片、微细电路加工等要求边缘垂直与尺寸均一的应用而言，是不可或缺的性能指标。

大扫描范围与均匀光斑性能的协同实现

该镜头支持 205mm x 205mm 的大尺寸扫描场，同时在整个区域内维持高度的光斑均匀性。其有效焦距在不同波长下（338.0mm @343nm, 340.0mm @355nm）经过精确优化，确保扫描位置与偏转角度呈严格的线性关系（即 F-Theta 条件）。

光斑性能方面，针对理想高斯光束（M²=1），镜头在 86.5% 能量 encircled 水平下提供了全场一致的 spot 直径。这种全场一致性来自于对像差（特别是场曲与畸变）的精密校正。均匀的光斑形状直接决定了加工痕迹的均匀性，无论是在材料表面处理、薄膜选择性剥除还是深层雕刻中，都能获得预期的一致加工效果。

长工作距离与系统集成考量

长达 468mm 以上（@343nm）的工作距离，为实际加工环境提供了宝贵的空间裕度。这一设计允许在镜头与工件之间安装保护窗、吹气除尘装置或视觉监测系统，而无需担心碰撞风险。明确的孔径光阑位置与振镜安装距离指引，简化了光路对齐过程，提升了扫描系统的集成效率与可维护性。

结论

S4LFT3340-075 远心 F-Theta 镜头超越了基础成像功能，它是针对高功率紫外激光加工系统中关键挑战——功率耐受性、热稳定性、加工一致性与大范围均匀性——所提供的一项综合光学解决方案。其设计哲学围绕确保最终加工结果的精度、可重复性与效率而展开，使其成为高端激光微加工、半导体处理及科研装置中值得信赖的光学基石。通过对光学性能的边界进行严格定义与控制，该镜头为工艺开发人员提供了一个稳定且可靠的平台，使其能够充分发挥高功率紫外激光的加工潜力。
