场镜的具体作用是什么?如何来选择

时间:2020-10-16 来源:本站 访问量:1010

工作在物镜焦平面附近,可以有效减小探测器尺寸的透镜,被称为场镜

准确来说,场镜应该工作在物镜的像平面。一方面:场镜的物平面和主平面重合,由主平面的特性可知其放大率为1,因此对系统的放大率无贡献;另一方面,场镜应该将物镜的光阑面投影在目镜的入瞳上,对于单透镜而言,光阑面也就是出瞳,这样可以保证物镜的出射光能够最大限度地通过目镜。如果用在扫描系统中,则探测器替代了目镜的入瞳。

平场聚焦镜,也称场镜、f-theta聚焦镜,是一种专业的透镜系统,目的是将激光束在整个打标平面内形成均匀大小的聚焦光斑,是激光打标机的最重要配件之一。

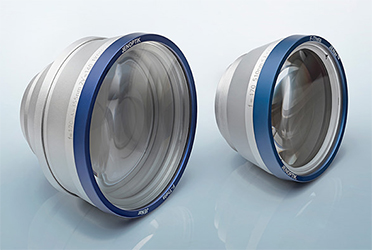

场镜

激光打标机激光场镜的主要作用是:

1、提高边缘光束入射到探测器的能力;

2、使探测器光敏面上的非均匀光照得以均匀化;

3、在相同的主光学系统中,附加激光场镜将减少探测器的面积;如果使用同样的探测器面积,可扩大视场,增加入射的通量;

选用场镜,主要考虑的技术参数是工作波长、入射光瞳、扫描范围和聚焦光斑直径。

工作波长:主要是看激光器的波长,场竟是在给定的激光波长镀膜的。如果不在给定的波长范围内用场镜,场镜会被激光烧坏的。

入射光瞳:如使用的是单片镜,反射镜置于入射光瞳的地方,最大可用光束的直径等于入射光瞳的直径。

扫描范围:场镜能扫描到的范围越大,当然越受使用者的欢迎。但是如果增加扫描范围,聚焦光点变大,失真度也要加大。另外加大扫描范围,场镜焦距和工作距也要加大。工作距离的加长,必然导致激光能量的损耗。还有聚焦后的光斑直径跟焦距成正比,这意味着加大扫描范围,聚焦光斑直径跟着加大,光斑聚得不够细,激光的功率密度下降非常快(功率密度跟光斑直径的2次方成反比),不利于加工。所以使用者要根据不同的加工面积选用最适合的场镜,或者备用几个不同扫描范围的场镜。

聚焦光斑直径:对于入射激光束直径D、场镜焦距F和光束质量因子Q的扫描系统,聚焦光斑直径d = 13.5QF/D (mm)。所以用扩束镜可以得到更小的聚焦光斑。

武汉新特光电是一家激光配件、激光器和激光设备的全产业链产品服务商,提供的场镜其优势具有高精度:新的安装技术,确保了所需的精度水平;高效灵活:能应对高达4Kw的光功率,而无需主动冷却;非常耐用:得益于特殊的低污染安装技术;连续稳定性:全面的测试保证了批量生产的一致性。
