新型激光透镜用于PCB大批量生产

时间:2020-12-11 来源:新特光电 访问量:1062

工作在物镜焦平面附近,可以有效减小探测器尺寸的透镜,被称为激光场镜

激光场镜是激光打标机设备必备的一个配件,又叫平场聚焦镜、扫描透镜、F-θ镜。主要用于将振镜出来的光在一个平面上聚焦。

激光场镜的主要作用是:

1、提高边缘光束入射到探测器的能力;

2、使探测器光敏面上的非均匀光照得以均匀化;

3、在相同的主光学系统中,附加激光场镜将减少探测器的面积;如果使用同样的探测器面积,可扩大视场,增加入射的通量。

在工业生产中使用超短激光脉冲生产电子产品时,获得高精度和可重复的激光脉冲是一个很大的难题。

所以德国业纳的Silverline F-theta透镜是专为大功率和短脉冲激光器的应用而设计。它们是一款能为极高能量激光器提供最低限度地吸收的固体石英物镜

而近期在新型532nm F-theta透镜的基础上,发布了一款用于大批量生产印刷电路板(PCB)的激光透镜

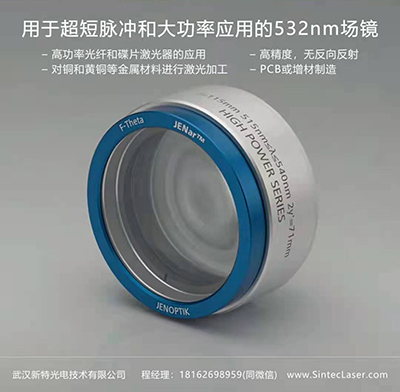

激光透镜

这款新型532nmF-theta透镜是Silverline系列产品中第二个在绿光波长范围内使用的高功率透镜。这款固态熔融石英透镜是专为使用超短脉冲激光大批量生产电子产品而设计的,具有高精度、无反向反射,可用于PCB分板、铜和黄铜等金属材料的加工。

该透镜具有低吸收性熔融石英和高品质涂层,既能承受超短脉冲激光,也能承受输出功率高达千瓦的激光。该透镜焦距为163mm,最小光斑尺寸为13μm,可以在最大65x65mm的扫描场中处理工件。优化的透镜设计和创新的透镜安装方式可充分发挥透镜的性能,同时透镜中不存在反射层。

Silverline透镜可以广泛的应用于塑料和金属化合物的高精密结构的烧蚀、钻孔、焊接或钎焊等领域。它们具有较高的损伤阈值,保证了高精度和可重复性的工作结果。

每个透镜都是经过标准化的应用测试程序。这确保了批量生产中的高度一致的光学性能。新特光电是一家专业供应激光器和激光配件的公司,提供了高效耐用的激光场镜、物镜,为工业生产提供更好的解决方案。
