激光场镜及扩束镜的作用
时间:2020-08-22
来源:新特光电
访问量:1687
打标系统中激光束穿过聚焦透镜系统后会产生离轴偏转现象, 相对理想的平面而言,会在打标面上出现异常图像或畸变。平场聚焦镜,也称场镜、f-theta聚焦镜,是一种专业的透镜系统,目的是将激光束在整个打标平面内形成均匀大小的聚焦光斑,是激光打标机的最重要配件之一。场镜可分为f-theta透镜和远心透镜。由于远心透镜的成本和费用很高,在工业应用的激光打标机中主要使用F-theta透镜。在没有变形的情况下,聚焦点的位置取决于透镜的焦距以及偏转角的切线,聚焦点的位置仅取决于焦距和偏转角,这样就简化了焦点定位的计算方法。
激光扩束镜作为激光打标机系统中不可缺少的光学部件能够改变激光光束直径和发散角的透镜组件。从激光器发出的激光束具有一定的发散角,对于激光加工来说,只有通过扩束镜的调节使激光光束变为准直(平行)光束才能利用聚焦镜获得细小的高功率密度光斑;在激光测距中,必须通过扩束镜最大限度地改善激光的准直度才能得到理想的远距离测量效果;通过扩束镜能改变光束直径以便用于不同的光学仪器设备;扩束镜配合空间滤光片使用则可以使非对称光束分布变为对称分布,并使光能量分布更加均匀。

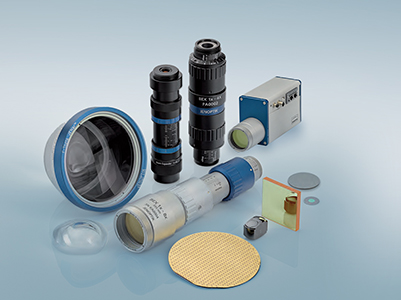

新特光电提供的场镜及扩束镜结构坚实紧凑,极为耐用为您的打标系统提供了不错的选择。使您能够进行高精度激光材料加工。
