Sill非球面透镜、聚焦透镜、消色差透镜

时间:2020-06-16 类别:光学元器件 关注:14169

焦距从20mm-400mm不等,可用作准直和聚焦元件

德国SILL OPTICS拥有超过125年光学镜头生产经验。其激光聚焦镜和非球面聚焦镜加工面型精度高,可做到衍射极限小光斑,像差低,承受功率高。常规聚焦镜采用多片球面镜组合,空气间隙设计。聚焦光斑小,像质好;非球面镜采用纯石英制造,单片非球面聚焦,解决大光斑入射时球面系统像差大的问题。另外因为最大限度降低了反射面的数量,可进一步压缩功率损失,可用于万/千瓦级高功率大光斑的应用

我们一站式供应各种类型的405nm扩束镜,633nm激光扩束镜,HeNe激光扩束镜,808nm扩束镜,980nm扩束镜,1550nm扩束镜,1850nm扩束镜,1980nm 扩束镜,硒化锌扩束镜,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

微信扫一扫,即刻联系
产品经理:程经理
手机:18162698959
座机:027-51858937

非球面透镜

非球面透镜 非球面透镜

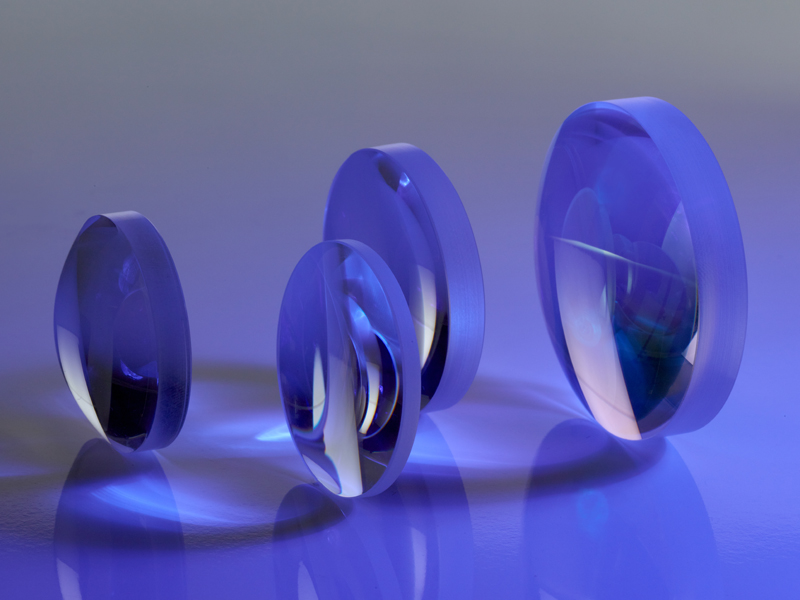

裸片非球面镜

型号 波长 [nm] 焦距 [mm] 通光孔径[mm] 中心厚度[mm] 工作距离[mm]
S1ADX0540/328 1064 400 52.0 8.0 395.2
S1ADX0330/328 1064 300 30.0 9.0 294.7
S1ADX0325/328 1064 250 38.1 8.9 245.2
S1ADX0320/328 1064 200 38.1 8.9 194.8
S1ADX0316/328 1064 150 30.0 9.6 144.4
S1ADX0312/328 1064 120 38.1 10.3 114.0
S1ADX0310/328 1064 100 38.1 11.0 93.7
S1ADX0380/328 1064 80 38.1 12.0 73.1
S1ADX0370/328 1064 72 38.1 11.0 63.6
S1ADX0260/328 1064 60 30.0 11.3 53.5
S1ADX0250/328 1064 50 30.0 13.7 42.1
S1ADX0240/328 1064 40 30.0 15.0 31.3
S1ADX0230/328 1064 30 30.0 16.0 20.9
S1ADX0220/328 1064 20 25.0 13.2 13.3

已安装底座非球面镜

型号 波长[nm] 焦距[mm] 焦点尺寸1/e²[µm] 通光孔径[mm] 中心厚度[mm] 工作距离[mm]
S6ASS2020/292 532 25 2.4 25.0 13.5 19.3
S6ASS2060/292 532 62 3.0 40.0 32.0 47.9
S6ASS5300/292 532 100 5.4 41.0 16.0 86.7
S6ASS6151/292 532 150 7.2 56.0 20.0 135.0
S6ASS6200/292 532 200 6.6 54.0 15.0 188.5
S6ASS2020/075 355 25 1.6 25.0 17.0 17.9
S6ASS2060/075 355 60 2.8 40.0 30.0 46.5
S6ASS5120/075 355 114 5.6 48.0 20.0 104.4
S6ASS2020/199 266 24 1.4 25.0 17.0 17.1
S6ASS2060/199 266 57 2.2 40.0 30.0 43.9
S6ASS5120/199 266 109 4.6 48.0 20.0 99.1

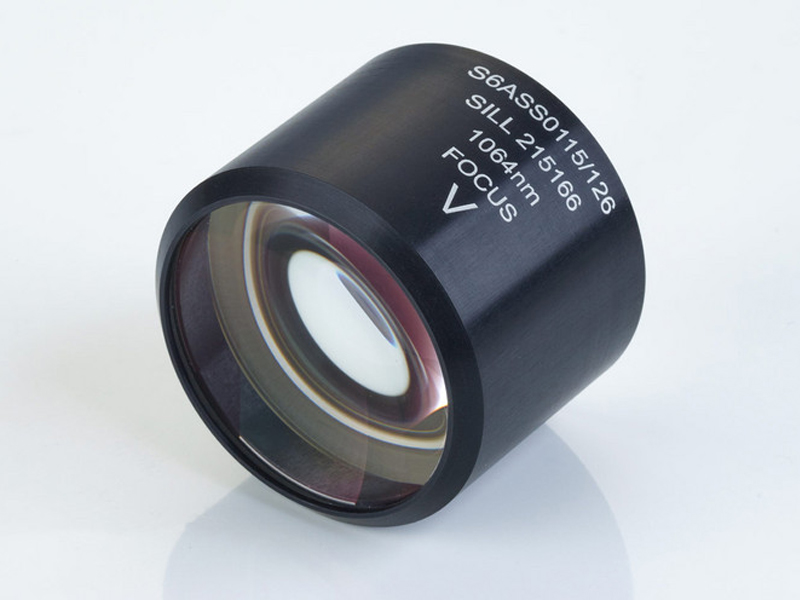

聚焦透镜、消色差透镜

多元件镜头系统可最大限度地减少单镜头的成像误差,并为非扫描应用提供精确聚焦,您必须区分单色和消色差系统。单色系统仅针对特定波长进行校正。因此它们最适合激光应用。特别是空气间隔设计的熔融石英透镜优选用于高功率激光的准直或聚焦。我们提供安装在熔融石英和光学玻璃两种规格。消色差系统必须由具有不同玻璃类型和色散的透镜组成。只有匹配的组合才能校正色差,尤其是在可见光范围内。通常组件是胶合的。这导致消色差系统的损坏阈值降低,从而限制了平均功率小于200W的激光的使用。

聚焦透镜 聚焦透镜

型号 波长1[nm] 波长2[nm] 材料 焦距[mm] 数值孔径 F数 最大视场[mm] 波长1放大率 波长2放大率 窗口镜厚度 窗口镜材料 工作距离
S6ASS2243/126 1064 - 光学玻璃 40.5 0.4 1.4 0.71 无限 - 6.0 熔融石英 50.7
S6ASS2242/081 590 1064 光学玻璃 40.0   0.4 1.4 0.71 无限 无限 50.7 熔融石英 6.0
S6ASS2224 494 671 光学玻璃 22.0 0.5 1.0 0.08 无限 无限 - - 11.6
S6ASS2255 422 - 熔融石英 45.0 0.4 1.2 0.27 10.0 - 19.1 熔融石英 63.4
S6ASS2256 422 - 熔融石英 44.9 0.4 1.2 0.27 10.0 - 19.1 N-BK7 63.8
S6ASS2258 397 422 光学玻璃 44.8 0.4 1.1 0.28 10.0 10.0 19.1 N-BK7 62.3
S6ASS2258/006 397 422 光学玻璃 45.5 0.4 1.2 0.29 10.0 10.0 6.3 熔融石英 60.5
S6ASS2241 395 729 光学玻璃 66.9 0.3 1.7 0.2 20.0 20.0 6.0 熔融石英 55.7
S6ASS2241/045 395 729 光学玻璃 66.9 0.3 1.8 0.19 20.0 20.0 6.0 熔融石英 55.7
S6ASS2341 370 - 光学玻璃 82.1 0.2 2.1 0.2 6.0 - 6.0 熔融石英 55.7
S6ASS2245 369 - 熔融石英 40.0 0.4 1.3 0.35 无限 - 8.0 熔融石英 39.3
S6ASS2246 369 - 熔融石英 41.2 0.4 1.3 0.36 无限 - 4.3 熔融石英 38.7
S6ASS2247 369 493 熔融石英 50.1 0.2 2.5 0.95 8.0 78.0 2.0 蓝宝石 49.4
S6ASS2247/389 313 397 熔融石英 49.0 0.2 2.5 0.95 8.2 79.0 2.0 蓝宝石 48.2
S6ASS2248 313 397 熔融石英 49.0 0.3 1.6 0.27 15.0 145.0 3.0 熔融石英 46.5
