激光扩束镜理论研究及选型指南

时间:2021-11-25 来源:新特光电 访问量:1147

激光扩束镜可将准直输入光束的直径扩大到更大的准直输出光束。扩束镜常用于如激光扫描、干涉测量或遥测应用中。现在的激光扩束镜都是从完善的光学望远镜基础中发展而来的无焦系统设计。在此类系统中,物体光线以平行方式进入内部光学元件的光轴中,并以平行方式离开。这意味着整个系统不具备焦距。

理论:望远镜

传统上,光学望远镜主要用于观察远处的物体,例如宇宙中的天体。光学望远镜主要可分为两大类:折射望远镜和反射望远镜。折射望远镜充分利用透镜来折射或弯曲光线,而反射望远镜则是利用反射镜来反射光线。

折射望远镜可分为两类:开普勒式望远镜和伽利略式望远镜。开普勒式望远镜由正焦距的透镜组成,透镜按焦距总和分隔(图1)。离被观察物体或来源图像最近的透镜被称为物镜,最靠近人眼或成像的透镜称为成像透镜。

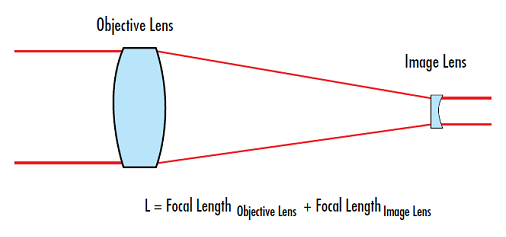

开普勒式望远镜

图1: 开普勒式望远镜

伽利略式望远镜由正透镜和负透镜组成,透镜也按焦距总和分隔(图2)。但是,由于其中一个透镜为负透镜,因此两个透镜之间的距离比开普勒式望远镜的透镜距离短。使用两个透镜之间的有效焦距能够很好地得出近似总长度,而使用后焦距则能够获得最准确的长度。

伽利略式望远镜

图2: 伽利略式望远镜

望远镜的放大倍数或放大倍数的倒数等于物镜焦距和目镜焦距的比值

望远镜的放大倍数或放大倍数的倒数等于物镜焦距和目镜焦距的比值

如果放大倍数大于1,则望远镜会放大。如果放大倍数小于1,则望远镜会缩小。

理论:激光扩束镜

在激光扩束镜中,物镜和成像透镜的位置颠倒。开普勒式扩束镜设计为使准直输入光束集中在物镜和成像透镜之间的一个点上,进而形成一个激光能量聚焦的区域(图3)。该集中的点会加热透镜之间的空气,折射光路中的光线,而这有可能会造成波前误差。在高功率激光应用中,聚焦点处空气的电离也可能是一个问题。有鉴于此,大部分扩束镜都选择使用伽利略式设计或其变体(图4)。然而,开普勒式设计在需要空间滤光的激光应用中仍然非常有用,因为它们提供了一个便于放置空间滤光片的焦点。

开普勒式扩束镜

图3: 开普勒式扩束镜有一个内部焦点,这不利于高功率应用,但适用于低功率应用的空间滤光

伽利略式扩束镜

图4: 伽利略式扩束镜没有内部焦点,非常适合高功率激光器应用

使用开普勒式或伽利略式设计于激光扩束镜应用时,重要的是能够计算出输出光束发散。这决定了与完美平行光线的偏差。光束发散取决于输入激光光束直径和输出激光光束直径。


放大倍数 (MP) 现在可通过光束发散或光束直径来表示。


解等式4和等式5时,可以发现输出光束发散 (θO) 随输出光束直径(DO) 增加而降低,反之亦然。所以,如果使用扩束镜来缩小光束,光束直径将会缩小,但激光的光束发散将会提高。小光束的代价就是形成很大的发散角。

除此之外,能够计算特定工作距离 (L) 的输出光束直径也是极为重要的。输出光束直径是在特定工作距离 (L) 后的输入光束直径和光束发散的函数(图 5)。


图 5: 可以使用激光的输入光束直径和发散来计算特定工作距离下的输出光束直径


激光束发散用半角表示,因此,等式6的第二项需要因子2。

扩束镜通过放大倍数增大输入光束和减小输入发散。将等式4和5代入等式6,结果如下:


应用1:降低功率密度

扩束镜以放大倍数的平方增加光束面积,而不会显著影响光束中包含的总能量。这会降低光束的功率密度和辐照度,从而延长激光组件的寿命,降低出现激光诱导损伤的几率,并允许使用更经济实惠的镀膜和光学元件。

应用2:最大程度地降低特定距离下的光束直径

尽管这似乎不太直观,但使用扩束镜增加激光的直径可能会导致远离激光光圈的光束直径变小。扩束镜会因特定的扩束功率而提高输入激光光束,也会因相同的扩束功率而降低光束发散,进而在较大距离下形成较小的平行光束。

示例

以数值示例探究先前所述的激光扩束镜等式:

初始参数

  • 激光扩束镜放大倍数=MP=10X

  • 输入光束直径=1mm

  • 输入光束发散=0.5mrad

  • 工作距离=L=100m

计算参数

输出光束直径


使用等式6,无需使用扩束镜即可将此值与光束直径相比较。

与不使用扩束镜的相同激光器相比,使用10X扩束镜的输出光束直径减少了100m,减少了5倍多。

应用3:最大程度地减小聚焦光斑尺寸

光斑尺寸通常指从最大辐照度中心点到强度降为初始值1/e2的点的径向距离 (图6)。理想透镜的聚焦光斑尺寸可以通过使用波长 (λ)、透镜的焦距 (f)、输入光束直径 (DI)、透镜的折射率 (n) 和光束的M2因子(代表与理想高斯光束的变异程度)计算。


图6: 光斑尺寸通常在强度 I(r) 下降到初始值I0的1/e2时测量

光斑尺寸基本上由衍射和像差的组合决定,二者在图7中分别以红色和蓝色描述。一般来说,在聚焦激光束时,球面像差被认为是唯一且主要的像差类型,这就是等式 11 只考虑球面像差的原因。在衍射中,焦距越短,光斑尺寸越小。更重要的是,输入光束直径越大,光斑尺寸越小。

通过在系统内扩展光束,使用因数m使输入直径(D) 增加,同时使发散减小。光束聚焦成一个小光斑时,这个以m为因数的光斑比未扩束的理想衍射极限光斑更小。然而,由于球面像差随输入光束直径的增大而增大,因此需要对其进行权衡。


图7: 在较小的输入光束直径下,聚焦光斑尺寸受到衍射限制。随着输入光束直径的增加,球差开始控制光斑大小

应用4:激光束尺寸补偿

在实际应用中,常采用可调激光扩束镜来规范激光束的尺寸。激光产生指定光束直径,但对该直径也有一定允差。为了在多个系统中实现沿光学路径进一步延伸的固定光束直径,可以使用可调扩束镜来补偿光束大小这种激光到激光的变化。

扩束镜选择条件

为应用选择扩束镜时,必须确定特定条件以获得适当的性能。

滑动和旋转对焦机制

用于聚焦扩束镜或改变可调扩束镜放大倍率的结构通常分为两种类型:滑动型和旋转型。旋转聚焦机制,如螺纹聚焦管,在平移过程中旋转光学元件。由于它们的结构简单,因此成本比滑动聚焦结构更低,但元件旋转可能会导致光束漂移(图8)。


图8: 可能由于旋转对焦机制导致的光束漂移的放大说明

滑动聚焦结构,如螺旋筒,在不旋转的情况下平移内部光学元件,从而最大程度地减少光束漂移。不过,这需要比旋转聚焦机制更复杂的结构,会增加系统成本。设计不佳的滑动光学元件在力学上也可能会过度移动自由。尽管经过调整后,这些设计不佳的设计中的指向误差不会导致旋转,但它将大于旋转光学元件或正确设计的滑动光学元件。

内部对焦

开普勒式扩束镜包含一个内部焦点,这在高功率系统中可能会出现问题。密集的聚焦光斑可以电离空气或由于热偏转光线导致波前误差。因此,大多数扩束镜都是伽利略式的,以避免内部对焦带来的复杂问题。不过,某些应用需要空间滤光,这只能通过具有内部对焦能力的开普勒式设计实现

反射式和透射式

反射式扩束镜使用曲面镜,而不是透射透镜来扩展光束(图 9)。反射式扩束镜远不如透射式扩束镜常见,但一些优点使其成为某些应用的正确选择。反射式扩束镜不存在色差,而透射式扩束镜的放大和输出光束准直与波长有关。尽管这与许多激光应用无关,因为激光往往在单一波长下发射,但它在宽带应用中可能至关重要。多激光系统、一些可调谐激光器和超快激光器需要反射式扩束镜的消色差特性。由于超快激光器的脉冲持续时间极短,因此其固有波长范围比其他激光器更宽。量子级联激光器也得益于反射式扩束镜,因为在它们的工作波长下,可能不存在透射选项。


图9:与透射式扩束镜不同,卡诺普斯反射式扩束镜的曲面镜可扩展入射激光束。扩束镜侧面的孔具有集成安装功能

激光扩束镜选择指南

适用于各种波长的可调扩束镜,无限可调的扩束镜可确保符合激光材料加工中所需的高精度要求。

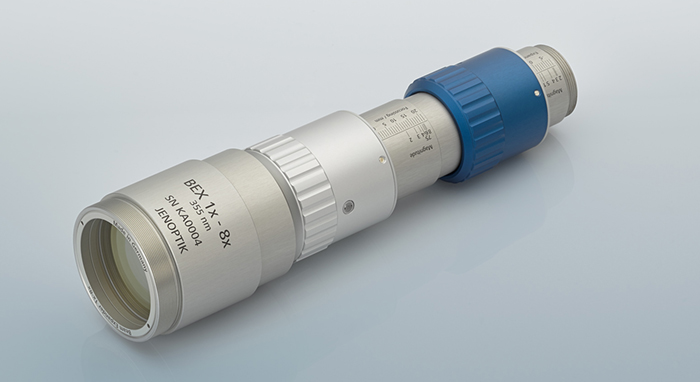

1x-8x可调扩束镜-适用于大功率系统

1x-8x可调扩束镜是SilverlineTM高功率透镜系列的一部分,专为355或1030-1080nm波长范围内的激光应用而设计。

1x-8x扩束镜

物镜的光学系统的设计方式是在整个扩展范围内实现衍射极限的图像质量。优化的涂层可确保在355和1030–1080nm的波长范围内实现最高的透射率和最小的热效应。 全石英的使用保证了高损伤阈值,因此透镜甚至可以承受高功率激光应用。

创新的框架概念意味着扩束镜的结构极其紧凑和坚固。 这些镜头非常适合SilverlineTM系列中的F-theta物镜。它们用于生产不同材料的微观结构、标记和铭文。

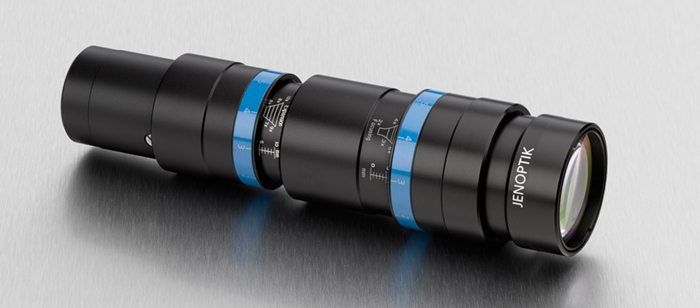

Steadfast 1x-4x可调扩束镜-非常坚固的熔融石英系统

Steadfast 1x-4x可调扩束镜拥有创新的机械设计:移动的光学组件沿直线稳定引导。 这减少了机械制造公差的影响,并在改变放大倍数和/或发散度时提高了光束稳定性。 扩束镜实现了小于1毫弧度的高光束稳定性。

1x-4x扩束镜

还可以锁定新设计的扩束镜上的设置。 这最大限度地减少了系统的振动和加速度等影响,使用起来既简单又安全,可将设置时间降至最低。

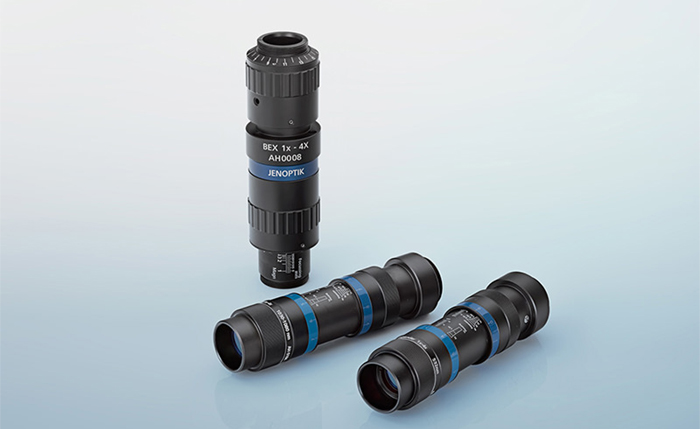

1x-4x可调扩束镜-熔融石英系统

适用于355nm、532nm和1030-1080nm波长的1x-4x可调扩束镜可提供高图像质量和非常紧凑的长度。所有版本都可以在1到4倍的扩展系数之间连续调整。扩展的光束越大,F-Theta透镜可以生成的结构就越小。聚焦环可以有针对性地调整激光束发散度,从而补偿整个系统中的焦距公差。也可以根据扫描系统改变图像平面的位置。

1x-4x可变扩束镜

凭借优化的结构设计,扩束镜非常坚固和紧凑,因此在设置更改期间透镜不会旋转。这提高了光束稳定性。扩束镜具有扩散限制设计,并针对355nm、532nm或1030–1080nm的相应应用波长进行了调温。可以使用直接刻在扩束镜上的缩放和聚焦刻度来调整设置。

2x-10x可调扩束镜-大倍率变焦范围

波长为355nm、532nm和1030–1080nm的可调扩束镜具有特别大的变焦范围。所有版本都可以在扩展系数的2到 10倍之间连续调整。这些扩束镜专为极大扩展光束直径有益的应用而设计。扩展的光束越大,F-Theta透镜可以生成的结构就越小。

2x-10x可变扩束镜

聚焦环可以有针对性地调整激光束发散度,从而补偿整个系统中的焦距公差。也可以根据扫描系统改变图像平面的位置。凭借优化的结构设计,扩束镜非常坚固和紧凑,因此在设置更改期间透镜不会旋转。这提高了光束稳定性。扩束镜具有扩散限制设计,并针对355nm、532nm或1030–1080nm的相应应用波长进行了调温。可以使用直接刻在扩束镜上的缩放和聚焦刻度来调整设置。

1x-8x新型电动扩束镜-使用智能扩束镜进行自动配置设置

1x-8x新型电动扩束镜简化了激光材料加工的生产步骤,光束扩展可以使用软件命令从1x连续调整到8x。

1x-8x新型电动扩束镜

最佳光斑尺寸在运行过程中可调。可以精确调整激光束的发散度,以在整个系统中实现公差补偿,例如补偿热效应。控制发散度还可以更改工作平面的位置,例如用于3D处理。当激光束缩小或增大时,透镜不会旋转,而是在线性导轨内移动,从而实现出色的光束稳定性和始终如一的高质量。这些功能还减少了设置时间并提高了生产效率,新型电动扩束镜可以轻松集成到任何激光材料加工系统中。
