攻克灰迹效应难题的高性能非线性光学材料—HGTR KTP晶体

在激光技术飞速发展的今天，非线性光学晶体作为实现激光频率转换的核心器件，其性能直接决定了整个激光系统的输出能力、稳定性和寿命。在众多晶体材料中，磷酸钛氧钾（KTP）晶体因其优异的非线性光学系数和综合性能而被广泛应用。然而，传统的KTP晶体长期受到“灰迹效应”（Gray Track Effect）的严重制约，直至HGTR KTP晶体的出现，才为高功率绿光激光器提供了真正可靠、高效的解决方案。

灰迹效应：传统KTP晶体的技术瓶颈

灰迹效应是高功率激光频率转换领域中的一个经典难题。它是指非线性晶体（尤其是KTP）在承受高功率密度、高重复频率的激光脉冲或连续激光照射时，其内部逐渐形成灰色损伤轨迹的现象。这个过程是累积性的，并非瞬间发生。

其物理根源在于激光光子诱导晶体内部产生了色心。这些色心对可见光与近红外光，特别是对倍频后产生的532nm绿光，有强烈的吸收作用。一旦形成灰迹，不仅会导致晶体本身的热效应加剧，更会显著降低倍频转换效率，造成激光输出功率的不可逆衰减。对于采用普通熔盐法（Flux法）生长的KTP晶体而言，灰迹效应是其应用于高功率密度场景时的致命弱点，直接导致输出功率在短时间内快速下降，无法满足工业与医疗领域对稳定性的严苛要求。

HGTR KTP：技术突破与性能优势

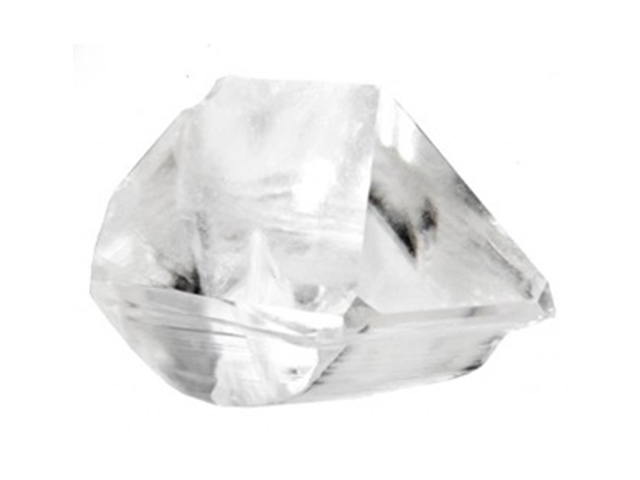

HGTR KTP（High Gray-Track Resistance KTP）即高抗灰迹KTP晶体，代表了KTP晶体制备技术的重大飞跃。它通过采用特有的助熔剂配方和精密的热处理工艺，在晶体生长阶段就有效抑制了易形成色心的缺陷结构，从而从根本上提升了其抗损伤能力。

与普通熔盐法KTP晶体相比，HGTR KTP的抗灰迹能力提升了高达10倍。这一核心优势通过“绿光诱导红外吸收测试”得到了直观印证：当使用功率密度为10kW/cm²的532nm激光照射不同种类的KTP晶体时，HGTR KTP对1064nm基频光的吸收增长率远低于普通熔盐法和水热法生长的KTP晶体。这意味着HGTR KTP不仅初始吸收低，在长期的高功率工作环境下，其性能退化也极其缓慢，从而保证了倍频激光器能够长期稳定地运行。

除了卓越的抗灰迹能力，HGTR KTP还具备一系列突出优点：

• 高非线性光学系数：其deff系数约为另一种常用晶体LBO的4倍，这意味着在相同条件下可以获得更高的频率转换效率。

• 高损伤阈值：能够承受高达600MW/cm²（1064nm，10ns脉冲）的激光强度，确保了器件在高功率下的可靠性。

• 宽透光范围与低吸收：覆盖300nm至5500nm的波段，且在可见光到近红外区间均保持低吸收，降低了热透镜效应。

• 温度稳定性好：具有较宽的温度带宽，对环境温度波动不敏感，降低了温控系统的要求。

• 物理性能优异：非潮解性简化了封装和使用流程；小走离角和大接收角便于光路设计，提高了系统的容错能力。

与LBO晶体的对比：性价比与适用场景

在三倍频、深紫外转换等领域，三硼酸锂（LBO）晶体是公认的优秀材料。然而，在可见光波段（特别是1064nm -> 532nm的倍频）应用中，HGTR KTP展现出更强的竞争力。

与LBO相比，HGTR KTP的核心优势在于其极高的非线性系数和更高的抗灰迹能力所带来的综合性价比。虽然LBO晶体损伤阈值更高，但其非线性系数较低，要达到相同的转换效率往往需要更长的晶体或更高的功率密度。而HGTR KTP凭借其高非线性系数，能以更短的晶体长度实现高效转换，同时其抗灰迹能力保证了在高功率密度下的长久稳定性。因此，对于需要数瓦级高稳定性绿光输出的应用，HGTR KTP成为了比LBO更具吸引力的选择，在性能、可靠性和成本之间取得了最佳平衡。

典型应用与产品规格

HGTR KTP晶体非常适合用于构建中等功率（数瓦级）的532nm绿光激光器，广泛应用于激光医疗（如皮肤治疗）、工业加工（如精细打标）、科学研究以及激光投影显示等领域。特别是在激光投影中，它为系统提供了高性能、高可靠性、高光学质量且成本可控的绿色激光光源解决方案。

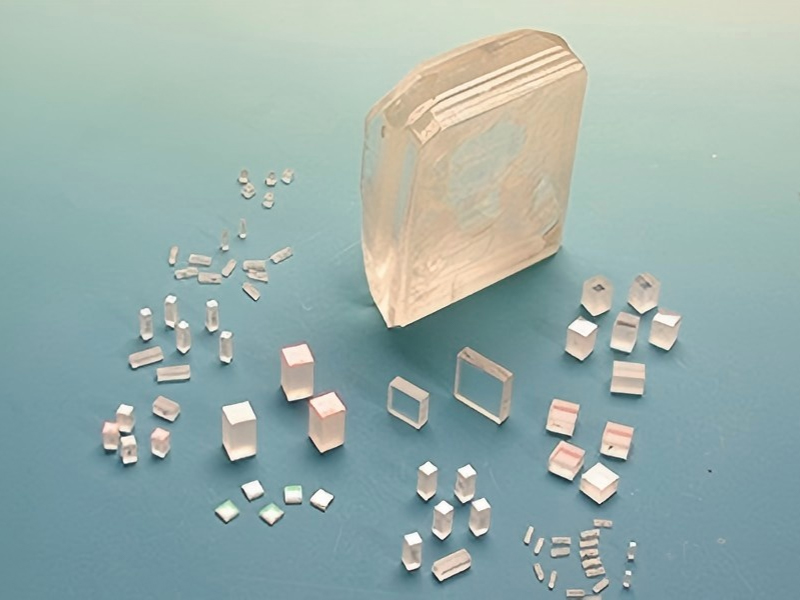

目前，商用HGTR KTP晶体的典型规格可达到：

• 口径：最大8mm x 8mm

• 长度：最大12mm

• 光学质量：表面平整度优于λ/10，波前失真小于50ppm/cm @1064nm

• 镀膜：双波段增透膜（1064nm & 532nm），剩余反射率R<0.1%

• 功率负载：在532nm处可承受平均功率密度高达5kW/cm²

综上所述，HGTR KTP晶体通过材料生长工艺的创新，成功攻克了长期困扰KTP晶体应用的灰迹效应难题。它不仅保留了传统KTP晶体非线性系数高、综合性能好的优点，更在抗光损伤能力和长期稳定性上实现了质的跨越。在与LBO等晶体的竞争中，它在可见光波段的高功率倍频应用方面展现出显著的性价比优势。随着固体激光器不断向更高功率、更稳定、更耐用的方向发展，HGTR KTP晶体无疑将成为下一代激光装备中不可或缺的关键器件。
