声光偏转器技术综述：原理、性能与应用

声光偏转器是一种基于声光效应的高精度激光束控制器件，通过调节施加在晶体上的射频信号频率，实现对出射光束角度的快速、精确控制。该技术结合了声学波的传播特性与光波的衍射行为，广泛应用于激光扫描、成像、微加工等领域。本文将从工作原理、关键性能参数、典型器件特性及系统集成等方面，对声光偏转器进行系统介绍。

一、工作原理与基本结构

声光偏转器的核心是声光晶体（如TeO₂、石英、蓝宝石等），当射频信号作用于贴附于晶体表面的压电换能器时，会激发超声波在晶体内部传播，形成周期性的折射率光栅。入射激光通过该光栅时发生布拉格衍射，其一级衍射光的方向随声波频率的变化而偏转，从而实现光束的扫描或定向。

二、关键性能参数

• 波长范围

现代声光偏转器可覆盖从深紫外（266 nm）至中红外（10.6 µm）的广泛谱段，满足不同激光系统的需求。

• 扫描角度与分辨率

扫描角度通常为数毫弧度至数十毫弧度，如AODF 4170-UV在355 nm下扫描角为4.95 mrad。可分辨点数（分辨率）由存取时间与射频带宽共同决定。

• 射频带宽与中心频率

射频带宽直接影响可寻址点数，例如AODF 4170-UV具有80 MHz带宽，适用于高速扫描系统。中心频率则影响器件尺寸与驱动设计。

• 衍射效率与均匀性

衍射效率指衍射光与入射光强之比，典型值在70%–90%之间。扫描平坦度（bandwidth flatness）是衡量偏转效率均匀性的关键指标，影响扫描过程中的光强稳定性。

• 有效孔径

孔径尺寸决定通光能力，常见孔径从2 mm至15 mm不等，如AODF 4090-7具备8.5 mm孔径，适用于高功率或大光斑系统。

三、典型器件与材料选择

不同材料适用于不同波段与功率水平：

• TeO₂：适用于可见光与近红外，具有高声光优值，常用于高分辨率扫描。

• 晶体石英：紫外波段首选，如AODF 4170-UV用于355 nm激光，具备高损伤阈值与良好温度稳定性。

• 蓝宝石：适用于深紫外（如266 nm）及高功率场合。

• 锗：主要用于中红外波段。

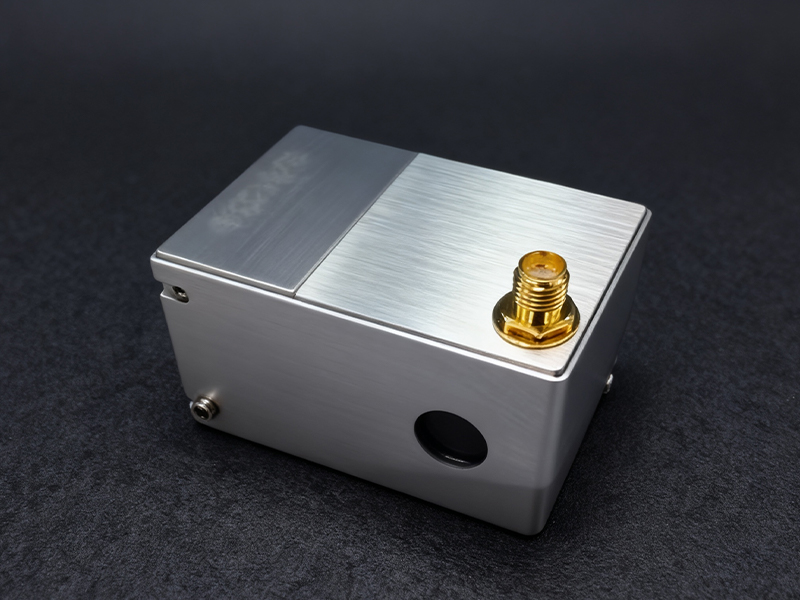

以G&H产品为例，其AODF系列产品涵盖多种配置：

• AODF 4170-UV：晶体石英材质，适用于343/355 nm，7 mm孔径，85%以上衍射效率，适用于微加工与检测系统。

• AODF 4210：专为266 nm设计，5 mm孔径，扫描角达4.6 mrad，适用于紫外激光直写与钻孔。

• AODF 4090-7：TeO₂材质，适用于532 nm，8.5 mm大孔径，适用于图形成像与显示系统。

四、系统集成与驱动控制

声光偏转器的性能高度依赖于射频驱动器的匹配性。常见的驱动器如6000系列提供双通道15 W输出，支持多频段（20–450 MHz），具备快速并行接口与USB控制能力，适用于多通道扫描与相位同步控制。

例如，在二维扫描系统中，可将两个偏转器级联使用，配合6000驱动器的双通道输出，实现X-Y平面内的快速光束定位。此外，驱动器支持频率、幅度与相位的实时调制，适用于任意波形生成与多光束输出。

五、主要应用领域

• 激光微加工

用于PCB通孔钻孔、晶圆切割、薄膜去除等，具备非接触、高精度与高重复性特点。

• 检测与成像系统

在自动光学检测（AOI）、共聚焦显微镜、流式细胞仪中实现快速光束扫描与图像采集。

• 图形成像与显示

用于激光打标、投影显示与全息成像，通过高速扫描实现复杂图形生成。

• 科研与通信

在量子控制、激光雷达、光通信中用于光束指向与频率选择。

六、总结与展望

声光偏转器作为一种固态、无机械运动的光束控制器件，具备高速、高精度与高可靠性的优势。随着紫外与红外激光技术的发展，其应用场景正不断扩展。未来，声光偏转器将继续朝着更宽带宽、更大孔径、更高功率耐受性与更紧凑集成的方向发展，为先进制造与光子学系统提供核心光束操控能力。
