半导体可饱和吸收镜(SESAM)

SESAM,RSAM和SOC是用于稳定、自启动DPSS被动锁模激光器最简单的锁模元件

时间:2021-06-03 类别:光学元器件 关注:137

新特光电提供的SAM可饱和吸收体因为采用半导体材料和工艺,因此也叫半导体可饱和吸收镜,适用的激光波长范围达800nm到3.0μm,弛豫时间从500fs至25ps ,具有多种封装方式。其镜片的尺寸从1×1mm至4×4mm,厚度一般为400~450μm。可饱合吸收镜有多种封装方式,例如裸片,镀膜铜基底封装,和光纤尾端,水冷式封装等方式。

产品经理
罗经理 18162698939 (微信同号)
即刻询价
特别提示:我们一站式供应各种类型的半导体可饱和吸收镜,半导体可饱和吸收体,谐振饱和吸收镜,可饱和输出耦合器,共振可饱和吸收体,透射式饱和吸收体,饱和噪声抑制器,共振可饱和吸收镜,可饱和吸收耦合输出镜,可饱和噪声去除腔,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

半导体可饱和吸收镜(SESAM)的基本结构就是把反射镜与半导体可饱和吸收体结合在一起。底层一般为半导体反射镜,其上生长一层半导体可饱和吸收体薄膜,最上层可能生长一层反射镜或直接利用半导体与空气的界面作为反射镜,这样上下两个反射镜就形成了一个法布里-珀罗腔,通过改变吸收体的厚度以及两反射镜的反射率,可以调节吸收体的调制深度和反射镜的带宽。

一般来说半导体的吸收有两个特征弛豫时间,带内热平衡 (intraband thermalization) 弛豫时间和带间跃迁 (interband transition) 弛豫时间。带内热平衡弛豫时间很短,在100-200fs左右,而带间跃迁弛豫时间则相对较长,从几ps到几百ps。带内热平衡弛豫时间基本上无法控制,而带间跃迁弛豫时间主要取决于半导体生长时衬底的温度,生长时的温度越低,带间跃迁弛豫时间越短。在SESAM锁模过程中,响应时间较长的带间跃迁 (如载流子重组) 提供了锁模的自启动机制,而响应时间很短的带内热平衡可以有效压缩脉宽、维持锁模。

STB系列可饱和吸收镜(SAM)

可饱和吸收镜是生长在含一个或多个低温GaAs(LT-GaAs)或LT-InGaAs薄膜作为可饱和吸收材料的GaAs晶片上的具有AlAs/GaAs四分之一波长叠层的Bragg布拉格反射镜。

可饱和吸收镜(SAM)

我们研制的载流子弛豫时间在皮秒范围内的可饱和吸收镜可用于二极管泵浦激光器的被动锁模和调Q。薄膜叠层的设计可以进行调整,以满足皮秒和飞秒区不同被动锁模激光器的要求。

STB-SAM订单信息:零件号:STB-SAM-λ-A-τ-x

  • λ激光波长

  • A 低强度吸收

  • τ吸收器松弛时间

  • x 安装条件(请参见安装条件)

第1步第2步第3步
零件号:SAM-λ-A-τ-x
 请从下表中选择主要参数。
 * λ 激光波长例如:1550nm
 * A 低强度吸收,例如:33%
 * τ 吸收体弛豫时间,例如:2ps
请选择安装条件。
 例如,如果选择了x=4.0-25.4s-c,则安装方式如下:
 * 切屑尺寸:4 mm
 * 散热器直径:25.4 mm
 * 安装类型:焊接
 * 位置:中心
示例:STB-SAM-1550-33-2ps-4.0-25.4s-c
 * 激光波长:1550nm
 * 吸收率:33%
 * 松弛时间:2 ps
 * 芯片尺寸:4 x 4 mm
 * 焊接在直径为25.4 mm的镀金铜散热器的中心

产品范围:

  1. 波长范围790-830纳米:800纳米

  2. 波长范围910-990纳米:920纳米| 940纳米| 980纳米

  3. 波长范围1020-1150纳米:1040纳米| 1064纳米| 1100纳米

  4. 波长范围1110-1320纳米:1150纳米| 1300纳米

  5. 波长范围132-1460纳米:1340纳米| 1420纳米

  6. 波长范围1470-1660纳米:1510纳米| 1550纳米| 1645纳米

  7. 波长范围1900-2600纳米:2000纳米| 2400纳米

  8. 波长范围2700-3200纳米:2800纳米| 3000纳米

零件号波长范围吸收率[%]弛豫时间调制深度[%]饱和强度μJ/cm2
STB-SAM-800-1-5ps-x780-820150.6
STB-SAM-800-4-5ps-x780-820251.52
STB-SAM-810-5-1ps-x785-830513
STB-SAM-810-6-1ps-x785-835613.5
STB-SAM-800-6-1ps-x780-820613.5
STB-SAM-800-7-1ps-x780-820714
STB-SAM-810-7-1ps-x790-840714
STB-SAM-800-10-1ps-x785-8201016
STB-SAM-810-10-1ps-x790-8301016
STB-SAM-830-10-1ps-x810-8451014
STB-SAM-800-32-1ps-x780-84032120
STB-SAM-920-30-0.5ps-30-x920300.51530
STB-SAM-920-45-0.5ps-30-x920300.52230
STB-SAM-920-30-1ps-15-x9204511815
STB-SAM-920-20-3ps-15-x920203 15
STB-SAM-920-30-3ps-15-x920303 15
STB-SAM-940-4-1ps-x940412.670
STB-SAM-940-5-1ps-x94051360
STB-SAM-940-6-1ps-x940613.550
STB-SAM-940-22-1ps-x9402211460
STB-SAM-940-47-2ps-x940472
STB-SAM-940-68-2ps-x940682
STB-SAM-980-3-1ps-x98031
STB-SAM-980-4-1ps-x98041
STB-SAM-980-12-500fs-x980120.5
STB-SAM-980-15-500fs-x980150.5
STB-SAM-980-50-500fs-x980500.5
STB-SAM-980-70-500fs-x980700.5
STB-SAM-1040-1-1ps-x104011
STB-SAM-1040-1.5-1ps-x10401.51
STB-SAM-1040-2-1ps-x104021
STB-SAM-1040-2.5-800fs-x10402.50.8
STB-SAM-1040-3-1ps-x104031
STB-SAM-1040-4-800fs-x104040.8
STB-SAM-1040-5-800fs-x104050.8
STB-SAM-1040-5-1ps-x104051
STB-SAM-1040-7-1ps-x104071
STB-SAM-1040-8-1ps-x104081
STB-SAM-1040-10-1ps-x1040101
STB-SAM-1040-15-500fs-x1040150.5
STB-SAM-1040-27-1ps-x1040271
STB-SAM-1030-30-1ps-x1030301
STB-SAM-1030-32-1ps-x1030321
STB-SAM-1040-43-1ps-x1040431
STB-SAM-1030-44-1ps-x1030441
STB-SAM-1040-48-1ps-x1040481
STB-SAM-1030-54-1ps-x1030541
STB-SAM-1040-54-1ps-x1040541
STB-SAM-1030-55-500fs-x1030550.5
STB-SAM-1040-56-700fs-x1040560.7
STB-SAM-1040-60-1ps-x1040601
STB-SAM-1040-2.5-2ps-x10402.52
STB-SAM-1030-2.5-5ps-x10302.55
STB-SAM-1030-3-2ps-x103032
STB-SAM-1030-3.5-5ps-x10303.55
STB-SAM-1040-4-5ps-x104045
STB-SAM-1040-10-3ps-x1040103
STB-SAM-1040-10-5ps-x1040105
STB-SAM-1040-20-2ps-x1040202
STB-SAM-1040-28-3ps-x1040283
STB-SAM-1030-30-2ps-x1030302
STB-SAM-1040-30-3ps1040303
STB-SAM-1030-32-2ps1030322
STB-SAM-1030-32-3ps1030323
STB-SAM-1040-32-5ps1040325
STB-SAM-1040-33-5ps1040335
STB-SAM-1040-35-3ps1040353
STB-SAM-1030-38-2ps1030382
STB-SAM-1030-50-3ps1030503
STB-SAM-1040-52-2ps1040522
STB-SAM-1040-53-5ps1040535
STB-SAM-1040-54-4ps1040544
STB-SAM-1030-57-3ps1030573
STB-SAM-1040-65-2ps1040652
STB-SAM-1040-1-10ps-x1040110
STB-SAM-1040-1.5-10ps-x10401.510
STB-SAM-1040-2-10ps-x1040210
STB-SAM-1040-2.5-10ps-x10402.510
STB-SAM-1040-3.5-6ps-x10403.56
STB-SAM-1040-5-6ps-x104056
STB-SAM-1040-6-14ps-x1040614
STB-SAM-1040-18-10ps-x10401810
STB-SAM-1040-30-8ps-x1040308
STB-SAM-1040-32-9ps-x1040329
STB-SAM-1040-35-9ps-x1040359
STB-SAM-1040-40-9ps-x1040409
STB-SAM-1040-43-8ps-x1040438
STB-SAM-1040-50-12ps-x10405012
STB-SAM-1030-18-18ps-x10301818
STB-SAM-1040-21-35ps-x10402135
STB-SAM-1040-30-25ps-x10403025
STB-SAM-1040-40-25ps-x10404025
STB-SAM-1064-0.7-1ps-x10640.71
STB-SAM-1064-1.5-1ps-x10641.51
STB-SAM-1064-2-1ps-x106421
STB-SAM-1064-3-1ps-x106431
STB-SAM-1064-3.5-1ps-x10643.51
STB-SAM-1064-4-1ps-x106441
STB-SAM-1064-5-1ps-x106451
STB-SAM-1064-6-1ps-x106461
STB-SAM-1064-10-1ps-x1064101
STB-SAM-1064-13-500fs-x1064130.5
STB-SAM-1064-18-500fs-x1064180.5
STB-SAM-1064-26-1ps-x1064261
STB-SAM-1064-38-1ps-x1064381
STB-SAM-1064-70-500fs-x1064700.5
STB-SAM-1064-1-5ps-x106415
STB-SAM-1064-3-5ps-x106435
STB-SAM-1064-5-3ps-x106453
STB-SAM-1064-10-5ps-x1064105
STB-SAM-1064-12-5ps-x1064125
STB-SAM-1064-14-2ps-x1064142
STB-SAM-1064-18-5ps-x1064185
STB-SAM-1064-19-4ps-x1064194
STB-SAM-1064-21-3ps-x1064213
STB-SAM-1064-28-4ps-x1064284
STB-SAM-1064-30-2ps-x1064302
STB-SAM-1064-32-3ps-x1064323
STB-SAM-1064-40-3ps-x1064403
STB-SAM-1064-48-4ps-x1064484
STB-SAM-1064-50-5ps-x1064505
STB-SAM-1064-57-4ps-x1064574
STB-SAM-1064-60-4ps-x1064604
STB-SAM-1064-70-3ps-x1064703
STB-SAM-1064-0.6-10ps-x10640.610
STB-SAM-1064-1-10ps-x1064110
STB-SAM-1064-2-10ps-x1064210
STB-SAM-1064-3-10ps-x1064310
STB-SAM-1064-4-10ps-x1064410
STB-SAM-1064-4-15ps-x1064415
STB-SAM-1064-5-9ps-x106459
STB-SAM-1064-6-10ps-x1064610
STB-SAM-1064-8-14ps-x1064814
STB-SAM-1064-12-16ps-x10641216
STB-SAM-1064-19-10ps-x10641910
STB-SAM-1064-22-6ps-x1064226
STB-SAM-1064-28-15ps-x10642815
STB-SAM-1064-30-8ps-x1064308
STB-SAM-1064-39-6ps-x1064396
STB-SAM-1064-40-9ps-x1064409
STB-SAM-1064-50-10ps-x10645010
STB-SAM-1064-50-12ps-x10645012
STB-SAM-1064-55-10ps-x10645510
STB-SAM-1064-65-10ps-x10646510
STB-SAM-1064-3-25ps-x1064325
STB-SAM-1064-5-25ps-x1064525
STB-SAM-1064-8-25ps-x1064825
STB-SAM-1064-15-30ps-x10641530
STB-SAM-1064-17-25ps-x10641725
STB-SAM-1064-20-30ps-x10642030
STB-SAM-1064-25-25ps-x10642525
STB-SAM-1064-26-35ps-x10642635
STB-SAM-1064-28-25ps-x10642825
STB-SAM-1064-30-25ps-x10643025
STB-SAM-1064-33-30ps-x10643330
STB-SAM-1064-36-45ps-x10643645
STB-SAM-1064-9-47ps-x1064947
STB-SAM-1064-10-47ps-x10641047
STB-SAM-1064-14-240ps-x106414240
STB-SAM-1064-22-47ps-x10642247
STB-SAM-1100-30-500fs-x1100300.5
STB-SAM-1100-50-500fs-x1100500.5
STB-SAM-1100-70-500fs-x1100700.5
STB-SAM-1100-90-500fs-x1100900.5
STB-SAM-1150-3-500fs-x115030.5
STB-SAM-1150-4-500fs-x115040.5
STB-SAM-1150-6-500fs-x115060.5
STB-SAM-1150-28-1ps-x1150281
STB-SAM-1150-32-1ps-x1150321
STB-SAM-1300-4-10ps-x1300410
STB-SAM-1300-7-10ps-x1300710
STB-SAM-1300-8-10ps-x1300810
STB-SAM-1300-10-10ps-x13001010
STB-SAM-1300-12-10ps-x13001210
STB-SAM-1340-1-1ps-x134011
STB-SAM-1340-2-1ps-x134021
STB-SAM-1340-3-1ps-x134031
STB-SAM-1340-7-1ps-x134071
STB-SAM-1340-15-1ps-x1340151
STB-SAM-1420-1-10ps-x1420110
STB-SAM-1420-4-10ps-x1420410
STB-SAM-1510-4-10ps-x1510410
STB-SAM-1510-6-10ps-x1510610
STB-SAM-1510-15-2ps-x1510152
STB-SAM-1510-18-2ps-x1510182
STB-SAM-1510-23-2ps-x1510232
STB-SAM-1550-3-4ps-x155034
STB-SAM-1550-4-4ps-x155044
STB-SAM-1550-10-5ps-x1550105
STB-SAM-1550-12-2ps-x1550122
STB-SAM-1550-12-5ps-x1550125
STB-SAM-1550-14-5ps-x1550145
STB-SAM-1550-16-2ps-x1550162
STB-SAM-1550-17-1.5ps-x1550171.5
STB-SAM-1550-17-2ps-x1550172
STB-SAM-1550-17-4ps-x1550174
STB-SAM-1550-18-2ps-x1550182
STB-SAM-1550-20-3ps-x1550203
STB-SAM-1550-20-4ps-x1550204
STB-SAM-1550-21-2ps-x1550212
STB-SAM-1550-22-2ps-x1550222
STB-SAM-1550-23-2ps-x1550232
STB-SAM-1550-25-5ps-x1550255
STB-SAM-1550-26-2ps-x1550262
STB-SAM-1550-26-5ps-x1550265
STB-SAM-1550-27-2ps-x1550272
STB-SAM-1550-32-4ps-x1550324
STB-SAM-1550-33-2ps-x1550332
STB-SAM-1550-40-2ps-x1550402
STB-SAM-1550-41-1.5ps-x1550411.5
STB-SAM-1550-55-2ps-x1550552
STB-SAM-1550-7-10ps-x1550710
STB-SAM-1550-11-18ps-x15501118
STB-SAM-1550-15-7ps-x1550157
STB-SAM-1550-15-12ps-x15501512
STB-SAM-1550-17-10ps-x15501710
STB-SAM-1550-20-10ps-x15502010
STB-SAM-1550-20-12ps-x15502012
STB-SAM-1550-22-5ps-x1550225
STB-SAM-1550-22-12ps-x15502212
STB-SAM-1550-25-18ps-x15502518
STB-SAM-1550-28-12ps-x15502812
STB-SAM-1550-30-5ps-x1550305
STB-SAM-1550-32-18ps-x15503218
STB-SAM-1550-40-10ps-x15504010
STB-SAM-1550-42-12ps-x15504212
STB-SAM-1550-50-10ps-x15505010
STB-SAM-1645-2-2ps-x164522
STB-SAM-1645-4-2ps-x164542
STB-SAM-1645-5-2ps-x164552
STB-SAM-1645-8-2ps-x164582
STB-SAM-1645-32-2ps-x1645322
STB-SAM-1645-50-2ps-x1645502
STB-SAM-1920-2-30ps-x1920230
STB-SAM-1920-4-40ps-x1920440
STB-SAM-1920-7-10ps-x1920710
STB-SAM-1920-8-10ps-x1920810
STB-SAM-1920-18-15ps-x19201815
STB-SAM-1920-36-10ps-x19203610
STB-SAM-1960-3-10ps-x1960310
STB-SAM-1960-4-10ps-x1960410
STB-SAM-1960-5-10ps-x1960510
STB-SAM-1960-8-10ps-x1960810
STB-SAM-1960-13-10ps-x19601310
STB-SAM-1960-15-10ps-x19601510
STB-SAM-1960-18-10ps-x19601810
STB-SAM-1960-30-10ps-x19603010
STB-SAM-1960-54-10ps-x19605410
STB-SAM-2000-2-10ps-x1960210
STB-SAM-2000-13-10ps-x20001310
STB-SAM-2000-20-10ps-x20002010
STB-SAM-2000-22-10ps-x20002210
STB-SAM-2000-30-10ps-x20003010
STB-SAM-2000-36-10ps-x20003610
STB-SAM-2000-43-10ps-x20004310
STB-SAM-2400-1-10ps-x2400110
STB-SAM-2400-1.5-10ps-x24001.510
STB-SAM-2800-14-10ps-x28001410
STB-SAM-2800-20-10ps-x28002010
STB-SAM-2800-34-10ps-x28003410
STB-SAM-2900-9-10ps-x2900910
STB-SAM-3000-33-10ps-x29003310

STB系列谐振饱和吸收镜

谐振饱和吸收镜

谐振饱和吸收镜(Resonant Saturable Absorber Mirror, RSAM)被设计用来重塑光信号。在光纤、通信节点和其他光学设备中传播的光信号会受到光损耗的影响,并且会被修改。在每一个放大阶段,利用受激发射过程,由于不可避免的自发辐射,信噪比降低。包括在光放大器之后的RSAM降低了噪声背景,并且允许光脉冲不受非线性光学行为影响地通过。

零件号说明:STB-RSAM-λ-τ-x

  • Λ 激光波长

  • τ 吸收体弛豫时间

  • x 安装条件

零件号波长范围低强度反射率[%]吸收率[%]弛豫时间非饱和损耗[%]
STB-RSAM-980-x975-984199140
STB-RSAM-1030-1ps-x1030199145
STB-RSAM-1060-32ps-x1056-10642983240
STB-RSAM-1064-9ps-x1050-1064199940
STB-RSAM-1550-10ps-x15502981040
STB-RSAM-1560-100ps-x156059510025

STB系列可饱和输出耦合器(SOC)

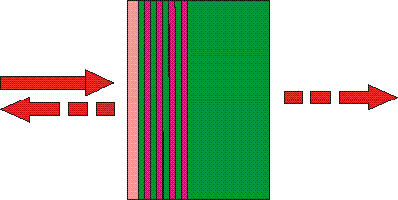

可饱和输出耦合器(SOC)

利用可饱和输出耦合器(Saturable Output  Coupler, SOC),可以设计出自启动、被动锁模或调Q二极管泵浦的固态或光纤激光器。SOC是一个可饱和吸收镜(SAM)和一个输出耦合器的组合。

SOC订单信息:零件号:STB-SOC-λ-A-τ-x

  • λ 激光波长

  • A 低强度吸收

  • T 低强度透射率

  • τ吸收体弛豫时间

  • x 安装条件

零件号波长nm吸收率%透射率%反射率%调制深度%非饱和损耗%
STB-SOC-1040-2-3-1ps-x104023951.20.8
STB-SOC-1040-3-0.4-1ps-x104030.4961.81.2
STB-SOC-1040-3-4-1ps-x104034931.81.2
STB-SOC-1040-5-5-1ps-x1040559032
STB-SOC-1040-6-0.5-1ps-x104060.5933.51.5
STB-SOC-1040-6-2-1ps-x104062923.52.5
STB-SOC-1040-7-2-1ps-x1040729143
STB-SOC-1040-8-0.6-1ps-x104080.69153
STB-SOC-1040-8-6-15ps-x104086844.53.2
STB-SOC-1040-9-9-1ps-x1040998254
STB-SOC-1040-11-3-1ps-x10401138665
STB-SOC-1040-14-10-15ps-x10401410767.55.5
STB-SOC-1040-17-5-1ps-x104017578107
STB-SOC-1040-24-19-15ps-x10402219589.59
STB-SOC-1064-1-1-5ps-x106411980.6
STB-SOC-1064-1.8-2.2-1ps-x10641.82.2961.10.7
STB-SOC-1064-2-0.3-1ps-x106420.3971.20.8
STB-SOC-1064-2.7-3.2-1ps-x10642.73.2931.71.0
STB-SOC-1064-4-0.5-1ps-x106440.5952.81.2
STB-SOC-1064-7-0.7-1ps-x106470.79243
STB-SOC-1064-8-6-1ps-x1064868644
STB-SOC-1064-8-8-15ps-x106488844.53
STB-SOC-1064-9-13-17ps-x10649137865
STB-SOC-1064-13-12-15ps-x10641312766.55
STB-SOC-1064-15-23-17ps-x106415236287
STB-SOC-1064-21-13-20ps-x106421136613
STB-SOC-1064-22-19-15ps-x10642219589.59
STB-SOC-2000-26-19-10ps-x20002619551511
STB-SOC-2000-26-24-10ps-x-thin20002624501511
STB-SOC-2000-40-28-10ps-x20004028322317

饱和噪声抑制器SANOS

饱和噪声抑制器SANOS

谐振可饱和吸收镜(Resonant Saturable  Absorber Mirror, RSAM)被设计用来重塑光信号。在光纤、通信节点和其他光学设备中传播的光信号会受到光损耗的影响,并且会被修改。在每一个放大阶段,利用受激发射过程,由于不可避免的自发辐射,信噪比降低。包括在光放大器之后的RSAM降低了噪声背景,并且允许光脉冲不受非线性光学行为影响地通过。

1.自由空间饱和噪声抑制器

对于1064nm波长,我们提供了一个自由空间饱和噪声抑制器:STB-FS-SANOS。它由一个RSAM和一个100%反射镜组成,允许在不改变光束方向的情况下插入激光束。

自由空间SANOS订单信息:零件号:STB-FS-SANOS-λ-τ-x

  • λ激光波长

  • τ吸收体弛豫时间

  • x 吸收器级数(1或2)

饱和噪声抑制器SANOS应用:

  • 光放大器后的噪声抑制(放大自发辐射)

  • 脉冲选择器后剩余脉冲的抑制

1.1自由空间饱和噪声抑制器, 一级STB-FS-SANOS-1064-15ps-1

STB-FS-SANOS由谐振饱和吸收镜(RSAM)和传统的100%反射镜组成。光束在STB-FS-SANOS上实现,方向不变,但平行偏移为2 mm。RSAM具有很强的非线性反射特性。对于低输入信号电平,STB-FS-SANOS的透射率仅为2%(98%损耗),而高强度脉冲的传输损耗较低,为50%。输入隔离度优于50db。为了精确地满足低强度反射率的最小值,可以在一定程度上改变输入光束的倾角。

自由空间饱和噪声抑制器

FS-SANOS主要数据:

  • 共振波长:1064 nm(根据要求可以是1050 nm–1064 nm)

  • 半最大半高宽时的全宽FWHM:20 nm

  • 噪声抑制比:14dB

  • 插入损耗:3 dB

  • 饱和光强:4μJ/cm2@噪音抑制10 dB

  • 弛豫时间常数:15ps

  • 平行光束偏移:2 mm

  • 镜子:一个RSAM和一个R>99%的介质镜,尺寸:4 mm x 4 mm

  • 反射镜入射角:8°

1.2两级STB-FS-SANOS-1064-9ps-2

STB-FS-SANOS-2由两个谐振式可饱和吸收镜(RSAM)组成。光束在自由空间SANOS上实现,方向不变,但平行偏移为2 mm。RSAM具有很强的非线性反射特性。对于低输入信号电平,STB-FS-SANOS-2的透射率低于0.1%(99.9%损耗),而高强度脉冲的透射率低于75%。输入隔离度优于50db。为了精确地满足低强度反射率的最小值,可以在一定程度上改变输入光束的倾角。

FS-SANOS主要数据

  • 共振波长:1064nm

  • 半最大半高宽时的全宽FWHM:17nm

  • 噪声抑制比:>20dB

  • 插入损耗:6dB

  • 饱和光强:10μJ/cm2@噪音抑制20dB

  • 弛豫时间常数:15ps

  • 平行光束偏移:2 mm

  • 镜子:两个RSAM,尺寸:4 mm x 4 mm

  • 反射镜入射角:8°

2.光纤耦合饱和噪声抑制器

光纤耦合饱和噪声抑制器

对于1550nm波长,我们提供了一种光纤耦合可饱和噪声抑制器:FC-SANOS。它由三端口环行器的第二个端口上的RSAM组成,允许简单地插入光纤。

光纤耦合SANOS订单信息:零件号:STB-FC-SANOS-λ-x

  • λ激光波长

  • x 光纤和连接器类型

SANOS是一种谐振式可饱和吸收镜(RSAM),安装在环行器上。RSAM有一个强非线性反射。对于低输入信号电平,STB-FC-SANOS的透射率仅为

3%(97%损耗),而高强度脉冲的传输损耗较低,为50%。需要的饱和时的峰值脉冲功率约为500mw。因为RSAM是一个共振设备,噪声仅在共振波长处被抑制。常见的光纤连接器类型是FC/PC,但是可定制。输入隔离度优于50db。

  • 零件号:STB-FC-SANOS-15XX

  • 共振波长:1530nm,1535nm,…,1555nm,1560nm,步长5nm

  • 半最大半高宽时的全宽FWHM:16 nm

  • 低透光率:3%

  • 高透光率:45%

  • 噪声抑制系数:6…18(取决于输入信噪比)

  • 插入损耗:3 dB

  • 脉冲光强:F=100μJ/cm2

  • 弛豫时间常数:~5 ps

  • 最大平均输入功率:0.5 W

  • 方向性:50 dB

  • 光纤连接器类型:FC/PC,根据要求提供其他

透射式饱和吸收体(SA)

无布拉格反射镜的可饱和吸收体可用于激光器的自启动、被动锁模,但工作在透射模式。例如,它可以插入光纤环形激光器。SA的饱和通量明显高于SAM。

透射式饱和吸收体(SA)

SA订单信息:零件号:SA-λ-A-τ-x

  • λ激光波长

  • A 低强度吸收

  • τ吸收体弛豫时间

  • x 安装条件

1.零件号:STB-SA-1020-40-x,波长1020 nm

  • 激光波长:980-1040 nm

  • 吸收率:40%

  • 调制深度:25%

  • 不饱和损耗:15%

  • 饱和光强:300μJ/cm2

  • 脉冲损伤阈值:1.2 mJ/cm2

  • 弛豫时间常数:~500 fs

  • 芯片面积:5mm x 5mm;按要求提供其他尺寸

  • 芯片厚度:625μm;半绝缘砷化镓

2.零件号:STB-SA-1030-34-3ps-x波长1030nm

  • 激光波长:1000 nm…1040 nm

  • 吸收率:34%

  • 调制深度:20%

  • 非饱和损耗:14%

  • 饱和光强:300μJ/cm2

  • 脉冲损伤阈值:1.2 mJ/cm2

  • 弛豫时间常数:~3ps

  • 芯片面积:5mm x 5mm;按要求提供其他尺寸

  • 芯片厚度:450μm;半绝缘砷化镓

3.零件号:STB-SA-1064-14-28ps-x,波长1064nm

  • 激光波长:1000 nm…1100 nm

  • 吸收率:14%

  • 透光率:85%

  • 调制深度:3.4%

  • 饱和光强:300μJ/cm2

  • 损伤阈值:200mW/cm2

  • 弛豫时间常数:~28 ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μm;半绝缘砷化镓

4.零件号STB-SA-1064-25-500fs-x,波长1064 nm

  • 激光器波长:1050  nm …1090nm

  • 吸收率:25%

  • 调制深度:13%

  • 非饱和损耗:12%

  • 饱和光强:300μJ/cm2

  • 损伤阈值:1.2 mJ/cm2

  • 弛豫时间常数:~500 fs

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μ米;半绝缘砷化镓

5.零件号STB-SA-1064-26-37ps-x,波长1064 nm

  • 激光波长:1000 nm…1100 nm

  • 吸收率:26%

  • 透光率:73%

  • 调制深度:4.9%

  • 饱和光强:300μJ/cm2

  • 损伤阈值:1 mJ/cm2

  • 弛豫时间常数:~37 ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μm;半绝缘砷化镓

6.零件号STB-SA-1064-40-500fs-x,波长1064nm

  • 激光波长:1030 nm…1090 nm

  • 吸收率:40%

  • 调制深度:25%

  • 不饱和损耗:15%

  • 饱和光强:300μJ/cm2

  • 损伤阈值:1 mJ/cm2

  • 弛豫时间常数:~500 fs

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μm;半绝缘砷化镓

7.零件号STB-SA-1340-22-20ps-x,波长1340  nm

  • 激光波长:1340nm

  • 吸收率:22%

  • 调制深度:14%

  • 不饱和损耗:8%

  • 饱和光强:300μJ/cm2

  • 损伤阈值:1.2 mJ/cm2

  • 弛豫时间常数:~20 ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μm;半绝缘砷化镓

8.产品清单,λ=1550nm,625µm自由空间应用的基片厚度

(1) 零件号STB-SA-1550-6-20ps-x,波长1550nm

  • 激光波长:1550nm

  • 吸收率:6%

  • 调制深度:4%

  • 不饱和损耗:2%

  • 饱和光强:300μJ/cm2

  • 损伤阈值:1.5 mJ/cm2

  • 弛豫时间常数:~20 ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μm;半绝缘砷化镓

(2) 零件号SA-1550-35-2ps-x,波长1550 nm

  • 激光波长:1400 nm…1600 nm

  • 吸收率:35%

  • 调制深度:21%

  • 非饱和损耗:14%

  • 饱和光强:300μm

  • 损伤阈值:1.5 mJ/cm2

  • 弛豫时间常数:~2ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μm;半绝缘砷化镓

(3) 零件号STB-SA-1550-46-2ps-x,波长1550 nm

  • 激光波长:1400 nm…1600 nm

  • 吸收率:46%

  • 调制深度:28%

  • 不饱和损耗:18%

  • 饱和光强:300μJ/cm2

  • 损伤阈值:1.5 mJ/cm2

  • 弛豫时间常数:~2ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μm;半绝缘砷化镓

9. 1550nm、150µm基片厚度光纤对接耦合的可饱和吸收体

(1) 零件号STB-SA-1550-25-2ps-x,波长1550 nm

  • 激光波长:1500 nm…1600 nm

  • 吸收率:25%

  • 调制深度:15%

  • 不饱和损耗:10%

  • 饱和光强:300μJ/cm2

  • 损伤阈值:2 mJ/cm2

  • 弛豫时间常数:~2ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:100μm;半绝缘砷化镓

(2)  零件号STB-SA-1550-41-2ps-thin-x,波长1550 nm,光纤耦合用薄可饱和吸收体

  • 激光波长:1400 nm…1600 nm

  • 吸收率:41%

  • 调制深度:25%

  • 不饱和损耗:16%

  • 光纤耦合插入损耗:≤ 1.6分贝

  • 饱和光强:300μJ/cm2

  • 损伤阈值:1.5 mJ/cm2

  • 弛豫时间常数:~2ps

  • 芯片面积:1.3mm×1.3mm;按要求提供其他尺寸

  • 芯片厚度:150μm;半绝缘砷化镓

(3)  零件号STB-SA-1550-58-2ps-thin-x,波长1550 nm,光纤耦合用薄可饱和吸收体

  • 激光波长:1400 nm…1600 nm

  • 吸收率:58%

  • 调制深度:35%

  • 非饱和损耗:23%

  • 光纤耦合插入损耗:≤ 1.6分贝

  • 饱和光强:300μJ/cm2

  • 损伤阈值:1.5 mJ/cm2

  • 弛豫时间常数:~2ps

  • 芯片面积:1.3mm×1.3mm;按要求提供其他尺寸

  • 芯片厚度:150μ米;半绝缘砷化镓

  • 10. 2000nm可饱和吸收体

(1) 零件号STB-SA-2000-1-x波长2000 nm

  • 激光波长:1900 nm…2100 nm

  • 吸收率:1%

  • 调制深度:0.6%

  • 不饱和损耗:0.4%

  • 饱和光强:300μJ/cm2

  • 损伤阈值:3mj/cm2

  • 弛豫时间常数:~10ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μ米;半绝缘砷化镓

(2)零件号STB-SA-2000-25-10ps-x,波长2000 nm

  • 激光波长:1800 nm…2200 nm

  • 吸收率:25%@2000 nm

  • 透光率:74%@2000 nm

  • 反射率:1%@2000 nm

  • 调制深度:15%@2000 nm

  • 非饱和损耗:11%@2000 nm

  • 饱和光强:2 mJ/cm2

  • 损伤阈值:4mj/cm2

  • 弛豫时间常数:~10ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:180μ米;半绝缘砷化镓

(3) 零件号STB-SA-2000-43-x,波长2000 nm

  • 激光波长:1800 nm…2200 nm

  • 吸收率:43%@2000 nm

  • 透光率:56%@2000 nm

  • 反射率:0.2%@2000 nm

  • 调制深度:23%@2000 nm

  • 非饱和损耗:20%@2000 nm

  • 饱和光强:300μJ/cm2

  • 损伤阈值:2 mJ/cm2

  • 弛豫时间常数:~10ps

  • 芯片面积:5.0 mm x 5.0 mm;按要求提供其他尺寸

  • 芯片厚度:625μm或150μm配光纤对接耦合;半绝缘砷化镓

11.零件号STB-SA-2800-10-10ps-x,波长2800 nm

  • 激光波长:2500 nm…3000 nm

  • 吸收率:10%@2.8μ米

  • 透光率:90%@2.8μ米

  • 反射率:0%@2.8μ米

  • 调制深度:6%@2.8μ米

  • 非饱和损耗:4%@2.8μ米

  • 饱和光强:300μJ/cm2

  • 损伤阈值:2 mJ/cm2

  • 弛豫时间常数:~10ps

  • 芯片面积:5mm×5mm;按要求提供其他尺寸

  • 芯片厚度:625μm半绝缘砷化镓

透射式共振可饱和吸收体(RSA)

谐振型可饱和吸收体可用于环形激光器的被动锁模,但它是一种谐振装置,具有以下特殊特性:

透射式共振可饱和吸收体(RSA)

  • 低强度共振波长的零反射率

  • 共振外所有波长的透射率为零

  • 在共振波长处,透过率随脉冲光强的增加而增加

  • 饱和光强明显低于SA,甚至低于典型SAM

利用上述特性,可以构造出一种无源锁模光纤环形激光器

  • 固定在RSA共振波长的激光波长

  • 低功率阈值启动连续波锁模

RSA订单信息:零件号:RSA-λ-A-T-τ-x

  • λ激光波长

  • A 低强度吸收

  • T 低强度传输

  • τ 吸收体弛豫时间

  • x 安装条件

零件号STB-RSA-1057-53-45-6ps-x,波长1057 nm

  • 共振波长:1056..1060 nm

  • 吸收率:53%

  • 透光率:45%

  • 反射率:2%

  • 调制深度:△T=27%,△R=15%,△A=43%

  • 饱和光强:25μJ/cm2

  • 损伤阈值:2 mJ/cm2

  • 弛豫时间常数:6ps

  • 芯片面积:5mm×5mm;按要求提供其他尺寸

  • 芯片厚度:450μm;半绝缘砷化镓

  • 正面保护:介质涂层

  • 背面镀膜:SA背面抛光,镀膜增透1060nm

安装条件x表示安装类型,如下所示:

  • x=5.0-0未安装芯片5.0 mm x 5.0 mm

  • x=5.0-12.7 g粘在直径为12.7 mm、孔为4 mm的铜散热器上

  • x=5.0-25.0 g粘在直径为25.4 mm、孔为4 mm的铜散热器上

  • x=5.0-25.4 g粘在直径为25.4 mm、孔为4 mm的铜散热器上

安装条件

x=4.0-0

  • 单芯片,未安装

  • 芯片面积4.0  mm x 4.0 mm

  • 芯片厚度450µm

x=1.0b-0

  • 一批4个未安装的芯片

  • 芯片面积1.0  mm x 1.0 mm

  • 芯片厚度450µm

x=1.3b-0

  • 一批4个未安装的芯片

  • 芯片面积1.3  mm x 1.3 mm

  • 芯片厚度450µm

x=4.0-12.7g-c/4.0-12.7g-e

  • 芯片面积4.0  mm x 4.0 mm

  • 粘在直径为12.7  mm的铜散热器上

  • 中心安装:x=4.0-12.7g-c

  • 边缘安装:x=4.0-12.7g-e

x=4.0-12.7s-c/4.0-12.7s-e

  • 芯片面积4.0 mm x 4.0 mm

  • 焊接在直径为12.7 mm的铜散热器上

  • 中心安装:x=4.0-12.7s-c

  • 边缘安装:x=4.0-12.7s-e

x=4.0-25.0g-c/4.0-25.0g-e

  • 芯片面积4.0  mm x 4.0 mm

  • 粘在直径为25.0  mm的铜散热器上

  • 中心安装:x=4.0-25.0g-c

  • 边缘安装:x=4.0-25.0g-e

x=4.0-25.0s-c/4.0-25.0s-e

  • 芯片面积4.0 mm x 4.0 mm

  • 焊接在直径为25.0 mm的铜散热器上

  • 中心安装:x=4.0-25.0s-c

  • 边缘安装:x=4.0-25.0s-e

x=4.0-25.4g-c/4.0-25.4g-e

  • 芯片面积4.0  mm x 4.0 mm

  • 粘在直径为25.4  mm的铜散热器上

  • 中心安装:x=4.0-25.4g-c

  • 边缘安装:x=4.0-25.4g-e

x=4.0-25.4s-c/4.0-25.4s-e

  • 芯片面积4.0 mm x 4.0 mm

  • 焊接在直径为25.4 mm的铜散热器上

  • 中心安装:x=4.0-25.4s-c

  • 边缘安装:x=4.0-25.4s-e

x=4.0-25.0w-c/4.0-25.0w-e

  • 芯片面积4.0  mm x 4.0 mm

  • 焊接在直径为25.0  mm的水冷铜散热器上

  • 中心安装:x=4.0-25.0w-c

  • 边缘安装:x=4.0-25.0w-e

x=4.0-25.0h-c/4.0-25.0h-e

  • 芯片面积4.0  mm x 4.0 mm

  • 焊接在水冷铜散热器上的薄膜,直径25.0 mm,用于高功率应用。

  • 中心安装:x=4.0-25.0h-c

  • 边缘安装:x=4.0-25.0h-e

x=FC/(A)PC-SMF

  • 安装在1米长的单模光纤上。

  • 可用光纤:780HP

  • FC/PC连接器:x=FC/PC-SMF

  • FC/APC连接器:x=FC/APC-SMF

x=FC/(A)PC-PMF

  • 安装在1米长的保偏光纤上。

  • 可用光纤:熊猫PM780-HP

  • FC/PC连接器:x=FC/PC-PMF

  • FC/APC连接器:x=FC/APC-PMF
