电光Q开关驱动电源

时间:2020-09-02 来源:本站 访问量:1042

电光Q开关驱动电源是通过控制调整光学开关而对连续激光器输出的激光进行脉冲调制,进而控制较强的激光辐射靶表面的时间,避免靶材料被烧蚀,同时提高光探测器输出脉冲的信号幅度、动态范围和信号质量。

可提供高电压、快前沿、顶部平坦、波形光滑无震荡的脉冲,用以驱动快速开关器件。

更快的调Q开关速度以进一步提高峰值功率并压缩脉宽将会使电光调Q技术在激光打孔、划片、雕刻和测距等领域得到更广泛的的应用。电光调Q技术是一种通过晶体的电光效应来实现Q值突变,从而将激光能量压缩到宽度极窄的脉冲中发射,使激光输出的峰值功率可提高几个数量级。相比于其他调Q技术,电光调Q开关的主要特点是发生的时间很短并且消光比很高,用这种开关做成的调Q激光器可获得脉冲宽度极窄、峰值功率极高和稳定输出高重复率的巨脉冲。

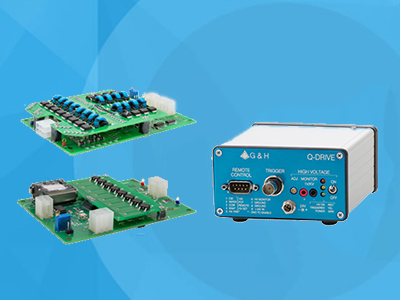

电光Q开关驱动电源

新特光电的电光Q开关驱动电源(普克尔盒电源)通过控制调整光学开关而对连续激光器输出的激光进行脉冲调制,进而控制较强的激光辐射靶表面的时间,避免靶材料被烧蚀,同时提高光探测器(光电倍增管)输出脉冲的信号幅度、动态范围和信号质量(信噪比)。采用时间严格受控的高压脉冲电源来开启和关闭。控制方式有两种:退压方式和升压方式,二者均可利用KDP晶体电光效应。前者预先加高压,使开关闭合,挡住入射的激光,当加触发控制电压时,开关上的高压瞬时去掉,开关开启使激光通过,从而将连续激光调制成预先设定宽度的脉冲形式;后者为瞬时升压脉冲开启电光开关。
