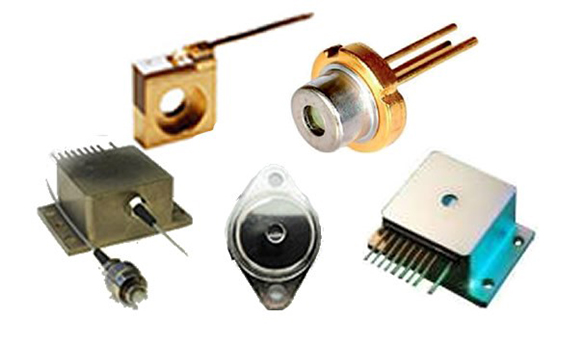

高功率激光二极管 905~1800nm

我们三十多年以来一直致力于设计开发和制造905-1800nm波长的基于in-Ga-Al-As-P固体解决方案的MOCVD生长异质结构的高功率激光二极管。我们可以提供从MOCVD异质结构生长到完整的二极管模块全产业链的制造工艺。同时可专为客户按所提供参数来开发和生产定制的激光二极管。

我们提供两个系列的产品:FP(Fabry-Perot法布里-珀罗)单模激光二极管和FP多模激光二极管。封装类型包括SOT-148(9mm)、C型接口、窗口型HHL、光纤耦合HHL 和TO-3。同时可按要求提供其他定制封装形式。

高功率激光二极管

单模FP激光二极管

  • 波长范围980-1790 nm

  • 连续输出功率可到200 mW

  • 封装方式:SOT-148 (9mm), C型接口,可定制其他封装

多模FP激光二极管

  • 波长范围980-1790 nm

  • 连续输出功率可到4W

  • 脉冲输出功率可达100W

  • 封装方式:窗口型HHL、光纤耦合HHL 和TO-3,可定制其他封装

主要应用

  • 光纤和固体激光泵浦源

  • 电信

  • 计量学(定位、光纤质量检查、测距)

  • 医学(针灸治疗、显微手术)

  • 材料加工(金属切割、焊接、打标)

  • 军事目标(夜视设备、激光瞄准器)

型号(外形尺寸) 波长(nm) 模式 输出功率 (mW) 驱动电流(mA) 封装方式
STFB-S1060-20SOT148 1060 SM 20 70 SOT-148(9mm)或C型接口
STFB-S1060-50SOT148 1060 SM 50 100 SOT-148(9mm)或C型接口
STFB-S1300-10SOT148 1300 SM 10 80 SOT-148(9mm)或C型接口
STFB-S1300-20SOT148 1300 SM 20 100 SOT-148(9mm)或C型接口
STFB-S1300-30SOT148 1300 SM 30 145 SOT-148(9mm)或C型接口
STFB-S1300-40SOT148 1300 SM 40 195 SOT-148(9mm)或C型接口
STFB-S1300-50SOT148 1300 SM 50 250 SOT-148(9mm)或C型接口
STFB-S1550-10SOT148 1550 SM 10 80 SOT-148(9mm)或C型接口
STFB-S1550-20SOT148 1550 SM 20 120 SOT-148(9mm)或C型接口
STFB-S1550-30SOT148 1550 SM 30 165 SOT-148(9mm)或C型接口
STFB-S1600-10SOT148 1600 SM 10 80 SOT-148(9mm)或C型接口
STFB-S1600-20SOT148 1600 SM 20 130 SOT-148(9mm)或C型接口
STFB-S1600-30SOT148 1600 SM 30 180 SOT-148(9mm)或C型接口
STFB-S1600-40SOT148 1600 SM 40 250 SOT-148(9mm)或C型接口
STFB-M1060-2000HO 1060 MM 2000 3000 窗口型HHL
STFB-M1060-2000HF 1060 MM 2000 3000 光纤耦合HHL
STFB-M1060-2000TO3 1060 MM 2000 3000 TO-3
STFB-M1060-2000CM 1060 MM 2000 3000 C型接口
STFB-M1060-3000HO 1060 MM 3000 4000 窗口型HHL
STFB-M1060-3000HF 1060 MM 3000 4000 光纤耦合HHL
STFB-M1060-3000TO3 1060 MM 3000 4000 TO-3
STFB-M1060-3000CM 1060 MM 3000 4000 C型接口
STFB-M1260-500HO 1260 MM 500 2750 窗口型HHL
STFB-M1260-500HF 1260 MM 500 2750 光纤耦合HHL
STFB-M1260-500TO3 1260 MM 500 2750 TO-3
STFB-M1260-500CM 1260 MM 500 2750 C型接口
STFB-M1470-1000HO 1470 MM 1000 3000 窗口型HHL
STFB-M1470-1000HF 1470 MM 1000 3000 光纤耦合HHL
STFB-M1550-500HO 1550 MM 500 3000 窗口型HHL
STFB-M1550-500HF 1550 MM 500 3000 光纤耦合HHL
STFB-M1550-500TO3 1550 MM 500 3000 TO-3
STFB-M1550-500CM 1550 MM 500 3000 C型接口
STFB-M1550-2000HO 1550 MM 2000 7500 窗口型HHL
STFB-M1550-1500HF 1550 MM 1500 7800 光纤耦合HHL
STFB-M1600-500TO3 1600 MM 500 2500 TO-3
STFB-M1600-500CM 1600 MM 500 2500 C型接口
STFB-M1600-500HO 1600 MM 500 2500 窗口型HHL
STFB-M1600-500HF 1600 MM 500 2500 光纤耦合HHL
STFB-M1600-1000TO3 1600 MM 1000 2500 TO-3
STFB-M1600-1000CM 1600 MM 1000 2500 C型接口
STFB-M1600-1000HO 1600 MM 1000 2500 窗口型HHL

型号: STFB-S1060-20SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±10 nm
CW 光学输出功率 Pop 20 mW
运行电流 Iop <70 mA
运行电压 Uld 1.3±0.2 V
电流阀值 Ith <30 mA
光束发散角(FWHM) θ║ 7±2
光束发散角(FWHM) θ┴ 40±5
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.3±0.1 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1060-50SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±10 nm
CW 光学输出功率 Pop 50 mW
运行电流 Iop <100 mA
运行电压 Uld 1.3±0.3 V
电流阀值 Ith <35 mA
光束发散角(FWHM) θ║ 7±2
光束发散角(FWHM) θ┴ 40±5
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.25±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-10SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 10 mW
运行电流 Iop <80 mA
运行电压 Uld 1.1±0.2 V
电流阀值 Ith <40 mA
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 45±5
半宽频谱 (FWHM) Δλ <2.5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-20SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 20 mW
运行电流 Iop <100 mA
运行电压 Uld 1.2±0.2 V
电流阀值 Ith <45 mA
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 45±5
半宽频谱 (FWHM) Δλ <3 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 CW
脉冲
连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-30SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 30 mW
运行电流 Iop <145 mA
运行电压 Uld 1.2±0.2 V
电流阀值 Ith <45 mA
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 45±5
半宽频谱 (FWHM) Δλ <4 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-40SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 40 mW
运行电流 Iop <190 mA
运行电压 Uld 1.3±0.2 V
电流阀值 Ith <55 mA
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 45±5
半宽频谱 (FWHM) Δλ <4 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1300-50SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 50 mW
运行电流 Iop <250 mA
运行电压 Uld 1.3±0.2 V
电流阀值 Ith <60 mA
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 45±5
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1550-10SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 10 mW
运行电流 Iop <80 mA
运行电压 Uld 1±0.3 V
电流阀值 Ith <40 mA
光束发散角(FWHM) θ║ 8±5
光束发散角(FWHM) θ┴ 45±5
半宽频谱 (FWHM) Δλ <3.5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.1±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.6±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1550-20SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 20 mW
运行电流 Iop <120 mA
运行电压 Uld 1±0.3 V
电流阀值 Ith <45 mA
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 45±5
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.7±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1550-30SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 30 mW
运行电流 Iop <165 mA
运行电压 Uld 1±0.3 V
电流阀值 Ith <45 mA
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 45±5
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.1±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.6±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1600-10SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1600±10 nm
CW 光学输出功率 Pop 10 mW
运行电流 Iop <80 mA
运行电压 Uld 0.8±0.2 V
电流阀值 Ith <35 mA
光束发散角(FWHM) θ║ 10±2
光束发散角(FWHM) θ┴ 50±5
半宽频谱 (FWHM) Δλ <3.5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.8±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1600-20SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1600±10 nm
CW 光学输出功率 Pop 20 mW
运行电流 Iop <130 mA
运行电压 Uld 0.8±0.2 V
电流阀值 Ith <40 mA
光束发散角(FWHM) θ║ 10±2
光束发散角(FWHM) θ┴ 50±5
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.8±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1600-30SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1600±10 nm
CW 光学输出功率 Pop 30 mW
运行电流 Iop <180 mA
运行电压 Uld 0.8±0.3 V
电流阀值 Ith <45 mA
光束发散角(FWHM) θ║ 10±2
光束发散角(FWHM) θ┴ 50±5
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.8±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

型号: STFB-S1600-40SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1600±10 nm
CW 光学输出功率 Pop 40 mW
运行电流 Iop <250 mA
运行电压 Uld 0.8±0.3 V
电流阀值 Ith <50 mA
光束发散角(FWHM) θ║ 10±2
光束发散角(FWHM) θ┴ 50±5
半宽频谱 (FWHM) Δλ <3.5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.8±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25
运行温度范围 -40… +50
储藏温度范围 -40… +80
运行模式 连续; 脉冲, τ>5 ns -
光电二极管监视器
监视器电流 1-1000 μA
PD 反向电压 <5 V

注意:为保证半导体激光器SOT-148的稳定运行,必须将其安装在带铜载体的TEC上保持温度恒定。

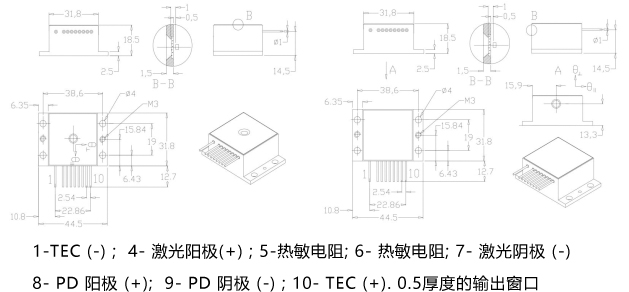

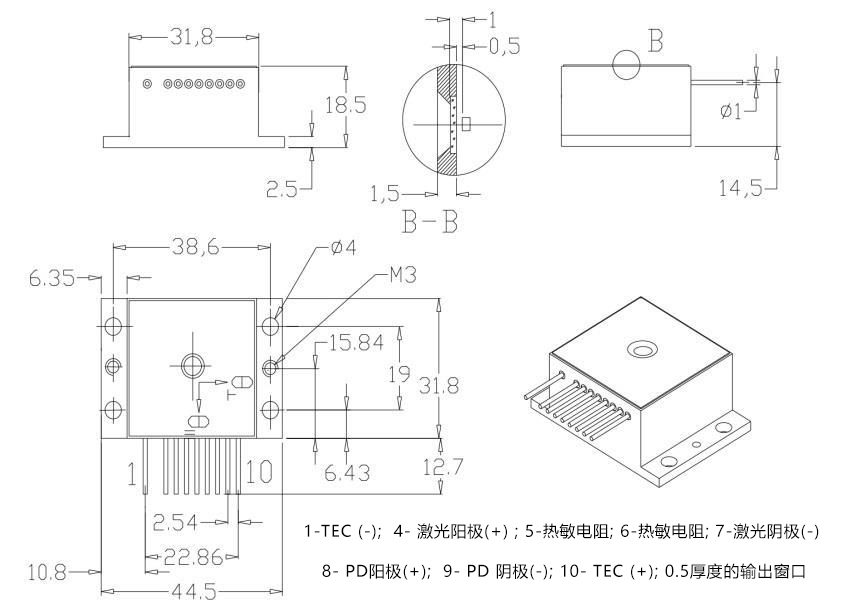

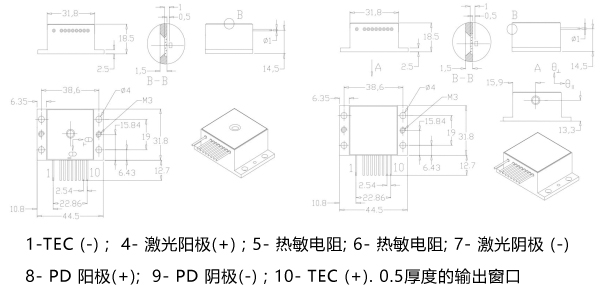

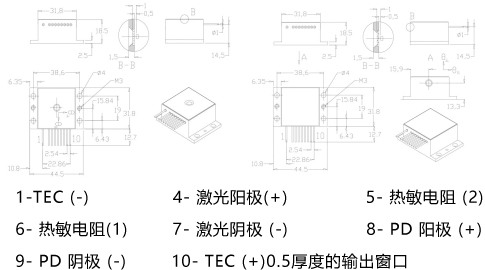

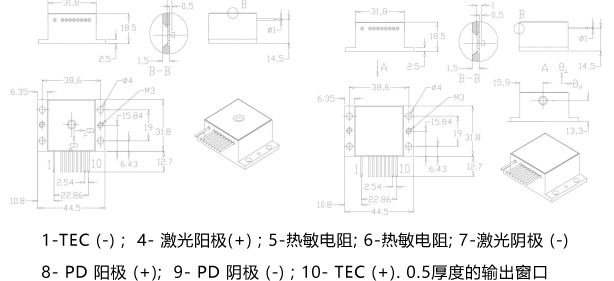

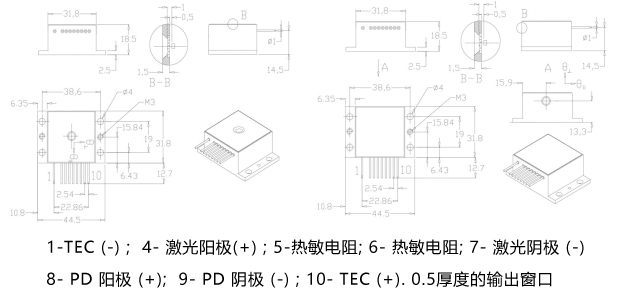

型号:STFB-M1060-2000HO(窗口型HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 2 W
运行电流 Iop <3 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith <0.6 A
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
热敏电阻
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

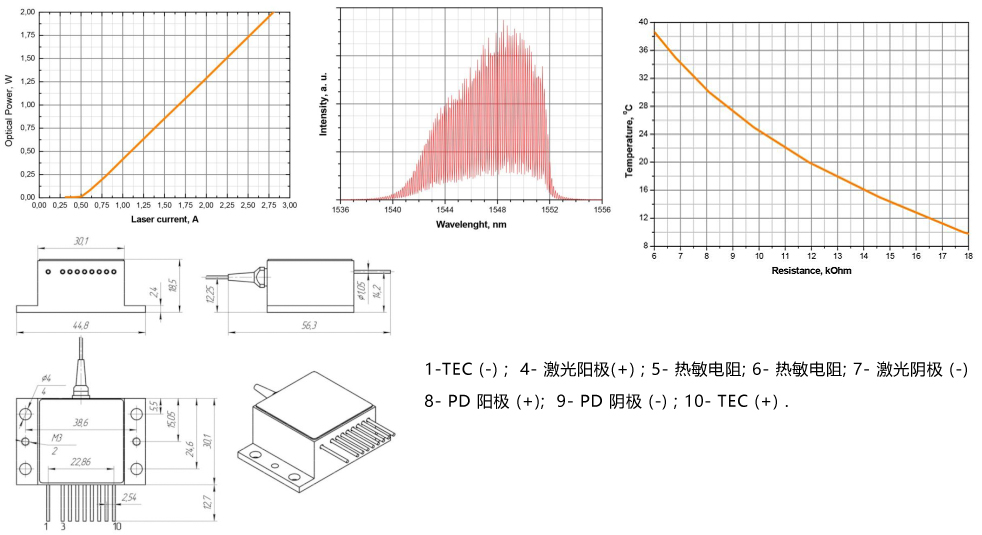

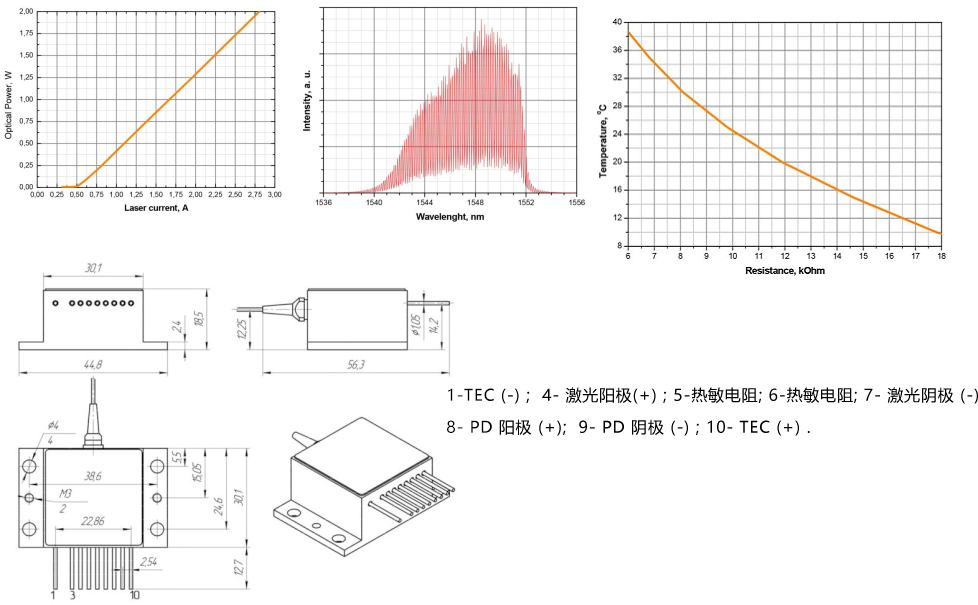

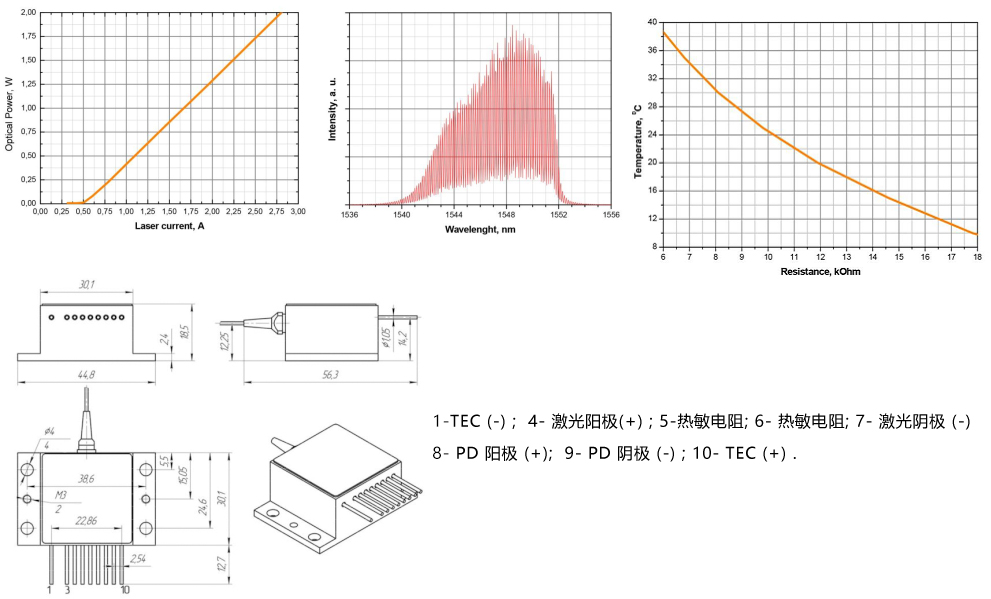

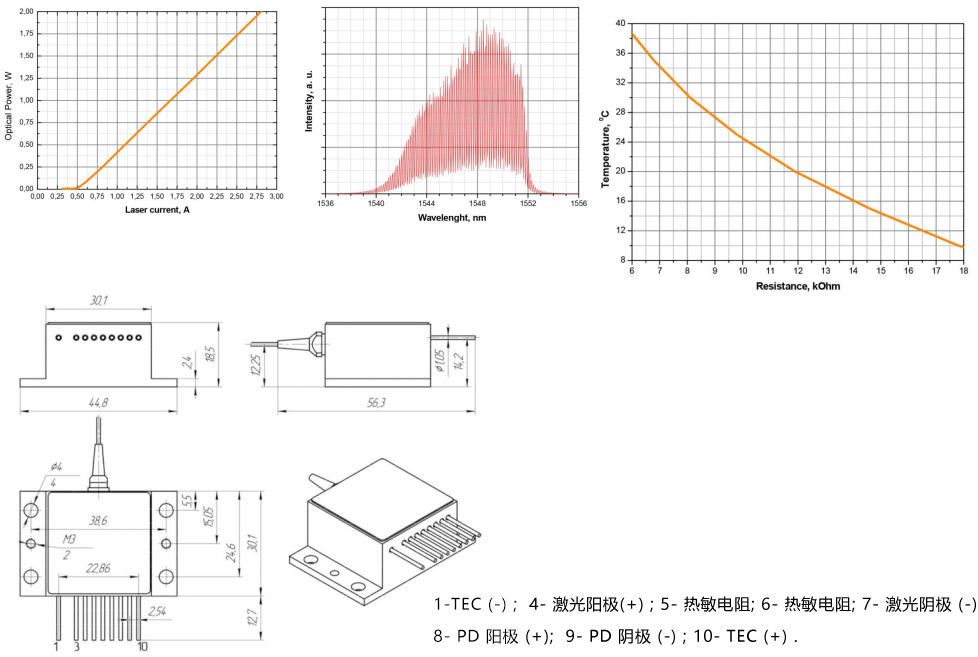

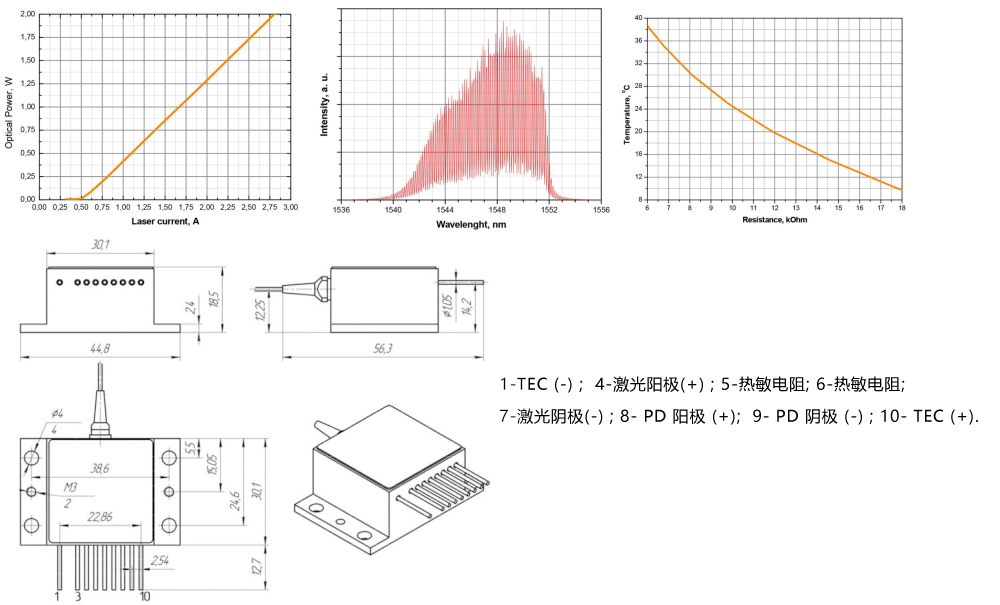

型号:STFB-M1060-2000HF(光纤耦合HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±15 nm
CW 光学输出功率 Pop 2 W
运行电流 Iop <3 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith <0.6 A
半宽频谱 (FWHM) Δλ <3.5 nm
运行模式 CW,QCW,脉冲d
光纤
纤芯直径 100 μm
膜层直径 125 μm
外层直径 3 mm
数值孔径 0.22 -
发射区光纤长度 1 m
接口类型 FC -
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
其它参数
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
保证时长 1 year

型号:STFB-M1060-2000TO3(TO-3封装)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 2 W
运行电流 Iop <3 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith <0.6 A
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
发光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
其它参数
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

型号:STFB-M1060-3000HO(窗口型HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 3 W
运行电流 Iop <4 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith <0.6 A
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
发光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
热敏电阻
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

型号:STFB-M1060-3000HF(光纤耦合HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±15 nm
CW 光学输出功率 Pop 3 W
运行电流 Iop <4 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith <0.6 A
半宽频谱 (FWHM) Δλ <3.5 nm
运行模式 CW,QCW,脉冲d
光纤
纤芯直径 100 μm
膜层直径 125 μm
外层直径 3 mm
数值孔径 0.22 -
发射区光纤长度 1 m
接口类型 FC -
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
其它参数
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
保证时长 1 year

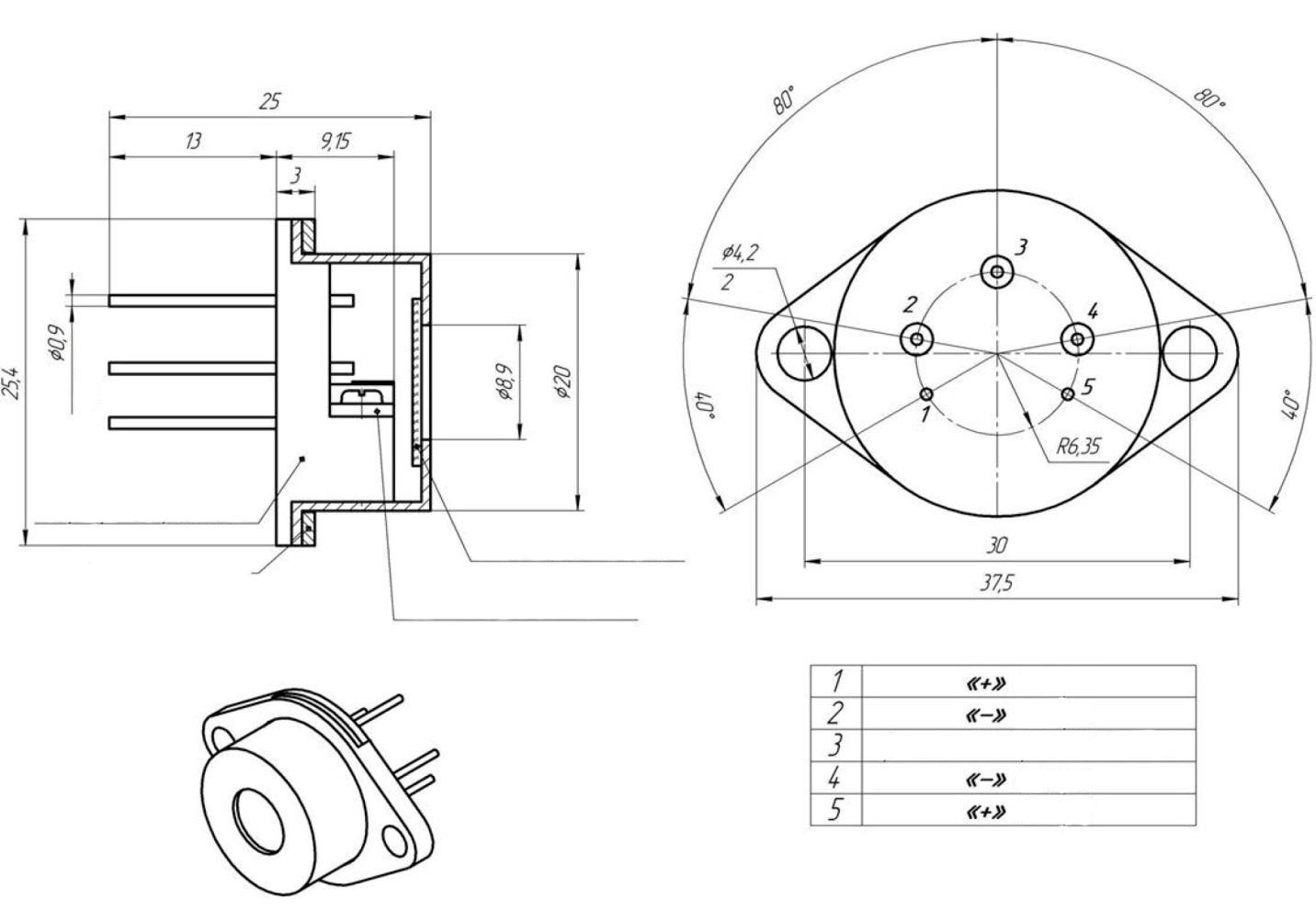

型号:STFB-M1060-3000TO3(TO-3封装)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 3 W
运行电流 Iop <4 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith <0.6 A
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
发光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
其它参数
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

型号:STFB-M1260-0500HO(窗口型HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop <2.75 A
运行电压 Uld 1.2±0.2 V
电流阀值 Ith <0.6 A
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
热敏电阻
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

型号:STFB-M1260-0500HF(光纤耦合HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1260±20 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop <2.75 A
运行电压 Uld 1.2±0.2 V
电流阀值 Ith <0.6 A
半宽频谱 (FWHM) Δλ <5 nm
运行模式 CW
光纤
纤芯直径 100 μm
膜层直径 125 μm
外层直径 3 mm
数值孔径 0.22 -
发射区光纤长度 1 m
接口类型 FC -
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
其它参数
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
保证时长 1

型号:STFB-M1060-2000TO3(TO-3封装)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1260±20 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop <2.75 A
运行电压 Uld 1.25±0.2 V
电流阀值 Ith <0.6 A
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
其它参数
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

型号:STFB-M1470-1000HO(窗口型HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1470±20 nm
CW 光学输出功率 Pop 1 W
运行电流 Iop <3 A
运行电压 Uld 1.1±0.1 V
电流阀值 Ith <0.6 A
光束发散角(FWHM) θ║ <15
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
热敏电阻
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

型号:STFB-M1470-1500HF(光纤耦合HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1470±20 nm
CW 光学输出功率 Pop 1 W
运行电流 Iop <3 A
运行电压 Uld 1.1±0.1 V
电流阀值 Ith <0.6 A
半宽频谱 (FWHM) Δλ <5 nm
运行模式 CW
光纤
纤芯直径 100 μm
膜层直径 125 μm
外层直径 3 mm
数值孔径 0.22 -
发射区光纤长度 1 m
接口类型 FC -
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
热敏电阻
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
保证时长 1 year

型号:STFB-M1550-0500H0(窗口型HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop <3 A
运行电压 Uld 1±0.2 V
电流阀值 Ith <0.7 A
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
热敏电阻
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

型号:STFB-M1550-0500HF(光纤耦合HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop <3 A
运行电压 Uld 1±0.2 V
电流阀值 Ith <0.7 A
半宽频谱 (FWHM) Δλ <5 nm
运行模式 CW
光纤
纤芯直径 100 μm
膜层直径 125 μm
外层直径 3 mm
数值孔径 0.22 -
发射区光纤长度 1 m
接口类型 FC -
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
热敏电阻
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
保证时长 1 year

型号:STFB-M1550-0500TO3(TO-3封装)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1550±20 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop <3 A
运行电压 Uld 1±0.2 V
电流阀值 Ith <0.7 A
光束发散角(FWHM) θ║ 8±2
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
其它参数
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

型号:STFB-M1550-2000H0(窗口型HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 2 W
运行电流 Iop <5 A
运行电压 Uld 1.1±0.1 V
电流阀值 Ith <0.6 A
光束发散角(FWHM) θ║ 15±3
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <10 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
热敏电阻
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80

型号:STFB-M1550-1500HF(光纤耦合HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 1.5 W
运行电流 Iop <5 A
运行电压 Uld 1.1±0.1 V
电流阀值 Ith <0.6 A
半宽频谱 (FWHM) Δλ <8 nm
运行模式 CW
光纤
纤芯直径 100 μm
膜层直径 125 μm
外层直径 3 mm
数值孔径 0.22 -
发射区光纤长度 1 m
接口类型 FC -
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
其它参数
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
保证时长 1 year

型号:STFB-M1600-1000H0(窗口型HHL)

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1600±20 nm
CW 光学输出功率 Pop 1 W
运行电流 Iop <3.5 A
运行电压 Uld 1.2±0.1 V
电流阀值 Ith <0.6 A
光束发散角(FWHM) θ║ 15±3
光束发散角(FWHM) θ┴ 1
半宽频谱 (FWHM) Δλ <8 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25
光电二极管监视器
PD监视器电流 1-1000 μA
PD反向电压 9 V
TEC
最大电流 5 A
最大运行电压 3,8 V
热敏电阻
阻抗 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围 -20… +40
储藏温度范围 -40… +80



自由空间窄线宽激光二极管785nm 350mW

自由空间窄线宽激光二极管785nm 350mW

应用:

  • 拉曼光谱

  • 医疗

  • 光谱分析

  • 科学研究

产品型号:STF-FRLD-785-350-FS-VBG-BTF


 规格
单位 最小值 典型值 最大值
光学数据
CW输出功率 mW 350 - -
中心波长 nm 784.5 785.0 785.5
光谱宽度(FWHM) nm - - 0.1
温度漂移 nm/°C - 0.01 -
电流漂移 nm/A - 0.05 -
电气数据
阈值电流 A - 0.4 -
工作电流 A - 0.9 -
工作电压 V - 2.0 -
斜率效率 W/A - 0.7 -
PD数据
电流 mA - - 2000
热敏电阻 kΩ/β(25°) 10±5% / 3450
TEC数据
最大电流 A - - 2.5
最大电压 V - - 6.3
规格 单位 最小值 典型值 最大值
温度条件
外壳工作温度 摄氏度 10 - 30
储存温度 摄氏度 -20 - 70
其他参数
焊接温度 摄氏度 - - 250
铅焊接时间 - - 10
相对湿度(工作) % - - 75
相对湿度(储存) % - - 90
外形尺寸 毫米 38.1x12.7x8.1

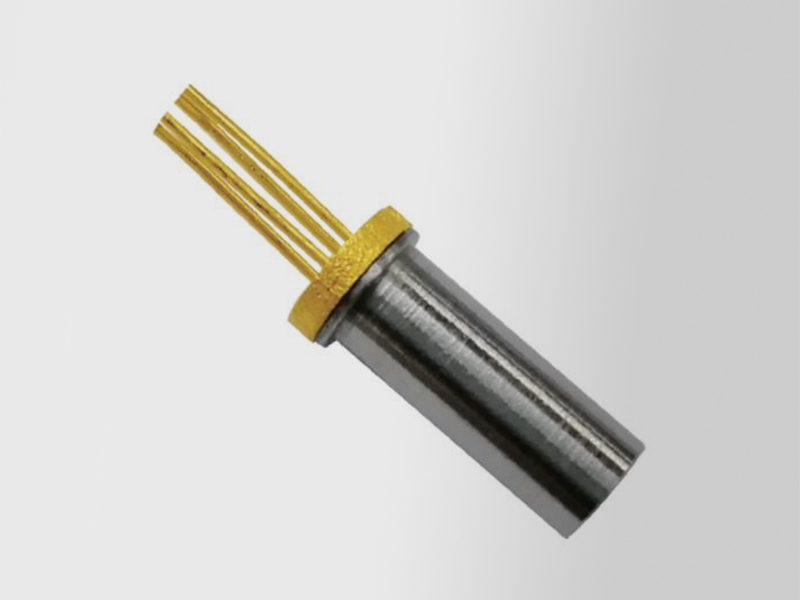

稳波长激光二极管,785nm,100mW

稳波长激光二极管,785nm,100mW

特征:

  • 波长785nm

  • CW输出功率100mW

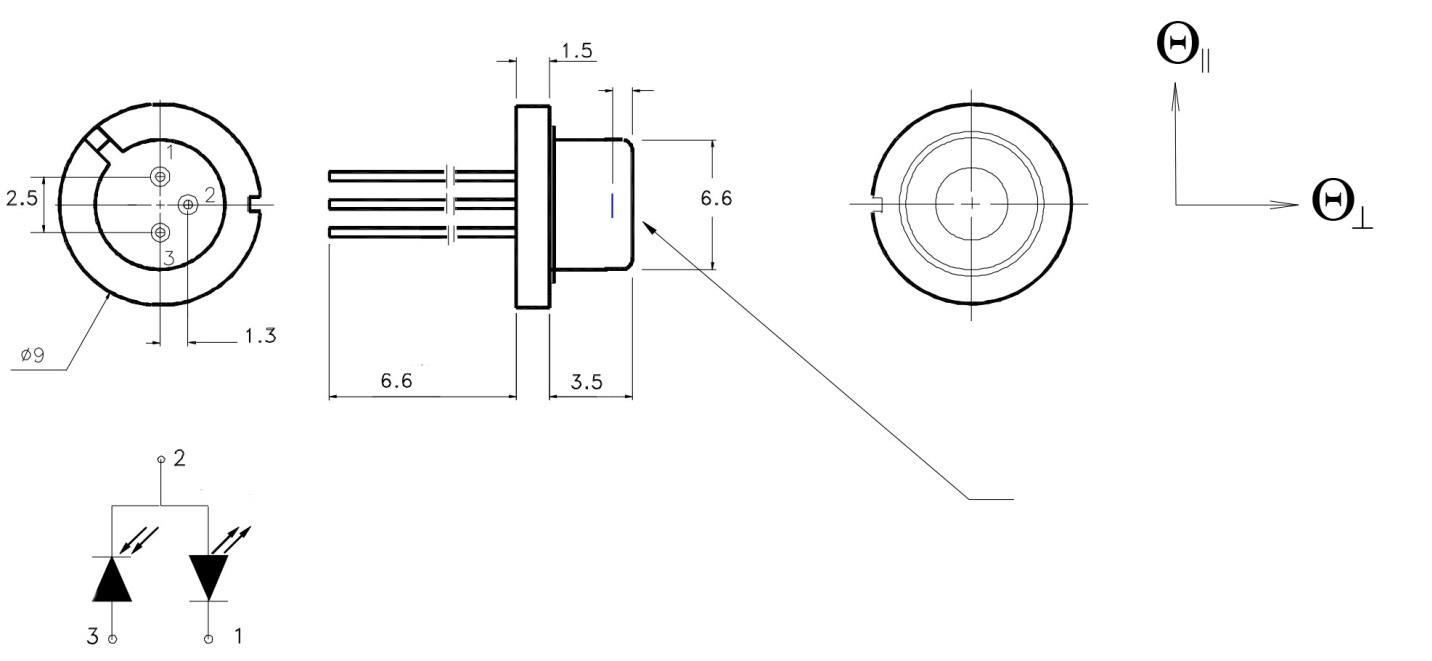

产品型号:STF-FRLD-785-100-VBG-TO56


 规格
单位 最小值 典型值 最大值
光学数据
CW输出功率 mW 100 - -
中心波长 nm 784.5 785.0 785.5
光谱宽度(FWHM) nm - - 0.1
温度漂移 nm/°C - 0.01 -
电气数据
阈值电流 mA - 50 -
工作电流 mA - 120 -
斜率效率 W/A - 0.85 -
工作电压 V - 2.0 -
温度条件
外壳工作温度 摄氏度 20 - 30
储存温度 摄氏度 -20 - 70
其他参数
焊接温度 摄氏度 - - 250
铅焊接时间 - - 10
相对湿度(工作) % - - 75
相对湿度(储存) % - - 90
外形尺寸 毫米 直径5.4x12.6

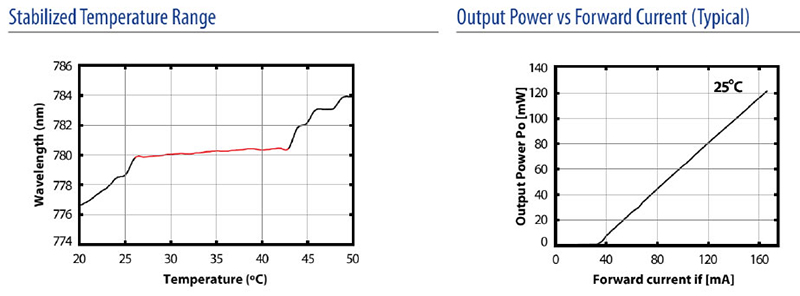

VBG分布反馈式窄线宽激光二极管780nm 100mW

VBG分布反馈式窄线宽激光二极管780nm 100mW

STF-FOLD-785-100S-VBG是一种单模分布反馈式半导体激光器,输出功率为100mW,波长为785nm。由于集成了VBG,波长是固定的,光谱宽度非常窄。它适用于各种光电应用,如:

  • 拉曼光谱

  • 生物仪器

  • 计量学

  • 传感

  • 分析仪器

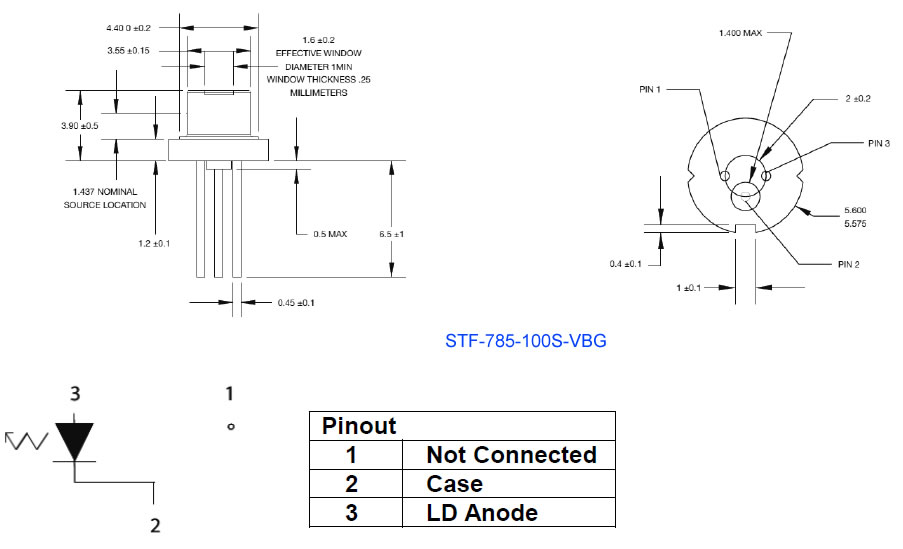

产品型号:STF-FOLD-785-100S-VBG, 光学和电气特性(T=25°C,P=100mW):

符号 最小值 典型值 最大值 单位
光功率 Pout - - 100 mW
波长 784 785 786 nm
线条宽度  - 175 - MHz
阈电流 Ith - 50 - mA
正向电流 If - 130 200 mA
正向电压 Vf - 1.3 2.2 V
反向电压 Vr - - 2 V
斜率效率 △P/△I - 0.9 - mW/mA
光束发散,垂直  - 25 - °
光束发散,平行 - 10 - °
工作温度 Top 0 - 40 摄氏度
中心稳定温度 Tc 15 - 35 摄氏度
稳定温度范围 Tr 15 - - 摄氏度
储存温度 Ts -20 - 70 摄氏度
发射器尺寸 1.5 x 3 微米
相干长度 >1米
极化方向 TE
外形尺寸 直径4.4x3.9mm

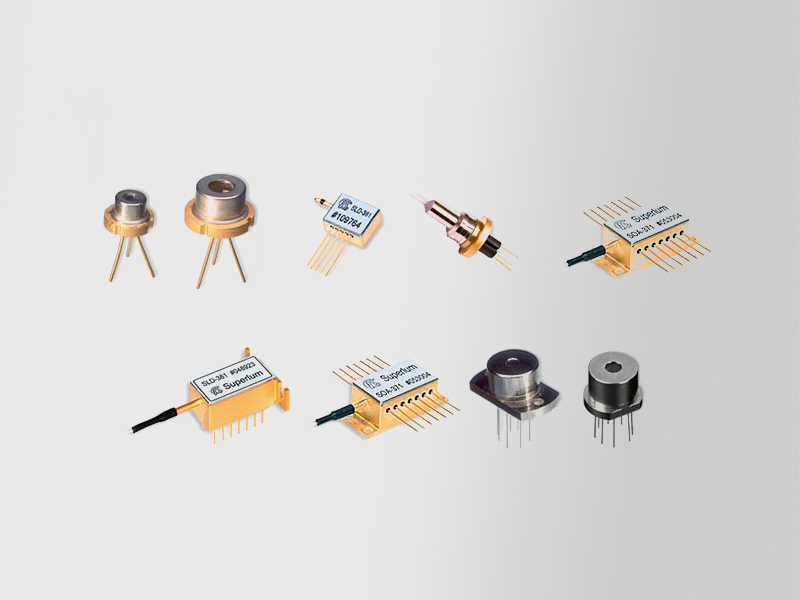

超辐射荧光二极管模块

超辐射发光二极管(SLD)是将激光二极管的高功率、高亮度和低相干度结合在一起的一种边缘发光半导体光源。它可以发射与单模半导体激光器相同功率的单一空间模式光,并具有渐变的光谱宽度。我们从1992年以来一直生产高质量的SLD、增益芯片和半导体光学放大器(SOAs)。我们的主要产品有空间光输出的SLD、带单模光纤或者保偏光纤的SLD、带多模尾纤的SLD,波长范围覆盖650-1620nm,输出功率高达100mW,带宽高达100nm的模块。

我们的模块有多种封装类型(TO、DIL14、蝴蝶等)提供。可根据客户要求提供不同的封装类型。为方便客户,我们还可以提供含制冷和温控一起封装的模块。

超辐射荧光二极管模块

我们的产品广泛应用于生物医学和工业光学相干层析成像(OCT)、光纤陀螺、布拉格光栅传感器、原子力显微镜、光纤元件计量(包括DWDM元件测试)和机器视觉等领域。

非制冷单模自由空间SLDs

以下产品型号列表按带宽列组的

产品型号 –波长(nm) 带宽 FWHM (nm) 输出功率(mW)自由空间 封装类型
SLD-260-MP-670 670 7.5 最高5.0 TO-9
SLD-260-HP-670 670 7.0 最高15.0 TO-9
SLD-340-MP-795 795 15 20 TO-9
SLD-380-MP-TO56 825 20 5 TO-56
SLD-380-MP-TO9 835 17 20 TO-9
SLD-340-HP-850 850 20 30 TO-56
SLD-340-UHP-840 840 25–30 最高100 TO-9
SLD-340-MP-880 880 40 20 TO-9
SLD-480-MP-920 920 30 20 TO-9
SLD-480-UHP-960 960 45 90 TO-9
SLD-530-UHP-1040 1040 35–45 最高80.0 TO-9

非制冷单模尾纤 SLDs

以下产品型号列表是按带宽列组的

产品型号 波长 (nm) 带宽 FWHM (nm) 输出功率 (mW) 单模光纤 封装类型
SLD-381 MINIBUT 770–860 15–20 最高2.0 Minibut
SLD-561 MINIBUT 1270–1330 20–25 最高1.0 Minibut

制冷单模自由空间和尾纤SLDs

以下产品型号列表是按带宽列组的.

产品型号 波长 (nm) 带宽 FWHM (nm) 输出功率(mW)––尾纤/自由空间 封装类型
SLD-261-MP 660–680 7.5 最高2.0/n.a. Butterfly, DIL14
SLD-260-HP 660–680 7.0 n.a./15.0 TOW
SLD-261-HP 660–680 7.0 最高10.0/n.a. Butterfly
SLD-260-UHP 660–680 7.0 n.a./25.0 TOW
SLD-261-UHP 660–680 7.0 15.0/n.a. Butterfly
SLD-33-MP 770–790 50 最高1.25/4.0 Butterfly/DIL14,TOW
SLD-33-HP 770–790 50 最高25.0/50.0 Butterfly/DIL14,TOW
SLD-34-MP 840–860 最高60 最高2.5/4.0 Butterfly/DIL14,TOW
SLD-34-HP 810–880 30–50 最高16.0/40.0 Butterfly/DIL14,TOW
SLD-35-MP 820–870 62 最高1.25/6.0 Butterfly/DIL14,TOW
SLD-35-HP 825–870 62 最高25.0/50.0 Butterfly/DIL14,TOW
SLD-351UBB 830 85 (6dB) 10/n.a. Butterfly
SLD-37-MP 835 50 1.25/6.0 Butterfly/DIL14,TOW
SLD-37-HP 840 50 最高25.0/50.0 Butterfly/DIL14,TOW
SLD-38-MP 770–890 20 最高3.0/12.0 Butterfly/DIL14,TOW
SLD-38-HP 790–860 20 最高30.0/50.0 Butterfly/TOW
SLD-47-MP 900, 940 最高75 1.5/5.0 Butterfly/DIL14,TOW
SLD-48-MP-920 920 30 3.0/7.5 Butterfly/DIL14,TOW
SLD-47-HP 940 最高100 最高10.0/20.0 Butterfly/DIL14,TOW
SLD-471UBB 930 115 (6 dB) 10/n.a. Butterfly
SLD-48-HP 960 30 最高30.0/60.0 Butterfly/DIL14,TOW
SLD-48-MP-970 970 30 3.0/7.5 Butterfly/DIL14,TOW
SLD-52 1000, 1020 最高100 最高5.0/10.0 Butterfly/DIL14,TOW
SLD-53-MP 1020–1060 20 – 70 5.0/10.0 Butterfly/DIL14,TOW
SLD-53-HP 1050 35 最高30.0/60.0 Butterfly/DIL14,TOW
SLD-54-HP 1060 70 最高20.0/40.0 Butterfly/DIL14,TOW
SLD-55-MP 1180 30 1.0/n.a. Butterfly/DIL14,TOW
SLD-56-MP 1270–1330 40 最高2.0/n.a. Butterfly/DIL14
SLD-56-HP 1270–1330 35 最高30.0/n.a. Butterfly/DIL14
SLD-57-MP 1270–1330 70 1.0/n.a. Butterfly/DIL14
SLD-57-HP 1280–1330 60 最高10.0/n.a. Butterfly/DIL14
SLD-661-LP 1370 -1410 85 0.35/n.a. Butterfly/DIL14
SLD-661-MP 1370 -1410 65 2.05/n.a. Butterfly/DIL14
SLD-661-HP 1370 -1410 45-60 155/n.a. Butterfly/DIL14
SLD-761-LP 1560 70 – 100 0.2/n.a. Butterfly/DIL14
SLD-761-MP 1550 45 – 70 最高2.0/n.a. Butterfly/DIL14
SLD-761-HP 1550 45 最高10.0/n.a. Butterfly/DIL14

多模尾纤 SLDs

以下产品型号列表是按带宽列组的.

产品型号 波长(nm) 带宽 FWHM (nm) 功率(mW) 封装类型
SLD-M381 840 15 最高2.0/n.a. Butterfly
SLD-M341 855 25 n.a./15.0 Butterfly
SLD-M531 1065 40 最高10.0/n.a. Butterfly

光纤耦合半导体光学增益放大模块

我们推出了一系列新产品,光纤耦合半导体光增益和放大器模块:

  • 基于双路超辐射发光二极管(SLD)增益芯片(类似于AR/HR涂层激光二极管增益芯片)的宽带增益模块。

  • 行波放大器模块。

  • 模块均采用密封包装。

宽带增益模块

SOA-371 –840nm HR/AR宽带增益模块

产品特性

  • 高达60nm可调谐范围*

  • PM 和 SM 光纤尾纤

  • PD监视器

  • FC/APC 尾纤

*用作外腔半导体激光器的有源元件时。

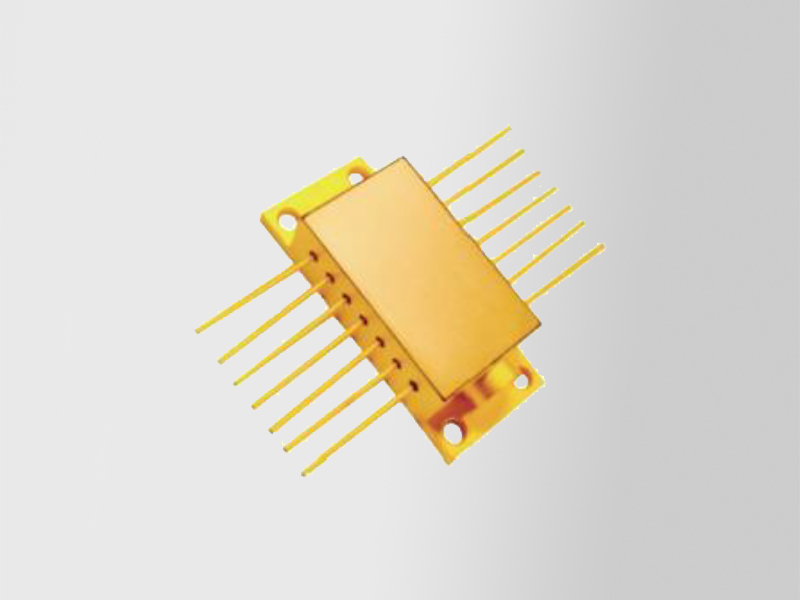

封装方式:蝶形 DIL, DBUT

产品参数 (发射稳定温度+25 °C标称值)

型号 参数 最小值 典型值 最大值
SLD模式– –(光纤斜切) 单模光纤输出功率 @最大带宽, mW 1.0
正向平均电流, mA 65 90
峰波, nm 840
带宽, nm 45 50
剩余光谱调制, % 3.0 6.0
激光模式 –(光纤平切) 电流阈值, mA 40 50
外部斜率效率, mW/mA 0.25 0.4
单模光纤输出功率, mW 10.0
正向电压, V 1.8 2.0
运行温度(外壳温度), °C -55 +70
冷却器电流, A 1.2
冷却器电压, V 3.5

SOA-481-970nm HR/AR宽带模块

产品特性

  • 高达60nm可调谐范围*

  • PM光纤尾纤

  • PD监视器

  • FC/APC 尾纤

*用作外腔半导体激光器的有源元件时。

封装方式: 制冷蝶形DIL, DBUT

产品参数 (发射稳定温度+25 °C标称)

型号 参数 最小值 典型值 最大值
SLD模式–(光纤斜切) 单模光纤输出功率@最大带宽, mW 1.0
正向平均电流, mA 200 260
峰波, nm 970
带宽, nm 45 50
剩余光谱调制, % 3.0 6.0
激光模式 ––––––––(光纤平切) 电流阈值, mA 100 150
外部斜率效率, mW/mA 0.05 0.1
单模光纤输出功率, mW 10.0
正向电压, V 1.8 2.0
运行温度(外壳温度), °C -55 +70
冷却器电流, A 1.2
冷却器电压, V 3.5

SOA-521 –1020nm HR/AR带宽增益模块

产品应用

  • 光谱学

  • 光学传感器

  • 光学相干层析成像

  • 光学计量学

  • 其他

产品特性

  • 高达120nm可调谐范围*

  • *用作外腔半导体激光器的有源元件时。

封装方式: DIL, DBUT

产品参数 (发射稳定温度+25 °C标称)

型号 参数 最小值 典型值 最大值
SLD模式(光纤斜切) 单模光纤输出功率@最大带宽, mW 3.0
正向平均电流, mA 200 240
峰波, nm 1020
带宽, nm 100 110
剩余光谱调制, % 5.0 10.0
激光模式 ––––––––(光纤平切) 电流阈值, mA 40 60
外部斜率效率, mW/mA 0.2 0.3
单模光纤输出功率, mW 10.0
正向电压, V 2.0 2.2
运行温度(外壳温度), °C -55 +70
冷却器电流, A 1.2
冷却器电压, V 3.5

请参考以下来说明来定购产品 SOA-521-(a)-(b)-(c),

说明:

  • (a) – 封装方式,

  • (b) –光纤类型 (SM 或 PM),

  • (c) – PD (如需要PD 监视器).

如: SOA-521-DBUT-SM-PD.

行波放大模块

SOA-332: 785nm 宽带行波放大模块

产品特性

  • 工作波长:785nm

  • 增益:>20dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:50nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 300
正向电压, V - - 2.5
光学输出功率 power, dBm - - 13.0
中心波长, nm - 785 -
-3 dB 光学增益宽带, nm - 50 -
增益波动, dB - < 0.1 -
小信号增益, dB - - 25
偏振相关增益, dB - 7.0 -

SOA-382-800: 800nm 宽带行波放大模块

产品特性

  • 工作波长:800nm

  • 增益:>30dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:20nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 200
正向电压, V - - 2.5
光学输出功率 power, dBm - - 13.0
中心波长, nm - 795 -
-3 dB 光学增益宽带, nm - 16 -
增益波动, dB - < 0.1 -
小信号增益, dB - 30 -
偏振相关增益, dB - 7.0 -

SOA-352-830: 830nm 宽带行波放大模块

产品特性

  • 工作波长:830nm

  • 增益:>25dB

  • 输出功率:高达15dBm

  • 3dB增益带宽:50nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 200
正向电压, V - - 2.5
光学输出功率 power, dBm - - 15.0
中心波长, nm - 830 -
-3 dB 光学增益宽带, nm - 55 -
增益波动, dB - < 0.1 -
小信号增益, dB - - 25
偏振相关增益, dB - 7.0 -

SOA-382-840: 840nm宽带高功率行波放大模块

产品特性

  • 工作波长:840nm

  • 增益:>30dB

  • 输出功率:高达17dBm

  • 3dB增益带宽:25nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 300
正向电压, V - - 2.3
光学输出功率 power, dBm - - 17.0
中心波长, nm - 840 -
-3 dB 光学增益宽带, nm - 25 -
增益波动, dB - < 0.1 -
小信号增益, dB - 30 -
偏振相关增益, dB - 7.0 -

SOA-372: 850nm宽带行波放大模块

产品特性

  • 工作波长:850nm

  • 增益:>25dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:40nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 200
正向电压, V - - 2.5
光学输出功率 power, dBm - - 13.0
中心波长, nm - 850 -
-3 dB 光学增益宽带, nm - 40 -
增益波动, dB - < 0.1 -
小信号增益, dB - 22 -
偏振相关增益, dB - 7.0 -

SOA-352-870: 870nm宽带行波 放大模块

产品特性

  • 工作波长:870nm

  • 增益:>25dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:60nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 220
正向电压, V - - 2.5
光学输出功率 power, dBm - - 13.0
中心波长, nm - 870 -
-3 dB 光学增益宽带, nm - 58 -
增益波动, dB - < 0.1 -
小信号增益, dB - - 25
偏振相关增益, dB - 7.0 -

SOA-382-870: 870nm行波放大模块

产品特性

  • 工作波长:870nm

  • 增益:>20dB

  • 输出功率:高达10dBm

  • 3dB增益带宽:20nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 典型值 最大值
正向电流, mA 200
正向电压, V 2.2
光学输出功率 power, dBm 10.0
中心波长, nm 870
-3 dB 光学增益宽带, nm 20
增益波动, dB  0.1 0.2
小信号增益, dB 25
偏振相关增益, dB 6.0

SOA-472: 930nm宽带行波放大模块

产品特性

  • 工作波长:930nm

  • 增益:>25dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:65nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 典型值 最大值
正向电流, mA 200
正向电压, V 2.2
光学输出功率 power, dBm 13.0
中心波长, nm 930
-3 dB 光学增益宽带, nm 65
增益波动, dB <0.1
小信号增益, dB 25
偏振相关增益, dB 7.0

SOA-482: 970nm 高功率行波放大模块

产品特性

  • 工作波长:970nm

  • 增益:>25dB

  • 输出功率:高达15dBm

  • 3dB增益带宽:40nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 220
正向电压, V - - 2.3
光学输出功率 power, dBm - - 15.0
中心波长, nm - 970 -
-3 dB 光学增益宽带, nm - 40 -
增益波动, dB - < 0.1 -
小信号增益, dB - - 27
偏振相关增益, dB - 7.0 -

SOA-522: 1010 nm宽带行波放大模块

产品特性

  • 工作波长:1010nm

  • 增益:>24dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:95nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 300
正向电压, V - - 2.5
光学输出功率 power, dBm - - 13.0
中心波长, nm - 1010 -
-3 dB 光学增益宽带, nm - 95 -
增益波动, dB - < 0.1 -
小信号增益, dB - - 24
偏振相关增益, dB - 7.0 -

SOA-532: 1060nm 行波放大模

产品特性

  • 工作波长:1060nm

  • 增益:>30dB

  • 输出功率:高达15dBm

  • 3dB增益带宽:35nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 300
正向电压, V - - 2.3
光学输出功率 power, dBm - - 15.0
中心波长, nm - 1060 -
-3 dB 光学增益宽带, nm - 35 -
增益波动, dB - < 0.1 -
小信号增益, dB - - 30
偏振相关增益, dB - >10 -

SOA-542: 1060nm宽带行波放大模块

产品特性

  • 工作波长:1060nm

  • 增益:>25dB

  • 输出功率:高达13dBm

  • 3dB增益带宽:75nm

  • 封装方式:蝶形封装(DBUT)

可定制选项

  • PM 光纤尾纤

  • FC/APC 端口尾纤

产品参数 (稳定温度+25 °C标称)

参数 最小值 典型值 最大值
正向电流, mA - - 220
正向电压, V - - 2.5
光学输出功率 power, dBm - - 13.0
中心波长, nm - 1060 -
-3 dB 光学增益宽带, nm - 75 -
增益波动, dB - < 0.1 -
小信号增益, dB - - 25
偏振相关增益, dB - 7.0 -

请参考以下来说明来定购产品 SOA-542-(a)-(b),

说明:

  • (a) – 封装方式(DBUT),

  • (b) –光纤类型 (SM 或 PM),

如: SOA-542-DBUT-SM.

您可能感兴趣的文章
